机械制图电子教案【篇一：机械制图教案】机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。
王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。
[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。
4、掌握比例的概念和选用原则。
二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。
2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。
[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。
[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。
2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。
3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。
[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。
绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。
[教学资源]机械制图网络课程，生产用技术图纸等。
[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。
《机械制图》全部电子教案
《机械制图》全部电子教案第一章：引言机械制图是机械工程领域中一项重要的技术，它为机械产品的设计、制造和使用提供了必要的图纸和技术标准。
随着计算机技术的发展和普及，传统的手工制图方式已逐渐被电子制图技术所取代。
本教案旨在全面介绍机械制图的相关知识，并结合电子制图软件的应用，帮助学生通过实践掌握机械制图的基本原理和技能。
第二章：机械制图基础2.1 机械制图概述机械制图的基本概念和分类，机械制图的作用和作图原则。
2.2 制图工具和材料传统机械制图所需的制图工具和材料；电子制图所需的计算机软件和硬件设备。
2.3 坐标系和测量二维坐标系和三维坐标系的建立；常用测量工具和测量方法。
2.4 图样简化和放样图样简化的原则和方法；放样的步骤和技巧。
第三章：投影法3.1 正交投影法正交投影的概念和基本原理；主视图、俯视图和剖视图的绘制方法。
3.2 斜投影法斜投影的概念和基本原理；等角斜投影和等面斜投影的绘制方法。
第四章：尺寸标注和图样检查4.1 尺寸标注尺寸标注的原则和方法；尺寸标注的常用符号和约定。
4.2 图样检查图样检查的目的和方法；常见图样错误和修改方法。
第五章：零件图绘制5.1 四种主视图的绘制常用零件的主视图绘制方法和技巧。
5.2 剖视图的绘制剖视图的类型和绘制方法；剖视图的标注和符号。
5.3 展开图和折弯图展开图和折弯图的绘制方法；展开图和折弯图的标注和符号。
第六章：装配图绘制6.1 装配图的概念和分类装配图的作用和分类；装配图的基本要求。
6.2 零件位置的确定零件位置的确定方法和步骤；装配关系的表示方法。
6.3 装配图的绘制装配图的绘制原则和技巧；装配图中的标注和符号。
第七章：电子制图软件应用7.1 AutoCAD基础AutoCAD软件的界面和常用工具；绘图命令和编辑命令的使用。
7.2 SolidWorks基础SolidWorks三维建模软件的界面和基本操作；零件和装配的绘制和编辑。
7.3 Pro/ENGINEER基础Pro/ENGINEER三维建模软件的界面和基本操作；零件和装配的建立和编辑。
机械制图电子教案

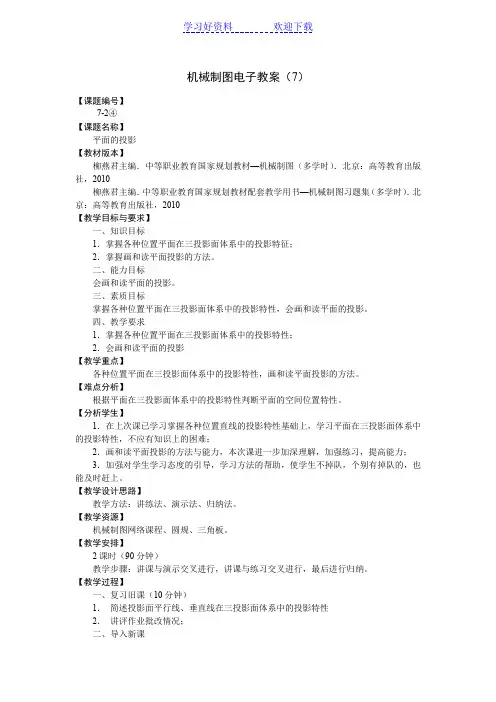

机械制图电子教案（7）【课题编号】7-2④【课题名称】平面的投影【教材版本】柳燕君主编．中等职业教育国家规划教材—机械制图（多学时）．北京：高等教育出版社，2010柳燕君主编．中等职业教育国家规划教材配套教学用书—机械制图习题集（多学时）．北京：高等教育出版社，2010【教学目标与要求】一、知识目标1．掌握各种位置平面在三投影面体系中的投影特征；2．掌握画和读平面投影的方法。
二、能力目标会画和读平面的投影。
三、素质目标掌握各种位置平面在三投影面体系中的投影特性，会画和读平面的投影。
四、教学要求1．掌握各种位置平面在三投影面体系中的投影特性；2．会画和读平面的投影【教学重点】各种位置平面在三投影面体系中的投影特性，画和读平面投影的方法。
【难点分析】根据平面在三投影面体系中的投影特性判断平面的空间位置特性。
【分析学生】1．在上次课已学习掌握各种位置直线的投影特性基础上，学习平面在三投影面体系中的投影特性，不应有知识上的困难；2．画和读平面投影的方法与能力，本次课进一步加深理解，加强练习，提高能力；3．加强对学生学习态度的引导，学习方法的帮助，使学生不掉队，个别有掉队的，也能及时赶上。
【教学设计思路】教学方法：讲练法、演示法、归纳法。
【教学资源】机械制图网络课程、圆规、三角板。
【教学安排】2课时（90分钟）教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
【教学过程】一、复习旧课（10分钟）1．简述投影面平行线、垂直线在三投影面体系中的投影特性2．讲评作业批改情况；二、导入新课在上次课学习直线的投影基础上，本次课进一步学习平面在三投影面体系中的投影特性，都是为后面学习基本几何体（平面立体）的投影打基础。
三、新课教学（70分钟）1．平面的三面投影（10分钟）教师讲授平面的三面投影，在黑板上作演示。
2．平面的投影特性（15分钟）教师讲授平面平行于投影面、平面倾斜于投影面、平面垂直于投影面三种情况的投影特性，并演示网络课程相关内容。
机械制图电子教案
机械制图电子教案（1）【课题名称】机械制图的任务与学习方法；认识制图国家标准（一）图纸与比例、字体与图线。
【教学目标与要求】一、知识目标1．了解机械制图课程的性质、内容、任务与学习方法；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定。
二、能力目标1．握理论联系实践的学习方法，通过反复实践，逐步提高看图和画图的能力；2．具有正确认知和选用图纸幅面和格式及比例的能力，能识别图形中的图线。
三、素质目标培养严格遵守《技术制图》、《机械制图》等国家技术标准的良好习惯，耐心细致的工作作风，严肃认真的工作态度，提高工程素质。
四、教学要求1．了解机械制图的学习方法，并能掌握使用；2．了解国家标准关于图纸幅面和格式及比例、字体、图线的规定，并会正确应用。
【教学重点】机械制图课程的学习方法【难点分析】比例的规定，图线的应用【分析学生】1．入学新生大多数未学过立体几何，空间概念和想像力较薄弱；未接触过机械工厂和机械生产，缺少机械零件、部件的知识。
2．刚入学时多数学生学习机械制图的态度是端正的，学习中遇到困难后，部分学生会产生畏难情绪，个别学生甚至丧失学习信心与兴趣。
3．机械制图既有理论，又有实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。
【教学设计思路】教学方法：演示法、讲授法、归纳法。
【教学资源】机械制图网络课程【教学安排】2课时（90分钟）教学步骤：网络演示，讲授交叉进行，最后进行归纳。
【教学过程】一、导入新课（10分钟）从家俱、建筑物、机械等的制造实践举例，引出要学会阅读和绘制图样（工程界的共同语言），讲解本课程的研究对象和内容。
二、新课教学（70分钟）1．机械制图的性质、特色、教学目标和学习方法（20分钟）。
教师演示网络课程的课程说明，重点讲解学习方法。
教师讲解时，注意向学生设问，是否听明白，有何问题，启发学生思维。
2．图纸幅面和格式（20分钟）教师讲解，并演示：①网络课程的第一章课程导航；②图纸幅面演示；③图框格式及尺寸演示；④图标规定的标题栏格式及尺寸演示。
《机械制图》电子教案
《机械制图》电子教案一、教学内容本节课我们将学习《机械制图》第四章第一节，详细内容为机械零件的视图表达。
重点掌握机械零件的视图绘制方法，理解并掌握三视图的投影原理。
二、教学目标1. 理解并掌握机械零件的视图表达方法。
2. 学会运用三视图的投影原理进行视图绘制。
3. 能够独立完成机械零件视图的绘制。
三、教学难点与重点重点：机械零件的视图表达方法，三视图的投影原理。
难点：如何将实际物体的形状准确地用视图表达出来。
四、教具与学具准备教具：多媒体教学设备，PPT课件。
学具：制图板，绘图仪器，A3图纸。
五、教学过程1. 导入：通过展示一些实际机械零件的图片，让学生思考如何用图纸将这些零件的形状表达出来。
2. 理论讲解：a. 介绍机械零件视图的基本概念。
b. 详细讲解三视图的投影原理。
3. 实践操作：a. 演示如何绘制一个简单零件的三视图。
b. 学生跟随教师操作，共同绘制三视图。
4. 例题讲解：a. 分析一个复杂零件的视图表达方法。
b. 演示如何绘制该零件的三视图。
5. 随堂练习：a. 学生独立完成一个简单零件的视图绘制。
b. 教师巡回指导，解答学生疑问。
a. 归纳本节课所学内容。
b. 强调重点和难点。
六、板书设计1. 三视图投影原理2. 机械零件视图表达方法3. 例题解析七、作业设计1. 作业题目：绘制一个常见机械零件的三视图。
2. 答案：根据学生完成情况给出。
八、课后反思及拓展延伸1. 反思：本节课学生对于三视图的投影原理掌握程度，以及在实际操作中的问题。
2. 拓展延伸：研究更复杂的零件视图表达方法，如剖视图、断面图等。
重点和难点解析1. 三视图的投影原理。
2. 机械零件视图表达方法。
3. 实践操作中学生的问题与解答。
4. 作业设计与课后反思。
一、三视图的投影原理1. 正投影法：以正方向（垂直于投影面）进行投影，使物体的三个坐标面（前、上、左）在投影面上得到反映。
2. 投影面：三个相互垂直的投影面，分别为水平投影面、正面投影面和侧面投影面。
机械制图制图的基本知识电子教案
机械制图-制图的基本知识电子教案第一章：制图的基本概念1.1 制图的目的和重要性解释制图在机械设计和制造中的作用强调制图准确性和清晰性的重要性1.2 制图的基本要求介绍制图的标准和规范讲解图纸的规格、比例、线型和符号的使用1.3 图纸的布局和标注教授如何合理布局图纸讲解尺寸标注、文字说明和栏的填写方法第二章：投影原理2.1 投影的基本概念解释正投影和斜投影的区别讲解三视图的定义和重要性2.2 平行投影的规律教授平行投影的原理和规律分析三视图之间的关系和转换方法2.3 相贯线和投影变换讲解相贯线的绘制方法介绍投影变换的原理和应用第三章：基本几何体的绘制3.1 平面图形的绘制教授平面图形的绘制方法和技巧练习绘制直线、圆、椭圆等基本图形3.2 立体图形的绘制讲解基本几何体的三视图绘制方法练习绘制柱体、球体、圆锥体等基本几何体3.3 组合图形的绘制教授组合图形的绘制方法练习绘制复杂组合图形的绘制和标注第四章：机械零件的绘制4.1 零件图的绘制讲解零件图的定义和重要性教授零件图的绘制方法和步骤4.2 标准件和常用件的绘制介绍标准件和常用件的图形符号教授如何绘制和标注标准件和常用件4.3 装配图的绘制讲解装配图的定义和重要性教授装配图的绘制方法和步骤第五章：计算机辅助制图5.1 计算机辅助制图软件介绍介绍常用的计算机辅助制图软件如AutoCAD、SolidWorks等讲解软件的基本操作和功能5.2 计算机辅助制图的实践操作教授如何使用计算机辅助制图软件绘制简单的机械图练习使用软件进行图形的绘制和标注5.3 计算机辅助制图的应用讲解计算机辅助制图在机械设计和制造中的应用和优势探讨计算机辅助制图的发展趋势和未来前景第六章：制图的基本技巧与提高6.1 图形的对称与旋转讲解如何绘制对称图形和进行旋转操作练习绘制对称图形和旋转后的图形6.2 比例与标注的运用教授如何正确使用比例和标注来表示图形尺寸练习在不同情况下运用比例和标注6.3 制图速度与精确度的提升讲解提高制图速度和精确度的方法练习快速准确地绘制图形第七章：机械制图的常见错误与纠正7.1 常见错误类型分析分析尺寸标注错误、线条错误、符号使用错误等讲解这些错误的原因和影响7.2 错误纠正方法与技巧教授如何发现并纠正这些错误练习纠正常见错误7.3 预防错误的方法讲解如何避免制图错误的发生强调认真仔细的重要性第八章：机械制图的实际应用案例8.1 案例一：简单机械零件图的绘制分析并绘制一个简单的机械零件图讲解绘制过程中的重点和难点8.2 案例二：复杂机械零件图的绘制分析并绘制一个复杂的机械零件图讲解绘制过程中的重点和难点8.3 案例三：装配图的绘制分析并绘制一个简单的装配图讲解绘制过程中的重点和难点第九章：机械制图的创新发展9.1 数字化制图技术介绍数字化制图技术及其优势讲解如何运用数字化制图技术9.2 3D制图与打印技术介绍3D制图与打印技术及其应用讲解如何运用3D制图与打印技术9.3 制图技术的未来发展趋势探讨制图技术的未来发展趋势强调创新与发展的重要性10.1 制图基本知识的回顾回顾制图基本知识的主要内容强调重点知识点和技巧10.2 制图能力的培养与提高讲解如何培养和提高制图能力强调勤奋练习和不断学习的重要性10.3 制图在工程中的应用与发展讲解制图在工程中的应用和发展强调制图在工程技术领域的重要性重点和难点解析重点环节一：制图的基本要求制图的标准和规范是确保图纸准确性和一致性的基础，学生应熟练掌握国标的基本规定。
(完整版)机械制图教案(全)
课时授课计划斜度的简单计算，强调其格式锥度的计算稍复杂，请学生要细心计算思考（2）由上图可知：斜度＝tanα＝BC：AC＝1：n（3）斜度的作图方法与步骤：（老师即堂演练）2．锥度(GB/T15754-1995)（1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n的形式，（见上图可知：）（2）定义式：锥度=D/L=(D-L)/l=2 tanα＝1：n（3）作图方法与步骤：A 、求作如右图所示的1:5的锥度；B 、从O点开始任取五单位长度，得点N；C 、在左端面上取OM＝0.5单位长度，得点M；D 、连接MN，即得锥度为1:5的圆锥(老师演练，学生即堂练习)；E 、过A点作AC∥MN，即完成作图。
（提问：如何作平行线？为什么作了平行线就可完成作图？）【课堂练习】斜度、锥度练习题【课堂小结】1、斜度与锥度的概念及作图方法【课堂拓展】椭圆的作图方法边讲解边提问（学生回忆初中的数学知识）教师示范学生模仿（教师演练使用方法，并要求学生即堂练习）巩固练习（学生动手作图，要求独立学生完成）课时授课计划教学过程教学内容教学方法（教师板书，提问)机械图样中的线有很多种（老师结合表1-3逐一详细讲解）其中重点介绍粗实线、虚线、细点画线、细实线。
三、字体（GB/T 14691-1993）1．基本要求标准规定了汉字、字母和数字的结构形式。
书写字体的基本要求是：(1) 字体工整、笔画清楚、间隔均匀、排列整齐。
(2) 字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm字体高度代表字体的号数。
(3) 汉字应写成长仿宋体字，汉字的高度不应小于3.5mm，字宽一般为h/根号2。
(4) 在同一图样上，只允许选用一种型式的字体。
(5) 字母和数字可写成斜体或直体。
斜体字字头向右倾斜，与水平基准线成75°。
四、图线(GB/T 4457.4-2002)1．线型及图形尺寸图样中的图形是由多种图线组成的。
《机械制图》电子教案
《机械制图》电子教案一、教学内容1. 机械零件的视图表达：包括正视图、侧视图、俯视图、仰视图等基本视图的绘制方法。
2. 机械零件的剖视图表达：包括全剖视图、半剖视图、阶梯剖视图等剖视图的绘制方法。
二、教学目标1. 掌握机械零件的基本视图表达方法，能够准确绘制出各种视图。
2. 了解剖视图的概念，学会使用剖视图表达机械零件的结构特点。
3. 能够运用所学知识，分析并解决实际机械制图问题。
三、教学难点与重点1. 教学难点：剖视图的绘制方法，尤其是阶梯剖视图的绘制。
2. 教学重点：基本视图的表达方法及剖视图的概念与应用。
四、教具与学具准备1. 教具：多媒体教学设备、实物模型、制图板、丁字尺、圆规等。
2. 学具：制图板、丁字尺、圆规、铅笔、橡皮等。
五、教学过程1. 实践情景引入：展示一个简单的机械零件，引导学生思考如何用视图表达其结构。
2. 知识讲解：a. 介绍基本视图的概念，讲解正视图、侧视图、俯视图、仰视图等基本视图的绘制方法。
b. 介绍剖视图的概念，讲解全剖视图、半剖视图、阶梯剖视图等剖视图的绘制方法。
3. 例题讲解：结合实物模型，演示如何绘制基本视图和剖视图。
4. 随堂练习：让学生根据所学知识，绘制给定机械零件的视图。
六、板书设计1. 基本视图的绘制方法：a. 正视图：物体正面投影到投影面上。
b. 侧视图：物体侧面投影到投影面上。
c. 俯视图：物体上面投影到投影面上。
d. 仰视图：物体下面投影到投影面上。
2. 剖视图的绘制方法：a. 全剖视图：将物体沿某一平面完全切开，展示物体内部结构。
b. 半剖视图：将物体沿某一平面切开一半，展示物体内部结构。
c. 阶梯剖视图：将物体沿两个或多个平面切开，展示物体内部结构。
七、作业设计1. 作业题目：a. 绘制给定机械零件的基本视图。
b. 绘制给定机械零件的剖视图。
2. 答案：八、课后反思及拓展延伸1. 课后反思：本节课学生掌握基本视图和剖视图的绘制方法，但部分同学在阶梯剖视图绘制方面仍存在困难，需要在课后加强练习。
