地脚螺栓施工方案
北京新保利大厦地脚螺栓施工方案
北京新保利大厦地脚螺栓施工方案一、施工准备工作1.确定地脚螺栓的布置位置和数量，根据建筑设计图纸确定地脚螺栓的尺寸和孔深。
2.寻找地脚螺栓施工的基准点，确保地脚螺栓的定位准确。
3.准备好所需的工具和设备，包括电动打孔机、螺栓等。
二、打孔工作1.根据设计图纸和地脚螺栓的尺寸确定孔的位置和尺寸，使用电动打孔机对地基进行打孔。
打孔的直径和深度应符合设计要求。
2.打孔时要保持孔的垂直和水平度，以确保地脚螺栓的安装稳固。
3.打孔完成后，用吹风机或气泵清理孔内杂物，确保地脚螺栓安装时的质量。
三、地脚螺栓安装1.将地脚螺栓放入预先打好的孔内，确保螺栓与孔的垂直度。
根据需要，可以在螺栓头部加垫片或套管。
2.用扳手或电动扳手拧紧螺纹，直到地脚螺栓紧固，但不能过紧。
3.在安装过程中，检查地脚螺栓的垂直度和水平度，必要时进行调整。
四、验收和保护1.完成地脚螺栓的安装后，进行检验和验收工作。
检查地脚螺栓是否安装牢固，螺纹是否完整。
2.在地脚螺栓施工完成后，及时清理施工现场的杂物和垃圾。
3.对地脚螺栓进行保护，避免受到外力损坏。
可以采用临时遮挡物或警示标志等措施。
五、安全防护1.进行地脚螺栓施工时，工人应该戴好安全帽、安全鞋和手套，避免发生意外伤害。
2.在施工现场设置警示标志，提醒他人注意施工区域，确保安全。
总结：地脚螺栓施工是建筑工程中重要的环节之一，对建筑的稳固性和安全性起到了至关重要的作用。
施工方案的制定和实施是确保地脚螺栓施工质量的关键。
在施工过程中，要根据设计要求和施工规范进行施工，严格按照要求进行验收和保护工作，确保地脚螺栓的正常使用。
同时要重视安全防护工作，遵守相关安全规定，保障工人的人身安全。
地脚螺栓安装施工方案
一、工程不A排外封闭母线支架基础按轴线布置位于3-9~4-9范围内，该范围内共有48个基础短柱,每个短柱有8个M30地脚螺栓。
螺栓类型见下表：二、作业前的准备工作、检查各工种（木工、电焊工、气割工、普工等）的技术等级是否符合要求，并对特殊工种进行审查，严禁无证作业或越级作业。
2、主要机具的准备：电焊机2台，气割设备一套、平板车一辆。
3、劳动力安排计划：木工5人，电焊工2人，气割工2人，普工5人。
4、螺栓、螺帽专人接收、保管，接收时按照清单对照，检查出厂合格证和原材料质保书，并检查规格、长度、螺纹外观。
5、准备固定架型钢进场，螺栓套板委托外加工，采用激光打孔，尺寸是否准确及时校对、检查，严格把关。
三、螺栓固定架制作安装方法1、短柱螺栓固定做法：螺栓固定架立杆从基础垫层面开始固定，固定架型钢制作，立杆采用4根型号为［12,立杆放置在预先埋设在基础垫层面埋件处（埋件-8*1 50*1 50,四块）,同时与埋件焊接，立杆上部用四根横杆拉结, 横杆采用L75*75*8,立杆上部四周再焊拉线杆L50*50*5,最后用L75*75*8 斜撑固定。
中部在螺栓放好后，放置4根短立杆（L50*50*5）,螺栓底部采用两根L50*50*5的角钢撑托，螺栓顶部调整好后撑杆与短立杆焊牢。
螺栓上套板用-8铁板（套板螺栓孔眼外加工，激光打孔，螺孔直径为螺栓直径加1mm）o螺栓套板下采用3条［10槽钢承托，套板根据柱墩中心线定出螺栓孔距位置,最后套板与［10焊接。
详见M30*1010骨架一图2、各种规格型号的螺栓固定架、套板的检查，检查其规格、数量、型号、尺寸是否符合设计要求，并作好记录，对其进行编号。
3、逐一对相应规格的螺栓、螺帽及垫片进行验收，并做好记录。
4、复核预埋螺栓固定架埋件位置，检查其牢固程度，并清理埋件面上的砂浆、铁锈等杂物。
螺栓固定作业方法12、轴线控制架利用螺栓固定架，将轴线控制架子焊接在事先已安装好的螺栓固定架上，轴线控制架子高度与螺栓顶面平齐。
地脚螺栓预埋施工方案
一、编制根据1.混凝土构造工程施工质量验收规范GB50204-20232.建筑工程施工质量验收统一原则GB50300-20233.《工程建设原则强制性条文》（房屋建筑部分）4.施工图纸5.钢构造高强度螺栓连接技术规程 JGJ 82-2023二、6.建筑钢构造焊接技术规程JGJ81-20237、钢构造工程施工质量验收规范GB50205-2023三、工程概况2.1永顺泰（秦皇岛）麦芽有限企业厂区位于秦皇岛市经济技术开发区东区江苏北路1号, 交通便利。
本项目为厂区内原料车间工程, 总建筑面积约: 5925.57平米。
2.2原料车间工程由清选楼、筒仓和卸料间构成；本工程预埋地脚螺栓部位位于清选楼一层室内钢构造、顶层钢构造及其基础附近连廊短柱, 合计3种型号M24、M33、M39。
2.3参建单位建设单位: 永顺泰（秦皇岛）麦芽有限企业监理单位: 北京中轻国际工程项目管理有限企业施工单位: 河北建设集团有限企业勘察单位: 中冶沈勘秦皇岛技术有限企业四、设计单位: 中国中轻国际工程有限企业五、施工准备1技术准备1.1 认真审阅有关图纸及规范规定, 理解设计意图1.2 确定需要旳螺栓型号及规格保证精确施工1.3 组织操作工人进行培训, 对工人进行详细旳技术交底工作, 对无焊接工作证或已过期证件旳工人严禁上岗。
2材料准备2.1 根据图纸及规范规定确定本工程螺栓2种规格3种型号。
M24定型螺栓合计32条、M33螺栓合计12条、M39螺栓合计24条。
型号及规格如下图:规格数量（mm）材质套丝（mm）锚固段（mm）直钩（mm）全长（mm）根数螺母M24 Q235B 150 425 120 575 32 64 M33 Q235B 200 700 140 900 12 36 M39 Q345B 230 1000 160 1230 24 723.3人员准备序号工种人数备注1 测量员 22 焊工 33 钢筋工 54 木工 45 力工 63.4 机具准备:序号机具数量备注1 经纬仪 1 台2 水准仪 2 台3 钢卷尺4 把4 水平尺 2 把5 焊机 2 台6 线坠 2 个7 钻孔机 1 台六、施工布署4.1施工工艺柱、梁、板等模板支护安装完毕→制作螺栓定位模板→螺栓模板定位放线→螺栓模板标高定位→螺栓模板水平定位→螺栓预埋定位→焊接螺栓→螺栓模板拆除→螺栓套丝包裹4.1.1制作螺栓定位模板:根据图纸给定尺寸放样如下图:M24 M39 M33a 模板采用18mm胶合板木模板, 保证模板旳刚度b 根据图纸尺寸放样, 定位螺栓位置及空洞大小（空洞直径比螺栓大2mm）。

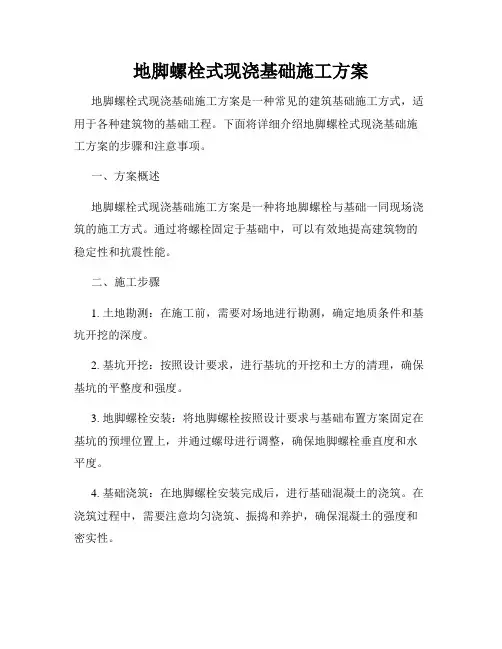

地脚螺栓式现浇基础施工方案
地脚螺栓式现浇基础施工方案地脚螺栓式现浇基础施工方案是一种常见的建筑基础施工方式，适用于各种建筑物的基础工程。
下面将详细介绍地脚螺栓式现浇基础施工方案的步骤和注意事项。
一、方案概述地脚螺栓式现浇基础施工方案是一种将地脚螺栓与基础一同现场浇筑的施工方式。
通过将螺栓固定于基础中，可以有效地提高建筑物的稳定性和抗震性能。
二、施工步骤1. 土地勘测：在施工前，需要对场地进行勘测，确定地质条件和基坑开挖的深度。
2. 基坑开挖：按照设计要求，进行基坑的开挖和土方的清理，确保基坑的平整度和强度。
3. 地脚螺栓安装：将地脚螺栓按照设计要求与基础布置方案固定在基坑的预埋位置上，并通过螺母进行调整，确保地脚螺栓垂直度和水平度。
4. 基础浇筑：在地脚螺栓安装完成后，进行基础混凝土的浇筑。
在浇筑过程中，需要注意均匀浇筑、振捣和养护，确保混凝土的强度和密实性。
5. 混凝土硬化：待混凝土浇筑完成后，需进行养护。
养护时间一般为7-14天，以确保混凝土的强度和稳定性。
三、注意事项1. 设计合理：地脚螺栓式现浇基础方案需要根据具体的建筑设计要求进行设计，包括地脚螺栓数量、布置位置等。
2. 施工质量控制：在施工过程中，需要严格按照设计要求进行操作，确保地脚螺栓的垂直度和水平度，以及混凝土的均匀浇筑和振捣。
3. 安全措施：施工现场需要设立安全警示标志，确保人员安全。
在搬运和安装地脚螺栓时，要注意采取适当的安全措施，如佩戴安全帽、手套等。
4. 养护要求：混凝土浇筑完成后，需要进行养护，保持适当的湿度和温度，以确保混凝土的密实度和强度。
四、施工总结地脚螺栓式现浇基础施工方案是一种常用的基础施工方式，通过固定地脚螺栓与基础一同现场浇筑，可以提高建筑物的稳定性和抗震性能。
在施工过程中，需要注意施工质量控制和安全措施的落实，保证施工的顺利进行和基础的质量安全。
以上就是地脚螺栓式现浇基础施工方案的具体步骤和注意事项。
通过科学的施工操作和严格的质量控制，可确保基础施工的顺利进行，并获得良好的建筑基础效果。
地脚螺栓施工方案
地脚螺栓施工方案地脚螺栓是指固定建筑物与地基之间连接的一种螺栓。
地脚螺栓施工方案是指在建筑物施工过程中，如何进行地脚螺栓的安装工作。
下面是一种地脚螺栓施工方案的示范，共计700字。
地脚螺栓施工方案1. 施工前准备：a. 检查建筑设计图纸，确定地脚螺栓的数量和位置。
b. 准备好所需的材料和工具，包括地脚螺栓、螺母、垫圈、电动钻、扳手等。
c. 确保工作现场的安全，设置警示标志，隔离施工区域。
2. 定位和标记：a. 根据设计图纸，确定地脚螺栓的位置，并在地基上进行标记。
b. 使用水平仪，确保地脚螺栓的水平度，调整位置或地基以保证准确安装。
3. 钻孔：a. 使用电动钻和合适的钻头，根据地脚螺栓的规格和设计要求，钻孔到预定深度。
b. 使用吸尘器和水冷却钻头，防止灰尘和孔壁温度过高。
4. 清理孔内：a. 使用吸尘器清理钻孔孔内的碎屑和灰尘，确保孔道清洁。
5. 安装地脚螺栓：a. 适当的涂抹螺纹锁固剂于地脚螺栓上，确保永久固定。
b. 将地脚螺栓插入孔内，旋转并适当控制深度，使其与地基齐平。
c. 确保地脚螺栓的垂直度，对不垂直的螺栓进行调整。
6. 固定地脚螺栓：a. 在地脚螺栓上放置垫圈和螺母，使用扳手旋紧螺母。
b. 使用扳手或扭力扳手根据设计规范施加适当的扭矩。
7. 检查和测量：a. 检查每个地脚螺栓的紧固情况，确保扭矩适当，并且垫圈、螺母等零部件没有松动。
b. 使用测量工具，检查地脚螺栓的水平度和垂直度，进行必要的调整。
8. 施工记录和验收：a. 记录每个地脚螺栓的安装情况，包括位置、深度、扭矩等相关数据。
b. 进行地脚螺栓的验收，并与设计规范进行比对，确保符合要求。
地脚螺栓的施工方案应根据具体的建筑设计和施工条件进行调整和优化。
在施工过程中，要严格遵守安全规范，确保工作现场的安全。
施工人员应具备相关的施工经验和技能，同时要严格按照设计规范进行操作，确保地脚螺栓的正确安装和固定。
地脚螺栓施工方案
河钢乐亭钢铁项目2×480万吨球团工程地脚螺栓安装方案编制:审核：审批：河北省安装工程有限公司河钢乐钢球团项目部2018年8月12日目录1。
概述。
.。
.。
..。
..。
.。
...。
....。
........。
.。
.。
.。
.。
32.编制依据。
.......。
...。
.。
......。
....。
..。
.。
.。
.。
.。
(3)3.工程概况。
.。
....。
..。
..。
.。
............。
....。
..。
.. (3)4.施工部署..。
...。
.....。
.。
.。
..。
...。
..。
.。
.。
.。
..。
..35。
预埋工艺。
.。
.。
.。
....。
..。
.。
.。
.。
.。
.。
.。
......。
.。
46.预埋螺栓浇捣及二次浇捣.。
.。
..。
..。
.。
.。
.。
....。
.。
67.基础螺栓安装精度之容许误差.。
.。
.。
.。
.。
.。
..。
.。
..。
88。
安全文明施工。
.。
..。
..。
.。
......。
..。
..。
.。
..。
..。
.。
.。
.89.应注意事项。
.。
...。
...。
.. .。
..。
......。
.。
..。
..。
...。
91.概述钢结构基础地脚预埋的准确性是影响钢结构安装质量十分重要的因素。
因此现利用钢板模具将地脚螺栓组装，再将组装好的模具固定在模板钢筋之间，采用正确的振捣方法，混凝土初凝之前及时校正,这样既能保证地脚螺栓的轴线位移,又能提高地脚螺栓的安装速度，节省更多的人工、时间,又可以创造可观的经济效益.钢结构厂房一般采用柱底基础埋设地脚螺栓的连接方式,这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格，地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项进行编制.本工程为河钢乐亭钢铁球团项目土建安装工程，包括两条带式焙烧机球团生产线，产能规模2×480万吨/年，并相应建设配套公辅设施。
地脚螺栓基础施工方案
地脚螺栓基础施工方案一、工程概况与目标本工程主要涉及地脚螺栓基础的施工。
地脚螺栓是连接建筑物与基础的重要部件，对于保证建筑结构的稳定性和安全性具有重要意义。
本施工方案旨在明确施工过程中的各项要求，确保地脚螺栓基础施工的质量、进度和安全。
二、施工准备与要求施工图纸的审核：确保施工图纸完整、准确，并按照要求进行图纸会审。
施工场地的准备：清理施工区域内的障碍物，确保施工场地平整、干净。
施工人员的培训：对参与施工的工人进行技术交底和安全教育，确保他们了解施工要求并遵守安全规定。
三、材料选择与检验地脚螺栓的选材：选择符合设计要求的优质钢材，具有足够的强度和稳定性。
材料的检验：对进场的地脚螺栓和其他材料进行检查，确保其质量符合设计要求和相关标准。
四、地脚螺栓定位与固定定位：根据地脚螺栓的位置要求，使用经纬仪、水准仪等测量工具进行精确定位。
固定：使用临时支撑和固定装置将地脚螺栓固定在设计位置，确保在浇筑混凝土时不发生位移。
五、基础混凝土浇筑混凝土的配制：按照设计要求配制混凝土，确保混凝土强度满足要求。
浇筑过程：采用机械振捣或人工插捣的方式，确保混凝土在地脚螺栓周围均匀分布、密实无空洞。
六、质量控制与检测施工质量检查：在施工过程中，对每一步施工进行质量检查，确保施工质量符合设计要求。
质量检测：施工完成后，进行质量检测，包括地脚螺栓的垂直度、水平度以及混凝土的强度等。
七、安全文明施工措施施工现场的安全管理：设置安全警示标志，确保施工人员遵守安全规定，预防安全事故的发生。
文明施工：保持施工现场整洁有序，减少噪声、扬尘等对周边环境的影响。
八、工程验收与交付工程验收：在施工质量检测合格后，组织相关部门进行工程验收，确保工程质量符合要求。
工程交付：验收合格后，按照合同要求将工程交付给业主，并提供相应的质量保证资料。
本施工方案仅供参考，具体施工过程中应根据实际情况进行调整和完善。
同时，应严格遵守国家及地方有关建筑安全、质量、环保等方面的法律法规和标准规范，确保工程安全、质量、进度的顺利进行。
杆塔基础地脚螺栓施工方案
杆塔基础地脚螺栓施工方案1. 引言杆塔基础地脚螺栓是电力工程中一种重要的连接杆塔和基础的紧固件，具有承载能力强、安装简便等优点。
本文档旨在详细介绍杆塔基础地脚螺栓的施工方案，以确保杆塔的稳固性和安全性。
2. 材料准备在施工之前，需要准备以下材料： - 地脚螺栓：根据杆塔设计要求确定规格和数量； - 螺栓垫片：同时具备耐腐蚀和密封性能； - 螺母：根据螺栓规格选择匹配的螺母； - 润滑脂：用于螺栓螺母的润滑以减小安装时的阻力。
3. 施工步骤3.1 确定螺栓位置根据设计图纸和现场实际情况，确定地脚螺栓的位置。
3.2 预埋地脚螺栓在地脚螺栓位置进行预埋，确保预埋的地脚螺栓的位置准确、高度一致，并采用适当的方法固定，以防止移动。
3.3 安装螺栓垫片将螺栓垫片安装在地脚螺栓之上，垫片的数量和规格要符合设计要求。
3.4 安装螺栓和螺母将螺栓插入地脚螺栓孔中，与安装好的垫片对齐。
适用润滑脂将螺栓螺母涂抹均匀，并逐渐旋紧螺母，直到达到设计要求的预紧力矩。
3.5 检查和调整在完成螺栓安装后，进行检查和调整，确保螺栓和螺母处于正确的位置，并均匀受力。
留意垫片和螺栓螺母是否有松动现象，如有需要及时进行调整。
3.6 锁紧螺母经过一段时间后，需要对已安装的螺栓螺母进行重新锁紧，以确保其稳固性。
使用扳手和扭力扳手按照设计要求进行锁紧操作，避免过紧或过松。
4. 安全注意事项在进行杆塔基础地脚螺栓施工时，需要注意以下事项以确保工作安全： - 操作人员需佩戴安全帽、安全鞋等个人防护设备。
- 在作业区域设置明显的警示标志，确保周围人员的安全。
- 使用合适的工具进行施工，避免使用损坏的工具。
5. 结论杆塔基础地脚螺栓施工方案是确保杆塔安装稳定的重要步骤。
通过对材料准备、施工步骤和安全注意事项的详细介绍，可以帮助施工人员正确、高效地进行杆塔基础地脚螺栓的施工工作，确保电力工程的顺利进行。
备注：本文档仅为杆塔基础地脚螺栓施工方案的概述，具体的施工细节应根据实际工程条件和相关规范进行制定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地脚螺栓施工方案
贵州红果经济开发区2#地块标准厂房
预埋螺栓
施
工
方
案
编制人：
审核人：
施工单位：中国十九冶集团有限公司编制日期： 4月1日
目录
1.概述 (3)
2.编制依据 (3)
3.工程概况 (3)
4.施工部署 (3)
5.预埋工艺 (5)
6.预埋螺栓的加固 (8)
7.预埋螺栓浇捣及二次浇捣 (9)
8.基础螺栓安装精度之容许误差（检测标准依合约规执行） (10)
9.安全文明施工 (1)
1
10.应注意事项 (11)
1.概述
随着市场经济的不断发展，建筑市场的日益完善，钢结构工程也越来越受建设单位的青睐，从钢结构实际施工过程考察不难看出，钢结构基础地脚预埋的准确性是影响钢结构安装质量十分重要的因素。
因此现利用钢板模具将地脚螺栓组装,再将组装好的模具固定在模板钢筋之间，采用正确的振捣方法，混凝土初凝之前及时校正，这样既能保证地脚螺栓的轴线位移，又能提高地脚螺栓的安装速度，节省更多的人工、时间，又能够创造可观的经济效益。
钢结构厂房一般采用柱底基础埋设地脚螺栓的连接方式，这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格，地脚螺栓埋设中的微小误差，将可能造成严重的后果，因此需对此项工作严肃对待，为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项进行编制。
2.编制依据
2.1设计图纸
2.2设计变更
2.3《钢结构工程施工质量验收规范》（GB 50205- ）
2.4《混凝土结构工程施工质量验收规范》（GB50204- ）
2.5《紧固件机械性能螺栓、螺钉和螺柱》（GB3098）
2.6.《本工程模板工程施工方案》。
