第七章 嵌入式硬件系统开发流程
嵌入式硬件系统开发流程
• PCB制板 PCB图经过检查无误后，生成gerber文 件，然后将此文件发送给PCB厂商进行PCB 制作。生成gerber文件的作用一是可以对 原设计文件进行保密，二是在该文件中各 项设计参数的标注是明确的，避免引起PCB 厂商对设计的误解
嵌入式硬件系统开发流程
• 器件采购、备料
主要内容
• 嵌入式硬件系统开发流程 • 32位嵌入式系统的设计原则
32位嵌入式系统的设计原则
• 要有明确的需求，采用自上而下的方法进 行设计 • 采用模面进行考虑 • 可靠性设计可根据需要，采用器件参数降 额使用或者采用冗余设计等方法来提高和 保证
概述
嵌入式系统的总体开发流程概述
主要内容
• 嵌入式硬件系统开发流程 • 32位嵌入式系统的设计原则
嵌入式硬件系统开发流程
嵌入式硬件系统开发流程
• 硬件分配需求 硬件分配需求通常是嵌入式系统的产品部门根据客户 或者市场的需求，确定的有关产品硬件方面的功能和特性， 其内容一般包括： 1）外部接口的种类：比如USB接口、串口、网络接口 等； 2）接口特性：比如USB应符合USB1.1规范还是USB2.0 规范，串口采用RS232还是RS422，网络接口是10Mbps还是 100Mbps或者甚至是1000Mbps； 3）外设的型号、规格：比如LCD显示屏的型号是什么， 分辨率是多少，是彩色还是单色，以及支持的颜色数等； 键盘是4×4的矩阵，还是8×8的矩阵；打印机的型号是什 么？是喷墨式、针式还是热敏式，等等。
小结
嵌入式硬件系统的设计开发是一项系统性的 工作，本章主要概括地介绍了嵌入式硬件系统的 开发流程、需要掌握的主要原则以及一些需要特 别注意的事项，这些问题在嵌入式硬件系统的设 计过程中是非常重要的，往往会决定设计的最终 成败。如果认为电路设计就只是绘制原理图，这 种认知是很片面的。通过以上的介绍，读者应该 会发现，当所有的细节都注意到了，绘制原理图 只是其中的一个环节。当然在具体设计电路的时 候，还有一些细节问题需要注意，在接下来的章 节里面，将结合具体的实例来讲述电路设计的一 些原理、方法和技巧。
嵌入式硬件系统开发流程
• 原理图设计 原理图的设计原则主要遵从先整体、后 局部的原则，先确定需要分成哪些模块， 然后再进行细化。这样不但能使系统结构 清晰，独立的模块也可以为以后的设计所 使用，从而提高工作效率
嵌入式硬件系统开发流程
• 原理图设计—常用工具
– PADS logic – Dxdesigner – Orcad capture – Protel99
嵌入式硬件系统开发流程
• PCB图复查
– 布局。比如器件之间的间距是否过小或过大， 器件距离板边是否过近，芯片和其他器件的布 局是否利于焊接维护，接口器件的方向是否正 确，相关器件是否放置较为靠近等 – 走线。走线是否有直角，走线上是否有多余的 过孔或不必要的转角，走线是否根据电流的不 同而更改粗细，走线分叉部分是否尽量短，多 颗芯片共用走线是否尽量以菊花链的方式连接 等
嵌入式硬件系统开发流程
• BOM清单示例
嵌入式硬件系统开发流程
• PCB焊接及调试 PCB制作完成后，硬件工程师需要对PCB板进行初步的 检查，主要是检查电源是否存在短路问题，特别是对设计 后第一次制作的PCB板更应注意。接下来首先焊接电源部 分并检查电压是否正常，如没有问题则可以进行其他器件 的焊接。焊接完成后需要再次进行检查，主要是看系统的 各种电压是否与设计值一致，时钟是否正常，复位信号是 否正常。 编写简单的硬件驱动软件，也可以对硬件是否正常工 作进行测试，此时需要对整个系统的信号完整性进行分析 测量，确保各个器件的实际工作电压、电流值在设计规定 的范围之内，器件的工作时序满足要求等
– –
–
嵌入式硬件系统开发流程
• PCB图设计
PCB的设计需要遵从先复杂后简单的原则进行 设计。先将设计中最复杂的部分或者难度最大的 部分现行设计，这样可以保证布局、走线最合理， 性能也能够达到最优化。例如一个设计中的CPU部 分（包括CPU，外部存储器等）就应该优先进行设 计。
嵌入式硬件系统开发流程
嵌入式微处理器系统及应用
第七章 嵌入式硬件系统开发流程
概述
嵌入式系统产品都是软硬件的结合 体，嵌入式系统开发的最大特点就是需 要软硬件综合开发，并且嵌入式软件是 针对相应的嵌入式硬件开发的，是专用 的。因此嵌入式系统硬件的设计开发是 嵌入式系统开发中的一个环节（或组成 部分），需要在各个阶段与系统的总体 设计相结合，综合考虑，并处理好与软 件开发的关系。
嵌入式硬件系统开发流程
• 电路图规划
根据硬件分配需求的要求，对器件资源进行规划，并 编写“硬件规格书”。 – 确定微处理器的接口资源是否满足需要 – 确定微处理器对ROM、RAM容量和速度的支持是否满 足需要 – 微处理器通用输入输出接口分配 – 中断分配 – 微处理器外围芯片规划
嵌入式硬件系统开发流程
• PCB图设计—常用工具
– PADS layout – Orcad Layout plus – Protel99
嵌入式硬件系统开发流程
• PCB图设计步骤
– 确定PCB机构尺寸 – 从原理图设计软件生成网络表并导入PCB设计 软件 – 器件布局。采用先核心器件，后外围器件的原 则进行 – 布线。对于核心器件和高速信号要优先进行布 线 – 后处理。主要包括修改不合理的走线或者多余 的走线；电源层平面分割；铺铜；排列文字； 添加各种表示符号等
– 在PCB的制作过程中，可同时根据原理图生成相应的 BOM（Bill Of Material）即原材料清单，然后根据 BOM清单进行器件采购工作，之后再根据所需的数量 进行器件的备料，等待PCB板制作完成后即可进行焊 接工作 – BOM清单中包含了器件的详细信息，包括器件名称、 说明、以前采购的价格及供应商名称等。另外在焊接 时可对照BOM清单进行器件焊接，清晰、直观、不易 出错
• 器件选型 根据该系统对功能和性能的需求，寻找符合 功能的器件。一般每个公司都会有自己的器件库， 如果所用器件已经存在于数据库中，则可以直接 选取。如果没有，则可以通过咨询代理商、经销 商、互联网查询等方式来选择需要的器件。 在这个过程中，首先要选择的是硬件系统的 核心：嵌入式微处理器，之后再根据选定的处理 器的情况来选择其他器件
嵌入式硬件系统开发流程
• 原理图复查
– 设计正确性。检查各器件的连线是否正确，外围器件 是否有遗漏，模块之间的连接关系是否正确，器件之 间的网络名是否一致 设计完整性。检查需要的功能是否都已实现 设计的可靠性。检查选择器件的参数是否满足实际要 求，如电容耐压值、电阻功率值、二三极管电流值、 存储器工作速度等选择是否合理，避免出现过热、过 压、超频等问题，导致系统失效 电磁兼容的考虑。检查是否有针对电磁兼容增加或预 留部分器件，以帮助解决电磁兼容问题。比如电源部 分是否采用磁珠进行滤波，芯片电源引脚是否放置去 耦电容，微处理器地址线、控制线是否添加串联电阻 等
嵌入式系统中的开发流程与项目管理
嵌入式系统中的开发流程与项目管理嵌入式系统开发是一项复杂而关键的工作，它涉及硬件和软件的集成，需要高度的技术能力和严谨的项目管理。
在开发嵌入式系统时，我们需要遵循一系列的开发流程和项目管理方法，以确保项目的顺利进行并保证最终产品的质量和可靠性。
一、开发流程1. 需求分析：在嵌入式系统开发的初期阶段，我们需要明确需求。
通过与客户、市场调研以及用户反馈等渠道获得准确的需求信息。
同时，针对需求进行分析和评估，确定系统的功能、性能和可靠性等要求，并将其转化为具体的技术规格和设计需求文档。
2. 系统设计：在需求分析的基础上，进行系统设计。
系统设计包括硬件设计和软件设计。
硬件设计涉及到选择合适的芯片、传感器、通讯模块等硬件组件，并进行电路设计和布局。
软件设计则涉及到选择合适的开发工具和框架，编写模块划分、接口设计和算法实现等。
3. 开发和集成：在系统设计完成后，开始进行开发和集成工作。
硬件开发包括原型设计、电路板制作和组装等。
软件开发包括编写驱动程序、应用程序和系统软件等。
同时，硬件和软件的集成也需要进行，确保各个组件能够正常工作并相互配合。
4. 测试和验证：在开发和集成完成后，进行系统的测试和验证。
测试和验证包括功能测试、性能测试、可靠性测试和兼容性测试等，以确保系统满足设计要求。
同时，还需要进行系统的调试和优化，修复可能存在的问题和缺陷。
5. 量产和部署：在测试和验证通过后，进行系统的量产和部署。
量产阶段需要进行大规模的生产和组装，并对产品进行质量控制和检测。
部署阶段涉及将系统安装到目标设备中，进行现场调试和运行。
二、项目管理1. 定义项目目标和范围：在项目启动的初期，明确项目的目标和范围。
定义项目的关键目标和交付物，并明确项目的时间和资源限制。
2. 制定项目计划：根据项目目标和范围，制定项目计划。
项目计划包括项目的里程碑、关键路径、资源分配和进度安排等。
同时，也需要考虑项目的风险和变化因素，并进行相应的排除和调整。

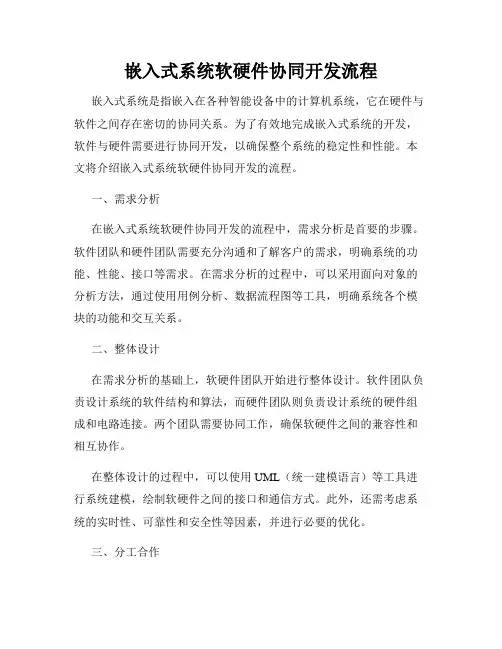

嵌入式系统软硬件协同开发流程
嵌入式系统软硬件协同开发流程嵌入式系统是指嵌入在各种智能设备中的计算机系统，它在硬件与软件之间存在密切的协同关系。
为了有效地完成嵌入式系统的开发，软件与硬件需要进行协同开发，以确保整个系统的稳定性和性能。
本文将介绍嵌入式系统软硬件协同开发的流程。
一、需求分析在嵌入式系统软硬件协同开发的流程中，需求分析是首要的步骤。
软件团队和硬件团队需要充分沟通和了解客户的需求，明确系统的功能、性能、接口等需求。
在需求分析的过程中，可以采用面向对象的分析方法，通过使用用例分析、数据流程图等工具，明确系统各个模块的功能和交互关系。
二、整体设计在需求分析的基础上，软硬件团队开始进行整体设计。
软件团队负责设计系统的软件结构和算法，而硬件团队则负责设计系统的硬件组成和电路连接。
两个团队需要协同工作，确保软硬件之间的兼容性和相互协作。
在整体设计的过程中，可以使用UML（统一建模语言）等工具进行系统建模，绘制软硬件之间的接口和通信方式。
此外，还需考虑系统的实时性、可靠性和安全性等因素，并进行必要的优化。
三、分工合作在整体设计完成后，软硬件团队将根据设计文档进行分工合作。
软件团队负责编写系统的软件代码，硬件团队则负责进行电路设计和焊接。
分工完成后，双方团队应密切配合，进行必要的接口测试和协同调试，确保软硬件之间的无缝衔接。
四、验证测试在软硬件协同开发的过程中，验证测试是非常重要的环节。
软件团队需要进行单元测试、集成测试和系统测试，确保软件代码的正确性和稳定性。
硬件团队则需要进行电路测试和功能验证，确保硬件的正常工作。
在验证测试中，软硬件团队需要互相配合，及时排查问题并进行修复。
此外，还可以利用仿真工具和调试设备，加快问题定位和解决的速度。
五、持续优化嵌入式系统软硬件协同开发的流程中，持续优化是一个不可忽视的环节。
通过对软硬件的性能进行评估和分析，可以找出系统中的瓶颈和问题，并进行相应的优化。
软硬件团队可以进行各种性能测试，比如功耗测试、响应时间测试等，从而找出系统的短板，并进行适当的改进。
嵌入式项目开发流程
嵌入式项目开发流程嵌入式系统是指将计算机系统嵌入到其他设备或系统中，以实现特定功能的一种计算机系统。
嵌入式系统的开发流程是指在实际项目中，从需求分析到系统测试和维护的全过程。
下面将介绍嵌入式项目开发的一般流程。
第一步，需求分析。
在项目启动之初，需要与客户充分沟通，了解客户的需求和期望。
明确项目的功能和性能要求，确定项目的范围和目标。
在需求分析阶段，需要编写需求规格说明书，明确项目的功能模块和接口定义。
第二步，系统设计。
在需求分析的基础上，进行系统设计。
系统设计包括硬件设计和软件设计两个方面。
在硬件设计阶段，需要确定硬件平台和外围设备，进行电路设计和原理图绘制。
在软件设计阶段，需要确定软件架构和模块划分，编写软件设计说明书，明确软件的功能和接口定义。
第三步，开发实现。
在系统设计完成后，进行开发实现工作。
硬件开发包括原型制作、电路调试和外围设备连接。
软件开发包括编码实现、模块测试和集成调试。
在开发实现阶段，需要严格按照设计文档进行开发，保证软硬件的兼容性和稳定性。
第四步，系统测试。
在开发实现完成后，进行系统测试工作。
系统测试包括功能测试、性能测试和兼容性测试。
功能测试是针对系统的功能进行测试，验证系统的功能是否符合需求规格说明书。
性能测试是针对系统的性能进行测试，验证系统的性能是否满足客户的要求。
兼容性测试是针对系统的兼容性进行测试，验证系统在不同环境下的稳定性和兼容性。
第五步，系统部署。
在系统测试通过后，进行系统部署工作。
系统部署包括系统的安装和调试，用户培训和文档编写。
在系统部署阶段，需要保证系统的稳定性和可靠性，确保系统能够正常投入使用。
第六步，系统维护。
在系统部署完成后，进行系统维护工作。
系统维护包括系统的监控和更新，故障处理和优化改进。
在系统维护阶段，需要及时响应客户的需求，保证系统的稳定性和安全性。
总结，嵌入式项目开发流程包括需求分析、系统设计、开发实现、系统测试、系统部署和系统维护六个阶段。
简述嵌入式系统的开发流程
简述嵌入式系统的开发流程一、前言嵌入式系统是指将计算机技术应用于各种电子设备中的计算机系统。
嵌入式系统的开发流程是指从需求分析开始，到设计、实现、测试、维护和升级等各个阶段的过程。
本文将从需求分析、设计、实现、测试和维护等方面详细介绍嵌入式系统的开发流程。
二、需求分析在嵌入式系统开发流程中，需求分析是至关重要的一步。
在这个阶段，需要明确产品的功能和性能要求，并确定硬件和软件资源的限制条件。
具体步骤如下：1.收集用户需求：通过与用户交流，了解用户对产品功能和性能的要求。
2.制定产品规格书：根据用户需求，制定产品规格书，明确产品功能和性能要求，并确定硬件和软件资源限制条件。
3.确定硬件平台：根据产品规格书，选择合适的硬件平台，并确定硬件资源配置。
4.确定软件平台：根据产品规格书，选择合适的软件平台，并确定软件资源配置。
5.编写需求文档：根据以上步骤编写需求文档，为后续设计提供参考依据。
三、设计在嵌入式系统开发流程中，设计是指根据需求文档，确定系统的结构和模块划分，以及编写程序代码。
具体步骤如下：1.系统结构设计：根据需求文档，确定系统的结构和模块划分，并确定各个模块之间的接口。
2.编写程序代码：根据系统结构设计，编写程序代码，并完成各个模块之间的接口。
3.硬件电路设计：根据需求文档和系统结构设计，完成硬件电路设计，并进行原理图绘制、PCB布线等工作。
4.软件算法设计：根据需求文档和系统结构设计，完成软件算法设计，并进行程序编写、调试等工作。
5.集成测试：将硬件电路和软件程序进行集成测试，验证整个系统的功能和性能是否符合要求。
四、实现在嵌入式系统开发流程中，实现是指将设计好的硬件和软件部分组装起来，并进行调试、烧录等工作。
具体步骤如下：1.组装硬件部分：将完成的硬件电路板组装起来，并连接各种传感器、执行器等外围设备。
2.烧录程序代码：将编写好的程序代码烧录到MCU芯片中。
3.调试硬件电路：通过示波器、逻辑分析仪等工具，对硬件电路进行调试。
嵌入式硬件开发流程及工程师应具备的基本技能
嵌入式硬件开发流程及工程师应具备的基本技能简单地总结一下硬件开发的基本过程：1、明确硬件总体需求情况，如CPU处理能力、存储容量及速度、I/O端口的分配、接口要求、电平要求、特殊电路要求等等。
2、根据需求分析制定硬件总体方案，寻求关键器件及相关技术资料、技术途径和技术支持，充分考虑技术可行性、可靠性和成本控制，并对开发调试工具提出明确要求。
关键器件可试着去索取样品。
3、总体方案确定后，做硬件和软件的详细设计，包括绘制硬件原理图、软件功能框图、PCB设计、同时完成开发元器件清单。
4、做好PCB板后，对原理设计中的各个功能单元进行焊接调试，必要时修改原理图并作记录。
5、软硬件系统联调。
一般情况下，经过调试后原理及PCB设计上有所调整，需要二次投板。
6、可靠性测试、稳定性测试，通过验收，项目完成！硬件工程师应具备的基本技能：（1）由需求分析至总体方案、详细设计的规划创造能力；（2）熟练运用设计工具，设计原理图、PCB板的能力；（3）熟练运用单片机、ARM、DSP、PLD、FPGA等进行软硬件开发调试的能力；（4）熟练运用仿真工具、示波器、信号发生器、逻辑分析仪等调测硬件的能力；（5）掌握常用的标准电路的设计能力，如复位电路、常用滤波器电路、功放电路、高速信号传输线的匹配电路等；（6）故障定位、解决问题的能力；（7）设计文档的组织编写技能。
硬件工程师在硬件开发中要注意的事项1、启动一个硬件开发项目原始的推动力会来自于很多方面，比如市场的需要，基于整个系统架构的需要，应用软件部门的功能实现需要，提高系统某方面能力的需要等等，所以作为一个硬件系统的设计者，要主动的去了解各个方面的需求，并且综合起来，提出最合适的硬件解决方案。
比如A项目的原始推动力来自于公司内部的一个高层软件小组，他们在实际当中发现原有的处理器板IP 转发能力不能满足要求，从而对于系统的配置和使用都会造成很大的不便，所以他们提出了对新硬件的需求。

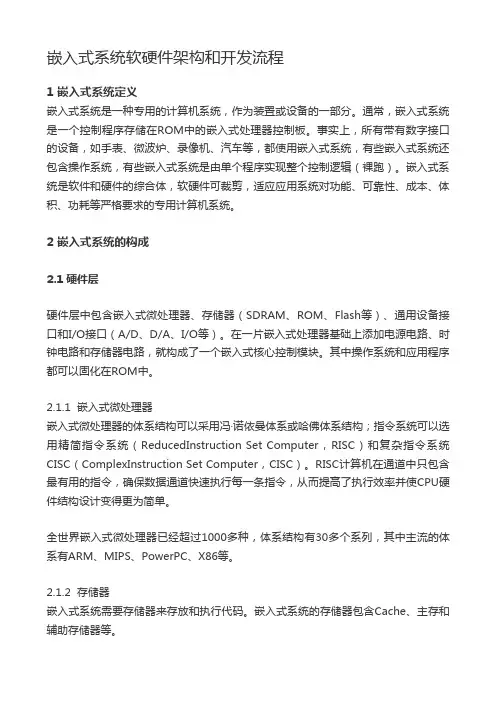

嵌入式系统软硬件架构和开发流程
嵌入式系统软硬件架构和开发流程1 嵌入式系统定义嵌入式系统是一种专用的计算机系统，作为装置或设备的一部分。
通常，嵌入式系统是一个控制程序存储在ROM中的嵌入式处理器控制板。
事实上，所有带有数字接口的设备，如手表、微波炉、录像机、汽车等，都使用嵌入式系统，有些嵌入式系统还包含操作系统，有些嵌入式系统是由单个程序实现整个控制逻辑（裸跑）。
嵌入式系统是软件和硬件的综合体，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。
2 嵌入式系统的构成2.1 硬件层硬件层中包含嵌入式微处理器、存储器（SDRAM、ROM、Flash等）、通用设备接口和I/O接口（A/D、D/A、I/O等）。
在一片嵌入式处理器基础上添加电源电路、时钟电路和存储器电路，就构成了一个嵌入式核心控制模块。
其中操作系统和应用程序都可以固化在ROM中。
2.1.1 嵌入式微处理器嵌入式微处理器的体系结构可以采用冯∙诺依曼体系或哈佛体系结构；指令系统可以选用精简指令系统（ReducedInstruction Set Computer，RISC）和复杂指令系统CISC（ComplexInstruction Set Computer，CISC）。
RISC计算机在通道中只包含最有用的指令，确保数据通道快速执行每一条指令，从而提高了执行效率并使CPU硬件结构设计变得更为简单。
全世界嵌入式微处理器已经超过1000多种，体系结构有30多个系列，其中主流的体系有ARM、MIPS、PowerPC、X86等。
2.1.2 存储器嵌入式系统需要存储器来存放和执行代码。
嵌入式系统的存储器包含Cache、主存和辅助存储器等。
1>CacheCache是一种容量小、速度快的存储器阵列它位于主存和嵌入式微处理器内核之间，存放的是一段时间微处理器使用最多的程序代码和数据。
在需要进行数据读取操作时，微处理器尽可能的从Cache中读取数据，而不是从主存中读取，这样就大大改善了系统的性能，提高了微处理器和主存之间的数据传输速率。
嵌入式系统硬件开发流程
嵌入式系统硬件开发流程1.需求分析：首先需要与客户或项目团队明确嵌入式系统的需求和功能。
根据需求，确定系统的输入输出接口、处理器类型、存储器需求和其他关键硬件组件。
2.系统设计：根据需求分析的结果，开始进行系统设计。
设计包括了整体体系结构的设计、硬件模块的设计以及各模块之间的接口设计。
在这个阶段，还需要确定系统的电源需求、尺寸和外壳设计等。
3.选择硬件平台：根据系统的需求和设计，选择合适的硬件平台。
硬件平台可以是单片机、FPGA、ARM等。
选择硬件平台时需要考虑功耗、性能、成本和开发工具的可用性等方面。
4.硬件原理图设计：根据系统的需求和设计，进行硬件原理图设计。
硬件原理图设计主要包括选择和连接各种硬件模块、设计电源电路和时钟电路等。
在设计过程中，需考虑信号完整性、电磁兼容性和热管理等问题。
5.PCB设计：将硬件原理图转化为PCB设计。
PCB设计包括在PCB上放置元件、连线布局和绘制电源层和地层等。
在设计过程中，还需考虑电磁兼容性和阻抗匹配等问题。
6.PCB制造：将PCB设计文件传输给PCB制造厂商，制造出实际的PCB板。
制造过程包括PCB板材的选择、蚀刻、钻孔、贴片、焊接和检查等。
7.原型测试：制造完成的PCB板与其他硬件模块进行组装，形成嵌入式系统原型。
通过连接电源，测试系统的各个功能和性能是否满足需求。
如发现问题，需要返工或重新设计。
8.硬件调试和优化：对原型进行硬件调试，包括调试电路连接的正确性、性能和稳定性等。
通过对系统的不断调试和优化，确保系统的稳定运行。
9.硬件验证和认证：对已调试和优化的嵌入式系统进行验证和认证。
验证过程包括功能验证、稳定性测试、可靠性测试等。
认证过程可能涉及到特定行业的标准和要求，如电磁兼容性认证等。
10.批量生产：通过验证和认证后，嵌入式系统可以进行批量生产。
在批量生产之前，需确保原材料的供应链和生产工艺的稳定性。
同时，还需考虑生产成本和交货时间等因素。
11.维护和升级：一旦嵌入式系统投入使用，可能会出现问题或有新需求。
简述嵌入式系统的开发流程
简述嵌入式系统的开发流程
嵌入式系统的开发流程是一个涵盖多个阶段的复杂过程，从设计到发布，需要考虑各种因素，包括硬件、软件、安全和可靠性等。
以下是嵌入式系统开发流程的一般步骤：
1.需求分析和规划：在这个阶段，开发团队需要与客户合作，以确定系统的需求和规格。
开发团队应该清楚了解系统的目标、性能指标、可靠性、安全和成本预算等。
2.设计和开发：在这个阶段，开发团队开始设计和开发嵌入式系统的各个组件，包括硬件、软件和固件等。
开发团队应该根据需求规格书，制定详细的设计方案，包括系统结构、接口设计、算法实现等。
3.集成和测试：在这个阶段，开发团队将硬件和软件组件集成成一个完整的系统，并对系统进行全面测试。
集成测试包括模块测试、集成测试、系统测试、验收测试等，以确保系统的功能和性能符合需求规格。
4.验证和验证：在这个阶段，开发团队需要对系统进行验证和验证，以确保系统的安全、可靠和稳定。
验证涉及各种技术，包括功能验证、性能验证、安全验证、可靠性验证等。
5.发布和维护：在这个阶段，开发团队将系统发布给客户，并提供技术支持和维护服务。
维护包括系统更新、故障排除、修复漏洞、优化性能等，以确保系统保持安全和稳定运行。
总之，嵌入式系统开发流程需要掌握复杂的技术，包括硬件设计、软件开发、测试和验证等。
在开发过程中，开发团队应该密切合作，积极沟通，以确保系统的所有组件都能无缝地协同工作。
成功的嵌入式系统开发需要精细的计划、良好的组织和全面的技术知识。
嵌入式系统开发流程
嵌入式系统开发流程嵌入式系统开发流程第一步：建立开发环境操作系统一般使用RedhatLinux，选择定制安装或全部安装，通过网络下载相应的GCC交叉编译器进行安装(比如，arm-linux-gcc、arm-uclibc-gcc)，或者安装产品厂家提供的相关交叉编译器;第二步：配置开发主机配置MINICOM，一般的参数为波特率115200Baud/s，数据位8位，停止位为1，9，无奇偶校验，软件硬件流控设为无。
在Windows下的超级终端的配置也是这样。
MINICOM软件的作用是作为调试嵌入式开发板的信息输出的监视器和键盘输入的工具。
配置网络主要是配置NFS网络文件系统，需要关闭防火墙，简化嵌入式网络调试环境设置过程。
第三步：建立引导装载程序BOOTLOADER从网络上下载一些公开源代码的BOOTLOADER，如U.BOOT、BLOB、VIVI、LILO、ARM-BOOT、RED-BOOT等，根据具体芯片进行移植修改。
有些芯片没有内置引导装载程序，比如，三星的ARV17、ARM9系列芯片，这样就需要编写开发板上FLASH的烧写程序，可以在网上下载相应的烧写程序，也有Linux下的公开源代码的J-FLASH程序。
如果不能烧写自己的开发板，就需要根据自己的具体电路进行源代码修改。
这是让系统可以正常运行的第一步。
如果用户购买了厂家的仿真器比较容易烧写FLASH，虽然无法了解其中的核心技术，但对于需要迅速开发自己的应用的人来说可以极大提高开发速度。
第四步：下载已经移植好的Linux操作系统如MCLiunx、ARM-Linux、PPC-Linux等，如果有专门针对所使用的CPU移植好的Linux操作系统那是再好不过，下载后再添加特定硬件的驱动程序，然后进行调试修改，对于带MMU的CPU可以使用模块方式调试驱动，而对于MCLiunx这样的系统只能编译内核进行调试。
第五步：建立根文件系统下载使用BUSYBOX软件进行功能裁减，产生一个最基本的根文件系统，再根据自己的应用需要添加其他的程序。
嵌入式产品开发流程
嵌入式产品开发流程嵌入式产品是指集成了微处理器、存储器、外设接口等硬件及其应用软件的小型电器和设备，它们的应用范围非常广泛，如智能家居、物联网、智能医疗、智能交通等。
嵌入式产品的开发流程一般包括需求分析、硬件设计、软件设计、样机制作、测试和量产等步骤。
下面将对每个步骤进行详细介绍。
1. 需求分析需求分析是嵌入式产品开发流程中的第一步。
开发者需要对产品的功能、性能、外观、成本、用户需求等进行分析，明确产品的目标和定位。
在这个过程中，需求工程师需要与客户、市场营销人员、产品经理等进行充分的沟通和交流，收集各方面的要求和意见，明确产品的功能和性能指标，确定产品的基本框架。
2. 硬件设计硬件设计是嵌入式产品开发流程中的第二步。
在需求分析的基础上，硬件工程师需要进行电路设计、PCB设计、原理图绘制等工作，选择合适的芯片、器件和材料，完成电路板和外设的设计，保证产品的稳定性和可靠性。
此外，硬件工程师还需要与软件工程师密切合作，完成硬件和软件的接口设计，确保两者的兼容性和协同工作。
3. 软件设计软件设计是嵌入式产品开发流程中的第三步。
在硬件设计的基础上，软件工程师需要进行嵌入式软件的设计和开发，包括系统架构设计、功能模块设计、算法设计、代码编写等。
软件工程师需要熟悉各种嵌入式操作系统和编程语言，如uC/OS、Linux、C、C++等，根据产品的需求和硬件的特性，选用合适的开发工具和编程方法，保证软件的稳定性和可靠性。
4. 样机制作样机制作是嵌入式产品开发流程中的第四步。
在硬件和软件设计完成后，需要进行样机的制作和调试。
样机是产品开发的重要里程碑，它可以验证产品的功能和性能，检测产品的稳定性和可靠性。
在样机制作过程中，需要进行电路板的组装、软件的烧录、外设的接口调试等工作，确保产品的整体质量和性能指标。
5. 测试测试是嵌入式产品开发流程中的第五步。
在样机制作完成后，需要进行各种测试和验证，包括功能测试、性能测试、可靠性测试、环境测试等。
