挡烟垂壁做法
建设工程—自制夹具装配式挡烟垂壁安装施工工法工艺
基于自制AB夹具装配式挡烟垂壁安装施工工法1.前言挡烟垂壁的施工安装通常是采用轻钢龙骨封石膏板制作吊墙，再在吊墙上固定玻璃槽，然后安装玻璃。
现有建筑挡烟垂壁安装结构较为繁杂，包含众多较为零碎的部件，安装过程需不同螺栓进行连接固定，并且在安装时通常还需要辅以焊接操作，如此一来，使得安装施工过程较为繁琐、不够简便，其安装施工效率和安装效果都还有待提高。
海凝土结构金属的麽■校图1-1传统挡烟垂壁安装本技术装配式挡烟垂壁有着结构简单、操作便捷、效率高，更节约能源、更环保。
我们系统地分析了传统挡烟垂壁的制作安装工艺，在对结构、功能进行研究，杜绝了现场焊接，全部采用物理连接，把现场制作过程全部转移到工厂加工，现场拼装。
并且设计了AB组合夹具，使玻璃挡烟垂壁与钢架只通过AB组合夹具连接就可以完成安装。
还设计出了骨架与防火布组合拼装，只需要通过不锈钢固定片进行固定即可，工艺简便，安装平整度、密实度精准，可实现快速安装O经查新，本技术具有一定的新颖性，同时申请了2项专利，经总结，形成本工法。
2.工法特点2.0.1研发了AB组合夹板，使玻璃挡烟垂壁与钢架通过AB组合夹具连接就可以完成安装。
2.0.2研发了骨架与防火布组合拼装，只需要通过不锈钢固定片进行固定即可，工艺简便，安装平整度、密实度精准，可实现快速安装。
2.0.3研发了挡烟垂壁安装时玻璃固定件，解决了玻璃在安装时，无法有效定位的问题，减少了人工辅助安装，提高了安装效率。
2.0.4装配式挡烟垂壁有着结构简单、操作便捷、效率高，更节约能源、造价低等特点。
3.适用范围本工法适用于玻璃挡烟垂壁安装工程。
4.工艺原理系统地分析了传统挡烟垂壁的制作安装工艺，在对结构、功能进行研究，杜绝了现场焊接，全部采用物理连接，把现场制作过程全部转移到工厂加工，现场拼装。
吊顶以上隐蔽区域的防火隔墙处理研发了骨架与防火布组合拼装形成单元组件，骨架与防火布组合只需要通过不锈钢固定片进行固定即可，单元组件与挡烟垂壁通过AB组合夹具连接就可以完成安装。
挡烟垂壁的安装施工方案【最新】
挡烟垂壁的安装施工方案挡烟垂壁的安装施工一、施工准备(一)技术准备1. 技术资料收集现场土建设计资料收集和土建结构尺寸测量。
由于土建施工时可能会有一些变动，实际尺寸不一定都与设计图纸符合。
挡烟垂壁对土建结构相关的尺寸要求较高。
所以在设计前必须到现场量测，取得一手资料数据。
然后才能根据消防要求绘制切实可行的挡烟垂壁尺寸分布图。
对挡烟垂壁经过位置有风管水管并影响施工的要提出相关方案交与消防总承包方协调解决2.设计和施工方案确定(二)材料及机具准备1.主要材料质量检查(1)玻璃的尺寸规格是否正确，特别要注意检查玻璃在储存、运输过程中有无受到损伤，发现有裂纹、崩边的玻璃决不能安装，并应立即通知工厂尽快重新加工补充。
(2)金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位置是否满足设计要求。
要刷好道防锈漆，所有构件编号要标注明显。
2.主要施工机具检查(1)玻璃吊装和运输机具及设备的检查，特别是对吊车的操作系统和电动吸盘的性能检查。
(2)各种电动和手动工具的性能检查。
(3)打吊的吊杆位置与设计位置偏差不应大于5cm。
3.搭脚手架由于施工程序中的不同需要，施工中搭建的脚手架需满足不同的要求。
(1)放线和打吊杆支架时，应搭建在挡烟垂壁的两侧，方便工人在不同位置进行焊接和安装等作业因为脚手架是独立支撑又高度较高所以要特别注意脚手架的支撑和稳固。
(2)安装挡烟垂壁时，应搭建在挡烟垂壁一侧。
要便于玻璃吊装斜向伸入时不碰脚手架，又要使站立在脚手架上下各部位的工人都能很方便地能握住手动吸盘，使玻璃准确就位。
在搭建和拆除脚手架时要格外小心，不能从高处向下抛扔钢管和扣件，防止损坏地面二、吊挂式挡烟垂壁安装施工(一)放线定位(1)挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。
(2)要使用高精度的激光水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。
固定布挡烟垂壁施工程序(3篇)
第1篇一、施工准备1. 材料准备：根据设计要求，准备好防火布、金属骨架、吊杆、膨胀螺丝、螺丝、角钢、防火封堵材料等。
2. 工具准备：准备好电钻、螺丝刀、切割机、扳手、水平尺、钢卷尺等工具。
3. 人员准备：组织施工人员，明确各工种职责，确保施工质量。
二、施工步骤1. 清理现场：将施工区域内的杂物、垃圾清理干净，确保施工环境整洁。
2. 放线定位：根据设计图纸，确定挡烟垂壁的位置，用墨线弹好垂直线，并标出上下吊点位置。
3. 打眼：在吊点位置，使用电钻打孔，孔径略大于膨胀螺丝直径，深度应达到混凝土内部。
4. 安装膨胀螺丝：将膨胀螺丝插入孔内，用扳手拧紧，确保膨胀螺丝固定牢固。
5. 安装金属骨架：将金属骨架吊起，通过膨胀螺丝固定在混凝土上，确保骨架垂直。
6. 固定防火布：将防火布展开，铺在金属骨架上，调整防火布的长度和宽度，使其与骨架贴合。
7. 拉紧防火布：使用螺丝将防火布固定在金属骨架上，确保防火布拉紧，无松弛。
8. 调整垂直度：使用水平尺检查防火布的垂直度，如有偏差，调整螺丝，直至垂直度符合要求。
9. 安装防火封堵：在防火布与墙体、吊顶等部位接缝处，使用防火封堵材料进行封堵，确保无缝隙。
10. 检查验收：对固定布挡烟垂壁进行整体检查，确保安装牢固、垂直度符合要求，无破损、变形等情况。
三、施工注意事项1. 施工过程中，注意保护现场环境，避免对其他设施造成损坏。
2. 安装膨胀螺丝时，确保螺丝紧固牢固，防止脱落。
3. 固定防火布时，注意拉紧，避免松弛，影响挡烟效果。
4. 施工过程中，注意安全，防止高处坠落、触电等事故发生。
5. 施工完成后，对固定布挡烟垂壁进行试运行，确保其正常工作。
四、施工总结固定布挡烟垂壁施工程序严格按照设计要求和施工规范进行，确保施工质量。
在施工过程中，注意安全、环保，提高施工效率，为火灾发生时的人员疏散和灭火救援提供保障。
第2篇一、施工准备1. 材料准备：固定布挡烟垂壁、防火布、膨胀螺丝、拉柳丁、角钢、螺丝、不锈钢等材料。
挡烟垂壁的概念及做法、材料及工作原理
什么是挡烟垂壁？做法、材料及工作原理
挡烟垂壁：
挡烟垂壁是人防高层民用建筑的地下与大空间排烟系统中作烟区分隔的装置。
当消防控制中心发出火警信号或直接接受"烟感"信号后，置于吊顶上方的软质挡烟垂壁迅速垂落至设定高度，形成烟区分隔。
由排烟风机将高温烟气排出室外,为火警区人救生和疏散创造了环境和争取了时间。
形式：
1.固定式：采用挡烟布式各种防火，挡烟材料制作固定在建筑顶棚下或屋梁下，垂壁高度500mm～800mm。
2.电动式：箱体采用0.8～1.2mm普通碳素钢板(或不锈钢板等材料)制作，帘布采用国内最新材料，其质量达到英国BSD476标准，燃烧性能等级达到GB8624标准
B1级，抗疲劳(升降)可达2000次以上；传动部件采用优质钢材；壳体为封闭形式。
工作原理：
可按一个单元或多个单元制作安装，控制机构装于墙面或柱面上，当发生火灾时，控制中心输出信号，使电机或执行机构启动，挡烟垂壁开始工作(也可用手动按钮控制或烟传感器控制)，形成一带高500mm～800mm的挡烟垂壁，各单元徐徐上升直到恢复原位。
展开、收回相关设备联动也可实现自动控制。
技术参数：
1单元下垂或恢复原位时间不超过6s
2电动机：电压AC380V，电流1.1A,功率≤0.18kw
3单元长度:≤8米
4垂壁高度:500(常用)~800mm
5电器配线为600v耐热树脂导线或同性能的阻燃导线,绝缘电阻≥50M Ω。
挡烟垂壁的概念及做法、材料及工作原理
挡烟垂壁的概念及做法、材料及工作原理挡烟垂壁是防火分隔设施的一种，用于火灾时阻挡烟雾在建筑空间内横向流动，以防止火灾蔓延和扩大。
根据《建筑防烟排烟系统技术标准》（GB-2017），挡烟垂壁主要分为电动式和固定式两种。
电动式挡烟垂壁通常由电机、控制系统、传动装置和挡烟垂壁组成。
当火灾探测器报警后，控制系统会启动电机，带动传动装置将挡烟垂壁提升至设定高度，以阻止烟雾横向流动。
同时，控制系统通常还具有自动复位功能，当火灾被扑灭后，挡烟垂壁会自动复位。
固定式挡烟垂壁不具有电动式挡烟垂壁的升降功能，而是由固定的挡烟垂壁和支撑结构组成。
这种挡烟垂壁通常设置在建筑空间的中部或顶部，以阻止烟雾横向流动。
为了确保挡烟效果，固定式挡烟垂壁的高度不应低于50cm。
挡烟垂壁的材料应具有较高的耐火性能，常用的材料包括无机材料（如玻璃纤维增强水泥板、钢化玻璃板等）和有机材料（如酚醛树脂板、聚碳酸酯板等）。
为了确保挡烟效果，挡烟垂壁还应具有一定的抗冲击性能和耐腐蚀性能。
挡烟垂壁的工作原理主要基于热对流原理。
当火灾发生时，高温烟雾会向上扩散，而低温空气则向下流动。
由于热对流的作用，烟雾会向周围扩散，但会受到挡烟垂壁的阻挡。
通过阻止烟雾在建筑空间内横向流动，挡烟垂壁可以有效地防止火灾蔓延和扩大。
挡烟垂壁是防火分隔设施的一种重要组成部分，可以有效地阻止火灾时烟雾的横向流动，保护建筑空间内的人员和财产安全。
建筑外墙面装饰是建筑外观的重要组成部分，其材料及做法的选择直接影响到建筑的风格、美观以及使用性能。
本文将介绍一些常用的建筑外墙面装饰材料及做法，以供参考。
瓷砖是一种常见的外墙面装饰材料，其色彩鲜艳、图案多样，能够营造出各种风格的建筑外观。
瓷砖的优点是耐久性好、易于清洁，但同时也存在一定的缺点，如安装固定不牢固、易脱落等。
涂料是一种常用的外墙面装饰材料，其种类繁多，包括有机涂料、无机涂料、弹性涂料等。
涂料的优点是施工简单、价格便宜，但同时也存在一定的缺点，如耐久性较差、易老化等。

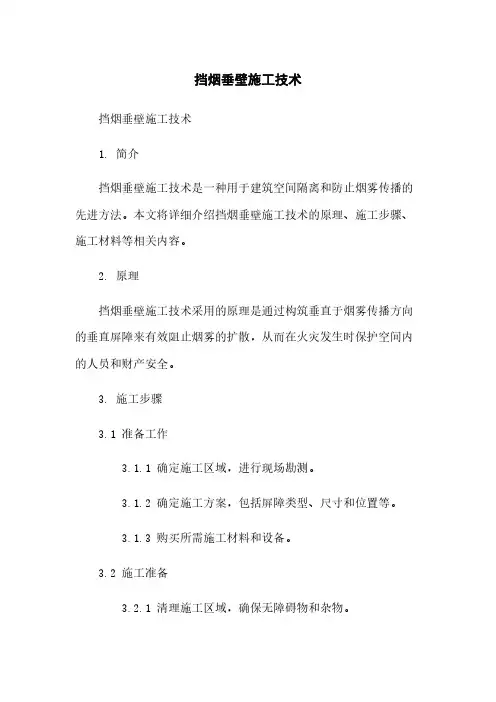

挡烟垂壁施工技术
挡烟垂壁施工技术挡烟垂壁施工技术1. 简介挡烟垂壁施工技术是一种用于建筑空间隔离和防止烟雾传播的先进方法。
本文将详细介绍挡烟垂壁施工技术的原理、施工步骤、施工材料等相关内容。
2. 原理挡烟垂壁施工技术采用的原理是通过构筑垂直于烟雾传播方向的垂直屏障来有效阻止烟雾的扩散，从而在火灾发生时保护空间内的人员和财产安全。
3. 施工步骤3.1 准备工作3.1.1 确定施工区域，进行现场勘测。
3.1.2 确定施工方案，包括屏障类型、尺寸和位置等。
3.1.3 购买所需施工材料和设备。
3.2 施工准备3.2.1 清理施工区域，确保无障碍物和杂物。
3.2.2 安装施工设备，如梯子、脚手架等。
3.3 施工操作3.3.1 安装挡烟屏障的支架，固定在墙壁或屋顶上。
3.3.2 根据设计要求，搭建挡烟屏障的框架结构。
3.3.3 安装玻璃、金属板或防火材料等在挡烟屏障的框架上。
3.3.4 进行施工验收，确保挡烟屏障的质量和效果。
4. 施工材料4.1 屏障支架：一般采用钢材或铝合金材料制作，具有耐高温和抗腐蚀性能。
4.2 屏障材料：可以选择玻璃、金属板或防火材料等作为屏障的构成部分，具有防火和隔热性能。
4.3 固定设备：包括螺栓、螺丝等固定挡烟屏障的设备。
5. 附件本文档所涉及附件如下：附件1：挡烟垂壁施工图纸附件2：挡烟屏障材料清单附件3：挡烟垂壁施工验收报告6. 法律名词及注释本文档所涉及的法律名词及注释如下：1. 建筑空间隔离：指对建筑空间进行有效划分，避免火灾或烟雾蔓延至其他区域，保护人员和财产安全的措施。
2. 烟雾传播：指火灾发生时，烟雾在建筑空间中扩散蔓延的过程。
施工方案之电动挡烟垂壁施工
施工方案之电动挡烟垂壁施工电动挡烟垂壁是指在建筑物的洞口以垂直或倾斜的方式设置烟道挡烟设备，用于抵挡火灾蔓延或烟气传播。
它可用于防止火灾扩散，保护人员逃生和火灾现场的安全。
以下是电动挡烟垂壁施工方案的详细介绍。
施工前的准备工作：1.确定施工的地点和尺寸：根据建筑物的布局和设计需求确定电动挡烟垂壁的具体位置和尺寸。
2.选择合适的设备和材料：根据建筑物的需求和技术要求，选择适合的电动挡烟设备和相应的材料，如不锈钢、铝合金等。
3.设计施工方案：根据实际情况和技术要求，制定电动挡烟垂壁的施工方案，包括安装方式、支架设计等。
4.准备施工设备和人员：根据施工方案，准备所需的设备和人员，如安装工具、吊装设备等。
施工步骤：1.安装挡烟设备：根据设计要求，将电动挡烟设备安装到指定位置，确保设备稳固可靠。
根据实际情况，可以选择挂装式、悬挂式或立柱式等安装方式。
2.安装支架：根据设计方案，安装电动挡烟垂壁的支架，确保支架牢固可靠，能够承受挡烟设备的重量。
3.连接电源：将电动挡烟设备与电源进行连接，并进行电气测试，确保正常工作。
同时，根据需要安装相应的控制设备，如按钮开关、遥控器等。
4.进行调试和测试：对安装完成的电动挡烟垂壁进行调试和测试，确保其正常工作和触发机制可靠。
5.进行防水处理：根据需要，在挡烟设备周围进行防水处理，防止水流渗漏导致设备损坏。
6.进行保养和维护：完成施工后，定期进行挡烟设备的检查、保养和维护工作，确保其长期有效工作。
施工中的安全注意事项：1.施工人员必须经过专业培训，了解挡烟设备的安装和维护要求，并遵守相关安全规范和操作规程。
2.在进行高空作业时，必须使用安全绳索进行保护，确保人员的安全。
3.使用吊装设备时，要确保设备和材料的牢固固定，避免掉落事故的发生。
4.在进行电气连接时，必须断电操作，避免触电事故的发生。
5.施工现场必须设置明显的安全警示标志，以提醒他人注意安全，并设置安全隔离措施，防止他人误入施工区域。
挡烟垂壁简介及施工方法
挡烟垂壁简介及施工方法挡烟垂壁和垂帘的主要材料挡烟垂壁、垂帘应采用不燃烧材料制作，目耐火极限不低于0.5h。
用于吊顶以下时，吊顶下沿车站纵向下挂设置的挡烟垂壁选用递明加丝防火玻璃，高度为吊顶下500㎜．当吊顶为镂空吊顶时，吊顶上部的挡烟垂壁应向上延伸至结构粱。
不仅可以满足挡烟防火功能需要，更因其通透性好，挡烟垂壁离地面不应小于2. 3m。
(1)无机纤维防火帘片：安装在装饰吊顶内，有效下降高度应在吊顶下不小于500㎜。
站台中部垂帘下垂高度与沿车站纵向设置的挡烟垂壁底部平齐。
当吊顶为镂空吊顶时，挡烟垂帘上方至结构顶板需用防火布封堵。
用于吊顶以上，为柔性材料，适应吊顶内管线、设备分布及主结构形状。
(2)防火板：用于轨道上方，采用6mm厚复合式钢结构加固，其防火性能高于设计指标，更具备牢固性和安全可靠性。
(3)金属材料：方钢、角钢、扁钢、不锈钢等，用于整体结构拼装、加固、吊装和表面装饰，除不锈钢板外，出厂前均做防锈、防火处理。
（4）标准件系列：吊装用胀栓、射钉等渗入结构内部的加固件，采用优质合格产品。
螺栓、螺母、弹垫等连接紧固件，采用优质镀锌产品，具有防潮、防锈、防腐作用。
防火玻璃横向加固用胶垫、竖向间隙用玻璃胶，使其遇有高温即可融化，以满足防火玻璃高温膨胀时有相应空间。
施工顺序挡烟垂帘垂壁根据设计要求和现场实际情况采取如下施工顺序：搭设脚手架一放线一打眼--上胀栓一焊骨架、吊件一安装骨架、吊件一调整水平、垂直度--安装防火帘片防火板一安装防火玻璃一安装不锈钢玻璃盖板。
注意：挡烟垂壁每档连接处留有的5mm间隙，用透明防火胶粘接，并保证防火玻璃遇高温时有膨胀的空间。
安装下了前应进行现场实地测量，保证下料尺寸合理、准确，均匀分段，夹丝玻璃吊装孔的不为分布也要合理，玻璃上部不锈钢装饰条应有一定强度，不能太软，两块夹丝玻璃板连接处下部应采用不锈钢卡子卡牢。
卡子还可固定、校正两块玻璃板在一条直线上。
增加挡烟垂壁的美观程度。
挡烟垂壁施工方案
挡烟垂壁施工方案
注意事项：
1.施工过程中严格按照施工方案施工，避免坠物伤人。
2.对胶封的擦洗切不可使用水或湿布。
一、施工工艺
放线定位——上部吊杆安装——玻璃安装——注密封胶——表面清洁和验收
二、施工方法
1、放线定位：挡烟垂壁定位轴线的测量放线必须与主体结构的主轴线平行或垂直，以免挡烟垂壁施工和室内装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。
2、上部吊杆安装：注意检查丝杆和金属膨胀管的牢固，选用的丝杆和金属膨胀管质量要可靠，钻孔孔径和深度要符合金属膨胀管厂家的技术规定，孔内灰渣要清吹净所有丝杆安装完毕后，应进行隐蔽工程质量验收，请监理工程师验收签字，验收合格后再涂刷防锈漆。
3、玻璃安装：检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。
用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。
安装电动吸盘机。
电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。
在玻璃适当位置安装手动吸盘、侧边保护胶套。
手工或电动将玻璃移近就位位置后，搬运工听从指挥长的命令操作，使玻璃对准位置徐徐靠近。
上层工人要把握好玻璃，防止玻璃在升降移位时碰撞。
固定式挡烟垂壁施工工艺流程
固定式挡烟垂壁施工工艺流程我呀，就跟你唠唠这固定式挡烟垂壁施工工艺流程。
咱先得瞧瞧这施工的地儿，那现场啊，有时候乱糟糟的，各种材料堆得到处都是。
工人师傅们呢，一个个灰头土脸的，眼神里却透着一股子认真劲儿。
这第一步啊，得先进行测量放线。
我就看着那师傅，拿着个小工具，眯着眼，对着墙面和天花板比来比去的，嘴里还嘟囔着：“这尺寸可不能差喽，差一点这挡烟垂壁可就安不好喽。
”他那脸上的皱纹都跟着动，像一道道小沟壑。
量好了尺寸，接下来就是制作挡烟垂壁的框架了。
那些个金属材料啊，在师傅的手里就跟听话的小物件似的。
师傅们拿着电焊机，那火花子“呲呲”地冒，就像小烟花一样。
旁边的小徒弟看着，眼睛瞪得大大的，一脸的好奇，还时不时地问：“师傅，这咋整的啊？”师傅就不耐烦地说：“去去去，好好看着，别在这儿瞎问。
”其实啊，师傅心里是想让小徒弟多学着点呢。
框架做好了，就得安装固定件了。
这时候啊，师傅们又得爬上爬下的。
那梯子晃晃悠悠的，看得我都揪心。
师傅却跟没事人似的，把固定件一个一个地安装得稳稳当当的。
我就想啊，这师傅的手艺可真是了不得。
然后呢，就是安装挡烟垂壁的板材了。
那板材有的光滑得很，反光能把人的脸都照出来。
师傅们小心翼翼地抬着板材，就像抬着个宝贝似的，一点点地往框架上安。
安的时候还得调整位置，不能歪一点，要是歪了，这烟可就挡不好了呀。
最后啊，就是检查验收了。
那些个检查的人啊，拿着个小本子，这儿看看，那儿敲敲，眼睛里透着挑剔。
师傅们呢，就站在一旁，紧张得大气都不敢出，就盼着能顺顺利利地通过验收。
要是有一点不合格，师傅们就得重新弄，那可就麻烦喽。
这固定式挡烟垂壁施工啊，看着简单，其实这里面的门道可多着呢。
