渗压计及测压管施工方案
水库渗压监测施工方案及流程
水库渗压监测施工方案及流程大坝安全监测1.1 渗流量监测小型水库开展渗流量监测，大坝存在渗漏明流且适宜安装监测设备的应设置渗流量监测点，其他情况根据需要设置。
（1）渗流量监测点根据工程规模和分区条件等设置。
（1）渗流量监测方式根据渗流量大小和汇集排水条件采用容积法或量水堰法。
1.2 渗流压力监测水库大坝应设置渗流压力监测，大坝渗流压力监测一般在最大坝高、穿坝建筑物附近或其他渗流、变形较大坝段设置1~2个监测横断面。
对坝长超过100m的可增加监测横断面，对坝高15m以上可根据绕坝渗流情况设置绕坝渗流监测断面。
渗流压力监测断面一般设置2~3个监测点，基本要求如下：（1）土石坝中均质坝、心墙坝、斜墙坝监测点一般设置在坝顶、坝脚，必要时在下游坝坡增设1个监测点，对坝下埋涵根据需要设置监测点；（2）混凝土坝及砌石坝根据廊道、帷幕和渗流情况设置扬压力监测点；渗流压力监测宜采用在测压管中安装渗压计进行自动监测，渗压计可采用振弦式等。
在测压管与渗压计渗流压力比测时，可采用测深钟、电测水位计观测测压管水位。
1.3 变形监测变形监测应根据工程规模、坝型特点、坝高坝长及下游影响确定。
对坝高超过30m或下游影响较大的土石坝，或坝高超过50m或下游影响大的混凝土坝、砌石坝，应设置表面变形监测设施。
其他小型水库，根据规范要求，结合工程实际，落实大坝变形监测设施设置。
土石坝以表面垂直位移监测为主，混凝土坝、砌石坝以表面水平位移监测为主。
变形监测断面根据坝型坝高等情况设置，宜在坝顶下游侧设置一个变形监测纵断面，对土石坝必要时可增设一个监测横断面。
大坝两侧选择基础稳定的部位至少分别设置1个工作基点，并设置1个校核基点。
大坝安全监测终端HLU-8600 是一款针对大坝安全监测的低功耗控制器，产品集数据采集和视频传输于一体。
采用工业化设计，配备多种采集接口和通信接口，内部软件兼容水文、水资源标准协议，能够满足河流水文、水资源、墒情、气象、灌区等方面的应用需求，同时采用开放式设计，可扩展性强，方便进行硬件和软件的升级，满足用户定制化需求。

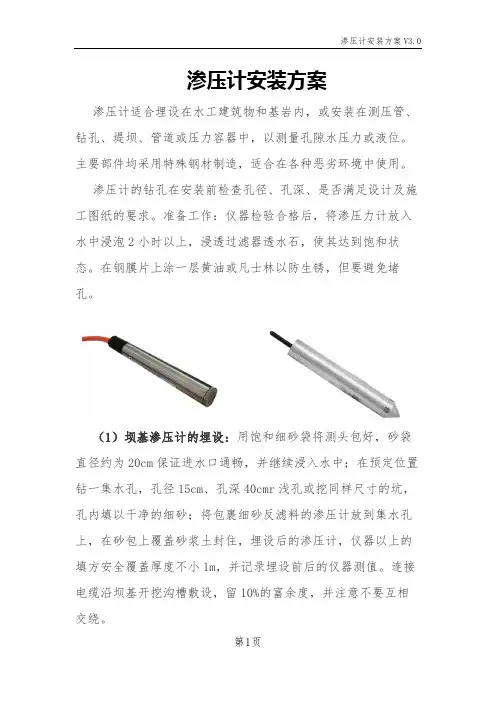

渗压计安装方案
渗压计安装方案渗压计适合埋设在水工建筑物和基岩内，或安装在测压管、钻孔、堤坝、管道或压力容器中，以测量孔隙水压力或液位。
主要部件均采用特殊钢材制造，适合在各种恶劣环境中使用。
渗压计的钻孔在安装前检查孔径、孔深、是否满足设计及施工图纸的要求。
准备工作：仪器检验合格后，将渗压力计放入水中浸泡2小时以上，浸透过滤器透水石，使其达到饱和状态。
在钢膜片上涂一层黄油或凡士林以防生锈，但要避免堵孔。
（1）坝基渗压计的埋设：用饱和细砂袋将测头包好，砂袋直径约为20cm保证进水口通畅，并继续浸入水中；在预定位置钻一集水孔，孔径15cm、孔深40cmr浅孔或挖同样尺寸的坑，孔内填以干净的细砂；将包裹细砂反滤料的渗压计放到集水孔上，在砂包上覆盖砂浆土封住，埋设后的渗压计，仪器以上的填方安全覆盖厚度不小1m，并记录埋设前后的仪器测值。
连接电缆沿坝基开挖沟槽敷设，留10%的富余度，并注意不要互相交绕。
（2）在坝体施工缝埋设渗压计：在浇筑下一层混凝土时，在埋设位置的层面预留一个深30cm、直径20cm的孔；在孔内铺一层细砂，将渗压计放在砂垫层上；用细砂将渗压计埋好，孔口放一盖板，再浇筑混凝土。
（3）在坝体混凝土内埋设渗压计：在测头上包上装有干净的饱和细砂的砂袋，细纱包的体积约为1000cm3。
将渗压计固定在设计位置上，防止水泥浆进入渗压计内部，使仪器进水口通畅。
（4）坝基深孔内渗压计的埋设：在坝基深孔内埋设渗压计时，深孔直径不小于110mm，孔深达到设计深度，超深一般不大于10cm。
埋设前测量好孔深，先将仪器装入能放入孔内的砂包中，包中装细砂，向孔内倒入30cm厚的中粗纱，然后将装有仪器的砂包吊入孔底。
如孔太深，砂包及电缆自重超过电缆强度时，可用钢丝吊住砂包，并把电缆绑在钢丝上进行吊装，以免电缆损坏，再在上面填入40cm厚细砂，然后填20cm厚，再在余孔段灌入水泥膨润土浆或预缩水泥砂浆。
电缆采用PVC软管保护，用铅丝与测头相连。
渗压计及测压管施工方案范文
渗压计及测压管施工方案测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图[图号：NJ54 SG-51-6(5)(6)(7)]，在闸坝基础布置测压管（内设渗压计）7套，监测坝基扬压力；在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
我部对测压管及渗压计安装埋设提出以下施工技术方案。
1.仪器布置和工程量1.1坝基渗流监测在监测剖面闸0+003.00m的坝基范围内顺坝轴向布设7套测压管（内设渗压计），钻孔埋设，深入坝基1米，渗压计及测压管设计位置和设计工程量如下：坝基渗压计及测压管设计位置和设计工程量表1.2绕坝渗流监测在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整，渗压计电缆实际长度根据管线去向确定。
设计位置和设计工程量如下：绕坝渗流测压管设计位置和设计工程量表2.仪器设备和材料性能参数2.1测压管2.1.1进水管、导管和沉淀管进水管：φ50镀锌钢管，进水孔φ8mm，呈梅花型布置，水平方向沿管壁周长均匀布成6排；竖向孔距为50mm，每节钢管两端加工外丝扣；导管和沉淀管：φ50镀锌钢管、外箍接头、管顶盖和管底盖，每节钢管两端加工外丝扣。
2.1.2无纺土工布300g/m2，等效孔径095＜0.12mm，垂直渗透系数10-2cm/s。
2.1.3孔内回填料反滤料：干净砾石，粒径10~15mm。
沥青麻布：位于测压管建基面，用于封孔时隔离水泥浆。
水泥砂浆：C15水泥砂浆2.1.4测压管顶保护盒管帽：φ260mm带丝扣和止水垫圈管帽；管盖：φ50镀锌管堵头，带电缆穿线孔；2.2渗压计生产厂家：南京达捷大坝安全技术发展公司；传感器类型：振弦式；型号规格：SXX-150；测量范围：0.5MPa；分辨率：0.2％F.S；2.3读数仪表生产厂家：基康仪器（北京）有限公司；型号：BGK408；测量范围：400～4500Hz；温度测量范围：-30～70℃；分辨率：频率0.1Hz，温度 0.1℃；示值误差：＜0.002%。
监测仪器埋设方法
关于上报瓦斯河龙洞水电站安全监测仪器埋设施工措施的报告致：西江肇庆水电有限公司监理部根据龙洞水电站工程进展需求，现将安全监测仪器（测压管、渗压计、温度计、锚杆应力计、多点位移计、遥测水位计、绕渗孔管、双标倒垂校测系统、真空激光准直系统）埋设施工措施上报贵部，请审批。
附：1.测压管埋设施工措施2.渗压计埋设施工措施3.温度计埋设施工措施4.锚杆应力计埋设施工措施5.多点位移计埋设施工措施6.遥测水位计埋设施工措施7.绕渗孔管埋设施工措施8.双标倒垂校测系统埋设施工措施9.真空激光准直系统埋设施工措施瓦斯河龙洞水电站安全监测项目部项目经理：年月日1、钻孔：按设计深度钻孔，孔径76mm，深度10～。
2、测压管钻孔完成后进行灵敏性检验。
检验采用压水试验法，水压力为～。
如漏水量极小或不漏水时，要加深钻孔或重新钻孔。
3、准备好导管，导管底部为钻有小孔的花管段，并用土工布包裹。
导管采用Φ76mm的PVC管。
4、将导管放入孔内，下管过程中，必须连接严密，吊系牢固，保持管身顺直。
5、导管周围先填入5～10mm砾石1.5m，上部再填入5～10mm砾石0.2m,在上面填2～5mm的小砾石0.2m，上部填入普通水泥混凝土，最上面为0.5m水泥砂浆。
6、将包有无纺土工布的渗压计放入导管内。
7、孔口保护装置力求简单、牢靠，操作方便，适应于无压、有压的情况，并具有自动化监测的功能。
拟采用定型产品，具有渗压计电缆出口，可连接压力表有水嘴显示孔内是否有压等功能。
测压管的安装方法如图所示。
1、在钻孔中的安装对于钻孔埋设的孔隙水压力计，钻孔孔径Φ76mm 、孔深约~，在钻孔完成及仪器安装埋设前均需将孔内清洗干净。
在孔隙水压力计检测合格后，仪器安装埋设前，取下透水石，在钢膜片上涂—层防锈油，将其放入去气水中浸泡2小时以上，使透水石充分饱和，排除透水石中的气泡，然后将其放入预制无纺布袋中，用中细砂包裹测头并充满布袋，再浸泡到水中待用。
安装埋设时先在孔底回填中粗砂约25cm ，然后将装有孔隙水压力计的无纺布袋放入孔内，准确测量仪器埋设高程后，再回填中粗砂至孔口约15cm ，仪器周围形成砂包裹体。
渗压计及测压管施工方案设计
测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图[图号：NJ54 SG-51-6(5)(6)(7)]，在闸坝基础布置测压管（内设渗压计）7套，监测坝基扬压力；在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
我部对测压管及渗压计安装埋设提出以下施工技术方案。
1.仪器布置和工程量1.1坝基渗流监测在监测剖面闸0+003.00m的坝基范围内顺坝轴向布设7套测压管（内设渗压计），钻孔埋设，深入坝基1米，渗压计及测压管设计位置和设计工程量如下：坝基渗压计及测压管设计位置和设计工程量表1.2绕坝渗流监测在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整，渗压计电缆实际长度根据管线去向确定。
设计位置和设计工程量如下：绕坝渗流测压管设计位置和设计工程量表2.仪器设备和材料性能参数2.1测压管2.1.1进水管、导管和沉淀管进水管：φ50镀锌钢管，进水孔φ8mm，呈梅花型布置，水平方向沿管壁周长均匀布成6排；竖向孔距为50mm，每节钢管两端加工外丝扣；导管和沉淀管：φ50镀锌钢管、外箍接头、管顶盖和管底盖，每节钢管两端加工外丝扣。
2.1.2无纺土工布300g/m2，等效孔径095＜0.12mm，垂直渗透系数10-2cm/s。
2.1.3孔内回填料反滤料：干净砾石，粒径10~15mm。
沥青麻布：位于测压管建基面，用于封孔时隔离水泥浆。
水泥砂浆：C15水泥砂浆2.1.4测压管顶保护盒管帽：φ260mm带丝扣和止水垫圈管帽；管盖：φ50镀锌管堵头，带电缆穿线孔；2.2渗压计生产厂家：南京达捷大坝安全技术发展公司；传感器类型：振弦式；型号规格：SXX-150；测量范围：0.5MPa；分辨率：0.2％F.S；2.3读数仪表生产厂家：基康仪器（北京）有限公司；型号：BGK408；测量范围：400～4500Hz；温度测量范围：-30～70℃；分辨率：频率0.1Hz，温度 0.1℃；示值误差：＜0.002%。
渗压计及测压管施工方案范文
渗压计及测压管施工方案测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图[图号：NJ54 SG-51-6(5)(6)(7)]，在闸坝基础布置测压管（内设渗压计）7套，监测坝基扬压力；在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
我部对测压管及渗压计安装埋设提出以下施工技术方案。
1.仪器布置和工程量1.1坝基渗流监测在监测剖面闸0+003.00m的坝基范围内顺坝轴向布设7套测压管（内设渗压计），钻孔埋设，深入坝基1米，渗压计及测压管设计位置和设计工程量如下：坝基渗压计及测压管设计位置和设计工程量表1.2绕坝渗流监测在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整，渗压计电缆实际长度根据管线去向确定。
设计位置和设计工程量如下：绕坝渗流测压管设计位置和设计工程量表2.仪器设备和材料性能参数2.1测压管2.1.1进水管、导管和沉淀管进水管：φ50镀锌钢管，进水孔φ8mm，呈梅花型布置，水平方向沿管壁周长均匀布成6排；竖向孔距为50mm，每节钢管两端加工外丝扣；导管和沉淀管：φ50镀锌钢管、外箍接头、管顶盖和管底盖，每节钢管两端加工外丝扣。
2.1.2无纺土工布300g/m2，等效孔径095＜0.12mm，垂直渗透系数10-2cm/s。
2.1.3孔内回填料反滤料：干净砾石，粒径10~15mm。
沥青麻布：位于测压管建基面，用于封孔时隔离水泥浆。
水泥砂浆：C15水泥砂浆2.1.4测压管顶保护盒管帽：φ260mm带丝扣和止水垫圈管帽；管盖：φ50镀锌管堵头，带电缆穿线孔；2.2渗压计生产厂家：南京达捷大坝安全技术发展公司；传感器类型：振弦式；型号规格：SXX-150；测量范围：0.5MPa；分辨率：0.2％F.S；2.3读数仪表生产厂家：基康仪器（北京）有限公司；型号：BGK408；测量范围：400～4500Hz；温度测量范围：-30～70℃；分辨率：频率0.1Hz，温度 0.1℃；示值误差：＜0.002%。
大坝监测仪器施工方案
大坝监测仪器施工方案(振弦渗压计)施工前的那个早晨，我站在大坝的岸边，望着波光粼粼的湖面，心中浮现出一幅施工的画面。
振弦渗压计的安装，对于这座大坝来说，至关重要。
我将用我十年的经验，为大家详细阐述这个施工方案。
一、项目背景这座大坝，承载着无数人的希望和期待，它的安全至关重要。
为了确保大坝的安全运行，我们需要对大坝进行实时监测，而振弦渗压计就是其中的关键设备。
它能够实时监测大坝内部的渗透压力，为我们的决策提供依据。
二、施工目标1.确保振弦渗压计的安装位置准确无误，满足监测需求。
2.保证振弦渗压计的安装质量，确保设备稳定运行。
3.提高监测数据的准确性，为我国大坝安全提供有力保障。
三、施工准备1.施工人员：选拔具有丰富经验的施工队伍，进行专业培训，确保施工质量。
2.施工材料：提前准备好振弦渗压计、电缆、支架等施工所需材料。
3.施工工具：准备好电钻、扳手、螺丝刀等施工工具。
四、施工步骤1.测量定位：根据设计图纸，确定振弦渗压计的安装位置。
使用测量仪器进行精确测量，确保位置准确无误。
2.钻孔安装：在测量定位的基础上，使用电钻进行钻孔，孔径要略大于振弦渗压计的直径。
孔深要满足设备安装要求。
3.安装支架：将支架固定在钻孔周围，确保支架牢固可靠。
支架的高度要满足振弦渗压计的安装要求。
4.安装振弦渗压计：将振弦渗压计插入孔内，调整位置，使其与支架紧密连接。
连接电缆，确保电缆线不缠绕、不打结。
5.固定电缆：使用电缆卡子将电缆固定在支架上，确保电缆线不受到外界影响。
6.调试设备：对振弦渗压计进行调试，确保设备运行正常。
检查电缆连接是否牢固，设备是否稳定。
7.数据采集：在设备运行正常后，进行数据采集。
将采集到的数据传输至监控中心，进行分析处理。
8.施工验收：在设备安装完成后，组织专家进行验收，确保施工质量。
五、施工注意事项1.施工过程中，要严格遵守操作规程，确保施工安全。
2.遇到特殊情况，要及时与项目负责人沟通，确保施工顺利进行。
渗压计及测压管施工方案
渗压计及测压管施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图[图号：NJ54 SG-51-6(5)(6)(7)]，在闸坝基础布置测压管（内设渗压计）7套，监测坝基扬压力；在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
我部对测压管及渗压计安装埋设提出以下施工技术方案。
1.仪器布置和工程量坝基渗流监测在监测剖面闸0+的坝基范围内顺坝轴向布设7套测压管（内设渗压计），钻孔埋设，深入坝基1米，渗压计及测压管设计位置和设计工程量如下：坝基渗压计及测压管设计位置和设计工程量表绕坝渗流监测在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整，渗压计电缆实际长度根据管线去向确定。
设计位置和设计工程量如下：绕坝渗流测压管设计位置和设计工程量表2.仪器设备和材料性能参数测压管2.1.1进水管、导管和沉淀管进水管：φ50镀锌钢管，进水孔φ8mm，呈梅花型布置，水平方向沿管壁周长均匀布成6排；竖向孔距为50mm，每节钢管两端加工外丝扣；导管和沉淀管：φ50镀锌钢管、外箍接头、管顶盖和管底盖，每节钢管两端加工外丝扣。
2.1.2无纺土工布300g/m2，等效孔径095＜，垂直渗透系数10-2cm/s。
2.1.3孔内回填料反滤料：干净砾石，粒径10~15mm。
沥青麻布：位于测压管建基面，用于封孔时隔离水泥浆。
水泥砂浆：C15水泥砂浆2.1.4测压管顶保护盒管帽：φ260mm带丝扣和止水垫圈管帽；管盖：φ50镀锌管堵头，带电缆穿线孔；渗压计生产厂家：南京达捷大坝安全技术发展公司；传感器类型：振弦式；型号规格：SXX-150；测量范围：；分辨率：％；读数仪表生产厂家：基康仪器（北京）有限公司；型号：BGK408；测量范围：400～4500Hz；温度测量范围：-30～70℃；分辨率：频率，温度℃；示值误差：＜%。
