大空间智能主动喷水灭火系统施工工艺
大空间智能主动喷水灭火系统施工工艺大空间智能型主动喷水灭火系统（即自动消防水炮灭火系统）由给水管网和电器控制二部分组成。
自动消防水炮给水管网由自动消防水炮体（含定位器）、电动阀门、水流指示器、供水管路、消防水泵及水池；电器控制部分由消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防水炮集中控制盘以及消防水泵控制等部分组成。
5.1 施工准备5.1.1主要机具准备：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。
5.1.2作业条件准备：施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。
5.2 报警探测器及管线施工工艺5.2.1穿线导管的施工5.2.1.1镀锌的钢导管,可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面不小于4mm2;5.2.1.2当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线;当镀锌钢导管采用螺纹连接时,连接处的两端用专用接地卡固定跨接接地线;5.2.1.3金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接;5.2.1.4金属导管的内外壁均应防腐处理,埋设于混凝土的导管内壁应防腐处理,外壁可不防腐处理;5.2.1.5管子入盒时,盒外应套锁母,内侧应装保护口,在吊顶内敷设时盒的内外侧均应套锁母;5.2.1.6穿线导管敷设时无弯曲长度超过45m,由一个弯曲长度超过30m,由两个弯曲长度超过20m,由三个弯曲长度超过12m时,均应在便于接线处装设接线盒；5.2.1.7吊装线槽的吊杆直径不应小于6mm,线槽的直线段每隔1-1.5m设置吊点或支点,其接头处距接线盒0.2m处,走向改变或转角处均应设支吊点；5.2.1.8管子的弯曲半径：穿线管为大于6倍管径的弯曲半径，电缆保护管为大于10-15倍管径的弯曲半径。
大空间智能消防灭火系统

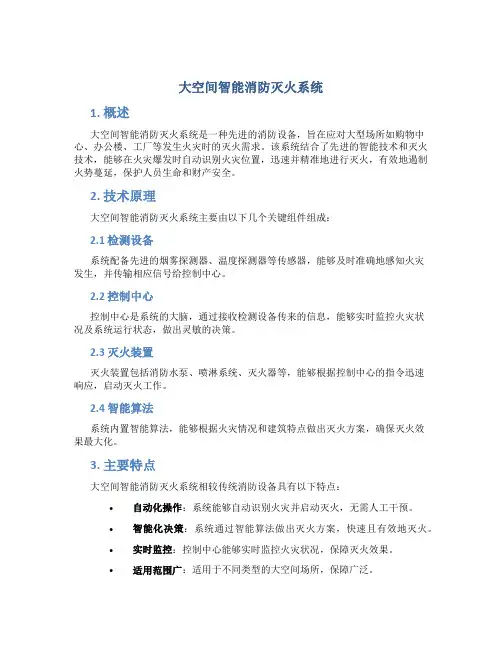

大空间智能消防灭火系统1. 概述大空间智能消防灭火系统是一种先进的消防设备，旨在应对大型场所如购物中心、办公楼、工厂等发生火灾时的灭火需求。
该系统结合了先进的智能技术和灭火技术，能够在火灾爆发时自动识别火灾位置，迅速并精准地进行灭火，有效地遏制火势蔓延，保护人员生命和财产安全。
2. 技术原理大空间智能消防灭火系统主要由以下几个关键组件组成：2.1 检测设备系统配备先进的烟雾探测器、温度探测器等传感器，能够及时准确地感知火灾发生，并传输相应信号给控制中心。
2.2 控制中心控制中心是系统的大脑，通过接收检测设备传来的信息，能够实时监控火灾状况及系统运行状态，做出灵敏的决策。
2.3 灭火装置灭火装置包括消防水泵、喷淋系统、灭火器等，能够根据控制中心的指令迅速响应，启动灭火工作。
2.4 智能算法系统内置智能算法，能够根据火灾情况和建筑特点做出灭火方案，确保灭火效果最大化。
3. 主要特点大空间智能消防灭火系统相较传统消防设备具有以下特点：•自动化操作：系统能够自动识别火灾并启动灭火，无需人工干预。
•智能化决策：系统通过智能算法做出灭火方案，快速且有效地灭火。
•实时监控：控制中心能够实时监控火灾状况，保障灭火效果。
•适用范围广：适用于不同类型的大空间场所，保障广泛。
4. 应用场景大空间智能消防灭火系统适用于以下场景：•商场和超市：能够快速有效地响应火灾，减少人员伤亡和财产损失。
•工厂和仓库：确保生产设备和原材料的安全，提高生产效率。
•写字楼和公共机构：保障办公人员和公众的生命财产安全。
5. 发展趋势随着城市建设、科技进步和消防安全意识的提升，大空间智能消防灭火系统将逐渐成为消防行业的主流，未来的发展趋势包括：•智能化更加深入：系统将会更加智能化，能够与建筑智能系统、大数据平台等进行联动。
•更加精准的灭火技术：灭火技术将不断创新，实现更加精准的灭火效果，减少灭火过程对建筑的损坏。
•更广泛的应用范围：随着技术的不断进步，大空间智能消防灭火系统将在更多场景得到应用。
大空间智能型主动喷水灭火系统装置安装维护指南
大空间智能型主动喷水灭火系统装置安装维护指南大空间智能型主动喷水灭火系统装置是一种全天候主动火灾监控，全方位的主动射水灭火。
当其保护的现场一旦发生火灾，大空间智能水炮消防灭火装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。
下面是深圳共安的小编带来的大空间智能型主动喷水灭火系统装置安装维护指南。
1．大空间智能型主动喷水灭火系统装置发生误动作时，应及时按下现场控制箱的阀电源开关切断电磁阀电源；2．安装在舞台、演播厅、可兼作演艺用的场所的大空间智能型主动喷水灭火系统装置，在演出及排练时，应将灭火装置切换到手动状态或关闭装置电源；3．现场有电气焊、明火作业时，应将大空间智能型主动喷水灭火系统装置切换到手动状态或关闭灭火装置电源；4．建议在大空间智能型主动喷水灭火系统装置的电磁阀前安装过滤器，防止喷水后因管网杂质导致电磁阀关闭不严出现漏水现象；5．搬动、安装大空间智能型主动喷水灭火系统装置时，要注意保护灭火装置最下面的传感器，不要将大空间智能型主动喷水灭火系统装置直接置于桌面或放于地上，以免传感器破碎；6．严禁用力扳动水平机构和垂直(喷嘴)机构，以免损坏大空间智能型主动喷水灭火系统装置内的限位开关，尤其安装时应用工具转动水炮进水管，严禁抱住炮体强行转动；7．大空间智能型主动喷水灭火系统装置的外接导线应采用金属软管保护，金属软管应与系统的电线管可靠连接。
8．禁止将大空间智能型主动喷水灭火系统装置安装到室外。
以上是深圳共安带来的简单介绍，如果您还想了解更多消防方面的知识或者采购消防设备，可以点击下方的图片了解您感兴趣的内容，您也可以打我们的电话或者点击我们的官网进行咨询，我们会有专业的服务人员为你提供服务。
深圳共安智能科技有限公司经过十多年的开拓创新，荣获多项国家专利产品。
我公司的主要产品有自动喷水灭火系统、泡沫灭火系统、细水雾冷却消防保护系统、消防炮、消防箱等系列产品。
大空间灭火装置说明书
一、大空间智能灭火装置简介大空间智能灭火装置是针对当前大空间建筑消防，将红外传感、紫外传感、信号处理、远程控制、机械传动等技术集于一身的新一代高科技消防产品。
当被保护场所发生火情，装置能迅速发现，快速启动，同时发出预报警信号，在30秒内完成针对火点的定位，判断后射水灭火，同时发出信号，联动电磁阀、水泵、消防报警器等配套设备，火灾扑灭后自动关闭电磁阀。
如有复燃，重复所有动作。
该系列产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了火灾后变成水灾的危害，具有很高的性价比。
产品广泛应用于：大型厂房仓库、大型展览馆、体育馆、大型商场、影剧院、候车（机）厅等大空间场所。
二、各型号灭火装置介绍2.1 早期抑制智能定位灭火装置（水炮）2.1.1 工作原理本装置将红外传感、紫外传感、信号处理、远程控制、机械传动等技术有机结合在一起，全天候自动监测保护范围内的火情。
当火灾探测器初步发现监控区域内的火情后向消防控制室发送预报警信号，同时声光报警，此时本装置根据预先设定的手自动状态（通过现场控制箱操作面板或者控制室操作台面板设置）进行处理：灭火装置处于自动状态：将进行水平、垂直扫描定位，确认火情后，自动启动消防水泵，打开电磁阀喷水灭火，期间可随时切换到手动状态进行手动控制。
灭火装置处于手动状态：通过现场控制箱操作面板，或者通过控制室操作台面板，根据现场视频画面进行灭火装置的手动定位，完成定位后手动打开电磁阀，开启消防水泵进行灭火。
型号尺寸 A B C D E F G H JФФ110 423 334 158 78 147 56 ESIP-YKS6/6-25X2-1 Ф33175ФESIP-YKS6/8-50X2-1 Ф60Ф110 600 397 158 140 268 56258图2.1.2.1 早期抑制智能定位灭火装置外形尺寸图2.1.2.2 早期抑制智能定位灭火装置管路结构图2.1.2.3 不选用现场控制箱的装置与电源和信号的连接图图2.1.2.4 选用现场控制箱的装置与电源和信号的连接图2.1.3 主要技术参数●工作电压：220VAC/0.5A●功耗：监视≤2W，扫描≤50W●通讯方式：RS485（连到现场控制箱）●火灾响应时间：≤30s●水平方向旋转范围：360°●垂直方向旋转范围：仰角10°，俯角90°●喷水方式：直射后往复摆动●工作环境温度：4 ~ 55℃2.1.4 接线定义：●灭火装置电源220VAC：3根（红：火线，蓝：零线，黄绿：保护地）●电磁阀电源220VAC：2根（红：火线，蓝：零线）●接电磁阀：2根（绿，无极性）●报警线：2根（黄，无源触点，信号反馈或给信号模块）●联动线：2根（黑，无源触点，作为启泵信号）●RS485通讯线：2根（1对双绞线，红：A，蓝：B）注意：1)当选用现场控制箱时，灭火装置电源和电磁阀电源从对应该灭火装置的现场控制箱接线，报警信号和联动信号（启泵）从现场控制箱接线；2)当不选用现场控制箱时，报警信号和联动信号（启泵）从灭火装置接线，此时，不接通讯线。
关于大空间智能型主动喷水灭火系统的应用

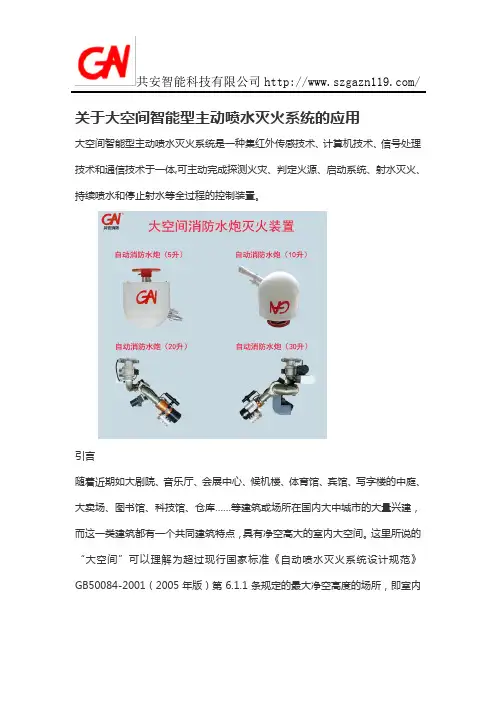

共安智能科技有限公司/关于大空间智能型主动喷水灭火系统的应用大空间智能型主动喷水灭火系统是一种集红外传感技术、计算机技术、信号处理技术和通信技术于一体,可主动完成探测火灾、判定火源、启动系统、射水灭火、持续喷水和停止射水等全过程的控制装置。
引言随着近期如大剧院、音乐厅、会展中心、候机楼、体育馆、宾馆、写字楼的中庭、大卖场、图书馆、科技馆、仓库……等建筑或场所在国内大中城市的大量兴建，而这一类建筑都有一个共同建筑特点，具有净空高大的室内大空间。
这里所说的“大空间”可以理解为超过现行国家标准《自动喷水灭火系统设计规范》GB50084-2001（2005年版）第6.1.1条规定的最大净空高度的场所，即室内共安智能科技有限公司/净空高度大于8m的民用建筑和工业建筑、大于9m的仓库、以及室内净空高度大于12m的采用快速响应早期抑制喷头的仓库等。
由于大空间场所在工程设计中经常遇到，而现行《自动喷水灭火系统设计规范》对大空间场所的喷淋系统设置又未做出明确规定。
在已建或在建的会展中心、机场、大型商场等多项大空间建筑消防设计和使用中已经多次尝试采用“大空间智能型主动喷水灭火系统”，这种系统有测试数据，经工程实践证明是大空间场所行之有效的灭火设施。
系统简介大空间智能型主动喷水灭火系统是一种集红外传感技术、计算机技术、信号处理技术和通信技术于一体,可主动完成探测火灾、判定火源、启动系统、射水灭火、持续喷水和停止射水等全过程的控制装置。
系统组成和种类大空间智能型主动喷水灭火系统是由智能型灭火系统装置、信号阀组、水流指示器等组件以及管道、供水设施等组成。
而智能型灭火装置包括三种装置：大空间共安智能科技有限公司/智能灭火装置；自动扫描射水灭火装置；自动扫描射水高空水炮灭火装置等三种。
大空间智能灭火装置由智能型红外探测组件、大空间大流量喷头和电磁阀组组成。
装置能主动探测着火部位并开启喷头喷水灭火，灭火喷水面为圆形，保护半径4～6m、安装高度为6～25m，喷水流量≥5L/s，工作压力0.12～0.25MPa。
大空间智能型主动喷水灭火系统

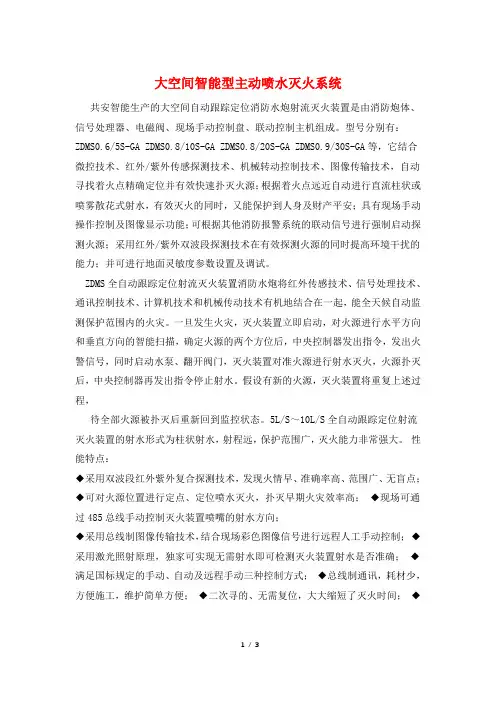

大空间智能型主动喷水灭火系统共安智能生产的大空间自动跟踪定位消防水炮射流灭火装置是由消防炮体、信号处理器、电磁阀、现场手动控制盘、联动控制主机组成。
型号分别有：ZDMS0.6/5S-GA ZDMS0.8/10S-GA ZDMS0.8/20S-GA ZDMS0.9/30S-GA等，它结合微控技术、红外/紫外传感探测技术、机械转动控制技术、图像传输技术，自动寻找着火点精确定位并有效快速扑灭火源；根据着火点远近自动进行直流柱状或喷雾散花式射水，有效灭火的同时，又能保护到人身及财产平安；具有现场手动操作控制及图像显示功能；可根据其他消防报警系统的联动信号进行强制启动探测火源；采用红外/紫外双波段探测技术在有效探测火源的同时提高环境干扰的能力；并可进行地面灵敏度参数设置及调试。
ZDMS全自动跟踪定位射流灭火装置消防水炮将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾。
一旦发生火灾，灭火装置立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、翻开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。
假设有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。
5L/S～10L/S全自动跟踪定位射流灭火装置的射水形式为柱状射水，射程远，保护范围广，灭火能力非常强大。
性能特点：◆采用双波段红外紫外复合探测技术，发现火情早、准确率高、范围广、无盲点；◆可对火源位置进行定点、定位喷水灭火，扑灭早期火灾效率高；◆现场可通过485总线手动控制灭火装置喷嘴的射水方向；◆采用总线制图像传输技术，结合现场彩色图像信号进行远程人工手动控制；◆采用激光照射原理，独家可实现无需射水即可检测灭火装置射水是否准确；◆满足国标规定的手动、自动及远程手动三种控制方式；◆总线制通讯，耗材少，方便施工，维护简单方便；◆二次寻的、无需复位，大大缩短了灭火时间；◆可接收其他任何厂家的火灾自动报警系统的联动信号；◆重量轻，外形尺寸紧凑，大方美观。
大空间智能型主动喷水灭火系统
大空间智能型主动喷水灭火系统
大空间智能型主动喷水灭火系统是一种先进的灭火系统，
它采用智能控制技术，能够主动检测火灾并进行喷水灭火。
该系统适用于大空间，如仓库、工厂、展览馆等场所。
该系统具有以下特点：
1. 智能控制：系统内置传感器和控制器，可以实时监测空
气温度、烟雾浓度等火灾指标，一旦检测到火灾，系统会
立即做出反应并启动喷水装置。
2. 主动喷水：系统通过水泵将水从水源输送到喷头，以高
压形式进行喷射，能够快速、有效地灭火。
3. 覆盖范围广：该系统可以根据不同的场所需求，配置多
个喷头，实现全方位覆盖，确保火灾可以得到及时控制和
扑灭。
4. 高效节能：系统采用先进的喷水控制技术，可以根据火灾的大小和情况调整水流量和喷水角度，以达到最佳灭火效果，并有效地节约水资源。
5. 自动报警：系统配备了报警装置，一旦启动灭火过程，系统会自动发送报警信号，通知相关人员做出应急处理。
大空间智能型主动喷水灭火系统的应用可以大大提高火灾灭火的效果和响应速度，有效保护人员和财产的安全。
大空间智能型主动喷水灭火系统设计规范
大空间智能型主动喷水灭火系统设计规范提要: 广东省标准《大空间智能型主动喷水灭火系统设计规范》DBJ15—34—2004已被批准实施，作为解决大空间建筑场所的灭火系统设施，《规范》的作用和影响是深远的。
作者曾在广东南海天雨智能灭火装置有限公司的演示厅观看过该系统的灭火试验，听取过产品研制开发人员的介绍，参与过广东省标准的讨论，现就个人理解谈点对大空间智能型主动喷水灭火系统设计规范的看法。
关键词: 大空间智能型主动喷水灭火系统大空间智能型主动喷水灭火系统自动喷水灭火系统大空间智能灭火装置自动扫描射水灭火装置自动扫描射水高空水炮灭火装置一、《大空间智能型主动喷水灭火系统设计规范》（简称《规范》）的批准和实施2004年1月16日广东省建设厅以粤建科字[2004]7号文“发布广东省标准《大空间智能型主动喷水灭火系统设计规范》的通知”正式批准《规范》为广东省地方标准，标准号为DBJ15—34—2004，自2004年4月1日起实施。
其中3.0.3条等14条为强制性条文，《规范》由广东省建设厅负责管理，广州市设计院负责技术内容的解释。
《规范》作为一本地方标准，似乎影响范围有限，但其实不然。
按我个人的理解，它在空间和时间两方面有着极其广阔和深远的意义。
二、对“大空间”“智能型”和“主动喷水灭火”的理解大空间智能型主动喷水灭火系统的“大空间”，可以理解为现行国家标准《自动喷水灭火系统设计规范》GB50084采用闭式系统而超过6.1.1条规定的最大净空高度的场所，即室内净空高度大于8m的民用建筑和工业建筑、大于9m的仓库、以及室内净空高度大于12m的采用快速响应早期抑制喷头的仓库。
而这类建筑、这类场所在国内各省市在近期正大量兴建，如大剧院、音乐厅、会展中心、候机楼、体育馆、宾馆、写字楼的中庭、大卖场、图书馆、科技馆……等。
因此《规范》就其实质可应用于全国各地的大空间场所。
“智能型”是指产品将红外传感技术、计算机技术、信号处理技术和通信技术有机地结合在一起，完成自探测火灾、至判定火源、启动系统、射水灭火、持续喷水和停止射水等全过程的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共安智能科技有限公司/ ZSD-40A大空间智能灭火装置是将探测与喷水机构分体设置的一种新产品。
该装置由控制器和喷头两部分组成，控制器完成对所保护范围内的火情的监测及一些联动控制。
控制器一旦探测到火灾，立即输出控制信号进行报警、启动水泵、打开阀门，智能喷头便会在水力的直接驱动下进行360度全方位旋转射水灭火。
火灾扑灭后，装置自动停止射水。
若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。
由于本装置的喷头射水方式为360度全方位喷水，具有很强的灭火和防止火灾蔓延的能力，适合安装在火灾危险较大、火灾时蔓延较快的场所。
共安智能科技有限公司/ zsd-40a大空间智能灭火装置特点
具有灵敏度高，响应速度快，智能化、自动化水平高，灭火时间短等众多优点，全方位监控，无死角、无盲区、误报误动率极低的特性。
zsd-40a大空间智能喷头灭火装置配套部分
主要是由智能喷头，现场区域控制箱，电磁阀，智能末端试水装置，智能火焰探测器，消防联动报警主机等。
根据项目需要来进行配置所需要的设备。
共安智能科技有限公司/
zsd-40a大空间智能喷头灭火装置参数
最大保护半径6m
额定流量5L/S
安装高度6m-22m
接口尺寸DN50内螺纹
额定工作压力0.25MPa
喷洒角度360°
喷洒方式均匀洒水
共安智能科技有限公司/
zsd-40a大空间智能喷头灭火装置布线
（1）智能解码器到现场区域控制箱：RVV3x1.5(电源线220V)+RVSP2x1.5(信号总
线）
（2）智能解码器到红紫外火焰探测器：RVV4x1.5(电源线+探测器信号线）
（3）智能解码器到电磁阀：RVV2x1.5(电磁阀电源线）
共安智能科技有限公司/（4）现场区域控制箱到末端试水装置：RVV3x1.5(末端电源线)+RVSP2x1.5(信号
总线)
（5）现场区域控制箱到消防报警主机：RVV3x2.5(电源线)+RVSP2x1.5(信号总线)
ZSD-40A大空间智能喷头安装
●电磁阀和喷头的安装应在管道冲洗合格后进行；
●电磁阀应靠近喷头水平安装；
●不得将导线功能混淆；
共安智能科技有限公司/●探测器周围不得有遮挡物，以避免影响探测视角；
●探测器底面应与地平面保持平行，喷头的进水管应与地平面垂直。
大空间自动跟踪定位射流灭火装置智能旋转喷头型号规格：
ZDMP0.25/5S-GA ZDMP0.25/5S-ZSD40A ZDMP0.25/5SD-QX6
ZDMP0.25/5S-ZQ ZDMP0.25/5S-RS6 ZDMP0.25/5S-DX6
ZDMP0.25/5S-HQXF ZDMP0.25/5S-LAS ZDMP0.25/5S-LA305
深圳市共安智能科技有限公司成立于1995年，注册资金1368万元，公司现拥有深圳大工业区标准厂房建筑面积10000多平方米，以及各种先进的生产设备，精良的制造工艺，现代化的检测和试验中心。
是一家专业从事消防安全电子产品的样、生产、销售、服务的高科技企业；多年来公司已专业、创新、诚信、双赢为理念、努力打造成为‘大空间消防水炮、防火门监控系统、智能疏散系统、消防设备电源监控系统行业第一品牌’。
共安智能科技有限公司/作为专业的防火门控制系统产品的生产商和系统解决方案的供应商、始终长期、稳健、专业的姿态发展。
全国现有30多家办事处分布在大中型城市；并拥有广泛的在线服务网络和技术资源，专业化的管理和研发技术队伍，严格的后勤保障为客户提供优质、高效的企业级应用服务和技术支持、从而成为企业客户真正有价值并值得信赖的合作伙伴。
深圳共安智能科技有限公司经过十多年的开拓创新，荣获多项国家专利产品。
我公司的主要产品有自动喷水灭火系统、泡沫灭火系统、细水雾冷却消防保护系统、消防炮、消防箱等系列产品。
