综合管线测量技术处理方案
竣工验收测量和管线测量技术方案
竣工验收测量和管线测量技术方案竣工验收测量是在建设工程竣工后的一项重要工作，它主要用于评估工程质量是否符合设计要求，并且确保建设过程中没有发生明显的偏离。
管线测量是其中的一项重要内容，它主要用于确定工程中的管道布置和施工质量。
本文将详细介绍竣工验收测量和管线测量的技术方案。
竣工验收测量的技术方案包括以下几个步骤：1. 准备工作：包括收集工程设计文件、施工方案和竣工验收标准等，确定测量的范围和目的。
同时应对所需测量工具和设备进行检查和校准，确保其准确性和可靠性。
2. 纵断面测量：通过对工程地面纵断面的测量，可以确定工程设计与实际施工情况是否相符。
测量方法可以采用全站仪、GPS等设备，在不同位置进行测量，获得具体的地面高程信息，并将测量结果与设计要求进行比较和分析。
3. 横断面测量：通过对工程地面横断面的测量，可以评估工程的平整度和坡度是否满足设计要求。
测量方法同样可以采用全站仪、GPS等设备，测量不同位置的地面高程信息，并绘制成横断面图，与设计要求进行比较和分析。
4. 建筑物测量：对建筑物进行测量，主要包括建筑物的平面图、立面图和剖面图的测量。
测量方法可采用全站仪、激光测距仪等设备，在不同位置进行测量，获得具体的尺寸和形状信息，并与设计要求进行比较和分析。
5. 设备测量：对工程中的设备进行测量，主要包括设备的位置、高度和安装情况等。
测量方法可以采用全站仪、水平仪等设备，在不同位置进行测量，并与设计要求进行比较和分析。
在管线测量方面，主要包括以下几个步骤：1. 管道布置测量：通过对管道的布置进行测量，可以确保管道的位置和走向符合设计要求。
测量方法可以采用全站仪、测绘仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。
2. 管道施工质量测量：通过对管道的几何参数进行测量，可以评估管道施工的质量是否符合要求。
测量参数包括直径、壁厚、弯头曲率等，测量方法可采用超声波测量仪、激光测距仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。

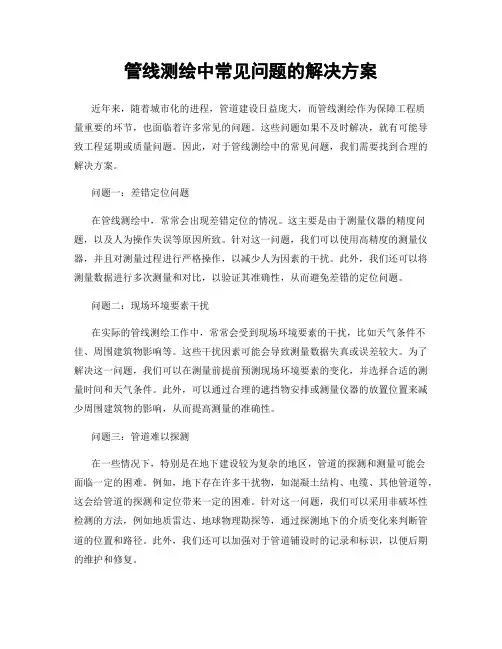

管线测绘中常见问题的解决方案
管线测绘中常见问题的解决方案近年来，随着城市化的进程，管道建设日益庞大，而管线测绘作为保障工程质量重要的环节，也面临着许多常见的问题。
这些问题如果不及时解决，就有可能导致工程延期或质量问题。
因此，对于管线测绘中的常见问题，我们需要找到合理的解决方案。
问题一：差错定位问题在管线测绘中，常常会出现差错定位的情况。
这主要是由于测量仪器的精度问题，以及人为操作失误等原因所致。
针对这一问题，我们可以使用高精度的测量仪器，并且对测量过程进行严格操作，以减少人为因素的干扰。
此外，我们还可以将测量数据进行多次测量和对比，以验证其准确性，从而避免差错的定位问题。
问题二：现场环境要素干扰在实际的管线测绘工作中，常常会受到现场环境要素的干扰，比如天气条件不佳、周围建筑物影响等。
这些干扰因素可能会导致测量数据失真或误差较大。
为了解决这一问题，我们可以在测量前提前预测现场环境要素的变化，并选择合适的测量时间和天气条件。
此外，可以通过合理的遮挡物安排或测量仪器的放置位置来减少周围建筑物的影响，从而提高测量的准确性。
问题三：管道难以探测在一些情况下，特别是在地下建设较为复杂的地区，管道的探测和测量可能会面临一定的困难。
例如，地下存在许多干扰物，如混凝土结构、电缆、其他管道等，这会给管道的探测和定位带来一定的困难。
针对这一问题，我们可以采用非破坏性检测的方法，例如地质雷达、地球物理勘探等，通过探测地下的介质变化来判断管道的位置和路径。
此外，我们还可以加强对于管道铺设时的记录和标识，以便后期的维护和修复。
问题四：数据处理和管理在管线测绘工作中，数据的处理和管理是非常关键的一步。
由于管道建设规模庞大，测量数据量巨大，如果无法及时、准确地处理和管理，就会给后续的工作带来很大的困扰。
为了解决这一问题，我们可以使用专业的数据处理软件和系统，对测量数据进行规范化处理和分类管理。
同时，建立完善的数据备份和存档机制，以确保数据的安全性和可及性。

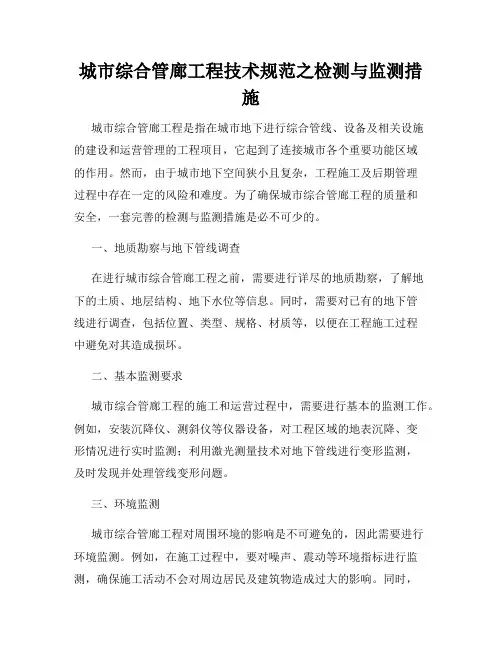

城市综合管廊工程技术规范之检测与监测措施
城市综合管廊工程技术规范之检测与监测措施城市综合管廊工程是指在城市地下进行综合管线、设备及相关设施的建设和运营管理的工程项目，它起到了连接城市各个重要功能区域的作用。
然而，由于城市地下空间狭小且复杂，工程施工及后期管理过程中存在一定的风险和难度。
为了确保城市综合管廊工程的质量和安全，一套完善的检测与监测措施是必不可少的。
一、地质勘察与地下管线调查在进行城市综合管廊工程之前，需要进行详尽的地质勘察，了解地下的土质、地层结构、地下水位等信息。
同时，需要对已有的地下管线进行调查，包括位置、类型、规格、材质等，以便在工程施工过程中避免对其造成损坏。
二、基本监测要求城市综合管廊工程的施工和运营过程中，需要进行基本的监测工作。
例如，安装沉降仪、测斜仪等仪器设备，对工程区域的地表沉降、变形情况进行实时监测；利用激光测量技术对地下管线进行变形监测，及时发现并处理管线变形问题。
三、环境监测城市综合管廊工程对周围环境的影响是不可避免的，因此需要进行环境监测。
例如，在施工过程中，要对噪声、震动等环境指标进行监测，确保施工活动不会对周边居民及建筑物造成过大的影响。
同时，在工程完成后，还需要对周围环境进行长期监测，及时发现并解决潜在的环境问题。
四、安全监测城市综合管廊工程的安全性是至关重要的。
在施工过程中，要进行地下空间的安全监测，避免因施工活动导致地层破坏、塌陷等问题。
同时，在工程使用期间，要对关键节点进行安全监测，确保管廊工程的正常运行。
五、设备监测城市综合管廊工程中存在许多设备，例如供水设备、通风设备等，对这些设备的运行状态进行监测是必要的。
只有及时发现并解决设备故障，才能保证城市综合管廊工程的正常运行，并提供良好的服务。
六、数据监测与分析城市综合管廊工程的检测与监测工作产生的数据是庞大而重要的。
需要建立完善的数据管理系统，对数据进行存储、分析和利用。
通过数据的监测和分析，可以及时发现工程存在的问题，为工程质量的提升和安全的运营提供支持。

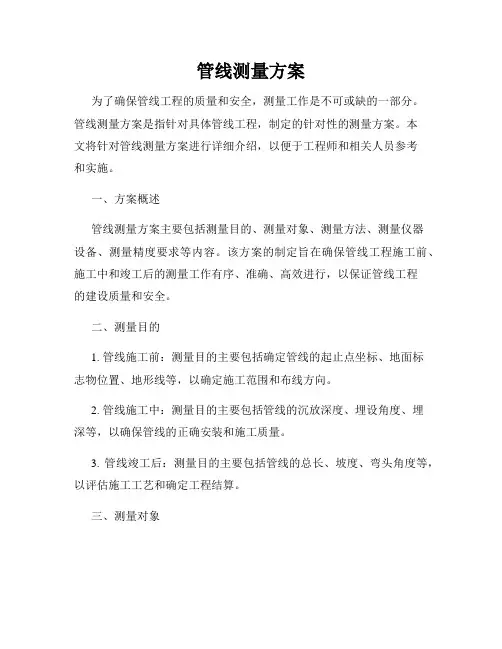

管线测量方案
管线测量方案为了确保管线工程的质量和安全，测量工作是不可或缺的一部分。
管线测量方案是指针对具体管线工程，制定的针对性的测量方案。
本文将针对管线测量方案进行详细介绍，以便于工程师和相关人员参考和实施。
一、方案概述管线测量方案主要包括测量目的、测量对象、测量方法、测量仪器设备、测量精度要求等内容。
该方案的制定旨在确保管线工程施工前、施工中和竣工后的测量工作有序、准确、高效进行，以保证管线工程的建设质量和安全。
二、测量目的1. 管线施工前：测量目的主要包括确定管线的起止点坐标、地面标志物位置、地形线等，以确定施工范围和布线方向。
2. 管线施工中：测量目的主要包括管线的沉放深度、埋设角度、埋深等，以确保管线的正确安装和施工质量。
3. 管线竣工后：测量目的主要包括管线的总长、坡度、弯头角度等，以评估施工工艺和确定工程结算。
三、测量对象管线测量对象主要包括管道、井口、地面标志物等关键点。
在测量方案中，需明确每个对象的测量要求、测量方法和测量精度要求，以确保测量结果与实际情况相符。
四、测量方法根据管线的具体特点和工程要求，可以选择不同的测量方法，主要包括全站仪测量法、电子测距仪测量法、水准测量法等。
在确定测量方法时，应综合考虑测量对象、现场环境、仪器设备等因素，并选择最适合的方法进行测量。
五、测量仪器设备测量仪器设备的选择对管线测量的准确性和效率起着至关重要的作用。
根据具体的测量要求，可以选择全站仪、电子测距仪、水准仪等先进的测量仪器设备，并确保其准备充分、操作规范、校准准确。
六、测量精度要求测量精度是管线测量方案中的重要指标之一。
准确的测量结果可以为管线工程的设计、施工和运维提供可靠的基础数据。
根据测量对象的不同，测量精度要求也有所不同，需要根据工程的实际情况制定具体的测量精度要求，并在测量过程中加以控制。
七、安全措施管线测量方案中应明确相关的安全措施，确保测量工作安全可靠。
在制定测量方案时，需考虑现场环境、人员配备、器材保障等因素，并制定相应的安全操作规程和应急预案。

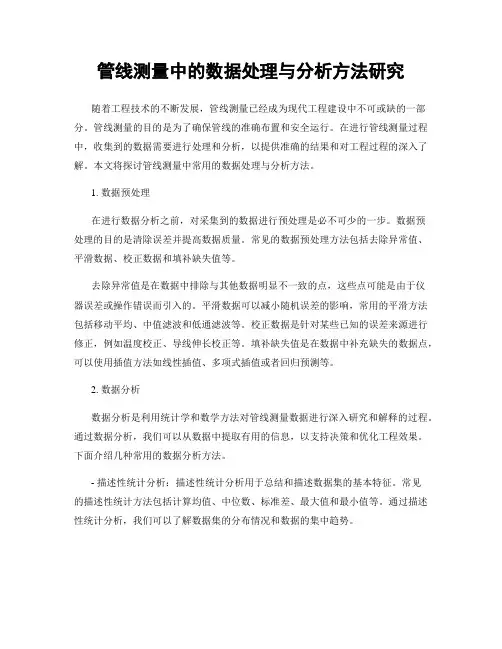

管线测量中的数据处理与分析方法研究
管线测量中的数据处理与分析方法研究随着工程技术的不断发展，管线测量已经成为现代工程建设中不可或缺的一部分。
管线测量的目的是为了确保管线的准确布置和安全运行。
在进行管线测量过程中，收集到的数据需要进行处理和分析，以提供准确的结果和对工程过程的深入了解。
本文将探讨管线测量中常用的数据处理与分析方法。
1. 数据预处理在进行数据分析之前，对采集到的数据进行预处理是必不可少的一步。
数据预处理的目的是清除误差并提高数据质量。
常见的数据预处理方法包括去除异常值、平滑数据、校正数据和填补缺失值等。
去除异常值是在数据中排除与其他数据明显不一致的点，这些点可能是由于仪器误差或操作错误而引入的。
平滑数据可以减小随机误差的影响，常用的平滑方法包括移动平均、中值滤波和低通滤波等。
校正数据是针对某些已知的误差来源进行修正，例如温度校正、导线伸长校正等。
填补缺失值是在数据中补充缺失的数据点，可以使用插值方法如线性插值、多项式插值或者回归预测等。
2. 数据分析数据分析是利用统计学和数学方法对管线测量数据进行深入研究和解释的过程。
通过数据分析，我们可以从数据中提取有用的信息，以支持决策和优化工程效果。
下面介绍几种常用的数据分析方法。
- 描述性统计分析：描述性统计分析用于总结和描述数据集的基本特征。
常见的描述性统计方法包括计算均值、中位数、标准差、最大值和最小值等。
通过描述性统计分析，我们可以了解数据集的分布情况和数据的集中趋势。
- 相关分析：相关分析用于研究两个或多个变量之间的关系。
通过计算相关系数，我们可以判断变量之间的线性相关性以及相关性的强弱。
相关分析可以帮助我们理解不同变量之间的关联关系，帮助决策者做出相应的决策。
- 回归分析：回归分析用于建立一个或多个自变量与因变量之间的函数关系。
通过回归方程，我们可以预测因变量的值或者解释变量对因变量的影响程度。
回归分析在管线测量中可以用于预测管线的性能或者确定影响管线布置的因素。
- 聚类分析：聚类分析将数据集划分为不同的组或者簇，每个簇内的数据点之间相似度高，簇间相似度低。
管线测量技术方案
管线测量技术方案二○○七年十一月管线测量技术方案1作业的技术依据(1）《全球定位系统（GPS）测量规范》 GB/T 18314-2001；(2）《工程测量规范》 GB50026—93(3)《1:500 1:1000 1:2000地形图图式》 GB/T 7929—1995；2采用的坐标系统及成图规格平面坐标系统应优先采用1980西安坐标系，要保证测区内投影长度变形值不大于2.5cm/km。
若测区内投影长度变形值大于2.5cm/km。
可以采用高斯正形投影任意带平面直角坐标系统。
高程系统采用1985国家高程基准。
带状地形图的测图比例尺选用1：2000，地形图基本等高距为平原区1.0米，重丘区2.0米。
地物点平面位置中误差不超过图上0.6mm，等高线高程中误差平原区应小于1/3等高距，重丘区应小于2/3等高距，高程最大误差应小于2倍中误差。
带状地形图的宽度为管线两侧各200米。
3 1:2000地形图成图规格地形图采用50×50cm自由分幅，管线中心线应尽量放置在图幅的中部顺道路排列。
图幅编号为自西向东或自北向南方向的连续流水号，如001、005等。
（注记规格见《1:500 1:1000 1:2000地形图图式》附录C）4控制测量4.1控制点埋设基本平面控制网采用四等GPS控制网，边长相对中误差为1/40000，最弱点点位中误差为5.0cm。
点间距应为400～600m。
点位应选在土质坚实，易于长久保存之处。
且应满足GPS 测量的要求。
当线路跨沟河、控制点密度无法满足要求时，在沟河两岸尽可能近的有利位置处埋设一控制点。
控制点点位距管线中心线距离宜在60～200m 范围内，相邻控制点间通视情况要良好。
控制点应尽量布设成直伸形，测站、测线应避开高压线等强磁场以及散热塔、散热池、烟囱等发热体的干扰。
控制点应便于发展和寻找，应埋设在土质坚实或稳固的建筑物上，以便于长期保存；控制点应在现场浇灌，标石高出地面5cm ，桩中心放置直径大于10mm ，长30cm 的螺纹钢筋或下端带弯钩的圆钢筋，钢筋高出标石面3mm 左右，钢筋上端应刻有“十”字标记。
管线工程测量技术方案
管线工程测量技术方案一、前言随着城市发展和基础设施建设的不断完善，管线工程的建设和维护变得越来越重要。
而管线工程的测量技术方案是保证管线工程质量、安全和高效施工的重要保障之一。
本文将对管线工程测量技术方案进行详细的阐述，以期为相关专业人员提供参考和指导。
二、管线工程的特点与挑战1. 复杂的地下环境：在城市建设中，地下管线的密集程度往往很高，包括自来水管道、燃气管道、电力管道、通信管道等。
这些管线的深度和排布不规则，使得管线工程的测量面临着很大的挑战。
2. 高度精度的要求：管线工程测量需要达到较高的精度要求，一般为毫米级别，以确保各个管线之间的位置关系和施工质量。
3. 复杂的地形和建筑：城市地形的不规则性、建筑物的密集性等因素进一步增加了管线工程测量的难度。
在这样的背景下，设计一套合理的管线工程测量技术方案显得十分重要。
三、管线工程测量的技术方案1. 高精度定位技术在进行管线工程测量时，需要对地下管线的位置和方向进行精准的定位。
高精度定位技术主要包括全球卫星定位系统（GPS）、惯性导航系统（INS）等。
其中，GPS技术可以实现对地下管线的准确定位，而INS技术能够实现对地下管线的方向和姿态的测量。
这两种技术的结合可以有效提高管线工程测量的精度和效率。
2. 激光扫描技术激光扫描技术是一种利用激光雷达对地面进行高精度三维模型扫描的技术。
在管线工程测量中，可以借助激光扫描技术对地面进行扫描，并获取地下管线的位置和形状信息。
这种技术可以有效避免地面踏勘的不便和安全隐患，提高了测量的精度和效率。
3. 无损检测技术无损检测技术是一种能够在不破坏地面或地下设施的情况下，获取管线信息的技术手段。
在管线工程测量中，可以利用地质雷达、电磁探测器等无损检测设备，对地下管线的位置、深度和材质进行检测和测量。
这种技术可以避免地下管线被损坏和破坏，保障了地下管线的安全和完整性。
四、管线工程测量的实施流程1. 规划设计阶段：在管线工程的规划设计阶段，需要对管线工程的测量需求进行详细的分析和评估，确定测量的目标和要求。
地下综合管线探测技术报告
地下综合管线探测技术报告一、引言地下管线是城市基础设施的重要组成部分，包括供水、排水、燃气、电力等多种管线系统。
随着城市的发展，地下管线的数量越来越多，使得管线管理和维护变得尤为重要。
然而，地下管线隐藏在地下，难以被直接观察和检测，因此需要通过探测技术来获取管线的准确位置和状态信息。
本报告将介绍地下综合管线探测技术的原理、方法和应用。
二、地下综合管线探测技术原理1.电磁感应法：通过电磁感应原理，利用电磁场对地下管线的感应信号进行检测，进而确定管线的位置。
该方法适用于金属管线的探测，但对非金属管线效果较差。
2.高频声波探测法：该方法通过发射高频声波信号，依靠声波在地下管线内的波动传播来确定管线的位置。
该方法适用于水管、排水管和燃气管等非金属管线的探测。
3.智能雷达探测法：智能雷达技术能够扫描地下区域，并根据反射信号来确定管线的位置和状态。
该方法具有高精度和强穿透力，适用于各种类型管线的探测。
三、地下综合管线探测技术方法1.传统探测：传统的管线探测方法主要依靠人工勘测和测量。
通过调查地面标志和管线图纸，结合地下管线的标志标识和可见部分，推测出地下管线的走向和位置。
然而，这种方法耗时耗力，且精度较低。
2.地球物理勘测：地球物理探测使用电磁、声波等物理量在地层中的传播情况，结合地下管线物理特性，通过测量和分析，确定地下管线的准确位置和状态。
3.现代无损检测技术：现代无损检测技术包括电磁感应、声波探测和智能雷达等。
这些技术通过对地下管线的信号发射、接收和分析，可以高效、准确地确定管线的位置和状态。
四、地下综合管线探测技术应用1.基础设施建设：地下综合管线探测技术可用于城市基础设施的规划和建设，有效避免对地下管线的破坏和冲突。
2.综合管线管理：通过地下综合管线探测技术，可以及时了解管线的位置和状态，为维护和管理工作提供重要参考。
3.管线事故预防：地下综合管线探测技术可用于检测管线的损坏和腐蚀，预测潜在的事故隐患，及时采取措施预防事故的发生。
