VOLTE维度分析与优化CQI质差小区
VoLTE高掉线差小区处理案例
VoLTE高掉线差小区处理案例发布时间：2022-04-24T12:58:16.730Z 来源：《中国建设信息化》2022年1期作者：蒋馥珍李磊李海娣[导读] LTE网络相对以前3G的使用感知有较大提升，其中采取了关键技术之一就是V oLTE技术蒋馥珍李磊李海娣中国联合网络通信有限公司潍坊市分公司一、摘要LTE网络相对以前3G的使用感知有较大提升，其中采取了关键技术之一就是V oLTE技术，目前5G语音解决方案VONR还不成熟，仍需VOLTE打底。
V oLTE语音相对之前语音方案具有接通快，通话音质更清晰，保持性好等优点，但V oLTE掉话对用户使用语音感知影响较大。
V oLTE掉话主要有：覆盖问题、干扰问题、切换问题、邻区问题、参数配置问题以及终端设备问题。
日常优化并减少掉话可以提高语音感知，提升用户使用感知。
二、关键词V oLTE、掉话、电联共享、冗余邻区外部三、案例正文（一）案例背景根据集团考核标准，例行周级统计质差发现昌乐宝城西崔区域9个小区突发高掉话，查询小区其他无线侧KPI正常，无干扰，无告警；查询周边站点传输侧业务也无异常，查询掉话原因值发现小区因传输层问题导致的语音业务异常释放占比较高，无线侧未发现异常，需进一步分析。
（二）案例描述1、无线侧指标查询：后台网管核查该站点无异常告警和干扰告警，用户数占用正常，小区无线侧指标，负荷情况均正常，小区WFCL0237-HW-F1HD02-(北局-宝城西崔)-B1 的最大用户数、同频切换成功率、RRC连接成功率、ERAB建立成功率、掉话率、无线接通率、系统每PRB接收的干扰噪声平均值、上行PRB平均利用率、下行PRB平均利用率、平均TA（米）分别为：64、99.96%、99.98%、99.97%、0.04%、99.96%、-112.14、9.67、13.37、1105.99。
2、掉话失败原因值定位：提取周边小区QCI1掉话原因值发现，小区因传输层问题导致的语音业务异常释放占比较高。
LTE 移动网CQI 优良率优化分析

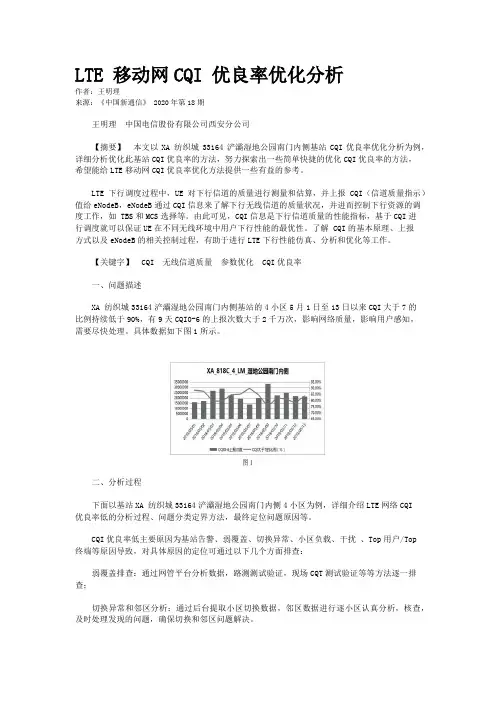

LTE 移动网CQI 优良率优化分析作者：王明理来源：《中国新通信》 2020年第18期王明理中国电信股份有限公司西安分公司【摘要】本文以XA 纺织城33164浐灞湿地公园南门内侧基站CQI优良率优化分析为例，详细分析优化此基站CQI优良率的方法，努力探索出一些简单快捷的优化CQI优良率的方法，希望能给LTE移动网CQI优良率优化方法提供一些有益的参考。
LTE下行调度过程中，UE对下行信道的质量进行测量和估算，并上报CQI（信道质量指示）值给eNodeB，eNodeB通过CQI信息来了解下行无线信道的质量状况，并进而控制下行资源的调度工作，如 TBS和MCS选择等。
由此可见，CQI信息是下行信道质量的性能指标，基于CQI进行调度就可以保证UE在不同无线环境中用户下行性能的最优性。
了解 CQI的基本原理、上报方式以及eNodeB的相关控制过程，有助于进行LTE下行性能仿真、分析和优化等工作。
【关键字】 CQI 无线信道质量参数优化 CQI优良率一、问题描述XA 纺织城33164浐灞湿地公园南门内侧基站的4小区5月1日至13日以来CQI大于7的比例持续低于90%，有9天CQI0-6的上报次数大于2千万次，影响网络质量，影响用户感知，需要尽快处理。
具体数据如下图1所示。
二、分析过程下面以基站XA 纺织城33164浐灞湿地公园南门内侧4小区为例，详细介绍LTE网络CQI优良率低的分析过程、问题分类定界方法，最终定位问题原因等。
CQI优良率低主要原因为基站告警、弱覆盖、切换异常、小区负载、干扰、Top用户/Top终端等原因导致，对具体原因的定位可通过以下几个方面排查：弱覆盖排查：通过网管平台分析数据，路测测试验证，现场CQT测试验证等等方法逐一排查；切换异常和邻区分析：通过后台提取小区切换数据，邻区数据进行逐小区认真分析，核查，及时处理发现的问题，确保切换和邻区问题解决。
负载和容量分析：通过后台提取小区负荷数据及容量配置信息，对负荷过大的小区及时进行扩容以解决负载和容量问题；射频通道和干扰排查：通过网优平台提取小区RSSI值进行详细分析，对于大于-93dBm的小区及时进行处理，首先进行天馈检查，确保天线，馈线性能良好，接头连接良好，其次对需要排查外部干扰的的小区及时派干扰排查人员进行现场干扰扫描，尽快排查出干扰源，及时清除掉干扰源。
Volte问题分析定位简析
1、ATU—plyer（MOS关注点)2、定时器超时转SCFB2。
1、两个终端定时器这两个定时器均为终端内部设置，协议规定,Tcall和Tqos定时器,大家记一下,超时后终端转CSFB.定时器名称启动条件停止条件默认值Tcall 主叫终端发送INVITE消息收到100 trying 10sTqos 主叫/被叫收到/发送183 sessionprogress 收到专有QCI1的承载建立消息（Activate dedicated EPS bearer context request）6s2。
2、CS retry问题分析和归类2.2.1、原理：当VoLTE用户作为被叫用户时，且呼叫被域选到IMS域后，由于被叫终端不在IMS域内导致该呼叫不能在IMS域被接续，SCC—AS支持尝试从CS域进行接续。
2。
2。
2、问题分析无线影响（维护、建设、优化、规划）：终端不响应寻呼（质差收不到寻呼,响应后基站无法收到)，目前AS cs retry 定时器设置长度为11s；超时后AS即选择从CS域寻呼.●设备原因：SEQ看到paging下发，终端不响应1、2、3次寻呼。
●核心网原因：无线无弱覆盖和质差并响应寻呼，或SEQ看到终端响应,IMS内部出错等。
大家遇到此类问题,及时备份SEQ单据,确认是否为无线以及设备原因导致。
2.2.3、典型问题：11s后，AS未收到响应，发cancel转MGCF3、信令查看LTE小区发射功率：在信令侧找到System Information,双击打开找到pdsch-ConfigCommon下面的referenceSignalPower:18 18表示对应的小区发射功率4、MOS大于3.0分，丢包、抖动、延时判断门限:丢包率：1％，大于1％mos急降抖动时延：小于90msVOLTE比较好，大于90ms就是坏点（每次数据包之间传输不一致，就叫抖动时延）；时延：250ms(数据包在发生与接收之间的传输时间）；MOS打的点为前8秒的通话判定结果5、RRC重建RRC重建的原因:切换失败；2、无线链路失败；3、完成性保护失败；4、RRC重配置失败;5、E—UTRA侧移动性失败在RRC重建初始化阶段，UE会执行如下操作：●停止定时器T310，如果正在运行；●开始定时器T311；●挂起除SRB0之外的所有RB;●复位MAC;●应用缺省的物理信道配置；●应用缺省的半持久调度配置；●应用缺省的M A C主配置；●释放reportProximityConfig并情况所有邻近状态报告相关的定时器；●进行小区选择；当选择一个合适的E—UTRA小区后，意味着RRC重建初始化完成，此时，UE将执行如下操作:●停止定时器T311；●开始定时器T301；●采用SystemInformationBlockType2中包含的timeAlignmentTimerCommon.●初始化RRCConnectionReestablishmentRequest消息的发送；注:该过程同样适用于如果UE返回源小区的情况注：在定时器T311运行过程中，UE选择了一个不同RAT的小区时，UE 将离开RRC_CONNECTED状态，同时‘RRC连接失败’。
VoLTE无线感知丢包与质差小区问题研究
０． ３ ｏ％
４ 现 网感知丢包情况
图 ２是 根据上 下行 感知 丢包率 的公 式计 算得 到现 网
Ｖ ｏ Ｌ Ｔ Ｅ业 务 的整 体 感 知 情 况 ：
图 ３、图 ４是 Ｖ ｏ Ｌ Ｔ Ｅ语 音质 差大于 ２ Ｏ小 时次的 １ １ ５
・ ・ ｝ ｖ ，
盎 萍 船 ｊ歹 ｉ ｊ ． ： 幸：
用户的实际语音 感知 ， 以每 ２ ０ ｍｓ～个语音包的频度计算 ， 若连续 出现 ５ Ｏ个 以上 的丢包 ， 弃 包，用户 将会 出现 １秒
钟 的 语 音 吞 字
时器而被基站丢弃 的过程称 为基站弃包 基站弃包率 ＝基站弃包数 ， 总语音包数
３ Ｖ ｏ Ｌ Ｔ Ｅ ”感知丢包 ”统计 与应用
孵 翘ｌ 互 似 审
靓 罩 擎 毛
图 ２
６５
２ ０ １ ７ ． ０ ２ ・ 广东通信技术
技 术 交 流
∞ 巧 加 坞 ｍ ｎ
个 小 区分 布及 Ｔ ＯＰ １ ５的小 区清 单 ｎ 誓ｌ鬟■——■■＿
以上 Ｖ ｏ Ｌ Ｔ Ｅ 质 差 小 区 为 持 续 质 差 且 对 实 际 用 户
① 上 行 空 口丢 包
度 出去 ， 基站侧根据认为超过 Ｐ Ｄ ＣＰ丢弃时长而主动丢弃 ， 下行弃包率 为 ２ ／ ５ ＝ ４ ０ ％。
（ ３）Ｖ ｏ Ｌ Ｔ Ｅ感 知 丢 包 无 论 空 口丢 包 还 是 基 站 或 终 端 的 弃 包 ，都 会 导 致 应 用 层 Ｒ Ｔ Ｐ 包 的 丢 失 ，都 会 影 响 用 户 实 际 语 音 感 知 所 以 ，
② 下 行 空 口丢包
圜 困 圆 圆
数 高于 ２ ０次 ，Ａ ／ Ｊ ｘ 时统计 粒度 满足条件 ： （ 上行 Ｐ ＤＣ Ｐ 包＞ １ ０ ０ ０且 上 行 感 知 丢 包 率 ＞ ５ ％ ）或 （ 下行 Ｐ Ｄ ＣＰ包 ＞ １ ０ ０ ０且 下 行 感 知 丢 包 率 ＞ ５ ％ ）
案例-“四维三步”法把脉VoLTE小区质差问题
“四维三步”法把脉VoLTE小区质差问题摘要V oLTE是基于4G网络的全IP端到端的语音解决方案，实现了语音业务由传统电路域向数据域的转变，为用户带来更低的接入时延、更高质量的语音和视频通话效果。
同时V oLTE网络架构复杂、端到端流程长、涉及网元多的特点给V oLTE网络问题定位和优化提升带来巨大挑战。
本文结合南京电信V oLTE网络试商用期间质差网元优化经验，对V oLTE的分析和优化方法进行了总结，提出了一种结合多网元的“四维三步”法定位V oLTE质差扇区的分析方法，主要是结合诺基亚DO系统V oLTE 模块中的信令回溯、质差定位和“八元五阶”等工具，对无线/EPC/IMS/CS四维网元的相关指标进行统计分析，初步定位质差问题，并结合CDR话单等分析数据最终确定质差问题，并制定相应的优化方案。
本文最后结合南京的实际质差扇区的分析案例，将本方法应用其中，快速定位问题并制定了相应的解决方法。
对于运营商V oLTE网络商用初期的性能优化有一定指导和借鉴意义。
关键词：V oLTE，无线网络优化目录“四维三步”法把脉V oLTE小区质差问题 0摘要 (1)一、概述 (3)1.1 V oLTE业务简述 (3)1.2 背景 (3)1.3 本文主要工作 (4)二、V oLTE呼叫建立过程分析 (4)2.1 V oLTE注册过程分析 (4)2.2 V oLTE呼叫流程分析 (6)三、创新操作方法 (7)3.1 V oLTE注册失败分析流程 (8)3.2 V oLTE呼叫失败分析流程 (9)3.3 V oLTE掉话分析流程 (10)四、创新应用及成效 (11)4.1 应用案例1：某扇区注册失败质差扇区分析和优化 (11)4.2 应用案例2：某室分质差扇区的呼建失败分析 (15)一、概述1.1 VoLTE业务简述V oLTE是基于4G网络的全IP端到端的语音解决方案，实现了语音业务由传统电路域向数据域的转变，为用户带来更低的接入时延、更高质量的语音和视频通话效果。
经典案例_CQI质差TOP小区优化
CQI质差TOP小区优化目录一、问题描述 (3)二、分析过程 (3)三、解决措施 (4)四、经验总结 (5)CQI质差TOP小区优化【摘要】CQI是由UE基于下行小区特定参考信号的SINR测量，根据BLER-SINR表格得出的值，CQI的分布情况最直观的反映了LTE网络的下行链路质量。
CQI的反馈是LTE时频资源调度的依据，eNodeB根据CQI信息选择合适的调度算法和下行数据块大小，以保证UE在不同无线环境下都能获取最优的下行性能.【关键字】CQI质差【业务类别】CQI、工参调整一、问题描述6月9日对全网CQI质差小区进行筛查，其中BB-固镇-固镇连城叶湖-HFTA-156468-184从6月1日至6月8日连续8天系统忙时CQI优良比在80%以下，严重影响用户使用4G网络感知。
二、分析过程结合CQI质差小区分布地理图及BB-固镇-固镇连城叶湖-HFTA-156468-184小区TA接入发现该质差小区系统忙时TA接入在1km以上的占比均在60%以上，存在覆盖较远的现象，综合分析导致该小区CQI质差的原因为边缘用户较多，无线环境较差导致。
三、解决措施针对BB-固镇-固镇连城叶湖-HFTA-156468-184覆盖地理环境及用户分布，对该小区电倾角及RS功率进行适当调整，减小边缘用户接入同时修改该小区TM传输模式，提升覆盖区域内用户无线通信环境质量，具体调整措施如下：BB-固镇-固镇连城叶湖-HFTA-156468-184小区电倾角由5°调整为8°：BB-固镇-固镇连城叶湖-HFTA-156468-184小区RS功率由212°调整为182°：BB-固镇-固镇连城叶湖-HFTA-156468-184小区传输模式由TM3修改为TM4：BB-固镇-固镇连城叶湖-HFTA-156468-184小区优化参数修改完成后对比该小区系统忙时CQI优良比提升明显，由70&左右提升至95%左右四、经验总结CQI反映了PDSCH的信道质量，我们可以通过后台网管数据，充分利用现网用户终端上报的CQI，同时结合MR覆盖率、重叠覆盖度、TA分布来衡量PDSCH信道质量以及单站覆盖情况，其与传统路测相比：路测反映的仅仅是网络中线状道路的SINR情况，而CQI反映的是面状网络的覆盖情况。
LTE网络CQI优化提升
LTE网络CQI优化提升随着移动通信技术的不断发展，无线网络的性能也得到了显著提升。
LTE（Long Term Evolution）网络作为第四代移动通信技术，具有更快的数据传输速度、更低的延迟和更好的覆盖范围，已经成为目前移动通信领域主流的技术。
CQI（Channel Quality Indicator）是LTE网络中的一项重要指标，用于衡量用户设备所处信道的质量。
CQI的值越高，表示用户设备所接收到的信道质量越好，能够支持的数据传输速率也越高。
CQI优化是提升LTE网络性能的关键环节之一。
CQI优化的一些常见方法包括：1.调整天线配置：合理调整天线配置，包括天线高度、覆盖角度、天线类型等，可以改善信号传输质量，提高CQI值。
采用高增益天线可以改善小区边缘的信号强度，减少信号衰落，从而提高CQI。
2.增加小区密度：增加小区密度是提高LTE网络性能的一种常用方法。
通过增加小区的数量，可以提高用户设备与基站之间的覆盖范围和信号强度，从而改善CQI值。
增加小区密度还可以减少小区之间的干扰，进一步提高网络性能。
3.优化调度算法：调度算法是LTE网络中的关键技术之一，用于确定哪些用户设备在哪个时间片上进行数据传输。
优化调度算法可以根据用户设备的CQI值和其他信道质量指标，合理分配系统资源，提高数据传输效率和用户体验。
一些常用的调度算法包括最大CQI调度算法、负载平衡调度算法等。
4.提高物理层参数配置：物理层参数的配置对于LTE网络的性能有着重要影响。
合理配置物理层参数，如调整调制解调方式、功率控制策略等，可以改善信号传输质量，提高CQI值。
5.降低干扰：干扰是LTE网络性能下降的主要原因之一。
通过采用合适的干扰抑制技术，如频率复用、干扰对消等，可以有效降低干扰水平，提高信号质量，进而提高CQI。
CQI优化是提升LTE网络性能的重要手段，通过调整天线配置、增加小区密度、优化调度算法、提高物理层参数配置和降低干扰等方法，可以大幅提升LTE网络中的CQI值，提高网络性能和用户体验。
VoLTE语音质量多维度优化方案研究
主要■童，地箧帕●蕾 量
三 ． 结 束 语
图７专利 申请国别分布 对ＶＥＮ数据 库 中专 利 申请 的 国 别进 行 统计 分 析 ， 图７显示 出 了 美 国 、 日本 、韩 国 、 中国 以及 欧 洲主 要 研 发 国家／地 区在 ＭＲＡＭ领
域专 利 研 发 热点 以及 技 术 帆布 差 异 。从 图７可 以看 出 ，排 在前 两 位 的 国家 分别 是美 国和 日本 ，并且美 国 的 申请 量要 远 远大 于其他 国 家 或地 区 的 申请量 ，其 具有 更大 的竞 争优 势 ， 同时 中 国、韩 国和 欧洲 的 国家 也正在 凝 聚专利 的竞 争 ，因此 ，在进 行ＭＲＡＭ 的检索 时尤 其 要关 注 上述 几个 国家 的专利 ，并 且近 些年ＭＲＡＭ 在手机 、计 算机 、 通信 以及 网络 存储 中 的应用 方面 的相 关专利 也在 逐步 的发 展 。
【关键词 】ＶｏＬＴＥ；ＭＯＳ；语音质量；多维度
１．引言
ＶｏＬＴＥ语音包贯穿无线网、传输 网、核心网、ⅡｖＩＳ网整个 网络 ，通过 端到端信令分析定界语音质差归属域 （无线或终端 、ＥＰＣ、ＩＭＳ）。
（２）ＲＬＣ分段 功能 上行 最大 ＲＬＣ分段 数 用于 控制 语 音业 务 上行 ＲＬＣ分段 控 制特 性 的开 启 配置 上 行最 大ＲＬＣ分 段 数 。重 点 区域 弱覆 盖ＴＯＰｔＪ￣区开 启功 能 ， 比较 调 整￣ＩＪ２／３／４后 ＭＯＳ３．０以上 占比 ，参 数 设置 为４时 ＭＯＳ３．０ 以上 占比提 升最 明湿 。
９９．７４％ 。
（２）语音 业务 通话 期 上行 补偿 调度 最 小间 隔 配置 语音 业 务通 话期 上 行补偿 调 度 的最 小 间隔 ，减 小该 参 数 ， 上 行 补偿 调 度 在 通 话 期 的 最 小 间 隔越 小 ，触 发 上 行 补 偿 调 度 的概 率越 大 ，可 以减 少ＳＲ漏 检 导 致 的语 音 上 行 丢 包 ，语 音 质 量 越 好 。 对ＭＯＳ／高丢 包ＴＯＰ小 区调 整 语音 业 务 通话 期 行 补偿 调度 最 小 间 隔２Ｏ至 ｌ０后 ，丢 包 率 由 １．２９％下 降 至０．３６％ ，ＭＯＳ３．０以上 占比 由 ９６．９９％提 升 至９９．０６％。 ２．３ 严重 丢包 及 时规避
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多维度分析与优化VOLTE QI质差小区
2019年9月
目录
一、CQI基本原理介绍 (2)
1.1CQI基本概念 (2)
1.2CQI优良比定义 (3)
1.3CQI数据提取与相关算法 (3)
二、多维度分析与优化CQI质差小区 (4)
2.1 CQI质差小区定义 (4)
2.2 多个维度分析与优化CQI质差 (4)
2.3 质差小区的多维度排查思路 (4)
2.4 CQI质差小区多维度处理流程 (5)
三、CQI质差小区多维度分析与优化案例 (7)
3.1 FO_福永东方山水酒店_49质差处理（重叠覆盖） (7)
3.2 FM_福永和平村_50质差处理（MOD3干扰） (9)
四、总结 (10)
【摘要】CQI统计的是小区内所有用户测量上报的下行信道质量，更能真实反映小区用户感知的无线信号覆盖质量。
通过话统CQI就可以准确识别出覆盖差小区并进行针对性优化，成倍提升网络覆盖优化的效率。
用户感知提升离不开基础网络的质量优化,本文将从多个维度对CQI质差小区进行分析与优化。
【关键字】CQI质差小区多维度分析分析用户感知提升
【业务类别】基础优化
一、CQI基本原理介绍
1.1CQI基本概念
CQI：信道质量指示（Channel Quality Indicator），UE通过CQI来告诉eNodeB当前的下行信道质量信息，CQI的值是基于对小区特定参考信号（CRS: Cell-specific reference signals）的测量得到的，CQI可以看做是对SINR的一种测量，但又不仅仅是SINR，CQI的测量需要将SINR以及UE的接收机的能力考虑在内（UE接收到的传输块的误码率不超过10%）。
而后网络侧根据UE上报的CQI测量报告并结合当前网络资源情况，决定是否需要对UE的调制方式、MCS 阶数、资源分配、MIMO的相关配置进行调整。
CQI索引及其代表的含义如下表所示：
1.2CQI优良比定义
CQI优良比：CQI≥7上报数量/CQI上报总量，即调制方式为16QAM/64QAM 的采样点/总采样点；
CQI高阶占比：CQI≥10上报数量/CQI上报总量，即调制方式为64QAM的采样点/总采样点；
1.3CQI数据提取与相关算法
通过LTE综合网管提取的CQI相关指标，通过性能查询提取CQI上报数量n （0-15），即可计算出CQI相关指标。
平均CQI=([CQI为n的次数]*{n})/([ CQI为n的次数)
CQI优良比=([CQI7-15上报数量])/ CQI上报总数量，或（1-([CQI0-6上报数量])/ CQI上报总数量
二、多维度分析与优化CQI质差小区
2.1 CQI质差小区定义
CQI优良比≥7为合格小区，CQI优良比<7为质差小区。
以周为单位提取数据,依据CQI优良比进行升序排列，从CQI优良比从低到高进行分析处理2.2 多个维度分析与优化CQI质差
主要从以下几个维度分析与优化CQI质差
2.3 质差小区的多维度排查思路
根据“先远程、后现场”的整体原则，按时间、费用成本从低到高按序排查，在保证排查成功率的同时尽可能降低排查成本。
2.4 CQI质差小区多维度处理流程
根据CQI质差小区处理思路整理的处理流程图如下：。
