防雷区划分
1级2级3级防雷划分
1级2级3级防雷划分（1）一级防雷1）凡制造、使用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
2）具有0区或10区爆炸危险环境的建筑物。
3）具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者。
（2）二級防雷1）国家级重点文物保护的建筑物。
2）国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
3）国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
4）制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
5）具有1区爆危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6）具有2区或11区爆炸危险环境的建筑物。
7）工业企业内有爆炸危险的露天钢质封闭气罐。
8）预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
9）预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
（3）三级防雷1）省级重点文物保护的建筑物及省级档案馆。
2）预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其重要或人员密集的公共建筑物。
3）预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a 的住宅、办公楼等一般性民用建筑物。
4）预计雷击次数大于或等于0.06次/a的一般性工业建筑物。
5）根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的21区、22区、23区火灾危险环境。
6）在平均雷暴日大于15d/a的地区，高度在15m及以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴日小于或等于15d/a的地区，高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。
注：耐雷水平雷击线路时，其绝缘尚不至于发生闪络的最大电流幅值或能引起绝缘闪络的最小雷电流幅值，（电气设备或其他设备能承受的最大雷电流冲击而不至于损坏时的电流）单位为kA。
防雷术语
1) 防雷区（Lightning Protection Zones，LPZ）将一个易遭雷击的区域，按照通信局（站）建筑物内外、通信机房及被保护设备所处环境的不同，进行被保护区域划分，这些被保护区域称为防雷区。
2) 雷电活动区Keraunic Zones根据年平均雷暴日多少，雷电活动区分为少雷区、中雷区、多雷区和强雷区；少雷区为一年平均雷暴日数不超过25的地区；中雷区为一年平均雷暴日数在25～40以内的地区；多雷区为一年平均雷暴日数在40～90以内的地区；强雷区为一年平均雷暴日数超过90的地区。
3) 非直击雷 Indirect Lightning Flash击在建筑物附近的大地、其它物体或与建筑物相连的引入设备的闪电。
4) 非直击雷频度 Indirect Lightning Flash Frequency每年间接雷闪的期望次数。
5) 故障频度 Frequency of Damage雷击引起的预期故障的年平均次数。
6) 滚球法 Rolling Sphere Method电气几何理论应用在建筑物防雷分析中的简化分析方法。
滚球法涉及沿被保护物体表面滚动一规定半径的假想球，此球在避雷针、避雷线、围栏和其他接地的金属体支持下，上下滚动以供计算雷电保护范围用。
一个设备若在球滚动所形成的保护曲面之下，它受到保护，触及球或穿入其表面的设备得不到保护。
7) 环状导体 Ring Conductor围绕建筑物形成一个回路的导体，它与建筑物雷电引下导体间互相连接并且使雷电流在各引下导体间分布比较均匀。
8) 建筑物雷闪频度 Lightning Flash Frequency to the Structure建筑物直接和间接雷闪的期望次数。
9) 建筑物损坏的可接受频度 Accepted Frequency of Damage to the Structure建筑物可承受的损坏期望频度的最大值。
10) 接闪系统 Air-terminal System直接接受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。
LPZ(雷电防护区)

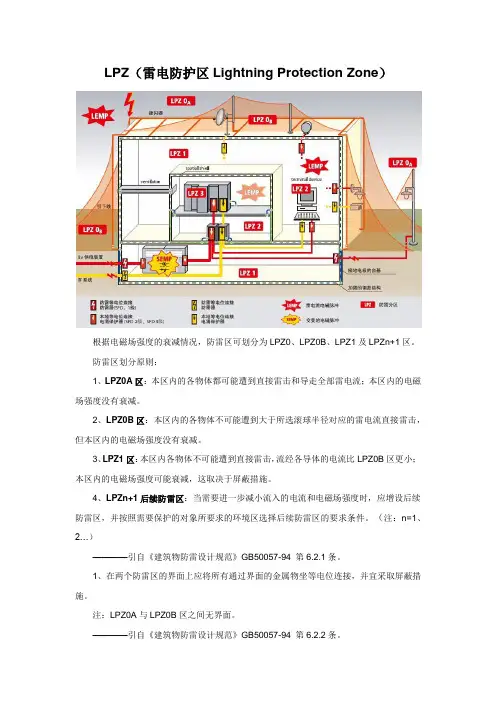

LPZ（雷电防护区Lightning Protection Zone）
根据电磁场强度的衰减情况，防雷区可划分为LPZ0、LPZ0B、LPZ1及LPZn+1区。
防雷区划分原则：
1、LPZ0A区：本区内的各物体都可能遭到直接雷击和导走全部雷电流；本区内的电磁场强度没有衰减。
2、LPZ0B区：本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，但本区内的电磁场强度没有衰减。
3、LPZ1区：本区内各物体不可能遭到直接雷击，流经各导体的电流比LPZ0B区更小；本区内的电磁场强度可能衰减，这取决于屏蔽措施。
4、LPZn+1后续防雷区：当需要进一步减小流入的电流和电磁场强度时，应增设后续防雷区，并按照需要保护的对象所要求的环境区选择后续防雷区的要求条件。
（注：n=1、2…）
————引自《建筑物防雷设计规范》GB50057-94 第6.2.1条。
1、在两个防雷区的界面上应将所有通过界面的金属物坐等电位连接，并宜采取屏蔽措施。
注：LPZ0A与LPZ0B区之间无界面。
————引自《建筑物防雷设计规范》GB50057-94 第6.2.2条。
建筑防雷区域划分

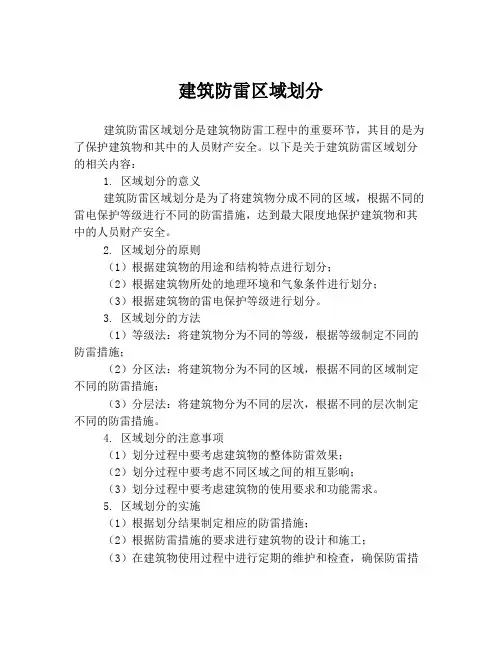

建筑防雷区域划分
建筑防雷区域划分是建筑物防雷工程中的重要环节，其目的是为了保护建筑物和其中的人员财产安全。
以下是关于建筑防雷区域划分的相关内容：
1. 区域划分的意义
建筑防雷区域划分是为了将建筑物分成不同的区域，根据不同的雷电保护等级进行不同的防雷措施，达到最大限度地保护建筑物和其中的人员财产安全。
2. 区域划分的原则
（1）根据建筑物的用途和结构特点进行划分；
（2）根据建筑物所处的地理环境和气象条件进行划分；
（3）根据建筑物的雷电保护等级进行划分。
3. 区域划分的方法
（1）等级法：将建筑物分为不同的等级，根据等级制定不同的防雷措施；
（2）分区法：将建筑物分为不同的区域，根据不同的区域制定不同的防雷措施；
（3）分层法：将建筑物分为不同的层次，根据不同的层次制定不同的防雷措施。
4. 区域划分的注意事项
（1）划分过程中要考虑建筑物的整体防雷效果；
（2）划分过程中要考虑不同区域之间的相互影响；
（3）划分过程中要考虑建筑物的使用要求和功能需求。
5. 区域划分的实施
（1）根据划分结果制定相应的防雷措施；
（2）根据防雷措施的要求进行建筑物的设计和施工；
（3）在建筑物使用过程中进行定期的维护和检查，确保防雷措
施的有效性。
以上是关于建筑防雷区域划分的相关内容，希望对大家有所帮助。
防雷区域定义
防雷分类、分区、分级一、建筑物防雷分类1、雷击保护系统（LPS）：是对建筑物或屋内防雷击保护的全部系统的统称，包括外部防雷系统和内部防雷系统。
2、雷击保护分区（LPZ）：通过对雷击电磁环境的定义，进行区域划分。
二、防雷分区的目的相对于不同的要求，根据安装位置、保护级别和冲击流通容量，浪涌保护器分为B、C、D三级（式按IEC分类方法，顺次序对应为Ⅰ、Ⅱ及Ⅲ级）。
分级的目的是提供有选择的浪涌保护，保证一个高的能量吸收能力和尽可能最低的保护水平。
这个分类符合DIN VDE 0675 第六部分（草案11.98）A1和A2的要求。
这个标准提出了应用于额定电压最大不超过1000V、额定频率在50Hz到60Hz之间的交流电网的浪涌抑制器的设计的指导方针、要求和测试方法。
三、分级防护：使过电压减小至无害的水平在国际标准IEC 61312-1中描述的分区防雷的观念已被证实是合理的、有效的。
这个理论的基本思想是在过电压到达终端设备造成损害之前，逐级地减少它至无害的水平。
为了达到这个目的，建筑物的整个保护空间被分到了几个防雷分区（LPZs）。
在线路由一个分区进入到另一个分区的地方安装浪涌抑制器，按照不同分区的具体要求安装相应等级的浪涌抑制器。
分区防雷理论的主要优点：包含高能量的有害的雷电流在导线进入建筑物处直接被转向泄入大地，使得进入到其他系统的过电压值最小化。
避免由于磁场的干扰对于新建、扩建和改造的建筑物都可以通过一个单独的防护理念来设计。
由外到内，防雷分区（LPZs）被定义如下：LPZ 0A：在建筑物外部，不受外部保护装置保护的区域。
可能遭受直击雷，对雷电磁脉冲没有任何屏蔽防护。
LPZ 0B：在建筑物外部受外部防雷装置保护的区域。
对雷电磁脉冲没有任何屏蔽防护。
LPZ 1：建筑物内部区域。
有小部分雷电能量进入的可能性。
LPZ 2：建筑物内部区域。
有低的浪涌过电压进入的可能性。
LPZ 3：建筑物（也可能是设备的金属外壳）内部区域。
建筑物的防雷等级划分【最新】
建筑物的防雷等级划分随着空中云层电荷的积累，其周围空气中的电场强度不断加强。
当空气中的电场强度达到一定程度时，在两块带异号电荷的雷云之间或雷云与地之间的空气绝缘就会被击穿而剧烈放电，出现耀眼的电光。
同时，强大的放电电流所产生的高温，使周围的空气或其他介质发生猛烈膨胀，发生震耳欲聋的响声，这就是雷电。
随着城市进程的加快，城市的高楼大厦越来越多，房子越做越高就日益突出了防雷接地工程的重要性。
人人都想居住在一个安全的环境中，防雷其实在现代生活中是一个非常重要的工作，建筑物防雷其实是分等级的，建筑防雷等级越高防雷措施就越严格。
一、雷电分类雷电按其传播方式分为以下三种：（1）直击雷雷电直接击在建筑物，包括电气装置和构筑物上，产生电效应，热效应和机械效应。
（2）感应雷雷电放电时，在附近导体上产生了静电感应和电磁感应。
他可能是金属部件间产生火花。
静电感应是当雷云接近地面，在架空线路或其他导电凸出物顶部感应大量电荷。
雷电放电后，架空线路或导电凸出物上的感应电荷将转换成强烈的高电压冲波。
电磁感应是由于雷击后，巨大的雷电流在周围空间产生迅速变化的强磁场引起的。
这种磁场能使附近金属导体上感应出很高的电压。
（3）球形雷球形雷简称球雷，是雷电放电时形成的发红光，橙光，白光和其他颜色光的火球。
球形雷是一团处于特殊状态下的带电气体。
球形雷常沿着地面滚动或者在空中飘荡能通过眼窗门窗，烟筒等侵入室内。
大多数球形雷消失时，伴有爆炸，会造成建筑物和设备等损坏以及人畜伤亡事故。
二、建筑物防雷分级（1）一级防雷1）凡制造、使用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
2）具有0区或10区爆炸危险环境的建筑物。
3）具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者。
（2）二級防雷1）国家级重点文物保护的建筑物。
2）国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
雷电保护区域的划分
根据IEC61312-1防雷分区的定义：将需要保护和控制雷击电磁环境的建筑物空间，从外部对内部划分为多个不同的雷电防护区域（LPZ），以规定各部分LPZ空间内的雷电电磁脉冲（LEMP）的强度变化的严重程度，以便采取不同的防护措施。
如附图所示，对于一个保护对象，从电磁兼容的角度出发，可由外到内分为几级保护区域，建筑物外部是直接雷击的区域，在这个区域内的设备最容易遭受损害，危险性最高，是暴露区域，称为0区。
而0区内的各类物体都可能遭到直接雷击，且电磁场没有衰减，属于完全暴露的不设防的直击雷防护区域称为LPZ0A区；各类建筑物（如天线、热泵机组）很少遭到直接雷击但本区电磁场没有衰减，属于充分暴露的直击雷防护区域称为LPZ0B区。
建筑物内部及电气设备不可能遭到直接雷击，流经各类设备导体的电流比LPZ0B区进一步减少，由于建筑物的屏蔽措施，其建筑物内部设备的金属外壳，所处的位置为非暴露区，可将其称为LPZ1区、LPZ2区，越往内部，危险程度越低，雷电过电压主要是沿线引入。
保护区的界面通过外部的防雷系统、建筑物的钢筋混凝土及金属外壳等构成的屏蔽层而形成的，电气通道以及金属管道等则通过这些界面。
1、保护区域的划分
◆雷电保护区LPZOA
该区内的各物体都可能遭受直接雷击，同时在该区内雷电产生的电磁场能自由传播，没有衰减。
◆雷电保护区LPZOB
该区内的各种物体在接闪器保护范围内，不会遭受直接雷击，但该区内的雷电电磁场因没有屏
蔽装置，雷电产生的电磁场也能自由传播，没有衰减。
◆雷电保护区LPZi（i=1，2，...）
当需要进一步减少雷电流和电磁场时，应引入后续防雷区，并按照需要保护的系统所需求的环
境选择后续防雷区的要求条件。
防雷级别化分
随着铁路计算机网络应用系统不断深入、系统规模不断扩大，计算机机房“雷害”事故的问题也越来越突出。
在计算机网络通信设备逐渐取代以前落后的通信设备的过程中，其本身的防雷问题也逐渐显露出来，广梅汕铁路有限责任公司管内地区的计算机机房在雷雨季节以往经常发生“雷害”设备故障，致使网络应用系统运行中断，严重干扰了行车安全，直接影响了公司的铁路运输生产效益。
造成计算机网络设备“雷害”故障频发的原因是，系统采用的大量联网微电子设备，有的没有按照国家、国际防雷标准进行计算机和网络通信设备实施综合的防雷保护。
广梅汕铁路有限责任公司下属各计算机网络机房都处在广东的传统强雷击区，据建设部《建筑气象参数标准》中全国主要城镇雷暴日数文章中提供的数据表明，广州地区的年平均雷暴数为87.6日,属高雷暴地区。
根据现场地形分析：广梅汕铁路有限责任公司下属各计算机网络机房都分布在野外铁路沿线上，且建筑物的四周较为空旷，在计算机机房前面是延伸的钢轨，所处理环境非常恶劣。
根据最近铁道部对铁路沿线通信设备的防雷要求，广梅汕铁路有限责任公司下属的计算机机房都要进行综合的保护。
本着可靠安全及节省节约的原则，广梅汕铁路有限责任公司下属的计算机机房可按机房的重要程度、规模大小分为三类(即大型机房、中型机房和小型机房)。
针对这三类机房做出最有效、最经济、最适当的防雷解决方案对其进行完善综合防雷保护。
1 综合防雷的理论依据1.1 防雷区域的划分按照IEC61312-1介绍，应将需要保护的空间划分为不同的防雷区(LPZ)，以确定各部分空间不同的LEMP(雷闪电磁脉冲)的严重程度和相应的防护对策。
1.1.1防直击雷区LPZOA本区内的各物体都可能遭到直接雷击，因此各物体都可能导走大部雷电流。
本区内的电磁场没有衰减。
1.1.2 防间接雷区：LPZOB本区内的各物体不可能遭到直接雷击，流经各导体的电流，比LPZOA 区减少，但本区内电磁场没有衰减。
1.1.3 防LEMP冲击区LPZ本区内的各物体不可能遭到直接雷击，流经各导体的电流，比LPZOB区进一步减小，本区内的电磁场已经衰减，衰减程度取决于屏蔽措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家标准GB50343-2004《建筑物电子信息系统防雷技术规范》第3章
雷电防护分区
3.1 地区雷暴日等级划分
3.1.1 地区雷暴日等级应根据年平均雷暴日数划分。
3.1.2 地区雷暴日等级宜划分为少雷区、多雷区、高雷区、强雷区，应符合下列规定：
1 少雷区：年平均雷暴日在20 天及以下的地区；
2 多雷区：年平均雷暴日大于20 天，不超过40 天的地区；
3 高雷区：年平均雷暴日大于40 天，不超过60 天的地区；
4 强雷区：年平均雷暴日超过60 天以上的地区。
3.1.3 地区雷暴日数按国家公布的当地年平均雷暴日数为准，见附录D。
3.2 雷电防护区划分
3.2.1 雷电防护区的划分应根据需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同
的雷电防护区（LPZ）。
3.2.2 雷电防护区（LPZ）应划分为：直击雷非防护区、直击雷防护区、第一防护区、第二防护区、后
续防护区。
（图3.2.2），应符合下列规定：
1 直击雷非防护区（LPZOA）：电磁场没有衰减，各类物体都可能遭到直接雷击，属完全暴露的不设防区。
2 直击雷防护区（LPZOB）：电磁场没有衰减，各类物体很少遭受直接雷击，属充分暴露的直击雷防护区。
3 第一防护区（LPZ1）：由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区（LPZOB）区进一步减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。
4 第二防护区（LPZ2）：进一步减小所导引的雷电流或电磁场而引入的后续防护区。
5 后续防护区（LPZn）：需要进一步减小雷电电磁脉冲，以保护敏感度水平高的设备的后续防护区。
