碳膜电阻的特点和结构

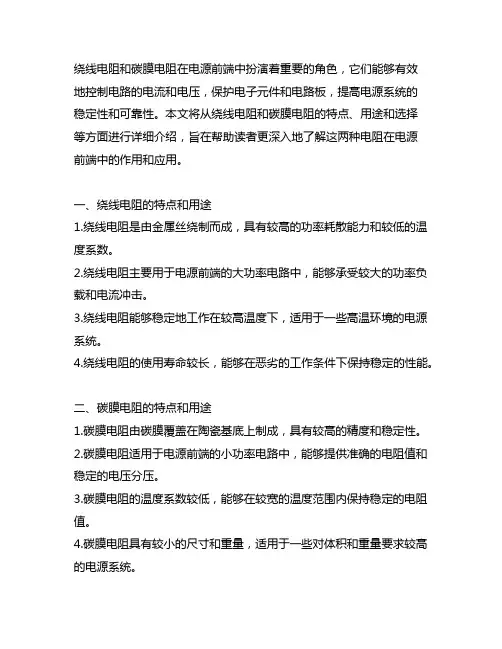

绕线电阻和碳膜电阻 电源前端
绕线电阻和碳膜电阻在电源前端中扮演着重要的角色，它们能够有效地控制电路的电流和电压，保护电子元件和电路板，提高电源系统的稳定性和可靠性。
本文将从绕线电阻和碳膜电阻的特点、用途和选择等方面进行详细介绍，旨在帮助读者更深入地了解这两种电阻在电源前端中的作用和应用。
一、绕线电阻的特点和用途1.绕线电阻是由金属丝绕制而成，具有较高的功率耗散能力和较低的温度系数。
2.绕线电阻主要用于电源前端的大功率电路中，能够承受较大的功率负载和电流冲击。
3.绕线电阻能够稳定地工作在较高温度下，适用于一些高温环境的电源系统。
4.绕线电阻的使用寿命较长，能够在恶劣的工作条件下保持稳定的性能。
二、碳膜电阻的特点和用途1.碳膜电阻由碳膜覆盖在陶瓷基底上制成，具有较高的精度和稳定性。
2.碳膜电阻适用于电源前端的小功率电路中，能够提供准确的电阻值和稳定的电压分压。
3.碳膜电阻的温度系数较低，能够在较宽的温度范围内保持稳定的电阻值。
4.碳膜电阻具有较小的尺寸和重量，适用于一些对体积和重量要求较高的电源系统。
三、绕线电阻和碳膜电阻的选择1.根据电源系统的功率要求和工作条件，选择适当规格和功率的绕线电阻，确保能够稳定地工作在高负载和高温度下。
2.根据电源系统的精度和稳定性要求，选择合适的电阻值和精度的碳膜电阻，保证能够提供准确的电阻和稳定的电压分压。
四、绕线电阻和碳膜电阻在电源前端的应用1.在电源前端的稳压电路中，使用绕线电阻作为过载和短路保护的功率负载，能够有效地保护稳压管和负载电路。
2.在电源前端的分压电路中，使用碳膜电阻作为精确的电压分压器，能够提供稳定的电压输出。
总结：绕线电阻和碳膜电阻作为电源前端的重要元器件，对电源系统的稳定性和可靠性起着至关重要的作用。
正确地选择和应用绕线电阻和碳膜电阻，能够有效地提高电源系统的性能和可靠性，保护负载电路和电子元件，延长电源系统的使用寿命。
希望本文能够对读者对绕线电阻和碳膜电阻的了解有所帮助，使其能够更好地应用于电源系统中。
碳膜电阻(规格书)
F T-72 72±2 10±0.5 5±1
Max1.0 Max1.2
6±1
Unit:mm
Page 8 of 15 CF
10.包装 10-1 带式包装 Taping Type
Label 标签
View Hole 检视窗
W W
规格
瓦特数
T-26 T-52 T-65 / T-72
1/6W,1/8W 1/4W,1/2WS 1/6W,1/8W 1/4W,1/2WS 1/2W,1WS
±（5%+0.05Ω）
7.9 在湿度 40℃，相对湿度 90-95%于恒湿箱中， 加额定直流电压测试1.5 小时,停止 0.5 小时连 续 1000 小时
RESISTANCE CHANGE AFTER
1000HOURS (1.5HRS ON, 0.5HRS OFF) AT
RCWV IN A HUMIDITY CHAMBER CONTROLLED AT 40 ℃, AND 90-95%
9.带装尺寸 Tape Type Dimensions Ｃ
E
B D
型号 Ａ Ｂ Ｃ Ｄ Ｅ Ｆ
T-26 26±1 5±0.5 5±1 Max0.6 Max1.2 6±1
A Ｔ-52 52±1 5±0.5 5±1 Max0.8 Max1.2 6±1
T-63 63±1.5 10±0.5
5±1 Max1.0 Max1.2
CAPPRESSING METHOD) d 绝缘及耐溶剂之环氧树脂涂漆 EPOXY RESIN(INSULATIVE LACQUER.
SOLVEN-PROOF)
e 符合 MIL&EIA 规定之标准色码带 COLOR CODE(PER MIL＆EIA STANDARDS
常用电子元件图解
1.★电磁式有源蜂鸣器
★ 有源蜂鸣器是有极 性的，在安装时要 注意它的方向
2.★扬声器（喇叭）
★ 扬声器，俗称“喇叭”他 是一种将电能转换为声能的 电声器件。
★ 扬声器是有极性的元件 ★ 用阻抗(Ω)/功率(W)来标称参数
3 .★传声器（咪头）
★ 传声器声电转换的效率。用dB表示 ★ 传声器是指驻极体电容传声器，即俗称的咪头。 ★ 咪头内部有一个场效应三极管，其作用是 阻抗转换和信号放大，所以咪头工作必须要 加一个直流电压，可在1.5--6v之间选择。
一般二极管的负极用白色、红色或黑色色环标识，发光二极管 一般用引脚长度不同来区分极性，较短的引脚为负极。
C）二极管的变形体：整流块电路、数码发光管、双色发光管
晶体三极管管脚的判别
用万用表判别三极管管脚的根据是：NPN型三极管基极到 发射极和基极到集电极均为PN结的正向；而PNP型三极管 基极到发射极和基极到集电极均为PN结反向。根据二极管 正向电阻小、反向电阻大的特点，判断出三极管的基极，进 而确定集电极与发射极。
在真空中加热合金，合金蒸发，使瓷棒表面形成一 层导电金属膜。刻槽和改变金属膜厚度可以控制阻 值。这种电阻和碳膜电阻相比，体积小、噪声低、 稳定性好，但成本较高。
用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制而 成。这种电阻分固定和可变两种。它的特点是工作 稳定，耐热性能好，误差范围小，适用于大功率的 场合，额定功率一般在1瓦以上。
实物图片
电阻的参数
1、额定功率
电阻器功率的表示
2、标称阻值与误差允许范围的标识方法
直标法 :如4.7KΩ±10%。 文字符号法：如：2K7表示2.7KΩ 色环标注法：
(1)普通电阻器用四环色带表示阻值与误差
碳膜电阻的作用
碳膜电阻的作用
碳膜电阻是一种常见的电子元件，其作用是限制电流的流动，使电路中的电流能够按照设计要求稳定地流动。
具体来说，碳膜电阻的作用有以下几个方面：
1. 限制电流：碳膜电阻可以通过电阻值的选择来限制电路中的电流，从而保护电子元件和电路不受过流的损伤，同时也可以保证电路的稳定性和可靠性。
2. 分压作用：碳膜电阻可以被用作分压电路的元件，将电路中的电压分成不同的比例，从而实现对电路信号的处理和调节。
3. 温度补偿：碳膜电阻的电阻值会受到温度的影响，但是其温度系数相对较小，可以通过合适的设计来实现温度补偿，保证电路的工作稳定性。
总之，碳膜电阻在电子电路中起到了非常重要的作用，是电子元件中不可或缺的一部分。

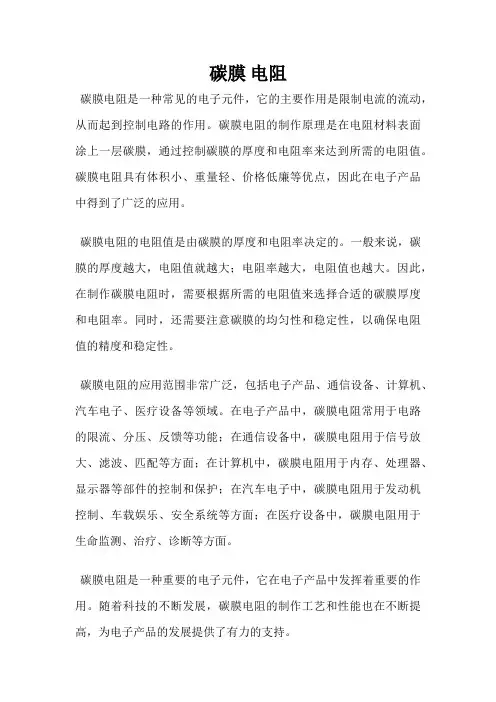

碳膜 电阻
碳膜电阻
碳膜电阻是一种常见的电子元件，它的主要作用是限制电流的流动，从而起到控制电路的作用。
碳膜电阻的制作原理是在电阻材料表面涂上一层碳膜，通过控制碳膜的厚度和电阻率来达到所需的电阻值。
碳膜电阻具有体积小、重量轻、价格低廉等优点，因此在电子产品中得到了广泛的应用。
碳膜电阻的电阻值是由碳膜的厚度和电阻率决定的。
一般来说，碳膜的厚度越大，电阻值就越大；电阻率越大，电阻值也越大。
因此，在制作碳膜电阻时，需要根据所需的电阻值来选择合适的碳膜厚度和电阻率。
同时，还需要注意碳膜的均匀性和稳定性，以确保电阻值的精度和稳定性。
碳膜电阻的应用范围非常广泛，包括电子产品、通信设备、计算机、汽车电子、医疗设备等领域。
在电子产品中，碳膜电阻常用于电路的限流、分压、反馈等功能；在通信设备中，碳膜电阻用于信号放大、滤波、匹配等方面；在计算机中，碳膜电阻用于内存、处理器、显示器等部件的控制和保护；在汽车电子中，碳膜电阻用于发动机控制、车载娱乐、安全系统等方面；在医疗设备中，碳膜电阻用于生命监测、治疗、诊断等方面。
碳膜电阻是一种重要的电子元件，它在电子产品中发挥着重要的作用。
随着科技的不断发展，碳膜电阻的制作工艺和性能也在不断提高，为电子产品的发展提供了有力的支持。
金属膜电阻和碳膜电阻 薄膜点尊
金属膜电阻和碳膜电阻是电子元件中常见的两种薄膜电阻。
它们都是由一层薄膜材料覆盖在电阻材料上制成的。
薄膜电阻通常用于精密仪器、汽车、电子设备和通讯设备等领域。
然而，金属膜电阻和碳膜电阻在性能、制造工艺和应用范围上都有所不同。
本文将从几个方面对金属膜电阻和碳膜电阻进行比较。
一、性能比较1. 电阻精度：金属膜电阻的精度通常比碳膜电阻高，金属膜电阻的精度一般可达1。
而碳膜电阻的精度一般为5。
2. 温度系数：金属膜电阻的温度系数较低，温度稳定性好。
而碳膜电阻的温度系数较高，温度稳定性差。
3. 长期稳定性：金属膜电阻的长期稳定性较好，使用寿命长。
碳膜电阻的长期稳定性较差，使用寿命短。
4. 散热性能：金属膜电阻的散热性能较好，能够快速散热。
碳膜电阻的散热性能较差，不易散热。
二、制造工艺比较1. 制造工艺：金属膜电阻的制造工艺较为复杂，需要多道工序。
碳膜电阻的制造工艺相对简单，成本较低。
2. 耐久性：金属膜电阻的耐久性较好，不易受潮氧化。
碳膜电阻的耐久性较差，容易受潮氧化。
3. 尺寸稳定性：金属膜电阻的尺寸稳定性好，尺寸不易变形。
碳膜电阻的尺寸稳定性差，易变形。
三、应用范围比较1. 金属膜电阻广泛应用于精密仪器、高端通讯设备等领域，对电阻的精度和长期稳定性要求较高的场合。
2. 碳膜电阻常用于一些对成本要求较低、温度变化较小的场合，如家用电子产品、低端通讯设备等领域。
在选择金属膜电阻和碳膜电阻时，需要根据实际的使用环境和要求来进行综合考虑。
不同的电子元件可能需要不同性能的薄膜电阻，只有在了解其特性的基础上，才能更好地选择合适的薄膜电阻，以满足电路设计的要求。
随着科技的不断发展，薄膜电阻的研究和制造技术也在不断改进和提高，未来薄膜电阻将不断向更高的性能和更广泛的应用领域发展，为电子行业的发展做出更大的贡献。
在现代电子工业中，金属膜电阻和碳膜电阻的应用范围广泛，它们在电路设计和制造中发挥着重要作用。
随着科技的不断发展，这两种薄膜电阻的性能和制造工艺也在不断改进和提高，为电子行业的发展做出了重要贡献。
金属膜电阻与碳膜电阻
金属膜电阻与碳膜电阻金属膜电阻在电阻器的外表面涂有蓝色或红色或绿色保护漆。
特点①耐热性好，额定工作温度为70℃，最高工作温度可达155℃。
②电压稳定性好，温度系数小。
③工作频率范围宽，噪声电动势很小，可在高频电路中使用。
④在相同的功率条件下，它比碳膜电阻器体积小很多，约为碳膜电阻器的一半。
⑤它可以通过切割螺纹方法进行精密阻值调节，精度可达±0.5%、±0.05%。
⑥阻值范围很宽。
金属膜电阻器提供广泛的阻值范围，有着精密阻值，公差范围小的特性。
可制成1Ω-10OOMΩ的电阻器。
⑧脉冲负荷稳定性较差，不如碳膜电阻器。
碳膜电阻碳膜电阻是目前电子、电器、资讯产品使用量最大，价格最便宜。
在其表面涂上环氧树脂密封。
它的电性能和稳定性较差。
但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。
二者的对比：金属膜电阻，稳定，温度系数小，误差小，精度高，体积小。
碳膜电阻，稳定性差，误差大，相同功率体积比金属膜大。
区分：金属膜的为四环或五个色环（1％），碳膜的为四环（5％）。
金属膜的为底漆一般蓝色或绿色，碳膜的为土黄色或是其他的颜色。
（过去的国标是按颜色区别，金属膜电阻用红色，碳膜电阻用绿色。
）内部区别（破坏性检查）用刀片刮开保护漆，露出的膜的颜色为黑色为碳膜电阻；膜的颜色为亮白的则为金属膜电阻。
由于金属膜电阻的温度系数比碳膜电阻小得多，所以可以用万用表测电阻的阻值，然后用烧热的电铬铁靠近电阻，假如阻值变化很大，则为碳膜电阻，反之则为金属膜电阻。
金属膜电阻“△电阻的/△温度”系数是正值，金属膜电阻的值随电阻温度的升高而增大；碳膜电阻“△电阻的/△温度”系数是负值，碳电阻的值随电阻温度的升高而减小。
插件电阻的原材料
插件电阻的原材料1. 介绍插件电阻是电子电路中常用的元件，用于调整电路的电阻值。
作为电子元器件的一种，插件电阻的原材料是非常重要的。
本文将从多个角度详细探讨插件电阻的原材料以及其特点。
2. 常见原材料插件电阻的制作材料根据导电性质的不同可以分为两类：金属膜电阻和碳膜电阻。
2.1 金属膜电阻原材料金属膜电阻的主要原材料是金属薄膜，常见的金属材料包括： - 镍铬合金 - 钨 - 钼 - 铂2.2 碳膜电阻原材料碳膜电阻的主要原材料是碳粉，常见的碳粉原材料有： - 碳黑 - 石墨粉 - 碳化硅3. 原材料特点不同的原材料会给插件电阻带来不同的特点和性能。
3.1 金属膜电阻的特点金属膜电阻具有以下特点： - 稳定性好：金属材料的热膨胀系数小，抗热冲击性能好，稳定性高。
- 功率承受能力高：金属材料导热性能好，能够承受较高功率的工作环境。
- 温度系数低：金属材料具有较低的温度系数，能够保持稳定的电阻值。
3.2 碳膜电阻的特点碳膜电阻具有以下特点： - 成本较低：碳粉是一种廉价的材料，制作成本较低。
- 适用于高阻值：碳粉的电阻值较大，在高电阻值的场景中表现出较好的性能。
- 温度系数较高：碳膜电阻的温度系数较高，容易受到温度变化的影响。
4. 制作工艺插件电阻的制作工艺包括： 1. 材料准备：选择适当的原材料，加工成所需的形状和尺寸。
2. 膜层制作：对金属膜电阻，通过物理镀膜或化学气相沉积的方法在基底上制作金属膜层；对碳膜电阻，通过将碳粉均匀地涂刷在基底上形成碳膜层。
3. 印刷和固化：对金属膜电阻，使用印刷技术将电阻值等信息印刷在电阻器上，并通过固化工艺使其牢固附着在基底上；对碳膜电阻，通过刻蚀技术在碳膜上形成电阻值等信息。
4. 包装和测试：对制作好的插件电阻进行包装和测试，确保其质量和性能符合要求。
5. 应用领域插件电阻广泛应用于各个领域，包括： 1. 通信设备：插件电阻作为电路中的重要元件，用于调节信号和电流的传输。
