《实用电工计算口诀》演示PPT
实用电工速算口诀
实用电工速算口诀商福恭已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
单相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率为0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

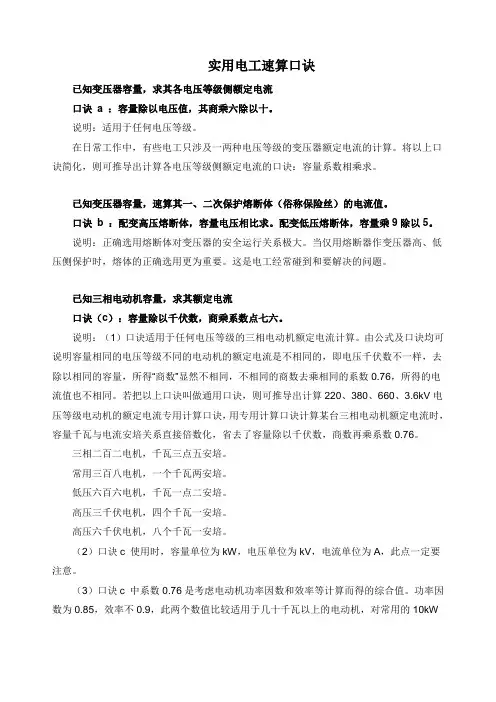

实用电工速算口诀
实用电工速算口诀已知变压器容量，求其各电压等级侧额定电流.......已知变压器容量，求其各电压等级侧额定电流容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得＂商数＂显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

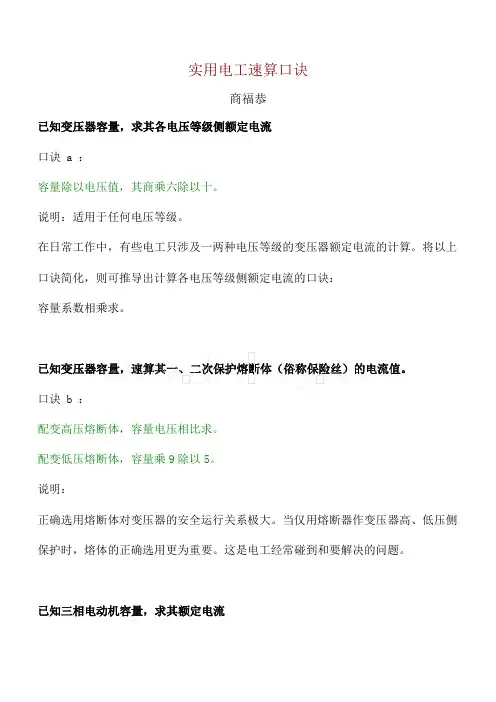

实用电工速算口诀
实用电工速算口诀已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV 电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0. 76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW 以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
课件：电工实用口诀 - 副本
表1-5为热继电器的保护特性，表1-6为各种额定电流元件的额定电流 表1-5 热继电器的保护特性
整定电流倍数
动 作 时 间 长期不动作 小于20min
备 注
1.0
1.2
1.5 6
从热态开始
小于1.5min（2.5A及以下等级） 从热态开始 小于2min（2.5A以上） 大于5S 从冷态开始
表1-6
各种额定电流元件的额定电流调节范围（A）
热元件额定电流 1.0 1.6 2.5 4.0 6.4 10 16 25 40 64 100 160
额定整定电流调节范围 0.64~1.0 1.0~1.6 1.6~2.5 2.5~4.0 4.0~6.4 6.4~10 10~16 16~25 25~40 40~64 64~100 100~160
说明： （1）容易过负荷的电动机，由于起动或自起动条件严重而可能起动失败 ，或需要限制起动时间的，应装设过载保护。长时间运行无人监视的电 动机或3KW及以上的电动机，也宜装设过载保护。过载保护装置一般采 用热继电器或断路器的延时过电流脱口器。目前我国生产的热继电器适 用于轻载起动，长时期工作或间断长期工作的电动机过载保护。
式中
Ij.FT —— 热继电器热元件额定电流 （A）； Iset —— 热继电器热元件整定电流 （A）； In —— 三相电动机额定电流（A）； P—— 三相电动机额定容量（KW）。
由上两式得出计算口诀： 电机过载的保护，热继电器热元件； 号流容量两倍半，两倍千瓦数整定。 （1-9）
电工实用口诀
已知容量求电流
1-1已知变压器容量，求其各电压等级侧额定电流 根据公式
In
Sn Sn 1 Sn 6 Un 10 3Un Un 3

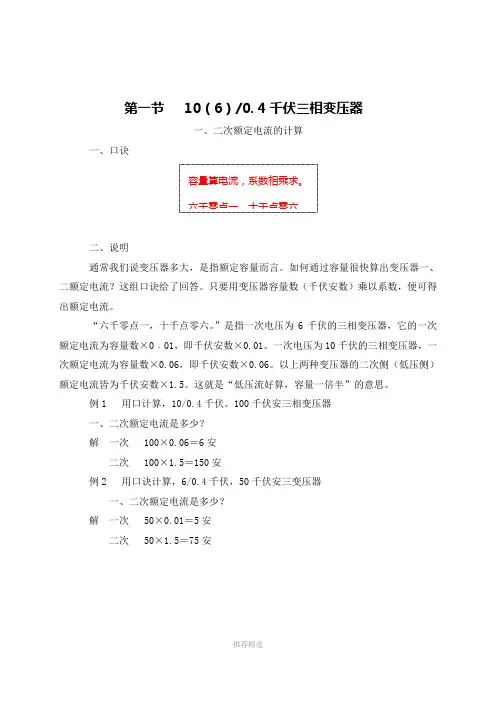

电工实用计算口诀(新)Word版
第一节10（6）/0. 4千伏三相变压器一、二次额定电流的计算一、口诀二、说明通常我们说变压器多大，是指额定容量而言。
如何通过容量很快算出变压器一、二额定电流？这组口诀给了回答。
只要用变压器容量数（千伏安数）乘以系数，便可得出额定电流。
“六千零点一，十千点零六。
”是指一次电压为6千伏的三相变压器，它的一次额定电流为容量数×0﹒01，即千伏安数×0.01。
一次电压为10千伏的三相变压器，一次额定电流为容量数×0.06，即千伏安数×0.06。
以上两种变压器的二次侧（低压侧）额定电流皆为千伏安数×1.5。
这就是“低压流好算，容量一倍半”的意思。
例1 用口计算，10/0.4千伏。
100千伏安三相变压器一、二次额定电流是多少？解一次 100×0.06＝6安二次 100×1.5＝150安例2 用口诀计算，6/0.4千伏，50千伏安三变压器一、二次额定电流是多少？解一次 50×0.01＝5安二次 50×1.5＝75安第二节 10（6）/0.4千伏三相变压器一、二次熔丝电流选择计算一、口诀二说明正确选用熔丝（保险丝）对变压器的安全运行关系极大。
当仅用熔断器高低压侧保护时，熔丝的正确选用为重要。
这也是电工经常碰到和要解决的问题。
这组口诀给出了经常碰到的10（6）/0.4千伏三相变压器用熔断器作保护时，选择熔丝电流的计算方法。
首先用变压器容量，根据第一节口诀，算出一次（即高压侧）、二次（低压侧）额定电流，然后以额定电流，用此口诀计算熔丝电流大小。
“低压熔丝即额流”说的是低压侧熔丝大小，可以根据低压电流的大小来选择。
“高压2倍来相求”意思是高压侧熔丝大小，约为高压侧额定电流2倍。
这是为了避开变压器空载投入瞬间，高压侧出现的励磁涌流。
这种涌流最高可额定电流的6～8倍。
时间虽短但可能使熔丝熔断，影响正常供电。
所以高压侧熔丝应大于额定电流，当为额定电流的2倍时，既可以抗住涌流的冲击，又能保证变压器内部障时很快熔断，起到保护作用。
实用电工速算口诀
实用电工速算口诀已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

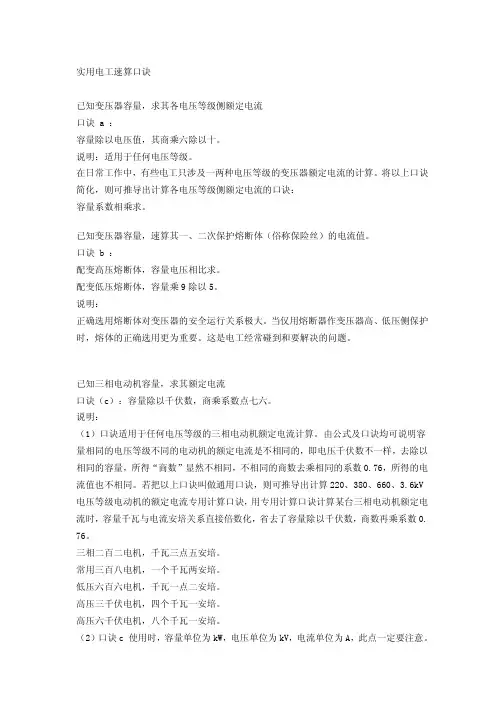

实用电工速算口诀
已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
实用电工速算口诀
实用电工速算口诀口诀, 电工, 速算长了点大家先收下吧！实用电工速算口诀已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
380V三相电动机导线截面选择计 算 电机选导线，截面系数加，减算 二点五，二，四为三 六上均五，往上算 百二返百，升级减；线大容小，
一级选
23
说明：“二点五，二”指2.5平方毫米导线 加上系数2为电动机容量，即：2.5+2=4.5 千瓦，2.5平方毫米绝缘铝导线可供4.5千瓦 及以下容量电动机使用。
“七十，九五二倍半”指导线截面在70平方毫米 和95平方毫米，每1平方毫米安全电流为2.5安培。
“裸线加一半，铜线升级算”指同截面的裸线， 可按绝缘导线乘以1.5倍计算安全电流。同截面 的铜导线按铝导线大一线号等级计算安全电流。16
截 1.5 2.5 4 6 10 16 面 电5 5 5 5 5 4 流
15
说明：“十下五”指导线截面在10平方毫米及以 下，每1平方毫米安全电流为5安培。
“百上二”指导线截面在100平方毫米以上，每 1平方毫米安全电流为2安培。
“二五，三五，四三界”指导线截面在25平方毫 米及16平方毫米，每1平方毫米安全电流为4安 培。导线截面在35平方毫米和50平方毫米，每1 平方毫米安全电流为3安培。
“四为三”指4平方毫米导线加系数3为电 动机容量，即：4+3=7千瓦。
“六上均五” 指6平方毫米及以上截面导线 加系数均为5。25平方毫米绝缘铝导线可供 电动机容量为：25+5=30千瓦。
一般规定刀闸的额定电流，按电动机额定 电流1.5~3倍选择。熔丝的额定电流，按电 动机额定电流的1.~2.5倍选择。
5
电动机接触器热元件的选择
电动机选接流两倍额定电流求 电动机选热件，一点二倍额流算 一倍额流来整定，过载保护有保证
说明：“电动机选接流两倍额定电流求”指 电动机选择交流接触器的额定电流按电动机 额定电流的2倍。
“热，伏安，乏一倍半”指三相电热器，变压
器，电容器容量1千瓦，1千伏安，1千乏电流 为1.5安培。
“单项二二乘四五，若是三八两倍半”指单相
220伏容量1千瓦，电流为4.Байду номын сангаас安培，380伏单
相380伏电焊机电流为2.5安培。
3
直接启动电动机容量刀闸熔丝 选择
十倍容量直起流，十千瓦下可直 投
刀闸按容六倍选，四倍容量选保 险
多台电机选保险，最大千瓦四倍 流
加其总容二倍流
4
说明：“十倍容量直起流”指变压器容量 为电动机容量的10十倍时，可供电动机直 接起。
“十千瓦下可直投”指电动机容量在10千 瓦及以下可以直接启动。
“刀闸按容六倍选，四倍容量选保险”电 动机用刀闸控制时，刀闸的电流按1千瓦6 安培选，电动机用熔丝保护时，熔丝的额 定电流按1千瓦容量4安培选择。
“三十五线乘以三点五，双双成组减一 半”导线截面35平方毫米每1平方毫米安全 电流为3.5安培，35平方毫米以上的导线， 两个等级的线号为一组安全电流减0.5安培， 依次往上算。
20
截面 1.5 2.5 4 6 10 1 电流 9 9 8 7 6
21
截 35 50 70 95 120 150 面 电 3.5 3 3 2.5 2.5 2 流
CJ12、CJ20等系列，较适合于 一般三相电动机的起动的控制。
8
*测知电流求容量 测知无铭牌电动机的空载电流，估算其额 定容量 口诀： 无牌电机的容量，测得空载电流值， 乘十除以八求算，近靠等级千瓦数。
说明：口诀是对无铭牌的三相异步电动机， 不知其容量千瓦数是多少，可按通过测量 电动机
9
三相电力变压器35／10／６／0.4千伏电流计算
低压选熔丝，一倍额流即熔流 说明：100KVA及以下2-3倍，
100KVA以上1.5-2倍
11
知变压器容量，求其各电压等级侧额定电 流 口诀 ： 容量除以电压值，其商乘六除以十。 说明：适用于任何电压等级。
12
已知电力变压器容量，求算其二次侧 （0.4kV）出线自动断路器瞬时脱扣器整定 电流值 口诀： 配变二次侧供电，最好配用断路器； 瞬时脱扣整定值，三倍容量千伏安。
“电动机选热件，一点二倍额流算，一倍额 流来整定”指电动机选择热元件其额定电流 按电动机额定电流的1.2倍选择，按电动机1 倍额定电流整定。
6
已知380V三相电动机容量，求其 远控交流接触器额定电流等级 口诀： 远控电机接触器，两倍容量靠等 级； 频繁起动正反转，靠级基础升一 级。
7
说明： 目前常用的交流接触器有CJ10、
实用电工计算 口诀
1
白炽灯算电流可用功率求 日光灯算电流，功率除压及因数
求 刀闸，保险也好求，一点五倍额
定流
说明：日光灯功率因数一般取0.5
2
380V/220V常用负荷电流计算
单项二二乘四五，若是三八两倍半 三相千瓦两倍安，热，伏安，乏一倍半
说明：“三相千瓦两倍安”指三相电动机容量 1千瓦电流为2安培。
13
测知电力变压器二次侧电流，求算其所载 负荷容量 口诀： 已知配变二次压，测得电流求千瓦。 电压等级四百伏，一安零点六千瓦。 电压等级三千伏，一安四点五千瓦。 电压等级六千伏，一安整数九千瓦。 电压等级十千伏，一安一十五千瓦。 电压等级三万五，一安五十五千瓦。
14
绝缘导线安全电流计算
十下五，百上二 二五，三五，四三界 七十，九五二倍半 裸线加一半，铜线升级算 穿管，高温八，九折
容量算电流，容乘系数求 三十五千一后点六六，十千五后
点七七 六千九后点六算，零点四千，一
四四 说明：容量以100千伏安为例，
35千伏系数为1.66，10千伏系数 5.77，6千伏系数9.6，0.4千伏
10
144单位是安培。
10（6）／0.4千伏变压器一二 次熔丝电流计算
高压选熔流，一点五至三倍额流 求
17
截 35 50 70 95 120 150 面 电 3 3 2.5 2.5 2 2 流
18
二点五下整九倍，升级减一顺号 对
三十五线乘以三点五，双双成组 减一半
高温九折，铜升级，裸线加一半 导线穿管二，三，四，八，七，
六折勿忘记
19
说明：“二点五下整九倍，升级减一顺号 对”指导线截面在2.5平方毫米以下每1平 方毫米安全电流为9安培，导线截面从2.5 平方毫米以上，即4平方毫米开始线号每增 大一等级，其安全电流减小1安培，直至25 平方毫米为止。
