石材地面结晶保养操作程序及标准资料
4.3石材养护服务标准
4.3石材养护服务标准
石材养护服务标准
一、石材结晶保养施工程序:
1、先将地面清洗干净，去除表面油迹、水迹、锈迹。
2、针对本项目石材特性，采用适宜转速的翻新机翻新石材表面，进行表面修补。
3、利用抛光垫和结晶药粉对石材表面进行结晶处理，使石材表面与药粉充分反应，以达到最佳效果。
4、将SPY和研磨浆混合一起，用加重机配合白色3M抛光垫对地面进行研磨，一般单位面积需进行
2-3遍研磨。
5、最后采用石材晶亮剂对地面进行2-3遍上光处理，争取达到最佳效果。
二、结晶保养验收标准:
1、石材表面无油迹、水迹、锈迹，色泽统一、润泽，无腐蚀，并与新石材相接近。
2、石材表面平整、无明显水波浪（标杆投影曲度差不大于15度）、无划痕、无机械打磨磨痕、无损
伤，手感细腻，具有防滑作用。
3、石面开缝不得大于1.5mm。
缝口连接自然完美、胶质色相与石面无明显色差。
4、石面拼缝处无半缝、无断缝、无黑缝。
5、断裂修补处无明显色差、无色带、修补处跟大板光度一致。
6、边线光亮、无毛边、无明显接头（靠墙边线未打磨宽度不超过10mm）。
7、石面无直径1mm以上明显空洞、无断裂。
8、整体石面手感细腻、油润、光亮、经营剔透。
9、整体石面测光仪测试平均亮度85度以上。
三、石材结晶保养频次：
1、内场、电梯地面：1次/周。
2、收银台、服务台、卫生间洗手台：1次/半年。
3、部分高磨损区域，如出入口、扶梯口等区域：2次/周。
石材养护一般操作流程
石材养护一般操作流程一、翻新结晶工程1、地成干燥--本工序分两种情况操作，①原有石面接缝的水渍，我们采用远红外线灯加热烘干。
②其它平面的湿气，自然晾干。
结果，水渍现象已彻底去除，既经济又合理，客户十分满意。
2、填补石缝--用填缝方法解决石缝渗透水是重要的预防措施。
必需重视填缝工作。
填缝材料应粘接性好，无粉粒，防水，可研磨抛光的，我们选用德国超级云石裂痕补剂，按照工艺进行了填补隙缝（填补面同石材平面取平，填缝应均匀，防止遗漏。
）并经过两小时以上的干燥固化。
3、整平研磨抛光--鉴于石面以前做过防水，造成石材变色，我们并没有直接采用整平研磨的方法，而是先用O#钢丝棉，配专用设备进行研磨擦打、磨去了石材表面的变色层，显露出大花白的原有底色。
很幸运，由于防护剂渗入石面的程度很轻，我们仅用用上述方案就收到了良好的效果，使我们担心的变色问题得到了治理。
第二套方案即用大理石钻石磨片、水磨片、逐级打磨抛光，备而未用。
4、锈黄处理--根据整体方案，先对锈斑严重的地方，用钢丝棉打磨，去除表面浮锈，然后用专用大理石除锈剂进行除锈。
除锈工艺如下：清洁表面干燥湿润锈面贴白纸巾加除锈剂罩塑料薄膜密封敷面时效处理3小时在用中性清洁剂清洗后在用清水洗晾干（一次性不能除净的锈迹可重新处理）5、防水、防护--客户为了避免大理石今后再出现水渍、泛锈，和遭受其它污染，是意我们的方案，对研磨后地面施加防护，我们吸取了原防护变色的教训，选用几种较好的防水剂，取同样的石材做了实验，一方面检查防护效果，另一方面检查是否改变石材颜色，并根据吸水率确定工艺用量。
做好了上述准备后，我们才大面积的对地面进行了防护处理。
防护处理我们主要抓好以下工艺：①清洁石面。
②充分干燥。
③均匀涂刷防护剂，润透石面，不得漏刷，不能过多，防止积聚，前者影响防护效果，后者影响美观并加大清理难度。
④自然条件下，通风干燥24小时以上。
6、水晶处理：经过以上工艺之后，就可以进行水晶处理了，我们用的是西班牙水晶加硬剂，加光剂按照其使用工艺说明，通过设备加压，低速打磨，使剂品产生热化反应，使地面形成防滑的坚硬境面.二、石材外墙渗水及污染的处理：由于大楼位居要枢，相对地污染也特别严重。
石材地面结晶处理施工工法

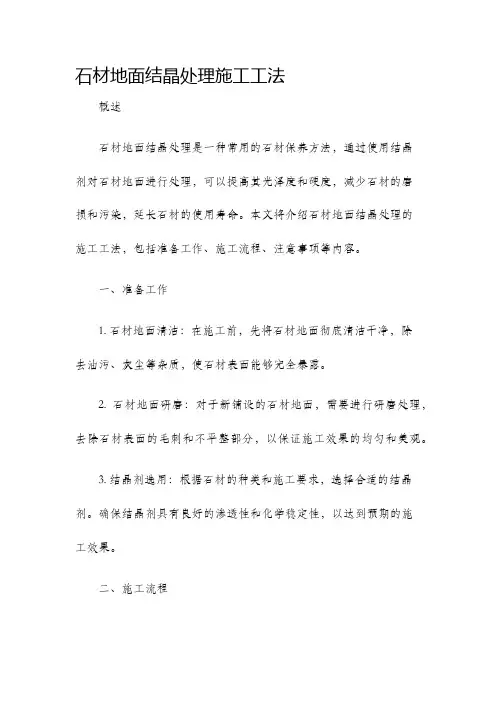

石材地面结晶处理施工工法概述石材地面结晶处理是一种常用的石材保养方法，通过使用结晶剂对石材地面进行处理，可以提高其光泽度和硬度，减少石材的磨损和污染，延长石材的使用寿命。
本文将介绍石材地面结晶处理的施工工法，包括准备工作、施工流程、注意事项等内容。
一、准备工作1. 石材地面清洁：在施工前，先将石材地面彻底清洁干净，除去油污、灰尘等杂质，使石材表面能够完全暴露。
2. 石材地面研磨：对于新铺设的石材地面，需要进行研磨处理，去除石材表面的毛刺和不平整部分，以保证施工效果的均匀和美观。
3. 结晶剂选用：根据石材的种类和施工要求，选择合适的结晶剂。
确保结晶剂具有良好的渗透性和化学稳定性，以达到预期的施工效果。
二、施工流程1. 结晶剂准备：按照结晶剂的说明书正确配置结晶剂，控制好浓度和用量。
2. 结晶剂涂布：使用专用的结晶剂刷，将结晶剂均匀涂布在石材地面上。
涂布的厚度要均匀，不得有漏刷或积刷的情况发生。
3. 结晶剂渗透：待结晶剂涂布完毕后，需要等待一段时间，以便结晶剂能够充分渗透进石材内部。
这个时间根据结晶剂的说明书而定，一般为15-30分钟。
4. 结晶剂抛光：使用专用的抛光机械，对结晶剂涂布的石材地面进行抛光处理。
抛光时要注意力度的均匀和速度的适宜，以避免对石材地面造成划伤。
5. 结晶剂反应时间：抛光处理完成后，需要给结晶剂一定的反应时间，让其与石材发生化学反应，形成晶体结晶，增加石材地面的硬度和光泽度。
一般反应时间为2-3个小时。
6. 结晶剂除膜：待结晶剂反应一定时间后，使用专用的除膜机械，将结晶剂表面的膜层除去，使石材地面呈现出自然的光泽。
7. 清洁保养：完成结晶处理后，对石材地面进行彻底清洁，并在日常保养中定期擦拭和清洗，以保持石材地面的美观和光泽。
三、注意事项1. 施工环境：结晶处理施工一般需要在封闭的环境下进行，以避免外界因素对施工效果的影响。
确保施工场所干燥通风，防止灰尘和水分的干扰。
2. 结晶剂用量：结晶剂的用量要根据石材的种类和施工要求来确定，不宜过量或不足，以免影响施工效果。
石材结晶流程
石材结晶流程石材结晶是一种常见的石材处理工艺，通过结晶处理可以增加石材的光泽度和硬度，使其更加耐磨耐腐蚀。
下面将详细介绍石材结晶的流程及注意事项。
首先，进行石材的清洁工作。
在进行结晶处理之前，必须确保石材表面没有灰尘、油污等杂质，否则会影响结晶效果。
因此，要先用清洁剂对石材进行清洁，确保表面干净。
接着，进行石材的研磨处理。
研磨是石材结晶的前期处理工作，通过研磨可以去除石材表面的磨损层和瑕疵，为后续的结晶处理做好准备。
在研磨过程中，需要选择合适的研磨片，按照一定的顺序和压力进行研磨，直到石材表面光滑均匀。
然后，进行石材的结晶处理。
在研磨完成后，就可以进行石材的结晶处理了。
结晶处理需要使用专门的结晶剂，将结晶剂均匀地涂抹在石材表面，然后使用高速旋转的结晶机进行结晶处理，使结晶剂充分渗透并在石材表面形成坚固的保护膜，增加石材的光泽度和硬度。
最后，进行石材的抛光处理。
结晶处理完成后，可以进行石材的抛光处理，以进一步提升石材的光泽度和平整度。
抛光处理需要使用抛光机和抛光片，按照一定的顺序和压力进行抛光，直到石材表面达到理想的光泽度和平整度。
在进行石材结晶的过程中，需要注意以下几点，首先，选择适合的结晶剂和抛光片，确保其质量和效果；其次，严格按照操作规程进行操作，避免操作失误导致石材损坏；最后，做好安全防护措施，避免结晶剂和抛光片对人体造成伤害。
总之，石材结晶是一项重要的石材处理工艺，通过合理的流程和注意事项，可以使石材表面光泽度和硬度得到有效提升，延长石材的使用寿命，美化环境。
希望本文介绍的石材结晶流程对您有所帮助。
大理石晶面处理结晶养护施工程序
大理石晶面处理结晶养护施工程序1、先将石材漏洞间原有添补物清算洁净, 然后利用专用石材开缝机对原来石材安置中缝重新划统统割开缝, 使石材间漏洞宽度差降至最低, 再用靠近石材颜色云石胶对其举行填补。
（注 : 若曩昔已经做过中缝处理处罚则无需重新开缝）。
2、利用靠近石材自己颜色云石胶并将云石胶举行完善调色, 使之充实靠近原来石材颜色来进步团体感, 抵达最理想视觉结果。
3、将调好云石胶举行添补, 因为云石胶完全凝集后会有肯定程度紧缩, 以是应使云石胶轻微高于石材程度面, 如许不至于数次添补。
4、接纳打磨抛光片和打磨添补剂, 使之与石材成为一个程度面, 增加石材团体感, 并办理漏洞间崎岖位题目, 防备漏洞再次返黑。
利用花岗岩翻新机共同专用剪口研磨片对剪口位举行经心打磨, 使其与石材成为一个平面团体。
5、研磨抛光: 利用专用花岗岩抛光机, 从50-3000号石材水磨片由粗到细对石材举行研磨, 致使地面光明平整如新。
6、结晶处理处罚: 接纳花岗岩结晶粉和结晶药剂共同晶面打磨机抛光, 在打磨重压下让石材和结晶粉在高温作用下产生物理和化学综合反响, 形成一层致密、坚固结晶掩护层。
结晶后能加强色彩和光明度, 还防水、防油等结果。
★大理石轻度翻新石材外貌被轻细划伤, 可接纳轻度翻新工序举行翻新处理处罚。
如地面有旧蜡则先起蜡, 再利用800＃金钢石水磨片加净水打磨非常钟, 细致:在打磨历程中加水, 以连结地面湿润,并用吸水机吸走污水, 以防备污水第二次污染地面。
再换1500＃、 3000＃抛光片、金钢石水磨片, 用上述要领举行逐一打磨。
翻新步伐全部完成后, 用净水洗净并吸干石材外貌水, 大理石轻度翻新事情完成。
★大理石中度翻新当石材外貌失去光芒, 完全不行以大约映照物体却没有过深划痕, 可接纳中度翻新工序举行翻新处理处罚。
利用200＃、 400＃、 800＃、 1500＃、 3000 ＃抛光片, 金钢石水磨片举行逐一打磨, 打磨要领、细致事变与上述相同。
大理石结晶养护流程
大理石结晶养护流程
大理石结晶养护流程
一、基本准备：
1.清洁剂：清洗大理石表面污垢的清洁剂，可以是专业清洁剂或者是洗衣粉溶液。
2.抛光剂：用来去除大理石表面的小颗粒和污垢，一般是专业的抛光剂或者含磨料的清洁剂。
3.保护剂：保护大理石表面免受污染和损坏，可以使用专业的结晶保护剂。
4.抹布：用来擦拭清洁剂和抛光剂，一般是棉布或抹布，如果抹布过于吸水，可以用抽水板或吸塑取代。
5.布线：用于将各个用具连接起来，如一个电源线，一个抛光机线，一个抛光垫线。
二、步骤：
1.清洗：使用清洁剂将大理石表面的污垢、油污及其他沾染物除去。
2.抛光：使用抛光剂将大理石表面的污垢、颗粒和细小裂痕除去，以达到抛光效果。
3.保护：使用结晶保护剂将大理石表面进行保护，以防止水污染、油垢及其他破坏。
4.整理：将抹布、布线等全部整理好，以便以后使用。
三、需要注意的事项：
1.大理石表面有着自己的结晶结构，不是一次性抛光就可以完成抛光工作，必须要多次抛光，才能达到理想的抛光效果。
2.专业的抛光剂和清洁剂要按照比例混合使用，不可用水混合，以免影响质量。
3.使用结晶保护剂时，务必保持表面的清洁，保护剂的效果才能体现出来。
石材百科：石材养护结晶处理
全国访问量最高的建材导航站！【石材百科】石材养护结晶处理石材进行结晶养护时必须具有一定光泽度(60度以上)，平整度、无深度划痕、无严重污损。
合理的结晶养护周期，能使石材保持最佳状态，科学的降低养护成本，创造高效的经济价值。
结晶处理的常规方法：一、固体材料结晶法(结晶粉或抛光粉)1、材料：大理石结晶粉，花岗石抛光粉2、工艺：通常以百洁垫为结晶介质，将结晶材料置于石材表面，加入适量水，研磨到快干微热的浆糊状。
结晶后要及时用水冲洗，并吸干净，避免板面的亮度退光。
3、结晶原理：结晶材料中含有研磨粒子与矿物质，使其对石材进行精细抛光与硬化反应。
迅速增加石材表面的光度和硬度。
4、特点：出光速度快且稳定，光泽度、硬度高。
一般用于翻新后或常期保养二、液体材料结晶法(结晶剂或结晶浆)1、材料：大理石结晶剂，花岗石结晶浆2、工艺：通通常以钢丝棉为结晶介质且石材必须干燥。
将结晶材料均匀喷洒在石材表面后迅速研磨致干。
3、结晶原理：结晶材料在专用设备的重压和磨擦下产生的双重作用，通过物化反应，在石材表面进行结晶排列，形成一层清澈、致密、坚硬的保护层。
4、特点：施工灵活，光泽度、硬度高;使日常护理工作简单化，一般用于常期保养，对施工人员技术要求较高。
全国访问量最高的建材导航站！三、晶面处理特点：1、结晶后石材表面整体均匀、清澈，有镜面感觉，显现石材天然色泽2、一般石材结晶处理后的光泽在85-105度。
3、硬度高，不易划伤，一般硬物(或自然行走)不会对石材造成磨损。
4、表面干爽，不吸附灰尘，便于每日推尘。
九正建材网微信号：wwwjc001cn手机登陆。
大理石、花岗岩等结晶操作程序
大理石、花岗岩等结晶操作程序用料：石材高光镜面再造粉作用：应用于云石镜面晶硬处理，保护石材表面不受一般划伤、保持光亮镜面、防水、防腐蚀，比打蜡更易护理。
本品作湿法操作，在最短时间内再造石材高光晶面，用于处理由于磨损等原因造成失去光泽的石材表面。
特性：1）不会产生用钢丝棉而造成的石面划伤2）不会使石面变色或留下黄锈3）石面光亮如水，极富层次感4）低成本、省时、省人工5）具有防止污渍深入石材内层、增强抗磨、防划等功效操作：1）使用洗地机先将理石表面彻底清洗2）用纯净水将结晶粉调成糊状，涂在研磨垫上。
3）使用175转/分钟擦地机负重45KG开始研磨，操作期间保持地面湿润。
4）当理石表面结成高光晶面后，用吸水机吸掉地面残留糊状物。
5）过水吸干。
6）用抛光垫抛光，使地面完全干燥、光亮如镜。
结晶与打蜡的比较一、步骤：1、打蜡 1）洗地吹干 2）底蜡吹干（2遍） 3）面蜡吹干（2遍） 4）用高速抛光机抛光；2、结晶 2）洗地吹干 2）配合单擦机使用即可二、质地：1、打蜡较软；2、结晶坚硬三、亮度：1、打蜡一般；2、结晶光亮如镜四、亲水性1、打蜡吸收水分易发软起卷、抗水性强，不发软不起卷五、操作人数1、打蜡 3—4人；2、结晶 1—2人六、日常保养1、打蜡经常抛光养护；2、结晶不须经常保养七、局部损坏1、打蜡全部起蜡；2、可作局部修复八、操作要求1、打蜡封地操作；2、结晶封地操作九、二次操作1、打蜡用起蜡水将旧蜡起掉；2、结晶、任何时间不影响经营，做完结晶可立刻行走十、保持期限1、打蜡 2—4个月；结晶 3—12个月十一、使用机器1、打蜡洗地机、洗水机、吹干机、抛光机、地拖桶、榨水器、地拖；2、结晶擦地机、吸水机石材水镜面处理：利用液体化学药物，借助专业石材维护机械，使用钢丝垫摩擦产生压力、温度。
使石材表面产生质的变化，生成新的碳酸钙、草酸钙及硅酸钙的混合结晶体。
这种结晶体异常坚硬，大大提高了石材的抗摩擦、抗冲击能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石材地面结晶保养操作程序及标准
材地面结晶保养操作程序及标准
操作规程：
准备用品：单刷机、红白垫、吸水机、大理石晶硬粉或花岗石晶硬粉、保养液等。
1、湿法晶硬处理方法：
（1）、确定石材地面是大理石还是花岗岩石材地面，确定使用哪种石材药剂。
操作方法相同，药剂有所不同。
（2）、首先将50－80克大理石晶硬粉到于地上，加上清水300－800克，视天气干燥程度而定。
用擦机配合百洁垫将晶硬粉磨成浆状均匀涂在晶面上，横向研磨，每平方米约磨3－5分钟（以175转机计算），此时晶面粉浆应该是粘稠状（如果仍很湿，下次应减少水量）。
之后用水刮将晶硬浆刮至下一个要做晶面的区域，要尽可能刮干净，剩余越多，下一步工作越困难。
此时石面已十分光亮，但常办有刮痕、水印。
尽快将地面洗干净，多功能擦机换上一块干净白色百洁垫，将刮去晶硬浆的区域完全磨干。
每平方米约2分钟。
在磨干过程中晶面会不断增亮。
在下一个工作区域中添加每平方米5克的晶硬粉以补充晶硬浆中耗用的成分。
重新加入300－800克水重复上述过程就可以完成整个场地的晶硬处理。
在大场地工作时，应以两个人为一组，2台擦净，1个水刮，1台擦机负责湿磨及加晶粉、加水。
另一台擦机负责干磨及刮晶硬浆、洗地。
2、干法晶硬处理方法：
（1）、将大理石晶硬粉剂撒于地上（约6克/平方米），喷上3－6倍水（20－50克）
视天气及石面干燥情况而定。
地刷配上百洁垫开始转磨，刷机应横向抛磨，将晶
硬粉均匀涂于石面。
来回约为10－15次，把干固的浆液彻底清除。
（如万一有痕
迹留下，只需加水再次转磨便可除去）。
（2）、换上天然纤维垫喷上少量“石材保养剂”重新抛磨一次，这工序的目的是加强晶面硬度，整个保养工程此时已是大功告成，整个大理石面会光滑如新。
（3）、使用测光仪进行石材表面测光，光泽度约为90度。
3、石材晶面的日常护理：
在晶硬工作完成后，石面已达到相当的光泽度，保持这种瑰丽石面的方法有两种：
A、晶硬护理：
用品：石材晶硬保养剂、晶硬粉、白色百洁垫、尘推、多功能刷机或高速抛光机。
保养工序：
（1）、每天需视乎不同需要而作出日常性清洁工作，定时推尘以保持石面清洁。
（2）、根据石材磨损情况确定保养时间及次数，以石材晶硬保养剂配以白色百洁垫抛光，使用量不需太大，磨干后马上感到石面重拾新一般光泽。
或有某处磨损较为严重的，一般喷磨无法恢复高度光滑时，可以局部重做晶面处理后，按正常保养喷磨保养液即可。
B、晶面护理
用品准备：石材晶面剂2号、钢丝棉垫、尘推、多功能擦机。
保养工序：每天在干净的晶硬石面上每平方米石面喷2－3克石材晶面剂2号，用多功能擦机配钢丝棉垫磨，直至石材晶面保养液磨干为完成。
（本品挥发性较高，即喷即磨）。
保洁标准：石材地面光亮度，通过测光仪检测，应该在85以上。
注意事项：石材晶硬保养液与石材晶面保养液2号的区别。
（1）、石材晶硬保养剂1号绝对不含有蜡的成份，是真正的石材晶硬剂。
（2）、石材晶面剂2号是晶面处理剂，它含有蜡的成份，典型代表是K3晶面剂。
（3）、晶硬处理是晶硬粉与石材之间的化学作用，只有1号保养液在第二次晶硬处理过程中才不会因地面的蜡层造成阻隔，消耗晶硬粉。
（4）、石材晶面剂2号更适合花岗石石面，长期使用不会形成小孔、气泡、麻点、脱色等石材损伤。
无论晶硬处理或晶面处理，只要日常保养得当，都可以使用。
四、石材地面翻新保养操作程序及标准
工程使用工具、材料准备：
1、大理石翻新磨平机、抛光机（德国产）。
2、磨平抛光机（意大利产）。
3、3M磨料、磨片（意大利产）。
4、结晶粉（美国产）。
5、补缝胶（意大利产）。
6、UV胶光固化胶。
7、专业光固化设备及专业强力吸水机。
工程施工程序及技术要求：
1、石材清洗：
⑴设备：意大利进口洗地机，3M垫。
⑵使用材料：专用石材清洁剂。
⑶进口强力吸水机。
⑷操作方法：先将专用石材清洁剂按规定比例加入到水箱内，并充分搅拌均匀，然后用洗地刷横向来会运动，并添加少许清洁剂，最后将表面全部清洁干净，用强力吸水机将表面吸干。
检查表面是否清洗干净，如仍未达到要求洁净度，需重复上述清洗步骤重新清洗，直至达到要求。
⑸处理后效果：表面干净无尘土或污物，特别注意石材表面，要求不要存有污物，如石材表面有不易清洗的污物，需要使用专业工具将石材清理干净后方可进入下一工序。
2、剪刀差去除磨平
⑴使用设备：德国专用石材大理石翻新机，强力吸水机。
⑵使用材料：意大利进口磨料。
⑶去除剪刀差施工方法：使用意大利石材翻新机，采用36#、60#、120#磨料，对剪口顺石材高出部分进行横向进行打磨，直至将接口处磨平为止。
⑷处理效果：石材接口平整无剪口。
3、石材表面处理：
⑴使用材料：大理石翻新机、打磨机、吸水机、意大利进口胶、色料（产地瑞士汽巴），小桶、刮板等。
⑵操作方法：将清洁干净的金碧辉煌石材表面，用掺入专用快速固化剂和调配好的胶倒在石材表面（胶的颜色与石材基本一致）反复刮，让胶充分渗入石材内，两个小时内胶面即可完全固化。
用打磨机使用300#、400#、800#磨片对补过胶的表面进行磨平处理。
磨平后检查石材表面是否有未补上，如果有，重复以上的步骤进行重新补胶打磨平整。
⑶处理效果：经过专用快速固化石材胶打磨后表面光滑平整。
4、UV处理：
⑴材料：UV树脂（日本产）
⑵色料：（日本产）
⑶磨料、自动磨石机（意大利产）
⑷操作方法：将石材用专用烘干机完全烘干，在确认石材表面干燥时，根据石材颜色将无机色料调入进UV胶内并充分混合均匀，确认UV胶完全混合时，将UV胶倒在石材上，用刮板先横后竖的手法均匀地刮到石材表面，并停留数分钟确认已完全渗入石材内后，通过UV设备对UV胶进行充分固化，固化后的石材在进行板面加工下道工序。
5、石材抛光：
⑴使用设备及材料：抛光机、专业强力吸水机、磨料。
⑵操作方法：使用抛光机，用1500#、3000#、6000#磨片逐级横向移动进行打磨至石材光亮，光泽度在80度石材产生镜面效果。
6、结晶：
⑴使用设备及材料：研磨机、3M抛光垫、结晶粉（美国庄臣）。
⑵操作方法：将结晶粉加硬剂调成浆状，涂在石材表面配以低速磨擦机及钢丝棉，3M抛光垫横向抛磨，待浆状物彻底被石材吸收，对石材进行抛磨使其完全渗透进石材内，再使用结晶粉加硬剂进行抛磨直至石材表面产生85度以上光泽度镜面效果。
