一步一步摸索在MDK下进行S3C2440的开发

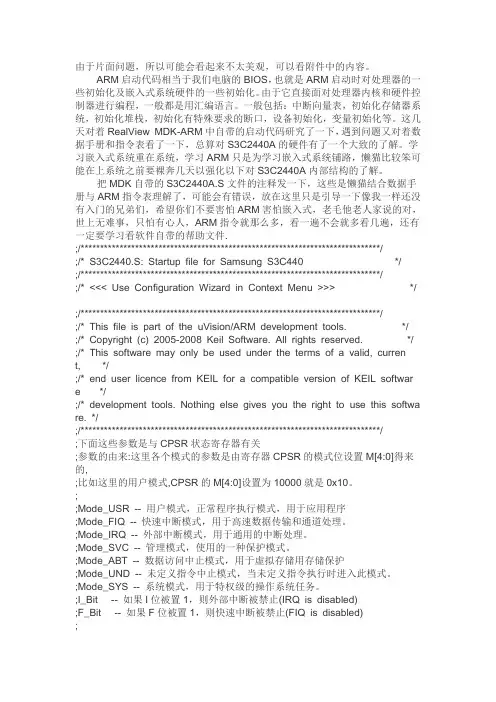

第1步：在MDK下建立一个最简单的基本S3C2440的点亮LED工程，启动代码采用MDK自带的。

编写代码控制TQ2400板子上的一个LED灯闪烁，结合TQ2440底板可找到LED连接在GPB5～GPB8。

具体代码如下：#include <S3C2440.h>#define LED1 (1<<5)#define LED2 (1<<6)#define LED3 (1<<7)#define LED4 (1<<8)void Delay(void){int i,j;for(i=0; i<1000; i++){for(j=0; j<1000; j++);}}int main(){GPBCON = 0x15555;while(1){GPBDAT &= ~LED1; //LED1闪一下Delay();GPBDAT |= LED1;Delay();GPBDAT &= ~LED2; //LED2闪一下Delay();GPBDAT |= LED2;Delay();GPBDAT &= ~LED3; //LED3闪一下Delay();GPBDAT |= LED3;Delay();GPBDAT &= ~LED4; //LED4闪一下Delay();GPBDAT |= LED4;Delay();}}第2步：对工程进行初步的配置。

为避免工程文件目录中文件比较乱，要对工程的输出文件和连接文件各单独建立一个文件夹，让它们在各自文件夹内。

点击“Select Folder For Objects”，新建一个名为out的文件夹，然后双击打开并点击OK，这样所有的输出文件就会放在这个文件夹内。

编译一下，出现如下错误：示：而2440并没有内部RAM，只有外接的SDRAM。

先将内部RAM选项去掉。

TQ2440的程序运行是在外接的SDRAM中的，SDRAM的开始地址是0x30000000，仿真的时候代码都是在SDRAM中运行的，那我们就先将代码地址和内存地址都配置为外部的，如下图所示：其中ROM1和RAM1的空间大小都是随便填写的，当然总的大小不能超过实际使用的SDRAM的大小。

然后再点击工程配置窗口中的Linker选项，勾选User Memory Layout from Target Dialog 选项（即选择使用上面的目标选项对话框中的存储空间分配方式）配置如下图：编译后的编译信息如下：编译顺利通过。

第3步：使用Jlink接上TQ2440开发板进行仿真调试一下。

打开工程配置对话框选择Debug选项进行配置，选择使用J-LINK/J-TRACE仿真选项，然后点击Setting按键，JTAG Speed配置为自动。

配置如下：然后还要在Initialization File：选项下添加一个初始化文件Ext_RAM.ini，不然是没法进行仿真的。

这个文件可在MDK安装目录中的例子中找到：我电脑上的路径是C：/Keil/ARM/Boards/Samsung/S3C2440/RTX_Blinky/Ext_RAM.ini 文件内容如下：/************************************************************************** ****//* Ext_RAM.INI: External RAM (SDRAM) Initialization File */ /************************************************************************** ****/// <<< Use Configuration Wizard in Context Menu >>> // /************************************************************************** ****//* This file is part of the uVision/ARM development tools. *//* Copyright (c) 2005-2008 Keil Software. All rights reserved. *//* This software may only be used under the terms of a valid, current, *//* end user licence from KEIL for a compatible version of KEIL software *//* development tools. Nothing else gives you the right to use this software. *//************************************************************************** ****/FUNC void SetupForStart (void) {// <o> Program Entry PointPC = 0x30000000;}FUNC void Init (void) {_WDWORD(0x4A000008, 0xFFFFFFFF); // Disable All Interrupts_WDWORD(0x53000000, 0x00000000); // Disable Watchdog Timer// Clock Setup// FCLK = 300 MHz, HCLK = 100 MHz, PCLK = 50 MHz_WDWORD(0x4C000000, 0x0FFF0FFF); // LOCKTIME_WDWORD(0x4C000014, 0x0000000F); // CLKDIVN_WDWORD(0x4C000004, 0x00043011); // MPLLCON_WDWORD(0x4C000008, 0x00038021); // UPLLCON_WDWORD(0x4C00000C, 0x001FFFF0); // CLKCON// Memory Controller Setup for SDRAM _WDWORD(0x48000000, 0x22000000); // BWSCON_WDWORD(0x4800001C, 0x00018005); // BANKCON6_WDWORD(0x48000020, 0x00018005); // BANKCON7_WDWORD(0x48000024, 0x008404F3); // REFRESH_WDWORD(0x48000028, 0x00000032); // BANKSIZE_WDWORD(0x4800002C, 0x00000020); // MRSRB6_WDWORD(0x48000030, 0x00000020); // MRSRB7_WDWORD(0x56000000, 0x000003FF); // GPACON: Enable Address lines for SDRAM}// Reset chip with watchdog, because nRST line is routed on hardware in a way// that it can not be pulled low with ULINK_WDWORD(0x40000000, 0xEAFFFFFE); // Load RAM addr 0 with branch to itselfCPSR = 0x000000D3; // Disable interruptsPC = 0x40000000; // Position PC to start of RAM_WDWORD(0x53000000, 0x00000021); // Enable Watchdogg, 0 // Wait for Watchdog to reset chipInit(); // Initialize memoryLOAD Obj\Blinky.axf INCREMENTAL // Download programSetupForStart(); // Setup for Runningg, main // Goto Main将此文件复制到所建的工程下面，然后修改下面这句代码，将Blinky.axf替换为自己工程下生成的调试文件名称即可。

LOAD Obj\Blinky.axf INCREMENTAL // Download program例如我所建工程生成的调试文件是在out文件夹内的LED2.axf，则将此句修改为LOAD out/LED2.axf INCERMENTAL即可，如果调试文件在所建工程根文件夹内则修不需要再加out/路径，直接改为LOAD LED2.axf INCERMENTAL即可。

然后再点击Utilities选项，Use Target Driver for Flash Programming选项选择J-LINK/J-TRACE选项，并且不勾选后面的Update Target before Debugging选项，如下图所示：设置完成之后，点击Debug按钮即可进入调试界面以上这些步骤只是做到简单的使用JLINK进行仿真，即代码在SDRAM中运行，还不能烧写到NANDFLASH中运行。

接下来继续摸索如果将代码下载到NandFlash中运行的方法，呵呵。
