施工现场临时用电施组
现场临时用电专项施工方案(1)
现场临时用电专项施工方案(1)
一、前言
在施工现场，临时用电是不可或缺的。
为了保障施工的正常进行和工人的安全，制定一份临时用电专项施工方案至关重要。
本文将针对现场临时用电进行详细的规划和安全措施，确保施工过程中的用电安全和有效性。
二、施工现场电力设备准备
1.根据现场的用电需求确定电缆规格、长度和数量。
2.配备符合安全标准的插座、电源线和开关，确保电路连接稳固可靠。
3.考虑到施工现场环境，选择防水、防火等特殊要求的电力设备。
三、临时用电布局规划
1.根据施工区域划分临时用电区域，合理布设电缆、插座和开关。
2.避免电缆交叉敷设，保持电线整齐有序，避免因乱拉乱放导致电线损
坏或安全隐患。
3.设置明显标识，标明各个插座的用途和电路连接情况，方便使用和维
护。
四、安全措施
1.严格按照国家电气安全标准进行施工，禁止私拉乱接等违章操作。
2.安装漏电保护开关和过载保护器，及时排除电路故障，确保施工现场
电气安全。
3.定期检查电缆和设备的连接情况，发现问题及时修复或更换损坏部件。
五、应急措施
1.设置应急电源开关，一旦发生用电事故，可以迅速切断电源。
2.培训施工人员掌握紧急断电程序，提高应对紧急情况的能力。
3.准备备用电缆、插座等设备，以备主要设备损坏时的紧急替代。
结语
通过本文对现场临时用电的专项施工方案的规划和安全措施，可以有效保障施
工现场的用电安全和顺畅，提高工人的工作效率，避免因电气事故带来的损失。
我们将严格执行该方案，确保施工过程中的用电安全，保障施工顺利进行。
施工现场临时用电施工方案范例
施工现场临时用电施工方案范例在进行施工工程时，临时用电是至关重要的一环。
合理的临时用电施工方案不仅可以确保施工的正常进行，还可以保障施工现场安全。
接下来将提供一个临时用电施工方案的范例，供参考。
一、施工现场情况分析1.1 现场用电需求分析在选择临时用电方案之前，首先需要对施工现场的用电需求进行充分的分析。
包括施工机械设备、照明、动力等方面的需求。
1.2 现场用电环境分析考虑施工现场的用电环境，包括现场的地形、气候等因素对临时用电的影响，确保施工过程中用电环境的安全和稳定。
二、临时用电方案设计2.1 电源选择根据现场需求，选择合适的电源方案，可以是临时接入市电，也可以是使用发电机等临时供电设备。
2.2 电缆敷设根据施工现场的实际情况，合理规划电缆的敷设路径和方式，确保安全可靠。
2.3 用电设备布置根据用电设备的功率和数量，合理布置设备位置，确保电力分配均衡和用电安全。
2.4 安全措施在临时用电施工过程中，需要加强对电气安全的管理，设置明显的警示标识、安全防护等设施，确保施工现场的安全。
三、施工现场临时用电的管理和维护3.1 用电管理建立临时用电管理制度，定时检查用电设备运行情况，及时处理故障，保障施工现场的正常用电。
3.2 定期维护定期对用电设备进行检修和维护，确保设备的正常运行，延长设备的使用寿命。
四、总结通过上述临时用电施工方案的设计和管理，可以有效保障施工现场的临时用电安全和稳定，提高施工效率，确保施工工程的顺利进行。
在实际施工中，根据具体需求和现场情况，可以进行个性化的调整和优化，以适应不同的施工需求。
以上是关于施工现场临时用电施工方案的范例，希望对您有所帮助。
工地临时用电施工组织设计范本
工地临时用电施工组织设计范本工地临时用电是指在建筑工地进行施工作业时所需的临时用电系统。
临时用电在工地施工中起到了重要的作用，它为施工提供了电力能源，保障了施工的正常进行。
因此，在进行工地临时用电时需要进行组织设计，以确保施工的顺利进行。
下面是一个工地临时用电施工组织设计的范本，详细介绍了工地临时用电施工的流程和步骤。
一、确定用电负荷需求在进行工地临时用电施工组织设计之前，首先需要确定用电负荷需求。
用电负荷需求的确定可以通过施工方需求计算得出，以确保临时用电系统能够满足施工的需求。
二、确定临时用电设备根据用电负荷需求确定后，需要确定具体的临时用电设备。
临时用电设备包括发电机组、配电箱、输电线缆等。
根据实际需求选择合适的设备，并确保设备的质量和性能能够满足工地施工的需求。
三、制定用电设备位置布置方案根据工地的实际情况，制定用电设备的位置布置方案。
考虑到用电设备与施工区域的距离、设备之间的布置以及安全要求等因素，进行合理的位置布置，以确保施工的顺利进行和用电设备使用的安全。
四、制定用电设备连接方案制定用电设备的连接方案，包括输电线路的布置和连接方式的选择。
根据工地的实际情况确定合适的输电线路路径，选择合适的电缆连接方式，确保输电线路的安全可靠，并考虑到输电线路的防护措施，以防止因输电线路故障引发事故。
五、制定用电设备运行维护方案制定用电设备的运行维护方案，包括设备的启动、停机、检修和维护等方面。
确保设备的正常运行和维护，确保施工过程中的电力供应可靠，以保证施工的连续进行。
六、制定应急预案七、组织人员培训对参与临时用电施工的相关人员进行培训，包括用电设备的操作和维护方法、安全操作规程等内容。
确保相关人员对临时用电施工的流程和操作规程有清晰的认识，以保证施工过程的安全和顺利进行。
八、安全措施在进行工地临时用电施工时，需要加强安全防护措施。
例如，设立临时用电设备区域的警示标识、密封设备的相关部位、设立安全隔离区域等，以确保临时用电施工过程中的安全。
2020施工现场临时用电安全施工组织设计(四篇)
工作总结参考范本
施工现场临时用电安全施工组织设计(四篇)目录：
施工现场临时用电安全施工组织设计一
施工现场临时用电安全生产检查要点二
施工现场临时用电的安全检查情况三
施工现场临时用电的安全管理要求四
- 1 -
施工现场临时用电安全施工组织设
计一
按照JGJ46-88《施工现场临时用电安全技术规范》的规定：临时用电设备在5台及5台以上或设备总容量在50KW及以上的，应编制临时用电施工组织设计，临时用电设备在5台以下和设备总容量在50KW以下者，应制定安全用电技术措施和电气防火措施。
施工现场临时用电施工组织设计主要内容：
1、现场勘测
现场勘测主要包括测绘现场的地形、地貌，新建工程的位置、建筑材料、器具堆放的位置、生产、生活临设建筑物位置，用电设备装设位置,以及现场周围环境如有无需防护的外电线路等。
2、施工用电负荷计算
施工用电负荷计算主要是根据现场用电情况计算用电设备，用电设备组，以及作为供电电源的变压器或发电机的计算负荷。
计算负荷被作为选择供电变压器或发电机、用电线路导线截面、配电装置和电器的主要依据。
3、变电所或配电室（总配电箱）的设计。
变电所设计主要是选择变压器的位置、型号、规格、容量和确定装设要求；配电室（总配电箱）的设计主要是选择和确定配电室(总配电箱)的位置、配电室（总配电箱）的结构、配电装置的布置、配电电器和仪表的选择、选择和确定电源进线、出线走向和内部接线方式，以及接地、接零方式等。
施工现场配有自备电源（柴油发电机组）的，变电所或配电室的
2 / 21。

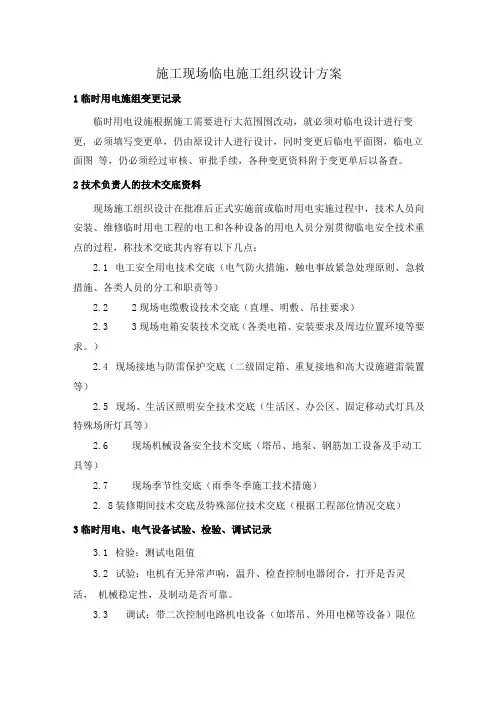

施工现场临电施工组织设计方案
施工现场临电施工组织设计方案1临时用电施组变更记录临时用电设施根据施工需要进行大范围围改动，就必须对临电设计进行变更, 必须填写变更单，仍由原设计人进行设计，同时变更后临电平面图，临电立面图等，仍必须经过审核、审批手续，各种变更资料附于变更单后以备查。
2技术负责人的技术交底资料现场施工组织设计在批准后正式实施前或临时用电实施过程中，技术人员向安装、维修临时用电工程的电工和各种设备的用电人员分别贯彻临电安全技术重点的过程，称技术交底其内容有以下几点：2.1电工安全用电技术交底（电气防火措施，触电事故紧急处理原则、急救措施、各类人员的分工和职责等）2.22现场电缆敷设技术交底（直埋、明敷、吊挂要求）2.33现场电箱安装技术交底（各类电箱、安装要求及周边位置环境等要求。
）2.4现场接地与防雷保护交底（二级固定箱、重复接地和高大设施避雷装置等）2.5现场、生活区照明安全技术交底（生活区、办公区、固定移动式灯具及特殊场所灯具等）2.6现场机械设备安全技术交底（塔吊、地泵、钢筋加工设备及手动工具等）2.7现场季节性交底（雨季冬季施工技术措施）2. 8装修期间技术交底及特殊部位技术交底（根据工程部位情况交底）3临时用电、电气设备试验、检验、调试记录3.1检验：测试电阻值3.2试验：电机有无异常声响，温升、检查控制电器闭合，打开是否灵活，机械稳定性，及制动是否可靠。
3.3调试：带二次控制电路机电设备（如塔吊、外用电梯等设备）限位开关是否灵敏可靠4临时用电工程检查验收表4.1验收人员由以下人员组成：项目部生产副经理、总工程师、临电施组编制人、审批人、经理部电工和安全员。
4.2临时用电工程安装完毕后，由项目部安全部门组织检查验收。
参加人员生产副经理和总工程师，临电施组编制人,经理部电工及安全员。
检查内容包括：配电线路、各种配电箱、开关箱、电气设备安装、设备调试、接地电阻测试记录等，并做好记录，参加人员签字。
4. 3临时用电检查验收主要内容：4. 2.1架空线路4.2.L1导线型号、截面应符合临电图要求。
现场临时用电施工方案(定案送审)
现场临时用电施工方案(定案送审)
进展背景
为了实现工地临时用电需求，保障施工顺利进行，特定制现场临时用电施工方案，并送审。
方案内容
1. 用电需求
1.1 工地整体用电需求为X千瓦。
1.2 主要用电设备包括照明设备、电动工具、通风设备等。
2. 用电设计
2.1 采用X线缆铺设形式，覆盖整个施工区域。
2.2 安装X插座、X开关等设备，方便接入用电设备。
2.3 设计完备的电线走向图，保证用电系统安全可靠。
3. 用电施工
3.1 项目施工人员按照电气工程师指导，进行现场布线施工。
3.2 严格按照电气安全标准进行接线，确保安全用电。
3.3 完工后进行安全验收，确保用电系统符合
要求。
4. 安全保障
4.1 设立专人负责用电系统监管，定期检查设备运行情况。
4.2 加强员工用电安全知识培训，提高用电意识。
定时计划
•X日完成用电设计方案。
•X日开始用电施工。
•X日用电系统完工验收。
风险评估
•电线老化导致短路、火灾等安全事故风险。
•用电设备故障或操作不当引发安全隐患。
结束语
该现场临时用电施工方案经过谨慎设计和施工，旨在为工地提供安全、可靠的临时用电支持，确保施工进度和工作安全。
请相关部门详细审核，并贯彻执行。
施工现场临时用电施工组织设计详解
施工现场临时用电施工组织设计详解临电施工组织设计适用范围及编制要求（1）临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。
（2）临时用电设备在5台及以下和设备总容量在50KW以下者应编制安全用电措施和电气防火措施。
（3）临时用电施工组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。
变更用电组织设计时应补充有关图纸资料。
（4）临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
（5）临时用电施工必须单独绘制临时用电工程图纸，并作为临时用电工程施工和应用的依据。
（6）如实施过程中需变更临时用电施工组织设计时必须履行审批手续，并补充有关计算过程及有关图纸资料。
临时用电施组编制内容及步骤1.现场勘测（1）根据总平面图进入施工现场勘探，了解建筑物所在的位置，待建工程与已建工程的关系，测绘地形、地下有无上下水管线或其它管线。
有无外电架空线路，了解清楚外电线路电压等级及距建筑物的安全距离，确定电源变压器位置，电源进线位置，总配电室位置。
（2）根据施工总平面图中新建工程单体数量、机械设备布置、加工车间布置（钢筋加工、木工加工等），职工宿舍、办公室位置，确定总配电柜内供电回路，分配电箱数量、开关箱数量及移动配电箱数量，同时根据设备、照明情况确定分配电箱回路数。
统计用电机械设备台数、容量并汇总（有桩基工程可根据实际用电设备容量考虑）。
（3）根据施工总平面布置图初步确定，总配电室、分配电箱、开关箱位置及电缆线路走向并根据勘测情况初步确定电缆敷设方式（直埋、电缆沟、穿保护管等）。
（4）现场勘测这步工作对施工组织设计的编制非常重要，是施工临时用电编制的关键，也是保证用电安全、可靠、满足施工需要减少投资和重复工作的关键，必须引起高度重视。
2.确定位置及线路走向（1）根据电源的实际情况和当地供电部门的意见，确定电源进线路径及线路敷设方式。
临电编制要求
施工现场临时用电施组编制的有关规定按照建设部JGJ46一2005（施工现场临时用电安全技术规范）的规定及城建技字第478号文的要求，凡新开工程用电设备在5台及5台以上或设备总容量在50KW及以上者，应单独编制临时用电施工组织设计，己开工的结构工程，未编用电施组者，应做补充设计。
编制临时用电施组的目的在于使施工现场临时用电工程的设置有一个科学的依据，从而保证人身和设备的安全。
供电的可靠。
同时也有助于加强对临时用电工程的技术管理。
现场临时用电施组设计的任务是为现场施工用电设计一个安全可靠的供电方式，制定一套安全用电的技术措施和电气防火措施，既满足现场安全用电的需要，又要兼顾用电方便和经济。
现场临时用电施组设计主要包括以下内容：一、工程概况该项内容应包括两个方面，一是土建概况，主要是指与供电有关的内容：如：工程特点。
建筑总面积，建设地点，现场占地面积。
施工阶段划分等。
二是用电概况，周围有无高低压电源可利用，施工中用电量较大的设备有多少，同时使用情况等。
二、用电负荷及负荷计算用电负荷主要是指现场施工中所使用的机械设备的总电量，对于供电设备来说如变压器、线路是指它供出的电流或功率。
此项依据是按土建总的施工组织设计中，根据工程施工特点。
流水段划分等所使用的全部用电施工机械一览表进行用电量统计。
统计表中应有以下内容：机械名称。
型号规格。
单台容量（Kw）。
台数。
总容量（Kw）（见附表一），单台容量就是该设备铭牌上的额定功率，对于电焊机铭牌标出的是（KV A）。
其中包括照明设备用电量。
负荷计算，是指施工中全部用电机械的总用电计算容量是多少，总电流是多少，目的是以此选择供电系统的总进线截面。
变压器容量。
总开关的大小，计算时一般是采用需要系数法或者使用估算公式，计算时应考虑各种机械设备的具体使用情况及施工高峰时同时使用的机械设备的总数量。
例如：消防水泵不做为施工供水使用，只是事故时才起动，蛙式打夯机只在基础回填时用，就可以不计算在总容量中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临时用电专项施工方案：编制人：审批人赤峰市浩美建筑有限责任公司审批表施工现场临时用电施工组织设计一、施工条件金和城G1#G2#G3#G4#公寓楼位于赤峰市松山区松洲路西侧，化肥街北侧。
建筑面积24598.71m2，建筑高度为G1#为34.2m ,G2#为45.4m ,G3#为45.4m ,G4#为34.2m,建筑层数G1#为地上6层,G2#为地上8层,G3#为地上8层,G4#为地上6层，一层为商厅，二层至顶层为公寓。
建筑耐久年限二级（50年)，耐火等级为地上为二级，建筑类别二类，抗震设防烈度7度，结构类型框架结构2、施工现场用电量统计，电器平面图、立面图、接线系统图见表。
二、安全用电技术措施1.TN—S供电系数（三相五线制），PE线不许断线，在供电末端应将PE线做重复接地。
2.各类用电人员掌握安全用电基本知识和所有设备的性能，使用设备前必须穿戴和配合好相应的劳动保护用品，并检查电气装置和保护设施是否完好，严禁设备“带病”运转，停用的设备必须拉闸断电，锁好开关箱，搬迁或移动电气设备，必须经电工切断电源并作妥善处理后进行。
3.工程不得在高低压线路下施工，不得搭设作业棚，生活设备，对方构建，架具、材料及其他杂物。
4.该工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。
5.电气设备的设置应符合下列要求。
（1）配电系统应设置室内总配电箱和室外分配电箱或设置外总配电箱和分配电箱，实行分级配电。
（2）动力配电箱与照明配电箱宜分别设置，如设置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
（3）开关箱应由末级分配电箱配电。
每台用电设备的开关箱内应一机一闸一漏一箱。
6.接地预防雷在施工现场专用的中性点直接接地的电力线路中必须采用TN—S接零保护系统。
7.电气设备的金属外壳必须与专用保护；零线或第一级漏电保护器电源侧的；零线引出，作防雷拉寻的电气设备，必须同时作重复接地，同台电气设备的重复接地与防雷接地可使用一个接地体，接地电阻应符合重复接地电阻值的要求。
8.施工现场电力系统严禁利用大地作相线或零线。
保护零线不得装设开关或熔断器。
施工现场内所有防雷装置的冲击接地电阻值不得大于30欧姆，各机械设备的防雷引下线可利用该设备的金属结构体，但应保证电气连接。
9.配电线路：架空线必须采用绝缘钢线或绝缘铝线，架空线必须设在专用电杆上，严禁架设在数木、脚手架上，配电线路采用熔电断器作短路保护时，熔体额定电流应不大于电缆允许明敷绝缘导线允许流量的1.5倍，配电线路采用自动开关作短路保护时，其过电流脱扣器电流整定值，应小于线路末端单相短路电流，并应随短路时过负荷电流。
经常过大负荷的线路，依然易爆物邻近的线路，照明线路，必须有过负荷保护。
配电箱开关箱内的电器必须可靠完好，不准使用破损，不合格的电器，每台用电设备应有各自专用的开关箱，必须实行“一机一闸一漏电”制、严禁用一个开关电器直接控制二台及二台以上的用电设备，开关箱中必须装设漏电保护器，漏电保护器应装载开关箱电源隔离开关的负荷侧。
进入开关箱的电源线，严禁用插销链接。
建筑用机构设备必须建立和执行专人专机负责制，并定期检查和维修保养。
10.照明在夜间施工自然采光差的场所，应设一般照明、局部照明和混合照明。
现场照明采用高光效，长寿命的照明光源。
对需要大面积照明的场所，应用高压汞灯、高压钠灯。
照明用电的用线在三相四线制线路中，当照明器为白炽灯时，零线截面按相线载流量的50％选择，照明灯具的金属外壳必须作保护接零，单相回路的照明开关箱内必须装设漏电保护器，室外灯具距地面不得低于3米，室内灯具不得低于2.5米，投光灯的底座应按安装牢固，按需要的光轴方向将轴拧紧固定。
灯头的绝缘外壳不得有损伤和漏电、电器、灯具的相线必须经开关控制，不得将相线直接引入灯具。
职工宿舍用电使用安全电压。
建立临时用电定期检查制度，贯彻落实“安全第一、预防为主”的方针，对施工现场临时用电进行定期检查，“三不放过”的原则，对不安全的隐患要立即整改，保证安全生产。
三、内容和步骤1.勘探及初步设计：（1）本工程建设方已向供电部门报批，在场内已建立变压室，电业部门已施工完毕，本设计只负责总箱以下的线路，及电气开关的选择。
（2）根据施工现场用点设备布署情况，在场内的导线完全使用埋地电缆敷设。
分一个总配电柜引至分箱，再由分箱引至用电设备的开关箱。
（3）根据《内蒙古自治区施工现场临时用电安全技术规范》规定，本供电系统采用TN—S（三相五线制）供电。
2.确定计算负荷：（1）搅拌机组查表Kx=0.7 cosφ=0.68 tgφ=1.08Pjsl=Kx×Pel=0.7×5.5×1台=3.85KWQjsl=Pjsl×tgφ=3.85×1.08=4.158Kvar（2）塔机组：查表Kx=0.3 cosφ=0.7 tgφ=1.02Pjs2=Kx×Pe2=0.3×28×2=16.8KWQjs2=Pjs2×tgφ=16.8×1.02=17.14Kvar（3）电焊机组查表Kx=0.45 tgφ=0.1981)将Jc=50％统一换算到Jc=100％时的额定容量：Pe4= 100jc jc×PN= 5.0×11×2台 =15.5KW2)计算负荷：Pjs3=Kx ×Pe4=0.45×15.5=7.0KW Qjs3=Pjs4×tg φ=7×0.198=1.38Kvar(4)钢筋机械组（钢筋弯曲机、钢筋切断机、切割机）： 查表Kx=0.7 cos φ=0.7 tg φ=1.02 Pjs4=Kx ×Pe5=0.7×16.8=11.7KW Qjs4=Pjs4×tg φ=11.7×0.88=10.3Kvar (5)振动棒组：查表Kx=0.7 cod φ=0.7 tg φ=1.02 Pjs5=Kx ×Pe8=0.7×1.1×6=4.62KW Qjs5=Pjs8×tg φ=4.62×1.02=4.7Kvar （6）混凝土输送泵：查表Kx=0.3 cos φ=0.7 tg φ=1.02 Pjs6=Kx ×Pe=0.3×110=33KW Qjs6=Pjs ×tg φ=33×1.02=33.7Kvar（7）生活及其他：查表Kx=0.3 cos φ=0.7 tg φ=1.02 Pjs7=Kx ×Pe=0.3×40=12KW Qjs7=Pjs7×tg φ=12×1.02=12.24Kvar（8）总负荷计算：干线周期系数Kx=0.9 总的有功率：Pjs=Kx ×(Pjs1+Pjs2+……Pjs7)=0.9×(3.9+16.8+7+11.7+4.7+33+12)=89.1×0.9=80.19 K W 总的电流计算： Ijs=jsQ js P 22+ =125.1Kva总的电流计算： ue Sjs3= 189.9A 3.选择变压器供电部门施工的落地变压器，完全满足。
4.线路上的导线截面及分配电箱，看管箱内的电气设备选择分配电箱至开关箱，开关箱至电器设备的导线完全采用铜芯软电缆。
（1）选择开1至搅拌机导线截面及箱内电器设备 1）计算电流：查表Kx=1 cois φ=0.68Ijs=Kx ϕcos .3ue Pe=13A2)选择导线3×6+1×4、防护罩式隔离开关30A 、漏电断路器30A 、动作电流30MA 、动作时间0.1s3）选择开1至分箱内的导线及箱内相关对应的电气设备。
选择导线4×6+1×4、防护罩式隔离开关60A 、分路断路器60A （2）根据规定：塔吊开关箱不进入分箱，直接进入配电总箱。
选择开2至塔吊导线及总箱内电气设备。
计算电流：检查cos φ=0.7 tg φ=1.02 Kx=1Ijs=Kx ϕcos 3ue Pe=59.8A2)选择导线4×10+1×6、防护罩隔离开关60A 、漏电断路器60A 、动作电流30MA 、动作时间0.1s 。
（3）选择开3砼输送泵导线及箱内电气设备。
1）计算电流：查表Kx=1 cos φ=0.7Ijs=Kx ϕcos 3ue Pe=240A2)选择导线3×70+1×50、防护罩隔离开关300A 、漏电断路器300A 、动作电流30MA 、动作时间0.1s（4）选择开4至调直机的导线及箱内的电气设备。
1）计算电流：查表Kx=1 cos φ=0.7Ijs=Kx ϕcos 3ue Pe=7.038.038.2⨯⨯=8.6A2)选择导线3×6+1×4、防护罩隔离开关30A 、漏电断路器30A 。
（5）选择开10至弯曲机的导线及开关箱内的电气设备。
1）计算电流：查表cos φ=0.7Ijs=Kx ϕcos 3ue Pe=4.8A2)选择导线3×6+1×4、防护罩隔离开关30A 、漏电断路器30A 。
（6）选择开5至切割机的导线及箱内的电气设备。
1）计算电流：查表Kx=1 cos φ=0.7Ijs=Kx ϕcos 3ue Pe=4.4A2)选择导线3×6+1×4隔离开关30A 、漏电断路器30A 、动作电流30MA 、动作时间0.1s 。
3）选择开11至分箱的导线及分箱内相关对应的电气设备。
选择导线4×6+1×4、防护罩隔离开关60A 、漏电断路器60A （7）选择开6至电焊机的导线及箱内的电气设备。
1）计算电流：查表KX=1 cos φ=0.7Ijs=Kx ϕcos 3ue Pe=7.038.0311⨯⨯=23.8A2)选择导线3×6+1×4、防护罩隔离开关30A 、漏电断路器30A 、动作电流30A 、动作时间0.1s.3）选择开7至分箱的导线及箱内的电气设备。
4×6+1×4防护罩隔离开关30A 、漏电断路器30A （8）总配电柜与架空线路之间的导线：已计算总电流189.9A 电业部门施工采用的电缆满足要求。
