施工现场临时用电专项技术方案设计编制

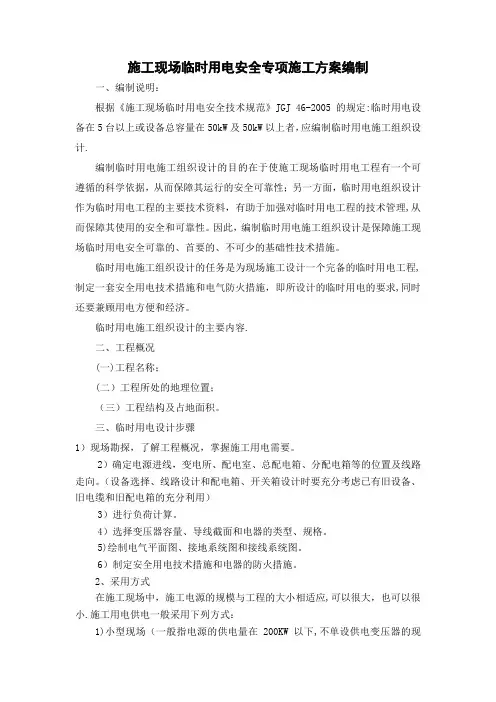

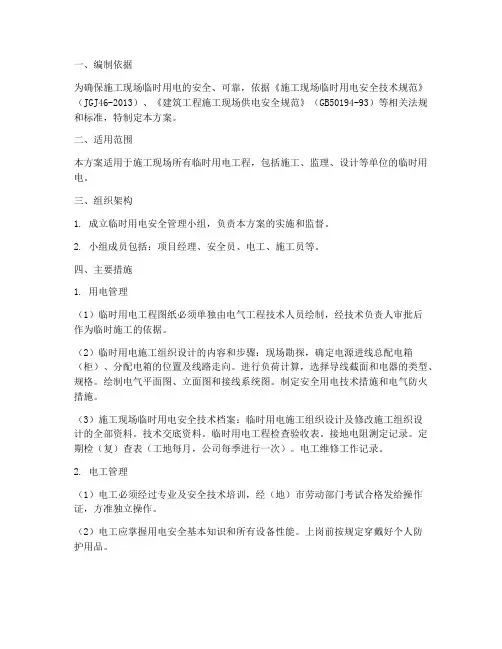

施工现场临时用电安全专项施工案编制

一、编制说明：

根据《施工现场临时用电安全技术规》JGJ 46—2005的规定：临时用电设备在5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。

编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性；另一面，临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全和可靠性。因此，编制临时用电施工组织设计是保障施工现场临时用电安全可靠的、首要的、不可少的基础性技术措施。

临时用电施工组织设计的任务是为现场施工设计一个完备的临时用电工程，制定一套安全用电技术措施和电气防火措施，即所设计的临时用电的要求，同时还要兼顾用电便和经济。

临时用电施工组织设计的主要容。

二、工程概况

(一)工程名称；

(二)工程所处的地理位置；

(三)工程结构及占地面积。

三、临时用电设计步骤

1）现场勘探，了解工程概况，掌握施工用电需要。

2）确定电源进线,变电所、配电室、总配电箱、分配电箱等的位置及线路走向。（设备选择、线路设计和配电箱、开关箱设计时要充分考虑已有旧设备、旧电缆和旧配电箱的充分利用）

3）进行负荷计算。

4）选择变压器容量、导线截面和电器的类型、规格。

5）绘制电气平面图、接地系统图和接线系统图。

6）制定安全用电技术措施和电器的防火措施。

2、采用式

在施工现场中，施工电源的规模与工程的大小相适应，可以很大，也可以很小。施工用电供电一般采用下列式：

1）小型现场（一般指电源的供电量在200KW以下，不单设供电变压器的现场），一般采用一路主干线供电，各支线由主干线上引接，即成为树干式供电系统。

2）中型现场（一般指设有一至二台施工电源供电变压器的现场），一般采用两路主干线供电，而构成现形闭合网路以提高供电的可靠性。

3）大型现场（一般指有多台施工电源供电变压器，且分散在各现场点），采用放射形多路主干线，送至各区域，而在每区域则又分块构成环形网路。

3、设计原则

施工现场临时供电设计应以“简单、灵活、安全、可靠、多用”为原则，采用TN-S系统供电，在施工现场专用的中性点直接接地的电气线路中，必须设置总配电箱（或配电室），分配电箱，做到三级配电、二级及其以上保护，确保一机一闸、一箱、一漏电。

4、负荷计算

负荷是电力负荷的简称，负荷计算，就是计算用电设备、配电线路、配电装置，以及变压器、发电机中的电流和功率。这些按照一定法计算出来的电流或功率称为计算电流或计算功率。

负荷计算通常是从用电设备开始的，逐级经由配电装置和配电线路，直至电力变压器。即首先确定用电设备的设备容量(或额定负荷)和计算负荷，继之计算用电设备组的计算负荷，最后计算总配电箱或整个配电室的计算负荷。

设备容量的确定:

设备容量或额定负荷，不能简单的理解为用电设备的铭牌功率或容量，而是根据用电设备的工作性质和铭牌功率或容量经换算后得到的换算功率或容量。为了便于统一说明问题，假定每台用电设备的铭牌额定功率和容量分别用P’e和S’e表示，经换算后的设备容量分别用Pe和Se表示。

以下将分别介绍各种用电设备容量的换算法。

(1)长期工作制电动机的设备容量，等于其铭牌额定功率，即：

Pe ＝P’e

(2)反复短时工作制电动机(如吊车中的电动机)的设备容量只是指统一换算到暂载率JC ＝25％(或用JC25表示)时的额定功率

式中Pe ——换算到JC ＝25％时电动机的设备容量，kW ；

JC ——电动机的铭牌暂载率，％； P’e——电动机铭牌额定功率，kW 。 C

e

C

e

S J P J P P 225

.0==

(3)照明设备的设备容量：

①白炽灯、碘钨灯的设备容量Pe ，为灯泡上标出的额定功率(W 或kW)，即：

Pe ＝P’e

②日光灯的设备容量：当采用电磁镇流器时，考虑到镇流器中的功率损失，应为灯管额定功率P’e 的1．2倍(W 或kW)，即Pe ＝1．2P’e。

(4)不对称负荷的设备容量，为了维持三相线路上的负荷平衡，应尽量将单相用电设备均匀地分散接到三相线路上或各相线路间。但是绝对维持三相负荷平衡是不可能的，按照一般建筑电气设计导则规定，当单相用电设备总容量不超过三相用电设备总容量的15％时，可近似按三相负荷平衡分配考虑，即三相用电设备总设备容量，等效为单相用电设备总设备容量的3倍，可用式子表示为：

Pe ＝3Pel 或Pel ＝1／3Pe

如果单相用电设备的不对称容量大于三相用电设备总容量的15％，则三相设备容量Pe 应按3倍最大相负荷换算，然后再参与负荷计算。

(5)单台设备的计算负荷，可以用于选择设备的负荷线和其控制开关箱中的电器。 (6)用电设备组的计算负荷，可以用于选择分配电箱中的电器，亦可用于选择分配电箱至开关箱间的配电支线。

(7)配电干线或配电母线上的计算负荷。通常配电干线或配电母线上接有若干不同的用电设备组，它们的运行也不可能是同步的，所以干线或母线上的计算负荷Pj3。必然小于或

等于各用电设备组计算负荷之和∑Pj2，即有：

Kp＝Pj3／∑Pj2≤1或Pj3＝Kp∑Pj2

上述配电干线或母线上的计算负荷实际上就是施工现场临时用电工程的用电总计算负荷或总用电容量，也是选择配电支干线、干线导线和总配电箱电器，主要依据。多台设备负荷工作电流的计算及其电源电缆和控制开关的选择

一个支路，接有多台设备（或一台设备含有多个电动机），负荷电流计算的采用支路系数法。原因是其配电箱的电源电缆及配电箱的控制开关工作电流的计算，涉及较多的因素，根据各个现场的不同情况和设计者的个人经验，各种系数的选取会产生较大的差异。

为便管理、简化计算过程，可以把以上诸系数合并为一个系数，即：支路系数K 。支路系数K按《支路系数K取值参考表》取值：

支路系数K取值参考表

变压器容量的计算

施工现场电力变压器的选择主要是指为施工现场用电提供电力的10/0、4KV线电力变压器的型式和容量的选择。

根据供电设备的功率选择变压器容量的计算公式：

Sjs=(1.05-1.1)(K1ΣP1/cosΦ+K2ΣP2+ K3ΣP3+ K4ΣP4)

式中Sjs---供电设备总的视在计算负荷（总用电量）（KVA）

P1----电动机额定功率（KW）

P2----电焊机额定容量（KVA）

P3----室照明容量（KW）

P4----室外照明容量（KW）

cosΦ---电动机的平均功率因数（在施工现场一般为0.65-0.85）；

K1、K2、K3、K4-----需要系数，参见《需要系数（Kx值）表》

需要系数（Kx值）表

施工用变压器单台容量一般不超过1000KVA。

下面以万通集团东营海欣仓储有限公司2X3000m3、4X5000m3球罐工程临时用电案为例阐述一下。

一、工程概况

万通集团东营海欣仓储有限公司2X3000m3、4X5000m3球罐工程位于东营市史口镇郝纯路以西。本工程主要工程量为：2X3000m3、4X5000m3球罐制作、安装及附属安装工程（本体钢结构、设备安装、管道安装、电气仪表安装等）。

二、编制依据

2.1万通集团东营海欣仓储有限公司2X3000m3、4X5000m3球罐工程球罐制作、安装及附属安装工程图纸资料及技术规格书；

2.2《施工现场临时用电安全技术规》（JGJ46-2005）；

2.3《建设工程施工现场供用电安全规》（GB50194-93）。

三、临时用电施工案

项目部计划先施工2台3000m2球罐，再分别施工4台5000m2球罐，现根据施工现场用电设备（空气压缩机、电焊机、烘干箱、磨光机、照明等）实际情况编制临时施工用电案。本工程业主已在工地东南、西南各设1台一级室外配电箱，负责供应预制现场、施工现场、现场办公室等用电及照明用电需要。

3.1配电柜规划

施工用电需三相AC380V电源，照明需AC220V电源，在3000m3球罐区设1个防雨型二级配电柜，各用电设备及施工处设防雨型分配电箱，北面2个5000

M3球罐施工现场布置1台三级分配箱；南面2个5000M3球罐施工现场布置1台防雨型二级配电柜1个，三级分配箱1个，施工预制场及办公区设1台三级配电柜。

我项目部主电源引自业主已在工地东南、西南的一级室外配电箱，电缆敷设到项目设置的两个二级配电柜旁边（编号为1#、2#配电柜）。

两个一级配电柜下设三个三级分配箱（①号、②号、③号）。1#一级配电柜主要负责①号、③号、三级分配箱；2#一级配电柜主要负责②号。

3.2用电量计算

1#二级配电柜总进线及动力部分电缆线径计算

P=K1∑P1/COSФ+K2∑P2+K3∑P3+P4∑P4=0.6*222.3/0.7+0.5*419.4+0.8*2+0.5

=190.54+209.7+1.6+0.5=402.34KW

I总1＝KP总1／31/2μ线COSφ=0.4*402.34／1.732*0.38*0.8=305.65A

查表可知应选用YJV22-0.6/1KV 3*150+2*70铜芯电缆

2#二级配电柜总进线及动力部分电缆线径计算
