弹簧的热处理
弹簧热处理工艺流程
弹簧热处理工艺流程一、引言弹簧是一种广泛应用于机械、汽车、电子等领域的重要零件。
为了提高弹簧的性能和寿命，需要进行热处理。
本文将介绍弹簧热处理的工艺流程。
二、弹簧材料选择在进行弹簧热处理前，需要选择合适的材料。
常见的弹簧材料有高碳钢、合金钢和不锈钢等。
根据不同的应用场景和要求，选择不同种类的材料。
三、预处理1. 清洗：将弹簧放入清洗槽中，使用溶剂或碱液清洗表面油污和氧化物。
2. 酸洗：将清洗后的弹簧浸泡在酸液中，去除表面氧化层和锈蚀物。
3. 磨光：使用机械或化学方法对弹簧表面进行打磨，去除毛刺和凸起部分。
四、加工制备1. 切割：根据设计要求，使用剪切机或冲床对原材料进行切割。
2. 卷制：使用卷板机将原材料卷成所需的形状。
3. 预成形：将卷好的原材料放入预成形机中，进行初步成型。
4. 终成形：将预成形后的弹簧放入终成形机中，进行最终成型。
五、热处理1. 固溶处理：将弹簧放入固溶炉中，加热至固溶温度。
保持一定时间后，快速冷却至室温。
此过程可以消除材料内部的应力和组织不均匀性。
2. 淬火处理：将固溶后的弹簧放入淬火槽中，快速冷却至室温。
此过程可以提高弹簧的硬度和韧性。
3. 回火处理：将淬火后的弹簧放入回火炉中，加热至回火温度。
保持一定时间后，快速冷却至室温。
此过程可以改善弹簧的韧性和塑性。
六、表面处理1. 酸洗：将经过热处理的弹簧浸泡在酸液中，去除表面氧化层和锈蚀物。
2. 磨光：使用机械或化学方法对弹簧表面进行打磨，去除毛刺和凸起部分。
3. 镀层：根据需要，可以对弹簧表面进行镀铬、镀锌等处理，提高其耐腐蚀性。
七、质量检验1. 外观检查：对弹簧的外观进行检查，包括尺寸、形状、表面质量等。
2. 力学性能测试：对弹簧的硬度、韧性等力学性能进行测试。
3. 化学成分分析：对弹簧材料的化学成分进行分析。
八、包装运输将经过质量检验的弹簧进行包装，标注相关信息，并进行运输。
九、总结弹簧热处理是提高弹簧性能和寿命的重要工艺。
弹簧的热处理
, 沉淀硬化的不锈钢钢丝 , 钢
带和铜镍合金材料以冷成形工艺制作的弹簧 ,成形后需进行时效硬化处理 .
第三种 ,凡是用热成型和以退火材料冷卷的弹簧，均需进行淬火回火处理。
弹簧的淬火和回火
1 弹簧的淬火 淬火就是把钢加热到临界温度Ａ C3 或 AC1 以上保温一定时间，使其奥氏体化，再以大于临界了冷却速度急剧了冷却，从而获
性 , 并采用高温快速加热的方法 , 对中小弹簧 , 可用脱氧良好的盐浴炉进行淬火加热 .
弹簧淬火宜在油中冷却 , 以避免变形和开裂 . 用尺寸较大的碳钢材料制造的弹簧 , 当
要求不高时 , 可用水冷 . 为了减小变形量 , 除了采用正确的加热和冷却方法外
, 有时还采用专用淬火夹具进行
成形淬火 , 例如板簧在弯板机上淬火 , 中 , 小型螺旋弹簧装在心轴上或专用夹具上进行加
50CrVA
820± 10
820± 10
870± 10 870± 10 850± 10
320--340 270
320--340 290 260 300
15--20 15
15--20 30 60 30
46--48 52--54 46--48
52 55--57
52
表 5--8 螺旋压缩弹簧轴心线对两端面的垂直度允许偏差
得马氏体组织的热处理方法。
对于一般热卷螺旋的弹簧，热弯板簧以及热冲压的蝶形弹簧，最好是在热成之后， 利用其余热立即淬火。这样可以省去一次加热，减少弹簧的氧化脱碳程度，既经济又改
善了弹簧的表面质量。例如 60Si2MnA 钢板弹簧目前采用的热处理工艺是在 900— 925℃
弯片之后，在 850— 880℃入油淬火。若受条件限制，也可在成形之后重新加热淬火。
弹簧弹簧热处理的三种效应

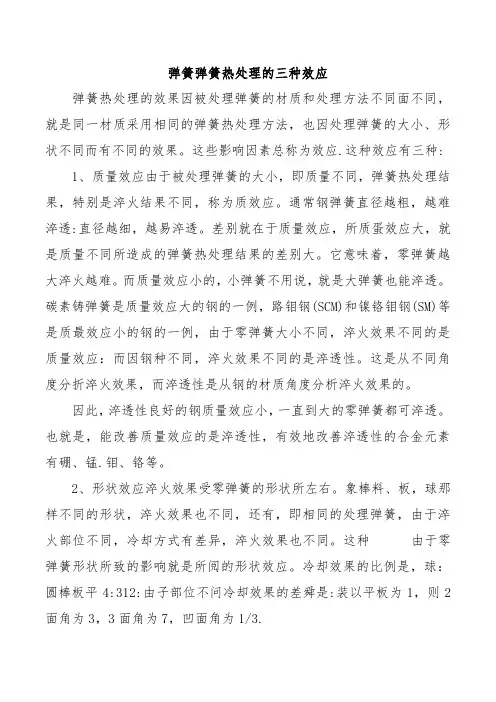

弹簧弹簧热处理的三种效应弹簧热处理的效果因被处理弹簧的材质和处理方法不同面不同，就是同一材质采用相同的弹簧热处理方法，也因处理弹簧的大小、形状不同而有不同的效果。
这些影响因素总称为效应.这种效应有三种:1、质量效应由于被处理弹簧的大小，即质量不同，弹簧热处理结果，特别是淬火结果不同，称为质效应。
通常钢弹簧直径越粗，越难淬透:直径越细，越易淬透。
差别就在于质量效应，所质蛋效应大，就是质量不同所造成的弹簧热处理结果的差别大。
它意味着，零弹簧越大淬火越难。
而质量效应小的，小弹簧不用说，就是大弹簧也能淬透。
碳素铸弹簧是质量效应大的钢的一例，路钼钢(SCM)和镍铬钼钢(SM)等是质最效应小的钢的一例，由于零弹簧大小不同，淬火效果不同的是质量效应：而因钢种不同，淬火效果不同的是淬透性。
这是从不同角度分折淬火效果，而淬透性是从钢的材质角度分析淬火效果的。
因此，淬透性良好的钢质量效应小，一直到大的零弹簧都可淬透。
也就是，能改善质量效应的是淬透性，有效地改善淬透性的合金元素有硼、锰.钼、铬等。
2、形状效应淬火效果受零弹簧的形状所左右。
象棒料、板，球那样不同的形状，淬火效果也不同，还有，即相同的处理弹簧，由于淬火部位不同，冷却方式有差异，淬火效果也不同。
这种由于零弹簧形状所致的影响就是所阅的形状效应。
冷却效果的比例是，球：圆棒板平4:312:由子部位不问冷却效果的差舜是:装以平板为1，则2面角为3，3面角为7，凹面角为1/3.3、尺寸效应钢材的机诚性能并非材质一个因素所能决定的，它随形状、尺寸的改变而变动。
通常钢材尺寸大，机械强度就低。
这种随形状、尺寸变化的机械性能的变化，称为尺寸效应。
显示尺寸效应最突出的优诚性能就是疲劳强度。
抗拉强度和耐魔探性也有尺寸效应，所以也要注意。
拉簧热处理标准
拉簧热处理标准
弹簧的热处理标准一般由国家标准或行业标准规定，其中包括温度、保温时间、冷却方式等多个方面的内容。
以拉簧为例，以下是其热处理标准：
1. 温度：通常在200℃\~300℃的区域内选择，保温20\~30分钟。
若期待保存较多的初拉力，温度可低至180℃，通常建议240℃\~280℃。
2. 回火温度：不可高于250℃热处理回火。
如用热处理回火的方式调节规格时，其温度应该比通常介绍温度高20℃左右。
此外，弹簧的性能受材料、工艺等因素影响，其中热处理是重要的工艺环节之一。
通过适当的加热和保温处理，可以使弹簧的材料组织达到理想状态，从而提高其强度、寿命及抗疲劳性能等，保证弹簧的质量和稳定性。
以上内容仅供参考，如需更具体准确的热处理标准，建议咨询专业人士获取帮助。
弹簧热处理操作规程
弹簧热处理操作规程弹簧热处理操作规程热处理是弹簧制造过程中不可或缺的一步，它可以改变材料的结构和性能，提高弹簧的机械性能和使用寿命。
下面是弹簧热处理的操作规程，详细介绍了每个步骤的操作方法和注意事项。
1. 原材料准备选择合适的弹簧材料，常见的有60Si2Mn、55CrSi、50CrVA等。
材料必须经过化学分析、金相分析和硬度测试，以确保其符合要求。
2. 清洗和预热将原材料表面的杂质和污垢清洗干净，可以使用酸洗或钝化处理。
然后将原材料加热到预定的温度，一般为400-500°C，保持一段时间进行均热处理。
3. 锻造和校直将预热好的原材料进行锻造，使其形成所需的形状和尺寸。
同时要注意控制锻造温度和速度，防止出现过热和变形。
锻造完成后，对弹簧进行校直，以保证其形状和尺寸的准确性。
4. 预热处理将锻造好的弹簧进行再次预热，一般温度范围为650-750°C，时间根据材料的厚度和大小而定。
预热过程可以改善弹簧的韧性和可加工性。
5. 淬火淬火是弹簧热处理中最重要的一步，它能使弹簧的组织变硬和强化。
淬火温度和速度的选择十分关键，一般情况下，淬火温度为780-820°C，淬火介质可以是水、油或盐溶液。
在淬火过程中，要控制淬火时间和冷却速度，以避免产生过硬或裂纹等缺陷。
6. 回火淬火后的弹簧较为脆硬，需要进行回火处理来消除内部应力和提高韧性。
回火温度一般选在250-400°C之间，时间根据需要来确定。
回火过程中要注意控制温度和时间，以防止过深回火或回火不足。
7. 表面处理弹簧热处理后，可能会在表面产生一些氧化物和脆性。
为了提高弹簧的耐腐蚀性和外观质量，可进行表面处理，如喷油、喷漆或镀锌等。
8. 检验完成热处理后，需要对弹簧进行检验。
常见的检验项目包括尺寸、力学性能、硬度等。
根据弹簧的用途和要求，可以选择适当的检验方法和仪器来进行检验。
9. 包装和存放检验合格的弹簧要进行包装，以防止损坏和污染。
304弹簧的热处理
304弹簧的热处理（原创实用版）目录一、304 弹簧的热处理概述二、304 弹簧的热处理过程三、304 弹簧热处理的影响因素四、304 弹簧热处理的注意事项五、304 弹簧热处理的应用领域正文一、304 弹簧的热处理概述304 弹簧是一种广泛应用于各种工程机械、仪器仪表和汽车等行业的弹性零件。
它的弹性和强度等性能受到热处理的影响，因此，对 304 弹簧进行合理的热处理至关重要。
二、304 弹簧的热处理过程304 弹簧的热处理过程主要包括以下几个步骤：1.预热：将弹簧放入炉中，加热至预定温度，以达到去除内应力和均匀加热的目的。
2.淬火：将预热的弹簧放入淬火介质（如水或油）中，快速冷却，以提高弹簧的硬度和强度。
3.回火：将淬火后的弹簧重新放入炉中，加热至一定温度，保温一段时间，然后自然冷却，以降低弹簧的硬度，提高弹性和韧性。
4.调质：对回火后的弹簧进行进一步的热处理，以调整其硬度和弹性。
三、304 弹簧热处理的影响因素1.温度：热处理的温度对弹簧的性能有着重要影响。
温度过高或过低都会导致弹簧的性能不佳。
2.冷却速度：淬火时的冷却速度直接影响弹簧的硬度和强度。
冷却速度过快，弹簧的韧性会降低；冷却速度过慢，弹簧的硬度和强度会不足。
3.回火温度：回火温度对弹簧的弹性和韧性有很大影响。
回火温度过高，弹簧的硬度和强度会降低；回火温度过低，弹簧的韧性会不足。
四、304 弹簧热处理的注意事项1.在热处理过程中，应严格控制温度、冷却速度等参数，以保证弹簧的性能。
2.热处理过程中，应确保弹簧表面清洁，避免氧化和污染。
3.弹簧在热处理过程中，应避免变形和损伤。
弹簧的热处理硬度要求
弹簧的热处理硬度要求弹簧的热处理是为了提高其硬度和弹性，从而满足其使用的要求。
硬度是指材料对外加载荷的抵抗能力。
在热处理过程中，弹簧会经历多个步骤，包括加热、保温和冷却。
不同的弹簧类型和用途有不同的硬度要求，下面将对几种常见的弹簧进行介绍。
1.压缩弹簧的硬度要求：压缩弹簧一般用于工业、汽车和机械设备等领域。
由于需要承受较大的压缩力和变形，因此其硬度要求相对较高。
一般情况下，压缩弹簧需要具有一定的硬度，具体硬度要求取决于使用环境和载荷条件。
2.张力弹簧的硬度要求：张力弹簧常用于拉伸或扭转力传递的装置中，如开合式门窗、悬挂装置等。
张力弹簧的硬度要求与压缩弹簧相似，需要具有一定的刚度和弹性，能够承受一定的拉伸或扭转力而不发生塑性变形。
3.扭簧的硬度要求：扭簧常用于扭转力传递的装置中，如手摇机械、电器等。
扭簧需要具有良好的刚度和弹性，能够承受一定的扭矩而不发生塑性变形。
扭簧的硬度要求与压缩弹簧和张力弹簧类似，取决于具体的使用环境和载荷条件。
在进行弹簧的热处理时，硬度的要求可以通过选择适当的工艺参数来实现。
一般来说，热处理过程中的加热温度、保温时间和冷却速率等参数会影响到弹簧的硬度。
一般情况下，提高加热温度和保温时间可以增加弹簧的硬度，而增加冷却速率可以进一步提高其硬度。
此外，热处理还可以通过选择适当的淬火介质来实现不同的硬度要求。
常用的淬火介质有油、水和气体等。
油冷却速度较慢，适用于对硬度要求不高的弹簧；水冷却速度较快，适用于对硬度要求较高的弹簧；气体冷却则可以实现中等硬度的要求。
总之，弹簧的热处理硬度要求因其使用环境、载荷条件和类型而异。
通过选择适当的工艺参数和淬火介质，可以满足不同弹簧的硬度需求，保证其正常工作并延长使用寿命。
304弹簧的热处理
304弹簧的热处理
摘要：
1.304 弹簧简介
2.304 弹簧的热处理工艺
3.热处理对304 弹簧性能的影响
4.304 弹簧热处理过程中的质量控制
5.总结
正文：
【1.304 弹簧简介】
304 弹簧是一种常用的不锈钢弹簧，因其良好的耐腐蚀性和抗氧化性，被广泛应用于各种工业领域。
304 不锈钢弹簧的弹性、强度和耐磨性等力学性能，很大程度上取决于其热处理过程。
【2.304 弹簧的热处理工艺】
304 弹簧的热处理工艺主要包括：固溶处理、时效处理和回火处理。
固溶处理是为了消除内应力和晶粒细化；时效处理是为了提高弹性模量和强度；回火处理是为了提高弹簧的韧性，降低硬度。
【3.热处理对304 弹簧性能的影响】
热处理对304 弹簧的性能有着显著的影响。
通过固溶处理，可以提高弹簧的抗拉强度和弹性极限；时效处理可以使弹簧的弹性模量得到显著提高；回火处理则可以增加弹簧的韧性和耐磨性。
【4.304 弹簧热处理过程中的质量控制】
在304 弹簧的热处理过程中，需要严格控制温度、保温时间和冷却速度等工艺参数，以保证弹簧的性能和质量。
同时，还需要对热处理后的弹簧进行检测，如硬度检测、金相检测等，确保弹簧的质量符合要求。
【5.总结】
304 弹簧的热处理工艺对其性能起着至关重要的作用。
通过合理的热处理工艺，可以使304 弹簧具有良好的弹性、强度和耐磨性，满足各种工业领域的应用需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧的热处理
弹簧钢的特点—弹簧主要在动载荷下工作,即在冲击、振动的条件下,或在交变应力作用下工作,利用弹性变形来吸收冲击能量,起缓冲作用。
由于弹簧经常承受振动和长期在享变应力作用下工作,主要是疲劳破坏,故弹簧钢必须具有高的弹性极限和高疲劳极限。
此外,还应有足够的韧性和塑性,以防止在冲击力作用下突然脆断。
在工艺性论方面,弹簧钢应具有较好的淬透性和低的过热、脱碳敏感性。
降低弹簧表面粗糙度能提高疲劳寿命。
为了获得所需的性能,弹簧钢必须具有较高的含碳量。
碳素弹簧钢的含碳量在0.6-0.9％之间,由于碳素弹簧钢的淬透性差,故只用于制造截面尺寸不超过10-15mm的弹簧。
对于截面尺寸较大的弹簧,必须采用合金弹簧钢。
合金弹簧钢碳含量在0.45-0.75％之间,加入的合金元素有Mn ,Si ,W ,V ,Mo等。
它们的主要作用是提高淬透性和回火稳定性,强化铁素体和细化晶粒,有效地改善弹簧钢的力学性能,其中Cr ,W ,Mo还能提高钢的高温强度。
在热状态下成型的弹簧(直径或厚度一般在10mm以上)
在冷状态下成型的弹簧(直径或厚度一般在10mm以下)
热成型弹簧的热处理工艺--用这种方法成型弹簧多数是将热成型和热处理结合在一起进行的,而螺旋弹簧则大多数是在热成型后再进行热处理。
这种弹簧钢的热处理方式是淬火+中温回火,热处理后组织为回火托氏体。
这种组织的弹性极限和屈服极限高,并有一定的韧性。
冷成型弹簧的热处理工艺--对于用冷轧钢板、钢带或冷拉钢丝制成的弹簧,由于冷塑性变形使材料强化,己达到弹簧所要求的性能。
故弹簧成型后只需在250C左右范围内,保温30min左右的去应力处理,以消除冷成型弹簧的门应力,并使弹簧定型即可。
耐热弹簧钢的热处理--内燃机的气阀弹簧是在较高温度下工作,有的还存在腐蚀性气氛,因此必须选用特殊的弹簧钢和合适的热处理规范。
弹簧淬火时常见的缺陷及防止措施
(1)脱碳(降低使用寿命)--1、采用盐浴炉或拄制气氛加热炉加热。
2、采用快速加热工艺。
(2)淬火后硬度不足,非马氏体数量较多,心部出现铁素体(产全残余变形,降低使用寿命)--1、选用淬透性较好的材料。
2、改善淬火冷却剂的冷却能力。
3、弹簧进入冷却剂的温度应控制在Ar3以上。
4、适当提高淬火加热温度。
(3)过热(脆性增加)--1、严格控制成型及淬火加热温度。
2、加强淬火时的金相检验。
(4)开裂(脆性增加,严重降低使用寿命)--1、控制淬火加热温度。
2、淬火时冷到250-300C 时,取出空冷。
3、及时回火
提高弹簧质量的措施
(1)形变热处理--将钢的变形强化与热处理强化两者结合起来,以进一步提高钢的强度和韧性。
形变热处理有高、中、低温之分。
高温形变热处理是在稳远的奥氏体状态下产生形变后立即淬火,也可与锻造或热轧结合起来,即热成型后立即淬火。
形变热处理己应用于汽车板簧生产中。
(60Si2Mn)
(2)弹簧的等温淬火--对于直径较小或透透性足够的弹簧可采用等温淬火,它不仅能减少变形,而且还能提高强韧性,在等温淬火后最好再进行一次回火,可提高弹性极限,回火温度与等温淬火温度相同。
(3)弹簧的松弛处理--弹簧长时间在外力作用下工作,由于应力松弛的结果会产生微量的永久(塑性)变形,特别是高温工作的弹簧,在高温下应力松弛现象更为严重,使弹簧的精度降低,这对于一般精密弹簧是不允许的。
因此,这类弹簧在淬火,回火后应进行松弛处理--对弹簧预先加载荷,使其变形量超过弹簧工作时可能产生的变形量。
然后在高于工作温度20C的条件下加热,保温8-24h。
(4)低温碳氮共渗--采用回火与低温碳氮共渗(软氮化)相结合的工艺,能显著提高弹簧的疲劳寿命及耐蚀性,此工艺多用于卷簧。
(5)喷丸处理--划痕、折叠、氧化脱碳等表面缺陷往往会成为弹簧工作时应力集中的地方和疲
劳断裂源。
若用细小的钢丸高速喷打弹簧表面,不仅改善弹簧表面质量,提高表面强度,并使表面处于压应力状态,从而提高弹簧疲劳强度和使用寿命。
操作注意事项
(1)热处理前检查表面是否有脱碳、裂纹等缺陷。
这些表面缺陷将严重地降低弹簧的疲劳极限。
(2)淬火加热应特别注意防止过热和脱碳,做好盐浴脱氧,控制炉气气氛,严格控制加热温度与时间
(3)为减少变形,弹簧在加热时的装炉方式,夹具形式和冷却时淬入冷却方法。
(4)淬火后要尽快回火,加热要尽量均勺。
回火后快冷能防止回火脆性和造成表面压应力,提高疲劳强度。
质量检查
热处理前--(1)钢材的轧制表面往往就是制成弹簧后的表面,故不应有裂纹、折叠、斑疤、发纹、气泡、夹层和压入的氧化皮等。
(2)表面脱碳会显著降什弹簧的疲劳强度,应按规定检验脱碳层的深度。
热处理后--(1)肉眼或低倍放大镜观察弹簧表的不应有裂纹、腐蚀麻点和严重的淬火变形。
(2)硬度及其均匀性符合规定。
大量生产时,允许用锉刀抽检硬度,但必须注意锉痕位置应不影响弹簧的最后精度。
(3)金相组织应是托氏体或托氏体和索氏体的混合组织。
(4)板簧装配后,通常还要进行工作载荷下的永久变形以及静载挠度试验。
各种弹簧钢的热处理规范及硬度要求
钢号淬火温度淬火介质硬度要求回火温度冷却介质硬度要求应用范围
65 780-830 水或油400-600 线径小于12-15mm的螺旋弹簧、弹簧垫圈
65Mn 810-830 油或水 >60 370-400 水 42-50 5-10mm的板簧片及7-10mm的卷簧
50CrV 850-870 油 >58 400-55 水 45-50 截面较大和较重要的板簧片及螺旋弹簧
50CrV 850-870 油 >58 370-420 45-52 300C以下工作的高温弹簧
60Si2MnA 860-880 油 >60 500-520 水 HB363-444 厚度8-12mm 的板簧片
耐热弹簧钢的材料选用和最高使用温度的热处理规范
钢号最高使用温度热成型(度) 淬火温度回火温度
50CrV A 300 880-900 850-870油 430-500
4Cr13 400 850-1050 980-1050空冷540-560
冷拉18-8型不锈钢丝 400 冷卷去应力回火400C,15-60min
W18Cr4V 600 1000-1200 1280-1290油或空冷 700
60Si2MnA 250 880-900 860-880油 350
常用弹簧钢的等温淬火规范
钢号加热温度等温淬火温度等温保持时间硬度HRC
T10A 800+-10 250-360 10-30 40-53
65 820+-10 320-340 15-30 46-48
65Mn 820+-10 270 / 320-340 15-30 52-54 / 46-48
50CrV A 850+-10 300 30-45 52
60Si2MnA 87+-10 280 30-45 52
50CrV钢气阀弹簧低温碳氮共渗(软氮化)与普通热处理后疲劳性能比较
热处理工艺断裂应变周次断裂后残余变形(mm) 室内耐大气腐蚀试验
860C油淬,420C回火1h 1.78*10000 2.4 发黑后未上油,14天后出现锈斑
860C油淬,480C软氮化3h >=100*10000 0.2 850天以上未生锈
860C油淬,510C软氮化3h >=100*10000 0.6 850天以上未生锈
例; 压缩螺旋弹簧 50CrV 43-50HRC 外径￠31.5 线径￠3.5 总高度50
工艺流程; 冷卷—定型处理—切断修正—淬火—矫正回火—检验修正—最后回火—检验、喷砂、表面处理。
