HSQ1系列双电源自动切换装置剖析
双电源自动切换装置工作原理

双电源自动切换装置工作原理The working principle of a dual-power automatic switching device is to ensure continuous and stable power supply by automatically switching between two power sources. 双电源自动切换装置的工作原理是通过自动在两种电源之间切换,以确保持续和稳定的电力供应。
This device is commonly used in critical systems where power disruptions are not acceptable, such as hospitals, data centers, and industrial facilities. 这种装置通常用于对电力中断要求苛刻的系统,比如医院、数据中心和工业设施。
One of the key components in the dual-power automatic switching device is the automatic transfer switch (ATS), which detects power failure and automatically transfers the load to the alternate power source. 双电源自动切换装置的关键组成部分之一是自动转换开关(ATS),它能够检测电力故障并自动将负载切换到备用电源。
When the primary power source fails, the ATS disconnects the load from the failed source and connects it to the alternate source,ensuring uninterrupted power supply. 当主电源发生故障时,ATS会将负载从故障源断开,并连接到备用源,以确保持续的电力供应。
双电源自动切换开关作用及如何选择双电源自动切换开关?

双电源自动切换开关作用及如何选择双电源自动切换开关?双电源切换开关就是因故停电自动切换到另外一个电源的开关,一般双电源切换开关是广泛应用于高层建筑、机房、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。
什么双电源自动切换开关?双电源自动切换开关指的是一种由微处理器控制,用于电网系统中网电与网电或网电与发电机电源启动切换的装置,可使电源连续源供电。
系列双电源,当常用电突然故障或停电时,通过双电源切换开关,自动投入到备用电源上,(小负荷下备用电源也可由发电机供电),使设备仍能正常运行。
最常见的是电梯、消防、监控上、照明等。
双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护,彻底社绝了两台断路器同时合闸的可能性,采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术,基本实现零飞弧(无灭弧罩),具有明显通断位置指示、挂锁功能,可靠实现电源与负载间的隔离可靠性高,使用寿命8000次以上,机电一体设计,开关转换准确、灵活、可靠电磁兼容好,抗干扰能力强,对外无干扰,自动化程序高。
双电源自动切换开关具有短路、过载保护功能,过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定,有操作电机智能保护功能,当消防控制中心给一控制信号进入智能控制器,两台断路器都进入分闸状态,留有计算机联网接口,以备实现遥控、遥调、遥信、遥测等四遥功能。
全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板,以不同的逻辑来管理直接装于开关内的电机,变速箱的动行操作来保证开关的位置,电机为聚氯丁橡胶绝缘湿热型电机装有安全装置,在超出110℃湿度和过电流状态时跳闸,在故障消失后即自动投入工作,可逆减速齿轮采用直齿齿轮。
双电源自动切换开关正常工作条件(1)周围空气温度:周围空气温度上限+40℃,周围空气温度下限-5℃,周围空气温度24h的平均值不超过+35℃。
浅谈双电源自动切换开关的应用研究报告

革新成果研究报告浅谈双电源自动切换开关的应用研究报告贵州永润煤业有限公司安顺煤矿浅谈双电源自动切换开关的应用煤矿供电必须连续,不能中断。
煤矿一旦中断供电,不仅造成全矿停产,而且由于主排水泵、主通风机、瓦斯抽放泵、主提升机等机电设备停运,就将危及井下工作人员甚至全矿井的安全。
因此,为了保证矿井安全生产,煤矿要求供电必须可靠。
在高压供电系统中,低压控制高压、弱点控制强电是供电系统的主流方向。
我矿供电系统中一直坚持“高质量、不间断、既经济、又安全”的维护工作总方针,而在具体的维护工作中电源是关键,井下局部通风机实现了双风机、双电源自动倒台切换装置,各重点负荷地点也实现了双回路供电,且在部分低压负荷上也实现了双回路电源,但低压电源仍然采用手动操作的双向隔离开关进行倒闸操作,每次停电都得人工切换,稍有不慎就会造成设备停运,为了保证设备的正常运行,我队采用了高可靠性的双电源切换开关,以确保两路供电电源不间断地正常供电。
具体使用在我矿深水泵、主通风机启闭风门绞车、矿35KV变电所低压照明电源上均安装乐低压双电源自动切换开关,在一回路电源突然停电时,不需要人工倒闸操作,另一回路可自动切换使用,确保设备的正常运行。
1、双电源自动切换开关概述双电源自动切换开关是一种能在两路电源之间进行可靠切换双电源的装置,不会出现误操作而引起事故的智能化双电源自动切换开关,就是为了满足高可靠性要求。
目前投入使用的专用智能化设备,具有自投自复、自投不自复和电网发电机三种切换功能,对两路供电电源的三相电压有效值及相位进行实时检测,当任一相发生过压、欠压、缺相,能自动从异常电源切换到正常电源,这是一种性能完善、安全可靠、操作方便、智能化程度高、使用范围广泛的双电源控制系统的设备。
双电源自动切换开关的紧急供电系统,可实现当一路电源发生故障时,可以自动完成常用与备用电源间切换,而无需人工操作,以保证重要用户供电的可靠性。
2 双电源自动切换开关特点双电源自动切换开关是由两台三极或四极的塑壳断路器及其附件( 辅助、报警触头) 、机械联锁传动机构、智能控制器等组成。
双电源自动切换开关工作原理

双电源自动切换开关工作原理双电源自动切换开关工作原理是怎样的呢?很多人对于这个都不理解,因为觉得工作原理这些都是很复杂的,不会过多去了解。
一般家庭里也不会应用到这种开关,所以我们都是相对有一点陌生的。
不过我们唯有对开关工作原理理解了,我们才能更好地利用好它哦。
双电源自动切换开关指的就是一种由微处理器控制,适用于电网系统内部,网电与网电、网电与发电机电源之间的切换装置,当遭遇到常用电突然故障或停电情况时可以通过双电源自动转换开关使其自动转换到备用电源状态下继续运行,是一种使用范围广、性能完善、自动化程度高、安全可靠的双电源自动转换开关。
双电源自动转换开关在设计制作上采用双列复合式触头、微电机预储能、横接式机构、微电子控制技术、电气联锁技术、可靠的机械联锁、过零位技术等先进技术基本实现零飞弧,同时实现了电源与负载间的隔离可靠性极高,使用寿命在8000次以上,全自动型不需外接任何控制元器件,具有体积小、外形美观、重量轻等优势。
在了解双电源自动转换开关工作原理之前,我们先来认识一下双电源自动转换开关的结构部分,在市面上比较常见的双电源自动转换开关一般是由:开关本体和控制器组成,开关本体由整体式和断路器之分,是双电源自动转换开关质量好坏关键决定因数,控制器主要用于检测电源工作状况,当被检测电源发生故障时,控制器发出指令,开关本体则从一个电源转换至另一电源。
切除常用电源供电各断路器拉开双投防倒送开关到自备电源一侧,保持双电源自动转换开关箱内自备电供电断路器处于断开状态,然后启动备用电源,待机组运转到正常情况下时,闭合发电机空气开关、自备电源控制柜中各断路器,最后逐个闭合电源切换箱内各备用电源断路器,向各需要的负载送电,以满足用电需要。
当常用电源处于正常情况下时,对电源进行恢复正常供电,其顺序为:首先断开双电源切换箱自备电源断路器,其次断开自备电源配电柜各断路器,然后断开发电机总开关,最后将双投开关拨至市电供电一侧。

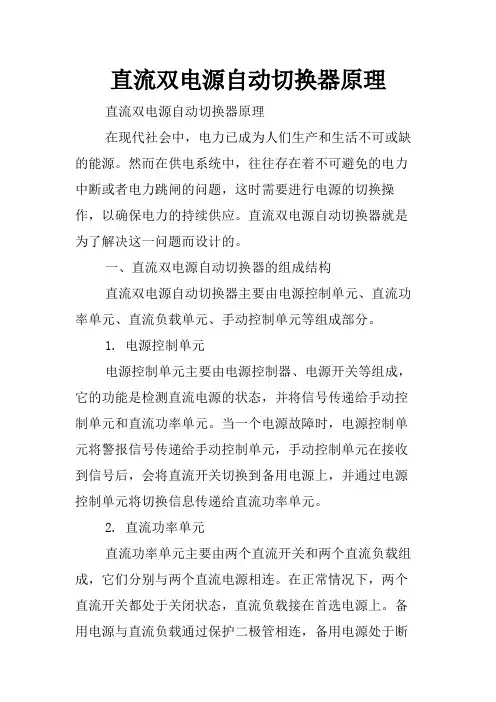

直流双电源自动切换器原理

直流双电源自动切换器原理直流双电源自动切换器原理在现代社会中,电力已成为人们生产和生活不可或缺的能源。
然而在供电系统中,往往存在着不可避免的电力中断或者电力跳闸的问题,这时需要进行电源的切换操作,以确保电力的持续供应。
直流双电源自动切换器就是为了解决这一问题而设计的。
一、直流双电源自动切换器的组成结构直流双电源自动切换器主要由电源控制单元、直流功率单元、直流负载单元、手动控制单元等组成部分。
1. 电源控制单元电源控制单元主要由电源控制器、电源开关等组成,它的功能是检测直流电源的状态,并将信号传递给手动控制单元和直流功率单元。
当一个电源故障时,电源控制单元将警报信号传递给手动控制单元,手动控制单元在接收到信号后,会将直流开关切换到备用电源上,并通过电源控制单元将切换信息传递给直流功率单元。
2. 直流功率单元直流功率单元主要由两个直流开关和两个直流负载组成,它们分别与两个直流电源相连。
在正常情况下,两个直流开关都处于关闭状态,直流负载接在首选电源上。
备用电源与直流负载通过保护二极管相连,备用电源处于断开状态。
当首选电源电压下降或故障时,控制信号传递给直流功率单元,首选直流开关打开,备用直流开关闭合,直流负载切换到备用电源上。
3. 直流负载单元直流负载单元根据使用需求,可设计为单一负载或多个负载组合。
这些负载通过负载开关与直流功率单元相连,到达电气集成的目的。
4. 手动控制单元手动控制单元主要由选择开关、故障指示灯、运行指示灯等组成,可以手动控制电源的切换和检测电源状态,以及进行报警状态等。
二、直流双电源自动切换器的原理在直流双电源自动切换器中,是通过电源控制单元检测电源状态,实现切换控制和传递切换指令给直流功率单元实现的。
最常见的切换模式可以分为以下三种:(1) 自动切换模式在自动切换模式下,直流双电源自动切换器会自动检测首选电源的状态。
如果首选电源出现故障,则备用电源会自动接替,并切换到备用电源上。

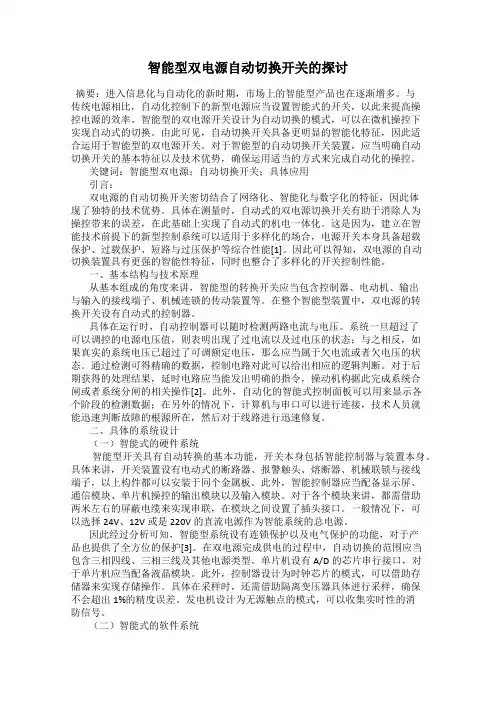

智能型双电源自动切换开关的探讨

智能型双电源自动切换开关的探讨摘要:进入信息化与自动化的新时期,市场上的智能型产品也在逐渐增多。
与传统电源相比,自动化控制下的新型电源应当设置智能式的开关,以此来提高操控电源的效率。
智能型的双电源开关设计为自动切换的模式,可以在微机操控下实现自动式的切换。
由此可见,自动切换开关具备更明显的智能化特征,因此适合运用于智能型的双电源开关。
对于智能型的自动切换开关装置,应当明确自动切换开关的基本特征以及技术优势,确保运用适当的方式来完成自动化的操控。
关键词:智能型双电源;自动切换开关;具体应用引言:双电源的自动切换开关密切结合了网络化、智能化与数字化的特征,因此体现了独特的技术优势。
具体在测量时,自动式的双电源切换开关有助于消除人为操控带来的误差,在此基础上实现了自动式的机电一体化。
这是因为,建立在智能技术前提下的新型控制系统可以适用于多样化的场合,电源开关本身具备超载保护、过载保护、短路与过压保护等综合性能[1]。
因此可以得知,双电源的自动切换装置具有更强的智能性特征,同时也整合了多样化的开关控制性能。
一、基本结构与技术原理从基本组成的角度来讲,智能型的转换开关应当包含控制器、电动机、输出与输入的接线端子、机械连锁的传动装置等。
在整个智能型装置中,双电源的转换开关设有自动式的控制器。
具体在运行时,自动控制器可以随时检测两路电流与电压。
系统一旦超过了可以调控的电源电压值,则表明出现了过电流以及过电压的状态;与之相反,如果真实的系统电压已超过了可调额定电压,那么应当属于欠电流或者欠电压的状态。
通过检测可得精确的数据,控制电路对此可以给出相应的逻辑判断。
对于后期获得的处理结果,延时电路应当能发出明确的指令,操动机构据此完成系统合闸或者系统分闸的相关操作[2]。
此外,自动化的智能式控制面板可以用来显示各个阶段的检测数据;在另外的情况下,计算机与串口可以进行连接,技术人员就能迅速判断故障的根源所在,然后对于线路进行迅速修复。
HSQ1z智能型自动转换开关控制器通信协议

HSQ1(z型)智能型自动转换开关控制器 通 信 协 议杭州之江开关股份有限公司二零零五年十二月一、概述HSQ1(z型)智能型自动转换开关控制器接受计算机或其他上位控制器通过RS-485通信接口进行控制,使用Modbus(RTU Mod)作为通信协议。
ModBus通讯协议分为RTU协议和ASCII协议,本协议采用ModBus-RTU通讯协议。
下面就ModBus RTU协议简要介绍如下:二、通讯传送方式:通讯传送分为独立的信息头和发送的编码数据。
以下的通讯传送方式定义与MODBUS RTU通讯规约相兼容:初始结构 = ≥ 3.5字节的时间地址码 = 1字节功能码 = 1字节数据区 = N字节错误校检 = 16位CRC码结束结构 = ≥ 3.5字节的时间地址码:地址码为通讯传送的第一个字节。
这个字节表明由用户设定地址码的从机将接收由主机发送来的信息,并且每个从机有且仅有唯一的地址码,并且响应回送均以各自的地址码开始。
主机发送的地址码表明将发送到的从机地址,而从机发送的地址码表明回送的从机地址。
功能码:通讯传送的第二个字节。
ModBus通讯规约定义功能号为1到127。
本仪表只利用其中的一部分功能码。
作为主机请求发送,通过功能码告诉从机执行什么动作。
作为从机响应,从机发送的功能码与从主机发送来的功能码一样,并表明从机已响应主机进行操作。
如果从机发送的功能码的最高位为1(比如功能码大与此同时127),则表明从机没有响应操作或发送出错。
数据区:数据区是根据不同的功能码而不同。
数据区可以是实际数值、设置点、主机发送给从机或从机发送给主机的地址。
CRC码:二字节的错误检测码。
三、通讯规约:当通讯命令发送到控制器时,符合相应地址码的设备接收通讯命令,并除去地址码,读取信息,如果没有出错,则执行相应的任务;然后把执行结果返送给发送者。
返送的信息中包括地址码、执行动作的功能码、执行动作后结果的数据以及错误校验码。
如果出错就不发送任何信息。
浅析智能双电源切换的控制原理和应用

浅析智能双电源切换的控制原理和应用发表时间:2017-03-28T09:59:57.470Z 来源:《电力设备》2017年第2期作者:侯双焕[导读] 双电源自动切换开关电器主要用在紧急供电系统,将负载电路从一个电源自动换接至另一个(备用)电源。
(青藏铁路公司西宁供电段青海西宁 810000)摘要:双电源自动切换开关电器主要用在紧急供电系统,将负载电路从一个电源自动换接至另一个(备用)电源,以确保一级负荷连续、可靠运行,因此常常应用在重要用电场所,其产品可靠性尤为重要。
转换一旦失败将可能造成电源间的短路或重要负荷断电(甚至短暂停电),后果都是严重的,不仅仅会带来经济损失(使生产停顿、金融瘫痪),还可能造成社会问题(使生命及安全处于危险之中)。
因此,工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
关键词:双电源;自动切换开关;原理双电源自动切换开关又称ATSE,分为CB级和PC级两个级别。
CB级:配备过电流脱扣器的ATSE,它的主触头能够接通并用于分断短路电流。
PC级:能够接通、承载,但不用于分断短路电流的ATSE。
双电源自动转换开关一般由两部分组成:开关本体+控制器。
而开关本体又有PC级(整体式)与CB级(断路器)之分。
下面文章对相关内容作一些简要阐述,仅供参考。
1 智能双电源切换装置结构原理智能双电源切换开关主要用于一些消防设备或重要设备的双回路供电系统中,比如消防喷淋管道消火栓管道电伴热系统、消防排烟风机、消防加压送风机、防火卷帘、EPS 应急照明电源、UPS 不间断电源等供电系统,供电方式一备一用。
两路电来自不同低压母线,正常情况下主回路电源投入供负荷用电,主回路电源故障或停电后自动投入备用回路,主回路投入具有优先权,有主电时备电永不投入,除非手动状态用手柄投入,投入备电时主电则自动断开,两回路电不会同时投入供负荷用电。
开关打到自动位置时装置可自动进行主备电切换;开关打到手动位置时通过装置前面的手柄来切换。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
HSQ1系列双电源自动切换装置
∙
∙
点击浏览大图收藏此产品
∙公司名称:
∙更新时间:
∙所在地:
∙生产地址:
∙已获点击:
∙杭申控股集团有限公司
∙2014-07-03 20:17:24
∙
∙浙江
2950
∙
【详细说明】
HSQ1
系列
双电
源自
动切
换装
置(以
下简
称切
换装
置)适
用于
交流
50Hz,
额定
绝缘
电压
690V,
额定
工作
电压400V及以下,
额定工作电流从
6A到3200A,具有
常用电源(电网)
和备用电源(电网
或发电机)的供
电系统中,因其中
一路发生故障而
进行电源之间的
自动切换,以保证
供电的可靠性和
安全性,本产品符
合
IEC60947-6-1
(1998)《自动转
换开关电器》、
GB/T14048.11-20
02《自动转换开关
电器》等标准。
切换装
置适用于紧急供
电,在转换电源期
间中止向负载供
电。
二、产品特点
本切换
装置是全新一代
的产品。
控制器方
面,应用微处理机
智能控制,不但检
测精度、可靠性
高,而
且许多参数(切换
延时,电压阈值
等)由用户现场可
调;自投自复和自
投不自复现场可
调,还有遥控分闸
功能,用于消防控制。
HSQ1的电网-发电机型控制器,在上述功能基础上还有一
个信号输出,用于启/停发
电机。
在开关本体方面,配用了最新式的电动操作机构,开关本体的体积小,高
度低,机械联锁的可靠性
好。
本切换装置与国内外其它厂家的同类产品相比,具有以下特点:
▲采用智能型控制器,对两路电源的三相都进行检测,检测精度高,保证负载
获得符合使用要求的电源。
▲开关本体带“0"位,即具有两台断路器同时处于分闸状态的位置,便于下级
线路的检修。
▲控制器可接受消防信号,将两台断路器同时分闸。
▲电网—发电机型控制器带有自动启、停发电机信号。
▲断路器具有过载、短路保护功能,切换装置是CB级的ATSE。
▲具有可靠的机械和电气联锁,保证两台断路器不能同时合闸。
▲装置的二次回路在出厂前已全部接好,用户只须将一次线接好即可投入使用。
三、产品规格
1、按不同的使用场合及用户对切换装置的功能要求,有下列3种型号的控制器
可供选择。
电子控制器的型号及控制功能见表1。
表1 电子控制器的型号及功能
2、按切换装置开关本体中主回路断路器的壳架等级分,有下列9个壳架电流等级可供选择。
主回路的壳架电流等级及额定工作电流见表2。
表2 主回路的壳架电流和额定工作电流
四、型号及其含义
注:
1、对于配用HSQ1Y型控制器的一体化双电源自动切换装置,可不标代号5或6(因无启停发电机信号输出)。
2、在开关本体中,对于配用的HSM1四极断路器,其N极的通断方式有四种:
A型:N极不安装过电流脱扣器,且N极始终接通不与其它三极一起合分;
B型:N极不安装过电流脱扣器,且N极与其它三极一起合分;
C型:N极安装过电流脱扣器,且N极与其它三极一起合分;
D型:N极安装过电流脱扣器,且N极始终接通不与其它三极一起合分。
对于用户在订货时未作特殊说明的,我们按B型开关供货。
3、63A壳架(微型断路器)只能配HSQ1Y控制器(控制器直接安装在开关本体上),125A、160A
两个电流壳架也可选配HSQ1Y控制器。
五、主要工作原理
自投自复
电子控制器设定为“自投自复"控制程序时,控制器实时对常用电源和备用电源进行监测,当常用电源
中有一相或一相以上的电压出现异常(过压、欠压或失压)且备用电源正常时,经过面板设定的延时时间t1
(转换延时,此延时是观察常用电源的故障是可逆的还是不可逆的),当确定常用电源的故障已无法恢复,
电子控制器即发出信号将常用电源的断路器断开,将备用电源的断路器合闸,负载由备用电源供电。
当运行
在备用电源后,若常用电源又恢复正常,则再经过面板设定的延时时间t2(返回延时,观察常用电源是否真
正恢复正常),控制器发出信号将备用电源的断路器断开,合上常用电源的断路器,负载仍由常用电源供电,
此种控制程序称为自投自复。
自投不自复
电子控制器设定为“自投不自复"控制程序时,控制器实时对两路电源(Ⅰ电源和Ⅱ电源)进行监测,
如果当前供电电源(例如Ⅰ电源)中有一相或一相以上的电压出现异常(过压、欠压或失压)且Ⅱ电源正常
时,经过面板设定的延时时间t1(转换延时,此延时是观察Ⅰ电源的故障是可
逆的还是不可逆的),当确定
Ⅰ电源的故障已无法恢复,电子控制器即发出信号将Ⅰ电源的断路器断开,将Ⅱ电源的断路器合闸,负载由
Ⅱ电源供电。
当运行在Ⅱ电源后,若Ⅰ电源又恢复正常,控制器不再发出转换信号,Ⅰ电源和Ⅱ电源不分主
次,互为备用。
