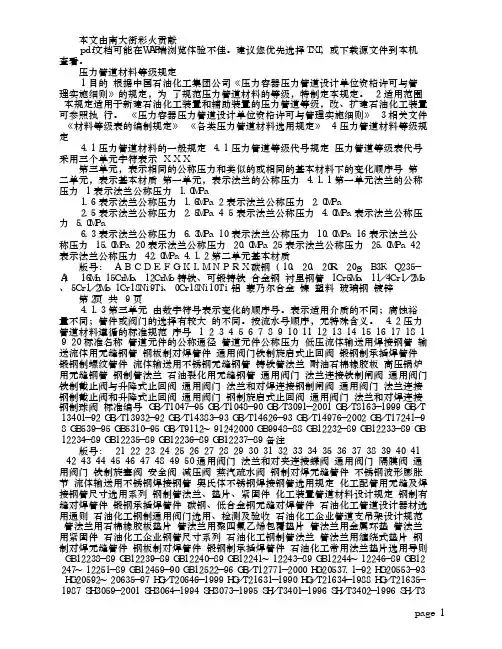

压力管道材料等级表
目录
1.管道等级代号说明 (1)
2.缩写词说明 (2)
3、采用的主要管道器材标准(规范) (6)
4、管道等级说明 (11)
5.管道分支表见表－1 (12)
6.管道变径表见表－2 (15)
7、管道等级索引 (17)
管道等级号: 2A1 (21)
管道等级号：2A2 (29)
管道等级号：2A3 (36)
管道等级号: 2B2 (65)
管道等级号: 2B3 (77)
管道等级号: 2B4 (87)
管道等级号: 2B5 (102)
管道等级号: 2B6 (116)
管道等级号: 2C1 (127)
管道等级号: 2C2 (138)
管道等级号: 2C3 (150)
管道等级号: 2H1 (165)
管道等级号: 2L1 (175)
管道等级号: 2L2 (184)
管道等级号: 2L4 (203)
管道等级号: 3B1 (214)
管道等级号: 3B2 (224)
管道等级号: 3B3 (235)
管道等级号: 3B4 (245)
管道等级号: 3C1 (255)
管道等级号: 3C2 (266)
管道等级号: 3C3 (275)
管道等级号: 3H1 (284)
管道等级号: 3H2 (295)
管道等级号: 3H3 (306)
管道等级号: 3H5 (329)
管道等级号: 3H6 (340)
管道等级号: 3K1 (351)
管道等级号: 3K2 (361)
管道等级号: 3K3 (371)
管道等级号: 5B1 (379)
管道等级号: 5B2 (389)
管道等级号: 5B3 (401)
管道等级号: 5B5 (413)
管道等级号: 5F1 (423)
管道等级号: 5H1 (434)
管道等级号: 5H3 (457)
管道等级号: 5K1 (469)
管道等级号: 5L1 (480)
管道等级号:7B1 (492)
管道等级号: 7H1 (501)
管道等级号: 7K1 (511)
管道等级号: 8D1 (520)
管道等级号: 8H1 (529)
管道等级号: 8K1 (539)
管道等级号:9D1 (548)
管道等级号: SP1 (556)
管道等级号: SP3 (563)
管道等级号: STB (567)
1.管道等级代号说明
1.1管道等级代号由三个单元组成，其表示方法如下：
例如2A1等级，各单元字符表示如下表
1.2 第一单元:压力等级
1.3 第二单元用英文字母表示管道的主要材质
A：Q235B，Q235+Zn
B：20#
C：20#
D：A106
F：1 1/4Cr-1/2Mo
H：1Cr5Mo,15CrMo，5Cr-0.5Mo
K：ASTM A312 Gr.TP321,TP316L （进口不锈钢）
L：0Cr18Ni9 0Cr18Ni10Ti, 0Cr18Ni10Ti（国产不锈钢）
1.4第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时，不同设计条件
下顺序号。
2.缩写词说明
ANSI AMERICAN NATIONAL STANDARD INSTITUTE 美国国家标准委员会API AMERICAN PETROLEUM INSTITUTE 美国石油学会ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS 美国机械工程师协会
ASTM AMERICAN SOCIETY OF TESTING AND MATERIAL ＋美国材料实验协会
BG： BOLTED GLAND 栓联添料压盖BC： BOLTED COVER 栓联阀盖
BE： BEVELED END 坡口端
BW： BUTT WELD 对焊
CA： CORROSION ALLOWANCE 腐蚀余量
CL： CLASS 压力等级CON： CONCENTRIC 同心的
CS： CARBON STEEL 碳钢
DN： NOMINAL DIAMETER 公称直径
D: DISC 阀板(盘)
D&S： DISC AND SEAT 阀板(盘)和阀座ECC： ECCENTRIC 偏心的
EFW： ELECTRIC FUSION WELD 电熔焊(接)
F-PORT：FULL-PORT 全通径(用于阀门)
F: FILLER 填料(用于缠绕式垫片)
FIRE-S：FIRE SAFE 防火安全（密封）结构FLG： FLANGE 法兰
GR： GRADE 分类（牌号）
HB： BRINNEL HARDNESS NUMBER 布氏硬度
ID： INTERNAL DIAMETER 内径
IN OR”：INCH 英寸
L: LARGE 大端（母管）
LR： LONG RADIUS 大半径
MM： MILIMETER 毫米
MIN： MINIMUM 最小
MOD： MODIFIED 改良的(修正的)
MS： METAL SEAL 金属密封
NPT： NATIONAL TAPER PIPE THREAD (美国)国家标准锥管螺纹
OS&Y： OUTSIDE SCREW & YORK 轭架式外螺纹OD： OUTSIDE DIAMETER 外径
PE: PLAIN END 平端
PS(B)： PRESSURE SEAL BONNET 压力密封阀盖(帽) P(S)C： PRESSURE SEAL COVER 压力密封阀盖RF： RAISED FACE 凸台面
RJ： RING JOINT 环连接
S: SMALL 小端（支管）SCH： SCHEDULE 壁厚等级
SG： SCREW GLAND 螺纹压盖
SMLS： SEAMLESS 无缝的
SO： SLIP ON 平焊
SS： STAINLESS STEEL 不锈钢
STD： STANARD OR STANDARD WEIGHT 标准壁厚（重量）
STL： STELLITE 司太立硬质合金
SW： SOCKET WELD 承插焊
WN： WELDING NECK 对焊（法兰）
WS： WELD STEEL PIPE 焊接钢管
3、采用的主要管道器材标准(规范)
3.1无缝钢管
SH3405 《石油化工企业钢管尺寸系列》
GB/T8163 《流体输送用无缝钢管》
GB/T14976 《流体输送用不锈钢无缝钢管》
GB9948 《石油裂化用无缝钢管》
GB5310 《高压锅炉用无缝钢管》
GB6479 《化肥设备用高压无缝钢管》
ASTM A335《Seamless Ferritic Alloy Steel Pipe for High Temperature Service》ASTM A312 《Stainless Steel Pipe,Seamless or Welded》
ASTM A106 《Seamless Carbon Stell Pipe》
ASME B36.10 《Welded and Seamless Wrought Stell Pipe》
ANSI B36.19 《Stainless Stell Pipe》
3.2焊接钢管
SH3405 《石油化工企业钢管尺寸系列》
GB/T3091 《低压流体输送用焊接钢管》
GB/T12771 《液体输送用不锈钢焊接钢管》
GB/T9711.1 《石油天然气工业输送钢管交货技术条件》
SY/T5036 《承压流体输送用螺旋缝埋弧焊钢管》SY/T5037 《低压液体输送管道用螺旋缝埋弧焊钢管》3.3管件
SH3408 《钢制对焊无缝管件》
SH3409 《钢板制对焊管件》
SH3410 《锻钢制承插焊管件》
GB/T14626 《锻钢制螺纹管件》
ASTM A234 《Specification for Piping fitings of carbon Stell and Alloy steel for Moderare and Elvatsd Temperture》
ASTM A403 《Wrought Austenitic Stainless Steel Piping Fitting》
ASTM A182 《Alloy Stell Forged or Rolled Parts》
ASME B16.9 《Factory-Made Wrought Steel Buttwelding Fitting》
ASME B16.11 《Forged Steel Fitting ,Socket-welding and Threaded》
3.4联接件
SH3406 《钢制管法兰》
SH3403 《管法兰用金属环垫》
SH3404 《管法兰用紧固件》
SH3407 《管法兰用缠绕式垫片》
ASME B16.5 《Pipe Flanges and Flanged Fittings》
ASME B16.47 《Large Diameter Steel Flanges》
3.5其它相关标准
SH3059 《石油化工管道设计器材选用通则》
GB1220 《不锈钢棒》
GB1221 《耐热钢棒》
GB3077 《合金结构钢技术条件》
GB/T699 《优质非碳素结构钢技术条件》
GB/T1591 《低合金结构钢技术条件》
GB150 《钢制压力容器》
JB/T4726 《压力容器用碳素钢低合金钢锻件》
JB/T4728 《压力容器用不锈钢锻件》
GB6654 《压力容器用钢板》
GB4237 《不锈钢热轧钢板》
GB/T3274 《碳素结构钢和低合金钢热轧钢板》
ANSI B16.10 《Face-to-Face and End-to-End Dimensions of Ferrou Valves》
ANSI B16.25 《Butt-welding Ends》
ANSI B16.34 《Valves-Flanged, Threaded and Welding End》
ANSI B31.3 《Chemical Sant and Petroleum Refinery Chemical Sant and Petroleum Refinery Piping》
API Std 594 《Wafer Check Valves》
API Std 600 《Steel Gate Valves-Flanged and Buttwelding End》
API Std 602 《Compact Steel Gate Valves》
API Std 603 《Class150,Cast,Corrosion-Resistant Flanged-End Gate Valve》
API Std 605 《Large-Diameter Carbon Steel Flanges》
API 6D 《Spec. for Line Valves》
ASTM A105 《Carbon Steel Forgings》
ASTM A216 《Carbon Steel Casting》
ASTM A217 《Alloy Steel Casting》
ASTM A351 《Stainless Steel Castings》
ASTM A403 《Wrought Austenitic Stainless Steel Piping Fitting》
4、管道等级说明
4.1 主题内容与适用范围
4.1.1 主题内容
本等级表规定了镇海炼化工程公司新建,改建装置以及储运,外管系统设计项目中金属管道设计器材的应用。
4.1.2 适用范围
该等级表仅适用于项目设计中金属管道设计的器材选用。其中国内供货部分采用SH 系列；国外供货部分采用ASME/ANSI标准系列。该等级表不适用于管道支架、
隔热结构及非金属管道、铸铁管道和长输管道的设计。
4.2等级选用说明
4.2.1在选用管道等级时应注意“等级说明”中的设计条件。
4.2.2当操作条件与等级中的设计条件差距较大时,要根据法兰的温度—压力曲线
进行等级修订,尤其对高合金钢，不锈钢等贵重金属。
４.2.3对于DN≥300的金属管道或公称压力PN≥10.0MPa的应根据设计条件,核定其管道壁厚等级。
４.2.4 加强管嘴（BOSS）的选用：当支管直径DN≤40,选用不到标准三通时,应采用加强管嘴,选用时,主管直径DN≥125时,采用平底型加强型加强管嘴
（BFS）；主管直径DN≤100时,应采用弧底型加强型加强管嘴（BRS）。
４.2.4 加强管接头（OLET）的选用：当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。
４.2.5 管帽连接形式的选用：螺纹连接的管帽一般仅用于放空排凝的终端。
４.2.6 每个等级中出现的起同样作用的管件,如异径短节和异径管箍、螺纹连接的管帽和丝堵等,可在具体设计的管道中灵活使用。
４.2.7 对于要热处理的管道等级,本等级索引中规定的等级为仅指导性的,应在具体设计过程中另外规定和说明。
４.2.8 对于要热处理的管道仅量不要选用承插焊阀门,如必须选用,应要求厂家在阀门两端各带150mm的短管，在阀门制造厂内与阀体一起整体热处理,以免
在安装过程的热处理影响阀内件的密封。
4.2.9 在20#钢法兰使用条件范围内，也可用20#代替16Mn。
4.2.10焊接管件所标注的厚度只代表端部尺寸，其强度应按与其端部尺寸相同厚度
的等径直管等强度进行设计。
