钴基合金和镍基合金的对比

合集下载

钴铬合金和镍铬合金

钴铬合金和镍铬合金
首先，让我们从化学成分和性质方面来比较这两种合金。

钴铬
合金是由钴和铬组成的合金，通常含有15%至45%的铬，其具有良好
的耐热性、耐腐蚀性和磨损性，因此常用于高温和腐蚀环境下的应用，比如航空发动机零部件、化工设备等。

而镍铬合金是由镍和铬
组成的合金，通常含有20%至80%的镍，具有良好的耐氧化性和耐腐
蚀性，因此常用于高温氧化环境下的应用，比如炉具、热交换器等。

其次，我们可以从加工性能和机械性能来比较这两种合金。

钴
铬合金具有良好的加工性能和热处理性能，可以通过热处理来增强
其硬度和强度，因此在制造复杂零部件时具有优势。

而镍铬合金具
有良好的塑性和可加工性，可以通过冷加工和热加工来获得所需的
形状和尺寸，因此在制造成型零部件时具有优势。

此外，从成本和可用性方面来比较，钴铬合金由于钴的成本较高，因此相对来说成本较高，而镍铬合金由于镍的成本也较高，因
此成本也不低。

在可用性方面，由于镍铬合金的主要成分镍的资源
更为丰富，因此在一定程度上更易获取。

综上所述，钴铬合金和镍铬合金各自具有不同的化学成分和性
质、加工性能和机械性能、成本和可用性等方面的特点，适用于不同的工业和制造领域。

在选择合金材料时，需要根据具体的使用环境和要求来进行综合考虑，以确保选择最合适的材料来满足工程需求。

镍基高温合金钨、钴、铬、钛、钼等多元素的快速分析

（作者单位：中国一重集团有限公司）◎孙魁镍基高温合金钨、钴、铬、钛、钼等多元素的快速分析镍基合金是高温合金中应用最广、高温强度最高的一类合金，具有良好抗氧化性、耐腐蚀性和高强的力学性能，广泛应用在石化、电力等领域镍基合金中，镍基合金可以溶解较多合金元素，且能保持较好的组织稳定性；可以形成有序的A3B 型金属间化合物γ'[Ni3（Al，Ti ）]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。

镍基合金含有十多种元素，其中Cr 主要起抗氧化和抗腐蚀作用，其他元素主要起强化作用。

镍基高温合金材料分析一般采用湿法化学分析方法测定元素成分，镍基高温合金钢由于样品结构直接影响样品的溶解方法，国家标准对镍基高温合金的化学分析没有相应的规定，本文采用多种样品消解的方式结电感耦合等离子体方法同时测定镍基高温合金中钨、钴、铬、钛、钼等多元素，分析快速、效果好。

一、实验部分1.主要仪器与试剂。

电感耦合等离子体原子发射光谱仪：I-CAP6500，美国赛默飞世尔公司。

2.标准溶液配制。

（1）钨贮备溶液（2000μg/ml ）：称取1.2605g 预先于800℃灼烧30min 的三氧化钨（质量分数大于99.9%），置于200ml 烧杯中，用30ml 氢氧化钠（10%）加热溶解，冷却，移入500ml 容量瓶中，用水稀释至刻度，混匀。

（2）钨标准溶液（1000μg/ml ）：分取1.2.1储备液50.00ml 于100ml 容量瓶中，加20ml （1+1）盐酸，用水稀释至刻度，混匀。

（3）GSBG62021-90钴标准溶液，1000μg/ml。

（4）GSNG62017-90B 铬标准溶液（1000μg/ml ）。

（5）GSBG62014-90钴标准溶液（1000μg/ml ）。

（6）钛标准溶液（500μg/ml ）：分取1.2.5钛储备液50.0ml 于100ml 容量瓶中，用（5+95）硫酸稀释至刻度，混匀。

钴基合金和镍基合金的对比分析

钴基合金和镍基合金的对比一、热稳定性钴基高温合金被选择为航空材料的重要原因之一是其具有优良的热稳定性。

钴基高温合金与镍基高温合金相比，具有更好的热稳定性。

下面为一组典型的钴基高温合金与镍基高温合金在热稳定性能上的对比数据：由数据可见，钴基合金具有更高的熔点和热导率，加热后热膨胀量较小。

在热稳定性上具有优势。

二、强度在常温下， GH605（钴基合金）与GH4169（镍基合金）力学性能见下表：由此可见，在常温下GH605强度略低，但延伸率较大。

GH4169的高强度带来了巨大的脆性，在有冲击的位置需谨慎使用。

在高温下，两种材料强度如下：从高温强度来看650℃时，GH4169强度较高，但脆性也大，在有冲击的场合下使用容易发生断裂。

当温度上升到900℃（某些发动机的工作温度）时，镍基高温合金已无法使用，而钴基高温合金仍然具有一定的强度。

三、刚度所谓刚度即为材料抵抗变形的能力。

通过一组数据来反映钴基高温合金与镍基高温合金的刚度上的差异。

从表格数据可看，镍基合金在各个温度区间刚度都低于钴基合金，且温度高于700℃，镍基合金已无法使用。

四、钴基高温合金具有良好的抗氧化性钴基高温合金拥有非常好的抗高温氧化能力，下表为GH605棒料（棒料直径为6.35~12.7mm）在高温下的抗氧化性能指标。

可见钴基高温合金抵抗高温氧化的能力卓越，可以在1000℃左右的环境中连续使用。

五、钴基高温合金具有优良的耐腐蚀能力GH605合金与GH3536等几种合金板材，在燃气速度为4m/s，燃烧空气中含5-6或5-5海盐、NO.2号燃油（含0.3%~0.45%硫），空气-油比例为30:1，试验中试样旋转，每隔1h试样从900℃用冷空气吹冷至260℃以下，如此在燃烧装置中循环试验200h后的动态热腐蚀试验结果见下图：单面金属损失成受损伤的金属/mm其中，金属损失=受损伤的金属+最大氧化深度。

图中GH3536、GH3625均为镍基合金，而GH605为钴基合金，由图可以看出，GH605的金属损失部分明显小于其他两种镍基合金。

高频感应熔覆钴基、镍基合金涂层显微硬度分析

深度的组织结构．用ｘ射线衍射能谱仪分析涂层的化学元素组成．用显微硬度计测量涂层不同深度的显微硬度值．试验结果表明：采用高频感应真空熔覆技术能制得致密的钻基、镍基涂层组织；镍基合金涂层的显微硬
度值要高于钻基合金涂层．关键词：钻基合金；镍基合金；组织结构；化学元素；显微硬度
ｎｅｓｓｉｓｍｅａｓｕｒｅｄａｔｄｉｆｆｅｒｅｎｔｄｅｐｔｈｓｏｆｔｈｅｃｏａｔｉｎｇ．Ｅｘｐｅｒｉｍｅｎｔａｌｒｅｓｕｌｔｓｓｈｏｗｔｈａｔ：ｔｈｅｄｅｎｓｅｃｏｂａｌｔ — ｂａｓｅ，ｎｉｃｋｅｌ — ｂａｓｅｄｃｏａｔｉｎｇｍｉｃｒｏｓｔｒｕｅｔｕｒｅｃａｎｂｅｏｂｔａｉｎｅｄｔｈｒｏｕｇｈｔｈｅｈｉｇｈ — ｆｒｅ — ｑｕｅｎｃｙｖａｃｕｕｍｉｎｄｕｃｔｉｏｎｃｌａｄｄｉｎｇ，ｔｈｅｖａｌｕｅｏｆｍｉｃｒｏ — ｈａｒｄｎｅｓｓｏｆｎｉｃｋｅｌ — ｂａｓｅｄａｌｌｏｙｃｏａｔｉｎｇｉｓｈｉｇｈｅｒｔｈａｎｃｏｂａｌｔ — ｂａｓｅｄａｌｌｏｙｃｏａｔｉｎｇ．Ｋｅｙｗｏｒｄｓ：ｃｏｂａｌｔ — ｂａｓｅｄａｌｌｏｙ；ｎｉｃｋｅｌ — ｂａｓｅｄａｌｌｏｙ；ｏｒｇａｎｉｚａｔｉｏｎａｌｓｔｒｕｃｔｕｒｅ；ｃｈｅｍｉｃａｌｅｌｅ — ｍｅｎｔｓ：ｍｉｃｒｏ — ｈａｒｄｎｅｓｓ

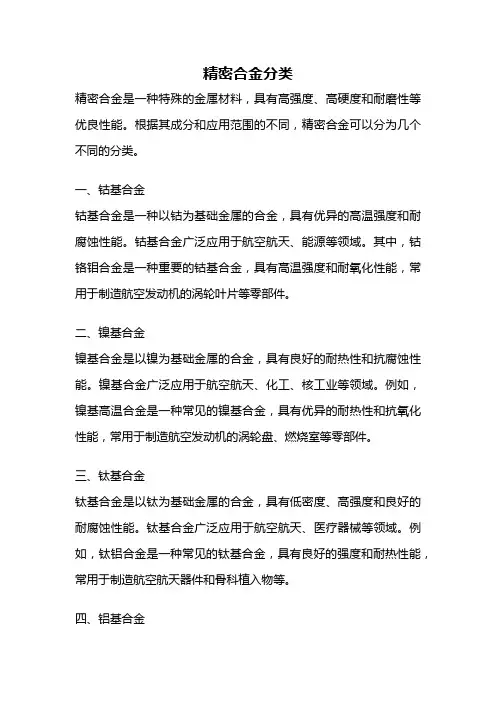

精密合金分类

精密合金分类精密合金是一种特殊的金属材料，具有高强度、高硬度和耐磨性等优良性能。

根据其成分和应用范围的不同，精密合金可以分为几个不同的分类。

一、钴基合金钴基合金是一种以钴为基础金属的合金，具有优异的高温强度和耐腐蚀性能。

钴基合金广泛应用于航空航天、能源等领域。

其中，钴铬钼合金是一种重要的钴基合金，具有高温强度和耐氧化性能，常用于制造航空发动机的涡轮叶片等零部件。

二、镍基合金镍基合金是以镍为基础金属的合金，具有良好的耐热性和抗腐蚀性能。

镍基合金广泛应用于航空航天、化工、核工业等领域。

例如，镍基高温合金是一种常见的镍基合金，具有优异的耐热性和抗氧化性能，常用于制造航空发动机的涡轮盘、燃烧室等零部件。

三、钛基合金钛基合金是以钛为基础金属的合金，具有低密度、高强度和良好的耐腐蚀性能。

钛基合金广泛应用于航空航天、医疗器械等领域。

例如，钛铝合金是一种常见的钛基合金，具有良好的强度和耐热性能，常用于制造航空航天器件和骨科植入物等。

四、铝基合金铝基合金是以铝为基础金属的合金，具有低密度、高强度和良好的导热性能。

铝基合金广泛应用于航空航天、汽车制造等领域。

例如，铝镁合金是一种常见的铝基合金，具有良好的强度和耐腐蚀性能，常用于制造飞机结构件和汽车车身等。

五、钢基合金钢基合金是以铁为基础金属的合金，具有较高的强度和韧性。

钢基合金广泛应用于机械制造、建筑工程等领域。

例如，不锈钢是一种常见的钢基合金，具有良好的耐腐蚀性和机械性能，常用于制造厨具、化工设备等。

六、镁基合金镁基合金是以镁为基础金属的合金，具有低密度、高比强度和良好的耐腐蚀性能。

镁基合金广泛应用于航空航天、汽车制造等领域。

例如，镁铝合金是一种常见的镁基合金，具有良好的强度和耐热性能，常用于制造航空航天器件和汽车零部件等。

精密合金根据其成分和应用范围的不同，可以分为钴基合金、镍基合金、钛基合金、铝基合金、钢基合金和镁基合金等几个不同的分类。

这些精密合金具有各自独特的特点和优势，广泛应用于航空航天、能源、医疗器械等领域，推动了现代科技的发展和进步。

航空耐高温材料综述-

航空耐高温材料综述摘要：现在的航空耐高温材料都围绕着解决高速飞行而进行巨大的研究工作，由于高速飞行的发展，无论是飞行器表面还是内部动力装置都带来了高温问题。

因此对于材料的耐高温性能有更高的要求，本文重点介绍几种发动机常用耐高温材料。

关键词：耐高温、镍基合金、钛基合金、航空发动机一．耐热材料发展的简述：早在1820年，法国Faraday Stodart和Borthiu分别研制出铁—镍、铁—铬合金。

1902年在法国发展了镍铬钢，当时都作为抗腐蚀材料的用途，1912年德国Kruppt获得了两种镍铬钢的专利（铁素体钢 0.15%C、14%Cr、1.8%Ni；奥氏体钢 0.25%C 20%Cr 7%Ni）它们都是现在耐热不锈钢和Fe基耐热合金的基础。

在镍铬钢发展的年代里，1910年美国Haynes研制了钴基合金，由于钴基合金具有高的硬度，当时主要呗用作切削工具等。

直到30年代里，人们对钴基合金的耐高温性质有了新的认识,并在蒙氏合金的基础上发展了镍基合金。

这就是后来被广泛应用在燃气涡轮叶片等材料的钴基合金与各种镍基耐热合金的开端。

地面燃气涡轮动力在工业上的发展，在30年代里有力的推动了耐热材料的发展。

Fe基耐热合金是当时用作涡轮盘和叶片的主要材料。

40年代初钴基合金铸造问题的改进与镍基合金高温强化问题的解决，从材料上提供了航空燃气涡轮发展的条件。

二次大战以后，随着航空喷气动力技术的迅速发展，各国对耐热合金材料相继进行了大量的研究和改进，在原有基础上不断提高镍基钴基合金的高温性能；在陶瓷、金属陶瓷以及高熔点的金属材料领域展开了广泛的研究工作。

二．现代航空耐高温材料现在的航空耐高温材料都围绕着解决高速飞行而进行巨大的研究工作，由于高速飞行的发展，无论是飞行器表面还是内部动力装置都带来了高温问题。

提高发动机的推理与有效工作系数，需要提高工作温度或压缩比，比如：涡轮喷气发动机的进气温度从815度升高到1040度，推理相应增大30%--40%。

镍基合金的缺点

镍基合金的缺点镍基合金是一种具有优异性能的金属材料，广泛应用于航空航天、能源、化工等领域。

然而，它也存在一些缺点，这些缺点在特定条件下会影响其应用效果。

本文将从几个方面探讨镍基合金的缺点。

镍基合金的价格较高。

由于镍属于稀有金属，其价格较高，这也导致了镍基合金的成本较高。

与其他常见金属相比，镍基合金的制造成本较高，这限制了其在某些领域的广泛应用。

镍基合金的加工难度较大。

由于镍基合金具有较高的硬度和强度，其加工难度较大。

在切削、锻造和焊接等加工过程中，镍基合金容易发生工艺难题，如切削刃磨困难、焊接变形等。

这增加了制造成本和工艺控制的难度。

第三，镍基合金易受腐蚀。

镍基合金具有良好的耐腐蚀性能，但在特定环境下仍然会受到腐蚀的影响。

例如，在酸性环境中，镍基合金容易发生应力腐蚀开裂，降低了其使用寿命。

此外，在高温高压环境下，镍基合金也容易发生高温氧化和硫化腐蚀，导致材料性能下降。

第四，镍基合金的热膨胀系数大。

镍基合金在高温下具有较大的热膨胀系数，这对于某些应用而言可能是一个缺点。

例如，在某些精密仪器和装置中，高温引起的热膨胀可能导致尺寸偏差和失效，因此需要采取合适的措施来解决这个问题。

第五，镍基合金的磁性较强。

镍基合金具有较强的磁性，这在某些特定应用中可能会带来问题。

例如，在电子设备和精密仪器中，磁性材料可能会对电子元件和信号传输造成干扰，影响设备的正常工作。

镍基合金虽然具有许多优异的性能，但也存在一些缺点。

高成本、加工难度大、容易受腐蚀、热膨胀系数大和强磁性是镍基合金的主要缺点。

在实际应用中，需要综合考虑这些缺点，并采取相应的措施来解决或减轻这些问题，以确保镍基合金能够发挥其优异的性能。

高导磁率材料选择

高导磁率材料选择常用的金属软磁材料就是以铁、钴、镍这三种主要的铁磁性元素为主要成分，或是它们中的单一金属，或是它们中的两两或三者的适当组分配合，或是在此基础上再添加一种或多种别的元素组合而成的，结构主要为多晶或单晶。

1、铁一错一硼型非晶合金：铁一错一硼型非晶合金为基料,加上铜、硅等几个微量的添加元素,用性00一500oC的温度进行热处理,再通过析离出20一30 nm的超微细的过饱和晶相来实现的。

这种新软磁材料的磁通密度为1.8T,与现用的硅钢片的(2.0T)同等级,导磁率为硅钢片的20倍,与非晶形合金的相同。

这两个特性与以前的软磁材料相比,其值属于高等级。

另外,新软磁材料的机械特性也很优良,维氏硬度为1600,约为硅钢片的10倍,大致与高硬度的工业陶瓷的相同,据称还可作为耐磨材料和高强度材料应用。

2、Fe—Si—Al合金Fe-Si-Al合金具有极高的耐磨性,高的电阻率(约80～130μΩ-cm), 在高频下有良好的磁特性,以达到传递信号灵敏,器件寿命长。

其工艺情况简介如下:不能锻、轧,只能铸造成各种形状。

由于其流动性很好,可浇成较复杂的形状。

「·F、一Si一Al一合金具有极高的耐磨性,高的电阻率(约8D~13D那口一cm),并有高的导磁率,尤其在高频下有好的磁特性。

这种合金还具有资源丰富,价格低廉的优点。

但是它最大的缺点是质地太脆不易于冷加工。

3、纯铁纯铁是最早使用的软磁材料，其饱和磁化强度高、电阻率低，适于静态条件下使用，又由于其价格便宜，冶炼技术成熟，但纯铁作为软磁材料，其电阻率和磁导率都太低，后来发现铁中随着硅的增加(一般在4．5％以下)，晶粒粗大化、电阻率提高，这就有利于磁导率的提高、矫顽力降低，以及磁损耗的降低。

这样便得到铁硅系软磁合金，常称作硅钢。

后来人们对制作硅钢的工艺进行不断的改进，使得硅钢各方面的性能都有很大改善，应用领域也很广。

硅钢也可用于电磁屏蔽。

4、铁铝合金铁铝合金具有较好的软磁性能，而且硬度高、耐磨，是制作磁头铁芯的理想材料．但性脆，难于加工，这使{导它在生产和使用中受到很大影响．5、镍基合金镍基合金是指在650～1000℃高温下有较高的强度与一定的抗氧化腐蚀能力等综合性能的一类合金。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

钴基合金和镍基合金的对比
一、热稳定性
钴基高温合金被选择为航空材料的重要原因之一是其具有优良的热稳定性。

钴基高温合金与镍基高温合金相比，具有更好的热稳定性。

下面为一组典型的钴基高温合金与镍基高温合金在热稳定性能上的对比数据：
由数据可见，钴基合金具有更高的熔点和热导率，加热后热膨胀量较小。

在热稳定性上具有优势。

二、强度
在常温下，GH605（钴基合金）与GH4169（镍基合金）力学性能见下表：
由此可见，在常温下GH605强度略低，但延伸率较大。

GH4169的高强度带来了巨大的脆性，在有冲击的位置需谨慎使用。

在高温下，两种材料强度如下：
从高温强度来看650℃时，GH4169强度较高，但脆性也大，在有冲击的场合下使用容易发生断裂。

当温度上升到900℃（某些发动机的工作温度）时，镍基高温合金已无法使用，而钴基高温合金仍然具有一定的强度。

三、刚度
所谓刚度即为材料抵抗变形的能力。

通过一组数据来反映钴基高温合金与镍基高温合金的刚度上的差异。

从表格数据可看，镍基合金在各个温度区间刚度都低于钴基合金，且温度高于700℃，镍基合金已无法使用。

四、钴基高温合金具有良好的抗氧化性
钴基高温合金拥有非常好的抗高温氧化能力，下表为GH605棒料（棒料直径为6.35~12.7mm）在高温下的抗氧化性能指标。

可见钴基高温合金抵抗高温氧化的能力卓越，可以在1000℃左右的环境中连续使用。

五、钴基高温合金具有优良的耐腐蚀能力
GH605合金与GH3536等几种合金板材，在燃气速度为4m/s，燃烧空气中含5-6或5-5海盐、NO.2号燃油（含0.3%~0.45%硫），空气-油比例为30:1，试验中试样旋转，每隔1h试样从900℃用冷空气吹冷至260℃以下，如此在燃烧装置
中循环试验200h后的动态热腐蚀试验结果见下图：
单面金属损失成受损伤的金属/mm
其中，金属损失=受损伤的金属+最大氧化深度。

图中GH3536、GH3625均为镍基合金，而GH605为钴基合金，由图可以看出，GH605的金属损失部分明显小于其他两种镍基合金。

六、工艺性对比
1、热处理
两种高温合金均需要进行热处理，均采用固溶处理+时效处理的热处理制度，热处理工艺复杂程度相同。

2、焊接性
两种高温合金都具有良好的焊接性，在刷封焊接时，热量容易积累导致变形，建议采用钴基材料，热导率高，热传导能力强，膨胀系数小，变形量小，焊接融合力度更好。

3、车削加工
都可以进行满意的车削加工。

两种高温合金都具备良好的工艺性。

综上所述，我司选用性能更加卓越的钴基高温合金作为材料，保证产品的使用效果和寿命。

钴基合金和镍基合金性能的对比
结论钴基合金使用存在以下优势：1、钴基材料硬度远低于汽轮机转子硬度，产生接触时不会对转子造成损伤，安全性能高。

2、钴基合金具有更高的熔点和热导率，加热后热膨胀量较小。

在热稳定性上具有优势。

3、在常温下钴基合金强度略低，但延伸率较大。

镍基合金的高强度带来了巨大的脆性，在有冲击的位置需谨慎使用。

4、钴基高温合金抵抗高温氧化的能力卓越，可以再1000℃左右的环境中连续使用，且钴基的耐腐蚀性要远优于镍基合金。

综上所述，结合国内汽轮机的实际运行条件，从安全行、材料性能等方面综合考虑汽轮机刷式密封改造时刷丝材料优选钴基合金。
