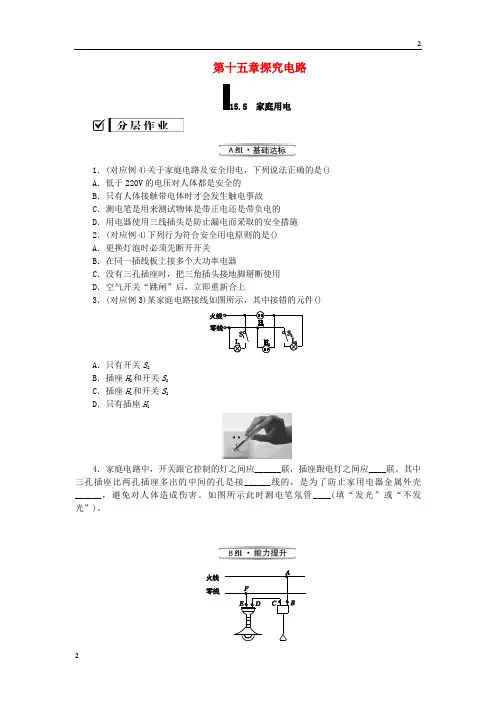

第十五章探究电路家庭用电1．(对应例4)关于家庭电路及安全用电，下列说法正确的是()A．低于220V的电压对人体都是安全的B．只有人体接触带电体时才会发生触电事故C．测电笔是用来测试物体是带正电还是带负电的D．用电器使用三线插头是防止漏电而采取的安全措施2．(对应例4)下列行为符合安全用电原则的是()A．更换灯泡时必须先断开开关B．在同一插线板上接多个大功率电器C．没有三孔插座时，把三角插头接地脚掰断使用D．空气开关“跳闸”后，立即重新合上3．(对应例3)某家庭电路接线如图所示，其中接错的元件()A．只有开关S2B．插座H2和开关S2C．插座H1和开关S2D．只有插座H14．家庭电路中，开关跟它控制的灯之间应______联，插座跟电灯之间应____联。
其中三孔插座比两孔插座多出的中间的孔是接______线的，是为了防止家用电器金属外壳______，避免对人体造成伤害。
如图所示此时测电笔氖管____(填“发光”或“不发光”)。
5．现代化的生活已经离不开电了，如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是____V。
如果闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间____(选填“短路”或“断路”)。
若测电笔接触A至F各点都发光，说明进户零线____(选填“短路”或“断路”)。
6．自贡]电工师傅常用一只额定电压为220V的灯泡L 0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(以下均选填“短路”“断路”或“正常”)：(1)L0不亮，说明该支路______。
(2)L0正常发光，说明该支路______。
(3)L0发光呈暗红色，说明该支路______。
7．小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的。
九年级物理全册 第15章 探究电路 第5节 家庭用电 沪科版
安全用电 4.(2013北京)如图所示的实例中,符合安全用电要求的是( B )
解析:水是导体,用湿布擦拭工作的台灯,容易造成触电事故;当有人发生触电 事故时,应先切断电源,然后进行施救,这样可避免施救者发生触电事故;人不 小心接触到绝缘层破损处裸露的导线会发生触电事故;在输电线上晾晒衣服, 万一导线有破损就会造成触电事故.
解析:三孔插座连接时遵从“左零右火上接地”的原则.接火线的是1孔,与金 属外壳相连的是3孔.
9.(2013遂宁)生命可贵,安全用电很重要.请将图连接成符合安全用电原则
的照明电路. 解析:三孔插座按左零右火上接地, 因此最上一根接地线,左边一根接 零线;火线过开关后直接接在螺丝 口灯泡的尾部,另一个线头直接接 在零线上. 答案:如图所示
2.站在高压输电线上的小鸟不会触电的原因是( D ) A.鸟是绝缘体不会触电 B.鸟的耐压性强不会触电 C.高压线外层有绝缘层 D.鸟只站在一根电线上,两爪间电压很小 解析:鸟在高压线上不触电是因为鸟的双爪在一根电线上,鸟的身体很小,两 爪间的距离很近,加在鸟身体上的电压很小,通过鸟的电流也极小,因此不会 触电.
闭合,故B选项正确.
7.(2014荆州)家庭电路的连接中,插座与灯泡是 并联 (选填“串联”或
“并联”)的;保险丝是串联在 火线 (选填“火线”或“零线”)上的.
解析:在家庭电路的连接中,插座与灯泡相互不影响,因此它们是并联的;为了
安全,保险丝要串联在火线上.
8.(2014襄阳)如图所示,在三孔插座的1、2、3三孔中,连接火线的是 1 孔, 通过三孔插头和家用电器的金属外壳相连的是 3 孔.
第五节 家庭用电
1.家庭电路 (1)家庭电路:进户线→ 电能表 → 总开关 →保险盒→用电器. (2)两根进户线是 火线 和 零线 ,它们之间的电压是 220 伏,可用测电 笔来判别.如果测电笔中氖管发光,则所测的是 火线 ,不发光的是零线. (3)所有家用电器和插座都是 并联 的,而开关则要与它所控制的用电器
九年级物理全册第15章探究电路单元总结含解析新版沪科版
第十五章探究电路单元总结知识要点知识要点一、电阻、变阻器【知识详解】1.电阻：（1）定义：导体对电流的阻碍作用叫电阻。
（2）单位：欧姆（Ω），常用单位还有千欧（kΩ）、兆欧（MΩ）。
（3）决定电阻大小的因素：长度、材料、横截面积以及温度。
2.变阻器：（1）滑动变阻器：①结构：瓷筒、电阻线、金属棒、金属滑片、接线柱。
②符号：。
③使用：a.能使滑动变阻器电阻变化的接法有4种（“一上一下”）；b.不能使滑动变阻器电阻变化的接法有2种，其中“同下”电阻总是很大，而“同上”电阻总是很小；c.“看下不看上”滑片越靠近下端的接线柱，接入电路的电阻越小。
（2）电阻箱：①符号：。
②读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
③优缺点：能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
要点诠释：1.电阻是导体的性质，电阻的大小与导体的长度、材料、横截面以及温度有关，与导体两端的电压和通过导体的电流无关。
2.在其他条件相同时，导体的横截面积越大，电阻越小；在其他条件相同时，导体的长度越大，电阻越大。
3.变阻器的原理是通过改变接入电路中的电阻丝的长度来改变电阻。
【典例分析】例1、（2018•河北模拟）如图所示的两个电路中，电源电压相等且保持不变。
闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A.L1变暗，L2亮度不变 B．L1、L2都变亮 C. L1变亮，L2变暗 D．L1、L2都变暗【答案】A【解析】甲图中L1和滑动变阻器串联，滑片向右移动时，连入电路中的电阻变大，对电流的阻碍作用就大，灯泡变暗；乙图中，L2和滑动变阻器并联，滑动变阻器向右移动时连入电路的电阻变大，但是不会影响L2支路的电流，所以灯泡L2亮度不变。
【技巧总结】首先分析两图中灯与滑动变阻器的连接方式。
甲图是串联，当滑片移动时，判断滑动变阻器连入电路中电阻的变化，再根据电阻对电流有阻碍作用，电阻越大，电流越小，可以判断灯泡的亮暗；乙图中灯泡和滑动变阻器并联，滑动变阻器的变化不能引起流过灯泡的电流的变化。
九年级物理全册第十五章探究电路第五节家庭用电课时作业(新版)沪科版

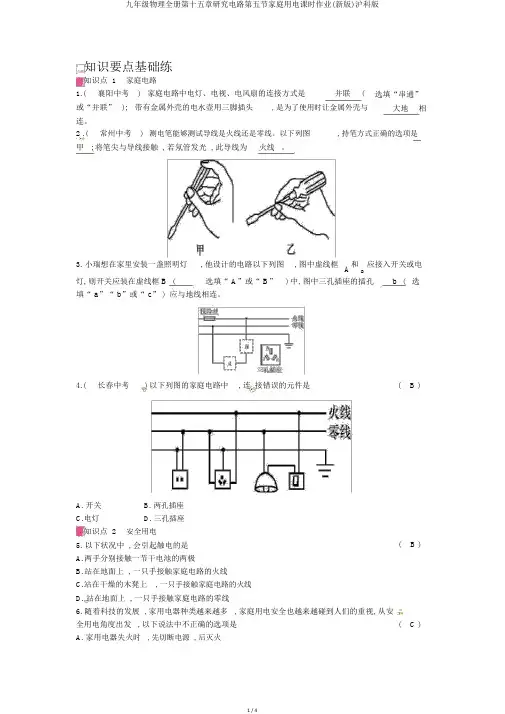

知识要点基础练知识点 1家庭电路1.(襄阳中考)家庭电路中电灯、电视、电风扇的连接方式是并联( 或“并联”);带有金属外壳的电水壶用三脚插头, 是为了使用时让金属外壳与连。
选填“串通”大地相2 .(常州中考)测电笔能够测试导线是火线还是零线。
以下列图, 持笔方式正确的选项是甲 ; 将笔尖与导线接触 , 若氖管发光 , 此导线为火线。
3. 小瑞想在家里安装一盏照明灯, 他设计的电路以下列图, 图中虚线框A 和应接入开关或电B灯, 则开关应装在虚线框B ( 选填“ A”或“ B”) 中, 图中三孔插座的插孔 b (选填“ a”“ b”或“ c”)应与地线相连。
4.(长春中考) 以下列图的家庭电路中, 连接错误的元件是( B )A. 开关B. 两孔插座C.电灯D. 三孔插座知识点 2安全用电5. 以下状况中 , 会引起触电的是( B )A.两手分别接触一节干电池的两极B.站在地面上 , 一只手接触家庭电路的火线C.站在干燥的木凳上, 一只手接触家庭电路的火线D. 站在地面上 , 一只手接触家庭电路的零线6.随着科技的发展 , 家用电器种类越来越多 , 家庭用电安全也越来越碰到人们的重视, 从安全用电角度出发, 以下说法中不正确的选项是( C ) A. 家用电器失火时, 先切断电源 , 后灭火B.必定把用电器的开关装在火线上综合能力提升练7. 在家庭电路中, 正在使用的用电器越多, 电路中的总电流越大(选填“越大”或“越小” ),为了防备导线过热而被烧坏, 在电路中要串通(选填“串通”或“并联”)熔丝。
8.(广安中考)关于家庭电路和安全用电, 以下说法中正确的选项是( B )A. 使用测电笔时, 手指不能够触碰测电笔上端的金属帽B. 金属外壳的用电器必定接地C.低于 220 V 的电压对人体都是安全的D.若空气开关“跳闸” , 必然是电路中出现了短路9. 以下列图形是家庭电路的连接, 其中完满正确的选项是( B )10.(绵阳中考)以下列图,甲站在干燥的木桌上一只手接触到火线; 乙站在地上一只手接触到零线 ; 丙站在干燥的木桌上一只手接触到火线。
九年级物理全册 第15章 探究电路单元总结(含解析)(新版)沪科版-(新版)沪科版初中九年级全册物理
第十五章探究电路单元总结思维导图知识要点知识要点一、电阻、变阻器【知识详解】1.电阻：（1）定义：导体对电流的阻碍作用叫电阻。
（2）单位：欧姆（Ω），常用单位还有千欧（kΩ）、兆欧（MΩ）。
（3）决定电阻大小的因素：长度、材料、横截面积以及温度。
2.变阻器：（1）滑动变阻器：①结构：瓷筒、电阻线、金属棒、金属滑片、接线柱。
②符号：。
③使用：a.能使滑动变阻器电阻变化的接法有4种（“一上一下”）；b.不能使滑动变阻器电阻变化的接法有2种，其中“同下”电阻总是很大，而“同上”电阻总是很小；c.“看下不看上”滑片越靠近下端的接线柱，接入电路的电阻越小。
（2）电阻箱：①符号：。
②读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
③优缺点：能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
要点诠释：1.电阻是导体的性质，电阻的大小与导体的长度、材料、横截面以及温度有关，与导体两端的电压和通过导体的电流无关。
2.在其他条件相同时，导体的横截面积越大，电阻越小；在其他条件相同时，导体的长度越大，电阻越大。
3.变阻器的原理是通过改变接入电路中的电阻丝的长度来改变电阻。
【典例分析】例1、（2018•某某模拟）如图所示的两个电路中，电源电压相等且保持不变。
闭合开关S，当滑动变阻器的滑片P 都向右移动时，灯泡L 1和L 2的亮度变化情况是（ ）A.L 1变暗，L 2亮度不变 B ．L 1、L 2都变亮 C. L 1变亮，L 2变暗 D ．L 1、L 2都变暗【答案】A【解析】甲图中L 1和滑动变阻器串联，滑片向右移动时，连入电路中的电阻变大，对电流的阻碍作用就大，灯泡变暗；乙图中，L 2和滑动变阻器并联，滑动变阻器向右移动时连入电路的电阻变大，但是不会影响L 2支路的电流，所以灯泡L 2亮度不变。
【技巧总结】首先分析两图中灯与滑动变阻器的连接方式。
甲图是串联，当滑片移动时，判断滑动变阻器连入电路中电阻的变化，再根据电阻对电流有阻碍作用，电阻越大，电流越小，可以判断灯泡的亮暗；乙图中灯泡和滑动变阻器并联，滑动变阻器的变化不能引起流过灯泡的电流的变化。
沪科版九年级物理第十五章探究电路第五节家庭用电练习含答案

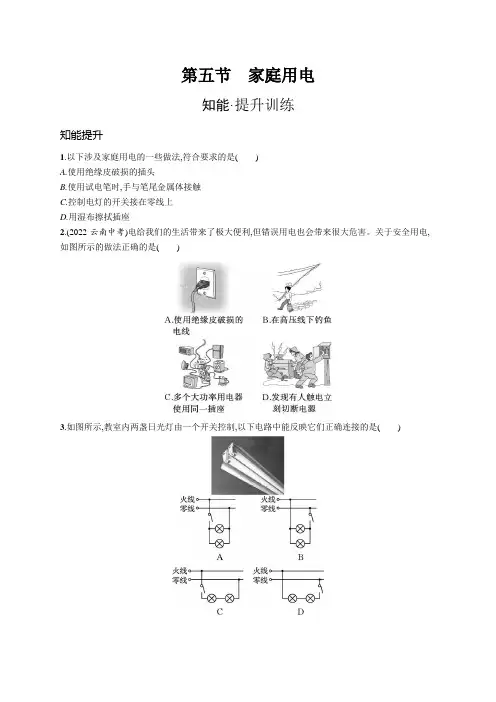

第五节家庭用电知能·提升训练知能提升1.以下涉及家庭用电的一些做法,符合要求的是()A.使用绝缘皮破损的插头B.使用试电笔时,手与笔尾金属体接触C.控制电灯的开关接在零线上D.用湿布擦拭插座2.(2022·云南中考)电给我们的生活带来了极大便利,但错误用电也会带来很大危害。
关于安全用电,如图所示的做法正确的是()3.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是()4.电工修理如图所示的照明电路时,发现电灯R不亮,用测电笔测试C、D后,发现这两处都能使氖管发光,而测试A、B两点时,只有A点氖管发光,则故障可能发生在()A.AC段B.CD段C.电灯R短路D.BD段5.在家庭电路中常常发生:在台灯插头插入插座后,闭合台灯开关,室内其他电灯熄灭,保险丝熔断。
有时在台灯开关断开的情况下,把台灯插头插入插座时,室内其他电灯全部熄灭,保险丝熔断。
引起这两种故障的最大可能是()A.前者是插座短路,后者是灯泡短路B.前者是灯泡短路,后者是插头短路C.两者都是插座短路D.两者都是插头短路6.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路7.小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮。
为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光。
故障原因可能是()A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开8.家庭电路中短路或超负荷运行很容易引发火灾,为了避免此类事故的发生,家庭电路中必须安装;如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,为防止此类事故的发生,家用电器的金属外壳应该。
