蓝牙音箱5.0版本杰理方案
AC4602杰理蓝牙音响标准原理图
U1
DACR DACL DACVDD VCOM DACVSS FMIP PLLAVSS PLLAVDD LDO_IN AVDD BT_RF AVSS BTXOSCO BTXOSCI
28 27 26 DACVDD 25 24 23 22 21 C3 105 C7
DACR DACL C6 105 105 LINEL C25 L3 LINER C49 R8 FM_ANT C26 LINE_EN C19
2 VCC3V7 1 SP2
LED1
RED
R23 47K 2 S5 RESET
R51 47K
PPLED
2 R7 1K
1
LED2
BLUE
C14 105
INR
INL
1
S2 L2 NC
MODE
R42
9K1 6K2 3K
MT3608
S3 NEXT/VOL+ S4 PREV/VOL-
R50 R56
USB供电,
分升压和不分压两种方式可选。
VCC3V7 R2 0R USBDM USBDP C47 104 C42 100P VBUS 1 2 3 4 5 6 VBUS DM 22K上拉电阻一定要放在主控IC这边.
充电
POWER
DACR DACL USB1 MICRO VBUS DM DP ID GND 1 2 3 4 5 6 7 8 9 10
D2 1N5819 1
R6 2R2
R5 4.7K 102 C36 C37 102
VCC3V7 220uF
BAT
2
VBAT+
2 1
2
C25，L3尽量靠IC放 QQ:1207435600 C15，L4尽量靠IC放 模拟地尽量接功放地或者电池地 USBDM、USBDP尽量走差分线，远离其它的信号线
主流蓝牙音频数据透传AT串口指令双模杰理芯片模块方案
一、模块介绍1.1介绍KT1026BTM是我公司新推出一款双模蓝牙模块，支持无损音频蓝牙播放，支持U盘、TF卡播放的四合一模块，同时支持目前比较流行的BLE、SPP数据透传功能，还有简单实用的AT串口指令通讯功能，我们把他做成模块的方式，就是为了降低大家对双模产品的开发难度。
1.2特点介绍1.3模块功能说明模块支持AT串口指令控制功能划分功能描述公共功能1、16-bit Stereo DAC with headphone amplifier,SNR>=95dB2、芯片自动生成蓝牙的MAC地址，无需滚动烧录音乐功能1、支持MP3、WAV、WMA、FLAC、AAC、APE格式全解码2、最大支持128G的U盘和TF卡3、支持断点记忆和曲目记忆功能蓝牙功能特性1、支持蓝牙音频传输连接手机传输音乐2、支持蓝牙通话功能，用户可设置取消，支持接听、挂断、回拨、拒接等功能3、蓝牙5.0版本，支持HFP/A2DP/AVRCP/HSP/GAVDP/IOP/SPP/BLE,距离20M左右4、Class24dbM频率范围在2.4G--2.480G5、支持BLE透传功能，单独连接“BLE蓝牙名称”支持SPP透传功能序号特点说明1模块采用是两边游标半孔的贴片方式,尺寸相比其他公司的要小，SIZE:23.0*15.5MM。
2模块出售单价低，线上线下统一5.0元一个3模块引出I/O可以灵活使用，支持3路PWM RGB灯调光4外置扩展电路简单，做音箱只需加上功放电路即可5模块是5.0蓝牙版本，距离可以做到20M6支持BLE数据透传（IOS连BLE）7支持SPP数据透传（Android用SPP）8支持蓝牙音频+数据透传1.4模块基本参数无线参数参数名称参数值参数名称参数值无线标准802.15.1蓝牙规范 5.0频率范围 2.402GHz-2.480GHz发射功率+2dbm接收灵敏度-89db天线选项板载倒F型硬件参数数据接口UART:38400bps（串口可设）工作电压 3.4VDC to5.5VDC工作电流20MA工作温度-20℃to+70℃存储温度-30℃to+100℃尺寸23*15.5MM软件参数设备类型从设备数据加密从设备设置命令AT+命令结构用户配置串口AT命令，透传指令客户应用软件支持客户定制应用软件蓝牙名称串口AT命令可设1.5应用领域1、蓝牙音频产品如：蓝牙音箱、蓝牙耳机、车载蓝牙、蓝牙对箱等等2、蓝牙数传产品如：智能门锁、车载OBD检测、智能小车、打印机、医疗设备数据采集3、蓝牙数传+音频产品如：蓝牙音乐灯、蓝牙广播备注：要求超低功耗的，选用这款方案不合适1.6系列产品型号蓝牙版本工作频段通信距离空中速率生产方式产品特点KT1026BTTM蓝牙5.0 2.4G20米2Mbps模块音频+数据透传BT201蓝牙5.0 2.4G20米2Mbps PCBA模块板音频+数据透传二、原理说明2.1模块原理图原理图红色的是网络名，和模块的引脚是一一对应的关系，蓝色的文字说明是一些功能性的说明2.2模块与MCU之间的通讯①：模块与供电系统为 5.0V(接3.3V也可以)的MCU连接时，串口交叉连接即可（模块的RX接MCU的TX、模块的TX接MCU的RX）。
杰理解决方案
杰理解决方案1. 引言杰理解决方案（Jerem解决方案）是一个综合性的软件和硬件集成解决方案，旨在为各种电子设备提供高效、可靠的解决方案。
该解决方案由一家名为杰理科技（Jerem Technology）的公司开发和提供。
本文档将介绍杰理解决方案的主要特点和优势，并提供一些示例和用例，以帮助读者更好地了解和应用该方案。
2. 特点2.1 软件特点•开源软件：杰理解决方案基于开源技术，使用户能够自由使用、修改和分发软件。
•多平台支持：该解决方案可适用于各种主流操作系统，包括Windows、Linux和macOS。
•强大的功能：杰理解决方案提供丰富的功能和工具，包括音频处理、图像处理、人工智能和物联网等，满足用户对各种场景的需求。
•易于集成：该解决方案提供了简单易用的API和SDK，方便用户将其集成到自己的项目中。
2.2 硬件特点•高性能处理器：杰理解决方案采用高性能处理器，提供强大的计算能力和运行效率。
•丰富的外设接口：该解决方案具有各种外设接口，包括USB、HDMI、以太网等，满足用户对外设扩展的需求。
•可靠的固件支持：杰理解决方案的固件经过严格测试和验证，确保系统的稳定性和可靠性。
3. 优势3.1 灵活性杰理解决方案的软硬件集成设计使得用户能够根据自己的需求进行定制和扩展。
用户可以根据自己的项目要求选择合适的软件和硬件配置，以满足不同场景下的需求。
3.2 易用性杰理解决方案提供了友好的用户界面和可视化工具，使用户能够轻松地进行开发和测试。
同时，该解决方案还提供了详细的开发文档和示例代码，帮助用户快速上手和应用。
3.3 性能和效率杰理解决方案采用先进的技术和算法，提供强大的计算能力和运行效率。
该解决方案的硬件部分配备高性能处理器，能够处理复杂的任务并提供优异的性能表现。
3.4 可靠性和稳定性杰理解决方案的软件和硬件都经过严格的测试和验证，确保系统的可靠性和稳定性。
该解决方案的固件支持长时间稳定运行，有效避免系统崩溃和数据丢失等问题。
关于蓝牙无线音频模块-杰理芯片
关于蓝牙无线音频模块-杰理芯片
杰理无线音频模块
此模块为杰理无线蓝牙模块，主控芯片是珠海杰理公司的AC690XX系列此款为6905A（双声道），还有6905B（单声道）外形是一样的，唯一的区别就在一个是单声道一个是双声道，内部结构单片机为主体，DA ,ISP 模拟串口 USB通讯，收音机功能，LDO 国内蓝牙芯片中算的上还可以的。
引脚图
1脚-5脚为IO （1-3引脚ISP通讯3-4脚复用了USB功能）(5脚复用了麦克风输入AUX输入)6-7脚左右声道，8-9脚要接105的电容，DAC VCOM 参考地。
10脚为收音机接收端口接102电容直接接出天线，11脚DAC地，12脚3.3V输出电压内部有LDO稳压电路，要接105到地滤波。
13-15可当普通IO使用，又复合了ISP 通讯接口常用接TF用。
16脚为AD_KEY 常用于按键输入22K电阻要和12脚
连接（提供3.3v稳定的电压），可以用10个左右按键与地串联电阻，内部ADC可以计算出输入电压，来判断按下那个按键，17脚为地，18脚VCC3.2-5V可工作。
19脚蓝牙参考地线，20脚VSS2参考地接105下地，21脚天线，22脚VSS2参考地105下地，23-24晶振输入端口，常用24MHZ 误差正负10pp。
AD 画的PCB
绿箭头指示电容为105电容，蓝色箭头2.7PF发射电容。
黄色箭头指示22K电阻连接AD_KEY提供稳定上拉电压电阻。
旁边的一个限流电阻220R到LED灯，灯挂接在AD_KEY上的，可以指示各个模式的状态。
下一节详解讲解蓝牙模块PCB布线注意事项。
3D显示。
杰理蓝牙模块说明书
JL蓝牙模块规格书一.模块功能描述JL模块是一个高集成度，低成本，低功耗的蓝牙立体声带通话功能+U盘+TF卡+FM+Line in全功能单芯片模块，符合Bluetooth2.1+JL规范。
（同时预留有LCD点阵屏，还可以做mic录音，支持红外遥控，支持文件传输但这些需增强版本软件支持）。
1.可播放MP3/WMA/WAV/SBC2.蓝牙立体声传输，蓝牙通话3.FM收音4.TF/SD卡控制，支持USB(slave)功能，从而可以实现读卡器功能5.立体声Line-in输入6.IR遥控7.支持3X3矩阵按键8.两个可控LED、支持外部功放mute功能9.内部集成电源管理10、支持U盘控制10、内部集成2x1W功放，支持双通道功放直接输出(建议用2x6欧喇叭，功率约为2x0.75W)11、带高速UART调试及升级接口二．模块产品应用该模块主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输，由于集成了FM与MMC卡的播放功能，使本产品具有有极高的性价比。
1．蓝牙音箱单芯片解决方案，集成Line in、FM、IR、TF/SD卡、U盘及功放2．蓝牙立体声耳机3.蓝牙无线音频传输4．读卡器、蓝牙拔号器、蓝牙伴侣等产品三．模块产品规格蓝牙版本Bluetooth V2.1+EDR调制方式PSK 3Mbps,π/4-DQPSK和8DPSK支持HFP/HSP,OPP,A2DP/AVRCP,PBAP profiles灵敏度(0.1% BER) -82dBm发射功率满足class2 and class3的发射功率要求,可以最大提供+7dbm的发射功率供电电压 3.2V~4.2V耗电电流正常工作电流45mA，播放暂停时32mA信噪比70dB 分离度50dB工作温度-20 ~ +50℃尺寸26mmx19mm x2.05mm八．注意事项：A．关于无线蓝牙的使用环境，无线信号包括蓝牙应用都受周围环境的影响很大，如树木、金属等障碍物会对无线信号有一定的吸收，从而在实际应用中，数据传输的距离受一定的影响。

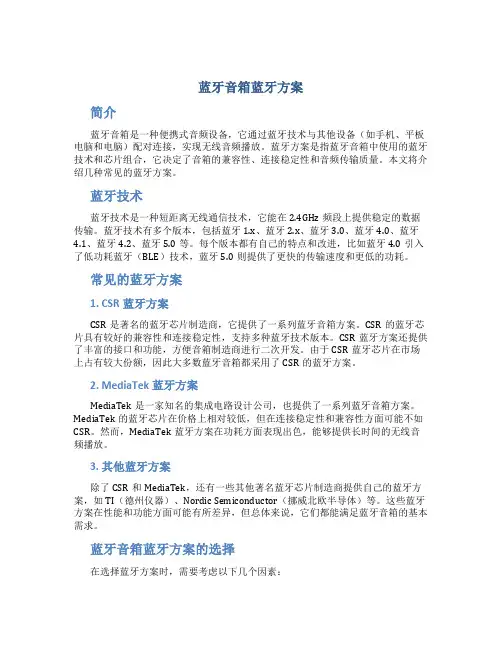

蓝牙音箱蓝牙方案
蓝牙音箱蓝牙方案简介蓝牙音箱是一种便携式音频设备，它通过蓝牙技术与其他设备（如手机、平板电脑和电脑）配对连接，实现无线音频播放。
蓝牙方案是指蓝牙音箱中使用的蓝牙技术和芯片组合，它决定了音箱的兼容性、连接稳定性和音频传输质量。
本文将介绍几种常见的蓝牙方案。
蓝牙技术蓝牙技术是一种短距离无线通信技术，它能在2.4GHz频段上提供稳定的数据传输。
蓝牙技术有多个版本，包括蓝牙1.x、蓝牙2.x、蓝牙3.0、蓝牙4.0、蓝牙4.1、蓝牙4.2、蓝牙5.0等。
每个版本都有自己的特点和改进，比如蓝牙4.0引入了低功耗蓝牙（BLE）技术，蓝牙5.0则提供了更快的传输速度和更低的功耗。
常见的蓝牙方案1. CSR蓝牙方案CSR是著名的蓝牙芯片制造商，它提供了一系列蓝牙音箱方案。
CSR的蓝牙芯片具有较好的兼容性和连接稳定性，支持多种蓝牙技术版本。
CSR蓝牙方案还提供了丰富的接口和功能，方便音箱制造商进行二次开发。
由于CSR蓝牙芯片在市场上占有较大份额，因此大多数蓝牙音箱都采用了CSR的蓝牙方案。
2. MediaTek蓝牙方案MediaTek是一家知名的集成电路设计公司，也提供了一系列蓝牙音箱方案。
MediaTek的蓝牙芯片在价格上相对较低，但在连接稳定性和兼容性方面可能不如CSR。
然而，MediaTek蓝牙方案在功耗方面表现出色，能够提供长时间的无线音频播放。
3. 其他蓝牙方案除了CSR和MediaTek，还有一些其他著名蓝牙芯片制造商提供自己的蓝牙方案，如TI（德州仪器）、Nordic Semiconductor（挪威北欧半导体）等。
这些蓝牙方案在性能和功能方面可能有所差异，但总体来说，它们都能满足蓝牙音箱的基本需求。
蓝牙音箱蓝牙方案的选择在选择蓝牙方案时，需要考虑以下几个因素：1.兼容性：蓝牙音箱需要支持多种蓝牙技术版本，以确保与不同设备的兼容性。
2.连接稳定性：蓝牙音箱的蓝牙连接需要稳定，以保证音频传输的连续性和质量。
杰理解码芯片型号-概述说明以及解释
杰理解码芯片型号-概述说明以及解释1.引言1.1 概述杰理解码芯片是一种在数字信号处理领域有着广泛应用的集成电路芯片。
其主要功能是将数字信号进行解码和转换，从而实现音频、视频等多媒体数据的解码和播放功能。
杰理解码芯片具有高性能、低功耗、稳定性高等特点，被广泛应用于无线音频设备、家庭影音系统、汽车音响等领域。
本文将对杰理解码芯片的型号进行深入了解，探讨其特点、应用及未来发展趋势，希望能为读者提供更全面的了解和认识。
1.2 文章结构本文将首先介绍杰理解码芯片的概念和背景，包括其在音频领域的应用和重要性。
接着，将详细分析杰理解码芯片的特点，比如其技术参数、性能优势和市场竞争力。
然后，将探讨杰理解码芯片在不同领域的应用，包括音频播放器、无线音响和汽车音响系统等方面。
最后，将总结本文的主要观点，展望杰理解码芯片的未来发展，并提出对相关领域的建议和展望。
通过以上结构，读者可以全面了解杰理解码芯片的相关知识和应用领域，为进一步研究和应用提供参考和指导。
1.3 目的:本文旨在深入探讨杰理解码芯片的型号和特点，帮助读者更好地了解这一技术并应用到实际生活中。
通过对杰理解码芯片的介绍和应用，读者可以更全面地了解它的作用和价值，从而为未来的技术发展和应用提供参考和启示。
同时，希望通过本文的阐述，引发读者对杰理解码芯片的兴趣，促进技术创新和发展。
容2.正文2.1 了解杰理解码芯片杰理解码芯片是指由杰理公司研发生产的一种集成电路芯片，主要用于音频解码和播放。
杰理解码芯片采用先进的技术和设计，具有高性能、低功耗、稳定性强等优点。
杰理解码芯片在音频处理方面具有优秀的性能，能够支持多种音频格式的解码和播放，如MP3、WAV、FLAC等。
同时，杰理解码芯片还具有丰富的接口和功能，可以与各种外部设备和模块进行连接和控制，实现更加灵活和多样化的应用。
除此之外，杰理解码芯片还具有良好的兼容性和稳定性，能够保证音频数据的快速解码和稳定播放，为用户提供优质的音乐体验。
蓝牙音响设计方案
蓝牙音响设计方案1. 概述本文档将介绍一种蓝牙音响的设计方案。
蓝牙音响是一种无线音频设备，利用蓝牙技术实现与音频源设备的无线连接，并提供高质量的音频输出。
本文档将从硬件设计、软件设计和用户接口设计等方面，详细说明蓝牙音响的整体设计方案。
2. 硬件设计2.1 主控芯片蓝牙音响的主控芯片是整个系统的核心。
它负责处理蓝牙通信协议栈、音频编解码、用户接口等功能。
选用一款功能强大且低功耗的主控芯片非常重要。
常用的主控芯片有Qualcomm CSR系列、Nordic nRF系列等。
根据产品需求，选择适合的主控芯片。
2.2 音频功放音频功放主要负责放大蓝牙音频信号，并驱动扬声器产生声音。
选用高保真的音频功放芯片可以提供优质的音频输出效果。
此外，音频功放的输出功率也要与扬声器的功率匹配，以确保音质和音量的兼顾。
2.3 扬声器扬声器是蓝牙音响的输出设备，其音质直接影响用户的听觉体验。
选择质量优良的音质扬声器是非常重要的。
常见的扬声器类型有动圈式扬声器、电容式扬声器、振膜式扬声器等，根据产品需求选择合适的扬声器类型。
2.4 供电电池蓝牙音响通常是便携设备，因此需要内置供电电池以提供电源。
选择容量适当的锂电池，并保证其工作时间符合产品需求。
同时，还要考虑电池的充电和保护电路，以确保其安全稳定地工作。
2.5 外围接口蓝牙音响通常还需要提供一些外围接口，以便用户连接其他设备或进行配对设置。
常见的外围接口包括USB接口、AUX接口、TF卡槽等。
设计时需根据产品需求，选择合适的外围接口并设计对应的电路。
3. 软件设计3.1 蓝牙通信协议栈蓝牙音响的核心功能是与音频源设备进行无线连接，因此需要实现蓝牙通信协议栈。
协议栈包括物理层、链路层、蓝牙控制器和蓝牙协议栈等。
可以选择使用成熟的蓝牙通信协议栈，也可以自行开发相应的协议栈。
3.2 音频编解码音频编解码是蓝牙音响的关键功能之一。
在蓝牙通信过程中，音频数据需要进行编码和解码处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蓝牙音箱5.0版本杰理方案
一、简要说明
随着时间的推移，杰理蓝牙技术也在不断成熟。
这不，杰理今年3月份又推出了AC692N 系列单芯片蓝牙ic。
也必将为今后两年蓝牙音箱和耳机产品的主选方案。
但对大多数的厂家来说，选用什么样的蓝牙芯片方案，也不是一件简单的事情。
以下是我列出了一些现有的主流方案，他们都有自己的市场定位，方案特点，希望对你有所帮助。
二、AC692N系列的优点：
(1)、AC692N针对蓝牙音响市场：
(2)、音质好，96dB。
(3)、收音效果提升2-3D，收音效果是AC692N最为明显的亮点。
(4)、功耗提升AC690N的40+MA，AC692N的20+MA。
(5)、抗静电提升AC690N600-700V，AC692N2000V。
(6)、DAC白噪声降一些，信噪比可到80多db以上。
三、AC692N选型表：
四、杰里692N系列与之前版本的功能比较说明：
三、AC692N系列功能引脚说明
五、总结
虽然市场很大，需求也很大，但是在实际的产品中，我们往往首先会问客的市场定位在哪里，因为只有你的产品市场定位准了，才能去选择的合适的方案。
不可能你产品定位在高端，并且销往欧美，还选用低端的方案。
也不可能你的产品定位低端销往东南亚，而选择高端的方案，所以这一点很重要，也是我们和户沟通中的第一要点。
同时也要考虑自己的产品是否功能有差异化，如果有，就能选择那种高端的方案，为什么呢？因为像CSR、创杰、TI这类的方案，可开的功能实在太少了.如果想灵活的定制很多功能，选则类型的方案是不合适的，可能别人答应可以做，但是实际做的时候往往会卡在一些地方，导致项目进展严重滞后。
所以，有需求的客户，请一定要定位好自己的产品，以及对自己产品的规划，再找到合适、并且有诚意的配合厂家，这样才能保证产品能顺利的走下去.。
