“退火”与“淬火”异曲同工-3页word资料
退火 淬火等知识
退火先加热后保温，再以较慢的速度冷却。
正火是先加热后在常温下冷却，冷却速度较快。
淬火是很快的速度下冷却，得到硬度和脆性很强的结构。
所以淬火之后常常伴随着回火，即将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
一般退火的冷却速度最慢，正火的冷却速度较快，淬火的冷却速度更快整体热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的金属热处理工艺。
钢铁整体热处理大致有退火、正火、淬火和回火四种基本工艺。
退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时变脆。
为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。
“四把火”随着加热温度和冷却方式的不同，又演变出不同的热处理工艺。
为了获得一定的强度和韧性，把淬火和高温回火结合起来的工艺，称为调质。
某些合金淬火形成过饱和固溶体后，将其置于室温或稍高的适当温度下保持较长时间，以提高合金的硬度、强度或电性磁性等。
这样的热处理工艺称为时效处理。
把压力加工形变与热处理有效而紧密地结合起来进行，使工件获得很好的强度、韧性配合的方法称为形变热处理；在负压气氛或真空中进行的热处理称为真空热处理，它不仅能使工件不氧化，不脱碳，保持处理后工件表面光洁，提高工件的性能，还可以通入渗剂进行化学热处理。
金属热处理正火、退火、淬火、回火...
金属热处理正火、退火、淬火、回火...退火与回火的区别在于：（简单地说，退火就是不要硬度，回火还保留一定硬度）。
回火：高温回火所得组织为回火索氏体。
回火一般不单独使用，在零件淬火处理后进行回火，主要目的是消除淬火应力，得到要求的组织，回火根据回火温度的不同分为低温、中温和高温回火。
分别得到回火马氏体、屈氏体和索氏体。
其中淬火后进行高温回火相结合的热处理称为调质处理，其目的是获得强度，硬度和塑性，韧性都较好的综合机械性能。
因此，广泛用于汽车，拖拉机，机床等的重要结构零件，如连杆，螺栓，齿轮及轴类。
回火后硬度一般为HB200－330。
退火：退火过程中发生得是珠光体转变，退火的主要目的是使金属内部组织达到或接近平衡状态，为后续加工和最终热处理做准备。
去应力退火是为了消除由于塑性形变加工、焊接等而造成的以及铸件内存在的残余应力而进行的退火工艺。
锻造、铸造、焊接以及切削加工后的工件内部存在内应力，如不及时消除，将使工件在加工和使用过程中发生变形，影响工件精度。
采用去应力退火消除加工过程中产生的内应力十分重要。
去应力退火的加热温度低于相变温度，因此，在整个热处理过程中不发生组织转变。
内应力主要是通过工件在保温和缓冷过程中自然消除的。
为了使工件内应力消除得更彻底，在加热时应控制加热温度。
一般是低温进炉，然后以100℃/h左右得加热速度加热到规定温度。
焊接件得加热温度应略高于600℃。
保温时间视情况而定，通常为2～4h。
铸件去应力退火的保温时间取上限，冷却速度控制在（20～50）℃/h，冷至300℃以下才能出炉空冷。
时效处理可分为自然时效和人工时效两种自然时效是将铸件置于露天场地半年以上，便其缓缓地发生，从而使残余应力消除或减少，人工时效是将铸件加热到550～650℃进行去应力退火，它比自然时效节省时间，残余应力去除较为彻底。
什么叫回火？回火是将淬火后的金属成材或零件加热到某一温度，保温一定时间后，以一定方式冷却的热处理工艺，回火是淬火后紧接着进行的一种操作，通常也是工件进行热处理的最后一道工序，因而把淬火和回火的联合工艺称为最终热处理。
退火、正火、淬火、回火的定义(概念)、种类、目的
退火、正火、淬火、回火的定义(概念)、种类、目的退火、正火、淬火和回火是金属材料加工处理中常用的热处理工艺。
它们在改变金属材料的结构和性能方面起着重要作用。
下面我将详细介绍这四种热处理工艺的定义、种类和目的。
一、退火的定义、种类和目的退火是指将金属材料加热至一定温度，然后在适当时间内缓慢冷却到常温，目的是使金属材料的组织、性能得到改善。
根据不同的金属材料和工艺要求，退火可以分为完全退火、球化退火、局部退火等不同种类。
完全退火适用于细化组织、低硬度和高塑性要求的材料；球化退火适用于高碳钢、合金钢等材料的球化组织，提高加工性能；局部退火适用于局部加工后的材料，消除残余应力。
二、正火的定义、种类和目的正火是指将金属材料加热至临界温度以上，然后在空气中冷却或水中淬火，目的是提高金属材料的硬度和强度。
常见的正火工艺包括空气冷却正火、水淬火等。
空气冷却正火适用于一些低碳钢、合金钢，可以提高硬度和强度；水淬火适用于中高碳钢、合金钢，可以获得更高的硬度和强度。
三、淬火的定义、种类和目的淬火是指将金属材料加热至临界温度以上，然后迅速冷却到室温，以获得马氏体组织和高硬度。
淬火可以分为油淬火、水淬火、盐浴淬火等多种类型。
油淬火适用于较低碳含量的钢，可以降低变形和开裂；水淬火适用于中高碳钢，能够获得更高的硬度和强度；盐浴淬火适用于部分合金钢和特殊材料，可以减少氧化和脱碳。
四、回火的定义、种类和目的回火是指将经过淬火处理的金属材料加热至较低温度，然后进行适当时长的保温，最终冷却。
回火的目的是消除淬火过程中产生的残余应力，调整组织和提高韧性。
常见的回火工艺有低温回火、中温回火、高温回火等种类。
低温回火适用于高碳合金钢，可以保持硬度的同时提高韧性；中温回火适用于一些工具钢，能使硬度和韧性达到平衡；高温回火适用于低碳钢和合金钢，有助于提高韧性。
个人观点和理解热处理工艺是金属材料加工中至关重要的一环，不同的工艺可以改变金属材料的结构和性能，从而满足不同的工程要求。
完整word版,什么是退火、淬火

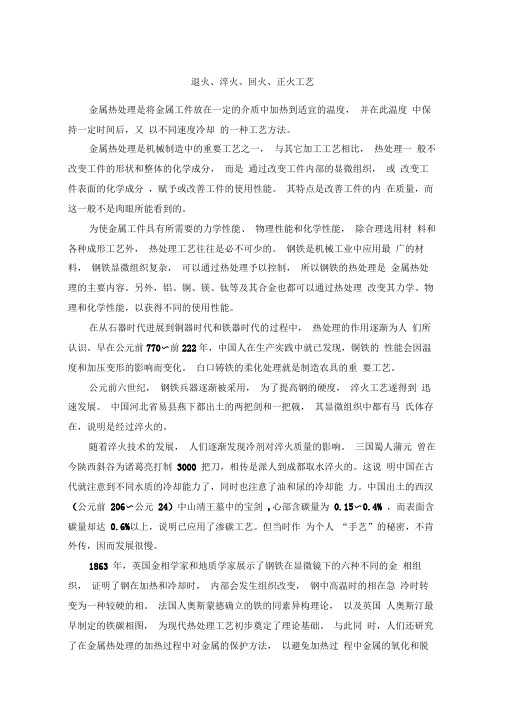

退火、淬火、回火、正火工艺金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺方法。
金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。
其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。
为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。
钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。
另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。
在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。
早在公元前770〜前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。
白口铸铁的柔化处理就是制造农具的重要工艺。
公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。
中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。
随着淬火技术的发展，人们逐渐发现冷剂对淬火质量的影响。
三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000 把刀，相传是派人到成都取水淬火的。
这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。
中国出土的西汉（公元前206〜公元24）中山靖王墓中的宝剑,心部含碳量为0.15〜0.4% ，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。
但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。
1863 年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。
钢的退火、正火、淬火和回火
适用于各种高碳 钢、渗碳件及表
适用于
面淬火件。
弹簧热处理
S回
获得良好的综合力学性能， 即在保持较高的强度同时， 具有良好的塑性和韧性。
广泛用于各种结构件如轴、 齿轮等热处理。也可作为 要求较高精密件、量具等 预备热处理。
● 淬火加高温回火的热处理称作调质处理，简称调质.
作用，因而合金钢淬火温度比碳钢高。 ⑴ 亚共析钢淬火温度为Ac3+ 50~100℃。 ⑵ 共析钢、过共析钢淬火温度为Ac1+50~100℃。
钢坯加热
2、淬火介质 理想的冷却曲线应只在C曲线鼻尖处快冷，而在Ms附近尽量
缓冷，以达到既获得马氏体组织，又减小 内应力的目的。但目前还没 有找到理想的淬火介质。
能达到的最高硬度，即
硬化能力.
M深量度和的硬变度化随
②淬透性与淬硬层深度的关系 同一材料的淬硬层深度与工件尺寸、冷却介质有关。工件
尺寸小、介质冷却能力强，淬硬层深。 淬透性与工件尺寸、冷却介质无关。它只用于不同材料之
间的比较，是通过尺寸、冷却介质相同时的淬硬层深度来 确定的。
③影响淬透性的因素 钢的淬透性取决于临界冷却速
脆性。
这种回火脆性是不可逆 的，只要在此温度范围 内回火就会出现脆性， 目前尚无有效消除办法。
回火时应避开这一温度 范围。
②第二类回火脆性 又称可逆回火脆性。是指淬火
钢在500-650℃范围内回火后 缓冷时出现的脆性. 回火后快冷不出现，是可逆的。 防止办法： ⑴ 回火后快冷。
钢的淬透性
淬透性是钢的主要热处理性能。 是选材和制订热处理工艺的重要依据之一。
网带式淬火炉
①淬透性的概念 淬透性是指钢在淬火时获得淬硬层深度的能力。其大小是用
钢的退火、正火、淬火和回火
大于300℃,由于Fe3C 粗化，马氏体转变为 铁素体,硬度直线下 降。
3、回火脆性 淬火钢的韧性并不总
是随温度升高而提高。
在某些温度范围内回 火时，会出现冲击韧 回火脆性。是指淬火钢在250-350℃回火时出现的
度Vk， Vk越小，淬透性越高。 Vk取决于C曲线的位置，C 曲
线越靠右，Vk越小。
因而凡是影响C曲线的因素都是影响淬透性的因素.即除Co 外，凡溶入奥氏体的合金元素都使钢的淬透性提高；奥氏体 化温度高、保温时间长也使钢的淬透性提高。
利用淬透性可控制淬硬层深度。
对于截面承载均匀的重要件,要全 部淬透。如螺栓、连杆、模具等。 对于承受弯曲、扭转的零件可不 必淬透(淬硬层深度一般为半径的 1/2~1/3)，如轴类、齿轮等。
优点是冷却理想，缺点是不 易掌握。用于形状复杂的碳 钢件及大型合金钢件。
3、分级淬火法 在Ms附近的盐浴或碱浴中淬火，待内外温度均匀后再取出
缓冷。 可减少内应力，用于小尺寸工
件。
盐浴炉
4、等温淬火法 将工件在稍高于 Ms 的盐浴或碱
浴中保温足够长时间，从而获得 下贝氏体组织的淬火方法。 经等温淬火零件具有良好的综合 力学性能，淬火应力小. 适用于形状复杂及要求较高的小 型件。
⑷对于某些高淬透性的钢，空冷即可淬火，如采用 回火软化既能降低硬度，又能缩 短软化周期。
未经淬火的钢回火无意义，而淬 火钢不回火在放置使用过程中易 变形或开裂。钢经淬火后应立即 进行回火。
2、钢在回火时的转变 淬火钢回火时的组织转变主要发生在加热阶段。随
加热温度升高，淬火钢的组织发生四个阶段变化。
什么是退火、正火、淬火及回火
什么是退火、正火、淬火及回火,它们的用途各是什么?（一）最佳答案退火是将钢件加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
正火是将钢件加热到Ac3(对于亚共析钢）或者Accm（对于过共析钢）以上50～70摄氏度完全奥氏体化，保温后再在空气中冷却以得到以较细珠光体为主的组织的热处理工艺。
退火或者正火的主要目的大致如下：调整钢件的硬度，以利于后来的切削加工。
消除残余应力，以稳定钢件尺寸。
使化学成分均匀。
为最终热处理做准备。
退火主要是消除内部应力; 正火主要是加工前降低硬度,提高切削加工能力; 淬火主要是增强表面硬度,从而提高综合机械性能.回火一般在淬火或正火后进行，淬火加低温回火的工艺手段还叫淬火，低温回火是必须进行的工序。
正火加回火还叫正火处理，这两项处理手段目的是消除淬火和正火后的材料的组织应力。
退火能够改变钢的组织结构,从而获得我们所要求的性能.(1).加热时的组织转变:其转变过程是在铁素体与渗碳体分界面处优先形成奥氏体晶核,并不断长大,直到珠光体全部消失,奥氏体也就转变完毕.(2).冷却时的组织转变:由于退火的冷却速度很缓慢,奥氏体转变产物与Fe-Fe3C的组织相同,因而共析钢为珠光体;亚共析钢为珠光体加铁素体;过共析钢为珠光体加渗碳体.2.淬火是将钢加热到临界温度以上,保温一段时间,然后快速冷却下来,进行淬硬工件的热处理方法.其实质是通过加热使钢组织结构中的铁素体和珠光体充分转变为成分均匀的奥氏体,然后急冷下来得到硬度很高的马氏体.3.回火是紧接于淬火之后的热处理工序,淬火钢在不同的温度下回火,所得的组织不同,因而其机械性能差别很大,总的趋势是:随着回火温度升高,其强度、硬度降低，而塑性、韧性提高。
淬火钢中的马氏体和残余奥氏体都是不稳定的组织，加热就会发生转变。
随着温度升高，碳原子逐渐以渗碳体的形式析出，引起组织转变。
最后渗碳体聚合而分散在铁素体基体上，形成各种回火组织。
加热温度：淬火加热必须超过Ac1（碳钢727C°）线。
什么是退火、正火、淬火及回火
什么是退火、正火、淬火及回火,它们的用途各是什么?最佳答案退火是将钢件加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
正火是将钢件加热到Ac3(对于亚共析钢）或者Accm（对于过共析钢）以上50～70摄氏度完全奥氏体化，保温后再在空气中冷却以得到以较细珠光体为主的组织的热处理工艺。
退火或者正火的主要目的大致如下：调整钢件的硬度，以利于后来的切削加工。
消除残余应力，以稳定钢件尺寸。
使化学成分均匀。
为最终热处理做准备。
退火主要是消除内部应力; 正火主要是加工前降低硬度,提高切削加工能力; 淬火主要是增强表面硬度,从而提高综合机械性能.回火一般在淬火或正火后进行，淬火加低温回火的工艺手段还叫淬火，低温回火是必须进行的工序。
正火加回火还叫正火处理，这两项处理手段目的是消除淬火和正火后的材料的组织应力。
退火能够改变钢的组织结构,从而获得我们所要求的性能.(1).加热时的组织转变:其转变过程是在铁素体与渗碳体分界面处优先形成奥氏体晶核,并不断长大,直到珠光体全部消失,奥氏体也就转变完毕.(2).冷却时的组织转变:由于退火的冷却速度很缓慢,奥氏体转变产物与Fe-Fe3C的组织相同,因而共析钢为珠光体;亚共析钢为珠光体加铁素体;过共析钢为珠光体加渗碳体.2.淬火是将钢加热到临界温度以上,保温一段时间,然后快速冷却下来,进行淬硬工件的热处理方法.其实质是通过加热使钢组织结构中的铁素体和珠光体充分转变为成分均匀的奥氏体,然后急冷下来得到硬度很高的马氏体.3.回火是紧接于淬火之后的热处理工序,淬火钢在不同的温度下回火,所得的组织不同,因而其机械性能差别很大,总的趋势是:随着回火温度升高,其强度、硬度降低，而塑性、韧性提高。
淬火钢中的马氏体和残余奥氏体都是不稳定的组织，加热就会发生转变。
随着温度升高，碳原子逐渐以渗碳体的形式析出，引起组织转变。
最后渗碳体聚合而分散在铁素体基体上，形成各种回火组织。
加热温度：淬火加热必须超过Ac1（碳钢727C°）线。
淬火、回火、正火、退火-一文搞清楚!
淬火、回火、正火、退火，一文搞清楚！1、什么叫淬火？钢的淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。
通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。
淬火的目的：1）提高金属成材或零件的机械性能。
例如：提高工具、轴承等的硬度和耐磨性，提高弹簧的弹性极限，提高轴类零件的综合机械性能等。
2）改善某些特殊钢的材料性能或化学性能。
如提高不锈钢的耐蚀性，增加磁钢的永磁性等。
淬火冷却时，除需合理选用淬火介质外，还要有正确的淬火方法，常用的淬火方法，主要有单液淬火，双液淬火，分级淬火、等温淬火，局部淬火等。
钢铁工件在淬火后具有以下特点：①得到了马氏体、贝氏体、残余奥氏体等不平衡（即不稳定）组织。
②存在较大内应力。
③力学性能不能满足要求。
因此，钢铁工件淬火后一般都要经过回火2、什么叫回火？回火是将淬火后的金属成材或零件加热到某一温度，保温一定时间后，以一定方式冷却的热处理工艺，回火是淬火后紧接着进行的一种操作，通常也是工件进行热处理的最后一道工序，因而把淬火和回火的联合工艺称为最终处理。
淬火与回火的主要目的是：1）减少内应力和降低脆性，淬火件存在着很大的应力和脆性，如没有及时回火往往会产生变形甚至开裂。
2）调整工件的机械性能，工件淬火后，硬度高，脆性大，为了满足各种工件不同的性能要求，可以通过回火来调整，硬度，强度，塑性和韧性。
3稳定工件尺寸。
通过回火可使金相组织趋于稳定，以保证在以后的使用过程中不再发生变形。
4）改善某些合金钢的切削性能。
回火的作用在于：①提高组织稳定性，使工件在使用过程中不再发生组织转变，从而使工件几何尺寸和性能保持稳定。
②消除内应力，以便改善工件的使用性能并稳定工件几何尺寸。
③调整钢铁的力学性能以满足使用要求。
正火退火淬火回火的区别与联系
正火退火淬火回火的区别与联系退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，缓冷是退火的主要特点，一般是将工件随炉缓冷到小于550℃时出炉空冷。
对于要求内应力较小的工件应随炉冷却到小于350℃出炉空冷。
目的是降低材料硬度，以利切削加工；消除各类应力，防止零件变形；细化粗大晶粒，改善内部组织，使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或为进一步淬火或最终热处理做好准备。
一．退火的种类完全退火、等温退火、球化退火、均匀化退火、去应力退火和再结晶退火、光亮退火等。
1．完全退火和等温退火完全退火又称重结晶退火，一般简称为退火，这种退火主要用于亚共析成分的各种碳钢和合金钢的铸，锻件及热轧型材，有时也用于焊接结构。
一般常作为一些不重工件的最终热处理，或作为某些工件的预先热处理。
将工件完全奥氏体化后缓慢冷却，获得接近平衡组织的退火。
加热温度为Ac3+(30~50)℃1）目的细化组织，降低硬度，改善切削加工性能，消除内应力。
组织与性能完全退火后可获得接近平衡状态的组织，一般为铁素体加珠光体。
用途主要用于中碳非合金钢和中碳合金钢铸、焊、锻、轧制件等。
也可用于高速钢、高合金钢淬火、返修前的退火2．球化退火球化退火主要用于过共析的碳钢及合金工具钢（如制造刃具，量具，模具所用的钢种）。
其主要目的在于降低硬度，改善切削加工性，并为以后淬火作好准备。
为使工件中的碳化物球状化而进行的退火，加热温度一般为Ac1+(20~30)℃，保温一定时间，再冷至Ar1以下20℃左右等温一定时间，然后出炉空冷。
目的降低硬度，改善组织，提高塑性和改善切削加工性能等。
组织与性能球化退火时，网状渗碳体在加热保温过程中将部分溶解而断开，成为许多细小点状渗碳体弥散分布在奥氏体基体上。
再随后缓冷过程中，以细小渗碳体质点为核心，形成颗粒状渗碳体，均匀分布在铁素体基体上，形成球状（或粒状）珠光体组织。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“退火”与“淬火”异曲同工
“退火”与“淬火”本是热学中的两个过程，这里用来借指处理班级事务的两种方式――冷处理和热处理。
班级作为一个集体在其形成和发展中存在着矛盾，集体中的个体之间、个体与集体之间也必然存在这样或那样的矛盾。
矛盾是事物发展的源泉和动力，但如不及时发现引导，合理转化并处理这些矛盾，则必将阻滞整体的稳步提高，甚至伤害整体及个体。
因此，作为“既要埋头拉车，又要抬头看路”的班主任必须善于“察言观色”，“望、闻、问、切”，及时捕捉各种信息，发现矛盾，化解矛盾。
当然，具体情况具体分析，不同矛盾的处理方式也不尽相同，但大致可分为两种：冷处理和热处理。
退火，化解矛盾于无声处。
物理性退火指让炽热的金属自然冷却，减低其硬度和脆性，增加可塑性。
对矛盾的冷处理过程颇似退火，适用于处理当时看似比较紧张的矛盾。
表面上不急不躁，稳坐钓鱼台，实则运筹于心，化解矛盾于无声处。
然后因势利导正面塑造，使矛盾双方的思想发生质的飞跃。
一天上课间操时，班上一女生找到我，要求调换座位。
说同桌(也是女生)对她有成见，经常肆意攻击她，同桌之间矛盾重重，关系紧张，以致经常发生口角，上课闹情绪，影响了听课效果。
该生在诉说时声泪俱下，显然受了极大的委屈。
这样的问题已经到了“影响听课效果”的地步，似乎十分严重，矛盾也已十分尖锐。
为了双方的学习，把两人的座位调开也不无道理。
但我认为那样“及时”地处理，解决不了矛盾和问题的实质，于是只安慰了她几句，并没有表态。
有调查才有发言权，课余我进行了调查，侧面观察，发现情况并非完全如此。
该生是独生女，性格外向而又清高，许多时候往往由她直接发难引起争端。
自习课时我把她单独叫到办公室，详细询问情况，特别是一些矛盾的细节。
接着，从心理学的角度，用逻辑推理的方法，分析出她同桌的言行多半是没有恶意和敌意的，只是言者无意听者有心。
日积月累，交流越少误会越多。
我又让她采用换位思考：即站在同桌的角度去理解某些问题。
启发她认识：只要真诚地去对待别人，别人也会真诚地对待自己。
过后，我又找来该生的同桌谈话，提示她稍加注意言行，努力改善与同桌的关系，其同桌欣然同意。
一周后，该生又来找我说：“老师，我的同桌变化特别大，我真佩服您的工作，我的心情好多了。
”“其实我并没有做什么工作，人和人之间就是这样，可能她的变化大，也许你的变化也不小吧。
”我微笑着又问：“那么座位……？”“不用换了，我们已经是真正的同桌了。
”她不好意思地说。
矛盾化解了，“塑造”并没有结束。
随后我以“团结友爱，携手并进”为主题举办了主题班会，由全班同学共同讨论：怎样处理好同学关系；同学间应建立怎样的关系；怎样提高情感智商；携手并进的意义。
许多同学主动发言，气氛非常热烈，效果很好。
通过这件事既塑造了个体性格，又引导了整体的发展。
淬火，处理矛盾贵在速战速决。
物理意义上的淬火指炽热的固体突然放入低温液体，急速降温，使其物理性质发生突变。
对问题的热处理如同淬火的过程，适用于较为棘手的问题。
处理过程形如快刀斩乱麻，及时、果断，贵在速战速决。
一段时间，我发现班上一男生服装及外表打扮变化较为明显。
一次该生路上撞车把衣服弄脏一点，便打道回府换了一身新衣服才来到学校。
他家长来访时谈及此事，又反映该生平均一天换一身衣服，并且对旧衣服颇不感兴趣，由此更引起我的注意。
后来果然发现，该生上课心不在焉，目光常不由自主地斜向同桌的女生。
种种迹象表明，他已陷入单相思的早恋之中。
此种情况看似平静，实则包含了极不平静的因素，再用冷处理就不太合适了。
于是我当即便把该生的座位调换，并且对他摆事实讲道理。
没有严厉的批评，却不乏耐心的说服。
我说：“中学阶段是一个人学知识的黄金时间，这一时期应把自己的主要精力放在学习上，谈恋爱(包括单相思)本身并没有错，只是‘花期’不对：本应在阳春三月绽放的花朵，若提前在严寒的冬季盛开，则必然迅速凋零败落，不会有什么结果……”在我耐心细致的思想工作下，该生头脑终于快速冷却，并清醒过来，全身心投入到学习当中。
这就是热处理的效果。
希望以上资料对你有所帮助，附励志名3条：
1、积金遗于子孙，子孙未必能守；积书于子孙，子孙未必能读。
不如积阴德于冥冥之中，此乃万世传家之宝训也。
2、积德为产业，强胜于美宅良田。
3、能付出爱心就是福，能消除烦恼就是慧。
