摄像头 技术指标参数
常用监控摄像机得一些主要技术参数
常用监控摄像机得一些主要技术参数(1)色彩监控摄像机有黑白与彩色两种,通常黑白监控摄像机得水平清晰度比彩色监控摄像机高,且黑白监控摄像机比彩色监控摄像机灵敏,更适用于光线不足得地方与夜间灯光较暗得场所。
黑白监控摄像机得价格比彩色便宜。
但彩色得图像容易分辨衣物与场景得颜色,便于及时获取、区分现场得实时信息、(2)清晰度分为水平清晰度与垂直清晰度两种。
垂直方向得清晰度受到电视制式得限制,有一个最高得限度,由于我国电视信号均为PAL制式,PAL制垂直清晰度为400行。
所以摄像机得清晰度一般就是用水平清晰度表示。
水平清晰度表示人眼对电视图像水平细节清晰度得量度,用电视线TVL表示。
过去选用黑白监控摄像机得水平清晰度一般应要求大于500线,彩色监控摄像机得水平清晰度一般应要求大于400线。
目前,高清监控摄像机已经达到1080P、(3)照度单位被照面积上接受到得光通量称为照度。
Lux(勒克斯)就是标称光亮度(流明)得光束均匀射在lm2面积上时得照度。
监控摄像机得灵敏度以最低照度来表示,这就是监控摄像机以特定得测试卡为摄取标,在镜头光圈为0、4时,调节光源照度,用示波器测其输出端得视频信号幅度为额定值得10%,此时测得得测试卡照度为该摄像机得最低照度。
所以实际上被摄体得照度应该大约就是最低照度得10倍以上才能获得较清晰得图像。
目前一般选用黑白监控摄像机得最低照度,当相对孔径为F／1、4时,最低照度要求选用小于0、1Lux;选用彩色监控摄像机得最低照度,当相对孔径为F／1、4时,最低照度要求选用小于0、2Lux。
(4)同步要求监控摄像机具有电源同步、外同步信号接口。
对电源同步而言,使所有得摄像机由监控中心得交流同相电源供电,使监控摄像机场同步信号与市电得相位锁定,以达到摄像机同步信号相位一致得同步方式。
对外同步而言,要求配置一台同步信号发生器来实现强迫同步,电视系统扫描用得行频、场频、帧频信号,复合消隐信号与外设信号发生器提供得同步信号同步得工作方式。
摄像机的有关参数指标
摄像机的有关参数指标:D(Charge Coupled Device):称为电荷耦合器件.2.AGC:自动增益控制。
3.LEVEL:调光圈指数大小。
4.LENS:调整自动光圈镜头驱动方式。
5.AWB:自动白平衡(Auto White Balance)。
6.MWB:手动白平衡。
7.BLC:背光补偿。
(Back-light Compensation)8.AES:自动电子快门。
(Auto Electronic Shutter)9.AI/MI:自动光圈。
10.I NT:外同步。
11.L.L.:线锁定同步。
(LINE LOCK)12.R:偏黄。
13.B:偏蓝。
14.C CD尺寸:指的是CCD图像传感器感光面的对角线尺寸.(早期有:1in、2/3in、1/2in,随着CCD制造工艺水平提高,在单位面积上集成的MOS电容器数量大幅度提高。
现在摄像机的CCD尺寸以1/3in为主流,有些新产品使用1/4in 的CCD图像传感器。
但由于1/4in的CCD传感器的像素数有限,采用这种芯片的摄像机的分辨率暂时还不够高) 15.像素数:指的是摄像机CCD传感器的最大像素数。
(有些给出水平及垂直方向的像素数,如500H*582V、有些给出了前两者的乘积值,如30万像素)。
对于一定尺寸的CCD 芯片,像素数越多则意味着每一像素单元的面积越小,因而由该芯片构成的摄像机的分辨率也就越高。
16.分辨率:它指的是当摄像机摄取等间隔排列的黑白相间条纹时,在监视器上能够看到的最多线数。
(工业摄像机的分辨率一般在380~460线之间,广播级摄像机的分辨率则可达到700线左右)17.最低照度:指的是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。
(测定此参数时,还应特别注明镜头的最大相对孔径,抛开测定标准而单纯地以某品牌摄像机的照度标称值去和另一个品牌摄像机的照度标称值去比较,是不能准确得出哪台摄像机低照度特别性更好的结论。
摄像机常用性能及指标
CCD摄像机常见性能和主要性能指标一、摄像机清晰度清晰度数是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。
当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再辨出黑白相间的线条。
工业监视用摄像机的分辨率通常在380~460线之间，广播级摄像机的分辨率则可达到700线左右。
清晰度是由摄像器件像素多少决定的，显然摄像器件的像素越多，得到的图像越清晰，反之也然。
清晰度越高，说明摄像机档次越高，反之越低。
二、摄像机最低照度最低照度是最低照度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。
一般彩色摄像机的最低照度为2～3LUX，照度的测定是以在一定的镜头光圈系数为前提，因此，不能只看摄像机说明书中标明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。
最低照度越小，摄像机档次越高。
相对于彩色摄像机而言，黑白摄像机由于没有色度处理而只对光线的强弱（亮度）信号敏感，所以黑白摄像机的照度比彩色摄像机照度要低，一般可做到0.1LUX在F1.4时，至于微光摄像机则更低。
视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。
所以摄像机在最低照度时的图像，决不会“如同白昼一样”。
另外，摄像机在最低照度时产生的图像清晰度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于0%，白色反射率大于89.9%。
而我们在现场观察时有时不具备这样的条件，比如：树叶和草地的反射率很低，反差很小，就不易获得清晰图像。
因此实际使用当中不能以摄像机标称的最低照度作为衡量现场环境照度的标准。
三、摄像机信噪比信噪比也是摄像机的一个重要的性能指标。
当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而当摄像机摄取较暗的场景时，监视器显示的画面就比较昏暗，观察者此时很容易看到画面中雪花状的干扰噪点。
摄像机主要技术参数
摄像机的主要参数1水平清晰度：水平解析度解释用摄像机拍摄的影音信号需要在电视上播放时，需要换算成与电视画质相同的单位。
而电视的画面清晰度是以水平清晰度作为单位。
通俗地说，我们可以把电视上的画面以水，分得越细，这些画面就越清楚，而水平线数的数码就越多。
”平方向分割成很多很多“条也称线。
然而，数码摄像机以数码磁带记录的信号，在电”电视行（TVLine）这个单位是“视上播放，也换作线来计算。
信噪比2图像信噪比简介图象的信噪比应该等于信号与噪声的功率谱之比，但通常功率谱难以计算，信噪比有一种方法可以近似估计图象信噪比，即信号与噪声的方差之比。
首先计算图象所有象素的局部方差，将局部方差的最大值认为是信号方差，最小值是噪声方差，求出它们的比值，再转成dB数，最后用经验公式修正，具体参数请参看“反卷积与信号复原（邹谋炎）”。
举例一般监控摄像机的图像信噪比是在50dB，像美电贝尔系列BL-CB800ATM-N.信噪比是信号电压对于噪声电压的比值，通常用符号s/n来表示。
由于在一般情况下，信号电压远高于噪声电压，比值非常大，信噪比的单位用db来表示。
一般摄像机给出的信噪比值均是在agc（自动增益控制）关闭时的值，因为当agc接通时，会对小信号进行提升，使得噪声电平也相应提高。
信噪比的典型值为45~55db，若为50db，则图像有少量噪声，但图像质量良好；若为60db，则图像质量优良，不出现噪声。
图像传感器科技名词定义中文名称：图像传感器英文名称：image transducer定义：能感受光学图像信息并转换成可用输出信号的传感器。
；物理量传感器（三级学科）；传感器（二级学科）应用学科：机械工程（一级学科）．CCD根据元件的不同，可分为图像传感器，是组成数字摄像头的重要组成部分。
Metal-Oxide （Complementary ，电荷耦合元件）和CMOSDevice（Charge CoupledSemiconductor，金属氧化物半导体元件）两大类。

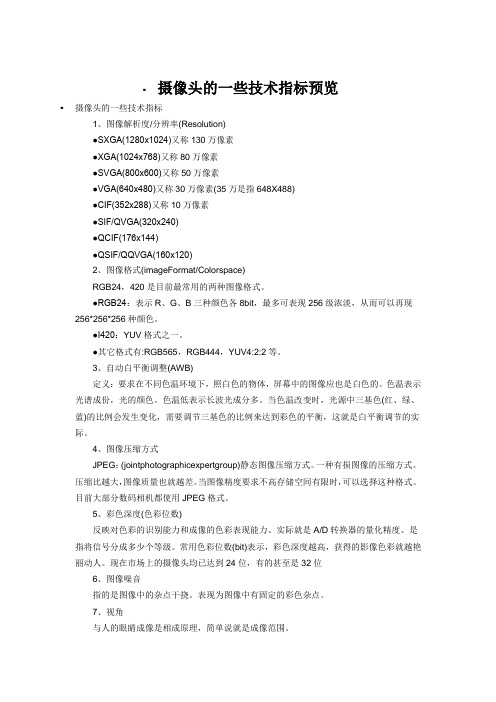

摄像头的一些技术指标预览
▪摄像头的一些技术指标预览▪摄像头的一些技术指标1、图像解析度/分辨率(Resolution)●SXGA(1280x1024)又称130万像素●XGA(1024x768)又称80万像素●SVGA(800x600)又称50万像素●VGA(640x480)又称30万像素(35万是指648X488)●CIF(352x288)又称10万像素●SIF/QVGA(320x240)●QCIF(176x144)●QSIF/QQVGA(160x120)2、图像格式(imageFormat/Colorspace)RGB24，420是目前最常用的两种图像格式。
●RGB24：表示R、G、B三种颜色各8bit，最多可表现256级浓淡，从而可以再现256*256*256种颜色。
●I420：YUV格式之一。
●其它格式有:RGB565，RGB444，YUV4:2:2等。
3、自动白平衡调整(AWB)定义：要求在不同色温环境下，照白色的物体，屏幕中的图像应也是白色的。
色温表示光谱成份，光的颜色。
色温低表示长波光成分多。
当色温改变时，光源中三基色(红、绿、蓝)的比例会发生变化，需要调节三基色的比例来达到彩色的平衡，这就是白平衡调节的实际。
4、图像压缩方式JPEG：(jointphotographicexpertgroup)静态图像压缩方式。
一种有损图像的压缩方式。
压缩比越大，图像质量也就越差。
当图像精度要求不高存储空间有限时，可以选择这种格式。
目前大部分数码相机都使用JPEG格式。
5、彩色深度(色彩位数)反映对色彩的识别能力和成像的色彩表现能力、实际就是A/D转换器的量化精度、是指将信号分成多少个等级。
常用色彩位数(bit)表示，彩色深度越高，获得的影像色彩就越艳丽动人。
现在市场上的摄像头均已达到24位，有的甚至是32位6、图像噪音指的是图像中的杂点干挠。
表现为图像中有固定的彩色杂点。
7、视角与人的眼睛成像是相成原理，简单说就是成像范围。
摄像机的各项技术指标分析
摄像机的各项技术指标分析摄像机的各项技术指标很多，功能特点五花八门，外形、品种千差万别，价格也从几百元——几千元不等。
俗话说一分钱一分货。
为什么同样的彩色摄像机，价格会相差如此之多？难道仅仅是品牌机之差吗？非也，质量之差，功能之差，综合性能之差是主要因素。
本文从以下几个方面作一阐述。
一、图像清晰度。
是个综合性指标的反映，首先由CCD的水平分辨率决定。
虽然不同厂商生产的CCD有质量差异。
同种品牌的CCD也有等级差别，但其实CCD就只有两种等级：中解的330线左右；高解480线左右。
并没有国内普遍采用的420线之说。
由于垂直分辨率是个固定值（PAL制式扫描625线，减去每帧40线消隐时间，实际上585TVL），由电视制式决定的。
而*表示摄像机性能的只能是水平分辨率，水平分辨率又由CCD的固有象素和后端处理时钟频率和采样频率决定。
由于实际带滤波器决定了图像信号频率为6Mhz左右。
因此水平分辨率zui高只能达到480TVL。
随着生产技术的不断提高，zui近国外厂商DSP处理能达到7MH的高通滤波器，使水平分辨达到520线左右。
对于采光元件CCD来说，上并没有大的技术突破。
图像是否清晰除了摄像机本身CCD的指标外，后端信号处理如：勾边电路、对比度、彩色还原性、信噪比、甚至工程安装时镜头调焦是否准确等等。
影响视觉清晰度因素很多。
除银行柜员制监控需要近距离摄实物，分辨细节要用高线摄像机外，一般的安防监控其实对CCD的分辨率要求并不高。
一款各项指标都较好的摄像机光用肉眼是很难分辨520线、480线和330线的区别。
除非用专业检测设备或将图像放大处理后来区分。
（这里所讲意思并非指分辨率不重要，主要指视觉清晰度是多重因素影响结果）二、被摄物体zui低照度LUX。
是摄像机的另一个重要技术指标。
随着安防项目运用场合的扩展，越来越多的工程项目要求晚上也能看清图像，于是便应运而生出日夜两用摄像机。
请工程商注意，zui低被摄物体照度（灵敏度）既与CCD本身的灵敏度有关，又与被测条件有关，不能单纯看LUX数值而要看测定条件。
摄像头技术参数
在宽带网络流行的今天，我们已经不在满足于利用文字和语音进行交流。
在这种情况下，网络数字摄像头被广泛的使用，不但数字摄像头产品越来越多，连很多笔记本电脑也集成了摄像头，利用摄像头我们可以看到远在天涯的朋友，真正有了“海内存知己，天涯若比邻”的感觉。
然而很多朋友对摄像的了解还不多，这小小的一个东西售价也不低，怎么选购适合自己用的摄像头呢？下面我们一起来探讨一下。
解析摄像头技术参数 1. 像素无论是摄像头还是数码相机，像素都是主要性能指标之一。
所谓像素，是指摄像头感光元件上的光敏单元的数量，光敏单元越多，摄像头捕捉到的图像信息就越多，图像分辨率也就越高，相应的屏幕图像就越清晰。
利用像素值，我们就可以计算出最大像分辨率，例如一款摄像头的最大分辨率为640 X 480，那么像素就是640 X 480 = 307200，即30万像素。
目前常见的摄像头像素有：10万、30万、50万甚至是80万、130万。
2. 色深摄像头的色深通常为24位，也就是对Red、Green、Blue三原色，各使用8 Bit来表示图像中的颜色（即2的8次方，为256种颜色），也就是说摄像头可以显示256 X 256 X 256=16777216种颜色。
3. 调节摄像头的调节参数主要有亮度、白平衡、色彩补偿和调焦。
其中白平衡的含义是摄像头调节颜色的能力，质量好的摄像头具有较佳的自动白平衡调整功能，也就是在光源颜色并非纯白的时候，摄像头调整三原色的比例而达到色彩的平衡，使被拍摄对象不至于因为光源颜色而产生偏色。
4. 噪点图像噪点是指图像中的杂点与正常像素的比例。
通常来说图像噪点越多，摄像头所捕捉到的图像所含有的杂点就越多。
5. 数据传输速度数据传输速度是指摄像头在一定分辨率下，单位时间中能够传输的图像张数。
6. 输出接口输出接口是指摄像头与电脑连接的接口类型，目前的摄像头主要是USB接口，不过我们要注意USB接口的版本。
掌握摄像头购买技巧那么如何才能购买到一款适合自己满意的的摄像头呢？下面笔者就来介绍一些购买摄像头的技巧： 1．不要迷信CCD 现在摄像头中的图像传感器主要有CCD和CMOS两种。
摄像机镜头主要性能指标
摄像机镜头主要性能指标1. 焦距：焦距是指从镜头中心点到成像传感器之间的距离。
通常用毫米（mm）来表示。
焦距越长，镜头可以拍摄到更远距离的景物，同时视角也变窄。
而焦距较短的镜头则可以拍摄到更广角的景物。
2.光圈：光圈是指镜头的最大开口直径，以F数来表示。
例如，F1.4是一个大光圈，而F4则是一个小光圈。
较大的光圈可以让更多的光线进入相机，从而提高拍摄在低光条件下的表现。
同时，大光圈还可以产生较浅的景深效果。
3.对焦距离：对焦距离是指镜头能够正常对焦的最短距离。
一般来说，对焦距离越短，镜头越适合拍摄近距离的物体。
对于需要拍摄微距等特殊场景的摄影师来说，对焦距离是一个重要的指标。
4.形变：形变是指在镜头拍摄广角景物时，图像发生的畸变现象。
常见的形变有桶形畸变和枕形畸变。
高质量的镜头会尽量减少形变的产生，以保证图像的形状是准确的。
5.反差度和分辨率：反差度是指镜头的成像能力，也就是图像中亮度变化的程度。
分辨率是指镜头能够捕捉到的图像细节的程度。
高质量的镜头应该具备较高的反差度和分辨率，能够呈现出鲜明的图像细节和细微的亮度变化。
6.噪点：噪点是指在低光条件下，图像中出现的像素颗粒状的噪声。
镜头的噪点性能关系到拍摄的图像质量。
高质量的镜头可以在低光条件下获得更少的噪声，从而得到更清晰的图像。
7.彩色畸变和色散：彩色畸变是指在镜头拍摄彩色图像时，不同颜色的边缘出现的色差现象。
而色散是指镜头折射光线时，由于折射率不同导致的不同颜色的光线出现不同的折射角。
高质量的镜头应该能够减少彩色畸变和色散的发生，以保证图像的色彩准确性。
8.防抖功能：防抖功能是指镜头通过光学或机械方式来减少拍摄时的抖动，以获得更加稳定的图像。
这对于手持摄影或者长焦拍摄来说非常重要，可以避免因为抖动而对图像质量产生影响。
9.镜头构造：镜头的构造也是一个重要的指标。
复杂的光学构造可以提高镜头的成像质量和纠正光学问题。
而镜头的材质和工艺也会影响到镜头的质量和性能。
摄像机的主要技术参数和一般分类方法
一、摄像机的主要技术指标1、CCD 尺寸，亦即摄像机靶面，原多为1/2 英寸，现在1/3 英寸的已普及化，1/4 英寸和1/5 英寸也已商品化。
2、CCD 像素，是CCD 的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。
CCD 是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。
现在市场上大多以25 万和38 万像素为划界。
38 万像素以上者为高清晰度摄像机。
3、水平分辨率 彩色摄像机的典型分辨率是在320 到500 电视线之间，主要有330 线、380 线、420 线、460 线、500 线等不同档次。
常用的黑白摄像机的分辨率一般为380-600，分辨率是用电视线（简称线TV LINES）来表示的。
彩色摄像头的分辨率在330~500 线之间。
分辨率与CCD 和镜头有关，还与摄像头电路通道的频带宽度直接相关。
通常规律是1MHz 的频带宽度相当于清晰度为80 线。
频带越宽，图像越清晰，线数值相对越大。
一般的监视场合，用400 线左右的黑白摄像机就可以满足要求。
而对于医疗、图像处理等特殊场合用600 线的摄像机能得到更清晰的图像。
4、最小照度 也称为成像灵敏度。
是CCD 对环境光线的敏感程度，或者说是CCD 正常成像（输出正常图像信号）时所需要的最暗光线的数值。
照度的单位是勒克斯（LUX）数值越小，表示需要的光线越少，摄像头也越灵敏。
月光级和星光级等高增感度摄像机可工作在很暗条件，2~3lux 属一般照度，现在也有低于1lux 的普通摄像机问世。
黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux 以上。
0.1Lux 的摄像机用于普通的监视场合，在夜间使用或环境光线较弱时，推荐使用0.02Lux 的摄像机。
与近红外灯配合使用时，也必须使用低照度的摄像机。
另外摄像的灵敏度还与镜头有关，0.97Lux/F0.75 相当于2.5Lux/F1.2 相当于3.4Lux/F1。
监控摄像头全参数详细介绍大全
监控摄像头全参数详细介绍大全(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除监控摄像头参数详细介绍大全一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。
比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。
1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。
当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。
增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。
镜头的主要参数视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。
焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。
光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。
通常用F（光通量）来表示。
F=焦距（f）/通光孔径。
在摄像机的技术指标中，我们可以常常看到6mm/这样的参数，它表示镜头的焦距为6mm，光通量为，这时我们可以很容易地计算出通光孔径为。
在焦距f相同的情况下，F 值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。
2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。
和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。
