基坑检测(鑫川检测公司)
深基坑监测报告
深基坑监测报告1. 概述本文档为深基坑监测报告，旨在对深基坑施工过程中的监测情况进行综合分析和总结。
深基坑是指在地下挖掘的较大规模工程，主要用于承载建筑物或其他重型结构的地下部分。
深基坑监测的目的是为了确保基坑施工过程中的安全和稳定。
2. 监测方法为了全面了解深基坑施工过程中的变形和变化情况，采用了以下监测方法：1.测量法：通过在基坑周围设置测量点，使用测距仪、水准仪等设备对基坑周边地面和结构物进行定期测量，以获取基坑变形参数，如位移、倾斜等数据。
2.应力监测：在深基坑内部设置应力监测点，利用应变计进行连续监测，以获取基坑周边土体的变形状态。
3.水位监测：安装水位监测设备，对基坑中的地下水位和孔隙水压进行实时监测，以确保基坑施工过程中的排水措施的有效性。
3. 监测结果通过对深基坑的监测数据进行分析，得到以下结果：1.位移和倾斜：监测数据显示，基坑周边的地面和结构物在挖掘过程中发生了一定的位移和倾斜，但均未超出安全范围。
这表明基坑施工过程中，地面和结构物的变化较小，具有较好的稳定性。
2.孔隙水压：水位监测数据显示，基坑周边地下水位在施工过程中有所变化，但在排水措施的有效管理下，孔隙水压得到了有效控制，保证了基坑周边土体的稳定性。
3.应力状态：应力监测数据显示，基坑周边土体的应力状态相对稳定，变形较小，符合设计要求。
在基坑施工过程中，土体的变形主要集中在基坑边界附近，较小的变形对周边建筑物和结构无影响。
4. 监测结论基于以上监测结果的分析，总结如下：1.基于测量和监测数据的分析，深基坑的施工过程中表现出较好的稳定性。
2.水位监测数据显示，排水系统的设计和施工是有效的，确保了基坑周边土体的稳定性。
3.出现的位移和倾斜在允许范围内，不会对周边建筑物和结构造成重大影响。
4.基坑施工过程中的应力状态符合设计要求，土体的变形主要集中在基坑边界附近。
基于以上结论，可以确认深基坑的施工过程中，监测结果显示基坑具备较好的安全性和稳定性。
地下室基坑支护工程第三方监测方案

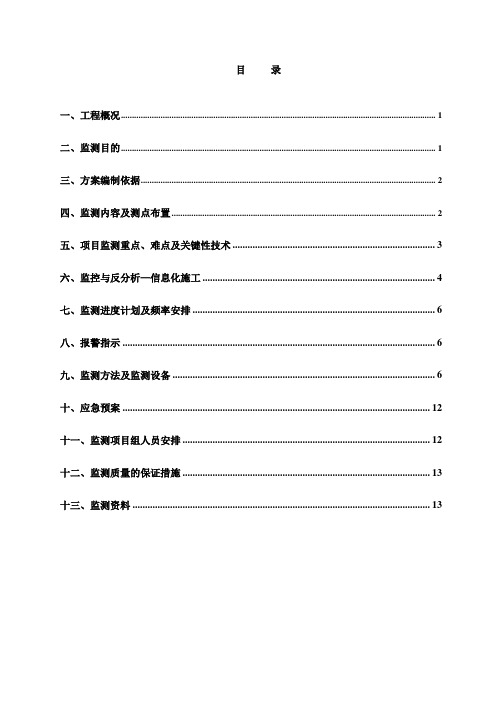

目录一、工程概况 (1)二、监测目的 (1)三、方案编制依据 (2)四、监测内容及测点布置 (2)五、项目监测重点、难点及关键性技术 (3)六、监控与反分析—信息化施工 (4)七、监测进度计划及频率安排 (6)八、报警指示 (6)九、监测方法及监测设备 (6)十、应急预案 (12)十一、监测项目组人员安排 (12)十二、监测质量的保证措施 (13)十三、监测资料 (13)********大学新校区发展项目体育馆、中央行政大楼、文化与交流中心地下室基坑支护工程监测方案一、工程概况受****省****建筑工程有限公司（委托方）的委托，我公司(****市勘察测绘院有限公司)承担了********大学新校区发展项目体育馆、中央行政大楼、文化与交流中心地下室基坑支护施工过程中的监测项目，监测工作主要是中央行政大楼、文化与交流中心地下室深基坑支护结构水平位移、地下水位、土体侧向变形、内支撑轴力及变形、土压力、地下管线变形、旋喷挡墙水平位移；体育馆基坑周边的垂直沉降、水平位移。
二、监测目的在基坑开挖施工基间对基坑及周边环境进行监测，预警并防范过大位移、变形与工程事故的发生，对基坑周边管线和建筑物变形进行监测，并通过监测指导施工，实现整个基坑工程的信息化施工。
预防在施工过程中出现异常情况，及时反馈信息为设计施工部门提供详尽的第一手测量资料。
发现问题时可以及时制定相应对策，确保施工安全。
1.在基坑施工期间确保围护结构不产生过大的位移和变形。
2.对基坑外管线和建筑物变形进行监测，预警环境问题。
3.对地下水位进行监测。
4.支撑轴力监控。
5.土体分层竖向位移监控。
6.信息化施工。
根据监测数据，及时通报施工中出现的问题，以便采取相应的措施。
三、方案编制依据1、中华人民共和国国家标准《岩土工程勘察规范》（GB 50021-2001）2、中华人民共和国国家标准《建筑地基基础设计规范》（GB50007-2002）3、中华人民共和国国家标准《混凝土结构设计规范》（GB 50010-2002）4、中华人民共和国国家标准《建筑基坑支护技术规程》（JGJ120-99）5、中华人民共和国国家标准《工程测量规范》（GB50026-2007）6、****省标准《建筑基坑支护工程技术规范》（DBJ/15-20-97）7、广州市标准《广州地区建筑基坑支护技术规定》（GJB-02-98）8、《基坑工程手册》（中国建筑工业出版社）。
深基坑施工监测方案
深基坑施工监测方案深基坑施工是一种重要的地下建筑工程形式，为了确保基坑施工过程中的安全和稳定性，需要进行细致的监测和控制，以及有效的应对措施。
本文将就深基坑施工监测方案进行探讨。
一、监测目标深基坑施工监测的目标是对基坑工程施工过程中各项参数和指标进行监测，主要包括：土壤位移、支撑结构变形、地下水位、沉降、裂缝变化等。
通过监测这些指标，可以及时发现施工过程中可能出现的问题，采取相应的措施进行调整和修正。
二、监测方法1. 土壤位移监测采用高精度测量仪器，如全站仪、陀螺仪等，对基坑周边的固定点进行位移监测。
监测时间周期为每日、每周和每月，并记录监测数据，进行分析和评估。
2. 支撑结构变形监测选择适当的变形测量仪器，如倾斜仪、水平测量仪等，对支撑结构进行变形监测。
监测频次为每天、每班、每小时，并及时记录监测数据。
3. 地下水位监测使用水位计或压力传感器等仪器，对基坑内外地下水位进行监测。
监测频次为每天、每周，并记录监测数据。
同时，要与附近建筑物及地下管线进行联动监测，确保施工过程中的水位变动对周边环境无影响。
4. 沉降监测采用经验法和仪器法相结合的方法，对基坑区域和周边区域进行沉降监测。
经验法包括基坑周边建筑物的观测和技术交底，仪器法则使用精密测量仪器进行监测，并将监测数据进行分析和评估。
5. 裂缝变化监测通过视觉观测和测量仪器相结合的方法，对基坑周边建筑物的裂缝变化进行监测。
监测频次为每日、每周，并记录监测数据，并及时采取措施进行处理。
三、监测数据处理在监测过程中，应将监测数据进行及时整理和处理，主要包括以下几个方面：1. 数据分析将监测数据进行统计分析和评估，以便了解施工过程中存在的问题和隐患，并及时采取相应的措施进行调整和整改。
2. 结果报告每次监测结束后，应编制监测结果报告，详细记录监测过程、数据和分析结果。
报告中应包括监测数据的图表展示和文字说明，以便后续工作的参考。
四、应急措施1. 监测告警在施工监测过程中，如发现土壤位移超出允许范围、支撑结构变形异常、地下水位剧烈波动等情况，应及时发出告警信号，采取紧急措施进行应对。
基坑工程监测最终报告
报告编号：2014*F00240B001Z0000监测报告工程名称：昆明市严家地城中村改造回迁区A2-A5地块（基坑第三方监测）[第一期至第六十一期]（合同编号：HT-F-2012-011）委托单位：云南昆铁房地产开发经营有限责任公司委托单位地址：昆明市官渡区北京路建设大厦7楼云南瑞博检测技术股份有限公司（公章）注意事项1．报告无“检测报告专用章”、“CMA”计量认证章及“骑缝章”无效。
2．报告无编制、审核、批准人签字无效。
3．未经我公司书面批准，不得复制报告，复制报告未重新加盖“检测报告专用章”无效。
4．报告涂改无效。
5．对本报告检验结果若有异议，应在报告收到之日起十五日之内向我公司提出，逾期不予受理。
6．单位联系方式：地址：昆明市经济技术开发区信息产业基地拓翔路189号聚金盛科标准厂房5栋电话：400-017-1895传真：400-017-1895转801电子邮件：******************目录一、签字页 (1)二、工程概况 (1)三、监测目的和依据 (1)（一）监测目的 (1)（二）监测依据 (1)四、监测项目 (1)五、监测设备 (2)六、监测方法 (2)七、监测期及频率 (4)八、监测报警 (5)九、监测数据分析、结论及建议 (5)十、附件 (23)（一）监测数量统计表........................................... 错误!未定义书签。
（二）其他..................................................... 错误!未定义书签。
监测报告报告编号：2014*F0024B001Z0000一、签字页监测报告Monitoring Report监测人：Monitoring By报告编制人：Report By审核人：Checked By批准人：Approved By云南瑞博检测技术股份有限公司签发日期：年月日二、工程概况工程名称：昆铁盛和家苑住宅小区“深基坑支护施工变形监测”服务项目工程地点：昆明市官渡区东三环与昆石路相交处朱家村立交桥东侧建设单位：云南昆铁房地产开发经营有限责任公司施工单位：中国中铁八局监理单位：云南青山建设监理咨询有限责任公司昆铁盛和家苑住宅小区深基坑支护施工变形监测工程项目位于昆明市东三环与昆石路相交的朱家村立交桥东侧昆明铁路局原昆东车辆段厂区，拟建地下室为复式停车场，基坑周长932.0m，基坑开挖约5.5-10.8米左右；部分剖面采用桩锚加喷锚支护，旋喷桩止水，部分剖面采用放坡加土钉墙支护；基坑东侧及北侧临近（建）构筑物、既有边坡和挡墙，支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响很严重，该段基坑安全等级为一级，其他地段基坑安全等级为二级，目前基坑（1-1剖面至7-7剖面护壁桩打桩完毕），7-7剖面冠梁浇筑完成，部分剖面基坑开挖深度为3米左右。
基坑项目第三方监测报告(模板2018)
基坑监测工程第三方监测成果报告（2018年XX月XX日）公司2018年XX月XX日目录一、工点现况及监测情况说明 (2)（一）、工程概况及施工进度情况 (2)（二）、监测情况说明 (2)（三）、结论 (3)（四）、存在问题 (3)（五）、合理化建议 (3)二、监测成果表 (4)表1、周边建筑物沉降监测成果表及曲线图 (4)表2、周边地表沉降监测成果表及曲线图 (4)表3、周边管线沉降监测成果表及曲线图 (5)表4、地下水位监测成果表及曲线图 (7)表5、立柱沉降监测成果表及曲线图 (8)表6、支撑轴力监测成果表及曲线图 (10)表7、桩顶水平位移监测成果表及曲线图 (12)表8、桩顶沉降监测成果表及曲线图 (13)表9、桩身应力监测成果表及曲线图 (14)表10、桩体深层水平位移监测成果表及曲线图 (14)三、监测点布置示意图 (15)一、工点现况及监测情况说明（一）、工程概况及施工进度情况拟建项目位于地块地下室地下室顶板标高为m（m），地下室底板厚度m，素混凝土垫层厚m，碎石垫层厚度m，综合确定地下室开挖标高为m，基坑开挖深度约为m，基坑开挖周长m，基坑开挖面积m2；基坑南北侧及中部地下管线密集。
综合确定基坑安全等级为一级。
（二）、监测情况说明本次监测时间为2018年10月14日下午15时00分，监测情况详见下表。
（三）、结论从本次的监测结果来看，周边地表、建筑物、管线沉降、地下水位、支撑轴力、桩顶沉降、桩顶位移、立柱沉降、桩身应力及桩体测斜监测数据变化均不大，目前各监测项目累计变形量均在控制值范围之内。
（四）、存在问题无。
（五）、合理化建议为保证监测数据的准确性和连续性，施工方在施工时保护好各监测测点，并对现场施工人员进行针对性教育。
二、监测成果表表1、周边建筑物沉降监测成果表及曲线图制表：XXX 审核：XXX表2、周边地表沉降监测成果表及曲线图制表：XXX 审核：XXX表3、周边管线沉降监测成果表及曲线图制表：XXX 审核：XXX制表：XXX 审核：XXX制表：XXX 审核：XXX表6、支撑轴力监测成果表及曲线图接上表制表：XXX 审核：XXX表7、桩顶水平位移监测成果表及曲线图制表：XXX 审核：XXX制表：XXX 审核：XXX制表：XXX 审核：XXX表10、桩体深层水平位移监测成果表及曲线图制表：XXX 审核：XXX制表：XXX 审核：XXX 制表：XXX 审核：XXX 制表：XXX 审核：XXX 制表：XXX 审核：XXX 制表：XXX 审核：XXX三、监测点布置示意图基坑监测平面布置图。
工程深基坑第三方监测的设计与实现
工程深基坑第三方监测的设计与实现发布时间：2023-03-06T06:26:44.942Z 来源：《城镇建设》2022年20期作者：黄向东[导读] 工程的现代化发展，越来越多的新型技术被应用其中，提高了工程管理的水平，其中深基坑第三方监测作为施工过程中十分重要的组成部分。
为保证基坑工程施工质量以及周边环境的安全，应注重第三方的监测具有现实意义。
黄向东身份证号：43050219740430**** 广东深圳 518000摘要：工程的现代化发展，越来越多的新型技术被应用其中，提高了工程管理的水平，其中深基坑第三方监测作为施工过程中十分重要的组成部分。
为保证基坑工程施工质量以及周边环境的安全，应注重第三方的监测具有现实意义。
鉴于此，本文将着重分析工程深基坑第三方监测情况。
并以具体的案例为研究的切入点，旨在为更好地促进工程的现代化发展。
关键词工程深基坑；第三方监测；设计实现??市场经济的发展，越来越多的大型建筑拔地而起，基坑工程作为这些建筑施工中十分重要的组成部分，在施工时往往会受到如土质或是开挖深度、尺寸、周围荷载等多方面因素的影响，容易导致基坑的变形而影响施工质量。
因此，注重深基坑开挖和施工质量，对于提高工程效率和安全性而言具有现实意义。
因此，注重工程深基坑的第三方的监测，进行合理的设计和实践，有利于全面了解深基坑工程的施工，并做出合理的改进和优化[1]。
一、工程深基坑第三方监测特点第一点是时效性。
由于基坑的监测本身具有十分鲜明的实践，并且测量的结果也是处于动态变化的状态，在工程的施工一天以前或是几小时以前的测量结果都可能失去意义，无法直接体现出深基坑的实际施工情况[2]。
因此，在深基坑施工开展的过程中，监测更是需要处于随时进行的状态，在测量对象变化快的关键时期，更是需要每天进行数次的观测。
第二点是高精度。
深基坑施工过程中的测量务必要选择具有特殊的高精度仪器，才能够确保整体的测量过程可行，且一系列的数据更具有时效性和生命性。
基坑水平位移监测报告
基坑水平位移监测报告一、引言基坑工程是建筑工程或地下设施建设的重要组成部分，通过对基坑的水平位移进行监测能够对基坑的稳定性进行评估。
本报告旨在对基坑工程的水平位移监测进行分析和评估。
二、监测方案1.监测目标：本次监测的目标是对基坑工程的水平位移进行实时监测，评估基坑的变形情况，确保基坑的稳定性。
2.监测方法：本次监测采用全站仪进行监测，通过对基坑周边的固定点进行连续观测，并记录监测数据。
3.监测时间：监测时间为从基坑开挖开始至基坑边坡稳定后的一段时间，共计3个月。
4.监测频率：每天进行连续观测，每次观测时间为30分钟。
5.监测点的选择：共选择了10个监测点，分布在基坑周边的固定墙面上，并采用固定螺栓进行固定。
三、监测结果1.监测数据的处理：对每次观测得到的数据进行整理和分析，并计算出每个监测点的水平位移。
2.监测数据的结果表格如下所示：监测点编号，监测日期，初始水平位移（mm），第1次观测水平位移（mm），第2次观测水平位移（mm），…… ，第90次观测水平位移（mm）-----------，----------，-------------------，----------------------，----------------------，-----，-----------------------1，2024.1.1，0，2，4，……，82，2024.1.1，0，1，3，……，7……，……，……，……，……，……，……10，2024.1.1，0，3，5，……，9（插入监测结果图）四、分析与评估1.初始水平位移分析：通过对初始水平位移数据进行分析，可以发现在基坑开挖之前，各个监测点的水平位移均为0，说明基坑围护结构的初期稳定性良好。
2.观测水平位移变化分析：通过对观测水平位移数据的变化进行分析，可以发现水平位移在观测期间呈逐渐增加的趋势，但增加速度逐渐减缓。
这说明基坑在开挖过程中发生了一定的变形，但整体变形趋于稳定。
基坑监测报告
基坑监测报告基坑是指建筑施工中挖掘的坑洞。
因为基坑施工涉及到土体的挖掘和支护，不可避免地会对周边环境和其他建筑物产生一定的影响。
为了确保施工的安全和环保，需要对基坑的监测进行及时、准确的报告，下面就基坑监测报告进行说明。
一、监测目的和范围本次基坑监测旨在对基坑挖掘过程中的土体位移、地下水位、地下水质量以及周边建筑物的变形进行监测，以确保施工的安全与环保，并减少对周边环境的影响。
二、监测方法和设备本次监测采用了多种监测方法和设备，包括但不限于：1.土体位移监测：采用测量仪器对基坑周边的地表位移进行实时监测，以了解土体的变形情况。
2.地下水位监测：采用水位计和水文测量仪器对基坑周边的地下水位进行实时监测，以评估基坑挖掘对地下水位的影响。
3.地下水质量监测：采集地下水样品进行实验室化验，以监测基坑挖掘对地下水质量的影响。
4.建筑物变形监测：采用位移传感器对周边建筑物进行实时监测，以评估基坑挖掘对建筑物变形的影响。
三、监测结果及分析1.土体位移：根据监测数据显示，基坑挖掘过程中土体的位移呈现逐渐增加的趋势，但总体来说位移范围在安全范围内。
2.地下水位：地下水位随着基坑挖掘的深入而逐渐下降，但在设计的控制范围内，未导致周边地区的地下水严重下降。
3.地下水质量：实验室化验结果显示基坑挖掘对地下水质量影响不大，水质基本稳定。
4.建筑物变形：周边建筑物的变形量在允许范围内，未出现明显的沉降或倾斜情况。
四、处理措施和建议根据监测结果，结合现场施工情况，提出了以下建议和处理措施：1.加强土体支护：根据土体位移监测结果，加强对基坑周边土体的支护，以确保施工的安全和稳定。
2.控制地下水位：根据地下水位监测结果，合理安排抽水工程，控制地下水位，避免对周边地区的地下水资源造成过大的影响。
3.加强环境保护措施：定期监测地下水质量，加强对施工过程中产生的污水的处理和排放，避免对地下水质量的影响。
4.加强建筑物监测：继续对周边建筑物进行实时监测，发现异常情况及时处理。
基坑监测方案完整版最新
扬州大学工程设计研究院长江国际花园1.1期住宅小区(凯迪大酒店)酒店二期项目基坑工程监测方案扬州大学工程设计研究院二○一九年一月扬州大学工程设计研究院监测方案工程名称：长江国际花园1.1期住宅小区(凯迪大酒店)酒店二期工程地点：泰兴市虹桥镇虹桥大道北侧,飞虹路东侧建设单位：江苏凯地置业有限公司编写：校对:审核：扬州大学工程设计研究院2019年01月25日扬州大学工程设计研究院目录1. 工程概况 (4)2. 监测目的及编制依据 (4)2.1. 监测目的 (4)2.2. 编制依据 (4)3. 监测内容及布点方法 (5)3.1. 本工程主要监测项目 (5)3.2. 基准点布设 (5)3.3. 监测点布设 (6)4. 监测方法及精度 (9)4.1. 平面控制网及水准基准网 (11)4.2. 观测注意事项 (11)4.3. 数据处理及分析 (11)4.4. 围护桩（坡）顶面位移及沉降 (12)4.5. 围护结构外围地下水位观测 (13)4.6. 周围道路及建筑沉降 (14)4.7. 深层土体水平位移 (14)4.8. 锚杆内力 (14)4.9. 巡视检查 (15)5. 仪器设备和人员组成 (15)6. 监测频率 (16)7. 预警值和预警制度 (17)7.1. 监测报警 (17)7.2. 监测报警措施 (17)8. 监测数据的处理及信息反馈 (17)8.1. 监测数据的分级管理 (17)8.2. 监测数据的分析和预测 (18)8.3. 监测数据的反馈 (18)9. 技术保证措施 (18)9.1. 测试方法 (19)9.2. 测试仪器 (19)9.3. 监测点的保护 (19)9.4. 数据处理 (19)10. 服务承诺 (19)11. 合理化建议 (20)扬州大学工程设计研究院1.工程概况长江国际花园1.1期住宅小区(凯迪大酒店)酒店二期。
受业主委托，拟对此基坑进行坡顶的位移及沉降监测、圈梁的位移及沉降监测、围护结构外围地下水位监测、深层土体水平位移监测、支撑轴力、周围道路及建筑沉降监测。
基坑监测方案范文
基坑监测方案范文一、背景与目的基坑工程是城市建设中不可或缺的一环，然而基坑工程中存在着一定的风险，如土层不稳、地下水位变化等，这些因素都可能导致基坑工程的安全隐患。
因此，为了确保基坑工程的施工安全，需要制定一套完善的基坑监测方案，及时发现并处理潜在的风险。
二、监测内容和方法1.土层稳定性监测：采用地面测斜仪对基坑周边土层的变形进行监测，以及使用倾斜计对基坑周边建筑物的倾斜情况进行监测。
如果发现土层发生变形或建筑物倾斜超出了允许范围，需要及时采取措施加固土层或修复建筑物。
2.地下水位监测：通过在基坑内安装水位计观测地下水位的变化，监测地下水位是否超过了设计要求的安全范围。
如若超出，需要采取相应的排水措施，控制地下水的涌入。
3.基坑周边环境监测：包括监测附近地表的沉降情况、环境噪声、震动等因素对基坑工程的影响。
通过这些监测指标的评估，能够及时发现异常情况并提出合理的解决方案。
4.施工过程监测：对基坑的开挖、土方填筑、支护结构施工等各个环节进行实时监测，以便及时调整施工方案、减少风险发生的可能性。
三、监测设备和技术1.地面测斜仪：地面测斜仪是一种通过测量地面上各个点的变形量来判断土层稳定性的仪器。
它能够实时监测土层的变形情况，并通过数据分析给出预警。
2.倾斜计：倾斜计能够测量基坑周边建筑物的倾斜情况，以及墙体的变形情况。
通过倾斜计的监测，能够及时发现墙体的变形情况，并采取相应的修复措施。
3.水位计：水位计是监测地下水位变化的主要设备，通过实时测量地下水位的高低来判断基坑周边的地下水变化情况。
4.环境监测仪器：包括沉降监测仪、噪声监测仪、震动监测仪等，用于监测基坑周边环境的变化情况。
四、监测频率与执行机构1.土层稳定性监测：根据施工进度和土层情况的变化，每周进行一次监测，并由相关专业机构或工程监理单位负责数据的采集、分析和处理。
2.地下水位监测：根据地下水位变化的情况，每日或每周进行一次监测，并由相关专业机构或工程监理单位负责数据的采集、分析和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泰丰国际广场
天然地基浅层平板载荷试验
检测报告书
报告编号：JZ-2011-411
四川省鑫川建筑工程检测有限公司
报告日期：2011年9月9日
========================================================= 地址：成都市东马道街20号电话：（028）83210122 邮政编码：610017
工程名称：泰丰国际广场
建设单位：成都泰丰元创房地产开发有限公司
设计单位：北京市建筑设计研究院深圳院
勘察单位：中冶成都勘察研究总院有限公司
监理单位：四川泰兴建设管理有限公司
施工单位：中国建筑第六工程局有限公司
检测单位：四川省鑫川建筑工程检测有限公司
检测：
审核：
批准：
声明：1、报告无“检测报告专用章”无效；
2、本检测报告涂改、换页、复印无效；
3、如对本检测报告有异议，可在报告发出后15天内向本检测单位书面提请复议。
========================================================= 四川省建设工程质量检测机构资质证书证书编号：川建（检）字第162号计量认证合格证证书编号：2010230777R号
目录
一．序言 (1)
二．试验依据 (1)
三．场地工程地质条件 (1)
四．试验设备及试验方法 (2)
五．试验结果 (3)
六．结论 (3)
附图表
浅层平板载荷试验成果表及P-s静载曲线图……………………… 3张桩位平面布置示意图…………………………………………………1张
一.序言
泰丰国际广场位于成都市青羊区人民中路二段。
建筑物为框架、核心简42F 结构，我公司受成都泰丰元创房地产开发有限公司的委托于2011年9月5日至9月9日进场对该工程天然地基进行浅层平板载荷试验。
该工程天然地基建筑面积约2400m2，基坑开挖深度约23m，天然地基表层为稍密卵石层，设计天然地基承载力特征值为350kPa。
浅层平板载荷试验共检测3点，承压板面积0.50m2。
检测点位由建设、监理、设计、地勘单位共同选定。
天然地基浅层平板载荷试验各检测点具体位置见检测点位平面布置示意图。
二.试验依据：
（1）拟建物岩土工程勘察报告及桩基施工资料；
（2）现行的规范、规程
a.《四川省建筑地基基础质量检测若干规定》（修订本）川建发[2004]66号；
b.《建筑地基基础设计规范》GB50007-2002；
c、《成都地区建筑地基基础设计规范》DB51/T5026—2001。
三.场地工程地质条件
拟建场地位于成都市青羊区人民中路二段，地势平坦。
地质勘察由中冶成都勘察研究总院有限公司承担，根据其二0一0年三月所提供的《泰丰国际广场项目岩土工程勘察报告》：场地地貌单元属岷江水系I级阶地。
根据钻探揭示，主要
由第四系人工堆积（Q
4ml）杂填土、素填土第四系全新统冲积（Q
4
al）粉土、细砂
以及第四系上更新统冲洪积（Q
4al+pl）砂卵石等及中生界白垩系上统灌口组（K
2g
）
泥岩组成，自上而下为：杂填土层厚2.00-7.80m；素填土层厚1.00-4.30m；粉土层厚1.00-2.80m；细砂层厚0.50-3.50m；中砂层厚0.40-4.10m；卵石（Q
4
al+pl）：
松散卵石、稍密卵石、中密卵石、密实卵石、泥岩（K
2g
），层顶埋深目前最大揭露厚度29.4m。
各土层物理力学性质详见该工程岩土工程勘察报告。
四.试验设备及试验方法
（1）采用设备一览表：
静载荷试验设备一览表
（2）静载荷试验方法
1、浅层平板载荷试验方法：以堆重平台作反力，用液压千斤顶分级向载荷板施加荷载(P)，用大量程百分表观测每级荷载下载荷板的沉降(s)随时间(t)的变化，绘制P —s 曲线，通过对曲线的分析，确定天然地基承载力的特征值。
试验技术要求为：
（1）加载分级：9级，压板面积为0.5m 2，圆形；
（2）观测时间间隔：每级加荷后
的第一个小时内，每隔10、10、10、15、15min 观测一次，以后每隔30min 观测一次；
（3）沉降相对稳定标准：加载后当在连续两小时内，每小时沉降量小于0.1mm 时，可加下一级荷载；
（4）加载终止条件：
a. 承压板周围的土明显的侧向挤出；
b. 沉降s 急骤增大，荷载~沉降（p ~s ）曲线出现陡降段；
c. 在某一级荷载下，24
小时内沉降速率不能达到稳定；
d. 沉降量与承压板宽度或直径之比大于或等于0.06。
当满足前三种情况之一时，其对应的前一级荷载定为极限荷载。
（5）承载力特征值确定
1.当p~s曲线上有比例界限时，取该比例界限所对应的荷载值；
2.当极限荷载小于对应比例界限的荷载值的2倍时，取极限荷载值的一半；
3.当不能按上述二款要求确定时，当压板面积为0.25~0.50m2，可取s/b（d）=0.01所对应的荷载，其值不应大于最大加载量的一半。
五.试验结果
本工程浅层平板载荷试验共抽取3点，根据静载荷试验现场记录，绘制P~s曲线，P-s曲线出现陡降段取上一级荷载为静载试验极限荷载。
见“P-s曲线”及“载荷试验结果表”。
天然地基载荷试验各试验点试验结果表
六.结论
根据1#、2#、3#点天然地基浅层平板载荷试验检测结果，该场地天然地基承载力极限值为591 kPa（承载力特征值为296 kPa）。
1#点载荷试验结果表
2#点载荷试验结果表
3#点载荷试验结果表。
