小桥工程桥面铺装工序样板表格

小桥施工资料完成参考模板清单

小桥施工资料所需表格目录清单
单位工程
路基工程
每 10km 或每标段划分
分部工程
小桥及符合小桥标准的通道，人行天桥，渡槽
分项工程
工序或分项、分部工
程名称
基础及下部构造，上部构造预制、安装或浇筑，桥面，栏杆，人行道等
资料名称
分部(项)工程开工申请批复单
施工放样报验单全站仪放线记录表水准测量记录表
桥涵基坑现场检测记录表
基坑
全站仪平面位置检测表水准测量记录表
基坑承载力试验报告
检验申请批复单扩大基础现场质量检验表水准测量记录表（基底，如无换填，用基坑数据）
基础及下部构造
砼基础
水准测量记录表（基顶）全站仪平面位置检测表混凝土浇筑申请报告单
模板、支架及拱架安装检查记录表
混凝土施工检查记录表
评表 73 监表 10 监表 9 检表 50 评表 49 监表 10 监表 9 检表 99 测表 10 测表 3 路基记录表 2 监表 16 桥梁记录表 5 桥梁记录表 1
评表 98 监表 10 监表 9 检表 100 测表 10 测表 3 路基记录表 2
备注
小桥施工资料所需表格目录清单
单位工程
路基工程
备注
小桥施工资料所需表格目录清单
单位工程
路基工程
每 10km 或每标段划分
分部工程
小桥及符合小桥标准的通道，人行天桥，渡槽
分项工程工序或分项、分部工
程名称
总体、桥面系及附属
工程
基础及下部构造，上部构造预制、安装或浇筑，桥面，栏杆，人行道等
资料名称
法)
桥梁总体
钢筋加工及安装
桥面铺装

[板梁]桥面铺装图（内含4张图）

一孔桥桥面铺装钢筋数量表角度编号规格(mm)每根长(cm)根数共长(m)0°12881346.0602.04090538.40541.8013461134685922602812桥梁内边缘线桥梁外边缘线13507.589×157.5ⅡⅡ1：20Ⅰ-Ⅰ5.539×15桥宽13.50米跨径6米钢筋混凝土矩形ห้องสมุดไป่ตู้梁桥面铺装钢筋构造Ⅰ7.12.99沥青混凝土铺装现浇整体化防水混凝土N2主梁1：10596Ⅱ-Ⅱ本图尺寸除钢筋直径以毫米计外，余均以厘米计。伸缩装置及桥面连续构造见相应构造图。本图仅示出一孔桥面铺装钢筋构造，二孔、三孔桥面连续时，应将铺装内的纵向2号钢筋在桥面连续端连续设置，不必断开。材料数量表为半幅路基一孔桥工程数量。 2、 4、 3、注: 1、5.5Ⅰ1(m)1080.20总长(kg/m)0.395单位重(kg)426.68总重图号复核设计审核日期2003.055.539×155965.5

桥面铺装

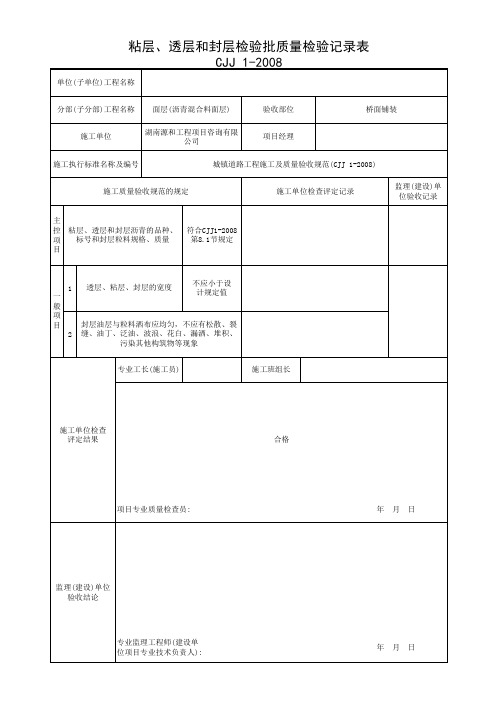

粘层、透层和封层检验批质量检验记录表 CJJ 1-2008
单位(子单位)工程名称
分部(子分部)工程名称面层(沥青混合料面层)
验收部位
桥面铺装
施工单位Leabharlann 湖南源和工程项目咨询有限公司
项目经理
施工执行标准名称及编号
城镇道路工程施工及质量验收规范(CJJ 1-2008)
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控粘层、透层和封层沥青的品种、项标号和封层粒料规格、质量目
符合CJJ1-2008 第8.1节规定
1 一
般
项
目 2
透层、粘层、封层的宽度
不应小于设计规定值
封层油层与粒料洒布应均匀，不应有松散、裂缝、油丁、泛油、波浪、花白、漏洒、堆积、
污染其他构筑物等现象
专业工长(施工员)
施工班组长
施工单位检查评定结果
合格
项目专业质量检查员:
年月日
监理(建设)单位验收结论
专业监理工程师(建设单位项目专业技术负责人):
年月日

2、桥面铺装施工方案(振动梁)

目录一、编制依据 ..................................................................................... - 1 -二、工程概况 ..................................................................................... - 1 -三、施工准备情况 ............................................................................. - 2 -四、施工进度计划 ............................................................................. - 3 -五、施工主要技术方案 ..................................................................... - 4 -5.1施工工艺流程图 ...................................................................... - 4 -5.2桥面铺装施工方法 .................................................................. - 4 -六、质量控制措施 ........................................................................... - 13 -6.1制度保证措施 ........................................................................ - 13 -6.2质量控制措施 ........................................................................ - 13 -七、安全控制措施 ........................................................................... - 17 -八、环境保护措施 ........................................................................... - 21 -九、文明施工 ................................................................................... - 22 -K1+052小西港中桥桥面铺装施工方案一、编制依据1、青兰高速公路莱芜至泰安段改扩建工程招投标、合同文件。

桥面砼铺装施工工法及图片样本

桥面混凝土铺装层施工工法（以空心板桥示例）1.施工办法:2.桥面铺装施工先将墩顶构造持续段负弯矩钢筋按设计规定进行搭接焊连接, 安装模板进行C50混凝土连接段浇注, 浇注时应控制好现浇段几何尺寸及外观质量。

再安装空心板绞缝钢筋并浇筑绞缝混凝土。

待持续段现浇混凝土强度（以同条件养生试件为准）达到设计规定后, 按照规范及设计规定安装桥面铺装层钢筋, 待监理验收合格后, 按半幅每联整体进行混凝土桥面铺装施工, 砼铺装层厚度按设计厚度控制。

砼采用砼罐车运送、吊车吊装、人工配合铺料, 采用高频率低振幅平板震动器, 结合三辊轴等符合规定机械设备施工。

机械设备行走要匀速缓慢, 有助于提高成型砼平整度和密实度。

若在施工过程中发现局部缺料时, 应及时补料到位并重新用三辊轴振捣, 保证桥面铺装一次成形。

使用三辊轴滚筒滚压整平后, 再用6米长合金直尺进行刮平, 最后人工收浆、拉毛。

如果气温较高, 应严格控制浇注时间, 尽量避免高温作业。

桥面铺装工艺流程为：测量放线→模版（导轨）安装→吊机吊装运料→混凝土人工布料→平板振捣器振实→人工布料找平→三辊轴机振捣整平→6米合金直尺刮平→人工收浆、拉毛→养生。

施工工艺控制要点:1）测量放样:施工前由测量班复测桥面中心线、桥面宽度、泄水管位置和桥面板高程, 依桥梁纵向里程桩号按三米长半幅为一种断面（一种断面均匀布设三个点, 以红色油漆作标记）实行水准测量, 以此控制方钢导轨和钢筋导轨安装高度, 并作为竣工后检测铺装层厚度基准高程点。

桥面铺装混凝土施工前对导轨顶面进行水准测量, 以保证铺装层设计厚度, 测量人员还要对半幅中线位置（定导轨平面位置）、导轨顶横、纵坡度进行复核, 确认无误后方可进行混凝土浇筑。

2）桥面板清理:先凿除桥面板上浮浆及松散砼、将桥面板彻底清理干净, 用清水进行高压冲洗（或用空压机进行高压气吹洗）, 做到无积尘、无杂物, 无浮浆及松散砼, 保证桥面铺装层与梁体紧密结合。

小桥工程桥梁总体工序样板表格

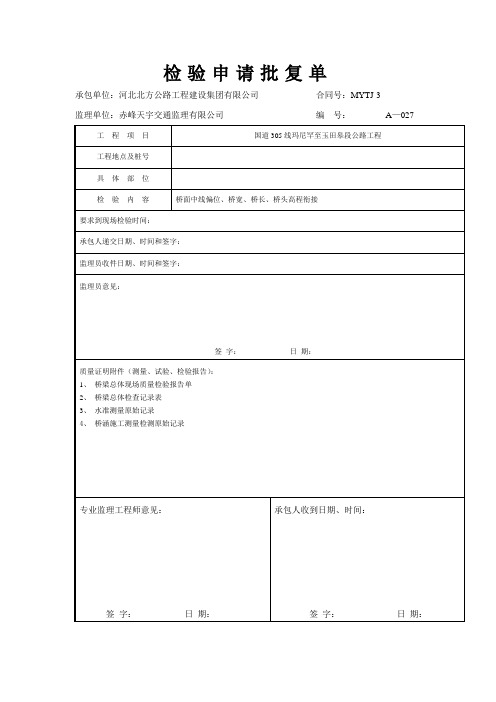

检验申请批复单
承包单位：河北北方公路工程建设集团有限公司合同号：MYTJ-3
监理单位：赤峰天宇交通监理有限公司编号：A—027
桥梁总体现场质量检验报告单
承包单位：河北北方公路工程建设集团有限公司合同号：MYTJ-3
监理单位：赤峰天宇交通监理有限公司编号：B—067
承包人签字：日期：
桥梁总体检查记录
承包单位：河北北方公路工程建设集团有限公司合同号：MYTJ-3 第页共页
水准测量原始记录
承包单位：河北北方公路工程建设集团有限公司合同号：MYTJ-3
监理单位：赤峰天宇交通监理有限公司编号：
测量：记录：复核：
桥（涵）施工测量检测原始记录承包单位：河北北方公路工程建设集团有限公司合同号：MYTJ-3 第页共页
监理单位：赤峰天宇交通监理有限公司
分项工程质量检验评定表
分项工程名称：总体、桥面系和附属工程所属分部工程名称：K34+950（2-13m）小桥所属建设项目:国道305线玛尼罕至玉田皋段二级公路工程部位：小桥总体施工单位：河北北方公路工程建设集团有限公司监理单位：赤峰天宇交通监理有限公司
检验负责人: 检测: 记录: 复核: 日期:。

桥面铺装施工流程图及资料用表

桥面铺装施工流程图及资料用表施工试验用表施工用表施工工艺流程监理程序监理用表监理试验用表桥面铺装资料用表目录及排序施工检测用表：1、中间交工证书（JTG G10-2006 附录D）2、检验申请批复单（红009）3、桥面铺装分项工程质量评定表（白134）4、防水层分项工程质量检验评定表（白133）5、钢筋网分项工程质量评定表（白050）6、钢筋混凝土配筋检查记录（蓝063）7、隐蔽验收检查记录（蓝010）8、混凝土抗压强度试验报告（蓝059）9、水泥混凝土抗压强度评定表（白，公路质评198）10、混凝土抗折强度试验报告（蓝062）11、水泥混凝土弯拉强度评定表（白，公路质评199）12、混凝土浇筑记录（蓝064）13、混凝土抗渗性能试验报告（蓝061）14、抗滑构造涂层检测记录（蓝，公路管表034）15、桥面纵横断面检查记录（蓝公030）16、路面结构层宽度和横坡检测记录表（蓝，公路管表031）17、压实度检查记录（蓝公035）18、路面结构层厚度检测表（蓝公路管表032）19、平整度检查记录（蓝公033）施工试验用表：1、钢材试验报告（蓝019）2、钢筋焊接试验报告（蓝020）4、砂试验报告（蓝023）5、碎石（卵石）试验报告（蓝024）6、水质分析报告（蓝030）7、材料试验报告（蓝031）8、混凝土配比通知单（蓝058）监理用表：1、桥面铺装分项工程质量评定表（白134）2、防水层分项工程质量检验评定表（白133）3、钢筋网分项工程质量评定表（白050）4、钢筋混凝土配筋检查记录（蓝063）5、混凝土抗压强度试验报告（蓝059）6、混凝土抗渗性能试验报告（蓝061）7、桥面纵横断面检查记录（蓝公030）8、厚度检查记录（蓝公040）9、平整度检查记录（蓝公033）10、隐蔽验收检查记录（蓝010）监理试验试验用表：1、钢材试验报告（蓝019）2、钢筋焊接试验报告（蓝020）3、水泥试验报告（蓝018）4、砂试验报告（蓝023）5、碎石（卵石）试验报告（蓝024）6、水质分析报告（蓝030）7、材料试验报告（蓝031）分项分部工程开工申请批复单承包人：工程名称：试验段工程施工技术方案总结报审表承包人：工程名称：监理单位：编号：由承包商呈报三份，审批后总监理工程师和驻地监理工程师办公室各留一份，退承包商一份。

桥面铺装施工工艺框图

4、使用塑料薄膜覆盖并洒水养生.桥面Fra bibliotek装施工工艺框图
主要施工工艺说明
1、清除桥面杂物，凿除桥面浮浆层，用清水冲洗干净后，放线并绑扎桥面钢筋网，桥面铺装按每孔桥左右幅分别浇注。
2、桥面施工采用导轨、振动梁及提浆滚筒。首先利用槽钢，依据调平层顶标高制作导轨，以承受振动梁运行及保证桥面高程，并起到侧模作用。
3、砼由拌和站拌制，用砼运输车从桥台上桥运至施工现场，用吊车吊料斗浇注.使用平板式振动器搓平，利用振动梁刮平并振实,滚筒提浆，然后对砼表面进行抹平、压光、拉毛处理。
