五年高考三年联考绝对突破系列(2010版)：第十三章 交变电流、电磁波
五年高考三年联考绝对突破系列(2010版新课标：选修3(1)：第08)-
五年高考三年联考绝对突破系列（2010版新课标：选修3（1）：第08）-电能转换为机械能，因此选项C也是正确的[回答]公元前3。
(广东中山一中XXXX第一学期高三试卷。
物理学。
9)在图13所示的电路中，将三个相同规格的灯泡连接到电路中。
当滑动变阻器上的滑动头从开始的中点位置向右移动时，三个灯泡的功耗变化为:()A.L1减少；B . L2增加；C . L2减少d L3增加图133。
[分析]当滑动变阻器上的滑动头从起始中点位置向右移动时，总电阻减小，总电流增加，因此选项d是正确的。
L1支路电阻增大，电流减小，所以选择A对；同样，选项d也是正确的[答案] abd4。
(XXXX省海南省海南中学第一年第一学期月考试卷。
物理学。
3)如图15所示，自动控制车间的技术人员设计了一个简单的报警电路图，以满足下列哪一个条件。
报警器将发出报警声()a1 a2 a1打开，S2关闭，s1关闭，S2打开，S1打开，S2打开，S1关闭，S2关闭图15 5。
[分析]当S1关闭，S2打开，警报器就会响起警报。
因此，选项b是正确的[答案] b6。
(广东桥中中学初中第二个月试卷。
物理学。
12)如图19所示，电路中的电阻R2是光敏电阻，其他电阻的电阻值保持不变。
众所周知，当不曝光时，电阻R1: R2: R3: R4 = 1: 2: 3: 4，电路两端的电压U是恒定的，并且左端连接到电源的正电极。
如果光致抗蚀剂R2被光照射，并且被照射的光的强度逐渐增加到某个值，则在该过程中电容器c所携带的电荷量的变化可以是_ _ _ _ _ _ _ _ _ _ _ _，也可以是_ _ _ _ _ _ _ _ _ _ _ _ _图166。
[分析]DC电路中的电容相当于开路，R1和R2串联，R3和R4串联，两部分又并联电路中R1和R2上的电压降等于R3和R4上的电压降，即u1+U2 = u3+U4，u1: U2 = R1: R2，u3: U4 = R3: R4，因此当没有光照射时，电容器的上板的电势高于下板的电势。
五年高考三年联考绝对突破系列(2010版新课标：必修1)：第01单元+直线运动(57页精美WORD排版).
第01单元 直线运动河北省藁城市第九中学 高立峰 整理（交流资源 请给予保留）直线运动是高中物理的重要章节，是整个物理学的基础内容之一。
本章涉及位移、速度、加速度等多个物理量，基本公式也较多，同时还有描述运动规律的s-t 图象、V-t 图象等知识。
从历年高考试题的发展趋势看，本章内容作为一个孤立的知识点单独考查的命题并不多，更多的是体现在综合问题中，甚至与力、电场中带电粒子、磁场中的通电导体、电磁感应现象等结合起来，作为综合试题中的一个知识点加以体现。
为适应综合考试的要求，提高综合运用学科知识分析、解决问题的能力。
同学们复习本章时要在扎实掌握学科知识的基础上，注意与其他学科的渗透以及在实际生活、科技领域中的应用，经常用物理视角观察自然、社会中的各类问题，善于应用所学知识分析、解决问题，尤其是提高解决综合问题的能力。
本章多与公路、铁路、航海、航空等交通方面知识或电磁学知识综合。
第一部分 五年高考题荟萃两年高考·精选（2008～2009）考点1 基本规律及应用1.（09·江苏物理·7）如图所示，以8m/s 匀速行驶的汽车即将通过路口，绿灯还有2s 将熄灭，此时汽车距离停车线18m 。
该车加速时最大加速度大小为22m/s ，减速时最大加速度大小为25m/s 。
此路段允许行驶的最大速度为12.5m/s ，下列说法中正确的有（ AC ）A ．如果立即做匀加速运动，在绿灯熄灭前汽车可能通过停车线B ．如果立即做匀加速运动，在绿灯熄灭前通过停车线汽车一定超速C ．如果立即做匀减速运动，在绿灯熄灭前汽车一定不能通过停车线D ．如果距停车线5m 处减速，汽车能停在停车线处解析：熟练应用匀变速直线运动的公式，是处理问题的关键，对汽车运动的问题一定要注意所求解的问题是否与实际情况相符。
如果立即做匀加速直线运动，t 1=2s 内的位移2111021t a t v x +==20m>18m ，此时汽车的速度为=+=1101t a v v 12m/s<12.5m/s ，汽车没有超速，A 项正确；如果立即做匀减速运动，速度减为零需要时间6.1202==a v t s ，此过程通过的位移为==222221t a x 6.4m ，C 项正确、D 项错误。
2010届高考物理精题精练：交变电流、电磁波
2010届高考物理精题精练：交变电流、电磁波选择题1.如图所示，为两个有界匀强磁场，磁感应强度大小均为B ，方向分别垂直纸面向里和向外，磁场宽度均为L ，距磁场区域的左侧L 处，有一边长为L 的正方形导体线框，总电阻为R ，且线框平面与磁场方向垂直，现用外力F 使线框以速度v 匀速穿过磁场区域，以初始位置为计时起点，规定：电流沿逆时针方向时的电动势E 为正，磁感线垂直纸面向里时磁通量Φ的方向为正，外力F 向右为正。
则以下关于线框中的磁通量Φ、感应电动势E 、外力F 和电功率P 随时间变化的图象正确的是 ( D )2.．如图所示，两条柔软的导线与两根金属棒相连，组成闭合电路，且上端金属棒固定，下端金属棒自由悬垂．如果穿过回路的磁场逐渐增强，下面金属棒可能的运动情况是 ( C )A ．向左摆动B ．向右摆动C ．向上运动D ．不动3.如图所示是一个基本逻辑电路。
声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。
该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮。
这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路．则下面说法正确的是（ A ）A ．R 2为光敏电阻，N 为与门电路B ．R 2为光敏电阻，N 为或门电路到控制中心5VC ．R 2为光敏电阻，N 为非门电路D ．R 2为热敏电阻，N 为非门电路4.在如下图所示的静电实验电路中，已知电容器的电容C 1=C 2=C 3，电源的电动势为E ，内阻 为r ，电压表的内阻为10k Ω，当电路达到稳定状态后，则 （ D ） A ．电压表和静电计上的电势差相等，都是E ／2 B ．电压表上电势差比静电计上的电势差大些 C ．静电计上电势差为零 D ．电压表上电势差为零5.图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是 ( D )A ．图甲表示交流电，图乙表示直流电B ．两种电压的有效值都是311VC ．图甲所示电压的瞬时值表达式为u ＝220sin100πt （V ）D ．图甲所示电压经原、副线圈匝数比为10:1的理想变压器变压后，功率比为1：16.如图所示，在电路两端接上交变电流，保持电压不变，使频率增大，发现各灯的亮暗变化情况是:灯l 变暗、灯2变亮、灯3不变，则M 、N 、L 处所接元件可能是 ( C ) A ．M 为电阻，N 为电容器，L 为电感器 B ．M 为电阻，N 为电感器，L 为电容器 C ．M 为电感器，N 为电容器，L 为电阻 D ．M 为电容器，N 为电感器，L 为电阻7.某变电站用原副线圈匝数比为n 1：n 2的变压器，将远距离输来的电能送到用户，如图所示。

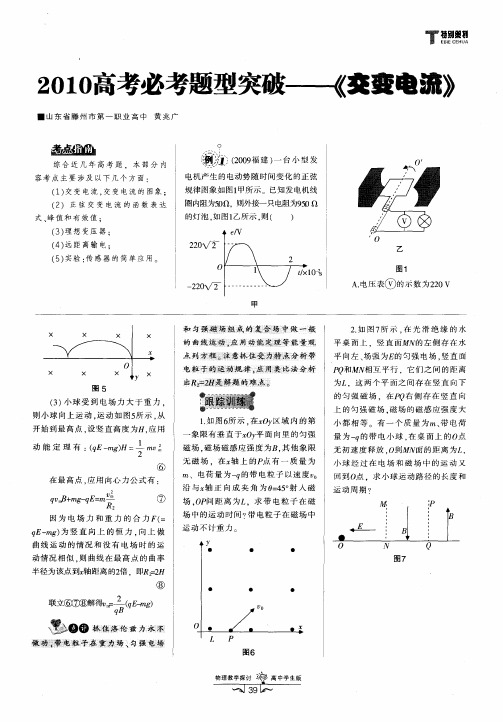

2010高考必考题型突破——《交变电流》
动能定理有：ｑ－ｇ ＝ ｙ （ ｍ） ÷ｍ Ｅ Ｈ
二
磁 场 ． 场磁 感 应 强度 为 Ｂ． 他 象 限 磁 其 无 磁 场 ．在 轴 上 的Ｐ 有 一 质 量 为 点 ｍ、电荷 量 为 一 的带 电粒 子 以 速 度 ｑ 沿 与 轴 正 向成 夹 角 为 ０ ４ ｏ 入 磁 ＝５射
⑥
．．．．．． ９ ｋ．． ．～ —．．．．，３．ｆ．．．．— —．．．．． ●．．． — —．．．．．—． ．．．． — ．—，
愚
Ｂ 路 中 的 电流方 向 每秒 钟改 变 率为 Ｐ ＝ ＝
５ ．３× 一 １ ２ ＝１ ．２ｋ ２６ ２ ６Ｗ ６６ ０Ｗ ６６ Ｗ
２０／ ２、 ２
２
乙
．
０
；０ ｌ
…
图１
—
２ ｏＪ２ ２，
…
Ａ电压表（ 的示数为２ ０ ． ２ Ｖ
田
×
×
×
×
和匀强磁 场ｊ 的复合场中做 一般 组成
的鸯线运动＇ 应用动能定理等 能量观
２ 如 图 ７ 示 ． 光 滑 绝 缘 的 水 ． 所 在 平 桌 面 上 ．竖 直 面ＭＮ的左 侧 存 在水 平 向左 、 强 为Ｅ的匀 强 电 场 ． 直 面 场 竖 ） 和 Ⅳ相 互 平 行 ，它们 之 间的 距离 为，．这 两个 平 面 之 间存 在 竖 直 向下 Ｊ 的 匀 强 磁 场 ，在 右 侧 存 在 竖 直 向 上 的 匀 强磁 场 ． 场 的磁 感 应 强 度 大 磁
２ 高考必考题型突破 ００ １
■ 山东 省 滕 州市 第 一职 业 高 中 黄 兆 广
羹变电流》
国
综 合 近 几 年 高考 题 ．本 部 分 内
物理高考模拟试题分类及详解十三交变电流 电磁波
校干市掉吃阳光实验学校物理高考模拟试题分类及详解十三、交变电流 电磁波互动：本考点是电磁感的用和延伸．高考对本章知识的考查主要表达在“三突出〞：一是突出考查交变电流的产生过程；二是突出考查交变电流的图象和交变电流的四值；三是突出考查变压器．一般试题难度不大，且多以选择题的形式出现．对于电磁场和电磁波只作一般的了解．本考点知识易与力学和电学知识综合，如带电粒子在加有交变电压的平行金属板间的运动，交变电路的分析与计算．同时，本考点知识也易与科技和信息技术相联系，如“电动自行车〞、“磁悬浮列车〞．另外，远距离输电也要引起．尤其是不同情况下的有效值计算是高考考查的主要内容；对变压器的原理理解的同时，还要掌握变压器的静态计算和动态分析．预测高考中交变电流考点主要考查：一考查正弦交变电流的产生过程，正弦交变电流的产生过程要做到“情、数、形〞三者相统一。
“情〞就是物理情景，即线圈在磁场中转动的情形；“数〞就是用数学表达式表示交变电流的产生过程；“形〞就是用图象表示交变电流的产生过程。
在这三者中其一，便知其二。
所以在高考中往往提供其中一种求另两种；二是考查交变电流的四值，交变电流的“四值〞即最大值、瞬时值、有效值、平均值。
一要注意的各类值的不同用法，尤其是不同情况下的有效值计算是高考考查的主要内容；三是考查变压器的原理和动态分析；另外带电粒子在交变电场中运动和交变电流中与实际相联系的问题也要引起。
1．〔省高三上学期阶段测试卷．物理．8〕如图10甲所示的空间存在一匀强磁场，其方向为垂直于纸面向 里，磁 场的右边界为MN ，在MN 右侧有一矩形金属线圈abcd ， ab 边与MN 重合。
现使线圈以ab 边为轴按图示方向匀速转动， 将a 、b 两端连到示波器的输入端，假设电流从a 到b 为正，那么从图5-乙中示波器观察到的ab 中电流随时间变化的规律是( )2．〔(2021区高三摸底测试卷。
物理．5)某交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感电动势与时间的关系如图11所示.如果此线圈和一个R ＝100Ω的电阻构成闭合电路,不计电路的其它电阻，以下说法中正确的选项是( )A.交变电流的周期为0.04sB.电阻R 两端的最大电压是1002V 图11C.交变电流的有效值为1AD.交变电流的最大值为1A3．〔第三次卷．物理．7〕某交流发电机给灯泡供电，产生正弦式交变电流的图象如图12所示，以下说法中正确的选项是 A ．交变电流的频率为0.02Hz B ．交变电流的瞬时表达式为5cos50(A)i t π=C ．在t=0.01s 时，穿过交流发电机线圈的磁通量最大A B CD图10乙图10甲N t /×10-3si /A 5 -5O 515251020b acdD．假设发电机线圈电阻为0.4Ω，那么其产生的热功率为5W 图12 4．〔、、、2021第三次卷．物理．10〕前后，我国的供电系统由于气候原因遭到严重破坏。
高考物理一轮总复习素养提升第13章交变电流电磁振荡和电磁波传感器第31讲交变电流的产生及描述(含答案
高考物理一轮总复习素养提升：交变电流规律的“等效”应用有些题目中，产生交变电流的方式与发电机不同，但产生的交变电流的规律相似，可以等效应用交变电流规律求解相应的物理量。
如图所示的区域内存在匀强磁场，磁场的边界由x 轴和y ＝2sin π2x 曲线围成(0≤x ≤2 m)。
现把边长为2 m 的正方形单匝线框以水平速度v ＝10 m/s 匀速地拉过该磁场区域，磁场区域的磁感应强度B ＝0.4 T ，线框的电阻R ＝0.5 Ω，不计一切摩擦阻力，则( C )A ．水平拉力F 的最大值为8 NB ．拉力F 的最大功率为12.8 WC ．拉力F 要做25.6 J 的功才能让线框通过此磁场区D ．拉力F 要做12.8 J 的功才能让线框通过此磁场区[解析] 线框穿过磁场区时，BC 或AD 边切割磁感线的有效长度为y ，产生的感应电动势e ＝Byv ＝2Bv sin π2vt ，线框所受的安培力F ＝B 2y 2v R，当y ＝2 m 时，安培力最大，最大值F m ＝0.42×22×100.5N ＝12.8 N ，拉力的最大功率P m ＝F m v ＝128 W ，A 、B 两项错误；由能量守恒定律可知，线圈通过磁场区拉力做的功等于电阻产生的热量，用有效值计算：W ＝Q ＝I 2Rt ＝E 2R t ＝⎝ ⎛⎭⎪⎫822×10.5×410J ＝25.6 J ，C 项正确，D 项错误。
(2023·江苏常州联考)如图1所示为音响中的扬声器，结构图和沿对称轴的截面图如图2所示。
当交变电流通过线圈时，圆形线圈在磁场中往复运动从而带动振膜发出声音。
已知线圈由粗细均匀的钢丝绕制而成，线圈的半径a ＝2.5 cm 、匝数n ＝100匝，电阻r ＝8 Ω。
某实验小组扬声器与阻值R ＝8 Ω的电阻相连，将扬声器充当话筒让振膜振动，带动线圈以速度v ＝0.2sin 2 000t (m/s)垂直磁场振动。
高三物理五年高考三年联考绝对突破系列(新课标选修3-2)第11单元+交变电流 传感器doc
五年高考三年联考绝对突破系列新课标：选修3-2第11单元 交变电流 传感器本考点是电磁感应的应用和延伸．高考对本章知识的考查主要体现在“三突出”：一是突出考查交变电流的产生过程；二是突出考查交变电流的图象和交变电流的四值；三是突出考查变压器．一般试题难度不大，且多以选择题的形式出现．对于电磁场和电磁波只作一般的了解．本考点知识易与力学和电学知识综合，如带电粒子在加有交变电压的平行金属板间的运动，交变电路的分析与计算等．同时，本考点知识也易与现代科技和信息技术相联系，如“电动自行车”、“磁悬浮列车”等．另外，远距离输电也要引起重视．尤其是不同情况下的有效值计算是高考考查的主要内容；对变压器的原理理解的同时，还要掌握变压器的静态计算和动态分析．第一部分 五年高考题荟萃两年高考·精选（2008～2009）考点1 交变电流的产生和规律1.（09·天津·9）（1）如图所示，单匝矩形闭合导线框abcd 全部处于磁感应强度为B 的水平匀强磁场中，线框面积为S ，电阻为R 。
线框绕与cd 边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I= 。
线框从中性面开始转过2π的过程中，通过导线横截面的电荷量q= 。
答案：（1）R BS 22ω，R BS解析：本题考查交变流电的产生和最大值、有效值、平均值的关系及交变电流中有关电荷量的计算等知识。
电动势的最大值ωBS E =m ，电动势的有效值2mE E =，电流的有效值R BS R E I 22ω==；R BSR t t R t R E t I q =====∆Φ∆∆∆Φ∆∆。
2.（09·福建·16）一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。
已知发电机线圈内阻为5.0Ω，则外接一只电阻为95.0Ω的灯泡，如图乙所示，则（ D ）A.电压表○v 的示数为220v B.电路中的电流方向每秒钟改变50次C.灯泡实际消耗的功率为484wD.发电机线圈内阻每秒钟产生的焦耳热为24.2J解析：电压表示数为灯泡两端电压的有效值,由图像知电动势的最大值E m =2220V ，有效值E=220V ，灯泡两端电压()V r R RE U 209=+=，A 错；由图像知T =0.02S ，一个周期内电流方向变化两次，可知1s 内电流方向变化100次，B 错；灯泡的实际功率459.8W W 95209R U P 22===,C 错；电流的有效值A rR E I 2.2=+=，发电机线圈内阻每秒钟产生的焦耳热为J J rt I Q r 2.24152.222=⨯⨯==，D 对。
2010届高考物理总复习(五年高考)(三年联考)精品题库：第十章 恒定电流
第十章恒定电流第一局部五年高考题荟萃2009年高考新题一、选择题1〔09年某某卷3〕.为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。
由电流表和电压表得到的多组读数描绘出的U-I图象应是答案：C解析：灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越大。
C正确。
2〔09年广东物理10〕．如下列图，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。
只合上开关S1，三个灯泡都能正常工作。
如果再合上S2，如此如下表述正确的答案是A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大答案：C解析：在合上S2之前，三灯泡都能正常工作，合上S2之后，电路中的总电阻R总减小，如此I总增大，即流过R1的电流增大，由于不与内阻，电源的输出功率P出=EI，可见电源的输出功率增大，A错误；R1两端的电压增大，如此并联局部的电压减小，I4减小，I2减小，I1减小，可见C正确。
3〔09年某某卷5〕．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。
如果规定：车门关紧时为“1〞，未关紧时为“0〞；当输出信号为“1〞时，汽车可以正常启动行驶，当输出信号为“0〞时，汽车不能启动。
能正确表示该控制装置工作原理的逻辑门是A．与门B．或门C．非门D．与非门答案：A4〔09年江苏物理5〕．在如下列图的闪光灯电路中，电源的电动势为E，电容器的电容为C。
当闪光灯两端电压达到击穿电压U时，闪光灯才有电流通过并发光，正常工作时，闪光灯周期性短暂闪光，如此可以判定A．电源的电动势E一定小于击穿电压UB．电容器所带的最大电荷量一定为CEC．闪光灯闪光时，电容器所带的电荷量一定增大D．在一个闪光周期内，通过电阻R的电荷量与通过闪光灯的电荷量一定相等答案：D解析：理解此电路的工作过程是解决此题的关键。
2010版北京5年高考真题2年模拟-选择题专项训练之交变电流
（2010版）北京市5年高考真题2年模拟-选择题专项训练之交变电流本考点是电磁感应的应用和延伸.高考对本章知识的考查主要体现在“三突出”：一是突出考查交变 电流的产生过程；二是突出考查交变电流的图象和交变电流的四值；三是突出考查变压器•一般试题难度 不大，且多以选择题的形式出现•对于电磁场和电磁波只作一般的了解•本考点知识易与力学和电学知识 综合，如带电粒子在加有交变电压的平行金属板间的运动，交变电路的分析与计算等.同时，本考点知识 也易与现代科技和信息技术相联系，如“电动自行车”、“磁悬浮列车”等•另外，远距离输电也要引起 重视•尤其是不同情况下的有效值计算是高考考查的主要内容；对变压器的原理理解的同时，还要掌握变 压器的静态计算和动态分析. 北京近5年咼考真题05北京18.正弦交变电源与电阻R 、交流电压表按照图 1所示的方式连接，R=10Q ，交流电压表的示数是10V 。
图2是交变电源输出电压 u 随时间t 变化的图象。
则（ ）A. 通过R 的电流i R 随时间t 变化的规律是 E.通过R 的电流i R 随时间t 变化的规律是 C. R 两端的电压U R 随时间t 变化的规律是 D . R 两端的电压U R 随时间t 变化的规律是07北京17、电阻R 1、R 2交流电源按照图1所示方式连接，R 1=10「, R 2=20「。
合上开关后S 后，通过电 阻R 2的正弦交变电流i 随时间t 变化的情况如图2所示。
则（ ）08北京18.一理想变压器原、畐U 线圈匝数比 m ：n 2=11:5。
原线圈与正弦交变电源连接，输入电压 u 如图所示。
副线圈仅接入一个 10 '-1的电阻。
贝U（ ）A.流过电阻的电流是 20 AB. 与电阻并联的电压表的示数是 100、一 2 VC. 经过1分钟电阻发出的热量是 6 x 103 JD. 变压器的输入功率是 1X 103 W 北京08―― 09模拟题08朝阳二模16.在电路的MN 间加一如图所示正弦交流电，负载电阻为 路的影响，则交流电压表和交流电流表的读数分别为（）iR —. 2 cos50 n t (A)U R =5 一 2 cos100n t (V) U R =5 2 cos50 n tA 、通过R 1的电流的有效值是1.2AB 、R 1两端的电压有效值是 6VC 、通过R 2的电流的有效值是1.2 2 AD 、R2两端的电压有效值是 ^.2 V100 Q,若不考虑电表内阻对电图1-2sB . 311V , 2.20 A U/VC . 220V , 3.11AD . 311V , 3.11AA . 220V , 2.20 A 08丰台一模哎.如图所示, 矩形线圈，〜其面积为 流电压表。
高三物理 《3年高考2年模拟》 第13章 交变电流、电磁波
第十三章 交变电流、电磁学 第一部分 三年高考题荟萃2010年高考新题1．2010·重庆·1７一输入电压为220v ，输出电压为36V 的变压器副线圈烧坏，为获知此变压器元、复线圈匣数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新饶了5匣线圈。
如题17图所示，然后将原来线圈接到220v 交流电源上，测得新绕线全的端电压为1v ，按理想变压器分析，该变压器烧坏前的原、副线数分别为A ．1100,360 B.1100，180 C ．2200,180 D. 2200,360 【答案】B【解析】对新绕线的理想变压器，根据变压比公式得1100122053131=⨯==U U n n 变压器烧坏前，同理 1802203611001212=⨯==U U n n ，B 正确。
2. 2010·天津·1下列关于电磁波的说法正确的是 A ．均匀变化的磁场能够在空间产生电场 B ．电磁波在真空和介质中传播速度相同 C ．只要有电场和磁场，就能产生电磁波 D ．电磁波在同种介质中只能沿直线传播 答案：A3. 2010·天津·7为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L 1、L 2，电路中分别接了理想交流电压表V 1、V 2和理想交流电流表A 1，A 2，导线电阻不计，如图所示。
当开关S 闭合后A. A 1示数变大，A 1与A 2示数的比值不变B. A 1示数变大，A 1与A 2示数的比值变大C. V 2示数变小，V 1与V 2示数的比值变大D. V 2示数不变，V 1与V 2示数的比值不变答案：AD4. 2010·全国卷Ⅱ·19图中为一理想变压器，其原线圈与一电压有效值不变的交流电源相连：P 为滑动头。
现令P 从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯L 两端的电压等于其额定电压为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题
1.（08·北京·18）一理想变压器原、副线圈匝数比n1:n2=11:5。原线圈与正弦交变电源连接，输入电压u如图所示。副线圈仅接入一个10 的电阻。则（D）
A．流过电阻的电流是20 A
B．与电阻并联的电压表的示数是100 V
C．经过1分钟电阻发出的热量是6×103J
D．变压器的输入功率是1×103W
用户端在变压器降压前获得的电压U1＝U－I′R＝（5000－4×6）V＝4976V
根据
用户得到的电压为U2＝ ＝ ×4976理·9)钳形电流表的结构如图4（a）所示。图4（a）中电流表的读数为1.2A。图4（b）中用同一电缆线绕了3匝，则（C）
A．这种电流表能测直流电流，图4（b）的读数为2.4A
A．交变电流的周期为0.125s
B．交变电流的频率为8Hz
C．交变电流的有效值为 A
D．交变电流的最大值为4A
【解析】由e－t图像可知，交变电流电流的周期为0.25s，故频率为4Hz，选项A、B错误。根据欧姆定律可知交变电流的最大值为2A，故有效值为 A，选项C正确。
二、非选择题
7.（08上海物理·20 B）某小型实验水电站输出功率是20kW，输电线路总电阻是6Ω。
（1）若采用380V输电，求输电线路损耗的功率。
（2）若改用5000V高压输电，用户端利用n1:n2＝22：1的变压器降压，求用户得到的电压。
答案：见解析
解析：（1）输电线上的电流强度为I＝ A＝52.63A
输电线路损耗的功率为P损＝I2R＝52.632×6W≈16620W＝16.62kW
（2）改用高压输电后，输电线上的电流强度变为I′＝ A＝4A
远距离输电，从图中应该看出功率之间的关系是：P1=P2，P3=P4，P1/=Pr=P2。电压之间的关系是： 。电流之间的关系是： 。输电线上的功率损失和电压损失也是需要特别注意的。分析和计算时都必须用 ，而不能用 。特别重要的是要会分析输电线上的功率损失 。
7.（09·四川·17）如图甲所示，理想变压器原、副线圈的匝数比为10：1，R1＝20 ，R2＝30 ，C为电容器。已知通过R1的正弦交流电如图乙所示，则（C）
答案：12 25
6.（09·山东·19）某小型水电站的电能输送示意图如下。发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n，n2。降压变压器原副线匝数分别为n3、n4（变压器均为理想变压器）。要使额定电压为220V的用电器正常工作，则（AD）
A．
B．
C．升压变压器的输出电压等于降压变压器的输入电压
解析原线圈中电压的有效值是220V，由变压比知副线圈中电压为100V，流过电阻的电流是10A；与电阻并联的电压表的示数是100V；经过1分钟电阻发出的热量是6×1034J。
2.（08·天津·17）一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R设原线圈的电流为I1，输入功率为P1，副线圈的电流为I2，输出功率为P2。当R增大时（B）
D．原线圈中的输入功率为
【解析】：原线圈电压有效值U1=220V，由电压比等于匝数比可得副线圈电压U2=55V，A对；电阻R上的电流为2A，由原副线圈电流比等于匝数的反比，可得电流表示数为0.5A，C对；输入功率为P=220×0.5W=110W，D错；周期T==0.02s，B错。
6.（08·广东·5）小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示国。此线圈与一个R＝10Ω的电阻构成闭合电路，不计电路的其他电阻。下列说法正确的是（C）
D．电磁波中电场和磁场方向处处互相垂直
二、非选择题
3.（07·广东物理·19）如图所示，沿水平方向放置一条平直光滑槽，它垂直穿过开有小孔的两平行薄板，板相距3.5L。槽内有两个质量均为m的小球A和B，球A带电量为+2q，球B带电量为－3q，两球由长为2L的轻杆相连，组成一带电系统。最初A和B分别静止于左板的两侧，离板的距离均为L。若视小球为质点，不计轻杆的质量，在两板间加上与槽平行向右的匀强电场E后（设槽和轻杆由特殊绝缘材料制成，不影响电场
A．I1减小，P1增大B．I1减小，P1减小C．I2增大，P2减小D．I2增大，P2增大
解析理想变压器的特点是输入功率等于输出功率，当负载电阻增大时，由于副线圈的电压不变，所以输出电流I2减小，导致输出功率P2减小，所以输入功率P1减小；输入的电压不变，所以输入的电流I1减小，B正确
3.（08四川·16）如图，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的。 和 为理想电压表，读数分别为U1和U2； 、 和 为理想电流表，读数分别为I1、I2和I3。现断开S，U1数值不变，下列推断中正确的是（BC）
3.（09·江苏物理·6）如图所示，理想变压器的原、副线圈匝数比为1：5，原线圈两端的交变电压为 氖泡在两端电压达到100V时开始发光，下列说法中正确的有（AB）
A．开关接通后，氖泡的发光频率为100Hz
B．开关接通后，电压表的示数为100 V
C．开关断开后，电压表的示数变大
D．开关断开后，变压器的输出功率不变
A.交流电的频率为0.02 Hz
B.原线圈输入电压的最大值为200 V
C.电阻R2的电功率约为6.67 W
D.通过R3的电流始终为零
解析：根据变压器原理可知原副线圈中电流的周期、频率相同，周期为0.02s、频率为50赫兹，A错。由图乙可知通过R1的电流最大值为Im＝1A、根据欧姆定律可知其最大电压为Um＝20V，再根据原副线圈的电压之比等于匝数之比可知原线圈输入电压的最大值为200 V、B错；因为电容器有通交流、阻直流的作用，则有电流通过R3和电容器，D错；根据正弦交流电的峰值和有效值关系并联电路特点可知电阻R2的电流有效值为I＝ 、电压有效值为U＝Um/ V，电阻R2的电功率为P2＝UI＝ W、C对。
4.（09·海南物理·9）一台发电机最大输出功率为4000kW,电压为4000V，经变压器 升压后向远方输电。输电线路总电阻 ．到目的地经变压器 降压，负载为多个正常发光的灯泡（220V、60W）。若在输电线路上消耗的功率为发电机输出功率的10%,变压器 和 的耗损可忽略，发电机处于满负荷工作状态，则（ABD）
A． 原、副线圈电流分别为 和20A
B． 原、副线圈电压分别为 和220V
C． 和 的变压比分别为1：50和40：1
D．有 盏灯泡（220V、60W）正常发光
5.（09·海南物理·12）钳型表的工作原理如图所示。当通有交流电的导线从环形铁芯的中间穿过时，与绕在铁芯上的线圈相连的电表指针会发生偏转。由于通过环形铁芯的磁通量与导线中的电流成正比，所以通过偏转角度的大小可以测量导线中的电流。日常所用交流电的频率在中国和英国分别为50Hz和60Hz。现用一钳型电流表在中国测量某一电流，电表读数为10A；若用同一电表在英国测量同样大小的电流，则读数将是A。若此表在中国的测量值是准确的，且量程为30A；为使其在英国的测量值变为准确，应重新将其量程标定为A．
答案：（1） ，
解析：本题考查交变流电的产生和最大值、有效值、平均值的关系及交变电流中有关电荷量的计算等知识。
电动势的最大值 ，电动势的有效值 ，电流的有效值 ； 。
2.（09·广东物理·9）图为远距离高压输电的示意图。关于远距离输电，下列表述正确的是（ABD）
A．增加输电导线的横截面积有利于减少输电过程中的电能损失
解析：电压表示数为灯泡两端电压的有效值,由图像知电动势的最大值Em= V，有效值E=220V，灯泡两端电压 ，A错；由图像知T=0.02S，一个周期内电流方向变化两次，可知1s内电流方向变化100次，B错；灯泡的实际功率 ,C错；电流的有效值 ，发电机线圈内阻每秒钟产生的焦耳热为 ，D对。
2008—2005年高考题
4.（08宁夏·19）如图a所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度 逆时针匀速转动。若以线圈平面与磁场夹角 时（如图b）为计时起点，并规定当电流自a流向b时电流方向为正。则下列四幅图中正确的是 （D）
【解析】本题考查正弦交流电的产生过程、楞次定律等知识和规律。从a图可看出线圈从垂直于中性面开始旋转，由楞次定律可判断，初始时刻电流方向为b到a，故瞬时电流的表达式为i=－imcos（+ωt），则图像为D图像所描述。平时注意线圈绕垂直于磁场的轴旋转时的瞬时电动势表达式的理解。
5.（08·海南·7）如图，理想变压器原副线圈匝数之比为4∶1．原线圈接入一电压为u＝U0sinωt的交流电源，副线圈接一个R＝27.5 Ω的负载电阻．若U0＝220 V，ω＝100π Hz，则下述结论正确的是（AC）
A．副线圈中电压表的读数为55 V
B．副线圈中输出交流电的周期为
C．原线圈中电流表的读数为0.5A
9.（09·福建·16）一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。已知发电机线圈内阻为5.0 ，则外接一只电阻为95.0 的灯泡，如图乙所示，则（D）
A.电压表的示数为220v
B.电路中的电流方向每秒钟改变50次
C.灯泡实际消耗的功率为484w
D.发电机线圈内阻每秒钟产生的焦耳热为24.2J
B．高压输电是通过减小输电电流来减小电路的发热损耗
C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
D．高压输电必须综合考虑各种因素，不一定是电压越高越好
解析：依据输电原理，电路中的功率损耗 ，而 ,增大输电线的横截面积，减小输电线的电阻，则能够减小输电线上的功率损耗，A正确；由P=UI来看在输送功率一定的情况下，输送电压U越大，则输电电流越小，则功率损耗越小，B正确；若输电电压一定，输送功率越大，则电流I越大，电路中损耗的电功率越大，C错误；输电电压并不是电压越高越好，因为电压越高，对于安全和技术的要求越高，因此并不是输电电压越高越好，D正确。
