小区宽带设备线缆标签要求规范
光缆清查的标签及挂牌规范(1)
附件一光缆清查的标签及挂牌规范一、线路标签规范：1、重要用户用红色标签，其它用户用白色标签2、光交内标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）注：用户名称处必须标清用户占用的纤芯数最后落地机房的具体位置必须标清。
电路名称为：开通的是传输业务还是数据业务3、机房内跳纤标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）本机房ODF003 05 K1K2--- ODF004 04 K1K2注：跳纤信息内注明是本机房内跳纤还是跨机房跳纤电路名称为：开通的是传输业务还是数据业务4、传输设备现场贴标规范（1）标签的尺寸标签的大小为宽3.8cm，高2.5cm，具体形状如下：目前机房使用的外购标签形状示意图沿虚线对折标签均分为二，上半部分文字和下半部分文字方向相反，在标签对折后要使得标签文字方向一致。
（2）标签的颜色大客户标签选择红色，其他标签选择白色。
（3）设备尾纤标签规范所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置、本端信息、对端信息等内容。
在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，并全部采用标签打印机打印的标签。
设备尾纤标签分两面打印，正面第一行描述本端网元（网元ID 、原名称）和端口信息，并注明是收还是发，如果是PDH 设备，请注明PDH 设备所在机架、板位和端口号，第二行描述电路名称信息；反面第一行是对端关联信息，或者是对端ODF 位置，或者是对端设备信息（描述网元和端口信息），其标签格式如下:举例一孺子路扩展线路光口的上行端口是“1-孺子路”华为10G 的622M 光口，由于有收发方向，必须贴两张标签，标签（白色），具体如下:标签一正面：标签一反面：标签二正面：标签二反面：举例二602-蛟桥的24-JL64-1的ODF 位置为ODF7/1/10,22，该10G 为至安义龙津的10G ，且为中继电路，由于有收发方向，必须贴两张标签，其标签（白色）如下： 本端设备信息；电路名称：ODF （或者对端设备信息）：35-枢三楼扩展6-SLQ4-1 收 2500+至METRO5000的622M 环1-孺子路3楼4-SLQ4A-2 发602-蛟桥-24-JL64-1 发蛟桥至安义龙津华为10GODF7/1/1035-枢三楼扩展6-SLQ4-1 发 2500+至METRO5000的622M 环1-孺子路3楼4-SLQ4A-2 收标签正面标签反面标签一正面：标签一反面：标签二正面：标签二反面：5、数据设备现场贴标规范（1）所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置IP 地址、本端信息、对端信息等内容。
光缆清查的标签及挂牌规范(1)
附件一光缆清查的标签及挂牌规范一、线路标签规范：1、重要用户用红色标签，其它用户用白色标签2、光交内标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）注：用户名称处必须标清用户占用的纤芯数最后落地机房的具体位置必须标清。
电路名称为：开通的是传输业务还是数据业务3、机房内跳纤标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）本机房ODF003 05 K1K2--- ODF004 04 K1K2注：跳纤信息内注明是本机房内跳纤还是跨机房跳纤电路名称为：开通的是传输业务还是数据业务4、传输设备现场贴标规范（1）标签的尺寸标签的大小为宽3.8cm，高2.5cm，具体形状如下：目前机房使用的外购标签形状示意图沿虚线对折标签均分为二，上半部分文字和下半部分文字方向相反，在标签对折后要使得标签文字方向一致。
（2）标签的颜色大客户标签选择红色，其他标签选择白色。
（3）设备尾纤标签规范所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置、本端信息、对端信息等内容。
在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，并全部采用标签打印机打印的标签。
设备尾纤标签分两面打印，正面第一行描述本端网元（网元ID 、原名称）和端口信息，并注明是收还是发，如果是PDH 设备，请注明PDH 设备所在机架、板位和端口号，第二行描述电路名称信息；反面第一行是对端关联信息，或者是对端ODF 位置，或者是对端设备信息（描述网元和端口信息），其标签格式如下:举例一孺子路扩展线路光口的上行端口是“1-孺子路”华为10G 的622M 光口，由于有收发方向，必须贴两张标签，标签（白色），具体如下:标签一正面：标签一反面：标签二正面：标签二反面：举例二602-蛟桥的24-JL64-1的ODF 位置为ODF7/1/10,22，该10G 为至安义龙津的10G ，且为中继电路，由于有收发方向，必须贴两张标签，其标签（白色）如下： 本端设备信息；电路名称：ODF （或者对端设备信息）：35-枢三楼扩展6-SLQ4-1 收 2500+至METRO5000的622M 环1-孺子路3楼4-SLQ4A-2 发602-蛟桥-24-JL64-1 发蛟桥至安义龙津华为10GODF7/1/1035-枢三楼扩展6-SLQ4-1 发 2500+至METRO5000的622M 环1-孺子路3楼4-SLQ4A-2 收标签正面标签反面标签一正面：标签一反面：标签二正面：标签二反面：5、数据设备现场贴标规范（1）所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置IP 地址、本端信息、对端信息等内容。
综合布线标签规范
综合布线标签规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。
标签标识系统包括三个方面：标识分类及定义，标签和建立文档。
数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。
标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。
数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签。
建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保RoHS指令要求。
从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。
标签应打印，不允许手工填写，应清晰可见、易读取。
特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常是最佳的选择。
完成标识和标签之后，要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。
按照打印机类型可分为三个大类。
这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。
在布线系统中，常用的标签类型为激光/喷墨打印机标签和热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签。
标签的形式如图1所示。
图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理。
网络机房设备标签及线缆标签规范
网络机房设备标签及线缆标签规范机柜内传输线必须按照规范进行布线，保证线路的清晰可辨、易于维护。
在布线时，应该避免出现交叉、缠绕和过度弯曲的情况，以免影响信号传输和设备运行。
电源线：机柜内的电源线应该与传输线分开布置，保证线路的安全可靠。
在布线时，应该避免出现交叉、缠绕和过度弯曲的情况，以免影响电源供应和设备运行。
2、设备摆放设备应该按照规范摆放，保证设备之间的间隔，方便维护和运行。
在摆放时，应该注意设备的散热和通风，避免设备过热和影响设备的正常运行。
二、标签制作规范1、设备标签设备标签应该按照规范制作，标识设备的名称、型号、序列号和位置等信息。
在制作时，应该注意标签的大小、字体和颜色，保证标签的清晰可辨、易于识别。
1.1、网络设备标识规范1.1.1编码用途网络设备编码用于标识设备的类型、品牌、型号、序列号和位置等信息，方便管理和维护。
1.1.2编码说明网络设备编码应该按照规范制定，包括设备类型、品牌、型号、序列号和位置等信息。
在制定时，应该根据实际情况进行调整，保证编码的清晰可辨、易于管理。
1.1.3编码举例网络设备编码示例：SW-CISCO-2960-01-01，其中SW表示交换机，CISCO表示品牌，2960表示型号，01表示序列号，01表示位置。
2、线缆标签线缆标签应该按照规范制作，标识线缆的类型、长度、起始点和终止点等信息。
在制作时，应该注意标签的大小、字体和颜色，保证标签的清晰可辨、易于识别。
1.2、设备线缆表示规范1.2.1编码用途设备线缆编码用于标识线缆的类型、长度、起始点和终止点等信息，方便管理和维护。
1.2.2编码说明设备线缆编码应该按照规范制定，包括线缆类型、长度、起始点和终止点等信息。
在制定时，应该根据实际情况进行调整，保证编码的清晰可辨、易于管理。
1.1.3编码举例设备线缆编码示例：CAT6-10M-P1-P2，其中CAT6表示线缆类型，10M表示线缆长度，P1表示起始点，P2表示终止点。
标签标准
标签标准
1、每根电缆、网线和电源线（包括超柔跳线）的两端都要贴上标签。
根据设计文件的标识注明设备的名称、编号和电缆的走向。
2、标签清晰度、磨损性和附着力的要求要满足UL969标准所规定的相关要求。
3、对于线缆标签，尽量使用覆盖保护膜标签，以旗型方式张贴，标签之间应有明显层次，不能相互遮挡。
4、要求标签的标示必须清晰、简洁、准确。
5、统一工程项目的标签材质、样式、绑扎方式等必须统一，原则上各期工程项目的标签也应统一，材质可采用白色硬塑料等耐用材质。
6、标签主体内容必须打印，不应手写，并且需要过胶。
7、标签对端信息涉及对端网络设备、传输等其他专业命名信息的，直接采用相关专业的命名规范。
8、机架标签和线缆标签样本如下：
8.1机架标签
由字母和数字组成，字母表示机架所在的行，用A-Z进行标识；数字表现机
A1，表示A行的第1列(个)机架所在的列，用1-9进行标识，如○
架。
8.2信号线缆标签
正面标签
以上蓝色字体为可选部分，需按实际情况进行填写。
如网线直连时，无收发标识；如经ODF/DDF架时，不仅需要填写对应的ODF/DDF架信息，还需填写收发标识，发送用TX标识，接收用RX 标识。
示例如下（机房内网线直连）：
正面标签。

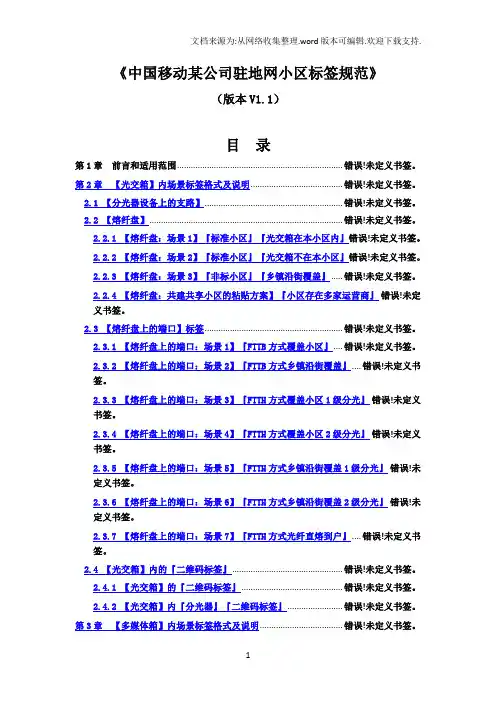

《中国移动某公司驻地网小区标签规范》V1.1版
《中国移动某公司驻地网小区标签规范》（版本V1.1）目录第1章前言和适用范围........................................................................ 错误!未定义书签。
第2章【光交箱】内场景标签格式及说明........................................ 错误!未定义书签。
2.1 【分光器设备上的支路】............................................................ 错误!未定义书签。
2.2 【熔纤盘】.................................................................................... 错误!未定义书签。
2.2.1 【熔纤盘：场景1】『标准小区』『光交箱在本小区内』错误!未定义书签。
2.2.2 【熔纤盘：场景2】『标准小区』『光交箱不在本小区』错误!未定义书签。
2.2.3 【熔纤盘：场景3】『非标小区』『乡镇沿街覆盖』..... 错误!未定义书签。
2.2.4 【熔纤盘：共建共享小区的粘贴方案】『小区存在多家运营商』错误!未定义书签。
2.3 【熔纤盘上的端口】标签............................................................ 错误!未定义书签。
2.3.1 【熔纤盘上的端口：场景1】『FTTB方式覆盖小区』.... 错误!未定义书签。
2.3.2 【熔纤盘上的端口：场景2】『FTTB方式乡镇沿街覆盖』.... 错误!未定义书签。
2.3.3 【熔纤盘上的端口：场景3】『FTTH方式覆盖小区1级分光』错误!未定义书签。
2.3.4 【熔纤盘上的端口：场景4】『FTTH方式覆盖小区2级分光』错误!未定义书签。
2.3.5 【熔纤盘上的端口：场景5】『FTTH方式乡镇沿街覆盖1级分光』错误!未定义书签。
网络机房设备标签及线缆标签规范
布线与标签配置格式规范一、标签制作规范使用的标签分为如下两类：设备标签和线缆标签。
线缆标签用于设备互联的网线及各类缆线的标识，便于检查设备连接情况：（1）标签标识应“固定”在距线缆接头3厘米左右的范围之内。
（2）使用的标签纸规格为9MM。
（3）字体为“黑体”，字号为“极小”，格式为“无边框”。
（4）标签的全部内容均应朝向机柜外侧，标签间应有明显层次，不能相互遮挡。
1、设备标签1.1、网络设备标识规范1.1.1编码用途此编码用于标识网络设备所在位置及功能型号；1.1.2 编码说明命名规则中共分4个部分，即4个主要元素，分段之间用“—”进行分隔；（1）机房编号：标识设备所在机房；（2）设备机柜编号：标识设备所在机柜；（3）设备功能区域及型号：标识设备功能区域及设备型号；（4）设备功能及编号：标识设备功能及编号。
例1：核心交换机（S7706）所在位置为一层机房的A04机柜，标识为：2、线缆标签1.2、设备线缆表示规范1.2.1 编码用途此编码用于标识设备链接线缆的本段及对端的所连接的设备的位置及功能型号；1.2.2 编码说明命名规则中共分上下2个部分，每部分5个主要元素，分段之间用“—”进行分隔；（1）机房编号：标识设备所在机房；网络机房为NET，计算机房为DC（2）设备机柜编号：标识设备所在机柜；网络机房设备机柜为A和B，布线机柜为C （3）本段/对端设备型号：标识设备功能区域及设备型号；（4）本段/对端设备编号：标识设备编号；（5）本段/对端设备端口号：标识线缆所连接的设备端口号。
例1：网络机房A04机柜的核心交换机（S7706）的10G1/0/1端口，连接至网络机房配线柜C01机柜的第2个odf架第2排第1口,标识为：。
线缆标签标准
线缆标签标准
线缆标签标准主要规定了在制作线缆标签时需要遵循的一些规范和要求。
以下是线缆标签标准中规定的一些要点：
标识内容：线缆标签应该清晰地标识出线缆的名称、规格、长度、颜色、使用位置等信息，以便快速识别和区分不同的线缆。
标识位置：线缆标签应该贴在易于观察的位置，例如线缆的起点、终点、转角处、交叉处等，以便在维护和检修时能够方便地查看。
标识方式：线缆标签应该采用防水、耐高温、耐腐蚀的材质制作，以确保在复杂的环境条件下能够持久保存。
同时，标签应该采用清晰的字体和易于阅读的色彩，以便快速读取和理解。
标识规格：根据线缆的不同类型和应用场景，线缆标签的规格也应该有所不同。
一般来说，线缆标签的长度应该根据线缆的长度而定，而宽度则应该根据线缆的直径而定。
标识管理：对于一些特殊的线缆，如电力线缆、通信线缆等，还需要按照相关的管理规定进行标识，例如标注电压等级、信号类型等。
总之，线缆标签标准是为了保障线缆的安全、可靠、易于识别和维护而制定的规范和要求。
在实际制作和使用中，需要根据具体情况进行灵活处理，以满足实际需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小区宽带设备线缆标签规X编制日期：2015年5月中国移动通信某某公司网络部编制目录1.前言42.适用X围43.标签总体要求44.标签技术要求55.标签命名要求5出端标签5机房ODF入端标签6机房ODF出端标签7光交箱熔纤盘入端标签〔机房ODF至光交〕8光交箱熔纤盘出端标签〔光交至一级分光器〕9一级分光器入端标签9一级分光器出端标签10光交箱熔纤盘入端标签〔一级分光器下行至光交〕12光交箱熔纤盘出端标签〔光交下行至二级分光器〕12二级分光器入端标签13二级分光器出端标签14二级分光器标签15分纤箱〔DB箱〕标签16其他171.前言随着某某移动小区宽带规模的不断扩大，网络设备、线缆等根底设施数量的不断增多，清晰、规X、统一的标识是资源管理、装/移/拆机、网络日常维护、故障处理效率提升的有力保障。
为有效提升小区宽带的运维服务质量，特制定本规X。
本规X遵循中国移动通信集团公司下发的相关标签规X。
在具体实施过程中,也将根据新颁布的规X、规定进展相应补充与修订。
本标准规X了某某移动小区宽带的网络设备和线缆标签的设计、制作和粘贴等。
在实际应用中，除执行本标准外，还应符合现行有关规X、标准的要求。
本规X解释权属于中国移动通信集团某某公司网络部，自发布之日起执行。
2.适用X围本标准适用某某移动小区宽带的OLT、一级分光、二级分光、尾纤、熔纤盘等设备线缆的标签，供某某移动内部使用。
3.标签总体要求1)小区宽带须从OLT到末端分光器所经过设备、线缆粘贴标签。
线缆两端标签包含FR(本端)、TO(远端)和业务等信息。
2)粘贴的标签能清晰准确，反映OLT、一级分光器、二级分光器的上下级对应关系，光缆路由信息。
且须与资管一致。
3)装维人员在装机、移机、拆机、故障处理等维护工作中，须参照本规X调整标签，确保现场资源与资管信息一致。
4)本规X以FTTH小区场景为例〔见如下图〕，对小区宽带标签进展规X。
各地市参照执行，根据实际组网调整。
图1：小区宽带标签位置示图4.标签技术要求1)具有优异的抗拉扯、耐高温、适合机房环境、尺寸稳定；2)外表基材：亚光白色聚丙烯薄膜；厚度：70 微米±10%；3)粘胶剂类型：丙烯酸乳胶；使用温度X围：-40℃～+149℃；4)标签材质能提供UL认证和SGS认证。
5.标签命名要求5.1OLT出端标签1、粘贴位置：图1①处，贴于OLT出端。
距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，OLT与下级设备的对应关系。
OLT下级可是本站基站机柜跳纤，也可是直熔至下端基站或者光交。
5、命名格式：本端信息(FR): OLT名称、序号，OLT的框、槽、PON口，远端信息(TO): 机房名称，ODF机柜、芯盘号，或纤盘芯数。
6、标签实例：FR：移动大楼OLT001/01-04TO：移动大楼基站03-01机柜3盘4芯5.2机房ODF入端标签1、粘贴位置：图1②处，ODF入端。
距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，ODF的上、下级设备关系，说明光缆路由信息。
5、命名格式：本端信息(FR)：ODF的上端OLT信息。
远端信息(TO): ODF下端的光交箱名称、芯盘号。
或远端信息(TO): 光缆段名称。
6、标签实例：FR：移动大楼OLT001/01-04TO：移动公司光交/GJ001-1盘1芯5.3机房ODF出端标签1、粘贴位置：图1③处，ODF出端，距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，ODF与下级设备的对应关系,说明光缆路由。
5、命名格式：本端信息(FR):ODF的纤盘芯数。
远端信息(TO):跳纤所至光交箱名称、芯盘号或者机架纤盘纤芯。
6、标签实例：FR：移动大楼基站03-01机柜3盘4芯TO：移动公司光交/GJ001-1盘1芯5.4光交箱熔纤盘入端标签〔机房ODF至光交〕1、粘贴位置：图1④处，光交箱熔纤盘入端，距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，光交箱初段的上级设备关系，说明光缆路由信息。
5、命名格式：本端信息(FR)：光交箱名称、芯盘号。
远端信息(TO): 光交上端OLT和ODF的纤盘芯数。
6、标签实例：FR：移动公司光交/GJ001-1盘1芯TO：移动大楼OLT001/01-04/03-01机柜3盘4芯5.5光交箱熔纤盘出端标签〔光交至一级分光器〕1、粘贴位置：图1⑤处，贴于光交熔纤盘出端，下行至一级分光器。
距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，光交箱芯盘与下级分光器对应关系。
5、命名格式：本端信息(FR):光交箱名称、编号、芯盘号，远端信息(TO):一级分光器名称、编号、端口号。
6、标签实例：FR：移动公司光交/GJ001-2盘1芯TO：移动公司光交/GJ001-POS001/IN015.6一级分光器入端标签1、粘贴位置：图1⑥处，贴于一级分光器入端。
距端口与线缆连接处3cm线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，一级分光器入端的上级设备〔如OLT、光交箱芯盘〕的对应关系、业务信息。
5、命名格式：本端信息(FR): 一级分光器编号、端口号。
远端信息(TO)：OLT名称、序号，OLT的框、槽、PON口。
业务: 一级分光器的覆盖X围。
〔类型1：该分光器端口全部用于同一小区〕或业务：会聚〔类型2：该级分光同时用于多个单位或小区〕6、标签实例：FR：移动公司光交/GJ001-POS001/IN01TO：移动大楼OLT001/01-04业务：武侯区凯丽滨江一期FTTH宽带小区或业务：会聚5.7一级分光器出端标签1、粘贴位置：图1⑦处，贴于一级分光器出端。
距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，一级分光器出端与下级设备〔光交箱或二级分光〕的对应关系、业务信息。
5、命名格式：本端信息(FR):一级分光器位置、编号、出端序号。
远端信息(TO)：光交箱芯盘号。
(类型1-老式跳纤光交。
一级分光器出口通过在本光交箱内跳纤的。
) 或TO:二级分光器位置、编号等。
(类型2-免跳接光交。
一级分光器出口直熔光缆连到下端二级分光器。
)6、标签实例：FR：移动公司光交/GJ001-POS001/OUT02TO：本光交5盘1芯或TO：移动公司宿舍1栋1单元2楼/GF001-POS002/IN015.8光交箱熔纤盘入端标签〔一级分光器下行至光交〕1、粘贴位置：图1⑧处，贴于光交箱芯盘尾纤。
距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，光交箱芯盘与上级分光器出端对应关系、业务信息。
5、命名格式：本端信息(FR): 一级分光器出口接的光交箱名称、芯盘号，或一级分光器下行至XX单位的终端盒名称、盘号等远端信息(TO)：一级分光器位置、名称、编号、出端序号。
6、标签实例：FR：移动公司光交/GJ001-6盘2芯TO：移动公司光交/GJ001-POS001/OUT025.9光交箱熔纤盘出端标签〔光交下行至二级分光器〕1、粘贴位置：图1⑨处，贴于光交箱芯盘尾纤，距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，ODF与下级设备的对应关系。
光交箱芯盘与下级分光器入端对应关系、业务信息。
5、命名格式：本端信息(FR):光交箱名称、芯盘号远端信息(TO)：二级分光器位置、名称、编号、出端序号。
6、标签实例：FR：移动公司光交/GJ001-6盘2芯TO：XX小区X栋X单元分纤箱-POS0015.10二级分光器入端标签1、粘贴位置：图1⑩处，贴于二级分光器的入端。
距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，二级分光器入端的上级设备〔如OLT，一级分光器〕的对应关系、业务信息。
5、命名格式：本端信息(FR): 二级分光器编号。
远端信息(TO)：二级分光上联一级分光的编号、出端口序号和OLT信息。
业务: 二级分光器覆盖X围。
〔类型1：该分光器端口全部用于同一小区〕或业务：会聚〔类型2：二级分光同时用于多个单位或小区〕6、标签实例：FR：GF001-POS002/IN01TO：移动大楼OLT001/01-04—移动公司光交/GJ001-POS001/OUT03业务：武侯区凯丽滨江一期6栋1单元3楼或业务：会聚5.11二级分光器出端标签1、粘贴位置：图1⑪处，贴于二级分光器的出端。
距端口与线缆连接处3cm的线缆局部。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*38mm+40mm4、标签要素：能清晰、准确标识，二级分光器出端号与用户的对应关系。
必须包含用户宽带账号、二级分光器编号和出端口号(为保障用户信息安全，防止标识用户某某、门牌等) 。
5、命名格式：本端信息(FR): 二级分光器编号/出端号远端信息(TO)：2096、标签实例：FR: POS002/OUT01TO:20971431685.12二级分光器标签(此功能开发中，仅供参考)1、粘贴位置：图1⑫处，贴于分纤箱门面板内中间位置。
如果分纤箱内有多个分光器，标签贴多个。
一个分光器一个标签。
2、标签字体：白底黑字，字体为黑体。
3、标签尺寸：25mm*75mm4、标签要素：能清晰、准确标识，分纤箱地址、编号、二级分光器编号。
通过手机扫描二维码，可访问资管系统查询本分光器的端口占用情况，上级OLT、上级分光器等信息。
5、命名格式：小区名称、楼栋单元号、楼层 + 分纤箱编号 + 二级分光器编号(须与资管系统一致)6、标签实例：某某市武侯区高升桥路1号1单元1楼/GF001-POS0025.13分纤箱〔DB箱〕标签1、粘贴位置：采用喷码方式，喷至分纤箱门面板的外面或内面。
2、标签字体：白底黑字，字体为黑体。
3、标签要素：能清晰、准确标识，分纤箱信息。
4、命名格式：地市+区县名.分纤箱地址/GF+序号(用拼音首字母缩写)5、标签实例：SNCS.JWY4DY2F/GF001(某某船山.锦卫苑4单元2楼/分纤箱001) 5.14其他机房、机架、机柜、设备、线缆标签要求参照通信设备线缆标签规范v1.0.0执行。
