鼠笼式三相异步电动机和绕线式三相异步电机区别
三相鼠笼式异步电动机的结构图解_New
三相鼠笼式异步电动机的结构图解————————————————————————————————作者：————————————————————————————————日期：三相鼠笼式异步电动机的结构图解异步电动机的主要结构是由定子和转子两部分组成，定、转子中间是空气隙。
此外，还有端盖、轴承、机座等部件，图1是三相鼠笼式异步电动机的结构图。
图1 三相鼠笼式异步电动机的结构图1．定子定子是异步电动机固定不动的部分。
由机座、定子铁芯和定子绕组组成。
机座是电动机的外壳，起着支撑电机的作用，通常用铸铁铸成。
大机座也有用钢板拼焊起来的。
定子铁芯是电动机磁路的一部分，装在机座内部。
它是一个中空圆柱体，外壁与机座配合，内壁开槽，槽内放定子绕组。
为了减少铁芯中的损耗，定子铁芯用0．5mm厚的硅钢片叠成。
三相异步电机的定子绕组并不是都按星形接法联接，只有在大容量高电压时，才按星形接法联接。
一般中、小容量低电压的异步电机，通常把三相绕组的六根线头引出来，在外面根据需要把它接成三角形或星形接法。
这样，既可以使电机适用于两种不同等级的电源电压，例如星形接法用于380V电源；三角接法就可以用于220V电源上，又能满足起动的要求，即设计成在三角接法时，用于380V电源，起动时，改成星形接法，达到降压起动的目的。
定子绕组用绝缘的铜导线绕成，嵌在定子槽内，绕组与槽壁间用绝缘材料隔开。
2．气隙异步电机的气隙比同容量直流电机的气隙要小得多，在中、小型异步电机中，一般为0．2～1．0mm。
这是因为异步电机的励磁电流是由电网供给的，气隙大时，励磁电流也就大，从而降低了电机的功率因数。
为了提高功率因数，应尽量把气隙做得小些。
但是气隙过小时，将使装配困难，运行不可靠，高次谐波磁场增强，从而使附加损耗增加。
3．转子电动机的转子是由转子铁芯、转子绕组和转轴组成的。
转子铁芯也是磁路的一部分，一般由硅钢片叠成，铁芯固定在转轴上。
转子绕组如果是绕线式的，它可以联成星形或三角形。
三相绕线式异步电动机的启动控制
三相绕线式异步电动机的启动控制绕线式异步电动机R与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组，启动时通常采用转子串电阻启动，或者是采用频敏变阻器启动。
一、绕线式异步电动机转子串电阻启动1.方法启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，此时S m=1，即最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。
随着电动机转速的升高，可变电阻逐级减小。
启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。
这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。
其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。
2.绕线式异步电动机转子串电阻启动控制线路串接在三相转子回路的启动电阻，一般接成星形。
利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。
图2-70绕线式异步电动机转子串电阻控制线路线路工作原理分析：与启动按钮SBl串接的接触器KMl、KM2、和KM3常闭辅助触头的作用是保证电动机在转子绕组中接入全部外加电阻的条件下才能启动。
如果接触器KMl、KM2、和KM3中任何—个触头因熔焊或机械故障而没有释放时，启动电阻就没有被全部接入转子绕组中，从而使启动电流超过规定的值。
把KMl、KM2和KM3的常闭触头与SBl串接在一起，就可避免这种现象的发生，因三个接触器中只要有一个触头没有恢复闭合，电动机就不可能接通电源直接启动。
停止时按下SB2即可。
二、转子回路串接频敏变阻器启动控制绕线式异步电动机转子绕组串接电阻的启动方法：若想获得良好的启动特性，一般需要较多的启动级数，所用电器多，控制线路复杂，设备投资大，维修不便，同时由于逐级切除电阻，会产生一定的机械冲击力。

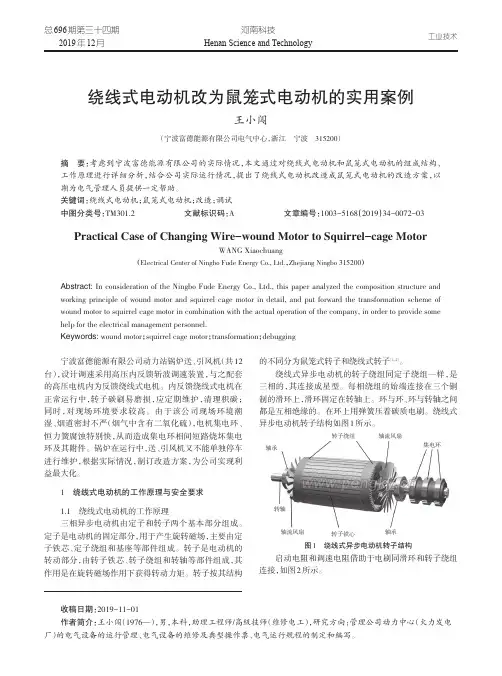

绕线式电动机改为鼠笼式电动机的实用案例
总696期第三十四期2019年12月河南科技Henan Science and Technology绕线式电动机改为鼠笼式电动机的实用案例王小闯（宁波富德能源有限公司电气中心，浙江宁波315200）摘要：考虑到宁波富德能源有限公司的实际情况，本文通过对绕线式电动机和鼠笼式电动机的组成结构、工作原理进行详细分析，结合公司实际运行情况，提出了绕线式电动机改造成鼠笼式电动机的改造方案，以期为电气管理人员提供一定帮助。
关键词：绕线式电动机；鼠笼式电动机；改造；调试中图分类号：TM301.2文献标识码：A文章编号：1003-5168（2019）34-0072-03 Practical Case of Changing Wire-wound Motor to Squirrel-cage MotorWANG Xiaochuang（Electrical Center of Ningbo Fude Energy Co.,Ltd.，Zhejiang Ningbo315200）Abstract:In consideration of the Ningbo Fude Energy Co.,Ltd.,this paper analyzed the composition structure and working principle of wound motor and squirrel cage motor in detail,and put forward the transformation scheme of wound motor to squirrel cage motor in combination with the actual operation of the company,in order to provide some help for the electrical management personnel.Keywords:wound motor；squirrel cage motor；transformation；debugging宁波富德能源有限公司动力站锅炉送、引风机（共12台），设计调速采用高压内反馈斩波调速装置，与之配套的高压电机内为反馈绕线式电机。
三相异步电动机的分类(很详细的资料)
三相异步电动机的分类、结构、铭牌一、三相异步电动机的分类1、按三相异步电动机的转子结构形式可分为鼠笼式电动机和绕线式电动机。
2、按三相异步电动机的防护型式可分为开启式（IP11）三相异步电动机、防护式三相异步电动机（IP22及IP23）、封闭式三相异步电动机（IP44）、防爆式三相异步电动机。
开启式（IP11）：价格便宜，散热条件最好，由于转子和绕组暴露在空气中，只能用于干燥、灰尘很少又无腐蚀性和爆炸性气体的环境。
防护式（IP22及IP23）：通风散热条件也较好，可防止水滴、铁屑等外界杂物落入电动机内部，只适用于较干燥且灰尘不多又无腐蚀性和爆炸性气体的环境。
封闭式（IP44）：适用于潮湿、多尘、易受风雨侵蚀，有腐蚀性气体等较恶劣的工作环境，应用最普遍。
3、按三相异步电动机的通风冷却方式可分为自冷式三相异步电动机、自扇冷式三相异步电动机、他扇冷式三相异步电动机、管道通风式三相异步电动机。
4、按三相异步电动机的安装结构形式可分为卧式三相异步电动机、立式三相异步电动机、带底脚三相异步电动机、带凸缘三相异步电动机。
5、按三相异步电动机的绝缘等级可分为E级、B级、F级、H级三相异步电动机。
6、按工作定额可分为连续三相异步电动机、断续三相异步电动机、间歇三相异步电动机。
二、三相异步电动机的结构（一）定子（静止部分）1、定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。
构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。
定子铁心槽型有以下几种：半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。
一般用于小型低压电机中。
半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。
所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。
开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。
2、定子绕组作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。
电工学课后第1-6章习题答案
2010年《电工学》习题（上）解答 第1章 电路定律及分析方法习题解答一、单项选择题1．图示电阻元件R 消耗电功率10W ，则电压U 为（ A ）。
A ）-5V B ）5V C ）20VUR 题1图2．在图示的电路中，A 点的电位V A 为( C )。
A ）2 V B ）-4 V C ） -2 V－ 2 k 7 k ΩΩ题2图3．在图示电路中，U 、I 的关系式正确的是( B )。
A ）U = (I S + I )R 0 B ）U = (I S －I )R 0 C ）U = (I - I S )R 0R L题3图I 2题4图4．图示电路中电流I 2为( C )。
A ）7AB ）3AC ）-3A5．理想电流源的外接电阻越大，则它的端电压( A )。
A ）越高 B ）越低 C ）不能确定6．图示电路中，用一个等效电源代替，应该是一个( B )。
A ）2A 的理想电流源 B ）2V 的理想电压源 C ）不能代替，仍为原电路2 V题6图7．把图1所示的电路改为图2的电路，其负载电流I 1和I 2将( B )。
A ）增大B ）不变C ）减小221Ω2V 2A图 1图 2+题7图8．图示电路中，供出功率的电源是( A )。
A ）理想电压源 B ）理想电流源C ）理想电压源与理想电流源U4VS题8图S题9图9．在图示电路中，各电阻值和U S 值均已知。
欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( B )。
A ）4和3 B ）3和3 C ）3和410．在计算线性电阻电路的电压和电流时，用叠加原理。
在计算线性电阻电路的功率时，加原理( B )。
A ）可以用 B ）不可以用 C ）有条件地使用11．在图示电路中，已知U S =12V ，I S =2A 。
A 、B 两点间的电压U AB 为( A )。
A ）-18VB ）18VC ）-6VU I SS+题11图SA题12图12．在图示电路中，当开关S 闭合时A 点的电位V A ( C )。
三相异步电动机的结构和工作原理
•
n=(1-s)n1
2024/9/28
24
5.4.3异步电动机旳三种运营状态
根据转差率大小和正负情况，异步电动机运营、发运营 和电磁制动运营三种运营状态。
1. 电动机运营状态 当异步电动机作电动机运营时，电磁转矩为驱动性质，电磁 转矩克服负载制动转矩而做功，把从定子吸收旳电功率转变 成机械功率从定子输出。电动机转速n与定子旋转磁场转速 N1同方向，且实际方向取决与负载大小。
•
S=n1-n/n1
• 电动机转速为nN时旳转差率称为额定转差率sN。
• 异步电动机带额定负载时，转差率很小，一般SN在
0.01~0.06之间。因为转差率反应了转子与旋转磁场之间
旳相对运动，故s旳大小对异步电动机转子电动势、电流、
功率因数等物理量都有直接影响，转差率s是异步电动机
旳一种主要参数。
• 根据转速差s，能够求电动机旳实际转速n，即
• 因鼠笼式转子构造简朴、制造以便、运营可靠，所 以得到广泛应用。
2024/9/28
9
• （2）绕线式转子绕组
•
绕线式转子绕组与定子绕组相同，也是制成三相绕组，一项接成Y
形，三根引出线分别接到转轴上彼此绝缘旳三个集电环上，经过电刷装置
与外部电路相连。转子绕组回路串入三项可变电阻旳目旳是为了改善起动
2024/9/28
11
2024/9/28
12
2024/9/28
13
2024/9/28
14
2024/9/28
15
2024/9/28
16
2024/9/28
17
2024/9/28
18
2024/9/28
19
5.4三相异步电动机旳工作原理及运营状态
三相异步电动机效率计算公式
三相异步电动机效率计算公式三相异步电动机是一种常见的电动机，它的效率计算是电机性能评价的重要指标之一。
本文将详细介绍三相异步电动机效率计算公式，希望对爱好电机学习的读者有所帮助。
首先，我们先来了解一下三相异步电动机的类型。
三相异步电动机是一种最常见的交流电机，它由固定部分和转子部分组成。
根据转子类型的不同，三相异步电动机可以分为两种类型：鼠笼式异步电动机和绕线式异步电动机。
鼠笼式异步电动机和绕线式异步电动机在结构上有所不同，但它们的效率计算公式是相同的。
计算电机效率的公式是：η = Pout / Pin × 100%其中，η表示电机的效率，Pout表示电机输出的有用功率，Pin表示电机输入的总功率。
在三相异步电动机中，电机的输入功率可以通过以下公式计算：Pin = √3 × V × I × cos(φ)其中，V表示电机的额定电压，I表示电机的额定电流，φ表示电机的功率因数。
电机的输出功率可以通过以下公式计算：Pout = 2 × π × n × T / 60其中，n表示电机的转速，T表示电机的输出扭矩。
需要注意的是，这些公式中的一些参数需要通过实际测试获得。
例如，电机的额定电压和电流可以从电机的额定功率、额定电压和额定效率推算出来；而电机的输出扭矩和转速可以通过测量电机输出端的力矩和转速得出。
三相异步电动机的效率是电机性能评价的重要指标之一，它不仅关系到电机的能效，也影响到电机的使用寿命和运行稳定性。
通过使用上述公式进行计算，可以更加准确地评估电机的性能和优化电机的使用。
异步电动机题目精典
080901A070101CB###0026001鼠笼式、绕线式异步电动机区别在于( )。
(a)定子结构 (b)转子结构 (c)定子和转子的结构均080901A070101CB###0026002变极对数的多速电动机的结构属于( )三相异步电动机。
(a)鼠笼式 (b)绕线式 (c)罩极080901A070101CB###0026003三相绕线式异步电动机的定子绕组与转子绕组的极对数( )。
(a)必须相等 (b)不必须相等 (c)不相等080901A070101CA###0026051三相绕线式异步电动机转子上的三个滑环和三个电刷的功用是( )。
(a)连接三相电源给转子绕组通入电流 (b)通入励磁电流 (c)连外接三相电阻器，用来调节转子电路的电阻080901A070201AC###0026052额定电压为660/380V 的三相异步电动机，其连接形式在铬牌上表示为( )。
(a)Y /∆ (b)∆/Y (c)∆⋅Y080901A070201AD###0026053额定电压为380/220V 的三相异步电动机，在接成Y 形和接成∆形两种情况下运行时，其额定输出功率P Y 和P ∆的关系是( c)。
(a)P P ∆=3Y(b)P P Y =3∆(c)P P Y =∆080901A070201AD###0026054额定电压为380/220V 的三相异步电动机，在接成Y 形和接成∆形两种情况下运行时，其额定电流I Y 和I ∆的关系是( )。
(a)I I ∆=3Y(b)I I Y =3∆(c)I I Y =∆080901A070301AA###0026101三相异步电动机的同步转速决定于( )。
(a)电源频率 (b)磁极对数 (c)电源频率和磁极对数080901A070302AB###0026102三相异步电动机的转速越高，其转差率( )。
(a)越大 (b)越小 (c)不变080901A070301AA###0026103三相异步电动机的旋转方向决定于( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鼠笼式三相异步电动机和绕线式三相异步电机区别和应用
1、结构的区别：
1）鼠笼绕组；
2）绕线绕组，有滑环；
2、机械性能的区别：
1）结固；
2）高速不结固；
3、安全性的区别：
1）安全；
2）电刷有火花，有火灾、爆炸危险；
4、机械特性的区别：
1）机械应特性，即恒速；
2）软特性，可小范围调速；
5、启动性能：
1）启动电流大，转矩小；
2）启动转矩大，可以达到最大转矩，启动电流小；
6、应用：
1）适用恒速要求硬特性的场合；
2）使用调速软特性的场合，如起重机！
7、起动原理：
1）减压启动；
2）改变转差率调速起动；
绕线电机和鼠笼电机有什么区别 ?
三相异步电动机由定子和转子两个基本部分组成.定子是电动机的固定部分,用于产生旋转磁场,主要由定子铁芯、定子绕组和基座等部件组成.转子是电动机的转动部分,由转子铁芯.转子绕组和转轴等部件组成.其作用是在旋转磁场作用下获得转动力矩.转子按其结构的不同分为鼠笼式转子和绕线式转子。
1.鼠笼式转子:转子绕组由插入转子槽中的多根导条和两个环行的端环组成.若去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组.中小型转子一般采用铸铝方式。
对于100KW以上的电动机采用铜条和铜端环焊接而成。
鼠笼型异步电机转子相数就是鼠笼转子上的导条数,每相匝数等于1/2匝.转子绕组不用对地绝缘.转子极对数是靠定子绕组磁动势异步而得的,因此它始终与定子绕组的极对数相等,与鼠笼转子的导条数无关。
鼠笼型异步电动机常用启动方法:
直接启动.降压启动.变频启动.或软启动器启动.
2. 绕线式转子:绕线式转子的绕组和定子绕组相似,中型电动机多采用双层绕组,三相绕组连接成星形,三根端线连接到装在转轴上的三个铜(或钢)滑环上,通过电刷与外电路相连接. 绕线型异步电机转子绕组的相数、极对数总是跟定子相同,每相的匝数相对较多,感应电势较大,转子绕组对地绝缘需绝缘. 绕线式异步电动
机常用启动方法：
绕线式异步电动机启动时通常采用直接启动.转子串电阻启动,或者是采用频敏变阻器启动.可不要多此一举用变频启动.或软启动器启动
1:区别：
鼠笼式和绕线式三相异步电动机是指三相异步时机的转子的形式是绕线式的，或是鼠笼式的，
它们的启动方式稍有不同，首先是它们都可以直接起动，其次是鼠笼式的异步电动机因为它的
转子的结构的原因，它必须要借助于外接设备（自藕变压器或接触器）才能实现降压起动，绕线式
的异步电动机除了可以借助外接设备实现降压起动之外，还赖以通过调节转子电流来实现降压起动
（在转子回程串联有调节电阻）。
运行时的区别也是这样的，其余的就都是一样. 2：启动方式：
原始的降压启动方法都过时了，现在大部分是软启动器和变频器。
大功率电机如果启动不濒繁且不改变电机转速，使用软启动器就行。
如果电机启动频繁而且还需要转速改变，则使用变频器。
不过变频器比软启动器贵很多。
1)星－三角启动器是一个较早的解决办法。
在启动过程中，电网的相位接头和中性接头之间，电动机定子绕组与启动器进行星型连接，
从而可以降低电动机电压，及至降低电流大约(图1);一旦克服主惯量之后，电动机定子绕组在电网相位接头之间的连接就呈三角形，
以获得满电压和功率。
然而，这种启动器不能从根本上消除机械和电气瞬变现象，只能使其稍微减弱, 使他们穿过时间轴上的两个点——从随后的星－三角切换至原点。
2）另一个早期的解决办法就是滑环电动机，该电动机由一个经滑环与转子电路连接的启动变阻器启动。
采用这种方法，虽然电动机的扭矩仍能维持在足以启动负荷的必要水平，但启动电流已经降低了。
3）频率转换器从技术来说要优于上述两种解决方法：因为它可以在电动机从启动到正常运行再到停机的
每一次运行循环中，对转速、扭矩和功率等所有相对变量进行精确控制；另一个重要的优点就是其控制
设备为静态，即没有移动部件。
其可靠性因而也提高了，维护工作量很小。
然而，频率转换器的缺点是前期投资成本相对过大，这一点限制了其在很多领域的应用。
3）软启动器于20世纪70年代末到80年代初投入市场，它与频率转换器相似，同样以电子和可控硅为基础。
可以这样说，它填补了星－三角启动器和频率转换器在功能实用性和价格之间的鸿沟。
采用软启动器，
可以控制电动机的电压，使其在启动过程中逐渐地升高，很自然地限制启动电流。
这就意味着电动机可以平稳地启动，机械和电应力也降至最小；该装置还有一种附带的功能，即可用来
“软”停机。
然而软启动器仍有一个缺陷，那就是不能长时间用于启动扭矩要求很高的电动机驱动装置上。
这种局限性主要因为，软启动器实际上是靠将自身电压斜坡式抬升至最大值
(而在停机过程中又逐渐下降至设定的关机水平)来完成工作。
由于扭矩与电压平方成正比，连接电动机
不能从一开始就达到最大扭矩，因此，软启动器更适合于水泵、风扇、传送带、电梯等轻型易启动的设备。
ABB自从20世纪80年代初就开始研制生产软启动器，最新的PS S系列在许多方面进行了改进，适用于
电流3～515A，电源电压208～690V的电动机。
具有集成化、易于安装、设置方便、使用固态电路等特点。
首先说明一点，在不带负荷和电源容量足够大的情况下，任何电机都可以全压启动。
1.启动方式区别：
鼠笼式电机是通过改变定子电压实行减压启动，常用方法星角转换启动，自耦减压启动等
绕线式电机是通过改变转子电阻进行启动，属于全压启动，常用方法液阻启动，频敏启动等
2.应用及其场合通过原理阐述如下：鼠笼式电机构造简单，应用比较广泛
绕线式电机启动转矩相对较大，适用于对启动转矩要求比较大的机械设备（如果在启动转矩要求比较大的机械设备，如果适用鼠笼式电机提供动力，非但无法启动，还可能会烧坏电机）鼠笼式转子用铜条安装在转子铁芯槽内，两端用端环焊接，形状像鼠笼。
中小型转子一般采用铸铝方式。
绕线式转子的绕组和定子绕组相似，三相绕组连接成星形，三根端线连接到装在转轴上的三个铜滑环上，通过一组电刷与外电路相连接。
由于鼠笼式电机结构简单、价格低,控制电机运行也相对简单,所以得到广泛采用.而绕线式电动机结构复杂，价格高,控制电机运行也相对复杂一些,其应用相对要少一些.但绕线式电动机因为其启动,运行的力矩较大,一般用在重载负荷中.
定子是电动机的固定部分，用于产生旋转磁场，主要由定子铁芯、定子绕组和基座等部件组成。
转子是电动机的转动部分，由转子铁芯、转子绕组和转轴等部件组成，其作用是在旋转磁场作用下获得转动力矩。
转子按其结构的不同分为鼠笼式转子和绕线式转子。
鼠笼式转子用铜条安装在转子铁芯槽内，两端用端环焊接，形状像鼠笼。
中小型转子一般采用铸铝方式。
绕线式转子的绕组和定子绕组相似，三相绕组连接成星形，三根端线连接到装在转轴上的三个铜滑环上，通过一组电刷与外电路相连接。
鼠笼式电机结构简单、价格低。
绕线式电动机结构复杂，价格高。
鼠笼式转子用铜条安装在转子铁芯槽内，两端用端环焊接，形状像鼠笼。
中小型转子一般采用铸铝方式。
绕线式转子的绕组和定子绕组相似，三相绕组连接成星形，三根端线连接到装在转轴上的三个铜滑环上，通过一组电刷与外电路相连接。
鼠笼式电机结构简单、价格低。
绕线式电动机结构复杂，价格高。
个人实
际中接触到的基本上都是应用较广泛的鼠笼式三相异步电机，对绕线式异步电机，仅有一些了解，常用的启动方式是，转子串电阻启动，启动转矩与鼠笼式相比，输出转矩大。
鼠笼式电机启动方式，常见的有全压启动、星-三角启动、软启动、变频启动。
