螺丝孔与螺丝配合
五金紧固方式
五金紧固方式五金紧固方式是指使用五金紧固件将两个或多个零部件连接在一起的方法。
五金紧固件包括螺丝、螺母、螺栓、螺钉、垫圈等。
在各个行业，五金紧固方式都是不可或缺的。
下面将介绍几种常见的五金紧固方式。
一、螺栓紧固螺栓紧固是一种常见的五金紧固方式。
螺栓由螺杆和螺母组成，通过将螺杆穿过要连接的零部件，然后加上螺母进行紧固。
螺栓紧固具有强度高、可拆卸性好的特点，广泛应用于机械设备、建筑工程等领域。
二、螺丝紧固螺丝紧固是一种常见的五金紧固方式。
螺丝是一种带有螺纹的紧固件，通过将螺丝旋入预先打孔的零部件中，实现连接的目的。
螺丝紧固适用于各种材料的连接，如木材、金属、塑料等。
三、螺母紧固螺母紧固是一种常见的五金紧固方式。
螺母是一种带有内螺纹的紧固件，通过将螺母旋入螺栓或螺丝上，与零部件紧密连接。
螺母紧固常用于配合螺栓或螺丝进行连接，以增加紧固力和稳定性。
四、螺钉紧固螺钉紧固是一种常见的五金紧固方式。
螺钉是一种带有外螺纹的紧固件，通过将螺钉旋入预先打孔的零部件中，实现紧固。
螺钉紧固广泛应用于家具、电器、汽车等领域，具有紧固效果好、安装方便的特点。
五、垫圈紧固垫圈紧固是一种常见的五金紧固方式。
垫圈是一种圆形的金属片，用于增加紧固件与零部件之间的接触面积，分散压力，避免松动。
垫圈广泛应用于各个行业，如机械、汽车、建筑等。
总结起来，五金紧固方式是各个行业中常用的连接方法，包括螺栓紧固、螺丝紧固、螺母紧固、螺钉紧固和垫圈紧固。
选择合适的紧固方式可以确保连接的稳固性和可靠性。
在使用五金紧固方式时，需要注意选择合适的规格和材质，以及正确的紧固力度，以确保连接的质量和安全性。
常用螺栓基础知识简介
常用螺栓基础知识简介集团技改部李晓涛2015/5/13只有深入去了解每种螺丝钉的作用，才能准确扭紧岗位上的每棵螺钉，从而取得独特价值。
----题记来公司有一段时间了，在工作过程中逐渐发现一些小零件使用往往容易被忽视。
在此对一些我司常用螺栓及相关配件的基础知识做一些介绍，让使用及设计者能更好的使用螺栓—这个工业之米。
一、螺栓定义与分类配用螺母的圆柱形带螺纹的紧固件。
按连接的受力方式：分普通螺栓和铰制孔螺栓。
按头部形状分：有六角头的、圆头的、沉头的等。
二、螺栓代号解释例1：M10X1LH-6h-SM代表公制三角螺纹(其它符号如Tr代表梯形螺纹)，公称大径为10、细牙螺距P=1.0mm，LH代表左旋，中径公差带为6h 外螺纹，S表示短的旋合长度。
说明：粗牙不需标明螺距，中等旋合长度以及右旋不需标明。
例2：螺纹规格d=M12、公称长度L=80mm、性能等级10.9级、表面氧化、产品等级为A级的六角头螺栓：完整标记为：GB/T5783-2000-M12X80-10.9-A-O三、螺栓性能等级和产品等级等级不同价格有差异，使用工况不同等级需求不同。
所以在选用时需注意区分。
1、螺栓的产品等级分为a、b、c三级。
其中a级最精确，c级精度最差。
a级用于承载较大，要求精度高或受冲击、振动载荷的场合。
2、螺栓的性能等级有3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
在螺栓头部往往会有标示，如我司常见有DN 4.6 YB4.8 NBZD10.9字样。
其中开头字母为生产厂家代号。
例如：性能等级10.9级高强度螺栓其含义是：其材料经过热处理后，能达到：○1螺栓材质公称抗拉强度达1000MPa级；○2螺栓材质的屈强比值为0.9；螺栓材质的公称屈服强度达1000×0.9=900MPa级。
螺纹连接件及其连接的画法
螺栓连接通常由螺栓和螺母组成，通过将螺栓穿过被连接件上的孔洞，然后旋 紧螺母，使被连接件紧密结合在一起。在画法上，需要画出螺栓和螺母的形状、 尺寸以及被连接件上的孔洞位置。
实例二：螺柱连接的画法
总结词
螺柱连接是一种常见的垂直连接方式，通过螺柱和螺母的配合实现两个部件的紧 固连接。
详细描述
螺柱连接通常由螺柱、螺母和垫圈组成，通过将螺柱旋入被连接件的一端，然后 加上垫圈和螺母，使被连接件紧密结合在一起。在画法上，需要画出螺柱、螺母 和垫圈的形状、尺寸以及被连接件上的孔洞位置。
螺纹连接件的标注方法
尺寸标注
根据需要标注各部分的尺寸，如螺栓长度、直径 等。
公差标注
根据连接件的实际需求，标注必要的公差，如螺 栓与螺孔的配合公差等。
标记标注
在图纸上标注各连接件的名称或代号，以便识别 和管理。
03
螺纹连接件的安装与维护
螺纹连接件的安装步骤
清理连接表面
确保连接表面干净、无油污、 无锈迹，以便螺丝顺利拧入。
02
03
螺丝松动
拧紧螺丝或增加防松装置， 如弹簧垫圈。
螺纹损坏
修复或更换损坏的螺纹部 分，保持表面光洁。
安装困难
清理连接表面，确保螺丝 和螺孔对齐，必要时可加 润滑剂。
04
螺纹连接件的设计与优化
螺纹连接件的设计原则
功能性原则
可靠性原则
确保螺纹连接件能够满足使用要求，如承 受足够的载荷、保证密封性等。
定期检查
定期检查螺纹连接件的使用情况，发 现松动或损坏应及时处理。
防腐蚀处理
对金属螺纹连接件进行防锈、防腐蚀 处理，以延长其使用寿命。
更换损坏件
对于损坏或磨损严重的螺纹连接件应 及时更换，防止影响设备的正常运行。
螺钉紧固、问题及措施.
11 1
22 2
测力矩 扳手
螺纹的防松
1、防松目的 实际工作中，外载荷有振动、变化、材料高温蠕变等会造成 摩擦力减少，在螺纹副中，正压力在某一瞬间消失、摩擦力为 零，从而使螺纹联接松动，如经反复作用，螺纹联接就会松驰 而失效。因此，必须考虑防松设计，否则会影响整机或部件的 正常工作，甚至造成事故。 2、防松原理 消除（或限制）螺纹副之间的相对运动，或增大相对运动的 难度。 3、防松办法及措施
内螺纹加工
车床加工外螺纹
螺纹的旋向
螺纹分为左旋螺纹和右 旋螺纹两种。 顺时针旋转时旋入的螺 纹是右旋螺纹； 逆时针旋转时旋入的螺 纹是左旋螺纹。 工程上常用右旋螺纹。
力矩检测原理
测力矩板手—测出预紧力矩，如左图： 定力矩板手—达到固定的拧紧力矩T 时，弹簧受压将自动打滑，如右图： 测量预紧前后，螺栓伸长量—精度较高。
a
a a
a
l1
l1 l1 l1
螺栓联接
普通螺栓联接 绞制孔螺栓联接
间隙
无间隙
精密连接用
钉头
螺杆 带保险孔的螺栓
带保险孔的螺栓
四方头螺栓与六角头 螺栓比较，与扳手的 配合更为可靠，不易 打滑，但装配空间要 求比六角头要大。
双头螺柱联接
2、双头螺栓联接
dd d
H H H l2 l2l22
— 螺杆两端无钉头，但均有螺 纹，装配时一端旋入较厚的被 联接件作为永久固定端，零件 较薄的另一端则配以螺母。适 于经常拆卸，只需拆装螺母即 可，不必将双头螺栓从较厚的 被联接件中拧出。
止动垫圈
开口销与槽形螺母
开口销
开槽螺母 与开口销
圆螺母 与止动垫圈

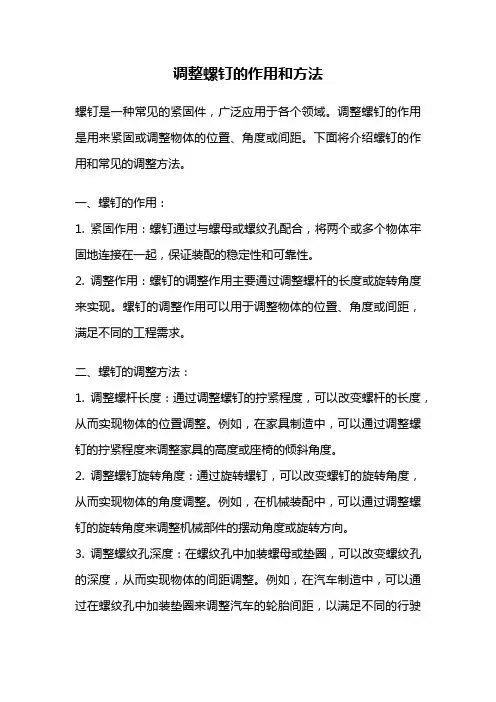

调整螺钉的作用和方法
调整螺钉的作用和方法螺钉是一种常见的紧固件，广泛应用于各个领域。
调整螺钉的作用是用来紧固或调整物体的位置、角度或间距。
下面将介绍螺钉的作用和常见的调整方法。
一、螺钉的作用：1. 紧固作用：螺钉通过与螺母或螺纹孔配合，将两个或多个物体牢固地连接在一起，保证装配的稳定性和可靠性。
2. 调整作用：螺钉的调整作用主要通过调整螺杆的长度或旋转角度来实现。
螺钉的调整作用可以用于调整物体的位置、角度或间距，满足不同的工程需求。
二、螺钉的调整方法：1. 调整螺杆长度：通过调整螺钉的拧紧程度，可以改变螺杆的长度，从而实现物体的位置调整。
例如，在家具制造中，可以通过调整螺钉的拧紧程度来调整家具的高度或座椅的倾斜角度。
2. 调整螺钉旋转角度：通过旋转螺钉，可以改变螺钉的旋转角度，从而实现物体的角度调整。
例如，在机械装配中，可以通过调整螺钉的旋转角度来调整机械部件的摆动角度或旋转方向。
3. 调整螺纹孔深度：在螺纹孔中加装螺母或垫圈，可以改变螺纹孔的深度，从而实现物体的间距调整。
例如，在汽车制造中，可以通过在螺纹孔中加装垫圈来调整汽车的轮胎间距，以满足不同的行驶要求。
三、调整螺钉的注意事项：1. 选择合适的螺钉尺寸和类型：在进行螺钉调整之前，首先要选择合适的螺钉尺寸和类型。
不同的工程需求需要不同规格的螺钉，选择合适的螺钉可以提高调整效果和可靠性。
2. 使用正确的工具：进行螺钉调整时，要使用正确的工具，如扳手、螺丝刀或螺纹工具。
使用适当的工具可以保证螺钉的调整准确性和安全性。
3. 控制拧紧力度：在调整螺钉时，要注意控制拧紧力度，不要过紧或过松。
过紧可能导致螺纹损坏或物体变形，过松则会影响螺钉的紧固效果。
4. 定期检查和调整：由于使用环境和负荷的变化，螺钉的调整可能会发生松动或变形。
为了保证装配的稳定性和可靠性，应定期检查和调整螺钉，确保其处于良好的工作状态。
螺钉作为一种紧固件，不仅可以用于连接物体，还可以通过调整螺杆的长度或旋转角度来实现物体的位置、角度或间距调整。
塑料螺丝底孔计算公式
塑料螺丝底孔计算公式在工程设计和制造中，螺丝是一种常用的连接元件。
它可以将两个或多个零件牢固地连接在一起，是机械装配中不可或缺的一部分。
而塑料螺丝则是一种常见的螺丝材料，它通常用于连接塑料零件，具有轻便、耐腐蚀等优点。
在使用塑料螺丝时，我们需要计算螺丝的底孔尺寸，以确保螺丝能够正确地连接零件并承受所需的载荷。
本文将介绍塑料螺丝底孔计算的公式和方法。
首先，我们需要了解塑料螺丝的基本结构。
塑料螺丝通常由螺纹部分和底孔部分组成。
螺纹部分用于与螺母或螺纹孔配合，而底孔部分则用于穿过连接零件并承受载荷。
底孔的尺寸需要根据螺丝的直径和材料的特性来计算，以确保连接的牢固性和稳定性。
塑料螺丝的底孔计算公式如下：底孔直径 = 螺丝直径螺丝螺纹直径。
其中，底孔直径表示底孔的直径，螺丝直径表示螺丝的直径，螺丝螺纹直径表示螺丝螺纹的直径。
在计算底孔直径时，我们需要考虑螺丝的直径和螺纹的直径。
螺丝的直径通常是指螺丝的外径，而螺丝螺纹的直径则是指螺纹的直径。
根据这两个参数，我们可以计算出底孔的直径，以便正确地安装塑料螺丝。
除了底孔直径，我们还需要考虑底孔的深度。
底孔的深度取决于连接的零件厚度和所需的螺丝穿透深度。
通常情况下，底孔的深度应略大于螺丝的穿透深度，以确保螺丝能够完全穿透连接零件并与螺母或螺纹孔配合。
在实际应用中，我们还需要考虑塑料螺丝的材料特性和使用环境。
塑料螺丝通常具有较低的强度和硬度，因此在计算底孔尺寸时需要谨慎考虑载荷和使用环境，以确保连接的牢固性和稳定性。
总之，塑料螺丝底孔的计算公式是一种重要的工程计算方法，它能够帮助我们正确地安装塑料螺丝并确保连接的牢固性和稳定性。
在实际应用中，我们需要根据螺丝的直径、螺纹的直径和连接零件的厚度来计算底孔的尺寸，并考虑塑料螺丝的材料特性和使用环境，以确保连接的可靠性和安全性。
希望本文对您有所帮助，谢谢阅读！。
紧固螺钉螺栓作业指导书
紧固螺钉螺栓作业指导书Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】1 目的在装配过程中，为保证工件与工件之间连接牢固，使设备能够正常稳定运转，生产任务有序进行，特做出此操作规程。
2 范围本文件仅适用生产设备的紧固件生产装配工作。
3 规范性引用文件无4 术语和定义无 5 职责本部门装配人员在生产过程中必须遵守本管理制度，装配组长需要对生产过程进行监督和人员调度。
6 紧固件操作要求 螺纹连接的技术要求螺钉、螺栓和螺母紧固时严禁打击。
紧固后螺钉槽、螺母和螺钉、螺栓头不得损坏。
螺钉扭紧后必须使用记号笔作以下标记：正确（√） 错误（X ）螺钉 被连接件 记号线班组长和工艺必须使用扭矩扳手对已拧的螺钉进行抽检，抽检比例不得低于20%（常用螺栓扭矩表见附图1，不锈钢螺钉相当于级）。
同一零件用多个螺钉或螺栓紧固时，各个螺钉或螺栓需要按一定顺序（一般为对角顺序）逐步拧紧，如有定位销，应从靠近定位销的螺钉或螺栓开始，如下图：用双螺母时，应该先装薄螺母，两个螺母对顶拧紧，使螺栓在旋合断内受拉而螺母受压，构成螺纹连接副纵向压紧；先用最大拧紧力矩的80%拧紧里面的螺母，再用100%的拧紧力矩(常用螺栓扭矩表见附图1，不锈钢螺钉相当于级)拧紧外面的螺母。
螺钉螺栓和螺母拧紧后，其支承面应与被紧固零件贴合沉头螺钉拧紧后，钉头不得高出沉孔断面。
所有螺钉、螺栓及螺母紧固之后必须进行用红色记号标记，用于查漏。
预防不锈钢螺钉螺栓锁死问题．1正确选择适合长度的螺钉，螺栓。
如螺丝的抗拉强度与螺母保证的载荷，螺杆的长度要适当，以弹垫圈压平后，露出2-4个牙距为准。
使用前看螺纹孔间是否有铁屑或污垢，有则清理干净。
旋入螺钉螺栓及螺母是的力度要适当，不要过大或者过快，速度过快会使温度急速上升而导致锁死。
用力的方向，螺母必须垂直于螺丝孔的轴线进行拧入，同时加平垫圈，能有效的防止锁紧问题。
紧固螺钉,螺栓作业指导书
1 目的在装配过程中，为保证工件与工件之间连接牢固，使设备能够正常稳定运转，生产任务有序进行，特做出此操作规程。
2 范围本文件仅适用生产设备的紧固件生产装配工作。
3 规范性引用文件无4 术语和定义无5 职责本部门装配人员在生产过程中必须遵守本管理制度，装配组长需要对生产过程进行监督和人员调度。
6 紧固件操作要求6.1 螺纹连接的技术要求6.1.1 螺钉、螺栓和螺母紧固时严禁打击。
紧固后螺钉槽、螺母和螺钉、螺栓头不得损坏。
6.1.2 螺钉扭紧后必须使用记号笔作以下标记：正确（√）错误（X ）6.1.3班组长和工艺必须使用扭矩扳手对已拧的螺钉进行抽检，抽检比例不得低于20%（常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级）。
6.1.4 同一零件用多个螺钉或螺栓紧固时，各个螺钉或螺栓需要按一定顺序（一般为对角顺序）逐步拧紧，如有定位销，应从靠近定位销的螺钉或螺栓开始，如下图：6.1.5 用双螺母时，应该先装薄螺母，两个螺母对顶拧紧，使螺栓在旋合断内受拉而螺母受压，构成螺纹连接副纵向压紧；先用最大拧紧力矩的80%拧紧里面的螺母，再用100%的拧紧力矩(常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级)拧紧外面的螺母。
6.1.6螺钉螺栓和螺母拧紧后，其支承面应与被紧固零件贴合6.1.7沉头螺钉拧紧后，钉头不得高出沉孔断面。
6.1.8 所有螺钉、螺栓及螺母紧固之后必须进行用红色记号标记，用于查漏。
6.2 预防不锈钢螺钉螺栓锁死问题6.2．1正确选择适合长度的螺钉，螺栓。
如螺丝的抗拉强度与螺母保证的载荷，螺杆的长度要适当，以弹垫圈压平后，露出2-4个牙距为准。
6.2.2使用前看螺纹孔间是否有铁屑或污垢，有则清理干净。
6.2.3旋入螺钉螺栓及螺母是的力度要适当，不要过大或者过快，速度过快会使温度急速上升而导致锁死。
6.2.4 用力的方向，螺母必须垂直于螺丝孔的轴线进行拧入，同时加平垫圈，能有效的防止锁紧问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两种方式产生螺纹
A).螺纹成型
当螺纹旋入塑胶柱时，是通过冷流加工（俗称挤压）来产生螺纹的，塑胶会产生局部变形而不是被切削，故，称之为螺纹成型。
（无碎屑产生）
B).螺纹切削
当螺纹切削螺旋前进时,它会切削部分内塑胶壁，而完成工作，这样就会产生螺纹及一些碎屑。
Tip 说明: 通常热塑性材料的螺纹是------螺纹成型。
热固性材料的螺纹是------螺纹切削.
还有种分发就是根据材料的挠曲模量来分析螺纹成型<2000 MPa < 螺纹切削.
2.塑胶螺丝柱参考尺寸.
A = 公称直径X 外径系数,
B = 公称直径+ 约0.2mm,
C = 公称直径X 孔系数,
D = 公称直径X 螺纹深度系数
3. 扭力问题
经验值
4.案例比较.
(俗语不怕不识货,就怕货比货)我先扔
比较的优点:
A. 尺寸尽量小。
一般大于公称直径X 螺纹深度系数+1~2mm,比左边的好处就是，螺丝柱成型不易偏.
B. 有一个凹台，可以减小螺丝一开始时的应力。
C. 此尺寸为底壳壁厚的2/3，可以减少成型的缩水的不良
D. 火山口，道理同上.
E. 有加强筋可以增强抗扭转力.
F. 有利于装配时导正,通常开始锁螺丝时易锁偏，这样可以避免.
5．总结
* 选用合适塑胶材料的正确的螺旋方式(螺旋挤压或螺旋切削)
* 螺旋的深度(俗称，吃深)参照上面第二点，至少大于它.
* 对特别重要的地方要进行计算的同时，要做试验来验证, 测试。
BOSS 壁厚单边0.8 没问题,我们经常用,当然螺丝也比较小是M1.7 的,大的没用
过螺丝底孔的大小,建议直接用尺寸表示,比如,一般较硬的材料,如:ABS,PS 之类的,单边取0.15~0.20mm,就可以,较软的材料,如: PP,PE 单边可以取0.2~0.3MM.
一般建议是先取小值,然后根据试模后,打螺丝的实际情况加胶.
附图是我对BOSS 结构的一点小总结,图示的BOSS 内部的靠底下的位置,建议做成FULL R,火山口,建议做成斜面过渡,很多人习惯做成往下沉一级平位,因为斜面
过渡更利于注塑走胶,防缩水效果更加好.骨位靠顶部位置的结构,左边比右边好,
因为左边省模容易,当然走胶也容易.
尺寸A,建议先取小值,最小可以先做到0.75MM,如果产品壳体胶厚本身在2.0
以上,可以先取1.0MM,待试模后,如有痕迹(非缩水印),再考虑加胶
.。
