管道穿墙套管规范

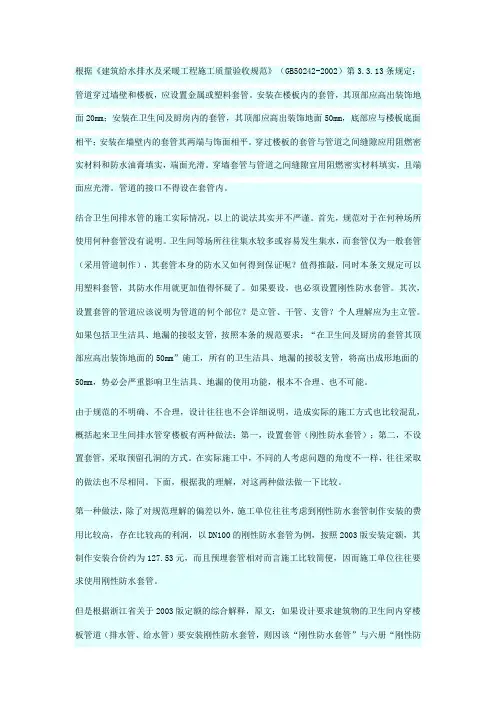

穿墙套管解释
根据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第3.3.13条规定：管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
结合卫生间排水管的施工实际情况，以上的说法其实并不严谨。
首先，规范对于在何种场所使用何种套管没有说明。
卫生间等场所往往集水较多或容易发生集水，而套管仅为一般套管（采用管道制作），其套管本身的防水又如何得到保证呢？值得推敲，同时本条文规定可以用塑料套管，其防水作用就更加值得怀疑了。
如果要设，也必须设置刚性防水套管。
其次，设置套管的管道应该说明为管道的何个部位？是立管、干管、支管？个人理解应为主立管。
如果包括卫生洁具、地漏的接驳支管，按照本条的规范要求：“在卫生间及厨房的套管其顶部应高出装饰地面的50mm”施工，所有的卫生洁具、地漏的接驳支管，将高出成形地面的50mm，势必会严重影响卫生洁具、地漏的使用功能，根本不合理、也不可能。
由于规范的不明确、不合理，设计往往也不会详细说明，造成实际的施工方式也比较混乱，概括起来卫生间排水管穿楼板有两种做法：第一，设置套管（刚性防水套管）；第二，不设置套管，采取预留孔洞的方式。
在实际施工中，不同的人考虑问题的角度不一样，往往采取的做法也不尽相同。
下面，根据我的理解，对这两种做法做一下比较。
第一种做法，除了对规范理解的偏差以外，施工单位往往考虑到刚性防水套管制作安装的费用比较高，存在比较高的利润，以DN100的刚性防水套管为例，按照2003版安装定额，其制作安装合价约为127.53元，而且预埋套管相对而言施工比较简便，因而施工单位往往要求使用刚性防水套管。

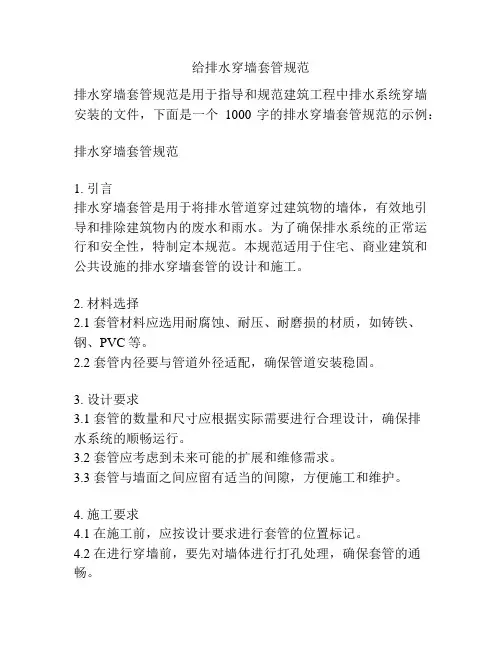

给排水穿墙套管规范
给排水穿墙套管规范排水穿墙套管规范是用于指导和规范建筑工程中排水系统穿墙安装的文件，下面是一个1000字的排水穿墙套管规范的示例：排水穿墙套管规范1. 引言排水穿墙套管是用于将排水管道穿过建筑物的墙体，有效地引导和排除建筑物内的废水和雨水。
为了确保排水系统的正常运行和安全性，特制定本规范。
本规范适用于住宅、商业建筑和公共设施的排水穿墙套管的设计和施工。
2. 材料选择2.1 套管材料应选用耐腐蚀、耐压、耐磨损的材质，如铸铁、钢、PVC等。
2.2 套管内径要与管道外径适配，确保管道安装稳固。
3. 设计要求3.1 套管的数量和尺寸应根据实际需要进行合理设计，确保排水系统的顺畅运行。
3.2 套管应考虑到未来可能的扩展和维修需求。
3.3 套管与墙面之间应留有适当的间隙，方便施工和维护。
4. 施工要求4.1 在施工前，应按设计要求进行套管的位置标记。
4.2 在进行穿墙前，要先对墙体进行打孔处理，确保套管的通畅。
4.3 套管的施工过程中要保持水平和垂直，避免出现倾斜或扭曲。
4.4 套管顶部应设置防水措施，防止水从套管进入墙体。
4.5 完成穿墙后，应进行套管和墙面的密封处理，确保防水性能。
4.6 完工后，要对套管进行检查和测试，确保排水系统正常运行。
5. 维护保养5.1 定期检查套管的连接情况，确保密封性能良好。
5.2 如果发现套管出现渗漏或损坏，应及时进行修复或更换。
5.3 定期清洁套管内部，避免积累杂物和堵塞情况的发生。
6. 安全措施6.1 在施工过程中，要严格遵守安全操作规程，确保施工人员的人身安全。
6.2 避免套管施工过程中对周围设施和物品的损坏。
7. 总结排水穿墙套管规范的制定是为了确保排水系统的稳定运行和安全性。
施工人员应按照规范的要求进行设计和施工，同时定期进行维护和保养。
通过遵循规范，可以有效防止排水系统的故障和事故的发生，保障建筑物的安全和舒适性。
规范设置穿墙套管
规范设置穿墙套管篇一:套管的安装要求一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。
穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。
二、塑料排水管一般是不加套管的，原因如下:1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的;2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。
三、其余系统的管道系统应该加套管，此部分均为有压管。
1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用;2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。
3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。
四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。
五、阻火圈我的理解是超过6层的高层必须要逐层设置。
1六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。
套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。
2、便于施工。
如果不预留套管，一般来讲是要求土建做方盒子来打砼的。
这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。
给排水工程管道穿墙、楼板连接的规范要求
给排水工程管道穿墙、楼板连接的规范要求1. 引言本文件旨在为给排水工程管道穿墙、楼板连接提供规范要求，以确保施工质量、安全性和持久性。
2. 穿墙连接要求2.1 弯头- 穿墙连接处的弯头应选择适合管道直径和材质的合适尺寸。
- 确保弯头与管道之间的密封可靠，防止漏水。
2.2 管道套管- 管道穿过墙体时，应安装套管进行保护，并确保套管与墙体之间的密封性。
- 套管材料应符合相关的建筑规范要求，具有足够的耐久性和防水功能。
2.3 密封材料- 穿墙连接处应使用合适的密封材料，如橡胶垫、硅胶等，确保密封性能可靠。
- 密封材料应耐久性好，能够承受压力和温度的变化。
3. 楼板连接要求3.1 排水管道连接- 楼板上的排水管道连接应牢固可靠，确保排水畅通。
- 排水管道连接处应采用可靠的密封材料，如橡胶垫、密封胶等，以防止漏水和异味。
3.2 高层楼板连接- 高层楼板上的给水管道连接必须牢固，以确保供水稳定。
- 给水管道连接处应采用合适的管件和密封材料，确保连接牢固，并且无渗漏。
4. 施工质量控制4.1 施工过程监管- 施工过程中应有专人监管穿墙、楼板连接的施工质量。
- 对每一处连接进行必要的检查和验收，确保连接质量符合规范要求。
4.2 施工记录和报告- 每一处穿墙、楼板连接的施工情况应有详细的记录和报告。
- 记录和报告中应包括施工时间、施工人员、使用材料等信息，便于后期检查和维护。
5. 安全注意事项5.1 施工安全- 施工人员在进行穿墙、楼板连接施工时，应遵守相关的安全操作规程，确保施工过程安全无事故发生。
- 施工现场应设置警示标志，提醒他人注意施工区域的安全。
5.2 使用安全- 完成给排水管道穿墙、楼板连接后，应进行必要的水压和漏水测试，确保连接质量和安全性。
- 确保用户使用过程中无漏水现象，并提供必要的维护和使用说明。
6. 结论通过遵守本文档中的规范要求，可确保给排水工程管道穿墙、楼板连接的施工质量、安全性和持久性。
现场用-消防水管安装规范
（一）消防水管安装规范1、套管：（3。
3。
13)1）管道穿墙或楼板,应设置套管。
2）穿楼板的套管：在卫生间及厨房内,其顶部应高出装饰地面50mm；在其余房间，其顶部高出装饰地面20mm。
底部应与楼板底面相平。
套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。
3）穿墙的套管：其两端与饰面相平。
4）管道的接口不得设在套管内.2、管径≤DN80时采用丝扣连接，＞DN80时采用卡箍连接。
阀门≤DN50时采用丝扣连接,＞DN50时采用法兰连接3、管道卡箍接口：(3。
3。
15)1）卡箍式连接：两管口端应平整、无缝隙，沟槽宽度应均匀，卡紧螺栓后管道应平直，卡箍安装方向应一致。
2）法兰连接：衬垫不得凸入管内，其外边缘接近螺栓孔为宜。
不得安放双垫或偏垫。
3）法兰的螺栓：直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2。
4）接口有橡胶圈的管道：管道允许沿曲线敷设,每个接口的最大偏转角不得超过2°。
5、丝接管道连接：1）管径小于或等于DN100的镀锌钢管可采用螺纹连接。
（4。
1。
3）2）当管径大于DN100 时，可采用卡箍、法兰或焊接连接。
给排水管道:钢管与法兰的焊接处应二次镀锌;空调水管道:对焊缝及热影响区的表面进行防腐处理。
（4.1.3、9。
1.2)3）管道安装后的管螺纹根部应有2—3扣的外露螺纹,多余的麻丝应清理干净并对套丝扣时破坏的镀锌层表面及外露螺纹部分做防腐处理。
（3。
3。
15）4）螺纹连接的管道，螺纹应清洁、规整,断丝或缺丝不大于螺纹全扣数的10％;连接牢固；接口处根部外露螺纹为2～3 扣，无外露填料;镀锌管道的镀锌层应注意保护，对局部的破损处,应做防腐处理。
6、管道穿过防火墙：采用不燃烧材料将其空隙填实.穿防火墙管道的保温材料，采用不燃烧材料.（二）支吊架安装1、管道的支、吊架安装: （国标P13：3.3.7)（1）固定支架的位置应正确，埋设应平整牢固。
（2）固定支架与管道接触应紧密，固定应牢靠。
安装穿墙套管规范
建筑给水及采暖穿楼板套管施工规范40分管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
补充：1．生活给水系统供民用、公共建筑和工业企业建筑内的饮用、烹调、盥洗、洗涤、沐浴等生活上的用水。
要求水质必须严格符合国家规定的饮用水质标准。
2．生产给水系统因各种生产的工艺不同，生产给水系统种类繁多，主要用于生产设备的冷却、原料洗涤、锅炉用水等。
生产用水对水质、水量、水压以及安全方面的要求由于工艺不同，差异很大。
3．消防给水系统供层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水。
消防用水对水质要求不高，但必须按建筑防火规范保证有足够的水量与水压。
根据具体情况，有时将上述三类基本给水系统或其中两类基本系统合并成：生活一生产一消防给水系统，生活一消防给水系统；生产--消防给水系统。
消防套管管道施工规范要求根据规范12.3.19条3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；4 消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料；5 消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；6 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施；7 消防给水管可能发生冰冻时，应采取防冻技术措施；8 通过及敷设在有腐蚀性气体的房间内时，管外壁应刷防腐漆或缠绕防腐材料。
给排水穿墙套管规范
给排水穿墙套管规范排水穿墙套管是指在建筑物的墙体内、外穿设有排水管道的套管，是建筑物排水系统中重要的组成部分。
为了确保排水穿墙套管的质量和安全性，有关部门制定了一系列的规范。
下面是关于排水穿墙套管规范的内容，全文共1000字。
一、套管选材规范1. 套管应采用耐腐蚀、耐磨损、耐压、耐高温的材料，如PVC、HDPE等。
2. 套管的内径应符合排水管道的要求，外径应适应墙体预留孔（一般为10-20mm大于内径）。
二、套管施工规范1. 套管应穿墙，并保持水平或垂直，不允许倾斜安装。
2. 套管两端应精确对齐，连接处应平整、无毛刺，密封严密。
3. 套管穿过墙体时，应在孔口及周边设置密封材料，如橡胶密封圈。
4. 套管与排水管道的连接应采用专用接头，确保连接牢固，不易松动。
三、套管防水规范1. 套管在穿墙时，应设置防水层，防止墙体渗水。
2. 套管在穿过防水层的位置，应将防水层打破，并做好补强、密封处理。
四、套管的外保护规范1. 套管在穿过墙体后，应设置保护套管，防止外力损坏。
2. 套管保护层应具有防腐、耐压、耐磨的性能。
3. 套管保护层的材质可以选择钢管、碳钢套管等。
五、套管检测规范1. 施工完毕后，应进行套管的检测，包括穿墙位置及连接处是否符合规范要求。
2. 对套管进行检测时，应采用水压试验，确保套管的密封性能。
3. 检测合格后，应做好记录，便于后续维护和管理。
六、套管维护规范1. 套管及连接处应定期检查，发现问题及时修补或更换。
2. 套管应注意防止阳光直射、酸碱腐蚀、机械损坏等。
3. 套管使用寿命到期或出现严重老化、损坏时，应及时更换。
综上所述，排水穿墙套管的规范涉及到材料的选用、施工要求、防水措施、外保护、检测和维护等方面。
遵循规范的要求可以确保套管的质量和安全性，进一步提高排水系统的运行效率。
建筑施工单位和相关部门在使用和管理排水穿墙套管时，应严格按照规范进行操作，保证每一个环节的合理和到位。
35kv穿墙套管安装标准
35kv穿墙套管安装标准
1.安装35kv穿墙套管的孔径应比嵌入部分大5mm以上，混凝土安装板的最大厚度不得超过50mm。
2.额定电流在1500A及以上的穿墙套管直接固定在钢板上时，套管周围不应形成闭合磁路。
3.穿墙套管垂直安装时，法兰应向上，水平安装时，法兰应在外。
4.安装前应完成图纸深化，确定套管的具体位置，然后进行定位安装，并复核矫正。
混凝土浇筑时再进行检查，避免歪斜。
5.刚性穿墙防水套管是钢管外加翼环，装于墙内，用于一般管道穿墙，利于墙体的防水。
而柔性穿墙防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路。
6.套管接地端子及不用的电压抽取端子应可靠接地。
7.充油套管水平安装时，其储油柜及取油样管路应无渗漏，油位指示清晰，注油和取样阀位置应装设于巡回监视侧，注入套管内的油必须合格。
8.套管内填充石棉水泥至突出套管上沿并向外坡，套管应采用素砼包裹，表面收光。
9.套内卫生间排水管及通气管设橡胶止水胶圈，管根部位用素砼墩包裹，墩高100mm，管外壁距离素砼墩边缘不小于50mm，砼墩防水做法按土建要求执行；管根与混凝土之间留凹槽，槽深10mm、宽20mm，凹槽内嵌填密封膏。
10.穿墙套管中心距离，一般规定35kV为60cm；10kV为45cm。
如用于潮湿环境，应适当增大距离。
进、出线双回路的穿墙套管为避免干扰，最小距离应相距2m以上。
以上是35kv穿墙套管的安装标准供您参考。
具体的施工要求和操作规范可能会因施工环境和设备不同有所差异，请在专业人员指导下操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道穿墙套管规范
管道穿墙套管是指在墙体或者楼板上进行穿孔开孔，并安装套管，用于管道的穿越。
正确进行管道穿墙套管的施工，可以有效保证管道的安全运行和使用。
下面是管道穿墙套管的一些规范：
规范一：选择合适的套管材料
根据不同的管道类型和环境条件，选择合适的套管材料。
一般常用的套管材料有钢管、铁管和PVC管等。
根据具体要求，确定套管材料的尺寸和厚度，确保其能够承受相应的压力和荷载。
规范二：套管的正确安装位置
根据管道的走向和位置，确定套管的安装位置。
通常情况下，套管应尽量沿着墙面的竖直或水平方向安装，避免交叉布置。
在确定套管位置时，还需要考虑管道进出口的位置和管道之间的间距，以便后续的管道布置和连接。
规范三：套管的正确安装方式
套管的安装方式可以选择穿透式和接合式两种方式。
穿透式是指将套管直接穿过墙体或者楼板，用密封胶水将套管和墙体进行密封。
接合式是指在墙体上开孔，将套管的两端分别与墙体上的接头连接，并用密封胶水进行密封。
在选择安装方式时，需要根据具体情况进行综合考虑，确保套管的安全可靠。
规范四：套管的正确密封
套管与墙体之间需要进行密封，以防止水分、灰尘等物质进入
套管内部，影响管道的正常运行。
在进行密封时，可以使用密封胶水或者专用的密封材料，将套管和墙体进行紧密粘合和固定，确保密封的牢固。
规范五：套管的保护措施
为了保护套管的完整性和安全性，需要采取相应的保护措施。
在安装套管时，可以在墙体或者楼板的周边加装护板或者护角，以提高套管的抗压能力和抗震能力。
同时，还需要注意周围环境的保护，避免外力的破坏和损伤。
规范六：套管的检验和验收
在完成套管的安装后，需要进行检验和验收，确保套管的质量和安全。
对于套管的穿孔和开孔位置进行检查，判断套管的安装是否符合规范要求。
同时还需要对套管的密封性进行测试，确保其能够满足要求。
以上就是管道穿墙套管的一些规范，通过合理的安装和密封，可以保证管道的正常运行和使用。
在施工过程中，还需要逐步完善各项规范和要求，提高施工的质量和效率。
