电缆沟开挖技术交底(大全)
电缆沟施工技术交底
电缆沟施工技术交底一、施工前准备工作1. 安全措施在进行电缆沟施工前，必须要做好安全措施的措施。
首先要人员全员参与，并配备相应的安全防护用品，如安全帽、安全鞋、安全带等。
其次，要了解施工现场的周围环境，是否有危险物体和设备，保证施工过程中的安全。
2. 环境保护在施工前，要考虑到电缆沟施工对环境的影响，并采取相应的措施进行保护。
如确定施工区域边界，防止施工过程中对周围环境的污染，保证施工完成后的环境整洁。
3. 施工设备和材料的准备在施工前，要检查施工所需要的设备和材料是否齐备，并保证其质量和数量的合格。
二、电缆沟开挖1. 确定开挖位置和尺寸根据施工图纸要求，确定电缆沟的开挖位置和尺寸，在开挖前进行测量标定，并做好标记。
2. 开挖方式和工艺根据施工需要，可以选择手工开挖或机械开挖的方式。
对于较大规模的电缆沟施工，通常使用机械开挖。
在开挖过程中，要注意避免破坏现有的水、电、通信等管线及其它设备，确保施工质量。
3. 清理和处理土方在开挖完毕后，要及时清理和处理土方，在施工现场周围搭建围挡，将土方妥善处理，避免对现场环境造成污染，并确保通行道路的安全。
三、电缆沟回填1. 回填材料的选择根据施工图纸要求，选择合适的回填材料。
通常使用的回填材料有砂土、石子、混凝土等。
不同的回填材料需要根据地质条件和电缆沟尺寸来确定。
2. 回填工艺回填过程中要分层进行，每层回填都要按要求进行压实，以确保回填材料的牢固性和稳定性。
在回填的过程中，要注意避免对沟内已放置的电缆和管线造成损坏。
3. 回填结束后的处理回填结束后，要对周围环境进行清理，清除施工时产生的垃圾和杂物，使施工现场的环境整洁。
四、电缆敷设1. 敷设前的准备在敷设电缆前，要对电缆进行检查，并核对规格、型号和长度等信息是否与设计要求相符。
确保电缆的质量和完好性。
2. 电缆敷设的工艺根据施工图纸要求，确定电缆的敷设路径和方式。
在敷设过程中，要注意保护电缆的外屏和绝缘层，避免外界的损伤。

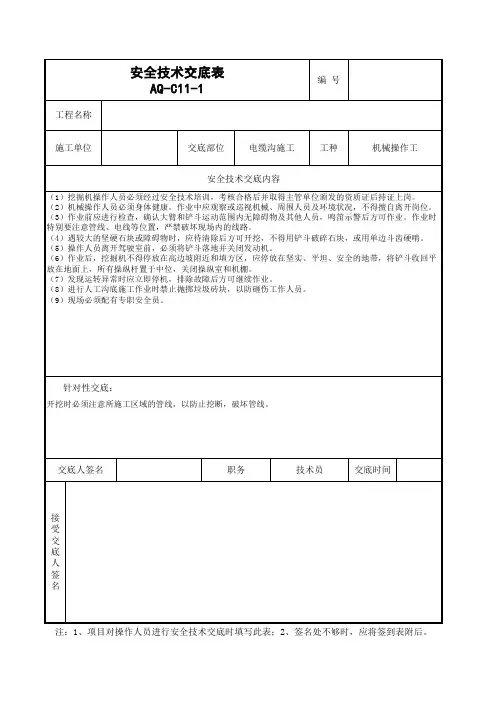

电缆沟施工安全技术交底(工程模版通用)
针对性交底：
开挖时必须注意所施工区域的管线，以防止挖断，破坏管线。
交底人签名
职务
技术员
交底时间
接 受 交 底 人 签 名
注：1、项目对操作人员进行安全技术交底时填写此表；2、签1-1
编号
工程名称
施工单位
交底部位
电缆沟施工
工种
机械操作工
安全技术交底内容
（1）挖掘机操作人员必须经过安全技术培训，考核合格后并取得主管单位颁发的资质证后持证上岗。 （2）机械操作人员必须身体健康。作业中应观察或巡视机械、周围人员及环境状况，不得擅自离开岗位。 （3）作业前应进行检查，确认大臂和铲斗运动范围内无障碍物及其他人员，鸣笛示警后方可作业。作业时 特别要注意管线、电线等位置，严禁破坏现场内的线路。 （4）遇较大的坚硬石块或障碍物时，应待清除后方可开挖，不得用铲斗破碎石块，或用单边斗齿硬啃。 （5）操作人员离开驾驶室前，必须将铲斗落地并关闭发动机。 （6）作业后，挖掘机不得停放在高边坡附近和填方区，应停放在坚实、平坦、安全的地带，将铲斗收回平 放在地面上，所有操纵杆置于中位，关闭操纵室和机棚。 （7）发现运转异常时应立即停机，排除故障后方可继续作业。 （8）进行人工沟底施工作业时禁止抛掷垃圾砖块，以防砸伤工作人员。 （9）现场必须配有专职安全员。
电缆沟开挖安全技术交底模板
一、工程概况1. 工程名称：[填写工程名称]2. 建设单位：[填写建设单位名称]3. 监理单位：[填写监理单位名称]4. 施工单位：[填写施工单位名称]5. 交底部位：电缆沟开挖区域6. 交底日期：[填写日期]7. 交底人：[填写交底人姓名]8. 接收人：[填写接收人姓名]二、安全注意事项1. 人员安全：- 所有参与电缆沟开挖作业的人员必须经过专业培训，了解相关安全操作规程。
- 作业人员必须佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。
- 施工现场应设置安全警示标志，明确警示区域。
2. 机械安全：- 施工机械必须符合国家安全标准，定期进行保养和检查。
- 机械设备操作人员必须持证上岗，严格遵守操作规程。
- 机械设备作业时，非操作人员不得靠近危险区域。
3. 环境安全：- 施工现场应保持良好的通风，确保空气质量符合国家标准。
- 电缆沟开挖过程中，应密切关注地下水位变化，防止发生涌水、涌沙等现象。
- 遇到异常情况，应立即停止作业，并采取相应的应急措施。
三、施工步骤及要求1. 现场勘查：- 施工前应对现场进行详细勘查，了解地下管线、地质条件等情况。
- 根据勘查结果，制定合理的施工方案。
2. 沟槽开挖：- 沟槽开挖应自上而下进行，严禁掏底开挖。
- 沟槽两侧堆土高度不得超过1.5m，堆土距离沟边不得小于1m。
- 沟槽深度超过2m时，应设置梯子或跳板，供操作人员上下。
3. 支撑与防护：- 沟槽开挖过程中，应根据土质情况设置支撑结构，确保施工安全。
- 支撑材料应选择坚实可靠，防止支撑结构变形、折断。
- 支撑结构应定期检查，发现异常情况应及时加固或更换。
4. 排水与防渗：- 电缆沟开挖过程中，应设置排水沟，确保沟内积水及时排出。
- 防渗措施应采取防水材料，防止地下水渗入沟内。
5. 管线保护：- 施工过程中，应尽量避免损坏地下管线，如需穿越管线，应采取相应的保护措施。
- 管线周边应设置警示标志，防止误伤管线。
四、应急措施1. 人员伤亡事故：- 发生人员伤亡事故时，应立即停止作业，并迅速组织救援。
第2篇电缆沟开挖安全交底
1、挖沟时施工人员之间应保持3-5m的距离。
在有地下光、电缆和管路的地方挖沟、坑时,应了解地下设施的用途、埋设位置,并与有关部门联系,做好防护后再施工。
2、当挖沟、坑影响行人妨碍交通或站内作业时,应在施工地点3—5m处加设防护,并应当天回填夯实。
如需过夜时,应采取防止人员坠落的安全措施。
在有倒塌危险的房屋、围墙附近开挖时应对其临时加固。
3、严禁在影响路基稳定的范围内挖沟、坑,在铁路沿线或穿越铁路挖沟、坑时,摆放的料具和挖出的土石严禁侵入基本建筑限界,并应采取防止塌落的措施。
4、电缆、光缆敷设需通过铁路、公路、繁忙车道宜采用顶管方法。
必须开挖时宜夜间施工,并应采取安全防护措施。
5、挖沟、坑的弃土应距沟、坑边0.4m以外。
堆土高度不应高于1.5m。
6、在土质松软地带挖沟、坑时应按斜坡形开挖,坡度的大小应根据土壤的性质、湿度及坑深确定,宜符合表2.12.7的规定。
表2.12.7沟、坑的坡度
土壤性质
坡度
砂土、淤泥1:0.75
砂质黏土1:0.5
黏土及黄土1:0.3
坚土
1:0.15。
电缆沟施工技术交底
电缆沟施工技术交底一、工程概述本次电缆沟施工工程位于_____，主要为了满足_____区域的电力供应需求。
电缆沟的总长度为_____米，宽度为_____米，深度为_____米。
其结构形式为_____，采用的材料包括_____等。
二、施工准备1、技术准备施工前，认真熟悉施工图纸及相关规范要求，编制详细的施工方案，并向施工人员进行技术交底。
测量人员根据设计图纸进行测量放线，确定电缆沟的中心线、边线及高程控制点。
2、材料准备提前准备好所需的各种材料，如钢筋、水泥、砂、石、砖块等，并确保材料的质量符合设计要求。
对进场的材料进行检验，合格后方可使用。
3、施工机具准备配备足够的施工机具，如挖掘机、装载机、搅拌机、电焊机、振捣棒等，并确保机具性能良好。
4、现场准备清理施工现场的障碍物，平整场地，保证施工道路畅通。
做好临时排水设施，防止雨水浸泡施工场地。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或经纬仪放出电缆沟的中心线和边线，并设置好控制桩。
测量出电缆沟的起点、终点和转折点的高程，为后续施工提供依据。
2、基槽开挖采用机械开挖为主，人工配合为辅的方式进行基槽开挖。
开挖过程中，严格控制开挖深度和坡度，避免超挖和欠挖。
挖出的土方及时运走，不得堆放在基槽两侧，以免影响施工和造成安全隐患。
3、基底处理基槽开挖完成后，及时对基底进行处理。
如基底为软弱土层，应采取换填等处理措施，确保基底承载力符合设计要求。
清理基底的杂物和浮土，保证基底平整、坚实。
4、钢筋绑扎根据设计要求，在基底上绑扎钢筋。
钢筋的规格、型号、间距等应符合设计要求。
钢筋的交叉点应采用铁丝绑扎牢固，确保钢筋骨架的稳定性。
5、模板安装采用钢模板或木模板进行安装，模板应具有足够的强度、刚度和稳定性。
模板安装要牢固，拼缝严密，不得漏浆。
模板安装完成后，应进行检查和校正，确保模板的尺寸和位置符合设计要求。
6、混凝土浇筑混凝土采用商品混凝土，浇筑前应检查混凝土的坍落度和和易性，不符合要求的不得使用。

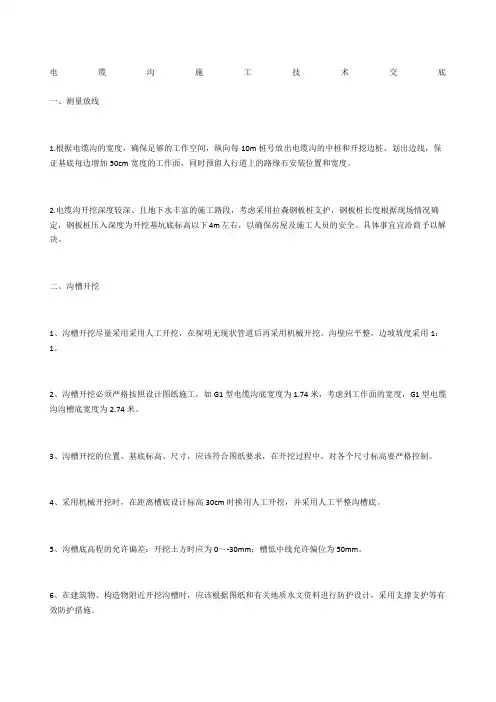

电缆沟施工技术交底
电缆沟施工技术交底一、测量放线1.根据电缆沟的宽度，确保足够的工作空间，纵向每10m桩号放出电缆沟的中桩和开挖边桩、划出边线，保证基底每边增加50cm宽度的工作面，同时预留人行道上的路缘石安装位置和宽度。
2.电缆沟开挖深度较深、且地下水丰富的施工路段，考虑采用拉森钢板桩支护，钢板桩长度根据现场情况确定，钢板桩压入深度为开挖基坑底标高以下4m左右，以确保房屋及施工人员的安全。
具体事宜宜洽商予以解决。
二、沟槽开挖1、沟槽开挖尽量采用采用人工开挖，在探明无现状管道后再采用机械开挖。
沟壁应平整，边坡坡度采用1：1。
2、沟槽开挖必须严格按照设计图纸施工，如G1型电缆沟底宽度为1.74米，考虑到工作面的宽度，G1型电缆沟沟槽底宽度为2.74米。
3、沟槽开挖的位置、基底标高、尺寸，应该符合图纸要求，在开挖过程中，对各个尺寸标高要严格控制。
4、采用机械开挖时，在距离槽底设计标高30cm时换用人工开挖，并采用人工平整沟槽底。
5、沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为50mm。
6、在建筑物、构造物附近开挖沟槽时，应该根据图纸和有关地质水文资料进行防护设计，采用支撑支护等有效防护措施。
7、挖沟槽弃土应该及时运走，不得堆放在够槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。
8、沟槽每测临时堆土或施加其他荷载时，应符合以下要求：（1）、不得影响建筑物、各种管线和其他设施的安全。
（2）、不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不妨碍其正常使用。
（3）人工挖沟槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。
9、沟槽底埋有块石、树根、废桩等物体，应该予以清除或铲除。
10、沟槽不允许超过图纸要求的挖深、挖宽。
11、对开挖沟槽附近的建筑物采取监控措施，专人对周边建筑物进行记录，按时检查建筑物是否有开裂、偏移的倾向。
12、沟槽开挖时，注意做好槽内地下水的排水措施和雨水或其他地表水、外来水的防范措施。
电缆沟挖掘安全技术交底模版
电缆沟挖掘安全技术交底模版电缆沟挖掘是建设工程中常见的一项作业，为了确保工作人员的安全和施工质量，有必要进行安全技术交底。
下面是一个电缆沟挖掘安全技术交底的模板，详细介绍了安全注意事项和操作规程。
一、工程概况电缆沟挖掘开始日期：工程地点：挖掘长度：挖掘深度：工程负责人：安全交底人：施工队伍及人员：二、安全概述1. 电缆沟挖掘的目的和意义电缆沟的开挖是为了铺设电缆线路，保障电力供应和通信传输。
本次安全技术交底旨在确保工作人员的安全，减少事故的发生。
2. 工作人员安全意识要求（1）严格遵守施工规范和操作规程；（2）保持警惕性，时刻注意工作环境和安全风险；（3）积极报告问题，及时解决隐患；（4）崇尚安全文化，自觉遵守安全生产纪律。
三、安全注意事项1. 前期准备（1）组织人员进行安全培训，确保施工人员具备相应的技能和知识；（2）明确施工区域，设置相关警示标志和隔离设施，确保施工区域的安全。
2. 挖掘作业（1）合理安排施工人员，确保人员充足；（2）使用合适的挖掘机械和工具；（3）挖掘前检查地下设施，避免损坏；（4）挖掘过程中注意观察地质情况，及时采取相应的措施；（5）挖掘深度达到要求后，及时扶正坡度，确保沟底平整。
3. 安全防护（1）穿戴符合要求的劳动保护用品，包括安全帽、安全鞋、手套等；（2）使用防护设施，如防护栏杆、警示标识等；（3）配备应急救援设施，如消防器材、急救箱等；（4）在降雨、雨雪天气下停止施工。
4. 环境保护（1）控制施工噪音，避免对周边居民产生干扰；（2）妥善处理沟渣和废弃物，保持工地清洁。
四、操作规程1. 挖掘机械操作规程（1）熟悉挖掘机械的使用说明书，掌握机械的操作方法；（2）操作前检查机械的工作状况和安全防护装置，确保正常；（3）确保机械平稳运行，避免突然加速或减速；（4）操作时注意周围环境和人员，避免碰撞和伤害。
2. 手工挖掘操作规程（1）选派有经验的工人进行手工挖掘；（2）使用合适的工具和设备；（3）需要多人协作时，保持良好的沟通；（4）挖掘时避免过度用力，防止工具滑脱或破损。
电缆沟挖掘安全技术交底（三篇）
电缆沟挖掘安全技术交底安全措施：1、挖掘电缆沟前必须与地下管道、电缆的主管部门联系,明确地下设施实际位置,做好防范措施,组织外来人员施工时应交代清楚并加强监护。
2、挖掘过程中碰到地下物体,不得擅自破坏,要验明清楚后再进行。
3、在电缆路径上挖掘,不得使用尖镐,要使用铁锹,挖到电缆时更应注意,防止碰坏电缆。
4、挖掘电缆沟前,现场应做好明显标志或围栏,挖出的土堆起的斜坡上不得放置工具、材料等杂物,沟边应留有通道。
5、在挖掘电缆沟深超过1.5米时,抛土要特别注意防止土石回落。
6、在松软土层挖沟应有防止塌方的措施,禁止由下部挖土层。
7、紧线负责人必须在取得各方均已准备好的联系讯号后，才能发令紧线。
8、在居民区及交通要道附近挖沟时应设临时盖板,夜间挂红灯或明显反光标志,防止发生行人和交通事故。
9、在煤气管道附近挖掘时,须有两人进行,监护人必须注意挖土人,防止煤气中毒。
10、在垃圾堆附近挖掘时,必须由两人进行,防止沼气中毒。
11、夜间工作现场应有充足的照明。
电缆沟挖掘安全技术交底（二）电缆沟的挖掘工作是电力、通信、交通和城市建设等行业中常见的一项工作，它的安全性至关重要。
在挖掘电缆沟的过程中，我们必须严格遵守相关的安全技术规范，确保人员和设备的安全。
本文将就电缆沟挖掘的安全技术进行交底，以提高施工人员的安全意识和技能。
一、施工前的准备工作1. 了解电缆沟的设计要求和图纸，确认施工区域的地质情况和环境要求。
2. 检查挖掘设备和工具，确保其良好的工作状态和运行安全。
3. 对施工区域进行安全排查，清理漂浮物、杂草和其他障碍物，确保施工区域的平整和干净。
二、人员安全1. 施工人员必须穿戴符合安全要求的工作服和个人防护装备，如安全帽、安全鞋、工作手套等。
2. 施工人员必须具备一定的操作技能和施工经验，并接受相关的培训和考核。
3. 严禁酒后工作、疲劳驾驶和使用违规工具设备。
三、设备安全1. 挖掘设备必须经过合格的检测和维修，并具备相应的安全防护措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市龙XXXXX工程XXXX标段
电缆沟开挖技术交底
交底单位：
二、测量放线
1.根据电缆沟的宽度，确保足够的工作空间，纵向每10m桩号放出电缆沟的中桩和开挖边桩、划出边线，保证基底每边增加50cm宽度的工作面，同时预留人行道上的路缘石安装位置和宽度。
2.电缆沟开挖深度较深、且地下水丰富的施工路段，考虑采用拉森钢板桩支护，钢板桩长度根据现场情况确定，钢板桩压入深度为开挖基坑底标高以下4m左右，以确保房屋及施工人员的安全。
具体事宜宜洽商予以解决。
4电缆标示桩根据现场情况选用合适形式。
5标示桩符号如下图：
五电缆沟开挖及其浇筑
1电缆井的型号分为两种一种是7m*2.5m*2.0m，此种井在电缆顶管开始处用，另一种是3m*2.5m*2m，此种井在顶管对侧用。
2.一根电缆中间头井尺寸为2580*1280*1200.基坑开挖好以后，在底层浇筑10cm厚
C20混凝土底层，在底部留渗水井规格为300*300*300，内添粗沙。
同时采用规格240*115*53的砖经行砖砌同时在基础底层上预埋φ150的凃塑钢管，砖砌高度为1m,然后用C20混凝土浇筑，厚度为200，同时预留盖板位置。
盖板采用钢筋混凝土浇筑，具体规格如图所示：
活动盖板平面图活动盖板配筋图
3砖砌采用M10砂浆砌筑，内壁用10mm后1:2水泥砂浆抹面。
4盖板钢筋保护层厚度为20mm
5本中间头井只允许做一个中间电缆头。
五、人行道等市政基础设施的恢复。
1地基处理
1.人工清理平整基槽，清理坑内杂物，沟槽留30cm深
2.分次对基坑进行浇水，使地基下沉密实，第一次基坑灌水水位与地面平齐一致，第二次灌水是在基坑水全部渗漏且基坑底部有少量裂纹时灌注，灌注水量可比第一次少，第三次第四次类推。
多次浇水后地基还有下沉，应增加浇水次数，但浇水量应适当减少，确保短期内基坑土质能干燥，多次浇水基坑无明显下沉痕迹，可停止浇水工作。
3.基坑浇水密实验收合格后，基坑底应挖填土方重新平整，利用蛙夯夯实，夯实次数不得低于3遍，重点注意检查井井口及基坑四周四角的夯实工作，适当可增加夯实次
1 面砖铺设完成后，禁止行人在上面行走，并适时洒水养护，当水泥砂浆达到设计强度后，方可开放交通
2 前期浇水应采用小桶倾洒，不得冲掉面砖勾缝砂浆。
一次不宜过多，控制在面层不积水为宜。
每天1 次，不少于5天
4注意事项
1 行进盲道砖与提示盲道砖不得混用，路口处盲道应铺设为无障碍形式
2 铺贴时，易采用干粘法，砂浆应饱满，且表面平整，稳定，缝隙均匀，对于已铺筑好的道板砖需达到稳定无动摇，无空隙。
3 养护期间应设临时围护，不得让行人和车辆进行穿行，做好成品保护工作。
5安全环保措施
1 对作业人员进行安全教育，施工时必须佩戴安全帽，施工人员和机械设备必须听从现场负责人指挥。
2 现场临时用电应设专人管制，听从指挥。
应按现场配电系统应为三级配电：配备总配电箱、分配电箱、开关箱三类标准电箱，开关箱应符合一机、一箱、一闸、一漏。
3 施工时应设安全警示标示和临时围护。
4 检查井井盖应随用随开，不得长时间敞开，无人施工时必须保证井盖关闭。
5 对场地的废弃土、废料要及时清理并按照要求堆放在指定位置。
6 对于进场材料应分段堆放整齐，且尽量不占用车道影响通行。
说明：本表由技术交底负责人填写，接受技术交底方负责人签字认可，本表一式二份，交底单位和接受交底单位各一份。
