关于对混凝土结构砌体填充墙后植拉结筋的管理要求一、问题分析1、施工人员认为是墙体拉结筋，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。
2、钻孔深度未达到结构胶性能所需的锚固长度。
3、钻孔后未清扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。
4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再随便插入孔内，导致植筋孔内结构胶不密实而影响其粘结力。
5、植入钢筋未按规定时间养护，而已经砌筑墙体，致使已植钢筋松动二、管理要求1、对混凝土结构砌体填充墙拉结筋优先采用预埋法留置，后施工前应根据砌体模数要求在需植筋部位做好标志，防止拉结筋折弯压入砖缝。
2、专业队伍施工中。
植筋施工与填充墙砌筑时间应保证7天以上，且应留有的检验、检测和养护期。
3、专业队伍完成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。
4、项目部应做好墙体拉结筋的隐蔽验收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。
5、要加强对植筋工艺的严格检查，并认真执行集团公司《质量管理条例》，并做好相应记录。
凡在已砌筑填充墙时集团公司或分公司部位检查发现植筋不牢固，应立即停止施工，，直至整改完毕复验合格后方能继续施工。
附件：施工技术控制要点植筋施工工艺在设计、材料、施工植筋的施工质量控制有以下方面：1、钻孔：按照设计孔径和深度，外侧孔壁与构件边缘间的宽度≥5mm 以上，孔壁完好无裂缝等。
其质量控制关键是钻孔孔经应比植入钢筋直经大4-6mm，一般钻孔深度为混凝土强度≥C30时为10d，小于C30时为13d。
2、清孔：钻孔后应立即清理，用刷子擦孔壁灰粉，吹灰粉。
质量控制关键为钻孔必须清扫干净粘结力。
3、植筋应先通过物理试验，采用机械法或钢丝刷除去植筋表面铁锈和氧化层，然后用丙铜除去残留油污，经处理的钢筋应尽快植入孔内，避4、大多数结构胶为双组分材料，用长嘴器具深入成孔底部，通过挤压器将胶在孔内从里到外渐渐填孔并排出空气，注胶量为孔深的1/2～1/3。

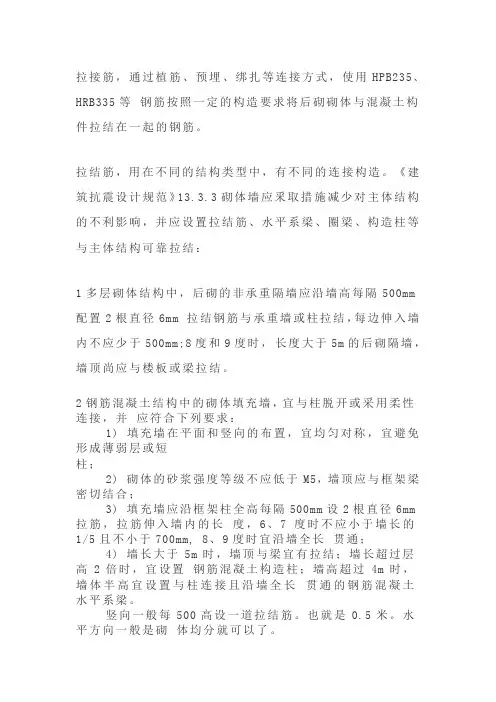

拉结筋相关规定
拉接筋，通过植筋、预埋、绑扎等连接方式，使用HPB235、HRB335等钢筋按照一定的构造要求将后砌砌体与混凝土构件拉结在一起的钢筋。
拉结筋，用在不同的结构类型中，有不同的连接构造。
《建筑抗震设计规范》13.3.3砌体墙应釆取措施减少对主体结构的不利影响，并应设置拉结筋、水平系梁、圈梁、构造柱等与主体结构可靠拉结：1多层砌体结构中，后砌的非承重隔墙应沿墙高每隔500mm 配置2根直径6mm 拉结钢筋与承重墙或柱拉结，每边伸入墙内不应少于500mm;8度和9度时，长度大于5m的后砌隔墙，墙顶尚应与楼板或梁拉结。
2钢筋混凝土结构中的砌体填充墙，宜与柱脱开或采用柔性连接，并应符合下列要求：1) 填充墙在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短柱；2) 砌体的砂浆强度等级不应低于M5，墙顶应与框架梁密切结合；3) 填充墙应沿框架柱全高每隔500mm设2根直径6mm 拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不小于700mm, 8、9度时宜沿墙全长贯通；4) 墙长大于5m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
竖向一般每500高设一道拉结筋。
也就是0.5米。
水平方向一般是砌体均分就可以了。
墙体拉结筋在抗震地区，板底设有圈梁时，预制板应在板端每块板缝处设1根直径8mm的拉接钢筋，中间墙处钢筋每边伸入板中lOOOmm，端墙处伸入墙中并弯折。
板跨大于4. 8m的，还应在顺板跨方向靠墙边的第一块预制板的侧面，按1000mm 的间距用1根直径8mm的钢筋拉接，一端通过板上伸入到第一、二块板间的板缝向下弯折，另一端伸入墙体内弯折。
抗震等级7度及以下地区，上述拉接筋不必与圈梁拉接；8、9度地区，除设上述拉接筋外，还应在板下圈梁中预埋钢筋与上述拉接筋相连。
拉结筋是建筑工程中钢筋类型的一种，把它砌到墙的里而，摆在砖层当中起连接砌体防止开裂的作用。
砌体拉结钢筋长度要求
砌体拉结钢筋长度要求
砌体拉结钢筋是用于加强砌体结构中钢筋与砌体之间的连接和锚固的钢筋。
其长度要求因不同的砌体结构而异，但通常需要满足以下要求：
拉结钢筋的长度应不小于砌体材料厚度的两倍，且不应小于600mm。
这是为了确保砌体结构在地震等外力作用下，能够保持稳定，避免出现裂缝或坍塌等情况。
拉结钢筋的数量和布置应符合设计要求。
一般来说，拉结钢筋的数量不应少于2根，且应设置在砌体的同一层内，并沿墙高每隔500mm设置一道。
在墙体厚度大于400mm的情况下，应设置两根直径不小于6mm的拉结钢筋。
拉结钢筋的直径应符合设计要求。
通常来说，拉结钢筋的直径不应小于6mm，且不应大于16mm。
这是因为较粗的钢筋可以更好地传递荷载，提高砌体结构的承载能力，但过粗的钢筋也会增加成本和施工难度。
拉结钢筋应与砌体材料紧密连接。
在砌体结构中，拉结钢筋应与砌体材料紧密连接，以避免出现松动或脱开等情况。
因此，在施工过程中，应注意保持砌体材料的湿润度，并确保拉结钢筋与砌体材料之间没有空隙或杂物。
拉结钢筋的搭接长度应不小于600mm。
在需要搭接的情况下，拉结钢筋的搭接长度不应小于600mm，且应按照设计要求进行搭接。
同时，应注意确保搭接处的平整度和牢固性，以避免出现裂缝或脱落等情况。
总之，砌体拉结钢筋的长度要求是确保砌体结构稳定、安全的重要措施之一。
在施工过程中，应注意按照设计要求进行施工，并确保拉结钢筋的长度、数量、直径、连接方式和搭接长度等符合规范要求。

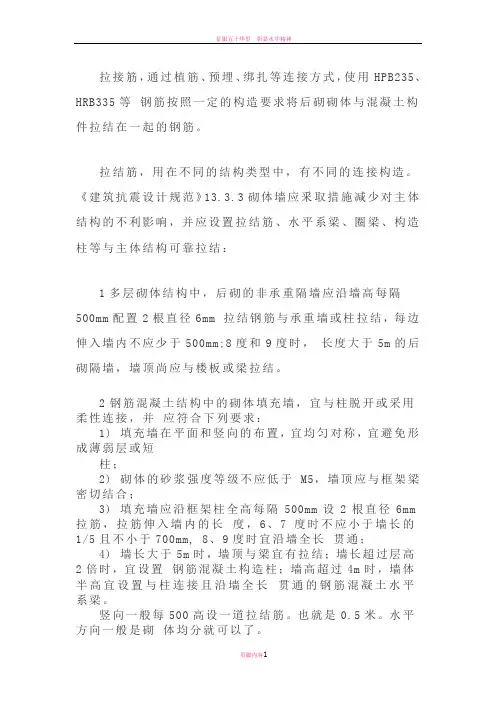

拉结筋相关规定
拉接筋，通过植筋、预埋、绑扎等连接方式，使用HPB235、HRB335等钢筋按照一定的构造要求将后砌砌体与混凝土构件拉结在一起的钢筋。
拉结筋，用在不同的结构类型中，有不同的连接构造。
《建筑抗震设计规范》13.3.3砌体墙应釆取措施减少对主体结构的不利影响，并应设置拉结筋、水平系梁、圈梁、构造柱等与主体结构可靠拉结：1多层砌体结构中，后砌的非承重隔墙应沿墙高每隔500mm配置2根直径6mm 拉结钢筋与承重墙或柱拉结，每边伸入墙内不应少于500mm;8度和9度时，长度大于5m的后砌隔墙，墙顶尚应与楼板或梁拉结。
2钢筋混凝土结构中的砌体填充墙，宜与柱脱开或采用柔性连接，并应符合下列要求：1) 填充墙在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短柱；2) 砌体的砂浆强度等级不应低于M5，墙顶应与框架梁密切结合；3) 填充墙应沿框架柱全高每隔500mm设2根直径6mm 拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不小于700mm, 8、9度时宜沿墙全长贯通；4) 墙长大于5m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
竖向一般每500高设一道拉结筋。
也就是0.5米。
水平方向一般是砌体均分就可以了。
墙体拉结筋在抗震地区，板底设有圈梁时，预制板应在板端每块板缝处设1根直径8mm的拉接钢筋，中间墙处钢筋每边伸入板中lOOOmm，端墙处伸入墙中并弯折。
板跨大于4. 8m的，还应在顺板跨方向靠墙边的第一块预制板的侧面，按1000mm 的间距用1根直径8mm的钢筋拉接，一端通过板上伸入到第一、二块板间的板缝向下弯折，另一端伸入墙体内弯折。
抗震等级7度及以下地区，上述拉接筋不必与圈梁拉接；8、9度地区，除设上述拉接筋外，还应在板下圈梁中预埋钢筋与上述拉接筋相连。
拉结筋是建筑工程中钢筋类型的一种，把它砌到墙的里而，摆在砖层当中起连接砌体防止开裂的作用。
植筋技术规范、植筋工艺及锚固长度
植筋技术规范、植筋工艺及锚固长度近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。
植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。
本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为。
某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧。
根据工程实际现状，需要植筋新增11根框架柱，并对原有框架柱中的4根相关剪力墙进行植筋加固。
在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋。
新增的框架梁中部分钢筋也需植筋。
该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。
2、植筋规格、数量、钻孔深度如下：植筋规格（mm）| φ8 | φ18 | φ22 | φ25 |植筋数量（根） | 36 | 61 | 164 | 106 |钻孔深度（mm） | 120 | 270 | 330 | 375 |3、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。
钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。
4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于一组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。
5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。
该工程方案的编制、植筋施工和检测验收都遵循《混凝土结构加固技术规范》CECS25︰90标准。
填充墙砌体植筋规范
填充墙砌体植筋规范篇一：植筋规范关键词] 植筋技术；非破损检验；破坏性检验一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。
植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。
本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨6.9m、短跨4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。
该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。
2、植筋规格、数量、钻孔深度如下：植筋规格（mm）φ8φ18φ22φ25植筋数量（根）366 116 48 106钻孔深度（mm）120 270 330 3753、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。
钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。
4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。
5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。
二、植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代， GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求。
砌体拉结筋及构造柱植筋技术要求
砌体拉结筋及构造柱植筋技术要求7、砌体拉结筋及构造柱植筋技术要求本工程住宅外墙和内墙为200厚采用烧结页岩多孔砖，轴线居中，其余内墙为100/200厚页岩空心砖，砌体转角部位及砌体长度≥4米设构造柱，端柱构造柱和约束边柱构造柱。
为方便施工，本工程砌体拉结筋计划在做完主体框架后，砌筑填充墙时，所有框架柱、剪力墙与填充墙交接处均采用化学锚固植筋。
植筋深度不小于80mm，预留长度1000mm，与砌体墙身通长筋搭接长度不小于48d 且不小于300mm。
同时，构造柱柱预埋钢筋漏埋或严重偏位时，也采取化学锚固植方法进行处理。
本植筋方案主要是针对上述两种情况进行编制，若其他构件发生严重偏位则可按各单位要求采取此种方法进行处理。
构造柱楼平面采用预埋，顶部采用植筋（因各楼层局部变化太大无法确定顶部位置），内墙构造柱主筋采用12，外墙构造柱主筋采用14。
7.1、施工准备二次结构植筋正式施工前需作如下准备工作:（1）主体分部中承重结构已施工完毕，已经有关部门验收合格。
（2）场地清理:植筋作业、材料配制作业必须先清理好现场上的障碍物，并搭设操作平台。
（3）搭设操作平台:根据植筋的类别、位置、标高和现场的实际条件，支搭适用、安全的脚手架或平台。
脚手架和平台必须稳定牢固，并安装护身栏和踢脚板等安全防护装置。
（4）电力和照明设备安装:绝缘动力电线与电源可靠连接，并通过架设和支架引入作业区内与电闸箱相联。
电源闸箱与操作平台作业工人的直线距离，应满足电工设备的安全距离要求。
现场照明设备，应满足正常作业时的可视亮度和照度要求(包括通道区段的照明要求)。
（5）定位、放线和检查:按照施工图和施工组织设计的要求，放线、定位，确定植筋的准确位置。
（6）建筑材料进场后，进行各项材料的报验和检验，并在施工前实施。
四、施工工艺及具体操作方法7.2施工要求:（1）植筋深度≥80mm，植筋最小锚固长度1取10d、 100mm。
植筋锚固深度范围内横向钢筋不少于2根时，植筋与混凝土边缘距离不小于50mm，植筋间距不小于5d。
框架结构填充墙预留拉结筋的施工
!框架结构填充墙预留拉结筋的施工
!经验交流"马熙富麻青山
图"拉结筋的制作按规范要求，钢筋混凝土框架柱与填充墙体必须
用直径为#$$的钢筋拉结。
拉结筋从框架柱甩出，要
求沿框架柱柱身每间距%&&$$设一根。
框架柱中预留
拉结筋的设置是施工中比较令人头痛的问题，看起来
是小问题，但经常给工程带来不少麻烦和隐患。
近年来采用的设置预留拉结筋的方法很多，但多
不理想。
我们在实际工作中总结经验教训，改进了预留
拉结筋的形状尺寸，现介绍我们采用的一种预留拉结
筋的形式。
"’
用#钢筋按图
"所示要求，先将墙拉结筋制作出来，待施工使用；
(’绑扎完钢筋骨架，
检查合格后，将拉结筋按图(所示要求绑扎好，要特别注意拉结筋底部要用单根((
号铁丝绑扎，不要绑扎过牢，以免凿拉结筋时费力；
)’绑扎好拉结筋，
检查无误后，方可支柱模板，浇筑混凝土。
*’柱的侧模拆除后，
用手锤、钢钎在其表面凿)+*$$即可把它凿出，
再拉直待砌筑填充墙砌块时使用。
按这种形式进行拉结筋施工，有效地控制了拉结
筋在柱中的位置，使用时能够很省力地凿出来，既避免
了凿出拉结筋的人工浪费，又保证了工程质量。
拉结筋#,%&&钢模板此处用单根((号铁丝绑扎得不要过牢(%(%图(拉结筋预留示意图
柱子截面尺寸。
