普通混凝土力学性能试验方法标准
普通混凝土力学性能试验方法标准 2016/10/17
4.2 试件的养护
1）、试件成型后应立即用不透水的薄膜覆盖表面。 2）、采用标准养护的试件，应在温度为20±5℃的环 境中静臵一昼夜至二昼夜，然后编号、拆模。拆模后 应立即放入温度为20±2℃，相对湿度为95%以上的标 准养护室中养护，或在温度为20±2℃的不流动的饱和 溶液中养护。标准养护室内的试件应放在支架上，彼 此间隔10~20mm，试件表面应保持潮湿，并不得被水 直接冲淋。 3）、同条件养护试件的拆模时间可与实际构件的拆模 时间相同，拆模后，试件仍需保持同条件养护。 4)、标准养护龄期为28d(搅拌加水开始计时)。
普通混凝土力学性能试验方法标准
2016/10/17
四、试件的制作和养护
4.1 试件的制作
4.1.1混凝土试件的制作应符合下列规定： 1. 成型前，应检查试模尺寸并符合标准，试模内表面应涂 一薄层矿物油或其他不与混凝土发生反应的脱模剂。 2. 在试验室拌制混凝土时，其材料用量应以质量计，称 量的精度，水泥、掺合料、水和外加剂为±0.5%，骨料为 ±1%。 3. 取样或试验室拌制的混凝土应在拌制后尽短的时间内成 型一般不宜超过15min。 4. 根据混凝土拌合物的稠度确定混凝土成型方法，坍落 度不大于70mm的混凝土宜用振动振实，大于70mm的宜 用捣棒人工捣实，检验现浇混凝土或预制构件的混凝土 试件成型方法宜与实际采用的方法相同。
2016/10/17
普通混凝土力学性能试验方法标准
总则
为进一步规范混凝土试验方法提高混凝土试验精 度和试验水平并在检验或控制混凝土工程或预制 混凝土构件的质量时有一个统一的混凝土力学性 能试验方法特制定本标准。本标准适用于工业与 民用建筑以及一般构筑物中的普通混凝土力学性能 试验包括抗压强度试验、轴心抗压强度试验、静 力受压弹性模量试验、劈裂抗拉强度试验和抗折强 度试验。
普通混凝土力学性能试验方法标准 2016/10/17
五、抗压强度试验
5.1 试验采用的试验设备应符合下列规 定
1. 混凝土立方体抗压强度试验所采用压力试验机应 符合本标准第4.3节的规定。 2. 混凝土强度等级≥C60时，试件周围应设防崩裂网 罩。
普通混凝土力学性能试验方法标准
2016/10/17
普通混凝土力学性能试验方法标准 2016/10/17
六、轴心抗压强度试验
6.1试验采用的试验设备应符合下列规 定
1. 轴心抗压强度试验所采用压力试验机的精度应符 合本标准。 2. 混凝土强度等级≥C60时，试件周围应设防崩裂网 罩。当压力试验机上、下压板不符合本标准规定时， 压力试验机上、下压板与试件之间应各垫以符合本 标准要求的钢垫板。
普通混凝土力学性能试3 立方体抗压强度试验结果计算及确 定
1. 混凝土立方体抗压强度应按下式计算
。
普通混凝土力学性能试验方法标准
2016/10/17
2. 强度值的确定应符合下列规定 1) 三个试件测值的算术平均值作为该组试件的强度 值精确至0.1MPa 2) 三个测值中的最大值或最小值中如有一个与中间 值的差值超过中间值的15%时，则把最大及最小值一 并舍除，取中间值作为该组试件的抗压强度值 3) 如最大值和最小值与中间值的差均超过中间值的 15%则该组试件的试验结果无效. 3. 混凝土强度等级C60时用非标准试件测得的强度值 均应乘以尺寸换算系数其值为对 200mm×200mm×200mm试件为1.05，对 100mm×100mm×100mm试件为0.95。当混凝土强 度等级≥C60时宜采用标准试件，使用非标准试件时， 尺寸换算系数应由试验确定。
5.2 立方体抗压强度试验步骤：
1. 试件从养护地点取出后应及时进行试验，将试件 表面与上下承压板面擦干净。 2. 将试件安放在试验机的下压板或垫板上，试件的 承压面应与成型时的顶面垂直。试件的中心应与试 验机下压板中心对准开动试验机，当上压板与试件 或钢垫板接近时调整球座，使接触均衡。 3. 在试验过程中应连续均匀地加荷，混凝土强度等 级C30时，加荷速度取每秒钟0.3~0.5MPa，混凝土强 度等级≥C30且C60时，取每秒钟0.5~0.8MPa混凝土强 度等级≥C60时取每秒钟0.8~1.0MPa。 4. 当试件接近破坏开始急剧变形时，应停止调整试 验机油门直至破坏。然后记录破坏荷载。
普通混凝土力学性能试验方法标准 2016/10/17
6.3试验结果计算及确定按下列方法进行
1. 混凝土试件轴心抗压强度应按下式计算
普通混凝土力学性能试验方法标准
2016/10/17
2. 混凝土轴心抗压强度计算值应精确至0.1MPa。 3. 混凝土轴心抗压强度值的确定应符合本标准规定。 4. 混凝土强度等级C60时，用非标准试件测得的强度 值均应乘以尺寸换算系数，其值为对 200mm×200mm×400mm试件为1.05，对 100mm×100mm×300mm试件为0.95。当混凝土强 度等级≥C60时，采用标准试件，使用非标准试件时 尺寸换算系数应由试验确定。
3.尺寸公差
1、试件的承压面的平面度公差不得超过0.0005d，d 为边长。 2、试件的相邻面间的夹角应为90°其公差不得超 过0.5°。 3、试件各边长、直径和高的尺寸的公差不得超过 1mm。
普通混凝土力学性能试验方法标准
2016/10/17
三、设备
3.1 试模
1、试模应符合《混凝土试模》JG3019中技术要求 的规定。 2、应定期对试模进行自检。自检周期宜为三个月。
普通混凝土力学性能试验方法标准 2016/10/17
一、取样
1混凝土的取样应符合《普通混凝土拌 合物性能试验方法标准》GB/T 50080 2普通混凝土力学性能试验应以三个试 件为一组每组试件所用的拌合物应 从同一盘混凝土或同一车混凝土中取 样。
普通混凝土力学性能试验方法标准
2016/10/17
普通混凝土力学性能试验方法标准
2016/10/17
C.用插入式振捣棒振实制作试件应按下述方 法进行
a.将混土拌合物一次装入试模，装料时应用抹刀 沿各试模壁插捣，并使混凝土拌合物高出试模口。 b. 宜用直径为25mm的插入式振捣棒，插入试模振 捣时，振捣棒距试模底板10~20mm且不得触及试模 底板，振动应持续到表面出浆为止，且应避免过振， 以防止混凝土离析，一般振捣时间为20s。振捣棒拔 出时要缓慢，拔出后不得留有孔洞。
普通混凝土力学性能试验方法标准
2016/10/17
(2)轴心抗压强度和静力受压弹性模量试件 应符合下列规定
1. 边长为150mm×150mm×300mm的棱柱体试件是 标准试件。 2. 边长为100mm×100mm×300mm和 200mm×200mm×400mm的棱柱体试件是非标准 试件。 3. 在特殊情况下可采用150mm×300mm的圆柱体标 准试件或100mm×200mm和200mm×400mm的圆柱 体非标准试件。
普通混凝土力学性能试验方法标准
2016/10/17
4.1.2 混凝土试件制作应按下列步骤进行
1）、 取样或拌制好的混凝土拌合物应至少用铁锨再 来回拌合三次。 2）、按规定选择成型方法成型。 A.用振动台振实制作试件应按下述方法进行： a. 将混凝土拌合物一次装入试模装料时应用 抹刀沿各试模壁插捣并使混凝土拌合物高出试模口 b. 试模应附着或固定在符合第4.2节要求的振动 台上，振动时试模不得有任何跳动，振动应持续到 表面出浆为止，不得过振。
普通混凝土力学性能试验方法标准
2016/10/17
3.6 钢垫板
1、钢垫板的平面尺寸应不小于试件的承压面积厚度 应不小于25mm。 2、钢垫板应机械加工承压面的平面度公差0.04mm 表面硬度不小于55HRC，硬化层厚度约为5mm。
3.7 其他量具及器具
1、量程大于600mm、分度值为1mm的钢板尺。 2、量程大于200mm、分度值为0.02mm的卡尺。 3、符合《混凝土坍落度仪》JG 3021中规定的直径 16mm、长600mm、端部呈半球形的捣棒。
普通混凝土力学性能试验方法标准
2016/10/17
3.2 振动台
1、振动台应符合《混凝土试验室用振动台》JG/T 3020中技术要求的规定。 2、应具有有效期内的计量检定证书。
普通混凝土力学性能试验方法标准
2016/10/17
3.3 压力试验机
1、压力试验机除应符合《液压式压力试验机》 GB/T 3722及《试验机通用技术要求》GB/T 2611 中技术要求外其测量精度为±1%试件破坏荷载应 大于压力机全量程的20%且小于压力机全量程的80%。 2 、应具有加荷速度指示装臵或加荷速度控制装臵 并应能均匀、连续地加荷。 3 、应具有有效期内的计量检定证书。
普通混凝土力学性能试验方法标准 2016/10/17
B.用人工插捣制作试件应按下述方法进行
a. 混凝土拌合物应分两层装入模内，每层的装料 厚度大致相等。 b. 插捣应按螺旋方向从边缘向中心均匀进行。在 插捣底层混凝土时，捣棒应达到试模底部，插捣上 层时，捣棒应贯穿上层后插入下层20~30mm，插捣 时捣棒应保持垂直，不得倾斜。然后应用抹刀沿试 模内壁插拔数次。 c. 每层插捣次数按在10000截面积内不得少于12次。 d. 插捣后应用橡皮锤轻轻敲击试模四周，直至插 捣棒留下的空洞消失为止。
普通混凝土力学性能试验方 法标准
制作人：谢淑华
普通混凝土力学性能试验方法标准
2016/10/17
目录
1.取样 2.试件的尺寸、形状和公差 3.设备 4试件的制作和养护 5.抗压强度试验 6.轴心抗压强度试验 7.静力受压弹性模量试验 8.劈裂抗拉强度试验 9.抗折强度试验
普通混凝土力学性能试验方法标准
普通混凝土力学性能试验方法标准一、试验材料。
1. 混凝土试件，混凝土试件的制作应符合相关标准，试件的尺寸和数量应符合试验要求。
2. 试验设备，试验设备应符合国家标准，保证试验的准确性和可靠性。
二、抗压强度试验。
1. 试验方法，混凝土抗压强度试验采用静载荷试验方法，试验过程中应注意加载速度和试验环境的控制。
2. 试验数据记录，在试验过程中，应及时记录试验数据，包括加载值和应力应变曲线等。
3. 试验结果分析，根据试验结果进行数据分析，计算混凝土的抗压强度，并进行合理评定。
1. 试验方法，混凝土抗拉强度试验通常采用拉伸试验方法，试验时应注意试验样品的准备和试验条件的控制。
2. 试验数据记录，记录试验过程中的拉伸载荷和试验样品的变形情况，得出应力应变曲线和抗拉强度的计算结果。
3. 试验结果分析，根据试验结果进行数据分析，评定混凝土的抗拉性能，并进行合理评定。
四、弹性模量试验。
1. 试验方法，弹性模量试验通常采用应力-应变曲线法或者共振频率法，试验过程中应注意试验条件的控制和数据的准确记录。
2. 试验数据记录，记录试验过程中的应力-应变曲线或共振频率数据，得出混凝土的弹性模量计算结果。
3. 试验结果分析，根据试验结果进行数据分析，评定混凝土的弹性模量，并进行合理评定。
1. 试验方法，混凝土抗冻性试验通常采用循环冻融试验方法，试验过程中应注意试验条件的模拟和试验样品的准备。
2. 试验数据记录，记录试验过程中的冻融循环次数和试验样品的质量损失情况，得出混凝土的抗冻性评定结果。
3. 试验结果分析，根据试验结果进行数据分析，评定混凝土的抗冻性能，并进行合理评定。
六、结论。
根据以上试验方法标准，可以全面评定混凝土的力学性能，为建筑工程的设计和施工提供重要参考。
同时，对于混凝土的质量控制和改进也具有重要意义。
综上所述，普通混凝土力学性能试验方法标准的制定和实施对于建筑工程质量的保障具有重要意义，希望本文介绍的内容能够对相关人员有所帮助。
普通混凝土力学性能试验方法标准
普通混凝土力学性能试验方法标准
首先，混凝土的抗压强度是衡量其力学性能的重要指标之一。
根据《普通混凝
土抗压强度试验方法标准》（GB/T 50081-2002），试验时应选取代表性样品，并
按照标准要求进行试验。
试验过程中需要注意保证试样的充分湿养和试验环境的稳定，以确保测试结果的准确性和可靠性。
其次，混凝土的抗拉强度和抗折强度也是评价其力学性能的重要指标。
根据
《混凝土抗拉强度试验方法标准》（GB/T 50080-2002）和《混凝土抗折强度试验
方法标准》（GB/T 50082-2009），试验过程中需要严格按照标准规定的试验方法
进行操作，确保试验结果的准确性和可比性。
此外，混凝土的变形性能也是其力学性能的重要指标之一。
根据《混凝土变形
性能试验方法标准》（GB/T 50082-2009），试验过程中需要对混凝土的压缩变形、弹性模量、泊松比等性能进行测试，以评价混凝土在受力过程中的变形特性。
最后，混凝土的耐久性能对于建筑结构的使用寿命具有重要影响。
根据《混凝
土耐久性能试验方法标准》（GB/T 50082-2009），试验过程中需要对混凝土的抗
渗性、抗冻融性、碳化深度等指标进行测试，以评价混凝土在不同环境条件下的耐久性能。
总之，普通混凝土力学性能试验方法标准的制定和执行对于保障建筑结构的安
全和稳定具有重要意义。
各项试验方法的准确执行和测试结果的可靠性是确保建筑工程质量的关键。
希望本文能够对相关人员的工作和学习有所帮助。
普通混凝土力学性能试验方法标准
普通混凝土力学性能试验方法标准
首先，混凝土的抗压强度试验是评定混凝土质量的重要指标之一。
按照相关标准，混凝土抗压强度试验应该在混凝土龄期28天时进行。
试验时，应按照一定的标准尺寸制备混凝土试件，并在试验机上进行加载，记录载荷和试件变形的数据，最终计算出混凝土的抗压强度值。
其次，混凝土的抗拉强度试验也是十分重要的。
一般来说，混凝土的抗拉强度较低，因此在工程实践中往往采用钢筋混凝土结构来提高其抗拉性能。
抗拉强度试验方法标准要求在试验时应注意避免试件的偏心加载，同时还要考虑试件的尺寸和制备工艺等因素，以保证试验结果的准确性。
另外，混凝土的抗弯强度试验也是不可忽视的。
抗弯强度试验是评定混凝土在受弯矩作用下的承载能力，对于混凝土结构的设计和施工具有重要意义。
在试验中，应该注意控制试件的裂缝发展，避免试验过程中出现不稳定现象，同时还要注意试验机的加载速度和数据采集频率，以保证试验结果的可靠性。
最后，混凝土的抗压性能试验也是十分重要的。
抗压性能试验
是评定混凝土在受压状态下的承载能力，对于混凝土结构的设计和
施工具有重要意义。
在试验中，应该注意控制试件的裂缝发展，避
免试验过程中出现不稳定现象，同时还要注意试验机的加载速度和
数据采集频率，以保证试验结果的可靠性。
综上所述，普通混凝土力学性能试验方法标准对于保证建筑结
构的安全和可靠具有重要意义。
各种试验方法的标准化和规范化，
可以有效地保证试验结果的准确性和可比性，为混凝土结构的设计、施工和使用提供可靠的依据。
希望本文所介绍的内容能够对相关领
域的研究和实践工作有所帮助。
普通混凝土力学性能试验方法标准
d. 插捣后应用橡皮锤轻轻敲击试模四周，直至插 捣棒留下的空洞消失为止。
普通混凝土力学性能试验方法标准
2019/12/6
C.用插入式振捣棒振实制作试件应按下述方 法进行
a.将混土拌合物一次装入试模，装料时应用抹刀 沿各试模壁插捣，并使混凝土拌合物高出试模口。
普通混凝土力学性能试验方法标准
2019/12/6
3.2 振动台
1、振动台应符合《混凝土试验室用振动台》JG/T 3020中技术要求的规定。
2、应具有有效期内的计量检定证书。
普通混凝土力学性能试验方法标准
2019/12/6
3.3 压力试验机
1、压力试验机除应符合《液压式压力试验机 GB/T 3722 及《试验机通用技术要求 GB/T 2611 中技术要求外其测量精度为±1%试件破坏荷载应 大于压力机全量程的20%且小于压力机全量程的80%。
2. 混凝土强度等级≥C60时，试件周围应设防崩裂网 罩。
普通混凝土力学性能试验方法标准
2019/12/6
5.2 立方体抗压强度试验步骤：
1. 试件从养护地点取出后应及时进行试验，将试件 表面与上下承压板面擦干净。
2. 将试件安放在试验机的下压板或垫板上，试件的 承压面应与成型时的顶面垂直。试件的中心应与试 验机下压板中心对准开动试验机，当上压板与试件 或钢垫板接近时调整球座，使接触均衡。
试件成型方法宜与实际采用的方法相同。
普通混凝土力学性能试验方法标准
2019/12/6
B.用人工插捣制作试件应按下述方法进行
a. 混凝土拌合物应分两层装入模内，每层的装料 厚度大致相等。
普通混凝土力学性能试验方法
普通混凝土力学性能试验方法普通混凝土力学性能的试验方法主要包括抗压强度试验、抗拉强度试验、抗弯强度试验和E值试验等。
下面将依次介绍这些试验方法。
1. 抗压强度试验抗压强度试验是测定混凝土材料在受到压力作用下的抵抗力。
试验时，首先制作一定规格的混凝土试件，通常使用立方体或圆柱体试件。
然后将试件放置在实验机的工作台上，施加逐渐增加的压力，直到试件破坏。
通过测量试件的最大破坏荷载以及试件的几何尺寸，就可以计算出混凝土的抗压强度。
2. 抗拉强度试验抗拉强度试验是测定混凝土材料在受到拉力作用下的抵抗力。
试验时，通常使用标准的圆柱体试件，然后将试件放置在拉力试验机上，施加逐渐增加的拉力，直到试件破坏。
通过测量试件的最大破坏荷载以及试件的几何尺寸，就可以计算出混凝土的抗拉强度。
3. 抗弯强度试验抗弯强度试验是测定混凝土材料在受到弯曲力作用下的抵抗力。
试验时，通常使用标准的梁试件，然后将试件放置在弯曲试验机上，施加逐渐增加的弯曲力，直到试件破坏。
通过测量试件的最大破坏荷载以及试件的几何尺寸，就可以计算出混凝土的抗弯强度。
4. E值试验E值试验是测定混凝土材料的弹性模量。
试验时，通常使用标准的圆柱体试件，然后将试件放置在弹性模量试验机上，施加一定的荷载，然后测量试件的应变。
根据荷载与应变的关系，就可以计算出混凝土的弹性模量。
此外，还有一些其他常用的混凝土力学性能试验方法，如抗冻性试验、渗透性试验、收缩性试验等。
这些试验方法主要用于评估混凝土材料在不同环境条件下的性能。
通过这些试验方法，可以对混凝土的力学性能进行准确的评估，为工程设计和建设提供可靠的依据。

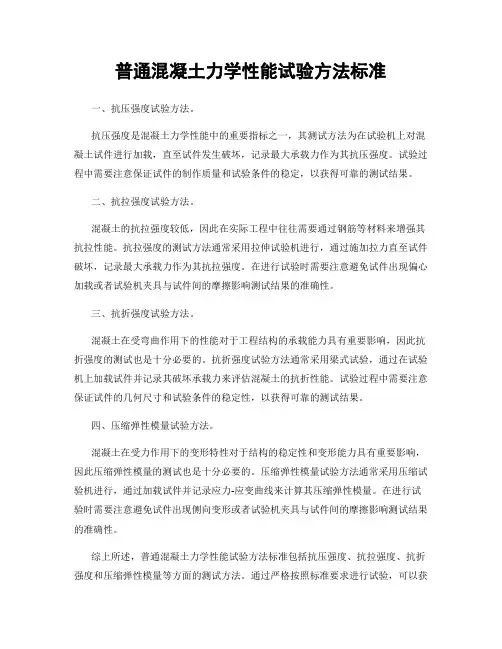

普通混凝土力学性能试验方法标准
普通混凝土力学性能试验方法标准一、抗压强度试验方法。
抗压强度是混凝土力学性能中的重要指标之一，其测试方法为在试验机上对混凝土试件进行加载，直至试件发生破坏，记录最大承载力作为其抗压强度。
试验过程中需要注意保证试件的制作质量和试验条件的稳定，以获得可靠的测试结果。
二、抗拉强度试验方法。
混凝土的抗拉强度较低，因此在实际工程中往往需要通过钢筋等材料来增强其抗拉性能。
抗拉强度的测试方法通常采用拉伸试验机进行，通过施加拉力直至试件破坏，记录最大承载力作为其抗拉强度。
在进行试验时需要注意避免试件出现偏心加载或者试验机夹具与试件间的摩擦影响测试结果的准确性。
三、抗折强度试验方法。
混凝土在受弯曲作用下的性能对于工程结构的承载能力具有重要影响，因此抗折强度的测试也是十分必要的。
抗折强度试验方法通常采用梁式试验，通过在试验机上加载试件并记录其破坏承载力来评估混凝土的抗折性能。
试验过程中需要注意保证试件的几何尺寸和试验条件的稳定性，以获得可靠的测试结果。
四、压缩弹性模量试验方法。
混凝土在受力作用下的变形特性对于结构的稳定性和变形能力具有重要影响，因此压缩弹性模量的测试也是十分必要的。
压缩弹性模量试验方法通常采用压缩试验机进行，通过加载试件并记录应力-应变曲线来计算其压缩弹性模量。
在进行试验时需要注意避免试件出现侧向变形或者试验机夹具与试件间的摩擦影响测试结果的准确性。
综上所述，普通混凝土力学性能试验方法标准包括抗压强度、抗拉强度、抗折强度和压缩弹性模量等方面的测试方法。
通过严格按照标准要求进行试验，可以获得准确可靠的混凝土力学性能参数，为工程设计和施工提供重要参考依据。
同时，也可以帮助工程师和技术人员更好地了解混凝土材料的力学性能特点，从而更好地应用于实际工程中。
普通混凝土力学性能试验方法标准
2. 边长为100mm×100mm×400mm的棱柱体试件是 非标准试件。
普通混凝土力学性能试验方法标准
2020/3/27
3.尺寸公差
1、试件的承压面的平面度公差不得超过0.0005d，d 为边长。
2、试件的相邻面间的夹角应为90 过0.5°。
2020/3/27
总则
为
标准。本标准适用于工业与 民用建筑以及一般构筑物中的普通混凝土力学性能
力受压弹性模量试验、劈裂抗拉强度试验和抗折强 度试验。
普通混凝土力学性能试验方法标准
2020/3/27
一、取样
1混凝土的取样应符合《普通混凝土拌 合物性能试验方法标准 GB/T 50080
2普通混凝土力学性能试验应以三个试
其公差不得超
3、试件各边长、直径和高的尺寸的公差不得超过 1mm。
普通混凝土力学性能试验方法标准
2020/3/27
三、设备
3.1 试模
1、试模应符合《混凝土试模》JG3019中技术要求 的规定。
2、应定期对试模进行自检。自检周期宜为三个月。
普通混凝土力学性能试验方法标准
2020/3/27
3.2 振动台
2. 边长为100mm×100mm×300mm和
200mm×200mm×400mm的棱柱体试件是非标准 试件。
3. 在特殊情况下可采用150mm×300mm的圆柱体标 准试件或100mm×200mm和200mm×400mm的圆柱 体非标准试件。
普通混凝土力学性能试验方法标准
2020/3/27
（3）抗折强度
2. 边长为100mm和200mm的立方体试件是非标准 试件。
普通混凝土力学性能试验
1．相关检测标准GB/T 50082-2009 《普通混凝土力学性能试验方法标准》GB/T 50081 《普通混凝土力学性能试验方法标准》2．主要检测仪器设备（工具）（1）冻融试验箱（2）1级精度压力试验机：（TYE-2000C型压力机，NYL-2000D型压力机）；（3）钢直尺(量程大于600mm、分度值为0.5mm)；直角尺；塞尺；（4）弹性模量测定仪（精度为0.001mm，固定架的标距为150mm）；（5）混凝土动弹性模量测定仪（6）砼抗渗仪（自动加水压）；（7）玻璃胶等密封材料；脱模装置（千斤顶）；破型装置（压力机）（8）混凝土氯离子电通量测定仪。
（9）非接触法混凝土收缩测定仪11（10）混凝土收缩仪：测量标距为540mm，装有精度为0.01mm的百分表；（11）收缩测头：由不锈钢或其他不锈的材料制作，测头顶端直径为6mm，长为40mm；（12）混凝土早期抗裂试验装置。
3．检测环境试验室环境温度为10℃～35℃。
4．检测参数抗冻性；抗渗性；抗氯离子渗透性；收缩性；早起抗裂；混凝土中钢筋锈蚀；抗压疲劳变形。
4. 检测程序和检测技术4.1 样品检查（1）检试员接收任务并领取样品和样品单，核对样品单与样品信息是否一致，检查样品数量、样品尺寸偏差和可检状态并签名确认。
若样品不符合检测要求，及时与接样员沟通，通知客户重新确认。
试件最小横截面尺寸骨料最大粒径应符合现行行业标准《普通混凝土用砂，石质量及检验方法标准》JGJ 52的规定。
并且试件应采用符合现行行业标准《混凝土试模》JG 237规定的试模制作。
（2）试件的尺寸公差应符合下列规定：①试件的承压面的平面度公差不得超过0.0005d(d为边长)；②试件的相邻面间的夹角应为90°，其公差不得超过0.5°；③试件各边长、直径和高的尺寸的公差不得超过1mm。
4.2试件的制作和养护（1）试件的制作和养护应符合现行国家标准《普通混凝土力学性能试验方法标准》GB/T 50081中的规定。
普通混凝土力学性能试验方法.
普通混凝土力学性能试验方法GBJ81—85主编部门：城乡建设环境保护部批准部门：中华人民共和国国家计划委员会施行日期：1986年7月1日关于发布《普通混凝土拌合物性能试验方法》等三本国家标准的通知计标〔1985〕1889号根据原国家建委（78）建发设字第562号通知的要求，由城乡建设部中国建筑科学研究院会同有关单位共同编制的《普通混凝土拌合物性能试验方法》等三本标准，已经有关部门会审。
现批准《普通混凝土拌合物性能试验方法》GBJ80－85、《普通混凝土力学性能试验方法》GBJ81－85和《普通混凝土长期性能和耐久性能试验方法》GBJ82—85等三本标准为国家标准，自一九八六年七月一日起施行。
该三本标准由城乡建设部管理，其具体解释等工作由中国建筑科学研究院负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八五年十一月二十五日编制说明本标准是根据原国家建委（78）建发设字第562号通知的要求，由中国建筑科学研究院会同各有关单位共同编制而成的。
在编制过程中，作了大量的调查研究和试验论证工作，收集并参考了国际标准和其它国内外有关的规范标准，经过反复讨论修改而成的。
在编制过程中曾多次征求全国各有关单位的意见，最后才会同有关部门审查定稿。
本标准为普通混凝土基本性能中有关力学性能的试验方法。
内容包括立方体抗压强度、轴心抗压强度、静力受压弹性模量、劈裂抗拉强度以及抗折强度等五个方法。
由于普通混凝土力学性能试验涉及范围较广，本身又将随着仪器设备的改进和测试技术的提高而不断发展，故希望各单位在执行本标准过程中，注意积累资料、总结经验。
如发现有需要修改补充之处，请将意见和有关资料寄中国建筑科学研究院混凝土研究所，以便今后修改时参考。
城乡建设环境保护部一九八五年七月第一章总则第1.0.1条为了在确定混凝土设计特征值、检验或控制现浇混凝土工程或预制构件的质量时，有一个统一的混凝土力学性能试验方法，特制订本标准。
普通混凝土力学性能试验方法标准.
《普通混凝土力学性能试验方法标准》（GB/T50081-2002）试件尺寸：100×100×100、每组三个150×150×150（标准试件）、每组三个200×200×200每组三个设备：压力试验机，测量精度±1%，试件破坏荷载应大于设备量程的20%且小于80%；具有有效的计量检定证书；抗压强度试验：加荷速度：＜C30时，0.3~0.5MPa每秒≥C30且＜C60时0.5~0.8MPa每秒≥C60时0.8~1.0MPa每秒计算： f ce=F/A强度值确定：1、取三个试件的算术平均值；2、如最大值或最小值中有一个与中间值差值超过15%，取中间值作为代表值；3、如最大值或最小值均与中间值差值超过15%，则结果无效；非标试块换算系数：100×100×100为0.95200×200×200为1.05抗折强度试验：试件尺寸：150×150×600（或550）的棱柱体、或100×100×400mm 的非标试件。
每组三个。
加荷速度：＜C30时，0.02~0.05MPa每秒≥C30且＜C60时0.05~0.08MPa每秒≥C60时0.08~0.10MPa每秒试验结果：f f=Fl/bh2非标试块换算系数0.85《建筑砂浆基本性能试验方法标准》（JGJ/T70-2009）立方体抗压强度试验试件尺寸：70.7×70.7×70.7、每组三个。
养护条件：20±2.C，相对湿度90%以上；加荷速度：0.25~1.5KN/s计算： f m,cu=KN u/A, k取1.35结果确定：1、取三个试件的算术平均值；2、如最大值或最小值中有一个与中间值差值超过15%，取中间值作为代表值；3、如最大值或最小值均与中间值差值超过15%，则结果无效；。
