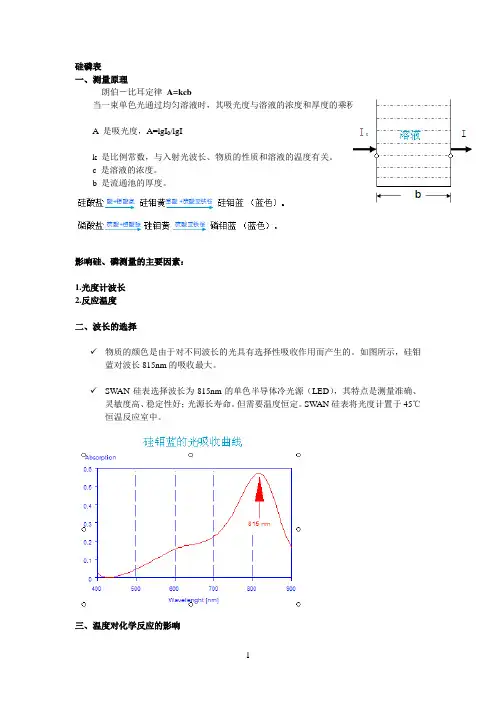

SWAN硅表日常维护手册

6 维护6.1 维护时间表6.2 更换泵管图6.1蠕动泵和光度计模块6.2.1 拆卸泵管步骤 1:排空系统：将试剂管从试剂桶中取出，并且把它们放入一个空的不小于500 ml 的容器里!在维护程序中使用排空系统（用户模式（USER），系统程序（SYSTEM）：排空系统）排空光度计和反应管。

步骤2:从混合器（mixing block）上取下试剂管2-4和样水管。

从零点阀（zero point valve）上取下试剂管1图6.2步骤3:把压力棒(pressure bar)旋转90度，取下；把压力板(pressure plates)向上旋转。

图6.3步骤4:向下拉左侧的泵管手柄，并取下泵管。

注意：不要直接拉泵管图6.4步骤5:取下右侧泵管。

图6.5步骤6:从分配器上取下泵管。

图6.66.2.2 安装泵管安装新的管子，反向执行上述步骤。

步骤1:将泵管安装到试剂分配器上。

步骤2:将泵管安装到泵右侧的泵管固定器上。

步骤3:将泵管从滚轮上方绕过并安装到泵左侧的泵管固定器上。

步骤4:拉下黑色压力板，安上压力棒，旋至合适的位置。

步骤5:将试剂管2-4和样水管安装到混合器上。

将试剂管1安装到零点阀上。

步骤6:将试剂管放回到试剂桶，在维护程序中使用填充系统（用户模式，编程系统：填充系统）填充光度计和反应管。

6.3 配制试剂试剂成套供应，足够使用一个月。

它包括：1x 1升瓶装的25%硫酸（随仪表仅提供一次用于启动的硫酸，请在当地购买e.g.at Merck ，no.for 1 liter: 1.00716.1000。

）5x 200 ml 瓶装的化合物试剂警告：配制试剂时需用优质水（无硅），否则测量值不可靠。

只有熟悉操作步骤和必要的安全设备（处理剧毒酸）人员，才允许配制试剂。

配置试剂时需戴上防护眼镜！每只瓶子贴有一个标签。

在标签上标有：每只试剂桶贴有一个标签。

在标签上标有：ANALYTICAL INSTRUMENTSColour mark of reagent tube Reagent nameReagent 1 - blue Ammonium-molybdateAnalytical Instrum entsCOPRA Silica AnalyzerReagent 2Aetzend CorrosifCorrosiv eReagent numberChemical name of substance in english Weight of substance, chem. formula International safety codes (if applicable)Danger symbol with text in 3 languages试剂1：钼酸铵取大约 8 升水注入标有"Reagent 1"的试剂桶内（见图2.10：试剂填充液位（Fill level for regengt dissolution）），接着把标有"Reagent 1a"的200 ml 瓶内的所有药末倒入试剂桶，把标有"Reagent 1b"的200 ml 瓶内的所有药末也倒入试剂桶，用一支清洁塑料棒充分搅拌直到药末完全溶解，然后再稀释到10升（见图2.10：最后填充液位（Final fill level））并混合均匀。

试剂2：硫酸按顺序配制！取大约 8 升水注入标有"Reagent 2"的试剂桶内（见图2.10：试剂填充液位（Fill level for regengt dissolution）），接着把标有"Reagent 2"的1升瓶内的硫酸倒入试剂桶，混合均匀后再稀释到10升（见图2.10：最后填充液位（Final fill level））并混合均匀。

试剂 3：草酸取大约 8 升水注入标有"Reagent 3"的试剂桶内（见图2.10：试剂填充液位（Fill level for regengt dissolution）），接着将标有"Reagent 3"的200 ml 瓶内所有药末倒入试剂桶，用一支清洁塑料棒充分搅拌直到药末完全溶解，然后再稀释到10升（见图2.10：最后填充液位（Final fill level））并混合均匀。

试剂4：硫酸亚铁铵取大约 8 升水注入标有"Reagent 3"的试剂桶内（见图2.10：试剂填充液位（Fill level for regengt dissolution）），接着将标有"Reagent 4a"的200 ml 瓶内的所有液体倒入试剂桶，将标有"Reagent 4b"的200 ml 瓶内所有的药末也倒入试剂桶，将标有"Reagent 4c"的200 ml 瓶内的所有液体也倒入试剂桶，用一支清洁塑料棒充分搅拌直到药末完全溶解，然后再稀释到10升（见图2.10：最后填充液位（Final fill level））并混合均匀。

如果您不使用我们提供的试剂：注意！用NaOH作为试剂1b，而不要使用KOH，因为KOH会沉积在仪表内。

6.4 清洗试剂过滤器注意！过滤器容器含有试剂。

请带手套操作。

- 从容器中取出管（带保护手套！）- 旋出过滤器- 用去离子水反复清洗过滤器- 再把它们紧旋在管上6.5 更换阴离子交换柱（空可选）我们建议一年更换一次阴离子交换柱。

离子交换柱固定在一个带螺丝盖的瓶子上，已填充了水，准备好安装。

- 取下旧的阴离子交换柱。

- 取下新阴离子交换柱的盖子，安装到恒位器左侧的固定架上。

6.6 电磁阀的维护注意：维护电磁阀必须断掉电源！打开电磁阀后，绝不能再次使用该膜片！拆卸：拆卸电磁阀，要先把试管清空（参看5.8章节更换试剂管）。

断开电源。

从电磁阀移走管子。

取出凸边螺母（Knurled nut）从轴体（Coil body）拉出阀结。

分解：打开电磁阀支架（Solenoid support）和底座螺母（Bottom screw）。

小心不要崩出弹簧（Spring）！取下膜支撑架（membrance holder）。

通常膜（membrance）会粘住阀体（valve body）。

用尖嘴钳子取下膜。

不要再次使用此膜！！！用软洗剂清洗阀体。

组装：将几片新的薄膜分别放在膜支撑架上。

将带支撑架的膜 1 放入阀体内。

将垫圈（washer）1放在膜上并小心地推下去。

将锥型弹簧（Conical spring）较小一端对准膜支架。

牢固地安装到底部螺母上！轻轻拧紧 !向下旋转阀体上部，把特氟隆（Teflon）长杆放入阀体中心孔。

将带支撑的薄膜 2 放入阀体内。

将垫圈2放在薄膜上并小心地推下去。

将长弹簧（long spring）放进电磁阀。

轻轻拧紧电磁阀支撑架！安装：把阀结推进轴体。

安装所有管子。

这时方可轻轻拧紧凸边螺母！图 6.7 Solenoid support Washer 2long springSolenoid with membrane holderMembrane 23-way valve bodyMembrane 1 Membrane holderConical springWasher 1 Bottom screw Knurled nutCoil body6.7 更换通道选择阀图6.86.7.1 拆卸通道选择阀步骤1：停止蠕动泵并通过选择初始化阀（INITIALIZE VALVE）（见4.8.7）切换到通道1。

步骤2：关闭所有样水，取下标准瓶。

步骤3：取下所有的样水管（sample tube）。

如果可用的话，取下空管（blank tube）。

从标准瓶支架上取出标准管（standard tube），所有的标准管（tube guide）都沿着主要的排水管（main drain）。

步骤4：拧下两个阀安装螺丝（valve mounting screw）（见图6.9）。

不要松动阀的装配螺丝（valve assembly screw）。

图6.9步骤5：取下阀图6.106.7.2 安装阀安装通道选择阀。

步骤1：如图6.11所示，通过调整操纵栓（Driving pin）将新的通道选择阀安装到图6.11所示位置。

图6.11步骤2：小心地将阀架送进安装槽（driving slot）并且把编码螺丝（encoding screw）放到右上角的位置。

步骤3：拧上两个阀安装螺丝（mounting screw），拧紧。

步骤4：安装所有的样水管，安装标准瓶。

步骤5：对所有的通道上进行渗漏检测，直到排出泵管中所有的空气。

6.8 维护之后的启动维护之后即可接上仪表电源线。

此时不要接通电源！打开控制阀让样水向上流入恒位器且流出废水管。

此时方可接通电源。

仪表开始清洗并向管路注入样水，然后从通道1开始进行下一次测量。

6.9 测量中断/完全停运及拆卸仪器如果仪表中断超过14天或仪表需拆卸时：1）将试剂管放进具有200ml高纯度水的容器里。

2）激活：FILL SYSTEM （填充系统），直到完毕。

3）激活：RINSE SYSTEM（清洗系统），直到完毕。

4）激活：EMPTY SYSTEM（排空系统），直到完毕。

5）切断电源。

6.10 错误信息4和5）。

按此键（回车键）显示错误的原因（错误信息）。

排除故障，再次按此键重新测量该故障发生前的那一通道。

如有下列错误信息代码出现:仪表中断测量。

在测量再次开始前，必须通过回车键来确认这些错误。

E015/E016: 无试剂E019: 阀阻塞如有下列错误信息代码出现: 仪器将切换到下一个通道，然后再重新测量发生错误的通道。

一旦错误原因消失，错误信息代码也会随之消失；反之，如错误原因依然存在，错误信息代码也不会消失。

E00x: 通道1，2或通道1，2，3，4流量错误错误NO ACCESS-WRONG PASSWORD 只出现在编程模式，输入正确的密码。

如仪器断电，则通电后所有功能将自动继续，仪器按选择通道（外部，现场总线）的编程顺序（内部）开始测量。

Error E001:LIMIT CH1（限位通道1）可能的原因: 建议处理方法: •超过通道的编程限位•取决于安装Error E002: LIMIT CH2（限位通道2）可能的原因: 建议处理方法: •超过通道的编程限位•取决于安装Error E003: LIMIT CH3（限位通道3）可能的原因: 建议处理方法: •超过通道的编程限位•取决于安装Error E002: LIMIT CH4（限位通道4）可能的原因: 建议处理方法: •超过通道的编程限位•取决于安装Error E009: FLOW ERROR CHANNEL 1（通道1流量错误）可能的原因: 建议处理方法:••断样样水管损坏••打开样水阀检查样水管•样水管压力太小•检测压力Error E0010: FLOW ERROR CHANNEL 2（通道2流量错误）可能的原因: 建议处理方法:••断样样水管损坏••打开样水阀检查样水管•样水管压力太小•检测压力Error E0011: FLOW ERROR CHANNEL 3（通道3流量错误）可能的原因: 建议处理方法:••断样样水管损坏••打开样水阀检查样水管•样水管压力太小•检测压力Error E012: FLOW ERROR CHANNEL 4（通道4流量错误）可能的原因: 建议处理方法:••断样样水管损坏••打开样水阀检查样水管•样水管压力太小•检测压力Error E0013: FLOW ERROR CHANNEL 5/标准瓶（通道5流量错误/标准瓶）可能的原因: 建议处理方法:••断样/标准瓶空样水管损坏••打开样水阀/填充标准瓶检查样水管•样水管压力太小•检测压力Error E015: NO REAGENT 1 Error E016: NO REAGENT 2可能的原因: 建议处理方法:•试剂空•填充试剂Error E019: VALVE BLOCKED（阀阻塞）可能的原因: 建议处理方法:•通道选择阀太紧•更换通道选择阀NO ACCESS - WRONG PASSWORD（不接受-密码错误）通过密码可以保护该菜单项。
