办公楼中央空调设计系统案例剖析
楼宇暖通空调系统工程案例分析与节能优化
楼宇暖通空调系统工程案例分析与节能优化楼宇暖通空调系统工程是一项关键的建筑设备工程，对提升建筑的舒适度、节能降耗具有重要意义。
然而，在一些新建或改造工程中，由于设计不合理或质量不达标，暖通空调系统存在一系列问题，如能耗过高、温度不均衡、噪声干扰等，影响了建筑的使用效果。
因此，本文将从工程案例分析与节能优化两方面，探讨楼宇暖通空调系统工程的优化方法。
一、工程案例分析案例一：某办公楼空调系统能耗高的问题某办公楼新建暖通空调系统能耗过高，甚至达到楼宇能耗的三分之一以上。
经调查发现，空调系统设计和实际使用情况存在诸多问题，如空调机组选型不合理、新风处理系统不完善、管道阻力过大等。
为优化该空调系统，采取如下措施：1.更换空调机组。
原有离心式机组造成冷凝温度偏高，能耗较大，考虑更换散热式机组，改善降温效果。
2.优化新风处理系统。
加装带回风功能的送风口，增加回风管道，加强新风的充足供应和循环利用，减少空调机组运转频率。
3.改善管道阻力。
施工中对管道的斜度、支管的角度等进行精细调节，减少阻力，提高空气流速和质量，提升换气效果。
4.加强维护管理。
定期清洗换热器和过滤器，保证系统运行正常。
并针对不同季节、气候提前制定合理的调节计划，减少改变温度、湿度等运行模式带来的能耗损失。
以上改进措施的实施使得该空调系统的能耗降低了50%以上，单位面积的工建筑能耗在合理范围内。
案例二：某学校暖通系统功率过高的问题某校园暖通系统能耗较高，尤其是在早晚空调过渡季节，每天停机时间长，意味着高额的维护和运营成本。
检查后发现，系统的送风、回风通道繁杂，灵活的制冷系统和采暖系统各自独立且互不协调，导致系统能耗低效。
为解决这些问题，采取如下优化措施：1.完善暖通系统的智能控制。
加装温度感应器、风量传感器、二氧化碳传感器等，实现对机组与系统的准确监控和控制，提高系统的稳定性和舒适度。
2.加强采暖与制冷系统的整合。
优化送风、回风通道，降低阻力，加强新风和过滤功能。
某办公楼中央空调系统运行方案设计
某办公楼中央空调系统运行方案设计摘要：本项目为优化二期写字楼中央空调系统运行，提高经济效益，更合理地、更充分地配置资源，我部根据该期空调系统实际使用状况，设计本中央空调系统运行方案作为甲方改造指引。
关键词：中央空调；冷水系统；冷负荷；运行设计一、系统概述世贸中心二期写字楼部分，从7楼至22楼，共16层，建筑高度共99.9米，建筑总面积46646m2，设计空调总冷负荷5626kW(1600RT)，单位空调冷负荷指标为121(W/m2)，设计冷源冷水机组3台。
二、末端用户供冷分析1.用户末端负荷分析根据完工用户楼层及房间信息，统计已经完成楼层单元用户数量，计算安装设备使用负荷。
目前末端设计最大空调负荷：2122.2kW，最大水流量：101.2L/S(364m3/h)。
2.管网水量计算根据二期写字楼冷冻水系统管路走向及管径大小，计算静态（停止运行）冷冻水管蓄水容积。
本期写字楼管道静态蓄水容量（体积）：106.5m3。
三、系统运行分析根据本期设计施工最大空调负荷：2122.2kW，末端使用最大水流量：101.2L/S(364m3/h)，选择一台640RT（2250kW）冷水机组就能满足目前写字楼使用要求，供冷量：2250kW≥2122.2kW；供水量：388m3/h ≥364m3/h。
1.预冷时间在冷水机组停机后的第二天，即新的一天开机前，由于管道温升作用，冷冻水管道水温不断上升，在开机前水温甚至达到20℃以上，本案将按照20℃值计算冷冻水需要冷负荷。
当冷水机组正常运行时，标准工况之冷冻水出水温度为7℃，将系统内冷冻水量从温升状态处理至标准工况时之冷冻水温差为：ΔT=20-7=13℃。
末端设备投入使用前，冷水系统管道内蓄水之供冷量计算，将根据《冷冻水管道长度及体积》计算结果得，本期写字楼管道静态蓄水容量（体积）：V=106.5 m3。
根据负荷计算公式：Q=1.163xΔTx V，得Q=1.163x13x106.5=1611(kW)。
中央空调工程设计案例分析(场景版)
中央空调工程设计案例分析（场景版）一、案例背景随着我国经济的快速发展，城市化进程不断加快，高层建筑、大型商场、办公楼等场所对中央空调的需求日益增加。
中央空调系统以其高效、节能、环保、舒适等优点，逐渐成为现代建筑的主要空调方式。
然而，在实际工程设计过程中，中央空调系统的设计面临着诸多挑战，如能效比、系统稳定性、安装与维护等问题。
因此，本文以某大型商场中央空调工程为案例，对其设计过程进行分析，以期为同类工程设计提供借鉴。
二、案例概述某大型商场位于我国南方某城市，总建筑面积为10万平方米，地上6层，地下2层。
商场主要功能包括购物、餐饮、娱乐、休闲等，预计日均人流量为5万人次。
商场中央空调系统需满足以下需求：1.舒适性：室内温度、湿度、风速等参数需满足人体舒适度要求；2.能效比：系统运行过程中，需保证较高的能效比，降低运行成本；3.可靠性：系统运行稳定，故障率低，维修方便；4.环保性：系统运行过程中，减少对环境的影响，满足绿色建筑要求。
三、设计分析1.系统选型根据商场建筑特点和需求，设计团队选用了水源热泵中央空调系统。
水源热泵系统具有以下优点：（1）高效节能：水源热泵系统利用地下水源的稳定温度，实现空调制冷和制热，能效比高，节能效果显著；（2）环保：系统运行过程中，无需燃烧燃料，无排放污染物，符合绿色建筑要求；（3）稳定可靠：地下水源温度稳定，系统运行过程中，故障率低，维修方便；（4）适应性强：水源热泵系统可广泛应用于各种建筑类型，适应性强。
2.系统设计（1）冷热源设计：商场地下设有水源井，井水温度稳定在18℃左右。
设计团队选用高效节能的水源热泵机组，制冷量满足商场需求。
同时，考虑到商场冬季供暖需求，系统设置了辅助热源（如燃气锅炉），以保证供暖效果；（2）空调水系统设计：商场采用一级泵变流量系统，根据末端负荷需求，自动调节水泵运行频率，实现节能运行。
同时，系统设置旁通管，保证水系统稳定运行；（3）末端设备设计：商场各区域选用风机盘管、新风机组等末端设备，满足室内温湿度、空气质量等需求。
北京某办公楼中央空调设计案例解析
目 录Ⅰ、北京萨斯特能源技术有限公司介绍....................................3 Ⅱ、地源热泵空调系统型式简介.............................................3 Ⅲ、项目简介.....................................................................4 一、项目概况..................................................................4 二、设计范围..................................................................4 Ⅳ、空调系统设计方案 (5)北京某公司中央空调方案可行性研究二 零 零 九 年 十 月目录第一部分、热泵系统简介 (3)一、水源热泵系统特点 (3)二、地源热泵系统特点 (4)第二部分、项目简介 (5)一、项目概况 (5)二、设计理念 (5)第三部分、空调系统设计 (5)一、设计依据 (5)二、设计计算参数 (6)三、系统原理 (6)四、末端设计 (9)五、机房设计 (9)六、冷热源设计 (10)七、投资汇总 (11)第四部分、运行经济分析 (11)一、系统运行费用 (12)二、年投资分析 (13)第一部分、热泵系统简介一、水源热泵系统特点水源热泵是一种利用地球浅层水源，吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。
地球浅层水源温度一般都十分稳定。
水源热泵机组工作原理就是冬季从水源中提取能量，由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物中。
通常水源热泵消耗1kW的能量，用户可以得到4kW以上的热量。
水源热泵机组的优、缺点：1)水源热泵可利用的水体温度冬季为10-15℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。

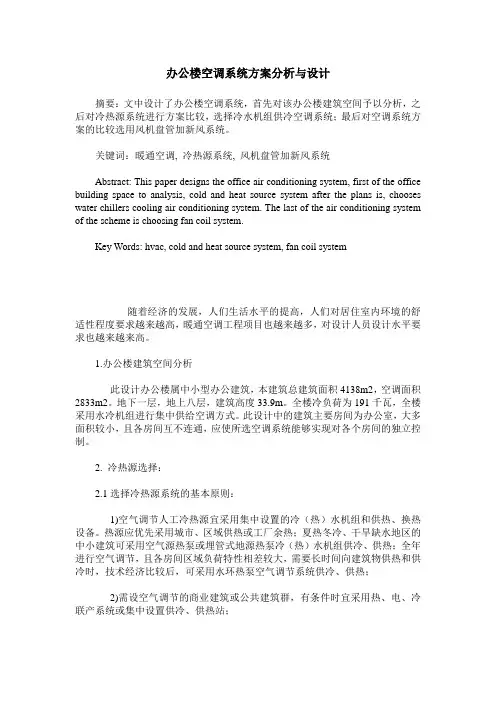

办公楼空调系统方案分析与设计
办公楼空调系统方案分析与设计摘要：文中设计了办公楼空调系统，首先对该办公楼建筑空间予以分析，之后对冷热源系统进行方案比较，选择冷水机组供冷空调系统；最后对空调系统方案的比较选用风机盘管加新风系统。
关键词：暖通空调, 冷热源系统, 风机盘管加新风系统Abstract: This paper designs the office air conditioning system, first of the office building space to analysis, cold and heat source system after the plans is, chooses water chillers cooling air conditioning system. The last of the air conditioning system of the scheme is choosing fan coil system.Key Words: hvac, cold and heat source system, fan coil system随着经济的发展，人们生活水平的提高，人们对居住室内环境的舒适性程度要求越来越高，暖通空调工程项目也越来越多，对设计人员设计水平要求也越来越来高。
1.办公楼建筑空间分析此设计办公楼属中小型办公建筑，本建筑总建筑面积4138m2，空调面积2833m2。
地下一层，地上八层，建筑高度33.9m。
全楼冷负荷为191千瓦，全楼采用水冷机组进行集中供给空调方式。
此设计中的建筑主要房间为办公室，大多面积较小，且各房间互不连通，应使所选空调系统能够实现对各个房间的独立控制。
2. 冷热源选择：2.1选择冷热源系统的基本原则：1)空气调节人工冷热源宜采用集中设置的冷（热）水机组和供热、换热设备。
热源应优先采用城市、区域供热或工厂余热；夏热冬冷、干旱缺水地区的中小建筑可采用空气源热泵或埋管式地源热泵冷（热）水机组供冷、供热；全年进行空气调节，且各房间区域负荷特性相差较大，需要长时间向建筑物供热和供冷时，技术经济比较后，可采用水环热泵空气调节系统供冷、供热；2)需设空气调节的商业建筑或公共建筑群，有条件时宜采用热、电、冷联产系统或集中设置供冷、供热站；3)电动压缩式机组台数及单机制冷量的选择，应满足空气调节负荷变化规律及部分负荷运行的调节要求，一般不宜少于两台；当小型工程仅设一台时，应选调节性能优良的机型；2.2冷热源系统方案的比较2.2.1 冷源比较根据冷热源系统设计原则和建筑物的实际情况，拟定冷源系统方案，对各方案进行技术、经济比较，具体比较如下：方案一：热泵冷热水机组供冷。
办公楼中央空调设计系统案例剖析
办公楼中央空调设计系统案例工程概况：XX 办公大楼是集培训大厅、会议、总部办公等功能一体的现代化大楼，机关正用地28 亩，实际用地25 亩，该大楼主楼高8 层，总建筑面积12380m2 ，其中空调面积约11142m2 ，是一项空调能耗较大的工程。
1、空调方案本设计主要选用大型风冷单螺杆式热泵机组，采用独立新风加风机盘管系统，但对相对独立性强的房间采用分体式家用空调。
在整个设计过程中注重自动控制在空调中的应用，从节能、实用、经济和美观四方综合考虑，力求暖通与建筑的完美结合，体现了庄重典雅又不失现代气息的设计理念。
在此项目中使用风机盘管加新风系统具有一下优点：1）布置灵活，可以和集中处理的新风系统联合使用，也可以单独使用2）各空调房间互不干扰，可以独立地调节室温，并可随时根据需要开停机组,节省运行费用，灵活性大，节能效果好3）与集中式空调相比不需回风管道，节约建筑空间4）机组部件多为装配式、定型化、规格化程度高，便于用户选择和安装5）只需新风空调机房，机房面积小6）使用季节长7）各房间之间不会互相污染2、系统划分考虑到此建筑处在县中心地带，面积宝贵，所以制冷机组设置在裙楼屋顶。
空调机组设在大楼屋顶，为尽量减小管道尺寸和管道输送损失，系统划分为一个，功能主要为办公室，系统采用灵活性大、节能;层8 至1整个项目为一个：水系统效果好的风机盘管加新风系统，对相对独立性强的房间采用分体式家用空调。
3、主要主要设计气象参数1）长沙地区室外设计参数夏季：空调室外计算干球温度35.8 C空调室外计算湿球温度27.7 T通风室外计算温度33 C空调室外日平均温度32.7 C冬季：空调室外计算温度-0.8 C空调室外计算相对湿度81%室外通风计算温度5 C室外平均主导风向NNE2）室内设计参数室内设计温度：冬季18 C相对湿度45%夏季26 C相对湿度60%4、冷热负荷计算通过用冷负荷系数法计算，得出空调夏季总冷负荷为1080kw5、空调设备选型（表一）该整幢办公大厦（除配电房、茶水房）的冷负荷约为1080KW ，考虑机组本身和介质在泵、风机、管道中升温及泄露的损失，取1.1 系数，制冷系统总制冷量取1188kW。
办公建筑的暖通空调系统案例诊断分析
上海节能建筑节能专栏办公建筑的暖通空调系统案例诊断分析程烜张文宇卜震上海市建筑科学研究院摘要：既有建筑的暖通系统运行与效果诊断需要从建筑环境、围护结构、暖通系统、自动控制系统等多个方面进行。
诊断基于通过“现象”找“原因”和通过“个别性原因”找“系统性原因”相结合的诊断方法，对导致既有建筑的暖通系统运行效果不佳的主要原因进行分析。
本文以上海某既有办公建筑为例，就运行维护不及时导致的硬件故障和性能衰减使暖通系统运行效果不佳的问题进行诊断分析，为解决相类似的工程问题提供参考。
关键词：办公建筑；暖通系统；运行效果；诊断DOI:10.13770/ki.issn2095-705x.2018.07.005A Case on Diagnosis of HVAC for Existing Office BuildingCheng Xuan，Zhang Wenyu，Bu ZhenShanghai Research Institute of Building SciencesAbstract:The diagnosis of HVAC for existing building needs to be carried out from building environment,re-taining structure,HVAC system and automatic control system.The diagnosis is based on the method of‘causes’to‘phenomena’,‘systemic causes’to‘individual reasons’.And then,to analyze the main reasons for the operation ofHVAC.This article through to a Shanghai existing office building as an example,to analyze the problem of the poor operation on hvac system.Hope can provide reference for solving similar engineering problems.Keywords:Existing Buildings，HVAC，Operation Effect，Diagnosis1引言既有建筑的暖通系统运行与效果诊断需要从建筑环境、围护结构、暖通系统和自动控制系统等多个方面进行。
某大厦空调通风系统设计分析
某大厦空调通风设计简介提要某大厦由两座超高层主楼及裙房、广场、地下车库等附房组成。
位于上海市南外滩，主楼设中央空调，空调冷热源为风冷式冷热水热泵机组。
空调水系统分高低二区，大堂及营业厅采用全空气空调系统，办公、商住为风机盘管加新风系统，全部水系统均为双管制，同程式。
主楼的卫生间、开水间及设备用房均设有机械通风，交通核内防烟楼梯间及其前室、合用前室设机械加压送风，内走廊设机械排烟，地下车库及地下设备用房均设计了平时机械送排风兼作火灾时的机械排烟。
关键词空调水水系统换气次数加压送风机械排烟1、概况某大厦位于上海南外滩，建筑的南北主轴线恰面对黄浦江东岸的东方明珠电视塔。
该大厦的南北主轴线将内外广场、两栋超高层主楼以及裙房有机地联系起来，从而形成内外结合、相互联系、且充分对社会公众开放的公共空间。
该工程建筑面积约11万m2，1#、2#主楼为两栋超高层写字楼，地上42层，地下2层，裙房由8层及6层两部分组成，汽车库设于广场地下。
主楼地上总高154m。
一、二层为大堂，分别直接通向上下二层广场，15层、30层为避难层，部分兼作设备用房，顶上两层及地下二层均为技术层。
１＃楼以商住用房为主，2＃楼为办公用房。
裙房1～3层为银行营业厅，顶层为设备层，其它层为办公室。
大厦另设一锅炉房为主楼热水提供蒸汽热源。
主楼的开水供应：每层设开水间，由煤气开水炉供应开水。
2、空调系统设计某大厦的主楼大堂及裙房的营业厅采用全空气空调系统，每层设空调机房，选用上海通惠开利4 0kW型柜式空调机组，风管送风，集中回风口回风。
其它办公及商住用房均采用风机盘管加新风系统。
以2＃主楼为例：空调水系统及新风分配层原理图详见图1。
空调冷热源：复兴大厦因地处上海市区南外滩，用地紧张，设置机房很困雄，所以空调冷热水主机选型经各方面多次考查及可行性讨论后选用风冷冷热水热泵机组及风冷冷水机组。
通过冷热负荷计算，选择热泵机组与冷水机组的配比：低区为4：1；高区为3：1（考虑了冬季高层的冷风渗透因素）。
