金属氟碳漆施工工艺流程
金属面氟碳漆施工工艺
第1章金属面氟碳漆施工工艺【1.1】环氧富锌漆施工：a,喷涂均匀，不能漏喷，b喷涂作业完成24小时后，应采用120目或150目砂纸打磨，表面凸凹不平现象应彻底消除，同时修直阳角和腰线。
c在打磨平整的漆面上进行抛光的施工。
要求表面无批刮印痕，线条平直、阳角笔直，无残缺，用指甲抠无掉粉现象，粘结力合格，手感平滑，无凸凹及起伏的感觉。
【1.2】环氧云铁中间漆施工a．检查底涂是否符合要求，有问题的地方及时修补。
b．在完全干燥的基材面上喷涂底漆（气压在5-8kg/cm2，无水喷涂）。
c．要求喷涂均匀，不能漏喷，颜色应保持均匀一致，不得出现发花现象，刮风（六级以上）及雨天不能施工。
d．环氧云铁中间漆喷涂一遍，喷涂完毕进行检查，发现墙面有批刮印痕或蜂眼现象，必须打磨至符合要求。
再进行滚涂、刷涂。
e．打磨应采用280目或360目水磨砂纸，打磨应仔细，注意不能将涂膜磨穿。
f．打磨完毕应进行除尘处理，用抹布等将墙面上打磨产生的粉尘处理干净。
如果除尘不彻底，氟碳漆施工后将无法达到平滑的涂膜。
g．环氧云铁中间漆喷涂后，应颜色均匀，光泽均匀，涂膜表面光滑，无粉尘等污渍。
【1.3】氟碳底漆施工钢材到达现场后，吊装完毕，节点连接及电焊工艺施工完毕后，对所有电焊处及有擦伤，碰损处进行重新打磨，添补底涂和中涂，修补完成后进行底漆施工。
a,喷涂均匀，不能漏喷，b喷涂作业完成24小时后，应采用280目或360目砂纸打磨，打磨应仔细，注意不能将涂膜磨穿c在打磨平整的漆面上进行抛光的施工。
要求表面无批刮印痕，线条平直、阳角笔直，无残缺，用指甲抠无掉粉现象，粘结力合格，手感平滑，无凸凹及起伏的感觉。
【1.4】氟碳面漆施工a．氟碳底漆必须完全干燥，型材表面不得有粉尘等杂物。
b．施工配比，主漆：固化剂：稀释剂＝10：1：2。
c．调配后的氟碳漆必须采用200目纱网进行过滤，稀释剂在放置过程中应不断搅拌，以免沉淀。
d．喷枪型号：W-77，喷嘴尺寸：1.5-2.0mm，气泵压力：0.3-0.5Mp。
钢结构氟碳漆施工工艺流程

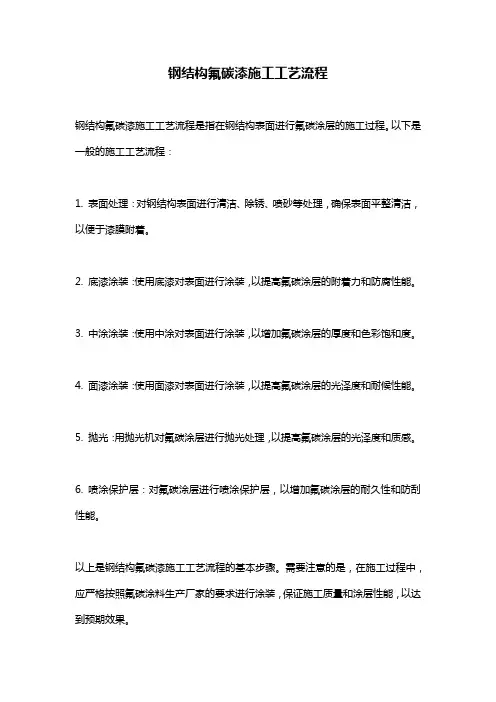

钢结构氟碳漆施工工艺流程
钢结构氟碳漆施工工艺流程是指在钢结构表面进行氟碳涂层的施工过程。
以下是一般的施工工艺流程：
1. 表面处理：对钢结构表面进行清洁、除锈、喷砂等处理，确保表面平整清洁，以便于漆膜附着。
2. 底漆涂装：使用底漆对表面进行涂装，以提高氟碳涂层的附着力和防腐性能。
3. 中涂涂装：使用中涂对表面进行涂装，以增加氟碳涂层的厚度和色彩饱和度。
4. 面漆涂装：使用面漆对表面进行涂装，以提高氟碳涂层的光泽度和耐候性能。
5. 抛光：用抛光机对氟碳涂层进行抛光处理，以提高氟碳涂层的光泽度和质感。
6. 喷涂保护层：对氟碳涂层进行喷涂保护层，以增加氟碳涂层的耐久性和防刮性能。
以上是钢结构氟碳漆施工工艺流程的基本步骤。
需要注意的是，在施工过程中，应严格按照氟碳涂料生产厂家的要求进行涂装，保证施工质量和涂层性能，以达到预期效果。
金属弗碳漆施工流程
金属弗碳漆施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!金属弗碳漆施工流程金属弗碳漆是一种高性能的外墙涂料，具有优异的耐候性、耐久性、抗污染性和装饰性。
金属面氟碳漆施工工艺流程
金属面氟碳漆施工工艺流程一、施工前的准备工作。
咱先得把施工的场地给收拾好。
金属表面得是干干净净、平平整整的，不能有那些乱七八糟的铁锈啊、油污啊之类的东西。
要是有铁锈，那可得好好除锈，可以用砂纸打磨呀，就像给金属表面做个磨砂美容一样，把那些锈迹都给磨掉。
油污的话呢，就得用专门的清洁剂来清洗，就像给金属洗个香喷喷的澡，把油乎乎的东西都赶走。
还有啊，施工的工具得备齐喽。
像刷子呀，喷枪呀，这些都不能少。
刷子的毛得柔软又整齐，就像小动物顺滑的毛发一样，这样刷漆的时候才能均匀又顺滑。
喷枪呢，得检查一下能不能正常工作，可不能到时候喷着喷着就罢工了。
另外，氟碳漆也得准备足够的量，可不能刷到一半或者喷到一半发现漆不够了，那就像做饭做到一半发现没米了一样尴尬。
二、底漆的施工。
底漆就像是给金属穿的内衣，是很重要的一层保护呢。
把底漆搅拌均匀，这就像搅拌一杯美味的果汁一样，要让里面的各种成分都融合得好好的。
然后就可以用刷子或者喷枪把底漆涂到金属表面啦。
如果用刷子刷，要顺着一个方向刷，可不能东一下西一下的，不然刷出来的底漆就会像被猫抓过的一样，一道一道的，可难看了。
用喷枪的话呢，要保持喷枪和金属表面的距离合适，大概15 - 20厘米就挺合适的，太近了漆就会堆在一起，像长了个大疙瘩；太远了漆又喷不均匀，就像给金属表面撒了一层不均匀的胡椒粉。
底漆涂完之后呢，要让它有足够的干燥时间。
这个时候可不能着急，就像面包发酵一样，得给它足够的时间。
一般来说，在正常的温度和湿度下，可能需要等个24小时左右呢。
这期间就不要去碰它啦，让底漆安安静静地在金属表面凝固。
三、中间漆的施工（如果有中间漆的话）有些情况下是需要涂中间漆的。
中间漆就像是中间的夹心层，让整个漆层更加牢固。
中间漆的施工和底漆有点像，也是要先搅拌均匀。
在涂中间漆之前，得检查一下底漆有没有什么问题，比如说有没有气泡啊，有没有没涂到的地方啊。
要是有气泡，可以用砂纸轻轻打磨一下，把气泡弄破，再补一点底漆。
氟碳金属漆标准施工方案(金属漆)最新版
氟碳金属漆施工工艺技术方案一、施工说明：氟碳金属漆是目前外墙装饰产品中性能最优异的新型建筑涂料之一，施工程序较复杂，技术含量高，必须严格按施工工艺和技术要求施工，方能体现出其高品位的装饰价值。
二、施工工具准备批刀、铲刀、砂纸、盛料桶、磅称、专用喷枪、空气压缩机，分色纸、羊毛刷、排笔、滚筒、旧报纸或塑料薄膜等其它辅助工具和材料。
三、施工工艺基层处理批氟碳漆腻子分格线条底材处理打磨批氟碳漆抛光腻子打磨喷封闭底漆喷氟碳中间漆喷氟碳金属漆描线条色罩光整理。
1、基层处理：A 、基层表面结构应牢固、不开裂、不空鼓、无剥离，检查表面平整度，阴阳角线条平直度，分格缝宽度深浅是否是否能达到要求，达不到涂装要求的要修补整理好才能开始作业。
B 、清理基层表面的灰尘、浮砂浆、油迹、锈斑、盐类析出、霉点、青苔。
C 、基层含水率不大于8%。
D 、基层PH 值不大于10，可用PH 值试纸检测。
2、批氟碳漆腻子：批腻子的目的是找平墙面，消除涂装基层的表面缺陷，在基层与涂料涂膜之间起着粘合过度作用，该道工艺非常重要，它直接返映面漆的装饰效果。
由于腻子中含有的添加剂较多，必须按厂家提供的配比专人调配，调二遍一遍240﹟砂纸600﹟砂纸一遍两遍两遍一遍一遍配好的腻子静置5~10分后现略作搅拌，效果更佳，批刮时掌握好刮涂工具的角度，工具与墙面呈60度角，用力要均匀，保证腻子批刮饱满、平整，批刮时不要过多的往返刮涂以免出现卷落或将腻子中的胶料挤出，基层吸收性太强时，可先用水润湿至无明水再批刮，天气干燥或温度太高时建议隔天淋水1~2次养护，以使水泥充分发生固化反应，腻子批刮一次不要太厚，以0.5~1.0㎜为宜，腻子批刮层间隔5小时，下雨天腻子不能施工，调好的腻子应在3小时内用完，批好的腻子表面应无波浪纹，腻子表面平整，坚实致密，无针孔。
3、分格线条底材处理：分格线条有内角线条，内圆线条之分，根据装饰要求，选用不同的施工工具，内角线条可用90度角钢片批刮腻子，内圆线条可用专用软橡胶批刮，线条的批刮要突出边线的棱角，以增加装饰美感。
金属氟碳漆施工工艺流程

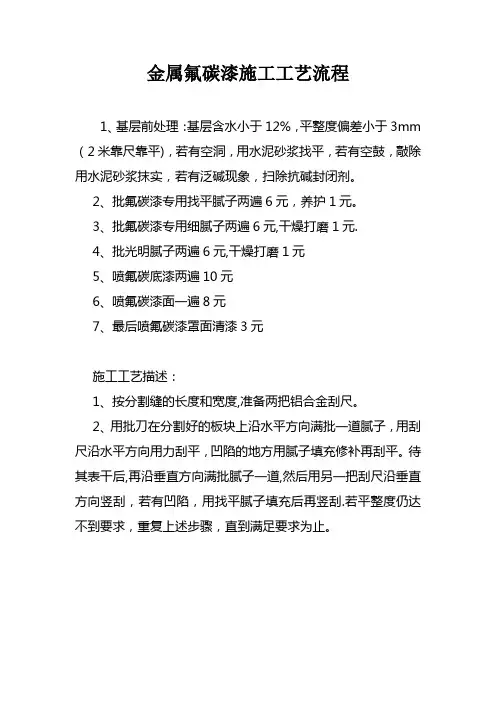

金属氟碳漆施工工艺流程
1、基层前处理：基层含水小于12%，平整度偏差小于3mm （2米靠尺靠平)，若有空洞，用水泥砂浆找平，若有空鼓，敲除用水泥砂浆抹实，若有泛碱现象，扫除抗碱封闭剂。
2、批氟碳漆专用找平腻子两遍6元，养护1元。
3、批氟碳漆专用细腻子两遍6元,干燥打磨1元.
4、批光明腻子两遍6元,干燥打磨1元
5、喷氟碳底漆两遍10元
6、喷氟碳漆面一遍8元
7、最后喷氟碳漆罩面清漆3元
施工工艺描述：
1、按分割缝的长度和宽度,准备两把铝合金刮尺。
2、用批刀在分割好的板块上沿水平方向满批一道腻子，用刮尺沿水平方向用力刮平，凹陷的地方用腻子填充修补再刮平。
待其表干后,再沿垂直方向满批腻子一道,然后用另一把刮尺沿垂直方向竖刮，若有凹陷，用找平腻子填充后再竖刮.若平整度仍达不到要求，重复上述步骤，直到满足要求为止。
幕墙金属结构涂装氟碳漆的施工工艺
幕墙金属结构涂装氟碳漆的施工工艺一、氟碳漆施工工艺流程：金属结构基底处理→涂装环氧富锌底漆二道→批刮专用腻子二道→涂装封固底漆二道→涂装氟碳面漆二道。
二、氟碳漆的施工工艺：(1)金属结构基底处理金属构件表面有氧化皮、锈层、油污、焊疤、飞溅物、毛刺等附着物,如不彻底清除,会造成漆层起包、剥落,直接影响涂层的附着力、抗腐蚀性,降低漆膜的使用寿命和装饰效果,喷涂底漆前,必须清净,要求做到表面平整光滑、无明显的凹坑和损伤,露出金属光泽，基面应保持干燥、清洁。
(2)涂装环氧富锌底漆在钢结构防腐蚀涂装体系中,防锈底漆的作用至关重要,它要对钢材有良好的附着力,并能起到优异的防锈作用。
本工程选用百慕牌环氧富锌底漆,该产品是由环氧树脂、锌粉及聚酰胺树脂组成的A、B双组分涂料,施工性能良好,具有优良的防腐蚀及耐磨损性能。
喷涂前确定底材上无油污,无灰尘,无水、酸、碱等物。
将需喷涂的工作面周围做好遮挡保护。
底漆为双组份,配比A:B=9:1,严格按规定搅拌均匀后使用,表干0.5h,实干48h。
采用无空气喷涂方式施工,喷涂二道,涂装间隔24h,干膜厚度不小于75μm。
这种涂装方式减少了漆雾飞扬,漆膜厚度可薄可厚,喷涂均匀,生产效率高。
(3)批刮专用腻子采用氟碳涂料装饰表面,对基面的平整度要求很严格,为满足上述要求,批刮二道老山羊牌原子灰。
按照主剂与固化剂配比100:2比例调配腻子,调和成颜色均匀状。
调配好的腻子须在7~10分钟内使用完(可用时间受温度和湿度影响)。
使用刮板分层批刮,每刮完一道,待全部硬化后用240目砂纸对表面打磨一遍,打去刮板边缘产生的棱。
最后一道腻子刮完后采用360目的砂纸打磨,以避免表面磨出纹路。
腻子批刮厚度不宜超过0.5毫米,否则易收缩和开裂。
如需填平那些不平处,可分多次刮涂,待上一道腻子干透再进行后道腻子批刮。
面层打磨应细腻,表面平整、光滑、光洁、无毛细孔,在灯光下无明显凹凸感。
(4)涂装封固底漆二道封固底漆选用百慕牌环氧云铁中间漆,双组分配比A:B=100:15,搅拌均匀后使用,表干0.5h,实干24h。
金属面氟碳漆施工工艺
金属面氟碳漆施工工艺1 前言氟碳涂料是以FEVE氟碳树脂〔二氟聚乙烯四兀共聚物〕为主要成膜物，可常温固化的溶剂型氟碳涂料。
为什么会出现氟碳涂料呢?在各种塑料中，氟树脂塑料由于引入的氟元素电负性大，碳氟键键能强，使得氟树脂具有特别优越的各项特性：耐候性、耐热性、耐低温性、耐化学药品性，而且还具有独特的不粘性和低磨擦性。
由于氟树脂具有上述优良的特性，人们迫切需要将氟树脂，通过简单加工方法，在常温下形成涂膜，覆盖各种材料的外表，延长材料使用寿命，提高材料的使用性能。
但是氟树脂加工困难，需200 C以上才能成膜，常温固化型氟碳涂料生产技术成为世界科技难题。
经过60年的研究开展氟碳树脂历经三个开展阶段：PTFE 〔聚四氟乙烯树脂〕-PVDE聚〔偏二氟乙烯树脂〕-FEVE 〔三氟聚乙烯四元共聚物〕。
终于生产出既可常温固化，亦可低温烘烤的氟碳涂料。
2特点2.1 超耐候性；2.2 耐化学药品性；2.3 防腐防锈性；2.4 不粘防污自洁性；2.5 极佳物理机构性能；2.6 耐温变性〔-40〜140 °C〕；2.7 高装饰性；2.8 优异施工性能。
3技术指标4适用范围适用于化学工业区、酸雨地区及其它大气腐蚀严重并有较高装饰效果、耐久年限较 长 的金属结构5工艺原理 氟碳漆可常温固化，采用喷涂施工。
6施工操作工艺 6.1 工艺流程基层处理-涂防锈底漆-涂面漆 6.2 施工方法6.2.1基层处理： 先将金属外表上的浮土、砂、灰浆、油污、锈斑、焊渣、毛刺等去除干净。
然后进行 外表除锈，方法可有手工和机械处理。
构件的除锈方法与除锈等级与设计采用的涂料相适应。
构件除锈等级见表： 除锈等级手工除锈中St2为一般除锈，St3为彻底除锈；机械除锈〔喷、抛射除锈〕中Sa2 为一般除锈，Sa2/ 2为较彻底除锈，Sa3为彻底除锈。
〔1〕 手工除锈 如金属外表是一般浮铁锈，可先用钢丝刷往复刷打，然后用粗砂布打磨出新的光亮外表，再用旧布或棉纱将打磨下的浮灰、锈擦干净；如果钢构件的金属 外表锈蚀比较严重〔鳞状锈斑〕，先用铲刀将锈鳞铲掉，也可用锤子或刮刀清理，然后用钢丝刷刷打清理，再 用砂布打磨光亮为止，即可涂防锈漆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属氟碳漆施工工艺流程 Prepared on 24 November 2020
金属氟碳漆施工工艺流程
1、基层前处理：基层含水小于12%，平整度偏差小于3mm（2米靠尺靠平），若有空洞，用水泥砂浆找平，若有空鼓，敲除用水泥砂浆抹实，若有泛碱现象，扫除抗碱封闭剂。
2、批氟碳漆专用找平腻子两遍6元，养护1元。
3、批氟碳漆专用细腻子两遍6元，干燥打磨1元。
4、批光明腻子两遍6元，干燥打磨1元
5、喷氟碳底漆两遍10元
6、喷氟碳漆面一遍8元
7、最后喷氟碳漆罩面清漆3元
施工工艺描述：
1、按分割缝的长度和宽度，准备两把铝合金刮尺。
2、用批刀在分割好的板块上沿水平方向满批一道腻子，用刮尺沿水平方向用力刮平，凹陷的地方用腻子填充修补再刮平。
待其表干后，再沿垂直方向满批腻子一道，然后用另一把刮尺沿垂直方向竖刮，若有凹陷，用找平腻子填充后再竖刮。
若平整度仍达不到要求，重复上述步骤，直到满足要求为止。
