电气改造施工方案方针
电气改造施工方案
电气改造施工方案一、前期准备工作1.1方案编制：根据项目需求和现场实际情况，制定电气改造施工方案，详细描述改造的内容、工序和工期，并确定施工所需的材料、设备和人力资源等。
1.2设计图纸审查：对现有电气设备的设计图纸进行审查，确定是否需要进行改造，并将审查结果记录下来，作为后续施工的依据。
1.3材料采购：根据施工方案所需的材料清单，编制采购计划，并与供应商进行对接，确保按时供应材料。
1.4施工队伍组建：根据施工需要，组建一支合适的施工队伍，包括电气工程师、电工等，确保施工过程的专业性和顺利进行。
二、施工过程2.1现场布置：根据施工方案，在施工现场进行合理布置，设置好施工区域、安全警示标志和施工通道等。
2.2原设备拆除：根据改造方案，首先将原有电气设备进行拆除，包括线路、开关、插座等，确保施工区域清理干净。
2.3线路布线：根据新的电气方案，在施工区域进行新线路的布线，包括主干线路和分支线路，确保线路布置合理、整齐美观。
2.4穿线管安装：根据线路布线需要，进行穿线管的安装，确保线路的保护和管理，提高电气系统的稳定性。
2.5设备安装：根据施工方案，进行新设备的安装和调试，包括开关、插座、灯具等，确保设备可以正常运行。
2.6接地系统建设：根据电气安全规范，对接地系统进行建设，包括接地极的埋设和接地线路的连接，确保电气设备的安全使用。
2.7系统测试：在施工完成后，对电气系统进行全面的测试，包括线路的电阻测试、设备的功能测试等，确保系统可以正常运行。
2.8安全检查：在施工完成后，对施工区域进行安全检查，确保没有任何安全隐患，为后续使用提供安全保障。
三、施工后期工作3.1工程验收：项目承建单位进行工程验收，对改造后的电气系统进行检查，确保改造符合设计要求，并留下验收记录。
3.2操作培训：对改造后的电气设备进行操作培训，确保使用人员能够正确使用和维护电气设备，降低事故和故障的发生率。
3.3缺陷整改：对验收中发现的问题和缺陷进行整改，确保改造后的电气系统运行正常。
电气维修改造工程施工方案
电气维修改造工程施工方案一、项目介绍电气设备是现代工业生产中不可或缺的重要设备，对于生产的稳定性和可靠性起着至关重要的作用。
然而，长期使用和老化等因素导致电气设备出现了各种问题。
为了保证生产正常运行，必须对电气设备进行维修改造工程。
本文将为大家介绍如何有效地进行电气维修改造工程的施工方案。
二、工程准备电气维修改造工程是一项复杂的施工工作，需要提前做好充分的准备。
具体包括以下几个方面：1. 方案设计在施工前，需要专业的电气设计师对需要维修改造的设备进行详细的勘测和设计，确定需要进行哪些维修改造工作，并制定出详细的方案。
在方案制定过程中，需要充分考虑施工的安全和实际可行性，避免在施工过程中出现意外事故。
2. 器材准备电气维修改造工程需要大量的电工器材，如电缆、接线头、开关、插座等。
在施工前，需要提前储备充足的器材，确保施工过程的顺利进行和器材的质量。
3. 人员准备电气维修改造工程需要特别专业的电气维修人员，他们需要有较高的技术水平和安全意识，能够熟练操作各种电工器材和设备，并能在发生意外情况时及时处理。
在施工前，需要招募充足的电气维修人员，并做好培训和安全教育。
三、施工流程电气维修改造工程中，主要的施工流程包括以下几个步骤：1. 停电检修在进行电气维修改造工程前，必须进行停电检修，确定所需要维修改造的设备已经完全停电，并做好防止误操作启动设备的措施。
2. 拆除维修在确定了需要维修改造的设备后，电气维修人员需对其进行拆卸和检查。
如果发现一些不可避免的故障，应当及时更换电气器材，维修其损坏部分。
如果需要更换的设备较为复杂或者检修时间较长，可以对电气设备进行大面积维护。
3. 安装检测在更换电气设备或部件后，需要对整个设备进行重新安装和检测，确保其能够正常运行。
在安装电器材时，应确保安装牢固，并采用一些必要的安全措施，如加强绝缘、接地等。
4. 联接调试在整个电气设备重新安装后，还需要对其进行联接调试，确保所有设备组件可以协同工作。
电气改造施工方案方案
电气改造施工方案方案电气改造施工方案I. 引言电气改造施工方案是为了满足现有电气设备的需求和提高电气系统工作效率而制定的。
本文将详细介绍电气改造施工方案的制定过程和相关考虑事项，以确保改造工作的顺利进行。
II. 目标与需求分析在制定电气改造施工方案之前，必须明确改造的目标和需求。
根据客户的要求和现有电气系统的问题，本次改造的目标确定如下：1. 提高电气设备的可靠性和安全性；2. 降低能耗和维护成本；3. 优化电气设备的布局和设计。
III. 施工方案基于对目标的分析和需求的理解，我们提出以下电气改造施工方案：1. 设备选型与采购根据工程需求，对电气设备进行评估，并选择符合要求的设备。
在选型过程中，要考虑设备的性能、品质、供应商信誉度以及成本因素。
2. 布线设计与调整根据现有电气系统的布线情况和改造目标，进行布线设计与调整。
采用合理的布线方式，确保电气设备之间的连接畅通，减少电阻、电压降等问题。
3. 安全措施和标识为了保障工作人员的安全和设备的正常运行，必须制定合适的安全措施和标识，如安全隔离措施、警示标识等。
4. 调试与试运行在改造完成后，进行设备的调试与试运行，确保设备能够正常工作。
对设备的参数进行逐一测试，发现问题及时解决。
5. 文档整理与培训在改造工程完工后，及时整理相关文档，包括施工图纸、设备清单、操作手册等。
此外，还要进行相关人员的培训，确保使用人员能够正确操作和维护设备。
IV. 时间计划和资源需求在制定电气改造施工方案的过程中，要制定详细的时间计划和资源需求，以确保工程按时完成。
需要考虑人员、材料、设备、资金等各方面的资源。
V. 预算及成本控制电气改造施工方案的实施需要进行预算和成本控制，尽量在预算范围内完成工程。
在设备选型、采购和资源配置时，要结合实际情况进行合理安排。
VI. 风险评估与应对措施电气改造施工中存在一定的风险，如设备故障、施工延误等。
在制定施工方案时，应对潜在风险进行评估，并提前制定相应的应对措施，以降低风险的发生。

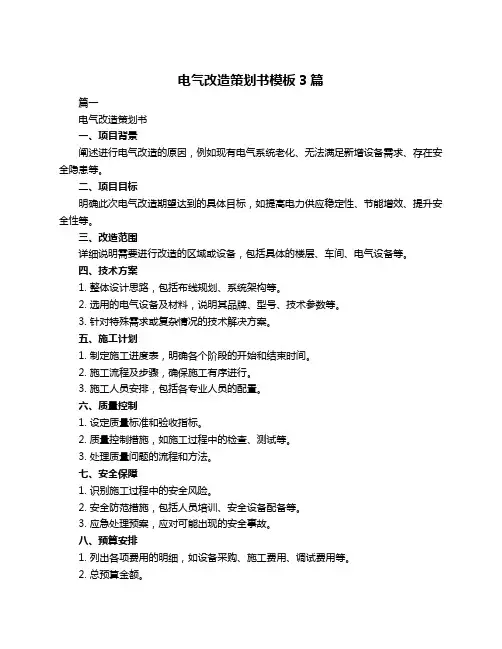

电气改造策划书模板3篇
电气改造策划书模板3篇篇一电气改造策划书一、项目背景阐述进行电气改造的原因，例如现有电气系统老化、无法满足新增设备需求、存在安全隐患等。
二、项目目标明确此次电气改造期望达到的具体目标，如提高电力供应稳定性、节能增效、提升安全性等。
三、改造范围详细说明需要进行改造的区域或设备，包括具体的楼层、车间、电气设备等。
四、技术方案1. 整体设计思路，包括布线规划、系统架构等。
2. 选用的电气设备及材料，说明其品牌、型号、技术参数等。
3. 针对特殊需求或复杂情况的技术解决方案。
五、施工计划1. 制定施工进度表，明确各个阶段的开始和结束时间。
2. 施工流程及步骤，确保施工有序进行。
3. 施工人员安排，包括各专业人员的配置。
六、质量控制1. 设定质量标准和验收指标。
2. 质量控制措施，如施工过程中的检查、测试等。
3. 处理质量问题的流程和方法。
七、安全保障1. 识别施工过程中的安全风险。
2. 安全防范措施，包括人员培训、安全设备配备等。
3. 应急处理预案，应对可能出现的安全事故。
八、预算安排1. 列出各项费用的明细，如设备采购、施工费用、调试费用等。
2. 总预算金额。
3. 说明预算的合理性和控制措施。
九、效益评估1. 预估改造后带来的经济效益，如节能效果、生产效率提升等。
2. 对安全性、可靠性等方面的提升进行评估。
十、项目风险及应对措施1. 分析可能出现的风险，如技术风险、工期延误风险等。
2. 针对不同风险制定相应的应对策略。
十一、项目收尾1. 竣工验收的流程和标准。
2. 设备移交和文档归档。
篇二《电气改造策划书模板》一、项目背景阐述进行电气改造的原因和背景，例如现有电气系统的不足、设备老化、安全隐患、满足新的业务需求等。
二、项目目标明确电气改造要达到的具体目标，如提高电力供应稳定性、降低能耗、提升安全性、优化电气布局等。
三、改造范围详细说明本次电气改造所涉及的区域、设备或系统。
四、技术方案1. 对现有电气系统进行详细分析，包括线路、配电箱、用电设备等。

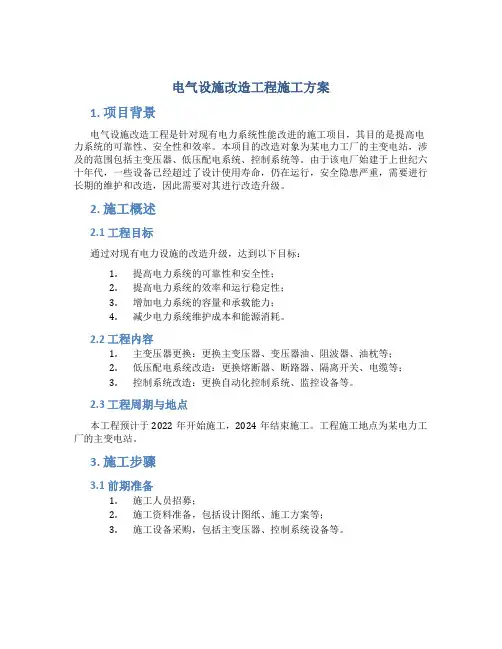

电气设施改造工程施工方案
电气设施改造工程施工方案1. 项目背景电气设施改造工程是针对现有电力系统性能改进的施工项目，其目的是提高电力系统的可靠性、安全性和效率。
本项目的改造对象为某电力工厂的主变电站，涉及的范围包括主变压器、低压配电系统、控制系统等。
由于该电厂始建于上世纪六十年代，一些设备已经超过了设计使用寿命，仍在运行，安全隐患严重，需要进行长期的维护和改造，因此需要对其进行改造升级。
2. 施工概述2.1 工程目标通过对现有电力设施的改造升级，达到以下目标：1.提高电力系统的可靠性和安全性；2.提高电力系统的效率和运行稳定性；3.增加电力系统的容量和承载能力；4.减少电力系统维护成本和能源消耗。
2.2 工程内容1.主变压器更换：更换主变压器、变压器油、阻波器、油枕等；2.低压配电系统改造：更换熔断器、断路器、隔离开关、电缆等；3.控制系统改造：更换自动化控制系统、监控设备等。
2.3 工程周期与地点本工程预计于2022年开始施工，2024年结束施工。
工程施工地点为某电力工厂的主变电站。
3. 施工步骤3.1 前期准备1.施工人员招募；2.施工资料准备，包括设计图纸、施工方案等；3.施工设备采购，包括主变压器、控制系统设备等。
3.2 施工阶段3.2.1 主变压器更换1.搭建施工脚手架，更换变压器油；2.拆卸旧的主变压器；3.安装新的主变压器；4.更换阻波器、油枕等。
3.2.2 低压配电系统改造1.断开原有电源；2.更换熔断器、断路器、隔离开关、电缆等；3.安装新的低压配电系统设备；4.联通新的电源，进行测试。
3.2.3 控制系统改造1.卸载原有自动化控制系统、监控设备等；2.安装新的自动化控制系统、监控设备等；3.联通测试。
3.3 竣工阶段1.清理施工现场，恢复施工区域环境；2.检查并确保设备安装合格。
4. 安全管理1.建立安全生产责任制，明确工作职责和权限；2.制定施工安全技术措施和操作规程；3.严格进行安全大检查，确保施工期间零事故。
电气改造施工方案
电气改造施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (5)2.1 技术准备 (6)2.2 材料及设备准备 (7)2.3 施工现场布置 (8)三、电气改造内容 (9)3.1 配线系统改造 (10)3.2 电路改造 (11)3.3 变压器改造 (12)3.4 开关柜改造 (13)3.5 电缆改造 (14)四、施工方法及工艺 (16)4.1 配线系统改造方法 (17)4.2 电路改造方法 (19)4.3 变压器改造方法 (20)4.4 开关柜改造方法 (21)4.5 电缆改造方法 (22)五、质量控制及验收标准 (24)5.1 质量控制措施 (25)5.2 验收标准 (26)六、安全及文明施工 (26)6.1 安全措施 (27)6.2 文明施工要求 (28)七、施工进度计划 (29)一、前言随着现代社会的发展，电气化已经成为了不可或缺的一部分，无论是工业生产、商业设施还是民用建筑，电气系统的安全和稳定性都至关重要。
随着时间的推移，电气系统可能会出现老化、损坏或效率低下等问题，这就需要我们进行定期的电气改造施工来提升整个系统的性能和安全。
本次电气改造施工方案的目标是全面提升建筑的电气系统，包括电路升级、设备更换、电缆敷设等方面的工作，以提高电力供应的可靠性、安全性和节能性。
我们将严格遵守相关安全规定和操作规程，确保施工过程中的工作人员安全，并尽可能减少对周围环境的影响。
在接下来的章节中，我们将详细介绍电气改造施工的具体内容、施工流程、材料选择以及质量控制措施等，以确保施工质量和安全。
1.1 编制依据1《中华人民共和国电力法》及相关法律法规，如《电力设施保护条例》、《电力工程施工及验收规程》等，为电气改造施工提供了法律依据和基本要求。
2国家和地方政府关于电气工程的规划、建设和管理的政策文件，如《中长期电力发展规划纲要》、《城市配电网改造升级规划》等，为电气改造施工提供了指导思想和发展方向。
电气线路改造工程施工方案
一、工程概况1. 工程名称：某小区电气线路改造工程2. 工程地点：某小区3. 工程内容：对小区内现有电气线路进行改造，包括配电箱、电缆、开关、插座等。
4. 工程规模：改造面积约为10万平方米。
二、施工组织1. 施工单位：某电力工程有限公司2. 施工项目经理：张三3. 施工班组：电工班组、线路班组、材料班组三、施工准备1. 施工图纸：熟悉施工图纸，明确施工范围、施工内容、施工要求。
2. 材料设备：根据施工图纸要求，采购配电箱、电缆、开关、插座等材料设备。
3. 施工人员：组织施工人员，进行技术培训和安全教育。
4. 施工工具：准备电工工具、线路工具等。
四、施工方法及工艺1. 施工顺序：按照先室外、后室内的顺序进行施工。
2. 室外施工：（1）拆除原有配电箱、电缆、开关、插座等。
（2）根据施工图纸要求，重新布置配电箱、电缆、开关、插座等。
（3）对电缆进行敷设，注意电缆的弯曲半径、间距等。
（4）安装配电箱、开关、插座等。
3. 室内施工：（1）拆除原有配电箱、电缆、开关、插座等。
（2）根据施工图纸要求，重新布置配电箱、电缆、开关、插座等。
（3）对电缆进行敷设，注意电缆的弯曲半径、间距等。
（4）安装配电箱、开关、插座等。
4. 施工工艺：（1）电缆敷设：采用直埋法敷设电缆，电缆埋深应满足要求。
（2）配电箱安装：配电箱应安装在通风、干燥、易于操作的位置。
（3）开关、插座安装：开关、插座应安装在便于操作、美观的位置。
五、施工进度计划1. 施工前期：5天（1）组织施工人员，进行技术培训和安全教育。
（2）采购材料设备。
2. 施工阶段：20天（1）室外施工：10天（2）室内施工：10天3. 施工验收：5天六、质量控制1. 材料设备：严格按照施工图纸要求，选用合格的材料设备。
2. 施工工艺：严格按照施工规范和操作规程进行施工。
3. 施工质量检验：对施工过程进行质量检验，确保施工质量。
七、安全措施1. 施工现场：设置安全警示标志，确保施工人员安全。
电气改造方案
电气改造方案第1篇电气改造方案一、项目背景随着我国经济的快速发展，能源需求不断增长，对电力系统的安全、稳定、高效运行提出了更高要求。
为了满足日益增长的用电需求，提高供电质量，降低能耗，我国积极开展电气设备改造升级工作。
本项目旨在对某地区既有电气设施进行改造，以提高供电可靠性和经济性，降低故障率，确保电力系统安全稳定运行。
二、改造目标1. 提高供电可靠性：降低故障率，缩短故障处理时间，提高供电质量。
2. 降低能耗：通过技术改造，降低线路损耗，提高能源利用率。
3. 提高电气设备性能：提升设备容量，延长使用寿命，降低维护成本。
4. 确保安全：消除安全隐患，提高电气设备的安全性能。
5. 提升自动化水平：引入智能化设备，提高电力系统的自动化管理水平。
三、改造范围1. 10kV配电线路及设备：包括架空线路、电缆线路、配电变压器、环网柜、电缆分支箱等。
2. 0.4kV低压配电线路及设备：包括低压配电柜、计量箱、电缆、电线等。
3. 电气保护及自动化装置：包括断路器、负荷开关、保护装置、自动化监控系统等。
1. 10kV配电线路改造（1）架空线路改造：采用新型节能型钢芯铝绞线，降低线损；更换老旧绝缘子，提高绝缘性能；优化线路布局，缩短供电半径。
（2）电缆线路改造：采用高导电性能的电缆，降低线损；对老化严重的电缆进行更换；提高电缆敷设标准，确保电缆安全运行。
（3）设备改造：对配电变压器进行升级，提高容量；更换环网柜、电缆分支箱等设备，提高设备性能。
2. 0.4kV低压配电线路改造（1）低压配电柜改造：采用新型低压配电柜，提高设备性能；优化柜内电气接线，降低故障率。
（2）计量箱改造：更换为新型计量箱，提高计量精度；采用防窃电技术，减少电量损失。
（3）低压线路改造：更换老化电缆、电线，提高线路安全性能；优化线路布局，降低线损。
3. 电气保护及自动化装置改造（1）断路器、负荷开关改造：选用新型断路器、负荷开关，提高设备性能；实现远程控制和自动化操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甲、丙楼综合整治项目电气安装工程施工方案1、编制依据1.1《住宅设计规范》GB50096-2011。
1.2《住宅建筑规范》GB5036805-2005;1.3《居住建筑节能设计标准》DB11/891-2012;1.4《北京市住宅区及住宅安全防范设计标准》DBJ01-608-2002 1.5《民用建筑电气设计规范》JGJ16-20081.6《建筑照明设计标准》GB50034-2013。
1.7《中央国家机关老旧小区综合整治技术导则》1.8《安全防范工程技术规范》GB50348-2004;1.9《建筑物防雷设计规范》GB50057-20102、工程概况门禁系统损坏，存在安防隐患。
楼内公共区域灯具部分损坏、缺失，且不符合节能要求。
防雷系统年久损坏，需要进行更新重布，楼内公共区域强弱电管线杂乱，存在安全隐患，需进行归槽处理，建筑物外墙弱电电缆杂乱，影响外立面整体美观感，需进行归槽，高层监控损坏、缺失，存在监控盲点。
需进行重新布置。
强电电缆架空敷设存在安全隐患，需要进行入地敷设。
本次改造以节能改造为主，具体电气专业施工范围如下：1.配电：1.1 单元楼内公共区域的照明灯具及导线更新1.2 单元楼内公共区域强电杂乱线缆进行归槽1.3 院区路灯更新为LED节能路灯1.4 住户墙体进行加固造成的电气点位破损按需恢复1.5单元楼进线电缆进行更新和入地敷设2.弱电：2.1 单元门禁系统更新2.2 楼内弱电杂乱线缆进行归槽2.3 楼外墙杂乱弱电电缆归槽2.4 院区监控系统更新3.防雷系统更新具体施工要求（1）本工程配管均采用JDG管，沿墙内钢筋网砂浆面层、顶板混凝土暗敷设。
顶板不加固处阻燃塑料线槽明敷设。
（2）采用铜芯导线，导线更新，穿管沿原路由重新敷设，箱后的各分支线穿JDG管沿墙、顶板暗敷。
（3）所有插座均暗装，室内照明灯具、墙体插座，开关、局部等电位需要重新布置，按原位置恢复；安装在1.8米米及以下的插座均选用带安全门插座，厨房及卫生间选用防水型插座，洗衣机、冰箱、抽油烟机等均选用带开关的专用插座。
起居室、卧室及卫生间灯开关宜选用带指示灯的开关。
（4）电缆埋地敷设和电缆井方式，电缆由电杆入地直埋敷设至单体楼前电缆井穿SC100钢管引至楼前院区改造阜外北四巷甲楼、丙楼两栋单体楼，电源均从院区内电线杆架空引入，此次改造将电杆至单体楼架空电缆改为铠装电缆入地直埋敷设。
各架空分线箱，最后经分线箱引至各单元内接配电箱供电，电缆在屋外直接埋地敷设的深度不小于800mm。
在电缆上下方应均匀铺设砂层，其厚度宜为100mm；在砂层应覆盖混凝土保护板等保护层，保护层宽度应超过电缆两侧各50mm。
（5）在屋顶采用Φ10热镀锌圆钢作为避雷带，屋顶避雷带联结网格不大于20m*24m或24m*16m，凡突出屋面的所有金属构件、金属屋架、铁艺护栏等均与避雷带可靠焊接。
（6）引下线暗装，利用加固柱内大于Φ16钢筋2根引下，在距室外地下1米处引出一根40*4镀锌扁钢与接地极连接，引下线在室外地面上0.5米处设测试卡子，引下线间距不大于25米。
（7）接地体埋设距建筑物不小于3米，接地装置埋深1.0米，接地电阻不大于4欧姆，否则补打接地极。
（8）接地体、避雷线及引下线连接必须焊接，焊接处应涂沥青防腐，金属件必须镀锌，锌层均匀。
（9）当地装置埋设地点距建筑物出口或人行横道小于3米时，在上面铺50-80mm的沥青层，其宽度超过接地装置2米。
（10）在安装工程开始以前应对工程的建筑和环境条件进行检查，工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运、门锁和钥匙齐全。
房屋预留地槽、暗孔、孔洞的位置、数量、尺寸均应符合设计要求。
3.施工程序电力系统安装工程应在土建工程施工过程中，按照图纸设计的要求，配合土建工程，预埋穿线管，避雷接地体及引下线。
室内装饰工程抹灰前完成各种盒、箱体的安装。
装饰工程完成后，门窗全部安装完毕时安装开关插座及配电盘系统，各系统的施工程序如下：照明系统：电线管敷→设管内穿线→灯具、开关及插座安装→配电板及户表板安装防雷接地系统：接地体埋设→避雷引下线安装→避雷带安装→接地电阻测试弱电系统：线管敷设→管内穿线→盒盖安装4、施工方法4.1电线管敷设4.1.1施工准备材料要求：1. 管材、连接套管应采用同一金属材料制作，并符合国家现行标准《套接紧定式钢导管电线管路施工及验收规程》（CECS120：2007）规定。
并应有检定检验报告单和产品出厂合格证。
2. 管材及附件的规格符合设计要求，管材表面有明显、不脱落的产品标识，有出厂合格证和材质证明。
3. 管材、连接套管及其金属附件：内、外壁镀层均匀、表面光洁、壁厚均匀，无变形等缺陷。
4. 连接套管的长度不小于管外径的2倍～3.5倍。
5. 连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致。
6. 紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。
7. 套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格参见表14-7～表14-10和图14-11～图14-14。
主要机具设备：（1）铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
（2）手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。
（3）弯管弹簧（简称弯簧），剪管器，手电钻、钻头、台钻等。
（4）电锤、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。
4.1.2工艺流程：弹线定位→加工管弯→稳埋盒、箱→暗敷管路→扫管穿带线4.1.2.1弹线定位：（1）根据设计图要求，确定盒、箱位置，并进行预留。
（2）根据设计图灯位要求，在现浇混凝土楼模板上进行测量后，标注出灯头盒的准确位置尺寸。
（3）根据设计图要求，在加气砌块墙上需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
4.1.2.2加工管弯：（1）冷煨法：管径20mm及以下时，用手动煨管器。
煨管时用力要均匀。
管径在25mm及以上时，使用液压煨管器，将管子放入模具，操作煨管器，煨出所需弯度（2）热煨法：首先堵住管子一端，将预先炒干的砂子灌满灌实，再将另一端管口堵住放在火上均匀加热，烧红后煨成所需弯度，及时冷却。
要求管路的弯曲处弯扁度不应大于管外径的1／10；明配管时，弯曲半径不宜小于管外径的6倍；埋设于地下或混凝土楼板内时，不宜小于管外径的10倍。
（3）管子切断：宜采用钢锯、切割机切管，严禁用电气焊断管。
断口处平齐并刮铣光滑。
4.1.2.3隐埋盒、箱：盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。
4.1.2.4暗敷管路：(1) 管路有下列情况之一时，中间应增设接线盒，其位置应便于穿线：1) 管路长度每超过30m，无弯曲；2) 管路长度每超过20m，有一个弯曲；3) 管路长度每超过15m，有两个弯曲；4) 管路长度每超过8m，有三个弯曲。
(2) 管路弯曲敷设时，弯曲弧度应均匀，焊缝处于外侧。
不应有折皱、凹陷、裂纹、死弯等缺陷。
断口平整、光滑，管材弯扁度不应大于管外径的10％。
(3) 管路垂直敷设时，管内绝缘电线截面应不大于50mm2，长度每超过30m，应增设固定导线用的接线盒。
(4) 管路明敷设时，管材的弯曲半径不宜小于管外径的6倍。
当两个接线盒间只有一个弯曲时，其弯曲半径不应小于管外径的4倍。
固定点与终端、弯头中点、电气器具或盒(箱)边缘的距离宜为150mm～300mm。
排列应整齐，固定点牢固，间距均匀，其最大间距应符合表14-11的规定。
(5) 管路水平或垂直明敷设时，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1／2。
(6) 管路暗敷设时，宜沿最近的路线敷设，其弯曲半径不应小于管外径的6倍。
埋入混凝土内平面敷设时，其弯曲半径不应小于管外径的10倍；管路固定点应牢固，且应符合下列规定：1) 敷设在钢筋混凝土墙及楼板内的管路，紧贴钢筋内侧与钢筋绑扎固定。
直线敷设时，固定点间距不大于1000mm。
2) 敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径5mm。
固定点间距不大于1000mm。
连接点外侧一端200mm处，增设固定点。
3) 敷设在预制圆孔板上的管路平顺，紧贴板面。
固定点间距不大于1000mm。
(7) 套接紧定式钢导管管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。
(8)接头处应用胶带绑扎防止混凝土进入管道，混凝土浇筑时应有专人值守防止线管被破坏。
(9) 套接紧定式钢导管管路与其他管路间的最小距离见表14-12的规定。
4. 管路套接(1) 套接紧定式钢导管管路连接的紧定螺钉，应采用专用工具操作。
不应敲打、切断、折断螺帽。
严禁熔焊连接。
(2) 套接紧定式钢导管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。
管材插入连接套管接触应紧密，且应符合下列规定：1) 直管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端，用紧定螺钉定位后，进行旋紧至螺帽脱落。
2) 弯曲连接时，弯曲管两端管口分别插入套管接头凹槽处，用紧定螺钉定位后，进行旋紧至螺帽脱落。
(3) 套接紧定式钢导管管路连接处紧定螺钉，应处于可视部位。
(4) 套接紧定式钢导管管路，当管径为φ32mm及以上时，连接套管每端的紧定螺钉不应少于2个。
(5) 套接紧定式钢导管管路连接处，管插入连接套管前，插入部分的管端应保持清洁，连接处的缝隙应有封堵措施。
(6) 套接紧定式钢导管管路与盒、箱连接时，应一管一孔，管径与盒、箱敲落孔应吻合。
管与盒、箱的连接处，应采用爪型螺纹帽和螺纹管接头锁紧。
两根及以上管路与盒、箱连接时，排列应整齐、间距均匀。
不同管径的管材，同时插入盒、箱时，应采取技术措施。
(7) 套接紧定式钢导管管路敷设完毕后，管路固定应牢固，连接处符合规定，易进异物的端头应封堵。
5. 管路与盒、箱连接(1) 套接紧定式钢导管管路进入落地式箱(柜)时，排列应整齐，管口高出配电箱(柜)基础面宜为50mm～80mm。
成排配电箱(柜)的导管管口高度应一致。
(2) 套接紧定式钢导管管路进入盒(箱)处，应顺直，且应采用专用接头固定。
(3) 管路接地1) 套接紧定式钢导管及其金属附件组成的电线管路，当管与管、管与盒(箱)连接符合本条第4款管路连接规定时，连接处可不设置跨接接地线。
管路应有可靠接地。
2) 套接紧定式钢导管管路与接地线不应熔焊连接。
3) 套接紧定式钢导管管路，不应做为电气设备接地线。
4.1.2.5扫管穿带线：对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。
经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。
4.2管内穿线4.2.1施工准备材料要求（1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。
