LA76932引脚功能及电压数据
康佳超级芯片LA76931各脚功能表
康佳超级芯片LA76931各脚功能表康佳超级芯片LA76931各脚功能表引脚符号功能电压(V)有信号.无信号1. SIF 伴音中频信号输出2.3 2.22. IF AGC 中放AGC滤波检波2.5 2.33. SIF 伴音中频输入3.3 3.34. FM 调频检波滤波器2.2 2.25. FM.OUT FM输出2.2 2.26.VOL.OUT 音频输出2.3 2.27.SND APC 伴音中频解调APC滤波器2.3 0.68. IF VCC 中频电路+5V电源供电5.0 5.09.AUDIO IN 外部音频输入1.8 1.810. ABL 自动束电流输入3.8 3.811.RGB VCC RGB矩阵电路供电8.3 8.312. R OUT R基色信号输出2.5 2.513. G OUT G基色信号输出2.5 2.414. B OUT B基色信号输出2.5 2.415. N.C 不连接0 016.V.RANP 场锯齿波电压形成端1.9 1.917.VDR.OUT 场激励脉冲输出2.3 2.318. VCO 行振荡基准电流设置端1.7 1.719. VCC 行启动和行电路供电5.1 5.220. AFC AFC环路滤波28 2.721.HDP.OUT 行激励脉冲输出0.5 0.522. GND 视频/色度/偏转地0 023.INTO/POO 不连接0 024.INT1/PO1 不连接0 025. PO2 SVHS控制5.0 5.026.INT3/PO3 红外遥控信号输入4.9 4.927. AV2 AV1 外部接口输入0 028. AV2 AV1 外部接口输入0 029. P17 不连接0 030. MUTE 静音控制信号输出0 031. SDA I2C总线串行数据输出/输入4.8 4.832. SCL I2C总线串行时钟输出4.8 4.833. XT1.XT2 时钟振荡器0.02 0.0234. XT1.XT2 时钟振荡器2.0 2.035.CPU VCC CPU电源端5.0 5.036. POWER 开/关机控制5.0 5.0 ;37. -- 空4.9 4.938. AGC 自动增益控制2.1 4.439. KEY 本机键控信号输入4.9 4.940. RESET RESET(复位) 5.1 5.141. PLL 色相位PLL环路滤波3.2 3.242. CPU GND CPU接地0 043. CDD VCC 色度,行延迟线电源供电5.1 5.144.FBP INPUT 逆程脉冲输入0.8 0.945. Y/C Y/C模式色度C输入2.2 2.246. Y/C Y/C模式色度Y输入2.5 2.547. DDS DDS滤波器2.7 2.748. Y CBCR Y CBCR模式Y输入2.5 2.549. Y CBCR Y CBCR模式CB输入1.9 1.950. 4.43晶体4.43MHz晶振输入2.6 2.651. Y CBCR Y CBCR模式CR输入1.9 1.952. SVO/FSC 内部开关选通视频信号输出2.4 2.553. APC 色度APC滤波器2.8 2.854. EXT-V 外部视频输入2.5 2.555.VCD VCC5V 视频,亮度电路供电4.9 4.956.INT-V INT,视频输入2.5 2.557.BLACK 黑电平检波滤波2.9 2.958. PIF APC 图象载频锁相环滤波2.4 2.059. AFT.OUT AFC输出1.9 4.860.VIDEO.OUT 视频输出2.5 3.361. RF AGC RF AGC输出1.9 4.462. IF.GND IF接地端0 063. PIF.IN 图象中频信号平衡输入2.9 2.964. PIF.AMP 图象中频信号平衡输入2.9 2.9。
《维修技术--LA76931(TCL)维修精要》(PDF 44页)
第一章 产品技术规格和特点本机具有关掉画面单独听音乐功能，属于AT系列音响电视。
它采用最新数码I2C总线控制和高度集成的主芯片，不仅电路结构简单，而且新增了许多功能。
其主芯片为日本SANYO公司的三洋超级单片LA76932将解码电路与MCU控制芯片封装在一起。
它制造工艺技术先进、印制板布线少、成本低、干扰小、性能优越、画面亮丽鲜艳、声音悦耳动听。
功能及特点：z采用最新数码IIC总线控制z黑电平扩展线路、蓝电平延伸z NTSC梳状滤波器及肤色校正z S-VHS端子输入、A V输出功能z高清晰DVD分量：Y、Cb、Crz A V输入、输出端子(音频信号L、R可以同时输入) z睡眠关机功能、宽电源z围实时时钟、室温显示z1-99/246节目储存量可选z中英文菜单（彩色活动效果）z画面状态变化（五种状态可选）z无信号蓝背景静噪功能z趣味游戏（俄罗斯方块、落彩条）z电源电压检测、显示、保护z省电/双环保、全功能红外遥控技术规格：z接收频道：DS1~57CH、Z1~38CH470MHZ CATV全频道有限电视z接收制式：TV：PAL D/K，I，BGA V：NTSC 3.58/4.43，PALz预调节目记忆量：0～99/249z状态指示方式：屏幕显示z射频天线输入：75欧姆（不平衡式）z显像管画面对角线尺寸：68cmz视频输入：1Vp-p（75Ω）z音频输入：0.5Vrmsz音频输出功率：6W+6Wmaxz工作电压范围：165-250~50/60HZz功率消耗：130Wz外型尺寸（mm）：796*525*568（宽*深*高）z质量（kg）：41 z智能单键收台、快速回看功能z具有节目编辑、导航功能z音响电视、动感节拍z TV无信号自动待机功能z具有冷暖色温、万年历（阴历、阳历）功能z时间管理（事务提醒、生日提醒、纪念日提醒、节日提醒）第二章安全防护1、建议在对底板进行带电维修之前，外接一个绝缘变压器以实现与市电间的电气隔离，以防止维修中不小心触电对人带来的致命危害，要求绝缘变压器输出的有效功率大于电视机的额定功率。
模块七超级芯片数码彩色电视机
上一页 下一页 返回
7.1 超级芯片LA76930的功能及其应用电路
上一页 下一页 返回
7.1 超级芯片LA76930的功能及其应用电路
3.水平一条亮线 屏幕有水平亮线，说明行扫描电路、显像管附属电路工作正
常，故障在于场扫描电路，其中场扫描输出集成块IC301损 坏比较常见。在场扫描电路中，有很强的交直流反馈信号， 直流工作点相互牵连，一处有故障造成整个场扫描电路工作 不正常。再用万用表检测各点的直流电压，很难确定故障是 位于场输出电路，还是位于场振荡电路。现介绍一种简便的 方法，可以判断故障是否在场输出电路。
模块七超级芯片数码彩色电视机
7.1 超级芯片LA76930的功能及其应用电路
[教学目的]超级芯片LA76930彩电主要电路工作原理及工 作检修方法。
7.1.1 LA76930的功能
LA76930是彩色电视信号处理超级单芯片集成电路，将 CPU和小信号处理电路集成在一起。内置电路有:彩色通道 、亮度通道、中频通道、行/场振荡电路等，采用中频锁相 环和行频锁相环技术，内置的CPU通过内部I/O接口电路实 现控制功能。
上一页 下一页 返回
7.1 超级芯片LA76930的功能及其应用电路
AV1端口输入视频信号时，IC201的23脚发出AV1控制信 号，送到IC901的9脚队使IC901的2, 3脚接通，信号经 0903耦合到IC901的2脚队从IC901的3脚输出，送入 Q905，经Q905放大后，送到IC201的54脚进行处理。

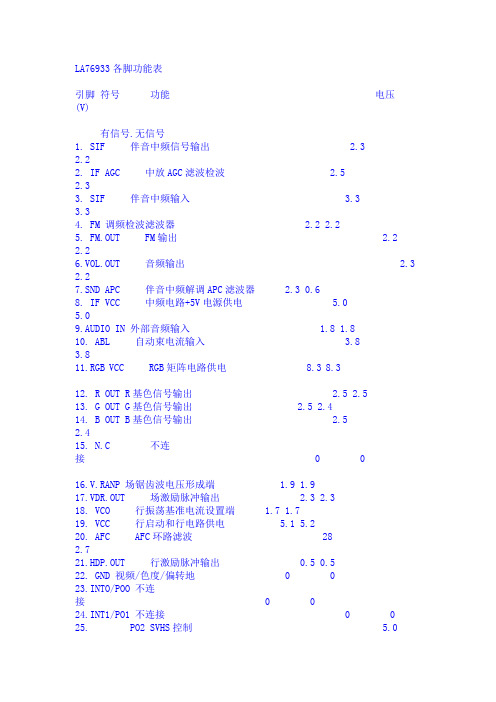

LA76933各脚功能表
LA76933各脚功能表引脚符号功能电压(V)有信号.无信号1. SIF 伴音中频信号输出2.32.22. IF AGC 中放AGC滤波检波 2.52.33. SIF 伴音中频输入 3.33.34. FM 调频检波滤波器 2.2 2.25. FM.OUT FM输出 2.22.26.VOL.OUT 音频输出 2.3 2.27.SND APC 伴音中频解调APC滤波器 2.3 0.68. IF VCC 中频电路+5V电源供电 5.05.09.AUDIO IN 外部音频输入 1.8 1.810. ABL 自动束电流输入 3.83.811.RGB VCC RGB矩阵电路供电 8.3 8.312. R OUT R基色信号输出 2.5 2.513. G OUT G基色信号输出 2.5 2.414. B OUT B基色信号输出 2.52.415. N.C 不连接 0 016.V.RANP 场锯齿波电压形成端 1.9 1.917.VDR.OUT 场激励脉冲输出 2.3 2.318. VCO 行振荡基准电流设置端 1.7 1.719. VCC 行启动和行电路供电 5.1 5.220. AFC AFC环路滤波 282.721.HDP.OUT 行激励脉冲输出 0.5 0.522. GND 视频/色度/偏转地 0 023.INTO/POO 不连接 0 024.INT1/PO1 不连接 0 025. PO2 SVHS控制 5.05.026.INT3/PO3 红外遥控信号输入 4.9 4.927. AV2 AV1 外部接口输入 0 028. AV2 AV1 外部接口输入 0 029. P17 不连接 0 030. MUTE 静音控制信号输出 0 031. SDA I2C总线串行数据输出/输入 4.8 4.832. SCL I2C总线串行时钟输出 4.84.833. XT1.XT2 时钟振荡器 0.02 0.0234. XT1.XT2 时钟振荡器 2.0 2.035.CPU VCC CPU电源端 5.0 5.036. POWER 开/关机控制 5.0 5.0 ;37.-- 空 4.9 4.938. AGC 自动增益控制 2.14.439. KEY 本机键控信号输入 4.9 4.940. RESET RESET(复位) 5.1 5.141. PLL 色相位PLL环路滤波 3.2 3.242. CPU GND CPU接地 0 043. CDD VCC 色度,行延迟线电源供电 5.1 5.144.FBP INPUT 逆程脉冲输入 0.8 0.945. Y/C Y/C模式色度C输入 2.2 2.246. Y/C Y/C模式色度Y输入 2.52.547. DDS DDS滤波器 2.7 2.748. Y CBCR Y CBCR模式Y输入 2.5 2.549. Y CBCR Y CBCR模式CB输入 1.9 1.950. 4.43晶体 4.43MHz晶振输入 2.62.651. Y CBCR Y CBCR模式CR输入 1.9 1.952. SVO/FSC 内部开关选通视频信号输出 2.4 2.553. APC 色度APC滤波器 2.8 2.8。
LA76832集成块各引脚功能描述
LA76832集成块各引脚功能描述LA76832引脚功能资料LA76832的电路结构和功能与LA76810基本相同，仅在LA76810的基础上增加了枕形校正功能，使个别脚位功能有所变化。
现将有关脚位功能变化说明如下：1)LA76832的22脚为枕形校正(E/W)功能输出，LA76810的22脚为SD识别信号输出，因此LA76810与LA76832不能互换代用。
2)在康佳T2588A等大屏幕"A"型中没有应用SECAM制解码功能，因此LA76832原设定的SECAMB-Y输人和SECAMR-Y输入取消，将34脚改作X射线保护输入，35脚改作彩识别输出。
3)LA76832的枕形失真校正功能可通过I2C总线进行下列项目的调整：行幅调整(EWDC)、枕形失真补偿(EWAMP)、斜率补偿(EWTILT)、四角补偿(EWCORNER)。
当使用场输出集成电路LA7840/LA7841ck402h背靠背kappa鞋子h5510h紫砂壶拍卖时，可通过I2C总线调整：场中心位置(V.DC)、场幅度(V.Size)、场线性调整(V.Line)、场"S"校正(V.SC)。
●引脚功能及实测数据在康佳T2588A型机上测定引脚符号功能直流电压(V)序号待机有信号1 AUDIO OUT 音频信号输出2.24 2.42 FM OUT 调频信号输出2.3 2.33 IF AGC FIL 中放ACC滤波0 2.54 RF AGC OUT 高放ACC输出4.0 1.75 PIF IN 中频输入2.8 2.86 PIF IN 中频输入2.8 2.87 IF.GND 中放地端0 08 IF.VCC 中放供电端电源5.0 5.09 FM FILTER 调频滤波器2.0 2.010 AFT OUT 自动频率调节输出4.7 2.311 SDA I2C总线数据线4.6 4.612 SCL I2C总线时钟线4.4 4.413 ABL 自动亮度限制输入2.1 2.114 R IN 爱购h手机皮套左右开z红字符信号输入3.9 015 C IN 绿字符信号输入0 016 B IN 蓝字符信号输入0 017 BLANK IN 字符底色消隐输人端2.5 018 RGB VCC RGB矩阵电源8.0 8.019 R OUT 红基色信号输出2.9 2.320 C OUT 绿基色信号输出1.8 2.421 B OUT 蓝基色信号输出1.5 2.422 E/W 水平枕校信号输出0.1 0.1523 V. OUT 场激励信号输出2.4 2.424 V.RAMP ALC 场锯齿波和自动亮度控制1.4 1.425 HOR VCC 行振荡电源供电5.0 5.026 AFC FILTER AFC滤波器端2.5 2.527 H. OUT 行激励信号输出0.65 0.6528 FBP INPUT 行消隐输入1.1 1.129 VCO 1REF VCO电流基准1.6 1.630 CLOCK OUT 时钟信号输出0.95 0.9531 CCD VCC 基带延时供电端4.4 4.432 CCD FILTER 基带延时滤波端6.6 6.633 CCD/H GND 基带延时/行接地端0 034 X-RAY x射线保护输入0 035 C-SYNC 识别信号输出0 036 APC2 FILTER 自动相位控制2的滤波器端3.75 3.7537 CLMAP FILTER 钳位滤波器1.6 1.538 4.43MHz XTAL 4.43MHz晶振2.7 2.739 APCI FILTER 自动相位控制1的滤波器端2.8 2.840 VIDEO OUT 视频输出2.1 2.241 V/C/D GND 复合视频色度电路接地端0 042 EXT V.IN 外接视频输入2.5 2.543 V/C/D VCC 视频/色度/基带延时供电4.9 4.944 INF V.IN 内部视频输入2.5 2.645 BLACK FILTER ck402h背靠背kappa鞋子h黑电平滤波器1.9 1.946 VIDEO OUT 视频输出3.4 2.247 VCO FILTER VCO振荡滤波器1.0 0.948 VCO COIL 中频振荡线圈4.2 4.249 VOC COIL 中频振荡线圈4.2 4.250 APC FILTER 自动相位控制滤波2.0 2.451 EXT A.IN 外接伴音输入1.8 1.852 SIF OUT 伴音中频输出1.97 1.9753 SIF APC FILTER 伴音中频APC滤波2.3 2.354 SIF IN 伴音中频输入3.1 3.1。
三端稳压器的引脚识别与性能检测方法
三端稳压器的引脚识别与性能检测方法引脚识别与主要性能检测(1)引脚识别三端稳压器的封装有金属封装和塑料封装两种，外形如同一只大功率晶体管，引脚的排列如图9-30所示。
不同系列的稳压器，其各脚的作用不同。
其中最常用的W78××系列稳压器，①为输入端(I)，②为输出端(O)，③为公共端(COM);W79××系列则是①为公共端，②为输出端，③为输入端;常用的可调三端稳压器LM317T，外形如W78××，其①为可调端，②为输入端，③为输出端。
③端输出电压值由①端电压变化调节。
图9-30 三端稳压器引脚排列(2)性能鉴别对78××和79××系列三端稳压器，鉴别其好坏可使用万用表R × 100挡，分别检测其输入端与输出端的正、反向电阻值。
正常时，阻值相差在数千欧以上;若阻值相差很小或近似为零，说明其已损坏。
表9-14、表9-15为最常用的78××和79××21种三端稳压器的实测各引脚非在路电阻值，供检测时参考。
▼表9-14 78××三端稳压器各引脚非在路电阻值(kΩ )▼表9-15 79××三端稳压器各引脚非在路电阻值(kΩ )使用注意事项(1)分清3个引出脚三端集成稳压器的输入、输出和接地端装错时很容易损坏，需特别注意。
在安装时一定要焊接良好，否则会导致输出电压的波动，易损坏输出端上的其他电路，也可能损坏集成稳压器本身。
在拆装集成稳压器时要先断开电源。
输出电压大于6V的三端集成稳压器的输入、输出端最好接一保护二极管，可防止输入电压突然降低时，输出电容对输出端放电引起三端集成稳压器的损坏。
(2)正确选择输入电压范围三端集成稳压器内部的二极管、三极管均有一定的耐压值，因此整流器输出电压的最大值不能大于集成稳压器的最大允许输入电压值。
LA76931超级芯片彩电原理与维修
第五章“LA”超级芯片数码机芯彩电5.1概述5.1.1机芯特点LA7693Ｘ彩电专用大规模集成电路系列芯片，是日本三洋公司于本世纪初推出的超级电视芯片，我国引进的该系列主要包括LA76930、LA76931、LA76932，分别被厦华、康佳、TCL王牌等公司采用。
其中LA76930在厦华TS、TF、MT机芯彩电上采用，掩膜后型号仍为LA76930；在王牌TCL-AT2116Y彩电上采用，掩膜后型号为13 -WS9301-AOP；在TCL-AT21266Y彩电上采用，掩膜后型号为13 -WS9302 –AOP。
LA76931主要被康佳、王牌TCL及创维公司采用，其中康佳公司将它应用于SA系列彩电，代表型号有T21SA120/236/267/026/027/、P21SA281/282/390等，重新掩膜后型号为CKP1504S；在王牌TCL彩电上主要应用于Y12机芯，代表型号有21V88，重新掩膜后型号为13-LA7693-17PR；创维公司应用于具有数字引擎V12的6D92机芯，例如创维29T61HT，掩膜后芯片型号为LA76931N-7F-4HD4B。
LA76932主要被王牌TCL公司采用，应用于Y机芯上，比如TCL -A T2516Y/2916Y彩电上，重新掩膜后型号为13-WS9303-AOP。
应用于Y22等机芯上重新掩膜后型号又有所不同，比如在N25B5、N25B6B彩电上重新掩膜的型号为13-TOOY22-01MO1，在29V88等彩电上重新掩膜的型号为13-LA7693-2NPRO。
LA7693Ｘ内置有四个振荡器，其中○33、○34脚外接晶振和内部电路构成系统时钟，○50脚外接晶振和内部电路构成4.43MHz压控振荡器。
另外还有一个振荡频率为4MHz的行压控振荡器和振荡频率为38MHz的图像中频载波振荡器。
LA76930、LA76931、LA76932的内部电路结构基本相同，主要区别在于CPU 部分ROM内存和用户RAM内存的容量不同。
超级芯片LA76931引脚功能电压参数表
超级芯片LA76931引脚功能电压参数表引脚符号功能有信号无信号1. SIF 伴音中频信号输出2.3 2.22. IF AGC 中放AGC滤波检波 2.5 2.33. SIF 伴音中频输入 3.3 3.34. FM 调频检波滤波器 2.2 2.25. FM.OUT FM输出 2.2 2.26. VOL.OUT 音频输出 2.3 2.27. SND APC 伴音中频解调APC滤波器 2.3 0.68. IF VCC 中频电路+5V电源供电 5.0 5.09. AUDIO IN 外部音频输入 1.8 1.810. ABL 自动束电流输入 3.8 3.811. RGB VCC RGB矩阵电路供电 8.3 8.312. R OUT R 基色信号输出 2.5 2.513. G OUT G 基色信号输出 2.5 2.414. B OUT B 基色信号输出 2.5 2.415. N.C 不连接 0 016. V.RANP 场锯齿波电压形成端 1.9 1.917. VDR.OUT 场激励脉冲输出 2.3 2.318. VCO 行振荡基准电流设置端 1.7 1.719. VCC 行启动和行电路供电 5.1 5.220. AFC AFC 环路滤波 2.8 2.721. HDP.OUT 行激励脉冲输出 0.5 0.522. GND 视频/色度/偏转地 0 023. INTO/POO 不连接 0 024. INT1/PO1 不连接 0 025. PO2 SVHS 控制 5.0 5.026. INT3/PO3 红外遥控信号输入 4.9 4.927. AV2 AV1 外部接口输入 0 028. AV2 AV1 外部接口输入 0 029. P17 不连接 0 030. MUTE 静音控制信号输出 0 031. SDA I2C 总线串行数据输出/输入 4.8 4.832. SCL I2C 总线串行时钟输出 4.8 4.833. XT1.XT2 时钟振荡器 0.02 0.0234. XT1.XT2 时钟振荡器 2.0 2.035. CPU VCC CPU电源端 5.0 5.036. POWER 开/关机控制 5.0 5.037. -- 空 4.9 4.938. AGC 自动增益控制 2.1 4.439. KEY 本机键控信号输入 4.9 4.940. RESET RESET(复位) 5.1 5.141. PLL 色相位PLL环路滤波 3.2 3.242. CPU GND CPU接地 0 043. CDD VCC 色度,行延迟线电源供电 5.1 5.144. FBP INPUT 逆程脉冲输入 0.8 0.945. Y/C Y/C模式色度C输入 2.2 2.246. Y/C Y/C模式色度Y输入 2.5 2.547. DDS DDS滤波器 2.7 2.748. Y CBCR Y CBCR模式Y输入 2.5 2.549. Y CBCR Y CBCR模式CB输入 1.9 1.950. 4.43晶体 4.43MHz晶振输入 2.6 2.651. Y CBCR Y CBCR模式CR输入 1.9 1.952. SVO/FSC内部开关选通视频信号输出 2.4 2.553. APC 色度APC滤波器 2.8 2.854. EXT-V 外部视频输入 2.5 2.555. VCD VCC5V 视频,亮度电路供电 4.9 4.956. INT-V INT,视频输入 2.5 2.557. BLACK 黑电平检波滤波 2.9 2.958. PIF APC 图象载频锁相环滤波 2.4 2.059. AFT.OUT AFC输出 1.9 4.860. VIDEO.OUT 视频输出 2.5 3.361. RF AGC RF AGC输出 1.9 4.462. IF.GND IF接地端 0 063. PIF.IN 图象中频信号平衡输入 2.9 2.964. PIF.AMP 图象中频信号平衡输入 2.9 2.9。
