硬度的基本知识与各种硬度的详细介绍
材料硬度知识介绍
材料硬度知识介绍机械制造中所用的刀具、量具、模具等，都应具备足够的硬度，才能保证使用性能和寿命，今天小编就和您聊一聊「硬度」相关的话题。
硬度是衡量材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。
通常，材料越硬，其耐磨性越好，比如齿轮等机械零部件会要求有一定的硬度，以保证足够的耐磨性和使用寿命。
一、硬度的分类1、布氏硬度布氏硬度（符号HB）试验方法，在已成公认规格的硬度中，是最早被开发总结出来的一种方法，它促成了其他硬度试验方法的出现。
布氏硬度试验的原理为：压头(钢球或硬质合金球、直径Dmm)施加试验力F，试样打压后，提升压头留下的凹部直径d(mm)中计算出球压头与试样的接触面积S(mm2)，除试验力而得出的值。
压头为钢球时的符号为HBS、硬质合金球时为HBW。
k是常数(1/g= 1/9.80665 = 0.102)。
2、维氏硬度维氏硬度（符号HV）是可以用任意试验力进行试验的应用范围最为广泛的试验方法，特别在9.807N以下的微小硬度领域的应用非常多。
维氏硬度是将试验力F(N)除以标准片与压头之间的接触面积S(mm2)所得的值，该面积根据在试验力F(N)下通过压头(四方锥金刚石，相对面角=136˚)在标准片上形成的压痕的对角线长度d(mm，两个方向长度的平均值)计算。
k为常数(1/g=1/9.80665)。
3、努氏硬度努氏硬度（符号HK）如以下公式所示，是通过将试验力除以压痕投影面积A (mm2)所计算的值，该面积根据在试验力F通过按压长菱形金刚石压头(相对边角为172˚30'和130˚)在标准片上形成的压痕的较长对角线长度d (mm)计算。
努氏硬度也可以通过将显微硬度试验机的维氏压头替换为努氏压头来测量。
4、洛氏及表面洛氏硬度洛氏硬度（符号HR）或洛氏表面硬度的测量之前，需先使用金刚石压头(尖端锥角：120˚，尖端半径：0.2mm)或球形压头(钢球或硬质合金球)向标准片施加预加载力，然后施加试验力，并恢复预加载力。
硬度的分类
硬度的分类1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm 2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07 N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至5 88.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471 N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
硬度级别划分
硬度级别划分硬度级别划分硬度是指物体抵抗外力压缩、切割、刮擦等形变和破坏的能力。
硬度测试是材料力学性能测试中的一项重要内容，广泛应用于工业生产和科学研究领域。
硬度级别划分是指根据物质的硬度大小将其分为不同等级，以便人们进行分类和比较。
1. 硬度概述硬度是衡量物质抵抗外力破坏能力的一个重要指标，它与材料的成分、结构、加工工艺和使用条件等因素密切相关。
在实际应用中，常用的硬度测试方法有洛氏硬度、布氏硬度、维氏硬度等。
2. 硬度级别划分根据不同的测试方法和标准，目前常用的硬度级别划分如下：2.1 洛氏硬度洛氏硬度是一种常用的金属材料表面硬度测试方法。
按照ASTM E18-19a标准，洛氏硬度可分为以下等级：A：钨球压头，主要适用于超薄板材或薄壁管；B：钢球压头，适用于较软的金属材料；C：钻石锥压头，适用于较硬的金属材料。
2.2 布氏硬度布氏硬度是一种常用的非金属材料表面硬度测试方法。
按照ASTM E10-18a标准，布氏硬度可分为以下等级：A：压头直径为1.5875mm，适用于薄板、薄壁管和小型零件；B：压头直径为2.5mm，适用于中等硬度的材料；C：压头直径为5mm，适用于较软的材料。
2.3 维氏硬度维氏硬度是一种常用的金属材料表面硬度测试方法。
按照ASTM E384-17标准，维氏硬度可分为以下等级：HV1：微小载荷下测量，主要适用于超薄板材或薄壁管；HV3：轻载荷下测量，适用于大多数金属材料；HV10：重载荷下测量，适用于较高强度、较高韧性的金属材料。
3. 硬度级别划分的应用硬度级别划分在工业生产和科学研究领域中有着广泛的应用。
例如，在材料选择、加工和质量控制过程中，硬度测试可以帮助人们了解材料的性能和质量，从而做出更加科学、合理的决策。
此外，在研究材料的物理、化学和力学性质时，硬度测试也是不可或缺的手段之一。
4. 硬度级别划分存在的问题尽管硬度级别划分在实际应用中具有重要意义，但也存在一些问题。
硬度的基本知识与各种硬度的详细介绍
硬度的基本知识与各种硬度的详细介绍-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN硬度的基本知识与各种硬度的详细介绍中文名称：硬度英文名称：grade;hardness硬度的几个定义：定义1：表示磨粒从结合剂中完全脱离的难易程度。
所属学科：机械工程（一级学科）；磨料磨具（二级学科）；磨料磨具一般名词（三级学科）定义2：水沉淀肥皂的能力，大体反映水中钙、镁离子的含量。
钙镁浓度的总和称为总硬度，以每升水含碳酸钙的毫克数或毫克当量表示。
所属学科：生态学（一级学科）；水域生态学（二级学科）定义3：固体材料对外界物体压陷、刻划等作用的局部抵抗能力，是衡量材料软硬程度的一个指标。
所属学科：水利科技（一级学科）；工程力学、工程结构、建筑材料（二级学科）；工程力学（水利）（三级学科）入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
测试载荷与测试钢球的直径需根据材料的实际性能再确定。
3.维氏硬度维氏硬度试验方法是英国史密斯（）和塞德兰德（）于1925年提出的。
英国的维克斯—阿姆斯特朗（Vickers-Armstrong）公司试制了第一台以此方法进行试验的硬度计。
和布氏、洛氏硬度试验相比，维氏硬度试验测量范围较宽，从较软材料到超硬材料，几乎涵盖各种材料。
4.里氏硬度里氏硬度是以ＨＬ表示，里氏硬度测试技术是由瑞士狄尔马，里伯博士发明的，它是用一定质量的装有碳化钨球头的冲击体，在一定力的作用下冲击试件表面，然后反弹。
由于材料硬度不同，撞击后的反弹速度也不同。
在冲击装置上安装有永磁材料，当冲击体上下运动时，其外围线圈便感应出与速度成正比的电磁信号，再通过电子线路转换成里氏硬度值。
5.肖氏硬度简称HS。
表示材料硬度的一种标准。
由英国人肖尔(Albert 首先提出。
应用弹性回跳法将撞销从一定高度落到所试材料的表面上而发生回跳。
什么是硬度？硬度基本知识介绍
什么是硬度？硬度基本知识介绍硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力，是衡量材料软硬的判据，是一个综合的物理量。
材料的硬度越高，耐磨性越好，故常将硬度值作为衡量材料耐磨性的重要指标之一。
硬度的测定常用压入法。
把规定的压头压入金属材料表面层，然后根据压痕的面积或深度确定其硬度值。
根据压头和压力不同，常用的硬度指标有布氏硬度（HBS、HBW）、洛氏硬度（HRA、HRB、HRC等）和维氏硬度（HV）。
一、布氏硬度1、试验原理用直径为D的淬火钢球或硬质合金球，以相应的试验力F压入试样表面，保持规定的时间后卸除试验力，在试样表面留下球形压痕，如左图所示。
布氏硬度值用球面压痕单位面积上所承受的平均压力表示。
用淬火钢球作压头时，布氏硬度用符号“HBS”表示;用硬质合金球作压头，布氏硬度用符号“HBW”表示。
HBS(HBW)：用钢球（硬质合金球）试验的布氏硬度值；F：试验力（N）；d：压痕平均直径（mm）；D：钢球（硬质合金球）直径（mm）．布氏硬度的单位为N/mm2，但习惯上只写明硬度值而不标出单位。
2、选择试验规范在进行布氏硬度试验时，钢球直径Ｄ、施加的试验力Ｆ和试验力保持时间、应根据被测试金属的种类和试样厚度，按下表所示的布氏硬度试验规范正确地进行选择。
布氏硬度试验规范：由布氏硬度值的计算公式可以看出，当所加试验力Ｆ与钢球（或硬质合金球）直径Ｄ已选定时，硬度埴HBS（HBW）只与压痕直径d 有关。
d 越大，则HBS（HBW）值越小，表明材料越软；反之，d 越小，HBS（HBW）值越大，表明材料越硬。
除了采用钢球（或硬质合金球）直径Ｄ为10ｍｍ，试验力Ｆ为3000ｋｇｆ（２９４２１Ｎ），保持时间10－15s的试验条件外，在其它试验条件下测得的硬度值，应在符号HBS 的后面用相应的数字注明压头直径、试验力大小和试验力保持时间。
如120HBS10/1000/30，即表示用10mm的钢球作压头，在1000kgf(9807N)的试验力作用下，保持时间为30s后所测得的硬度值为120。

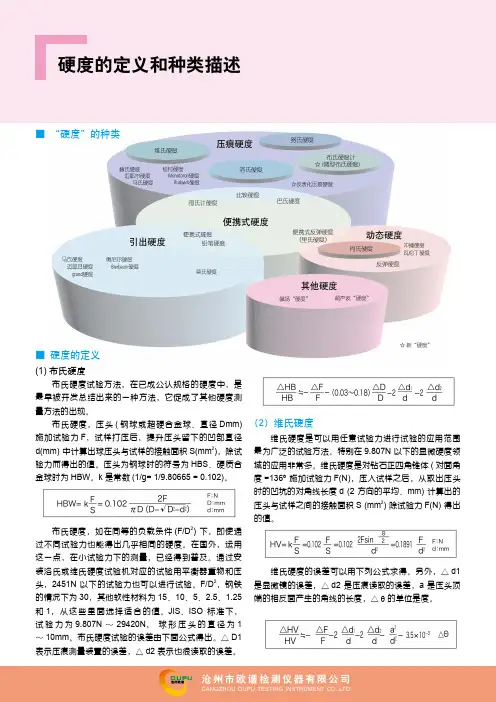

硬度的定义和种类描述
■ “硬度”的种类■ 硬度的定义(1) 布氏硬度布氏硬度试验方法，在已成公认规格的硬度中，是最早被开发总结出来的一种方法，它促成了其他硬度测量方法的出现。
布氏硬度，压头(钢球或超硬合金球、直径Dmm) 施加试验力F ，试样打压后，提升压头留下的凹部直径d(mm) 中计算出球压头与试样的接触面积S(mm 2)，除试验力而得出的值。
压头为钢球时的符号为HBS 、硬质合金球时为HBW 。
k 是常数(1/g= 1/9.80665 = 0.102)。
布氏硬度，如在同等的负载条件(F/D 2) 下，即使通过不同试验力也能得出几乎相同的硬度。
在国外，运用这一点，在小试验力下的测量，已经得到普及。
通过安装洛氏或维氏硬度试验机对应的试验用平衡器重物和压头，2451N 以下的试验力也可以进行试验。
F/D 2，钢铁的情况下为30，其他软性材料为15、10、5、2.5、1.25 和1，从这些里面选择适合的值。
JIS 、ISO 标准下， 试验力为9.807N ～ 29420N ， 球形压头的直径为1 ～10mm 。
布氏硬度试验的误差由下面公式得出。
△D1 表示压痕测量装置的误差，△d2表示也很读取的误差。
(2) 维氏硬度维氏硬度是可以用任意试验力进行试验的应用范围最为广泛的试验方法。
特别在9.807N 以下的显微硬度领域的应用非常多。
维氏硬度是对钻石正四角锥体(对面角度=136º 施加试验力F(N)，压入试样之后，从取出压头时的凹坑的对角线长度d (2 方向的平均、mm) 计算出的压头与试样之间的接触面积S (mm 2) 除试验力F(N) 得出的值。
维氏硬度的误差可以用下列公式求得。
另外，△d1 是显微镜的误差，△d2 是压痕读取的误差，a 是压头顶端的相反面产生的角线的长度，△q的单位是度。
(3) 努氏硬度努氏硬度是对角呈172°30' 和130°的横断面的菱形钻石四角锥上施加试验力F，按入式样后，取出压头，从压痕的较长的对角线长度d (mm) 计算出来的压痕的投影面积A (mm2) 除试验力得出的值。
硬度分类及定义
硬度分类及定义
以下是 6 条关于“硬度分类及定义”的内容：
1. 嘿，你知道吗，硬度可以分成好几种呢！有一种硬度叫做划痕硬度，就像用指甲去划黑板，要是能留下痕迹，那说明硬度相对较低，要是划不动，那就是硬度高呀。
比如说，钻石的划痕硬度那可是超级高的，几乎没什么能轻易在它上面留下痕迹，厉害吧！
2. 还有哦，压入硬度也很重要呢！你想想看，就像用锤子轻轻敲一个东西，如果很容易就陷进去了，那它的压入硬度就不高嘛。
比如橡胶，一压就变形，而钢铁就不那么容易被压进去，这就是硬度的差别呀，这不挺有意思吗？
3. 哎呀呀，回弹硬度也得讲讲呀！就好比一个球，用力扔到地上能高高弹起来的，说明它的回弹硬度不错哟。
像皮球，那回弹硬度就好，而一块泥巴扔地上基本就没啥回弹了，这不同多明显呀！
4. 再有就是磨损硬度啦！你穿的鞋子底是不是会被磨薄呀，这就是受到了磨损硬度的影响呀。
像石头地面就比木地板对鞋底的磨损硬度高多了，穿同样的鞋在石头地上走，肯定比在木地板上走磨损得快呀，你说是不是？
5. 强度硬度也不能落下呀！你看那钢梁多结实，能承受那么重的重量，这就是强度硬度高的表现。
和纸比一比，纸一扯就破了，钢梁可不会那么容易被破坏，这强度硬度的差距一目了然吧！
6. 韧性硬度也很关键哟！就好像一根铁丝，能弯曲好多下都不断，这就是有韧性硬度呀。
再看看陶瓷，稍微一折可能就断了，这就是韧性硬度的不同哦。
所以在生活中我们要根据不同的需求选择不同硬度的东西呀，不然可就麻烦啦！总之，硬度的分类和定义真的很重要，能让我们更好地了解各种材料的性质呢！。
简析硬度和硬度的分类
简析硬度和硬度的分类硬度：是衡量材料软硬程度的一个性能指标。
它既可理解为是材料抵抗弹性变形、塑性变形或破坏的能力，也可表述为材料抵抗残余变形和反破坏的能力。
硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即洛氏硬度(HRA|HRB|HRC)、布氏硬度(HB)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
莫氏硬度（如划痕法）,用来测量石头,宝石等硬度、及显微硬度(维氏硬度1到2公斤试验力下的另类叫法)等多种方法。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
总值:一般上讲金属材料局部抵抗硬物压入其表面的能力称为硬度。
试验钢铁硬度的最普通方法是用锉刀在工件边缘上锉擦,由其表面所呈现的擦痕深浅以判定其硬度的高低。
这种方法称为锉试法这种方法不太科学。
常见的硬度分类：布氏硬度HB：布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
布氏硬度值是载荷除以压痕球形表面积所得的商。
一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。
洛氏硬度HR：洛氏硬度是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬度的基本知识与各种硬度的详细介绍
中文名称：硬度
英文名称：grade;hardness
硬度的几个定义：
定义1：表示磨粒从结合剂中完全脱离的难易程度。
所属学科：
机械工程（一级学科）；磨料磨具（二级学科）；磨料磨具一般名词（三级学科）
定义2：水沉淀肥皂的能力，大体反映水中钙、镁离子的含量。
钙镁浓度的总和称为总硬度，以每升水含碳酸钙的毫克数或毫克当量表示。
所属学科：
生态学（一级学科）；水域生态学（二级学科）
定义3：固体材料对外界物体压陷、刻划等作用的局部抵抗能力，是衡量材料软硬程度的一个指标。
所属学科：
水利科技（一级学科）；工程力学、工程结构、建筑材料（二级学科）；工程力学（水利）（三级学科）
度不同，撞击后的反弹速度也不同。
在冲击装置上安装有永磁材料，当冲击体上下运动时，其外围线圈便感应出与速度成正比的电磁信号，再通过电子线路转换成里氏硬度值。
5.肖氏硬度
简称HS。
表示材料硬度的一种标准。
由英国人肖尔(Albert F.Shore)首先提出。
应用弹性回跳法将撞销从一定高度落到所试材料的表面上而发生回跳。
撞销是一只具有尖端的小锥，尖端上常镶有金刚钻。
测试数值为1000x撞销返回速度/撞销初始速度（即为碰撞前后的速度比乘以1000）
6.巴氏硬度
巴柯尔(Barcol)硬度(简称巴氏硬度), 最早由美国Barber-Colman公司提出，是近代国际上广泛采用的一种硬度门类，一定形状的硬钢压针，在标准弹簧试验力作用下，压入试样表面，用压针的压入深度确定材料硬度，定义每压入0.0076mm为一个巴氏硬度单位。
巴氏硬度单位表示为HBa。
7.努氏硬度
努氏硬度是作为绝对数值而测得的硬度，主要在加工方面使用该数值。
一般来说，金刚石的努氏硬度为7000~8000千克/平方毫米
8.韦氏硬度
一定形状的硬钢压针，在标准弹簧试验力作用下压入试样表面，用压针的压入深度确定材料硬度，定义0.01mm的压入深度为一个韦氏硬度单位。
韦氏硬度单位表示为HW。
编辑本段钢材的硬度
金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，
常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
其他
1.HRC含意是洛氏硬度C标尺，
2.HRC和HB在生产中的应用都很广泛
3.HRC适用范围HRC 20－－67，相当于HB225－－650
若硬度高于此范围则用洛氏硬度A标尺HRA。
若硬度低于此范围则用洛氏硬度B标尺HRB。
布氏硬度上限值HB650,不能高于此值。
4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。
布氏硬度计之压头为淬硬钢球（HBS)或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25公斤力。
5.洛氏硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。
布氏硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。
6.洛氏硬度的硬度值是一无名数，没有单位。
（因此习惯称洛氏硬度为多少度是不正确的。
）
布氏硬度的硬度值有单位，且和抗拉强度有一定的近似关系。
7.洛氏硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中。
布氏硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。
8.在一定条件下，HB与HRC可以查表互换。
其心算公式可大概记为：1H RC≈10HB。
编辑本段硬度测定
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
压入法（布氏、洛氏、维氏）测量硬度，硬度值表示材料表面抵抗另一物体压入时所引起的塑性变形的能力。
回跳法（肖氏、里氏）测量硬度，硬度值代表金属弹性变形功能的大小。
刻画法测量硬度，硬度值表示金属抵抗表面局部破裂的能力。
另外,天然水中的钙美含量也用硬度表示.我国规定的硬度是:1L水中含的钙盐,镁盐折合成CaO和MgO的总量相当于10mgCaO(将MgO也换算成CaO)时,其硬度是1°.
水的硬度是水质的重要指标,通常分为五类:
很软水软水中硬水硬水很硬水
0°～4°4°～8°8°～16°16°～30°>30°
1.肖氏硬度(HS)=布氏硬度(BHN)/10+12
2.肖氏硬度(HS)=洛氏硬度(HRC)+15
3.洛氏硬度(HRC)= 布氏硬度(BHN)/10-3
硬度测定范围:
HS<100
HB<500
HRC<70
HV<1300
编辑本段水的硬度
水的硬度：水中离子沉淀的能力，一般指水中Ca2+、Mg2+盐类的含量。
单位mmol/l或mg/l
包括：总硬度碳酸盐硬度非碳酸盐硬度
碳酸盐硬度（暂时硬度）: 主要成分是钙、镁的酸式碳酸盐，其次是钙、镁的碳酸盐，由于这些盐类一经加热煮沸就会分解成为溶解度很小的碳酸盐沉淀，该硬度大部分可以除去。
非碳酸盐硬度（永久硬度）：水中的钙、镁的氯化物、硫酸盐、硝酸盐等盐类的含量，这些盐类经加热煮沸不会产生沉淀，硬度不变化。
编辑本段铅笔硬度
-6H/5H/4H/3H/2H/H/HB/B/2B/3B/4B/5B/6B
这是用于涂层硬度的检测，为将一支铅笔以45度夹在“小车”上，加载7.5牛顿力，让其在涂层上滑动，以铅笔根据铅笔的硬度和涂层上的划痕来判断涂层的硬度。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械
性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
