《南方CASS使用教程》教材
南方Cass教程
南方C a s s教程(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--Cass视频教程包括63个视频，是全网最全的,希望对你学习CASS软件有所帮助第一步：如何设置CASS模式和CAD模式互换(南方cass视频教程）安装了CASS软件，只要双击图标就可以打开CASS软件我们双击CAD图标，同样也是进入到CASS的模式下，但我们需要使用CAD而不是CASS时，我们必须对它的模式进行配置。
操作如下：在绘图区域击右键，选择选项，把未命名配置置未当前，然后关掉界面，从新加入CAD就可以了。
(同样在文件---AUTOCAD系统配置也可以进入该模式）第二步、熟悉CASS软件的界面(南方cass视频教程）1、菜单栏2、CAD工具栏3、CASS工具栏4、屏幕菜单栏5、命令栏6、状态栏第三步、文件菜单的介绍(南方cass视频教程）1、图形的打开、更名、存盘等操作：这是图件保存的关键，也是大家在计算机文化基础里学习的知识的应用，操作不当将导致图件丢失。
注：图件的保存形式：文件名.dwg 格式保存。
（同CAD的格式）2、CASS参数配置3、CAD系统配置（也可在绘图区击右键打开）4、绘图输出（图纸的打印及管理）四、显示菜单介绍(南方cass视频教程）1、重画屏幕：用于清除屏幕上的定点痕迹。
2、鹰眼：辅助观察图形，为可视化地平移和缩放提供了一个快捷的方法。
3、多窗口操作功能：层叠排列、水平排列、垂直排列、图标排列等都是为用户在进行多窗口操作时，所提供的窗口排列方式。
4、地物绘制菜单：用于调出右侧地物编辑菜单。
5、工具栏：用于设置显示你需要的工具栏。
五、如何批量修改坐标数据(南方cass视频教程）疑问：我们在采集数据时，设站、定向将坐标的大数位省略了，省略原因是由于我们的全站仪在输入数据时最多只能输入六位整数，那么我们在成图时怎么办呢（新型的全站仪不存在这个问题）功能：可以通过加固定常数、乘固定常数、XY交换三种方法批量的修改所有数据或高程为0的数据。
南方CASS画纵断面详细教程手把手
南方CASS画纵断面详细教程手把手南方CASS（Civil Axial Slicing Software）是一款用于绘制和计算土木工程纵断面的软件，可以帮助用户快速、准确地完成纵断面的绘制和计算。
下面是一份详细的手把手教程，包括软件的安装、界面介绍、绘制纵断面和计算等步骤。
一、软件安装2.双击运行解压后的安装程序，按照提示完成软件的安装。
二、界面介绍3.工具栏包含了一些常用的绘图工具，如选择工具、直线工具、曲线工具等。
4.绘图区是绘制纵断面的主要区域，可以在这里进行绘图操作。
5.视图区可以放大、缩小、移动绘图区的显示视图。
三、绘制纵断面1.在菜单栏中选择“文件”-“新建”创建一个新的工程文件。
2.在工具栏中选择“直线工具”，在绘图区中点击鼠标左键确定起点，然后拖动鼠标绘制直线段，最后点击鼠标右键结束绘图。
3.在绘图区中可以使用其他绘图工具，如曲线工具、样条工具等，根据需要进行纵断面的绘制。
四、计算纵断面1.在菜单栏中选择“设置”-“设置参数”，设置工程的参数信息，如初始高程、高程间距等。
2.在菜单栏中选择“计算”-“生成地面线”，生成纵断面的地面线图。
3.在菜单栏中选择“计算”-“横坡计算”，对纵断面的横坡进行计算。
4.在菜单栏中选择“计算”-“挖方计算”，对纵断面的挖方进行计算。
5.在菜单栏中选择“计算”-“填方计算”，对纵断面的填方进行计算。
五、保存和打印1.在菜单栏中选择“文件”-“保存”保存绘制和计算的纵断面工程文件。
2.在菜单栏中选择“文件”-“打印预览”预览绘制和计算的纵断面。
3.在预览界面中可以设置打印参数，如纸张大小、打印比例等。
4.在菜单栏中选择“文件”-“打印”打印绘制和计算的纵断面。
南方CASS 中文版教程1
第1章CASS概述及基本操作
CASS、CAD菜单
CASS菜单 AutoCAD菜单
水利、电力、矿山等等。
第1章CASS概述及基本操作
CASS安装
首选 ：安装AutoCAD 其次 ：CASS安装程序—>覆盖文件—>驱动狗
第1章CASS概述及基本操作
CASS界面
第1章CASS概述及基本操作
CASS与CAD切换
第1章CASS概述及基本操作
CASS、CAD菜单
CASS菜单
AutoCAD菜单
南方CASS 中文版教程
学时分配
1
CASS安装及其与CAD的区别
2
CASS应用操作
第1章CASS概述及基本操作
概述
CASS软件是南方测绘仪器有限公司在CAD平台上 开发的一套集地形、地籍、空间数据建库、工程应用、 土石方算量等功能为一体的软件系统。CASS软件涵盖了
测绘、国土、规划、房产、市政、环保、地ห้องสมุดไป่ตู้、交通、
《南方CASS使用教程》教材

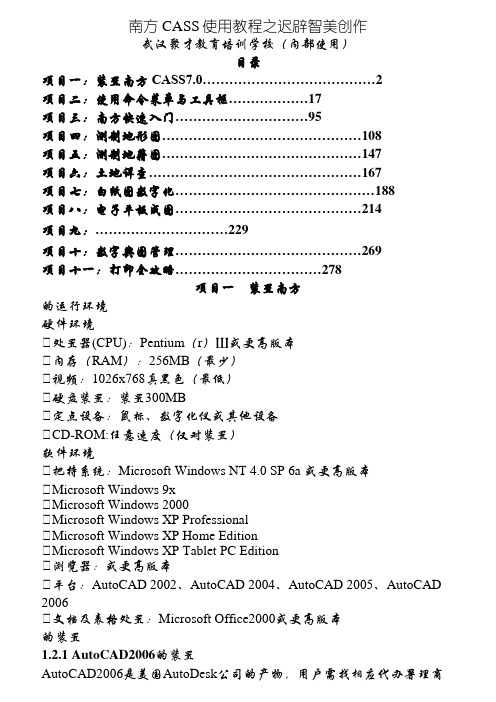

南方CASS使用教程之迟辟智美创作武汉聚才教育培训学校（内部使用）目录项目一：装置南方CASS7.0 (2)项目二：使用命令菜单与工具框 (17)项目三：南方快速入门 (95)项目四：测制地形图 (108)项目五：测制地籍图 (147)项目六：土地详查 (167)项目七：白纸图数字化 (188)项目八：电子平板成图 (214)项目九： (229)项目十：数字舆图管理 (269)项目十一：打印全攻略 (278)项目一装置南方的运行环境硬件环境处置器(CPU)：Pentium（r）Ш或更高版本内存（RAM）：256MB（最少）视频：1026x768真黑色（最低）硬盘装置：装置300MB定点设备：鼠标、数字化仪或其他设备CD-ROM:任意速度（仅对装置）软件环境把持系统：Microsoft Windows NT 4.0 SP 6a 或更高版本Microsoft Windows 9xMicrosoft Windows 2000Microsoft Windows XP ProfessionalMicrosoft Windows XP Home EditionMicrosoft Windows XP Tablet PC Edition浏览器：或更高版本平台：AutoCAD 2002、AutoCAD 2004、AutoCAD 2005、AutoCAD 2006文档及表格处置：Microsoft Office2000或更高版本的装置1.2.1 AutoCAD2006的装置AutoCAD2006是美国AutoDesk公司的产物，用户需找相应代办署理商自行购买.AutoCAD2006的主要装置过程如下：1．AutoCAD2006软件光盘放入光驱后执行装置法式，AutoCAD将呈现图1-1所示信息.启动装置向导法式.2．稍等片刻后，弹出图1-2所示的信息，响应后单击“下一步(N)”按钮，弹出图1-3所示的信息.图 1-1 装置向导窗口. 图1-2欢迎窗口3． 1-3所示界面询问用户是否接受AUTODESK软件许可协议.“打印”、“我接受”和“我拒绝”，单击“我接受”接受许可，响应后单击“下一步(N)”按钮，获得图1-4.图1-3 软件许可协议窗口图1-4 序列号窗口4．图1-4所示的信息，要求用户键入软件的序列号，响应后单击“下一步(N)”按钮，弹出图1-5所示的信息.5．图1-5所示界面要求用户确定此软件使用者的姓名、单元名称、软件销售商的名称及其德律风.在相应位置键入相应内容后单击“下一步(N)”按钮，获得图1-6.图1-5 用户信息窗口图1-6装置类型窗口6．图1-6要求确定AutoCAD 2006的装置类型.用户可以在典范和自界说两种类型之间选择一种进行装置.如果是使用软件，应选择自界说并选定所有的装置选项.单击“下一步(N)”后，将获得图1-7.7．在图1-7中确定AutoCAD 2006软件的装置位置（文件夹）.AutoCAD 给出了默认的装置位置c:\program Files\AutoCAD 2006,用户也可以通过单击“浏览”按钮从弹出的对话框中修改软件的装置路径.单击磁盘需求检查系统磁盘的信息.如果已选择好了文件夹，则可以单击“下一步(N)”按钮，获得图1-8.图1-7 装置路径窗口图1-8装置信息确认窗口8．单击图1-8中的“下一步(N)”按钮AutoCAD2006开始装置，并显示与图1-9相类似的提示信息.图1-9 装置提示窗口软件装置结束后，AutoCAD给出图1-10所示的信息，单击完成按钮，会翻开说明文件，如果不选中“是，我想现在阅读自述文件的内容”复选框，关闭说明文件装置完毕.如果是在Windows 9x或者是Windows 2000系统上装置AutoCAD 2006，AutoCAD直接给出图1-11所示的信息，单击“是（Y）”按钮，会自动重新启动计算机.如果此时选择不重新启动计算机也可以运行AutoCAD2006,但有可能呈现某些静态链结库（DLL）找不到的情况，此时必需重新启动计算机.图1-10 装置结束窗口图1-11 重新启动计算机窗口的装置的装置应该在装置完AutoCAD 2006并运行一次后才进行.翻开CASS70文件夹，找到setup.exe 文件并双击它，屏幕上将呈现图1-12的界面（的装置向导将提示用户进行软件的安装）.稍等获得图1-13的“欢迎”界面.图软件装置“装置向导”界面图软件装置“欢迎”界面在图1-13中单击下一步按钮，获得图1-14的界面.图软件装置“产物信息”界面在图1-14中单击下一步按钮，获得图1-15的界面.图1-15 输入客户信息图软件装置“路径设置”界面在图1-16中确定软件的装置位置（文件夹）.装置软件给出了默认的装置位置C:\Program Files\CASS7.0,用户也可以通过单击浏览按钮从弹出的对话框中修改软件的装置路径,要注意系统必需装置在根目录的子目录下.如果已选择好了装置路径，则可以单击下一步按钮开始进行装置.装置过程中自转动出软件狗的驱动法式装置向导，如图1-17：图软件狗驱动法式装置向导装置完成后屏幕弹出以下界面，单击“完成”按钮，结束的装置.图软件装置“装置完成”界面更新当用户第二次装置软件时(南方公司的网站上下载的补钉法式的装置过程中无须人工干预，法式将找到以后CASS的装置路径，自动完成装置)，CASS软件提供了平安的升级方式.翻开装置文件文件夹，找到setup.exe 文件并双击它，屏幕上将呈现图1-12的界面（的安装向导将提示用户进行软件的装置）.稍等获得图1-19的界面.图软件装置“修改、修复或删除”界面用户可以根据自己的情况选择分歧的选项，下面将分别介绍各选项的把持步伐：（1）修改（M）：选择要添加的新法式组件或选择要删除的以后已装置组件.选择该项，单击下一步按钮获得图1-20界面.图软件装置“选择组件”界面根据情况0选择要增加的或要删除的法式，单击下一步按钮继续运行法式.软件执行把持，获得图1-21界面.图软件装置“装置状态”界面软件自动根据用户的选项完成响应的把持.（2）修复（E）：重新装置以前的装置法式所装置的所有法式组件.选择该项，单击下一步按钮获得图1-22界面图软件装置“装置状态”界面该选项将根据用户以前选择的装置组件重新装置软件，完成后获得图1-21界面.（3）删除（R）：删除所有已装置组件.选择该项，单击下一步按钮获得图1-23对话框.图软件装置“文件删除”对话框选择“取消”按钮回到图1-19界面；选择“确定”按钮将完全删除所选应用法式及其所有组件.获得图1-24界面.图软件装置“文件删除”界面项目二 使用命令菜单与工具框的把持界面主要分为三部份——顶手下拉菜单、右侧屏幕菜单和工具条，如图2-1所示.每个菜单项均以对话框或命令行提示的方式与用户交互应答，把持灵活方便.本章将对各项菜单的功能、把持过程及相关命令逐一详细介绍.对本章，最好是边阅读边把持.您没有需要将本章的内容全部死记硬背，因为它们在很年夜水平上是供您随时查阅的，应在把持的基础上来理解和运用.几乎所有的CASS7.0命令及AutoCAD 2006的编纂命令都包括在顶部的下拉菜单中，例如文件管理、图形编纂、工程应用等命令都在其中.下面就对下拉菜单逐个详细介绍其功能，把持过程及相关命令.2.1.1 文件图2-2 文件菜单本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定.1．新建图形文件…功能：建立一个新的绘图文件.菜单栏CASS 工具栏 CAD 工具栏屏幕菜单栏命令栏 状态栏把持过程：左键点取本菜单项，然后看命令区.提示：输入样板文件名[无（.）]<acadiso.dwt>:输入样板名.其中，即为的样板文件，调用后便将所需的图块、图层、线型等载入.直接回车即可调用.若需要自界说样板，输入所指样板名后回车即可.输入“．”后回车则不调用任何样板而新建一个空文件.【样板】：即模板，它包括了预先准备好的设置，设置中包括绘图的尺寸、单元类型、图层、线形及其他内容.使用样板可防止每次重复基本设置和绘图，快速地获得一个标准的绘图环境，年夜年夜节省工作时间.2．翻开已有图形…功能：翻开已有的图形文件.会弹出一对话框，如图2-3所示.在文件名一栏中输入要翻开的文件名，然后点击“翻开”键即可.在文件类型栏中可根据需要选择“dwg”、“dxf”、“dwt”等文件类型.图2-3 翻开已有图形对话框3．图形存盘…功能：将以后图形保管下来.把持过程：左键点取本菜单，若以后图形已有文件名，则系统直接将其以原名保管下来.若以后图形是一幅新图，尚无文件名，则系统会弹出一对话框.此时在文件名栏中输入文件名后，按保管键即可.在保管类型栏中有“dwg”、“dxf”、“dwt”等文件类型，可根据需要选择.【注意】：为防止非法把持或突然断电造成数据丧失，除工作中经常手工存盘外，可设置系统自动存盘.设置过程为：点击“文件/AUTOCAD系统配置”，在“翻开和保管”选项卡中设置自动保管时间间隔.4．图形改名存盘…功能：将以后图形改名后保管.把持过程：左键点取本菜单后，即会弹出图2-4的对话框.以后的把持与图形存盘相同.图2-4 图形存盘对话框5．修复破坏的图形文件…功能：无须用户干涉修复毁坏的图形.把持过程：左键点取本菜单后，弹出一对话框，如图2-5所示.图2-5 选取文件对话框在文件名一栏中输入要翻开的文件名，然后点击“翻开”键即可.[警告]：当系统检测到图形已被损坏，则翻开此文件时会自动启动本项菜单命令对其修复.这时有可能呈现该损坏文件再也无法翻开的情况.此时请先翻开一幅好图，然后通过“拔出图”菜单命令（在“工具”栏下）将损坏图形拔出，从而防止工作功效的损失. 6．加入CASS环境功能：将系统的图层、图块、线型等加入在以后绘图环境中.把持过程：左键点取本菜单即可.【注意】：当您翻开一幅由其他软件作的图后，在进行编纂之前最好执行此项把持.否则由于图块、图层等的缺失可能会招致系统无法正常运行.7．清理图形功能：将以后图形中冗余的图层、线型、字型、块、形等清除失落.如图2-6.把持过程：选择相应的类或者是各类别下面需要删除的对象，按清除按钮就可完成对冗余图块，图层，线型，字体等的清理把持.其中在选中一类删除时系统会提示用户是逐一确认后删除，还是全部一次删除.“清理全部”键将使系统根据图形自己判断并删除冗余的数据，同样系统也有相应简直认提示.之后，系统会弹出图层属性管理对话框，用户可验证修改之后的图层设置及线型变动.图2-6 清理图形对话框8．绘图输出（用绘图仪或打印机出图）功能：配置绘图仪或打印机出图.把持过程：执行此菜单后，会弹出一个对话框如图2-7所示.图2-7 绘图仪配置对话框1在此界面中，用户可以指定例划设置和打印设备设置，并能形象地预览将要打印的图形功效，然后可根据需要作相应的调整.这样就可以年夜年夜的节省时间和物力，并使打印出来的图形效果最好.下面将详细介绍本界面上各个选项的作用以及如何利用本界面进行设置以打印出自己满意的图形.⒈规划名：显示以后的规划名称或显示选定的规划（如果选定了多个选项卡）.如果选择“打印”时的以后选项卡是“模型”，“规划名”将显示为“模型”.将修改保管到规划：将在“打印”对话框中所作的修改保管到以后规划中.如果选定了多个规划，此选项不成用.⒉页面设置名：此下拉列表框显示了任何已命名和已保管的页面设置的列表.用户可以从列表中选择一个页面设置作为以后页面设计的基础，如果用户想要保管以后的页面设置以便在以后的规划中应用，可以在完成以后页面设置以后单击添加按钮.此时将弹出一个对话框，在相应的栏中输入页面设置名，然后按确定键.用户也可以在此菜单中删除已有页面设置或对其进行重命名.⒊打印设备：用户可以在此指定要用的打印机、打印样式表、要打印的一个或多个规划以及打印到文件的有关信息.⑴打印机配置：①名称：显示以后配置的打印设备及其连接端口或网络位置，以及任何附加的关于打印机的用户界说注释.可用的系统打印机和PC3 文件名的列表将显示在“名称”列表框中.在打印设备名称的前面将显示一个图标以便区别系统打印机和PC3 文件.用户可以在此列表中选择一项作为以后的打印设备.②特性：显示打印机配置编纂器（PC3 编纂器），用户可以从中检查或修改以后的打印机配置、端口、设备和介质设置.如果使用“打印机配置编纂器”修改PC3 文件，将显示“修改打印机配置文件”对话框.关于“打印机配置编纂器”的使用方法，用户可以参考AutoCAD 2006的使用手册.③提示：显示指定打印设备的信息.⑵打印样式表（笔指定）：设置、编纂打印样式表，或者创立新的打印样式表.打印样式是 AutoCAD 2006中新的对象特性，用于修改打印图形的外观.修改对象的打印样式，就能替代对象原有的颜色、线型和线宽.用户可以指定端点、连接和填充样式，也可以指定颤动、灰度、笔指定和淡显等输出效果.如果需要以分歧的方式打印同一图形，也可以使用打印样式.每个对象和图层都有打印样式特性.打印样式的真实特性是在打印样式表中界说的，可以将它附着到“模型”选项卡和规划.如果给对象指定一种打印样式然后把包括该打印样式界说的打印样式表删除，则该打印样式不起作用.通过附着分歧的打印样式表到规划，可以创立分歧外观的打印图纸.用户想要详细了解打印样式表的有关事项，可参考AutoCAD 2006的使用手册.①名称：列表显示以后图形或规划中可以配置的以后打印样式表.要修改打印样式表中包括的打印样式界说，请选择“编纂”选项.如果选定了多个规划选项卡，而且它们配置的是分歧的打印样式表，列表框将显示“多种”.②编纂：显示打印样式表编纂器.从中可以编纂选定的打印样式表.具体编纂方法用户可以参考AutoCAD 2006的使用手册.③新建：显示“添加打印样式表”向导，用于创立新的打印样式表.具体创立方法用户可以参考AutoCAD 2006的使用手册.⑶打印内容：界说打印对象为选定的“模型”选项卡还是规划选项卡.①以后选项卡：打印以后的“模型”或规划选项卡.如果选定了多个选项卡，将打印显示检查区域的那个选项卡.②选定的表：打印多个预先选定的选项卡.如果要选择多个选项卡，用户可以在选择选项卡的同时按下CTRL 键.如果只选定一个选项卡，此选项不成用.③所有规划选项卡：打印所有规划选项卡，无论选项卡是否选定.④打印份数：指定打印副本的份数.如果选择了多个规划和副本，设置为“打印到文件”或“后台打印”的任何规划都只单份打印.⑷打印到文件：打印输出到文件而不是打印机.①打印到文件：将打印输出到一个文件中.②文件名：指定打印文件名.缺省的打印文件名为图形及选项卡名，用连字符分开，并带有 .plt 文件扩展名.③位置：显示打印文件存储的目录位置，缺省的位置为图形文件所在的目录.④[...]：显示一个标准的“浏览文件夹”对话框，从中可以选择存储打印文件的目录位置.⒋打印设置：指定图纸尺寸和方向、打印区域、打印比例、打印偏移及其他选项.显示如图2-8所示：⑴图纸尺寸及图纸单元：显示选定打印设备可用的标准图纸尺寸.实际的图纸尺寸通过宽（X轴方向）和高（Y 轴方向）确定.如果没有选定打印机，将显示全部标准图纸尺寸的列表，可以随意选用.使用“添加打印机”向导创立PC3 文件时将为打印设备设置缺省的图纸尺寸.图纸尺寸随规划一起保管并替换PC3 文件的设置.如果打印的是光栅文件（例如 BMP 或 TIFF 文件），打印区域年夜小的指定将以像素为单元而不是英寸或毫米.图2-8 绘图仪配置对话框2①打印设备：显示以后选定的打印设备.②图纸尺寸：列表显示可用的图纸尺寸.用户可根据工作的需要在这里选取合适的图纸尺寸.图纸尺寸旁边的图标指明了图纸的打印方向.③可打印区域：基于以后配置的图纸尺寸显示图纸上能打印的实际区域.英寸：指定打印单元为英寸.毫米：指定打印单元为毫米.⑵图形方向：指定打印机图纸上的图形方向，包括横向和纵向.用户可以通过选择“纵向”、“横向”或“反向打印”改变图形方向以获得 0-、90-、180- 或 270 度旋转的打印图形.图纸图标代表选定图纸的介质方向，字母图标代表图纸上的图形方向.①纵向：图纸的短边作为图形图纸的顶部.②横向：图纸的长边作为图形图纸的顶部.③反向打印：上下倒置地定位图形方向并打印图形.⑶打印区域：指定图形要打印的部份.①规划：打印指定图纸尺寸页边距内的所有对象，打印原点从规划的(0,0) 点算起.只被选定了规划时，此选项才可用.如果“选项”对话框的“显示”选项卡中选择了关闭图纸图像和规划布景，“规划”选项将酿成“界限”.界限：打印图形界限所界说的整个绘图区域.如果以后视口不显示平面视图，那么此选项与“范围”作用相同.只当有“模型”选项卡被选按时，此选项才可用.②范围：打印图形的以后空间部份（图形中包括有对象）.以后空间中的所有几何图形都将被打印.打印之前AutoCAD 可能重新生成图形以便重新计算以后空间的范围.如果打印的图形范围内有激活的透视图，而且相机位于这一图形范围内，此选项与“显示”选项作用相同.③显示：打印选定的“模型”选项卡以后视口中的视图或规划中的以后图纸空间视图.④视图：打印以前通过VIEW 命令保管的视图.可以从提供的列表中选择一个命名视图.如果图形中没有保管过的视图，此选项不成用.⑤窗口：打印指定图形的任何部份.选择“窗口”选项之后，可以使用“窗口”按钮.请选择“窗口”按钮，并使用定点设备指定要打印区域的两个角点或输入其 X、Y 坐标值.指定第一个角点：指定一点.指定对角点：指定另一点.⑷打印比例：控制打印区域.打印规划时缺省的比例为1:1.打印“模型”选项卡时缺省的比例为“按图纸空间缩放”.如果选择了标准比例，比例值将显示于“自界说”文本框中.①比例：界说打印的精确比例.最近使用的四个标准比例将显示在列表的顶部.②自界说：创立用户界说比例.输入英寸（或毫米）数及其等价的图形单元数，可以创立一个自界说比例.③缩放线宽：线宽的缩放比例与打印比例成正比.通常，线宽用于指定打印对象线的宽度并按线的宽度进行打印，而与打印比例无关.⑸打印偏移：指定打印区域偏离图纸左下角的偏移值.规划中指定的打印区域左下角位于图纸页边距的左下角.可以输入一个正值或负值以偏离打印原点.图纸中的打印单元为英寸或毫米.①居中打印；将打印图形置于图纸正中间（自动计算 X 和 Y 偏移值）.②X：指定打印原点在 X 方向的偏移值.③Y：指定打印原点在 Y 方向的偏移值.⑹打印选项：指定线宽打印、打印样式和以后打印样式表的相关选项.可以选择是否打印线宽.如果选择“打印样式”，则使用几何图形配置的对象打印样式进行打印，此样式通过打印样式表界说.①打印对象线宽：打印线宽.②打印样式：依照对象使用的和打印样式表界说的打印样式进行打印.所有具有分歧特性的样式界说都将存储于打印样式表中，并可方便地附着到几何图形上.此设置将取代AutoCAD 早期版本的笔映射.③最后打印图纸空间：首先打印模型空间几何图形.通常情况下，图纸空间几何图形的打印先于模型空间的几何图形.④隐藏对象：打印规划环境（图纸空间）中删除对象隐藏线的规划.视口中模型空间对象的隐藏线删除是通过“对象特性管理器”中的“消隐出图”特性控制的.这一设置将反映在打印预览中，但不反映在规划中.⒌完全预览：按图纸中打印出来的样式显示图形.要退出打印预览，单击右键并选择“退出”⒍部份预览：快速并精确地显示相对图纸尺寸和可打印区域的有效打印区域.部份预览还将预先给出AutoCAD 打印时可能碰到的警告注意事项.最后的打印位置与打印机有关.修改有效打印区域所作的改变包括对打印原点的修改.打印原点可以在“打印设置”选项卡的“打印偏移”选项中进行界说.如果偏移打印原点会招致有效打印的区域超越预览区域，AutoCAD 将显示警告.图纸尺寸：显示以后选定的图纸尺寸.可打印区域：基于打印机配置显示用于打印的图纸尺寸内的可打印区域.有效区域：显示可打印区域内的图形尺寸.警告：列表显示关于有效打印区域的警告信息.说明：熟悉这些新特性可能需要一些时间，但一旦您了解了它们，您的打印工作就会完成得更快、更简单，一致性也比以往年夜年夜提高.各选项设置可详见打印帮手（在进入此对话框前，就会询问是否需要帮手，或之后按F1键取得帮手也可）.9．图形属性功能：检查已经翻开的图形文件的基本信息.如图2-9：图2-9 文件输入输出菜单10．参数配置请拜会《参考手册》第一篇第二章.11．AutoCAD系统配置请拜会《参考手册》第一篇第二章.12．退出功能：退出系统.2.1.2 工具图2-10工具菜单工具菜单如图2-10所示，顾名思义，本项菜单为您在编纂图形时提供绘图工具.1．把持回退功能：取消任何一条执行过的命令，即可无限回退.可以用它清除上一个把持的后果.把持过程：左键点取本菜单即可.相关命令：键入U然后回车与点取菜单效果相同.U命令可重复使用，直到全部把持被逐级取消.还可控制需要回退的命令数，键入UNDO回车，再键入回退命令数，回车即可（如输入50回车，则自动取消最近的50个命令）.2．取消回退功能：把持回退的逆把持，取消因把持回退而造成的影响.把持过程：左键点取本菜单即可，或敲入REDO后回车.在用过一个或多个把持回退后，您可以无限次取消回退直到最后一个回退把持.3．物体捕捉模式当绘制图形或编纂对象时，需要在屏幕上指定一些点.定点最快的方法是直接在屏幕上拾取，但这样却不能精确指定点.精确指定点最直接的法子是输入点的坐标值，但这样又不够简捷快速.而应用捕捉方式，即可以快速而精确地定点.AutoCAD提供了多种定点工具，如栅格（GRID）、正交（ORTHO）、物体捕捉（OSNAP）及自动追踪（AutoTrack）.而在物体捕捉模式中又有圆心点、端点、拔出点等，如图2-11所示子菜单.图 2-11 物体捕捉模式子菜单（1）圆心点功能：捕捉弧形和圆的中心点（执行CEN命令）.把持过程：设定圆心点捕捉方式后，在图上选择目标（弧或圆），则光标自动定位在目标圆心.（2）端点功能：捕捉直线、多义线、踪迹线和弧形的端点（执行END命令）.把持过程：设定端点捕捉方式后，在图上选择目标（线段），用光标靠近希望捕捉的一端，则光标自动定位在该线段的端点.（3）拔出点功能：捕捉块、形体和文本的拔出点（如高程点）（执行INS 命令）.把持过程：设定拔出点捕捉方式后，在图上选择目标（文字或图块），则光标自动定位到目标的拔出点.（4）交点功能：捕捉两条线段的交叉点（执行INT命令）.把持过程：设定交点捕捉方式后，在图上选择目标（将光标移至两线段的交点附近），则光标自动定位到该交叉点.（5）中间点功能：捕捉直线和弧形的中点（执行MID命令）.把持过程：设定中心点捕捉方式后，在图上选择目标（直线或弧），则光标自动定位在该目标的中点.（6）最近点功能：捕捉距光标最近的对象（执行NEA命令）.把持过程：设定最近点捕捉方式后，在图上选择目标（用光标靠近希望被选取的点），则光标自动定位在该点.（7）节点功能：捕捉点实体而非几何形体上的点（执行NOD命令）.把持过程：设定节点捕捉方式后，在图上选择目标（将光标移至待选取的点），则光标自动定位在该点.（8）垂直点功能：捕捉垂足（点对线段）（执行PER命令）.把持过程：设定垂直点捕捉方式后，从一点对一条线段引垂线时，将光标靠近此线段，则光标自动定位在线段垂足上.（9）四分圆点功能：捕捉圆和弧形的上下左右四分点（执行QUA命令）.把持过程：设定四分圆点捕捉方式后, 在图上选择目标（将光标。
《南方CASS使用教程》教材
南方CASS使用教程武汉聚才教育培训学校（内部使用）目录项目一：安装南方CASS7.0 (2)项目二：使用CASS7.0命令菜单与工具框 (17)项目三：南方CASS7.0快速入门 (95)项目四：测制地形图 (108)项目五：测制地籍图 (147)项目六：土地详查 (167)项目七：白纸图数字化 (188)项目八：电子平板成图 (214)项目九：CASS7.0在工程中的应用 (229)项目十：数字地图管理 (269)项目十一：CASS7.0打印全攻略 (278)项目一安装南方CASS7.01.1 CASS7.0的运行环境1.1.1硬件环境处理器(CPU)：Pentium（r）Ш或更高版本内存（RAM）：256MB（最少）视频：1026x768真彩色（最低）硬盘安装：安装300MB定点设备：鼠标、数字化仪或其他设备CD-ROM:任意速度（仅对于安装）1.1.2软件环境操作系统：Microsoft Windows NT 4.0 SP 6a 或更高版本Microsoft Windows 9xMicrosoft Windows 2000Microsoft Windows XP ProfessionalMicrosoft Windows XP Home EditionMicrosoft Windows XP Tablet PC Edition浏览器：Microsoft Internet Explorer 6.0或更高版本平台：AutoCAD 2002、AutoCAD 2004、AutoCAD 2005、AutoCAD 2006文档及表格处理：Microsoft Office2000或更高版本1.2 CASS7.0的安装1.2.1 AutoCAD2006的安装AutoCAD2006是美国AutoDesk公司的产品，用户需找相应代理商自行购买。
AutoCAD2006的主要安装过程如下：1． AutoCAD2006软件光盘放入光驱后执行安装程序，AutoCAD将出现图1-1所示信息。
南方CASS7.0使用教程
全站仪专家网 - 技术交流|资源分享|培训学习|供求信息
South Digital | Solution for Survey
� 近年来科技发展日新月异，计算机辅助设计（CAD）与地理信息系统（GIS） 技术取得了长足的发展。同时，社会对空间信息的采集、动态更新的速度要 求越来越快，特别是对城市建设所需的大比例尺空间数据方便获取方面的要 求越来越高，GIS数据的建设成为“数字城市”发展的短板。与空间信息获取密 切相关的测绘行业在近十年来也发生了巨大而深刻的变化，基于GIS对数据新 要求，测绘成图软件也正由单纯的“电子地图”功能转向全面的GIS数据处理， 从数据采集、数据质量控制到数据无缝进入GIS系统，GIS前端处理软件扮演 越来越重要的角色。
South Digital | Solution for Survey
电子平板法成图
� 电子平板:全站仪 ＋笔记本电脑 ,在 采集数据的同时 成图。
� 连接全站仪和笔 记本电脑（操作 与读取全站仪数 据相同）
� 在右侧屏幕菜单 顶端选择“电子平 板”，按提示操作 即可进行数据采 集及成图。
全站仪专家网 - 技术交流|资源分享|培训学习|供求信息
运行平台
� AutoCAD2006平台，同时支持 AutoCAD2002/2004/2005/2006 平台
� ACAD2006的新 特色
� 动态输入： 抬起头来的 设计
� 动态块：块 与整个布局 联动
� 提取属性数 据到表格
全站仪专家网 - 技术交流|资源分享|培训学习|供求信息 South Digital | Solution for Survey
CASS 技术框架
数据采集 数据监理 数据转换
地形制图
地籍管理
《南方CASS教程》课件
利用PPT课件进行复习和巩固， 提高学习效果
05
南方CASS教程 PPT课件的优点和 不足
PPT课件的优点
直观易懂：通过图文并茂的方式，使内容更加直观易懂 互动性强：可以设置互动环节，增加学习的趣味性 方便复习：可以随时随地进行复习，不受时间和地点的限制 易于更新：可以随时更新课件内容，保持内容的新鲜度和准确性
南方CASS教程PPT 课件
单击此处添加副标题
汇报人：
目录
添加目录项标题
南方CASS教程PPT课件内 容
南方CASSSS教程PPT课件使 用方法
01
添加章节标题
02
南方CASS教程概 述
什么是南方CASS
南方CASS是 南方测绘仪器 有限公司开发 的一款地理信
绘图区等
学习如何进 行地形图绘 制，如绘制 等高线、绘 制断面图等
学习如何进 行地形图编 辑，如修改 地形图、删 除地形图等
学习如何进 行地形图输 出，如打印 地形图、导 出地形图等
学习如何进 行地形图分 析，如计算 地形图面积、 计算地形图
坡度等
南方CASS的数据处理和分析方法
数据分析：包括数据查询、 数据汇总、数据挖掘等
PPT课件的不足之处
内容过多：可能导致观众难以消化和理解 互动性差：无法实时与观众进行互动和交流 技术要求高：需要一定的技术水平才能制作出高质量的PPT课件 更新速度慢：可能无法及时更新最新的技术和知识
如何改进和完善PPT课件
增加互动性：设 计一些互动环节， 如问答、投票等， 提高观众的参与 度
优化内容：对内 容进行梳理，确 保逻辑清晰，重 点突出
美化设计：使用 高质量的图片、 图表和动画，提 高视觉效果
南方cass7.0用户手册第二章CASS7.0快速入门
本文由hepin8211贡献CASS7.0 用户手册第二章速入门本章将介绍一个简单完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入 CASS 的大门。
高级用户可以跳过本章。
高级用户可以跳过本章 CASS7.0 安装之后，我们就开始学习如何做一幅简单的地形图。
本章以一个简单的例子来演示地形图的成图过程；CASS7.0 成图模式有多种，这里主要介绍“点号定位”的成图模式。
例图的路径为C:\cass70\demo\study.dwg（以安装在 C：盘为例）。
初学者可依照下面的步骤来练习，可以在短时间内学会作图。
图 2-1 例图 study.dwg图 2-2 “定显示区”菜单1.定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。
进入 CASS7.0 主界面，鼠标单击“绘图处理”项，即出现如图 2-2 下拉菜单。
然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图 2-3 所示。
这时，需要输入坐标数据文件名。
可参考 WINDOWS 选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入 C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。
这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691 最大坐标(米):X=31237.455,Y=53286.090图 2-3 选择“定显示区”数据文件图 2-4 选择“点号定位”数据文件2. 选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图 2-4 所示的对话框。
输入点号坐标数据文件名 C:＼CASS7.0＼DEMO＼STUDY.DAT 后，命令区提示：读点完成! 3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜共读入 106 个点单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图 2-5 所示，按左键后，便出现如图 2-3 所示的对话框。
2024《南方CASS使用教程》教材分享
《南方CASS使用教程》教材分享•教材简介与背景•软件安装与启动流程•基础操作与功能模块•高级应用与实例分析目录•常见问题解答与技巧分享•总结回顾与展望未来发展教材简介与背景南方CASS 是中国南方地区广泛使用的测绘软件，具有强大的地形、地籍、空间数据建库等功能。
该软件支持数字化成图、数据处理、图形编辑、成果输出等多种操作，广泛应用于城市规划、土地管理、水利工程等领域。
南方CASS软件界面友好，操作简便，能够满足不同用户的实际需求。
南方CASS软件概述教材编写目的与意义010203适用对象及学习建议01020304软件安装与启动流程系统要求及准备工作Windows 7及以上版本，64位系统。
建议4GB以上内存，500GB以上硬盘空间，独立显卡。
需要安装Microsoft.NET Framework 4.0或以上版本。
下载南方CASS安装包，解压到指定文件夹。
操作系统硬件配置软件依赖准备工作完成安装等待安装程序完成安装过程，点击“完成”退出安装向导。
根据需要选择安装的组件，建议全选以获取完整功能。
选择安装路径选择软件安装路径，建议使用默认路径。
运行安装程序双击解压后的安装程序，进入阅读许可协议软件安装步骤详解启动界面功能模块工具栏与菜单帮助文档启动界面与功能介绍基础操作与功能模块1 2 3数据输入方式编辑技巧数据检查与修复数据输入与编辑技巧图形绘制图形修改批量处理030201图形绘制与修改方法属性设置及查询功能属性设置提供完善的属性设置功能，可自定义图形属性，如颜色、线型、线宽等，方便用户进行个性化设置。
属性查询支持属性查询功能，可快速查询图形的属性信息，方便用户进行数据统计和分析。
属性编辑提供属性编辑功能，可直接对图形属性进行编辑和修改，满足用户的特殊需求。
高级应用与实例分析空间分析功能介绍空间查询缓冲区分析叠加分析网络分析地图制作流程演示数据准备地图设计制图输出通过城市规划实例，展示CASS 软件在用地规划、道路规划等方面的应用效果。
《南方CASS使用教程》教材
菜单栏提供了文件、编辑、视图、工具 、窗口和帮助等菜单项，用于管理文件 、编辑图形、设置视图和调用工具等。
工具栏包含了常用命令的快捷方式，方 便用户快速执行命令。
03 数据输入与编辑
数据输入方法
01
02
03
04
数字化仪输入
通过数字化仪将纸质地图上的 地物、地貌等要素转化为数字
行业应用拓展
南方CASS软件将在更多行业领域得到应用拓展，如城市 规划、环境保护、交通运输等，为行业发展提供有力支持 。
对学习者的建议与期望
持续学习与实践
鼓励学习者持续学习与实践，不 断积累经验和技能，提高自身专 业素养。
关注行业动态
建议学习者关注相关行业动态和 技术发展趋势，不断拓展视野和 知识面。
信息输入计算机。
扫描仪输入
利用扫描仪将纸质地图扫描成 栅格图像，再通过图像处理软
件将其转化为矢量数据。
键盘输入
通过键盘直接输入坐标、属性 等数据信息。
其他数据源导入
如导入已有的数据库、电子表 格等数据。
数据编不同类别的地物、地貌等要 素分别放置在不同的图层中，便于编辑和管理 。
通过本教材的学习，读者可以了解南方CASS在 土地、规划、房产、市政等领域的应用案例， 拓展视野，增强实践能力。
本教材的编写遵循系统性、实用性、可操作性 的原则，注重理论与实践的结合，适合作为测 绘专业及相关专业的教材或参考书。
教材内容与结构
本教材共分为十章，包括绪论、基本操作、数据处理、图形编辑 、地籍测绘、房产测绘、规划测绘、市政测绘、成果输出和附录 等内容。
《南方CASS使用教 程》教材
目录
• 绪论 • 基础知识 • 数据输入与编辑 • 数据分析与处理 • 成果输出与共享 • 案例分析与实战演练 • 总结与展望
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南方CASS使用教程武汉聚才教育培训学校（内部使用）目录项目一：安装南方CASS7.0 (2)项目二：使用CASS7.0命令菜单与工具框 (17)项目三：南方CASS7.0快速入门 (95)项目四：测制地形图 (108)项目五：测制地籍图 (147)项目六：土地详查 (167)项目七：白纸图数字化 (188)项目八：电子平板成图 (214)项目九：CASS7.0在工程中的应用 (229)项目十：数字地图管理 (269)项目十一：CASS7.0打印全攻略 (278)项目一安装南方CASS7.01.1 CASS7.0的运行环境1.1.1硬件环境处理器(CPU)：Pentium（r）Ш或更高版本内存（RAM）：256MB（最少）视频：1026x768真彩色（最低）硬盘安装：安装300MB定点设备：鼠标、数字化仪或其他设备CD-ROM:任意速度（仅对于安装）1.1.2软件环境操作系统：Microsoft Windows NT 4.0 SP 6a 或更高版本Microsoft Windows 9xMicrosoft Windows 2000Microsoft Windows XP ProfessionalMicrosoft Windows XP Home EditionMicrosoft Windows XP Tablet PC Edition浏览器：Microsoft Internet Explorer 6.0或更高版本平台：AutoCAD 2002、AutoCAD 2004、AutoCAD 2005、AutoCAD 2006 文档及表格处理：Microsoft Office2000或更高版本1.2 CASS7.0的安装1.2.1 AutoCAD2006的安装AutoCAD2006是美国AutoDesk公司的产品，用户需找相应代理商自行购买。
AutoCAD2006的主要安装过程如下：1．AutoCAD2006软件光盘放入光驱后执行安装程序，AutoCAD将出现图1-1所示信息。
启动安装向导程序。
2．稍等片刻后，弹出图1-2所示的信息，响应后单击“下一步(N)”按钮，弹出图1-3所示的信息。
图1-1 安装向导窗口.图1-2欢迎窗口3．1-3所示界面询问用户是否接受AUTODESK软件许可协议。
“打印”、“我接受”和“我拒绝”，单击“我接受”接受许可，响应后单击“下一步(N)”按钮，得到图1-4。
图1-3 软件许可协议窗口图1-4 序列号窗口4．图1-4所示的信息，要求用户键入软件的序列号，响应后单击“下一步(N)”按钮，弹出图1-5所示的信息。
5．图1-5所示界面要求用户确定此软件使用者的姓名、单位名称、软件销售商的名称及其电话。
在相应位置键入相应内容后单击“下一步(N)”按钮，得到图1-6。
图1-5 用户信息窗口图1-6安装类型窗口6．图1-6要求确定AutoCAD 2006的安装类型。
用户可以在典型和自定义两种类型之间选择一种进行安装。
如果是使用CASS7.0软件，应选择自定义并选定所有的安装选项。
单击“下一步(N)”后，将得到图1-7。
7．在图1-7中确定AutoCAD 2006软件的安装位置（文件夹）。
AutoCAD给出了默认的安装位置c:\program Files\AutoCAD 2006,用户也可以通过单击“浏览”按钮从弹出的对话框中修改软件的安装路径。
单击磁盘需求查看系统磁盘的信息。
如果已选择好了文件夹，则可以单击“下一步(N)”按钮，得到图1-8。
图1-7 安装路径窗口图1-8安装信息确认窗口8．单击图1-8中的“下一步(N)”按钮AutoCAD2006开始安装，并显示与图1-9相类似的提示信息。
图1-9 安装提示窗口软件安装结束后，AutoCAD给出图1-10所示的信息，单击完成按钮，会打开说明文件，如果不选中“是，我想现在阅读自述文件的内容”复选框，关闭说明文件安装完毕。
如果是在Windows 9x或者是Windows 2000系统上安装AutoCAD 2006，AutoCAD直接给出图1-11所示的信息，单击“是（Y）”按钮，会自动重新启动计算机。
如果此时选择不重新启动计算机也可以运行AutoCAD2006,但有可能出现某些动态链结库（DLL）找不到的情况，此时必须重新启动计算机。
图1-10 安装结束窗口图1-11 重新启动计算机窗口1.2.2 CASS7.0的安装CASS7.0的安装应该在安装完AutoCAD 2006并运行一次后才进行。
打开CASS70文件夹，找到setup.exe 文件并双击它，屏幕上将出现图1-12的界面（CASS7.0的安装向导将提示用户进行软件的安装）。
稍等得到图1-13的“欢迎”界面。
图1-12 CASS7.0软件安装“安装向导”界面图1-13 CASS7.0软件安装“欢迎”界面在图1-13中单击下一步按钮，得到图1-14的界面。
图1-14 CASS7.0软件安装“产品信息”界面在图1-14中单击下一步按钮，得到图1-15的界面。
图1-15 输入客户信息图1-16 CASS7.0软件安装“路径设置”界面在图1-16中确定CASS7.0软件的安装位置（文件夹）。
安装软件给出了默认的安装位置C:\Program Files\CASS7.0,用户也可以通过单击浏览按钮从弹出的对话框中修改软件的安装路径,要注意CASS7.0系统必须安装在根目录的CASS7.0子目录下。
如果已选择好了安装路径，则可以单击下一步按钮开始进行安装。
安装过程中自动弹出软件狗的驱动程序安装向导，如图1-17：图1-17 CASS7.0软件狗驱动程序安装向导安装完成后屏幕弹出以下界面，单击“完成”按钮，结束CASS7.0的安装。
图1-18 CASS7.0软件安装“安装完成”界面1.3 CASS7.0更新当用户第二次安装软件时(南方公司的网站上下载的补丁程序的安装过程中无须人工干预，程序将找到当前CASS的安装路径，自动完成安装)，CASS软件提供了安全的升级方式。
打开CASS7.0安装文件文件夹，找到setup.exe 文件并双击它，屏幕上将出现图1-12的界面（CASS7.0的安装向导将提示用户进行软件的安装）。
稍等得到图1-19的界面。
图1-19 CASS7.0软件安装“修改、修复或删除”界面用户可以根据自己的情况选择不同的选项，下面将分别介绍各选项的操作步骤：（1）修改（M）：选择要添加的新程序组件或选择要删除的当前已安装组件。
选择该项，单击下一步按钮得到图1-20界面。
图1-20 CASS7.0软件安装“选择组件”界面根据情况0选择要增加的或要删除的程序，单击下一步按钮继续运行程序。
软件执行操作，得到图1-21界面。
图1-21 CASS7.0软件安装“安装状态”界面软件自动根据用户的选项完成响应的操作。
（2）修复（E）：重新安装以前的安装程序所安装的所有程序组件。
选择该项，单击下一步按钮得到图1-22界面图1-22 CASS7.0软件安装“安装状态”界面该选项将根据用户以前选择的安装组件重新安装CASS7.0软件，完成后得到图1-21界面。
（3）删除（R）：删除所有已安装组件。
选择该项，单击下一步按钮得到图1-23对话框。
图1-23 CASS7.0软件安装“文件删除”对话框选择“取消”按钮回到图1-19界面；选择“确定”按钮将完全删除所选应用程序及其所有组件。
得到图1-24界面。
图1-24 CASS7.0软件安装“文件删除”界面项目二 使用CASS7.0命令菜单与工具框CASS7.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条，如图2-1所示。
每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。
本章将对各项菜单的功能、操作过程及相关命令逐一详细介绍。
图2-1 CASS7.0界面对于本章，最好是边阅读边操作。
您没有必要将本章的内容全部死记硬背，因为它们在很大程度上是供您随时查阅的，应在操作的基础上来理解和运用。
2.1 CASS7.0顶部下拉菜单几乎所有的CASS7.0命令及AutoCAD 2006的编辑命令都包含在顶部的下拉菜单中，例如文件管理、图形编辑、工程应用等命令都在其中。
下面就对下拉菜单逐个详细介绍其功能，操作过程及相关命令。
菜单栏CASS 工具栏CAD 工具栏屏幕菜单栏命令栏 状态栏2.1.1 文件图2-2 文件菜单本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。
1．新建图形文件…功能：建立一个新的绘图文件。
操作过程：左键点取本菜单项，然后看命令区。
提示：输入样板文件名[无（.）]<acadiso.dwt>: 输入样板名。
其中，acadiso.dwt即为CASS7.0的样板文件，调用后便将CASS7.0所需的图块、图层、线型等载入。
直接回车便可调用。
若需要自定义样板，输入所指样板名后回车即可。
输入“．”后回车则不调用任何样板而新建一个空文件。
【样板】：即模板，它包含了预先准备好的设置，设置中包括绘图的尺寸、单位类型、图层、线形及其他内容。
使用样板可避免每次重复基本设置和绘图，快速地得到一个标准的绘图环境，大大节省工作时间。
2．打开已有图形…功能：打开已有的图形文件。
会弹出一对话框，如图2-3所示。
在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。
在文件类型栏中可根据需要选择“dwg”、“dxf”、“dwt”等文件类型。
图2-3 打开已有图形对话框3．图形存盘…功能：将当前图形保存下来。
操作过程：左键点取本菜单，若当前图形已有文件名，则系统直接将其以原名保存下来。
若当前图形是一幅新图，尚无文件名，则系统会弹出一对话框。
此时在文件名栏中输入文件名后，按保存键即可。
在保存类型栏中有“dwg”、“dxf”、“dwt”等文件类型，可根据需要选择。
【注意】：为避免非法操作或突然断电造成数据丢失，除工作中经常手工存盘外，可设置系统自动存盘。
设置过程为：点击“文件/AUTOCAD系统配置”，在“打开和保存”选项卡中设置自动保存时间间隔。
4．图形改名存盘…功能：将当前图形改名后保存。
操作过程：左键点取本菜单后，即会弹出图2-4的对话框。
以后的操作与图形存盘相同。
图2-4 图形存盘对话框5．修复破坏的图形文件…功能：无须用户干涉修复毁坏的图形。
操作过程：左键点取本菜单后，弹出一对话框，如图2-5所示。
图2-5 选取文件对话框在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。
[警告]：当系统检测到图形已被损坏，则打开此文件时会自动启动本项菜单命令对其修复。
这时有可能出现该损坏文件再也无法打开的情况。
此时请先打开一幅好图，然后通过“插入图”菜单命令（在“工具”栏下）将损坏图形插入，从而避免工作成果的损失。
