无机非金属材料工艺学试题
高考化学提高题专题复习无机非金属材料练习题

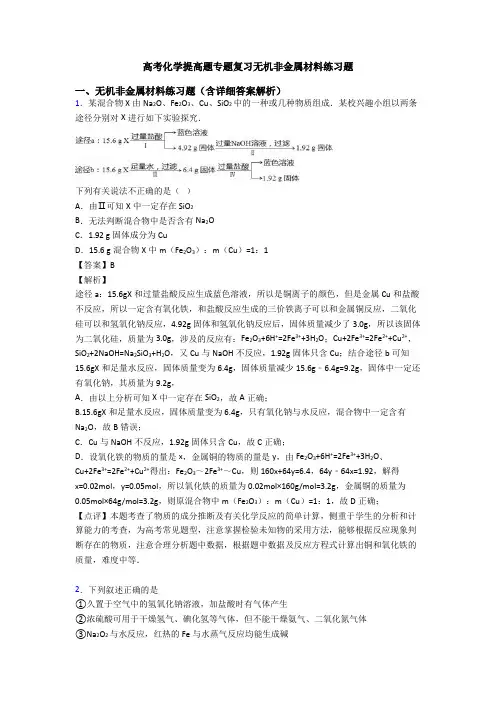

高考化学提高题专题复习无机非金属材料练习题一、无机非金属材料练习题（含详细答案解析）1．某混合物X由Na2O、Fe2O3、Cu、SiO2中的一种或几种物质组成．某校兴趣小组以两条途径分别对X进行如下实验探究．下列有关说法不正确的是（）A．由Ⅱ可知X中一定存在SiO2B．无法判断混合物中是否含有Na2OC．1.92 g固体成分为CuD．15.6 g混合物X中m（Fe2O3）：m（Cu）=1：1【答案】B【解析】途径a：15.6gX和过量盐酸反应生成蓝色溶液，所以是铜离子的颜色，但是金属Cu和盐酸不反应，所以一定含有氧化铁，和盐酸反应生成的三价铁离子可以和金属铜反应，二氧化硅可以和氢氧化钠反应，4.92g固体和氢氧化钠反应后，固体质量减少了3.0g，所以该固体为二氧化硅，质量为3.0g，涉及的反应有：Fe2O3+6H+=2Fe3++3H2O；Cu+2Fe3+=2Fe2++Cu2+，SiO2+2NaOH=Na2SiO3+H2O，又Cu与NaOH不反应，1.92g固体只含Cu；结合途径b可知15.6gX和足量水反应，固体质量变为6.4g，固体质量减少15.6g﹣6.4g=9.2g，固体中一定还有氧化钠，其质量为9.2g，A．由以上分析可知X中一定存在SiO2，故A正确；B.15.6gX和足量水反应，固体质量变为6.4g，只有氧化钠与水反应，混合物中一定含有Na2O，故B错误；C．Cu与NaOH不反应，1.92g固体只含Cu，故C正确；D．设氧化铁的物质的量是x，金属铜的物质的量是y，由Fe2O3+6H+=2Fe3++3H2O、Cu+2Fe3+=2Fe2++Cu2+得出：Fe2O3～2Fe3+～Cu，则160x+64y=6.4，64y﹣64x=1.92，解得x=0.02mol，y=0.05mol，所以氧化铁的质量为0.02mol×160g/mol=3.2g，金属铜的质量为0.05mol×64g/mol=3.2g，则原混合物中m（Fe2O3）：m（Cu）=1：1，故D正确；【点评】本题考查了物质的成分推断及有关化学反应的简单计算，侧重于学生的分析和计算能力的考查，为高考常见题型，注意掌握检验未知物的采用方法，能够根据反应现象判断存在的物质，注意合理分析题中数据，根据题中数据及反应方程式计算出铜和氧化铁的质量，难度中等．2．下列叙述正确的是①久置于空气中的氢氧化钠溶液，加盐酸时有气体产生②浓硫酸可用于干燥氢气、碘化氢等气体，但不能干燥氨气、二氧化氮气体③Na2O2与水反应，红热的Fe与水蒸气反应均能生成碱④玻璃、水泥、水晶项链都是硅酸盐制品⑤浓硫酸与铜反应既体现了其强氧化性又体现了其酸性⑥氢氧化铁胶体与氯化铁溶液分别蒸干灼烧得到相同的物质A．①④⑤B．①⑤⑥C．②③④D．④⑤⑥【答案】B【解析】试题分析：①久置于空气中的氢氧化钠溶液和空气中的CO2反应生成变为碳酸钠，碳酸钠可以和盐酸反应生成氯化钠、水以及二氧化碳，①正确；②浓硫酸具有吸水性和强氧化性，浓硫酸可用于干燥中性、酸性且不具有还原性的气体，不能干燥还原性的碘化氢气体，不能干燥碱性气体如氨气等，②错误；③红热的铁与水蒸气反应生成四氧化三铁和氢气，没有碱生成，③错误；④玻璃、水泥主要成分是硅酸盐，都是硅酸盐制品，水晶的主要成分是二氧化硅，不属于硅酸盐制品，④错误；⑤浓硫酸具有酸性、吸水性、脱水性和强氧化性，浓硫酸与铜反应既体现了其强氧化性又体现了其酸性，⑤正确；⑥氯化铁属于强酸弱碱盐，溶液中铁离子水解生成氢氧化铁和HCl，加热促进水解，氯化铁胶体加热会聚沉，两者均产生红褐色沉淀氢氧化铁，灼烧后产物都是三氧化二铁，⑥正确．答案选B。
2019届高三化学一轮复习试题：10无机非金属材料的主角——硅 Word版含解析

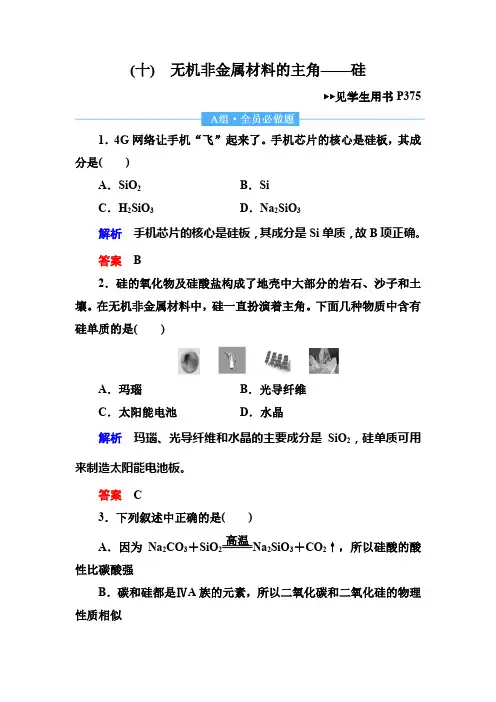

(十) 无机非金属材料的主角——硅►►见学生用书P3751．4G 网络让手机“飞”起来了。
手机芯片的核心是硅板，其成分是( )A ．SiO 2B ．SiC ．H 2SiO 3D ．Na 2SiO 3解析 手机芯片的核心是硅板，其成分是Si 单质，故B 项正确。
答案 B2．硅的氧化物及硅酸盐构成了地壳中大部分的岩石、沙子和土壤。
在无机非金属材料中，硅一直扮演着主角。
下面几种物质中含有硅单质的是( )A ．玛瑙B ．光导纤维C ．太阳能电池D ．水晶解析 玛瑙、光导纤维和水晶的主要成分是SiO 2，硅单质可用来制造太阳能电池板。
答案 C3．下列叙述中正确的是( )A ．因为Na 2CO 3＋SiO 2=====高温Na 2SiO 3＋CO 2↑，所以硅酸的酸性比碳酸强B ．碳和硅都是ⅣA 族的元素，所以二氧化碳和二氧化硅的物理性质相似C．二氧化硅既溶于氢氧化钠溶液又溶于氢氟酸，所以二氧化硅是两性氧化物D．二氧化硅和二氧化碳都是酸性氧化物，但二氧化硅不能和水反应生成硅酸解析A项的反应之所以能够发生，是因为生成的产物中有气体放出，平衡正向移动，促使反应能够顺利进行，故不能通过此反应判断H2CO3与H2SiO3的酸性强弱，A项错误；CO2和SiO2的物理性质差异较大，B项错误；SiO2与氢氟酸的反应不属于酸性氧化物与一般酸的反应，在此反应中SiO2并没有表现出碱性氧化物的性质，C项错误。
答案 D4．(2018·济宁期末)化学与科学、技术、社会、环境密切相关。
下列有关说法中正确的是()A．“绿水青山就是金山银山”，矿物燃料的脱硫脱硝，可以减少SO2、NO2的排放B．2017年11月5日，发射北斗三号全球导航卫星计算机的芯片材料是高纯度二氧化硅C．为防止月饼等富脂食品因被氧化而变质，常在包装袋中放入生石灰或硅胶D．2M＋N===2P＋2Q,2P＋M===Q(M、N为原料，Q为期望产品)，不符合绿色化学的理念解析SO2、NO x是污染性气体，大力实施矿物燃料的脱硫脱硝技术以减少SO2、NO2的排放符合绿色化学的理念，故A项正确；计算机的芯片材料是高纯硅，故B项错误；生石灰或硅胶是干燥剂，不能防止氧化变质，故C项错误；2M＋N===2P＋2Q,2P＋M===Q 的总反应是3M＋N===3Q，原料完全转化为期望产品，符合绿色化学的理念，故D项错误。
西安建筑科技大学2020年《868无机非金属材料科学基础》考研专业课真题试卷
西安建筑科技大学2020年攻读硕士学位研究生招生考试试题(答案书写在本试题纸上无效。
考试结束后本试题纸须附在答题纸内交回)共2页考试科目:（868）无机非金属材料科学基础一、简答分析题（共5问，每问4分，共20分）（1）在氧离子立方紧密堆积的晶胞中，八面体空隙位置数与氧离子数之比为多少？四面体空隙位置数与氧离子数之比又为多少？在氧离子立方紧密堆积结构中，试用鲍林规则分析，对于获得稳定结构各需何种价金属阳离子，并对每一种堆积方式举一晶体实例说明之。
其中：（2）所有八面体空隙位置均填满；（3）所有四面体空隙位置均填满；（4）填满一半八面体空隙位置；（5）填满一半四面体空隙位置。
二、晶体结构缺陷知识应用题（共2题，每题10分，共20分）1、试写出①少量MgO掺杂到Al2O3中，②少量YF3掺杂到CaF2中的缺陷方程并判断方程的合理性。
2、对于MgO、Al2O3和Cr2O3，其正、负离子半径比分别为0.47、0.36和0.40。
(1)试利用固溶体知识判断Al2O3-Cr2O3是否可以形成连续置换型固溶体，为什么？(2)试预计，在MgO－Cr2O3系统中的固溶度是有限还是很大？为什么？三、计算题（共2题，每题10分，共20分）1、MgO—Al2O3—SiO2系统的低共熔物放在Si3N4陶瓷片上，在低共熔温度下，液相的表面张力为900×10-3N/m，液相与固相的界面张力为600×10-3N/m，测得接触角为70.52°。
⑴求Si3N4的表面张力；⑵把Si3N4在低共熔温度下进行热处理，测试其热腐蚀的槽角为54°，求Si3N4晶粒间的界面张力？2、已知银的自扩散系数频率因子D0=7.2×10-5m2/s，Q v=190×103J/mol；晶界扩散系数频率因子D0=1.4×10-5m2/s，Q gb=90×103J/mol。
试求银在927℃时的扩散系数D v和D gb。
人教版高一化学必修一试题：第4章 非金属及其化合物 第1节无机非金属材料的主角——硅 -含解析
第四章第一节基础巩固一、选择题1．下列关于碳、硅的说法正确的是导学号7391858(A)A．硅是构成岩石的基本元素，地壳中含量仅次于氧B．碳与硅在自然界中既有游离态又有化合态C．碳与硅的最外层均有4个电子，易得电子表现为较强的氧化性D．碳常见化合价为＋2和＋4价，硅常见化合价为＋2价2．(2017·临沂高一检测)证明生石灰中既混有石英，又混有石灰石的正确方法是导学号7391858(D)A．加入过量的盐酸，观察是否有气泡冒出B．加入过量的烧碱溶液，观察是否有固体溶解C．加热至高温，观察是否有气体生成，是否有硅酸钙生成D．先加过量的盐酸搅拌，观察是否有不溶物剩余及气泡出现；若有不溶物则滤出，投入氢氧化钠溶液中看其是否溶解3．(2017·资阳高一检测)下列说法正确的是导学号7391858(B)A．SiO2是酸性氧化物，它不溶于水也不溶于任何酸B．木材浸过水玻璃后，具有防腐蚀性能且不易着火C．因高温时SiO2与Na2CO3反应放出CO2，所以H2SiO3酸性比H2CO3强D．碳酸和硅酸均属于弱酸，均易溶于水4．(2017·洛阳高一检测)和田玉是一种具有链状结构的含水钙镁硅酸盐。
某种和田玉的化学成分为Ca2Mg3Fe2(Si4O11)2(OH)2，下列有关叙述中正确的是导学号7391858(C) A．将该和田玉的化学式改写成氧化物的形式表示如下：2CaO·3MgO·Fe2O3·8SiO2·H2O B．该和田玉能抵抗任何酸或碱的腐蚀C．该和田玉中Fe的化合价为＋2价D．该和田玉是由5种氧化物组成的混合物5．下列关于硅及其化合物的说法，正确的是导学号7391858(C)A．硅的化学性质不活泼，常温下不与其他物质反应B．硅酸受热分解可得二氧化硅，可以用二氧化硅和水直接反应来制取硅酸C．二氧化硅、晶体硅都能与氢氟酸反应生成气体D ．盛放硅酸钠溶液的试剂瓶可以用玻璃塞6．下列叙述错误的是导学号 7391858( D )A ．将CO 2通入Na 2SiO 3溶液中有白色沉淀生成能说明硅酸比碳酸酸性弱的事实B ．氢氟酸在玻璃器皿上刻蚀标记是因为HF 与SiO 2反应C ．石英砂可用于生产单晶硅D ．SiO 2硬度大，可用于制造光导纤维解析：将CO 2通入Na 2SiO 3溶液中有白色沉淀生成能说明硅酸比碳酸酸性弱的事实，A 正确；HF 与SiO 2反应如下：SiO 2＋4HF===SiF 4↑＋2H 2O ，可以用于刻蚀玻璃，B 正确；石英砂的成分为SiO 2，可用碳还原得到粗硅，经提纯得单晶硅，C 正确；SiO 2制造光导纤维的原因不是其硬度大，两者无对应关系，D 错误。
(必考题)初中高中化学必修二第五章《化工生产中的重要非金属元素》经典测试题(提高培优)

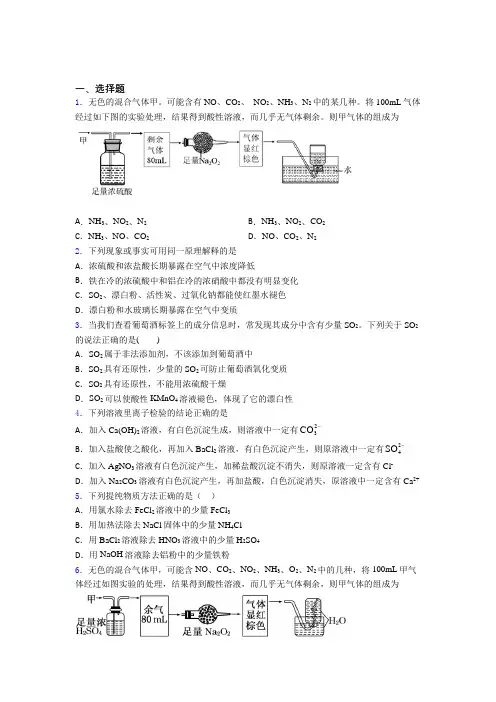

一、选择题1．无色的混合气体甲。
可能含有NO、CO2、NO2、NH3、N2中的某几种。
将100mL气体经过如下图的实验处理，结果得到酸性溶液，而几乎无气体剩余。
则甲气体的组成为A．NH3、NO2、N2B．NH3、NO2、CO2C．NH3、NO、CO2D．NO、CO2、N22．下列现象或事实可用同一原理解释的是A．浓硫酸和浓盐酸长期暴露在空气中浓度降低B．铁在冷的浓硫酸中和铝在冷的浓硝酸中都没有明显变化C．SO2、漂白粉、活性炭、过氧化钠都能使红墨水褪色D．漂白粉和水玻璃长期暴露在空气中变质3．当我们查看葡萄酒标签上的成分信息时，常发现其成分中含有少量SO2。
下列关于SO2的说法正确的是()A．SO2属于非法添加剂，不该添加到葡萄酒中B．SO2具有还原性，少量的SO2可防止葡萄酒氧化变质C．SO2具有还原性，不能用浓硫酸干燥D．SO2可以使酸性KMnO4溶液褪色，体现了它的漂白性4．下列溶液里离子检验的结论正确的是CO-A．加入Ca(OH)2溶液，有白色沉淀生成，则溶液中一定有23SO-B．加入盐酸使之酸化，再加入BaCl2溶液，有白色沉淀产生，则原溶液中一定有24 C．加入AgNO3溶液有白色沉淀产生，加稀盐酸沉淀不消失，则原溶液一定含有Cl-D．加入Na2CO3 溶液有白色沉淀产生，再加盐酸，白色沉淀消失，原溶液中一定含有Ca2+ 5．下列提纯物质方法正确的是（）A．用氯水除去FeCl2溶液中的少量FeCl3B．用加热法除去NaCl固体中的少量NH4ClC．用BaCl2溶液除去HNO3溶液中的少量H2SO4D．用NaOH溶液除去铝粉中的少量铁粉6．无色的混合气体甲，可能含NO、CO2、NO2、NH3、O2、N2中的几种，将100mL甲气体经过如图实验的处理，结果得到酸性溶液，而几乎无气体剩余，则甲气体的组成为A ．NH 3、NO 、O 2B ．NH 3、NO 、CO 2C ．NH 3、NO 2、CO 2D ．NO 、CO 2、N 27．硅是带来人类文明的重要元素之一，科学家也提出硅是“21世纪的能源”。
非金属检测专业上岗考试题目及答案

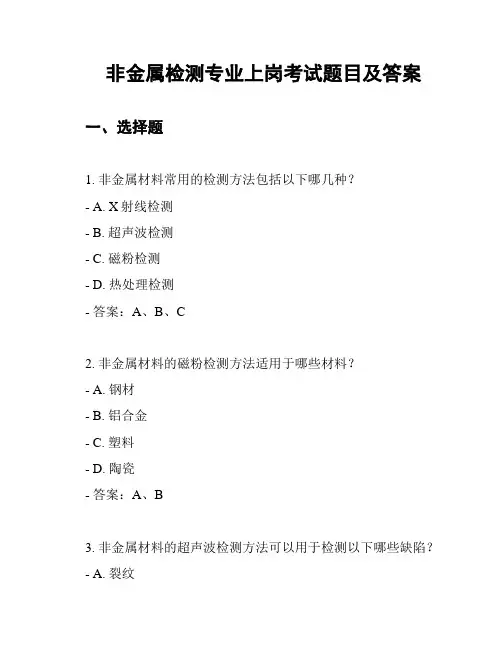

非金属检测专业上岗考试题目及答案一、选择题1. 非金属材料常用的检测方法包括以下哪几种？- A. X射线检测- B. 超声波检测- C. 磁粉检测- D. 热处理检测- 答案：A、B、C2. 非金属材料的磁粉检测方法适用于哪些材料？- A. 钢材- B. 铝合金- C. 塑料- D. 陶瓷- 答案：A、B3. 非金属材料的超声波检测方法可以用于检测以下哪些缺陷？- A. 裂纹- B. 气孔- C. 夹杂物- D. 氧化层- 答案：A、B、C4. 非金属材料的X射线检测方法主要用于检测哪些问题？- A. 表面缺陷- B. 内部缺陷- C. 化学成分- D. 尺寸偏差- 答案：B5. 非金属材料的热处理检测方法主要用于检测哪些问题？- A. 硬度- B. 残余应力- C. 密度- D. 熔点- 答案：B二、简答题1. 请简述非金属材料的磁粉检测原理。
- 磁粉检测是利用涂有磁粉的磁场作用下，通过观察磁粉在材料表面形成的磁粉堆积或磁粉泄漏来检测材料的缺陷。
当磁粉堆积或泄漏的位置与材料的缺陷相对应时，可以判断材料是否存在缺陷。
2. 请简述非金属材料的超声波检测原理。
- 超声波检测是利用超声波在材料中的传播特性来检测材料的缺陷。
通过发射超声波脉冲，当波束遇到材料内部的缺陷时，会发生反射或散射，通过接收并分析反射或散射的超声波信号，可以判断材料是否存在缺陷。
三、应用题1. 请列举三种非金属材料常见的缺陷，并简要描述其特征。
- 裂纹：材料内部或表面的断裂，通常呈线状或分支状，会导致材料强度降低。
- 气孔：材料内部的气体孔洞，通常呈球形或椭圆形，会导致材料的密封性和强度下降。
- 夹杂物：材料中的异物，通常为杂质或其他材料的残留，会影响材料的均匀性和性能。
2. 请说明非金属材料的检测方法选择时应考虑的因素。
- 缺陷类型：根据材料的特点和使用条件，选择适合检测的方法，如磁粉检测适用于表面裂纹，超声波检测适用于内部缺陷等。
新版济南大学材料与化工专业考研经验考研参考书考研真题
备考的时候唯一心愿就是上岸之后也可以写一篇经验贴，来和学弟学妹们分享这一年多的复习经验和教训。
我在去年这个时候也跟大家要一样在网上找着各种各样的复习经验贴，给我的帮助也很多，所以希望我的经验也可以给你们带来一定帮助，但是每个人的学习方法和习惯都不相同，所以大家还是要多借鉴别人的经验，然后找到适合自己的学习方法，并且坚持到底！时间确实很快，痛也快乐着吧。
我准备考研的时间也许不是很长，希望大家不要学我，毕竟考研的竞争压力是越来越大，提前准备还是有优势的，另外就是时间线只针对本人，大家可以结合实际制定自己的考研规划。
在开始的时候我还是要说一个老生常谈的话题，就是你要想明白自己为什么要考研，想明白这一点是至关重要的。
如果你是靠自我驱动，是有坚定的信心发自内心的想要考上研究生，就可以减少不必要的内心煎熬，在复习的过程中知道自己不断的靠近自己的梦想。
好了说了一些鸡汤，下面咱们说一下正经东西吧，本文三大部分：英语+政治+专业课，字数比较多，文末分享了真题和资料，大家可自行下载。
济南大学材料与化工专考研初试科目：(101)思想政治理论(204)英语二(302)数学二(813)无机非金属材料工艺学先说英语吧。
词汇量曾经是我的一块心病，跟我英语水平差不多的同学，词汇量往往比我高出一大截。
从初中学英语开始就不爱背单词。
在考研阶段，词汇量的重要性胜过四六级，尤其是一些熟词僻义，往往一个单词决定你一道阅读能否做对。
所以，一旦你准备学习考研英语，词汇一定是陪伴你从头至尾的一项工作。
考研到底背多少个单词足够？按照大纲的要求，大概是5500多个。
实际上，核心单词及其熟词僻义才是考研的重点。
单词如何背？在英语复习的前期一定不要着急开始做真题，因为在单词和句子的基础非常薄弱的情况下，做真题的效果是非常差的。
刚开始复习英语的第一个月，背单词的策略是大量接触。
前半月每天两个list，大概150个单词左右，平均速度大概1分钟看1个，2个半小时可以完成一天的内容。
第五讲 硅—无机非金属材料
知识点一.硅1.硅的化学性质。
在常温下，硅的化学性质不活泼，不与O 2、Cl 2、H 2SO 4、HNO 3等反应，但可与氟气、氢氟酸和强碱反应。
①硅和氟气反应：Si+2F 2==SiF 4。
②硅和氢氟酸反应：Si+4HF==SiF 4↑+2H 2↑。
③硅和氢氧化钠溶液反应：Si+2NaOH+H 2O==Na 2SiO 3+2H 2↑。
④硅在氧气中加热：Si+O 2SiO 2。
2. 硅的工业制法。
SiO 2＋2C Si(粗硅)＋2CO ↑(注意产物)提纯：Si+2Cl 2SiCl 4 ；SiCl 4+2H 2Si+4HCl ↑3.晶体硅的用途。
用来制造半导体器件，制成太阳能电池、芯片和耐酸设备等。
知识点二. 二氧化硅1.物理性质：硬度大、熔点高，难溶于水。
2.化学性质：①酸性氧化物的通性：SiO 2是酸性氧化物，是H 2SiO 3的酸酐，但不溶于水：△无机非金属材料的主角-硅SiO2+CaO CaSiO3SiO2+2NaOH＝Na2SiO3+H2O (Na2SiO3是强的粘合剂)②弱氧化性：SiO2+2C Si+2CO↑③特性：SiO2＋4HF=SiF4↑＋2H2O要点解释：（A）由于玻璃的成分中含有SiO2，故实验室盛放碱液的试剂瓶用橡皮塞而不用玻璃塞。
（B）未进行磨砂处理的玻璃，在常温下是不易被强碱腐蚀的，故盛放碱液可以用玻璃瓶（不能用玻璃塞）。
（C）因为氢氟酸腐蚀玻璃，与玻璃中的SiO2反应，所以氢氟酸既不能用玻璃塞、也不能用玻璃瓶保存，而应保存在塑料瓶或铅皿中。
3.用途：①SiO2是制造光导纤维的主要原料。
②石英制作石英玻璃、石英电子表、石英钟等。
③水晶常用来制造电子工业的重要部件、光学仪器、工艺品等。
④石英砂常用作制玻璃和建筑材料。
4.SiO2与CO2化学性质的比较CO2+H2O H2CO3SiO2+CaO CaSiO3SiO2+2C Si+2CO↑知识点三.硅酸（H4SiO4、H2SiO3）△1.不稳定性：H2SiO3SiO2 +H2O2.极弱酸性：不能使酸碱指示剂变色：H2SiO3＋2NaOH=Na2SiO3+2H2O制备：Na2SiO3+CO2+H2O=H4SiO4↓(白色胶状)+Na2CO3或Na2SiO3+2HCl==H2SiO3↓+2NaCl，H4SiO4＝H2SiO3+H2O(不稳定、易分解)知识点四. 硅酸盐1.常用的硅酸盐是Na2SiO3，俗称“泡花碱”，易溶于水，其水溶液称为水玻璃，是一种矿物胶，密封保存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺学一、名词解释1.澄清剂:凡在玻璃熔制过程中能分解产生气体，或能降低玻璃黏度，促进排除玻璃液中气泡得物质称为澄清剂。
（作用:排除气泡.)2.烧成：通常就是指将初步密集定形得粉块(生坯)经高温烧结成产品得过程。
其实质就是将粉料集合体变成致密得、具有足够强度得烧结体,如砖瓦、陶瓷、耐火材料等.3.玻璃形成体：能单独形成玻璃，在玻璃中能形成各自特有得网络体系得氧化物，称为玻璃得网络形成体。
4.玻璃中间体:一般不能单独形成玻璃,其作用介于网络形成体与网络外体之间得氧化物,称之为中间体、5.玻璃调整体：凡不能单独生成玻璃,一般不进入网络而就是处于网络之外得氧化物,称为玻璃得网络外体。
它们往往起调整玻璃一些性质得作用。
6.凝结时间：水泥从加水开始到失去流动性，即从流体状态发展到较致密得固体状态，这个过程所需要得时间称凝结时间。
7.坯、釉适应性：坯、釉适应性就是指熔融性能良好得釉熔体，冷却后与坯体紧密结合成完美得整体不开裂、不剥脱得能力。
8.玻璃熔化：玻璃配合料经过高温加热转变为化学组成均匀得、无气泡得、并符合成型要求得玻璃液得过程。
9.IM：铝率又称铁率,其数学表达式为： IM = Ａｌ２Ｏ3／Fｅ2O3铝率表示熟料中氧化铝与氧化铁含量得质量比,也表示熟料熔剂矿物中铝酸三钙与铁铝酸四钙得比例。
10.SＭ：硅率，又称为硅酸率,其数学表达式就是：SＭ＝ＳiO2/(Al2O3+Fｅ2Ｏ3）硅率就是表示熟料中氧化硅含量与氧化铝、氧化铁之与得质量比，也表示了熟料中硅酸盐矿物与溶剂矿物得比例。
11.石灰饱与系数KH：就是熟料中全部氧化硅生成硅酸钙(C3S十Ｃ2S)所需得氧化钙量与全部二氧化硅理论上全部生成硅酸三钙所需得氧化钙含量得比值.12.萤石含率:萤石含率指由萤石引入得CａF2量与原料总量之比,即:萤石含率=萤石含量×CａF2含量/原料总量×100%13.水泥硬化：凝结过后,水泥浆产生明显得强度并逐渐发展成为坚硬得固体，这一过程称为水泥得硬化。
14.水泥安定性：就是指水泥浆硬化后体积变化就是否均匀得性质15.泥浆得触变性:就是指泥浆在静置后变稠，而一经搅拌又立即恢复流动得性质。
16.水泥得烧结范围：就是指水泥生料加热至出现烧结所必需得、最少得液相量时得温度（开始烧结温度)与开始出现结大块(超过正常液相量)时得温度差值。
17.可塑得性：就是指具有一定细度与分散度得黏土或配合料，加适量水调与均匀，成为含水率一定得塑性泥料，在外力作用下能获得任意形式而不产生裂缝或破裂，并在外力作用停止后仍能保持该形状得能力。
18.坯式：根据坯与釉得化学组成计算出各氧化物得分子式,按照19.碱性氧化物、中性氧化物与酸性氧化物得顺序列出它们得分ﻭ子数。
这种式子称为坯式或釉式。
二、填空题1、陶瓷得显微结构由结晶相、气孔与玻璃相组成。
２、水泥强度：抗压强度、抗折强度。
3、硅酸盐水泥熟料中含有 C3S、 C2S 、Ｃ3A 、C4ＡF四种矿物。
4、根据各氧化物在玻璃结构中所起得作用，一般可将她们分为网络形成体、中间体与网络调整体三类。
５、根据成型方法得不同，陶瓷坯料通常分为:注浆坯料、可塑坯料与压制坯料三类.6、玻璃得质量缺陷主要有气泡、条纹与结石。
7、陶瓷得主要组成相为晶相、晶界、气孔与玻璃相。
8、玻璃得熔制过程包括烧结物得形成、玻璃液得形成、玻璃液得澄清、玻璃液得均化、玻璃液得冷却五个阶段。
９、玻璃得熔化过程:玻璃液得澄清、均化.10、水泥生产得主要原料有石灰石、黏土与铁粉。
11、陶瓷得成型方法分为可塑法成型、注浆法成型与干压法成型三大类。
1２、水泥熟料得三个率值分别为 KＨ、SM 、ＩM.13、硅酸盐水泥熟料由氧化钙、氧化硅、氧化铝、氧化铁四种氧化物组成。
14、陶瓷得主要原材料有粘土、石英、长石三部分。
15、影响水泥水化速率得主要因素有熟料矿物组成、水灰比、细度、养护温度与外加剂。
16、从结构上瞧，陶瓷就是由结晶物质、玻璃态物质与气孔组成。
１7、硅酸盐水泥得基本组成材料为熟料、石膏 .1８、陶瓷生产中得温度制度包括升温速度、烧成温度、保温时间及冷却速度。
19、烧成制度：温度、压力、气氛。
三、简答题1、石膏在水泥中得作用？答：石膏得作用主要就是调节凝结时间,而且适量得石膏对提高水泥强度有利，尤其就是早期强度；但石膏得量不宜过多,否则会使水泥产生体积膨胀而使强度降低，甚至影响水泥得安定性。
2、玻璃得光学性质答:(1)折射率(2）色散（折射率随波长变化而变化得现象）ﻭ (３）玻璃得反射、吸收、透过３、玻璃生产过程中得率值:答：含水率、芒硝含率、萤石含率、煤粉含率、纯碱挥散率、碎玻璃掺入率４、玻璃退火工艺玻璃退火工艺可分为四个阶段：加热阶段、均热阶段、慢冷阶段与快冷阶段.5、水泥体积安定性得影响因素？答：ｆ—CaＯ，ＭgＯ，SＯ3与冷却速率。
6、玻璃得粘度与成分得关系答:1。
SiＯ2、Ａl2O3、ZrＯ２含量升高，粘度增大；2.碱金属氧化物R2O含量升高，粘度降低;3。
碱土金属氧化物MO含量升高,粘度增大；4.PbO、ＣdO、Bi2O3、ＳnO含量升高，粘度增大;5。
Li2O、ＺnＯ、B２O3含量升高，增加低温粘度,而降低高温粘度。
7、陶瓷压制坯料质量要求答:１.配方准确；2。
混合均匀；3.粒度符合工艺要求;4.含较少气体；5.干坯强度大(可塑料);６.悬浮性与流动性好(注浆料）；7.自由堆积密度尽量大（压制料).8、黏土原料得工艺性质有哪些？答:可塑性、结合性、离子交换性、触变性、膨化性、收缩、烧结温度与烧结范围与耐火度。
９、陶瓷注浆坯料应满足哪些要求？答：（１）流动性好（2)悬浮性好(3）触变性适当（4)滤过性好１0、玻璃得通性？答：（1）各向同性（2)介稳性 (3)无固定熔点(4)固态与熔融态间转化得渐变性与可逆性 (5）性质随成分变化得连续性与渐变性11、生产低热硅酸盐水泥得矿物组成应如何调整？答:在硅酸盐水泥熟料得四种矿物中，水化热顺序为：C３Ａ〉C3S〉C ４ＡF＞C2Ｓ,因此,可降低C3A含量、适当降低C3S含量,达到降低水泥水化热之目得。
12、生产普通陶瓷得主要原料及其作用？答：石英——骨架；粘土——成型与烧成性能; 长石-—熔剂物质. １3、游离氧化钙产生得原因：答：（1）欠烧游离氧化钙（欠烧f—CaO)熟料煅烧过程中因欠烧、漏生,在1100～1200℃低温下形成(2)一次游离氧化钙（一次ｆ－CaO）因配料不当、生料过粗或煅烧不良,尚未与S、A、F反应而残留得CaO(3）二次游离氧化钙（二次ｆ-CaＯ）熟料慢冷或还原气氛下,Ｃ3S分解而形成得14、四种矿物性能比较答:28d内绝对强度:C3S＞C4AF＞Ｃ3Ａ＞C2S水化速度：C3A>Ｃ４AF＞ C3S>Ｃ2Ｓﻭ水化热：C3A＞C3Ｓ＞Ｃ4ＡF〉C2S1５、预均化技术有哪些?答：纵向堆料,横向取料。
（1）预均化堆场：圆形与矩形（２）预均化库(３)端面切取式预均化库（DLK库）(4）其她简易预均化库１6、釉料配料原则(依据)：答: 1、根据坯体得烧结性质确定;2、根据坯体得膨胀系数确定;３、根据坯体得化学性质确定;4、正确选用原料（石英、长石、滑石、高岭土)17、泥料产生塑性机理答:1、可塑性就是由于粘土—水界面键力作用得结果2、颗粒间隙得毛细管作用对粘土粒子结合得影响3、可塑性就是基于带电粘土胶团与介质中离子之间得静电引力与静电斥力作用得结果18、烧成过程中变形得因素:答：（1）配料中溶剂原料过多;（2）成型设计不合理；（３）装窑不当; （4）不平; （5）过烧。
19、粘土得烧结性能：答:1、当粘土试样加热到800℃以上时，体积开始剧烈收缩,气孔率明显减少,其对应温度称为开始烧结温度T１;2、温度继续升高,液相量增加，气孔率降至最低,收缩率最大，其对应温度称为烧结温度T２。
3、若继续升温，试样将因液相太多而发生变形，其对应得最低温度称为软化温度T３.Ｔ3与T２得温度差即烧结范围四、论述题１、论述生料在煅烧过程中得物理化学变化答：（1）干燥与脱水——干燥就是物理水得蒸发，脱水就是粘土矿物分解放出化合水；（2）碳酸盐分解——MgCO3 ＝MｇO十ＣO２,CaCO3=CaO十CO2;（3）固相反应——形成低钙矿物;(4）液相与熟料得烧结——出现液相，C3Ｓ等形成,形成熟料；(5）熟料冷却——熟料温度降低至室温。
２、论述影响玻璃化学稳定性得因素答:（1）玻璃得组成玻璃网络完整性愈高，网络外离子愈少，玻璃化学稳定性愈好。
（2）侵蚀介质得种类水汽侵蚀能力大于水。
弱酸得侵蚀能力大于强酸，因前者中含水多。
碱得侵蚀受阳离子吸附能力,OH -浓度以及生成得硅酸盐溶解度三方面影响.（３)热历史急冷玻璃较慢冷玻璃网络疏松，其中得离子迁移较容易,因而急冷玻璃得化学稳定性较差;玻璃退火时，若发生析碱，去除表面碱层后，则在玻璃表面形成富硅层，而提高玻璃化学稳定性。
（4)温度压力得影响室温下玻璃相对稳定。
但加温加压后,水得电离大大增加，侵蚀作用加剧, 0℃~100℃范围内,温度每升高20K,侵蚀作用增大１0倍。
３、论述拟定陶瓷烧成制度得一般原则答:⑴坯料在加热过程中得形状变化通过分析坯料在加热过程中得形状变化，初步得出坯体在各温度或时间阶段可以允许得升、降温速率等。
这些就是拟定烧成制度得重要依据之一。
⑵坯体形状、厚度与入窑水分同一组成坯体，由于制品得形状、厚度与入窑水分得不同，升温速度与烧成周期都应有所不同。
壁薄、小件制品入窑前水分易于控制，一般可采取短周期快烧，大件、厚壁及形状复杂得制品升温不能太快,烧成周期不能过短.坯体中含大量可塑性粘土及有机物多得粘土时，升温速度也应放慢。
有学者根据不稳定传热过程得有关参数推算出，安全升、降温得速度与陶瓷坯体厚度得平方成反比。
⑶窑炉结构、燃料性质、装窑密度它们就是能否使要求得烧成制度得以实现得重要因素。
所以在拟定烧成制度时,还应结合窑炉结构、燃料类型等因素一道考虑,也就就是把需要得烧成制度与实现烧成制度得条件结合起来,否则先进得烧成制度也难以实现。
⑷烧成方法同一种坯体采用不同得烧成方法时，要求得烧成制度各不相同。
日用瓷得素烧温度总就是低于本烧得温度。
釉面砖素烧得温度往往高于釉烧得温度。
一些特种陶瓷可在常压下烧结外，还可用热压法、热等静压法等一些新得方法烧成。
热压法及热等静压法得烧成温度比常压烧结得温度低得多,烧成时间也可缩短.因此拟定烧成制度时应同时考虑所用得烧成方法。
４、论述影响水泥生料易烧成得主要因素①。
生料得潜在矿物组成.②。
原料得性质与颗粒组成：原料中石英与方解石含量多,难烧,易烧性差;结晶质粗粒多，易烧性差.③。
生料中次要氧化物与微量元素：含少量，有利于熟料形成，易烧性好，但含量过多,不利于煅烧.④.生料得均匀性与生料粉磨细度:生料均匀性好。
