全自动洗衣机离合器工作原理
洗衣机离合器原理及故障维修
维修方 法
①当复合轴承的游隙 不均匀时，运转时会发出 轴承运转异声。在手动转 动时，有卡滞的感觉。
② 铜衬磨损：用手按 住皮带轮感受径向跳动大 。
排除吊杆、盛水桶、电机 等其他部装问题，确定为离合 器异声时。
① 轴承响，更换离合器。 ② 更换离合器。
SUCCESS
THANK YOU
2019/6/13
传动轴通过花键带 动行星齿轮组件运 动并减速。
行星齿轮组件通过花键配合带 动洗涤轴旋转。洗涤轴带动波 轮转动完成洗涤动作。
电机
通过三角带将力 传递到皮带轮上。
洗涤减速原理
• 行星齿轮部分是机械齿轮传动系统中典型的周转轮系，图中齿轮1和齿轮3都 称为中心轮（又称太阳轮），其中齿轮1就是传动轴，齿轮3是齿圈，它和离 合轴刹车盘脱水轴周向固定连接。
5 反向制动的实现
• 由单向轴承实现，其内部结 构有普通的滚珠轴承，起轴 总成的支承作用；还有单向 部分；
• 单向轴承是在一个方向上可 以自由转动，而在另一个方 向上锁死的一种轴承。单向 轴承的金属外壳里，包含很 多个滚轴，滚针或者滚珠， 而其滚动座的形状使它只能 向一个方向滚动，而在另一 个方向上会产生很大的阻力( 所谓“单向”)。
维修方法
①更换三角带 ②更换离合器 ③相应维修 ④离合套外径偏小或棘轮抱簧内 径偏大－－更换离合套或抱簧 或抱簧里调入杂质。更换棘轮组 件。 ⑤ 排水状态，顺时针用力转动脱 水桶是否能转动。能，刹车盘上未清 洗干净。单向轴承装反？ ⑥查找电气原因。
6、漏水（排除盛水桶漏水）
原因分 析
①大油封唇口磨损破 裂，长时间漏水会导致离 合器轴承，刹车盘等部件 锈蚀，离合器无法正常脱 水。
• 电机的配合：
全自动洗衣机离合器原理及维修
全自动洗衣机离合器原理及维修
全自动洗衣机是现代家庭中常见的电器设备，它的核心部件之一就是离合器。
离合器的作用是在洗衣机工作时控制转动和停止，保证洗衣机正常运转。
本文将介绍全自动洗衣机离合器的原理及维修方法。
首先，我们来了解一下全自动洗衣机离合器的工作原理。
全自动洗衣机在工作时，通过电机的驱动使内桶转动，而离合器则起到了连接和断开电机与内桶的作用。
当洗衣机需要转动内桶进行洗涤时，离合器会将电机与内桶连接起来，使内桶转动；而当洗衣机需要停止转动时，离合器则会断开电机与内桶的连接，从而实现停止转动的目的。
其次，全自动洗衣机离合器的维修方法。
在日常使用中，离合器可能会出现故障，导致洗衣机无法正常工作。
这时，我们可以通过以下方法进行维修：
1. 检查离合器的连接部分是否松动，如果有松动应及时拧紧螺丝；
2. 检查离合器的摩擦片是否磨损严重，如有磨损应及时更换新的摩擦片；
3. 检查离合器的弹簧是否变形或断裂，如有问题应更换新的弹簧；
4. 检查离合器的传动轴是否受损，如有问题应更换新的传动轴。
在进行离合器维修时，需要注意安全，首先要断开电源，避免触电危险。
在拆
卸离合器时，要注意记录每个部件的位置和连接方式，以便在安装时能够正确组装。
综上所述，全自动洗衣机离合器是洗衣机正常工作的重要部件，了解其工作原
理并掌握维修方法对延长洗衣机的使用寿命非常重要。
希望本文能够帮助大家更好地了解全自动洗衣机离合器的原理及维修方法，让我们的洗衣机能够长时间稳定地工作。
洗衣机离合器原理
洗衣机离合器原理
洗衣机离合器是洗衣机的一个重要部件，其主要作用是实现洗衣机在洗涤和脱水两个工作状态之间的切换。
离合器的工作原理是通过控制电机和齿轮系的连接与断开来实现。
在洗涤过程中，离合器处于连接状态，电机通过齿轮系将动力传递到洗涤桶，从而使洗涤桶旋转，实现衣物的洗涤。
而在脱水过程中，离合器处于断开状态，电机和齿轮系之间断开连接，洗涤桶便能自由旋转，从而使衣物在高速旋转下脱去水分。
离合器的连接和断开是通过一个叫做离合器助力器的机械装置来实现的。
这个装置通常包括离合器皮带、离合器摩擦片和离合器弹簧等组成。
在洗涤状态下，离合器助力器将电机和齿轮系连接在一起，使其紧密配合，从而实现洗涤过程。
而在脱水状态下，离合器助力器则会断开电机和齿轮系之间的连接，使其分离，从而实现脱水工作。
通过这种离合器的工作原理，洗衣机能够在洗涤和脱水两个工作状态之间切换，实现高效的洗衣效果。
在洗涤过程中，离合器将电机的能量传递到洗涤桶，使其旋转，实现对衣物的洗涤。
而在脱水过程中，离合器断开电机和齿轮系之间的连接，使洗涤桶自由旋转，从而将衣物中的水分脱去。
这样一来，洗衣机就能够完成全面的洗衣任务。

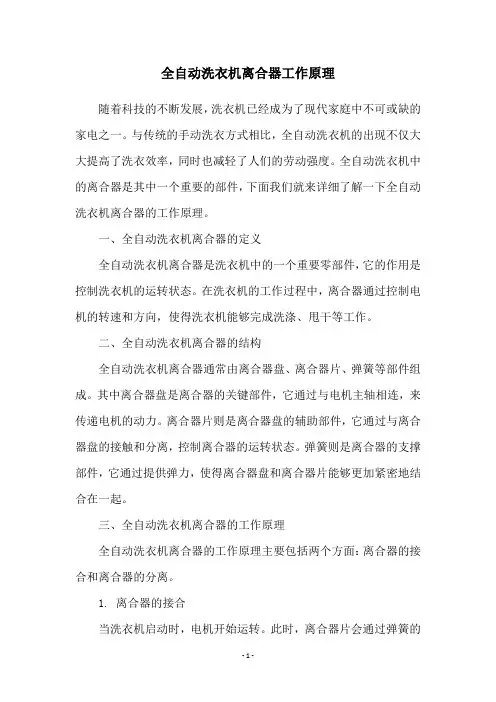

全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理随着科技的不断发展，洗衣机已经成为了现代家庭中不可或缺的家电之一。
与传统的手动洗衣方式相比，全自动洗衣机的出现不仅大大提高了洗衣效率，同时也减轻了人们的劳动强度。
全自动洗衣机中的离合器是其中一个重要的部件，下面我们就来详细了解一下全自动洗衣机离合器的工作原理。
一、全自动洗衣机离合器的定义全自动洗衣机离合器是洗衣机中的一个重要零部件，它的作用是控制洗衣机的运转状态。
在洗衣机的工作过程中，离合器通过控制电机的转速和方向，使得洗衣机能够完成洗涤、甩干等工作。
二、全自动洗衣机离合器的结构全自动洗衣机离合器通常由离合器盘、离合器片、弹簧等部件组成。
其中离合器盘是离合器的关键部件，它通过与电机主轴相连，来传递电机的动力。
离合器片则是离合器盘的辅助部件，它通过与离合器盘的接触和分离，控制离合器的运转状态。
弹簧则是离合器的支撑部件，它通过提供弹力，使得离合器盘和离合器片能够更加紧密地结合在一起。
三、全自动洗衣机离合器的工作原理全自动洗衣机离合器的工作原理主要包括两个方面：离合器的接合和离合器的分离。
1. 离合器的接合当洗衣机启动时，电机开始运转。
此时，离合器片会通过弹簧的作用，与离合器盘相接触。
随着电机的转速逐渐升高，离合器片会逐渐与离合器盘结合在一起，从而实现电机的动力传递。
此时，洗衣机开始进行洗涤工作。
2. 离合器的分离当洗衣机需要进行甩干工作时，离合器片会通过电路板的控制，从离合器盘上分离开来。
此时，离合器片不再与离合器盘相接触，电机的动力也不再传递给离合器盘。
由于离合器盘上的转速较高，因此甩干筒也会随之高速旋转，将衣物中的水分甩干。
当甩干工作完成后，离合器片会再次与离合器盘相接触，重新开始电机的动力传递，从而进入下一步的洗涤工作。
四、全自动洗衣机离合器的维护为了保证全自动洗衣机的正常运转，我们需要对离合器进行定期的维护和保养。
具体来说，我们需要注意以下几点：1. 定期清洗离合器盘和离合器片，保持其表面的清洁和光滑。
全自动洗衣机离合器原理及维修.
离合器
图
离合器棘轮抱簧的动作原理
6、密封原理
小油封
小油封压入脱水轴， 防止轴总成内的油脂 渗漏。也防止洗涤轴 一端水渗漏进轴总成。
大油封
大油封压入盖板，防 止盛水桶中水渗入离 合器内部。
• 密封由大油封和小油封完成，大油封实现 脱水轴和盛水桶之间的密封，小油封实现 洗涤轴和脱水轴之间的密封，大油封有二 个密封唇口，所以又称双层密封，小油封 只有一个密封唇口，所以又称单层密封。
• 电机的配合：
一级减速，皮带轮与风叶轮的减速比 皮带
• 脱水桶的配合：
脱水轴与脱水桶的方形联接，大螺母固定； 脱水轴与脱水桶的法兰联接，4个螺钉的固定联接；
• 波轮的配合：
波轮与洗涤轴的联接：花键联接 洗涤轴与波轮螺钉的联接：M6与M8
2、洗涤原理
波 动行星齿轮组件运 动并减速。
4、制动原理
脱水时，牵引器将 拨杆打开，拨叉同 时打开，轴总成处 于自由状态，此时， 脱水桶顺时针进行 脱水动作。
在脱水程序时，当 电源被切断、撞桶 或者门盖打开时， 牵引器会迅速复位， 拨杆和拨叉也迅速 复位。
拨叉复位后，棘轮 抱簧处于洗涤初始 状态，拨杆复位后 刹车带抱紧刹车盘， 阻止轴总成继续转 动，脱水动作停止。
维修方法
①更换三角带 ②更换离合器 ③相应维修 ④离合套外径偏小或棘轮抱簧内 径偏大－－更换离合套或抱簧 或抱簧里调入杂质。更换棘轮组 件。 ⑤ 排水状态，顺时针用力转动脱 水桶是否能转动。能，刹车盘上未清 洗干净。单向轴承装反？ ⑥查找电气原因。
6、漏水（排除盛水桶漏水）
原因分 析
维修方法
①大油封唇口磨损破 裂，长时间漏水会导致离 合器轴承，刹车盘等部件 锈蚀，离合器无法正常脱 水。
全自动波轮洗衣机离合器的工作原理与常见故障处理
全自动波轮洗衣机离合器的工作原理与常见故障处理摘要：自民众生活水平大幅提升后，全自动波轮洗衣机在家庭普遍常见，这类洗衣机可以加快洗衣效率，为广大民众提供更多便利。
然而，全自动波轮洗衣机在长时间应用中容易出现故障，其中离合器故障较为常见。
为从根本解决这一问题，本文从了解波轮洗衣机离合器的工作原理，就可以进一步的分析出离合器的常见故障，继而提出处理措施，以供参考。
关键词：全自动波轮洗衣机；离合器；工作原理；故障与处理引言：全自动洗衣机在正常工作时，主要分为洗涤和脱水两种状态[1]。
在这个过程中，作为驱动部件的离合器是洗衣机的关键部件，是洗衣机的心脏，它是实现洗衣机从洗涤状态到脱水状态转换的核心部件。
因此有效应对出现离合器的故障是保证全自动洗衣机安全稳定运行的关键。
根据剖析全自动洗衣机离合器的工作原理以及运行状态，从而判断发生故障的原因，从洗涤状态故障和脱水状态故障两个方面分析解决处理故障。
本文先介绍了洗衣机离合器的工作原理，再对故障以及故障的处理进行了详细的分析和说明。
一、全自动波轮洗衣机离合器工作原理全自动波轮洗衣机几乎所有的功能性动作都是通过离合器实现。
它承担着洗衣机的动力传递，速比的改变，洗涤与脱水的动作转换，还有制动的动作。
其中工作状态分为洗涤和脱水两种状态。
洗涤时，电机提供顺、逆时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过行星齿轮组件以5.33:1的减速比将动力传递给洗涤轴，洗涤轴再带动波轮转动，实现洗衣机顺、逆双向转动的洗涤。
脱水时，电机提供顺时针的动力通过V型带传递给皮带轮，皮带轮带动传动轴，传动轴通过花键外套着离合套，此时通过牵引器的牵引，拨杆拨动拨叉，拨叉与棘轮的分离实现抱簧把离合套和离合轴抱紧，动力就从离合套传递给离合轴，由于刹车盘与离合轴的铆合结构，离合轴带动整个轴总成一起转动，实现洗涤轴和脱水轴同时同向高速转动，脱水轴连接脱水桶（内桶），从而实现高转速脱水。
全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理全自动洗衣机离合器工作原理全自动洗衣机只要你将衣服放到洗衣机里面，轻轻一按开关，后面所有的洗衣工作它将全部自动完成，如此神奇，它是通过什么来完成的呢？其实它就是一个齿轮卡子，卡住那个齿轮大桶就不转了就下边的翻水轮转，不卡的时候是整桶转！全自动洗衣机是通过水位开关与电磁进水阀配合来控制进水、排水以及电机的通断：从而实现自动控制的。
电磁进水阀起着通、断水源的作用。
当电磁线圈断电时，移动铁芯在重力和弹簧力的作用下，紧紧顶在橡胶膜片上，并将膜片的中心小孔堵塞，这样阀门关闭，水流不通。
当电磁线圈通电后，移动铁芯在磁力作用下上移，离开膜片，并使膜片的中心小孔打开，于是膜片上方的水通过中心小孔流入洗衣桶内。
由于中心小孔的流通能力大于膜片两侧小孔的流通能力，膜片上方压强迅速减小，膜片将在压力差的作用下上移，闭门开启，水流导通。
水位开关实际上是一个压力开关。
气室的入口与洗衣桶中的贮气室相联接。
当水注入洗衣桶后，贮气室口很快被封闭，随水位上升，贮气室的水位也上升，被封闭的空气压强亦增大，水位开关中的波纹膜片2受压而胀起，推动顶杆3运动而使触点4改变，从而实现自动通断。
智能型模糊控制的全自动洗衣机还可以自动判断水温、水位、衣质衣量、衣物的脏污情况，决定投放适量的洗涤剂和最佳的洗涤程序。
当洗衣桶内衣物的多少和质地不同，而注入水使其达到相同的水位时，其总重量是不同的。
利用这一点，通过对洗衣电动机低速转动后的惯性测量，可以判断衣质和衣量。
方法是：在洗衣桶内注入一定量水后使电机低速运转，平稳后快速断电，洗衣桶在惯性作用下带动电机继续转动。
此时，电机绕组产生反电动势，对其半波整流并放大整形后获得一矩形脉冲系列。
通过分析脉冲个数和脉冲宽度。
就能得到衣质衣量情况。
衣物的'脏污程度是通过水的透明度来判断的。
在洗衣桶的排水口处加一红外光电传感器，使红外光通过水而进入另一侧的接收管。
若水的透明度低，接收管获得的光能小，说明衣物较脏。
全自动洗衣机离合器原理及维修
XX
PART 06
测试验证与故障排除
REPORTING
测试验证流程
外观检查
电源测试
首先检查洗衣机的外观，确保没有明显的 损坏或变形。
使用万用表测试洗衣机的电源是否正常， 确保电压和电流在允许范围内。
功能测试
负载测试
按照洗衣机的操作说明，逐一测试各项功 能，如洗涤、漂洗、脱水等，确保各功能 正常。
安全操作注意事项
断电操作
在维修前，务必切断洗衣机电 源，确保安全。
防护措施
穿戴好防护手套、护目镜等， 避免维修过程中受伤。
遵循维修流程
按照正确的维修流程进行操作 ，避免因操作不当引发其他问 题。
注意安全警示标识
遵守洗衣机及维修工具上的安 全警示标识，确保操作安全。
XX
PART 04
拆卸与检查过程详解
由于离合器片磨损或油污 导致离合器打滑，使得洗 衣机在洗涤或脱水过程中 无法正常工作。
离合器异响
离合器内部零件损坏或松 动，导致洗衣机在工作时 发出异常响声。
离合器漏水
离合器密封件老化或损坏 ，导致水从离合器处渗漏 。
故障诊断方法
观察法
通过观察洗衣机的运转状态，判 断离合器是否存在故障。例如， 观察洗衣机在洗涤或脱水过程中
用于产生磁场，吸引衔 铁实现离合器的吸合。
衔铁
受到电磁线圈的吸引力 作用，实现离合器的吸
合与分离。
机械传动机构
包括齿轮、轴承等部件 ，用于将电机的动力传 递给洗衣机的波轮或脱
水桶。
外壳及固定件
用于保护内部机构和固 定离合器在洗衣机上的
位置。
全自动洗衣机离合器原理及维修
洗衣机离合器的原理
洗衣机离合器的原理是利用磁力吸合和释放的机制来实现离合和启动。当洗衣机启动时，电流通过电磁 铁产生磁力，将离合器片吸合在一起，使主电机和传动轴联动。当洗衣机结束运行时，电流断开，磁力 消失，离合器片分离，使传动轴停止旋转。
洗衣机离合器的构造
离合器片
由摩擦材料制成，用于负责接 触和分离主电机和传动轴。
维修洗衣机离合器的注意事项
• 在维修离合器前，确保断开电源并放置安全模式。 • 根据洗衣机型号和厂家的指导，使用正确的工具和方法。 • 如果不确定操作步骤，建议请专业技术人员进行维修。
主电机
提供动力，驱动洗衣机运行。
传动轴
将主电机的动力传输到洗衣机 的其他部件。
洗衣机离合器维修步骤
1
故障诊断
通过观察和测试判断离合器是否损坏。
2
离合器拆卸
根据洗衣机的结构，拆卸离合器及其相关零部件。
3
更换离合器片
根据离合器型号，选择合适的离合器片进行更换。
4
安装和测试
将新离合器片安装回洗衣机，进行测试以确保正常运行。
常见洗衣机离合器故障Fra bibliotek离合器片磨损
长期磨损会导致离合器片 表面光滑，影响离合器的 摩擦效果。
电磁铁故障
电磁铁损坏或失灵会导致 离合器无法吸合或分离。
传动轴故障
传动轴弯曲或磨损会影响 离合器与传动轴的连接。
预防洗衣机离合器故障的方法
• 定期清洁离合器，防止灰尘和污垢积累。 • 避免过载洗衣机，减轻离合器的负担。 • 选择适合的洗涤程序和时间，避免长时间运转。
全自动洗衣机离合器原理 及维修
洗衣机离合器是洗衣机的核心组件之一，负责控制洗衣机的离合和启动。本 节将介绍洗衣机离合器的原理、构造以及维修方法。
全自动洗衣机离合器工作原理
全自动洗衣机离合器工作原理全自动洗衣机是现代家庭必备的家电之一，它的工作依靠许多零部件的协同配合。
其中离合器是一个十分重要的部件，下面就介绍一下全自动洗衣机离合器的工作原理。
一、全自动洗衣机离合器的概念离合器是机械传动中十分常见的组件，它的作用是在两个轴之间传递动力，同时也可以控制两个轴之间的连接和断开。
在全自动洗衣机中，离合器的作用就是控制洗衣机的进水、排水和漂洗等功能。
二、全自动洗衣机离合器的结构全自动洗衣机离合器主要由离合片、离合盘和螺旋弹簧三个部件组成。
离合片是离合器的动力传递板，一段安装在机壳中，另一段则直接固定在电机轴上。
离合盘由防水材料制成，它安装在进水、排水和漂洗的控制阀门上。
当进水、排水或漂洗动作开始时，离合盘就会被电机轴上的离合片按压，从而控制相应的操作。
螺旋弹簧安装在离合片上方，用于通过加强复位力来使离合盘归位。
当电机停止转动后，螺旋弹簧通过回缩力将离合盘和离合片分离，从而使控制阀门关闭。
三、全自动洗衣机离合器工作原理全自动洗衣机离合器的工作可以分为两个阶段，分别为联动与分离。
1.联动阶段：当进水、排水或漂洗动作开始时，电机开始转动，离合片随之也跟着转动，而离合盘则被离合片按压下来。
这时水阀通道打开，水流通过离合盘进入洗衣机，执行相应的操作。
2.分离阶段：当洗衣机完成操作后，电机停止转动，离合片也跟着停止转动。
此时，螺旋弹簧的回缩力把离合盘和离合片分离，控制阀门随之关闭，操作结束。
四、总结离合器作为全自动洗衣机的重要组成部件，它的作用不容忽视。
在全自动洗衣机工作过程中，离合器通过联动和分离两个阶段的相互配合，控制洗衣机的各项操作，为家庭生活提供了方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
就是一个齿轮卡子，卡住那个齿轮大桶就不转了就下边的翻水轮转 不卡的时候是整桶转。
洗衣机的离合器实现洗涤与脱水两个功能的转换Байду номын сангаас
①一般离合器是洗涤与脱水时速度相同
结构：
上端洗涤轴与脱水轴是同心套装结构。中间段安装有刹车盘。下 端固定有离合套和皮带轮，离合套外面套抱簧，棘轮（齿轮）是套装在 抱簧外面的。
目前波轮全自动洗衣机通常使用减速离合器，减速离合器的的结 构如图1、图2和图3所示，它主要由波轮轴、脱水轴、扭簧、刹车 带、拨叉、离合杆、棘轮、棘爪、离合套、外套轴以及齿轮轴等组成。
