典型薄壁零件的数控加工

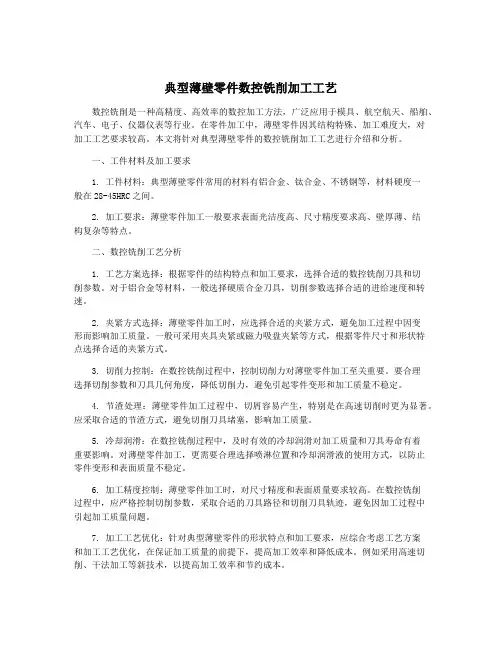

典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺数控铣削是一种高精度、高效率的数控加工方法，广泛应用于模具、航空航天、船舶、汽车、电子、仪器仪表等行业。
在零件加工中，薄壁零件因其结构特殊、加工难度大，对加工工艺要求较高。
本文将针对典型薄壁零件的数控铣削加工工艺进行介绍和分析。
一、工件材料及加工要求1. 工件材料：典型薄壁零件常用的材料有铝合金、钛合金、不锈钢等，材料硬度一般在28-45HRC之间。
2. 加工要求：薄壁零件加工一般要求表面光洁度高、尺寸精度要求高、壁厚薄、结构复杂等特点。
二、数控铣削工艺分析1. 工艺方案选择：根据零件的结构特点和加工要求，选择合适的数控铣削刀具和切削参数。
对于铝合金等材料，一般选择硬质合金刀具，切削参数选择合适的进给速度和转速。
2. 夹紧方式选择：薄壁零件加工时，应选择合适的夹紧方式，避免加工过程中因变形而影响加工质量。
一般可采用夹具夹紧或磁力吸盘夹紧等方式，根据零件尺寸和形状特点选择合适的夹紧方式。
3. 切削力控制：在数控铣削过程中，控制切削力对薄壁零件加工至关重要。
要合理选择切削参数和刀具几何角度，降低切削力，避免引起零件变形和加工质量不稳定。
4. 节渣处理：薄壁零件加工过程中，切屑容易产生，特别是在高速切削时更为显著。
应采取合适的节渣方式，避免切削刀具堵塞，影响加工质量。
5. 冷却润滑：在数控铣削过程中，及时有效的冷却润滑对加工质量和刀具寿命有着重要影响。
对薄壁零件加工，更需要合理选择喷淋位置和冷却润滑液的使用方式，以防止零件变形和表面质量不稳定。
6. 加工精度控制：薄壁零件加工时，对尺寸精度和表面质量要求较高。
在数控铣削过程中，应严格控制切削参数，采取合适的刀具路径和切削刀具轨迹，避免因加工过程中引起加工质量问题。
7. 加工工艺优化：针对典型薄壁零件的形状特点和加工要求，应综合考虑工艺方案和加工工艺优化，在保证加工质量的前提下，提高加工效率和降低成本。
例如采用高速切削、干法加工等新技术，以提高加工效率和节约成本。
典型薄壁零件的数控加工
典型薄壁零件的数控加工姓名：班级：学号：指导老师：(单位：江苏盐城技师学院邮编： 224002)2009-04-07典型薄壁零件的数控加工【摘要】薄壁零件广泛地应用在各工业部门，它具有重量轻，节约材料，结构紧凑等特点。
但薄壁零件很难加工，原因是薄壁零件刚性差，强度弱，在加工中极容易变形，使零件的形位误差增大，不易保证零件的加工质量。
本文就以典型薄壁零件的数控加工进行加工分析，解决以上问题为更好的加工薄壁零件提供了好的依据及借鉴。
【关键词】数控编程子程序。
一．对零件图纸分析注意事项1．尺寸标注应符合加工的特点在编程中，所有点、线、面的尺寸和位置都是以编程原点为基准的。
因此零件图样上最好直接给出坐标尺寸，或尽量以同一基准引注尺寸。
2．零件图的完整性与正确性分析在程序编制中，必须充分掌握构成零件轮廓的几何要素，参数及各几何要素间的关系。
因为在自动编程时要对零件轮廓的所有几何元素进行定义，手工编程时要计算出每个节点的坐标，无论哪一点不明确或不确定，编程都无法进行。
3．零件技术要求分析零件的技术要求主要指尺寸精度、形状精度、位置精度、表面粗糙度及热处理等，这些要求在保证零件使用性能的前提下，应经济合理。
4．零件材料分析在满足零件功能的前提下，应选用廉价、切削性能好的材料。
5．定位基准选择在加工中，加工工序往往较集中，以同一基准定位十分重要,有时需要设置辅助基准,特别是正、反两面都采用加工的零件，其工艺基准的统一是十分必要的。
薄壁零件是机械中常用的一种机械零件,在机械制造业中应用的范围很广,而且结构简单、紧凑、设计方便,如图二．工艺分析薄壁零件分别由凸台，薄壁。
圆柱曲面，孔组成,由于壁厚比较薄在加工时要考虑切削用量不能太大，为了保证精度首先选择精确的刀具定位点。
可以从外壁进行加工切削要留有加工余量。
由于薄壁零件太薄只有2cm的厚度，而且深度有9cm 深，对尺寸精度要求很高，所以正确的选用切削用量是保证尺寸精度的首要因素，我们可通过分层铣削加工保证精度。
典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺薄壁零件是指在加工过程中，其壁厚相对较薄的零件。
这类零件通常在航空航天、汽车、电子等领域中广泛应用，具有重要的技术和经济价值。
数控铣削是一种高效、精度高的加工方法，可以对薄壁零件进行高精度的加工。
本文将介绍几种典型的薄壁零件数控铣削加工工艺。
铣削薄壁盒式零件的工艺主要包括以下几个步骤：1. 铣削外轮廓：通过数控铣床进行铣削，根据零件的设计要求确定切削刀具的路径和参数。
在铣削过程中，要注意避免因过大的切削力导致零件变形或破裂。
2. 镗削孔径：使用合适的刀具进行孔径的加工。
为了保证加工的精度和表面质量，可以采用慢进刀和高转速的方式进行铣削。
3. 铣削倒角和平面：根据零件设计要求，使用合适的刀具进行倒角和平面的加工。
可以根据加工原理和经验，选取合适的刀具和加工参数，确保加工的质量和效率。
三、铣削薄壁工件的工艺注意事项在进行薄壁零件的数控铣削加工时，需要注意以下几个方面：1. 刀具选择和切削参数的确定：根据零件材料和设计要求，选择合适的刀具和切削参数，以保证加工的质量和效率。
对于薄壁零件来说，应选择刚性好、切削力小的刀具，并采用适当的切削速度和进给速度，避免因切削力过大而导致零件变形或破裂。
2. 工件固定方法的选择：对于薄壁零件来说，由于其刚度较小，容易发生变形或破裂。
应选择合适的工件固定方法，确保零件在加工过程中的稳定性和精度。
3. 加工顺序的确定：对于复杂的薄壁零件来说，应根据加工难度和工艺要求，合理确定加工顺序。
通常情况下，应先进行外形轮廓的加工，再进行孔径的加工，最后进行倒角和平面的加工。
薄壁零件的数控铣削加工需要综合考虑材料、刀具、切削参数等因素，选取合适的工艺和方法，以保证加工质量和效率。
通过合理设计和优化工艺，可以实现对薄壁零件的高精度加工。
典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺数控铣削是一种精密加工方法，广泛应用于各种零件的加工过程中。
而对于薄壁零件的加工，由于其结构特点，需要特殊的加工工艺，以确保加工质量和效率。
下面介绍一种典型的薄壁零件数控铣削加工工艺。
1. 设计加工方案首先需要对零件进行结构设计和加工方案设计。
针对薄壁零件，需要注意材料选择、壁厚尺寸和加工顺序等问题。
在设计方案中，需要将零件分解为不同的加工步骤，并分析每个步骤中的工艺要求和工序参数。
2. 材料选择对于薄壁零件的加工，材料选择至关重要。
一般来说，薄壁零件使用的材料应该具有一定的塑性和韧性，以便于加工过程中的变形和切削。
常见的材料包括铝合金、钛合金和不锈钢等。
3. 刀具选择根据加工方案和零件设计要求，选择合适的刀具进行加工。
对于薄壁零件的加工，一般选择刚度较小、切削性能好的刀具。
还需要注意刀具的锋利度和几何参数等，确保切削效果和加工精度。
4. 加工顺序在进行数控铣削加工时，需要合理确定加工顺序。
对于薄壁零件而言，一般应先进行空间徐铣，即去除零件表面的余料和毛刺，然后再进行精确加工和表面处理。
加工顺序应根据零件结构和切削特点进行选择。
5. 加工参数在数控铣削加工过程中，需要合理设置加工参数。
对于薄壁零件而言，刀具进给速度和转速应适当降低，以减少切削力和热变形。
还需要注意切削深度和切削速度等参数，以确保加工质量和表面粗糙度。
6. 加工控制数控铣削加工需要精确的加工控制。
对于薄壁零件而言，需要特别注意切削力和卸刀等问题。
在加工过程中，应及时监控加工状态和切削力，以避免加工过程中的变形和划伤。
7. 加工精度检测加工完成后，需要进行加工精度的检测。
对于薄壁零件而言，主要检测加工尺寸、平行度和表面粗糙度等指标。
根据检测结果，可以进行调整和改善，以提高加工质量。
薄壁零件的数控铣削加工需要在材料选择、刀具选择、加工顺序、加工参数、加工控制和加工精度检测等方面进行精心设计和操作。
只有合理选择工艺和控制加工过程，才能确保薄壁零件的加工质量和效率。

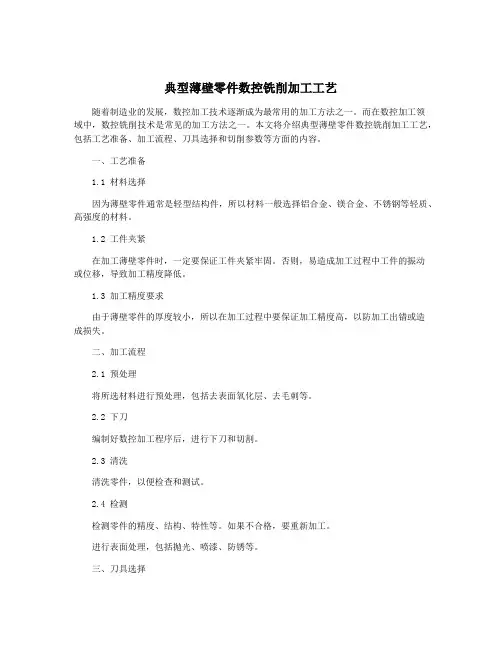

典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺随着制造业的发展，数控加工技术逐渐成为最常用的加工方法之一。
而在数控加工领域中，数控铣削技术是常见的加工方法之一。
本文将介绍典型薄壁零件数控铣削加工工艺，包括工艺准备、加工流程、刀具选择和切削参数等方面的内容。
一、工艺准备1.1 材料选择因为薄壁零件通常是轻型结构件，所以材料一般选择铝合金、镁合金、不锈钢等轻质、高强度的材料。
1.2 工件夹紧在加工薄壁零件时，一定要保证工件夹紧牢固。
否则，易造成加工过程中工件的振动或位移，导致加工精度降低。
1.3 加工精度要求由于薄壁零件的厚度较小，所以在加工过程中要保证加工精度高，以防加工出错或造成损失。
二、加工流程2.1 预处理将所选材料进行预处理，包括去表面氧化层、去毛刺等。
2.2 下刀编制好数控加工程序后，进行下刀和切割。
2.3 清洗清洗零件，以便检查和测试。
2.4 检测检测零件的精度、结构、特性等。
如果不合格，要重新加工。
进行表面处理，包括抛光、喷漆、防锈等。
三、刀具选择在加工薄壁零件时，需要选用比较特殊的刀具。
常用的刀具主要包括切割刀具、削铣刀具、倒角刀具、钻头等。
3.1 切割刀具为了保证零件表面的质量和精度，需要选用切割刀具。
切割刀具的作用是将零件中的材料割离，形成所需的几何形状。
在进行倒角时，需要选用倒角刀具。
倒角刀具能够将薄壁零件边缘处的角进行倒角处理，使其具有更好的平滑度和美观度。
3.4 钻头在加工薄壁零件时，常常需要进行孔加工。
钻头是一种常用的刀具，在加工孔时经常被使用。
四、切削参数在加工薄壁零件时，需要注意切削参数的选择。
切削参数对加工质量起着重要的影响。
4.1 切削速度切削速度是指刀具在切割过程中移动的速度。
切削速度过快，容易导致刀具磨损、表面质量差等问题。
切削速度过慢，加工效率低下。
切削深度是指刀具在一次切削过程中切入材料的深度。
切削深度过大，会导致切屑对切削影响的加重，影响加工质量和效率。
总之，在加工薄壁零件时需要注意工艺准备、加工流程、刀具选择和切削参数等方面的内容。
典型薄壁零件数控铣削加工工艺

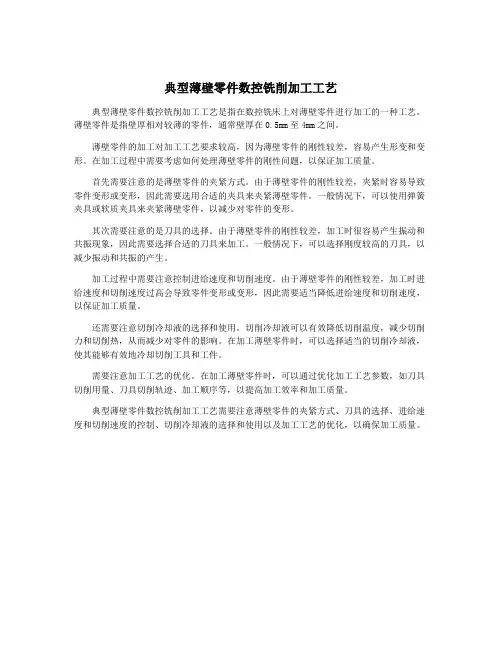

典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺是指在数控铣床上对薄壁零件进行加工的一种工艺。
薄壁零件是指壁厚相对较薄的零件，通常壁厚在0.5mm至4mm之间。
薄壁零件的加工对加工工艺要求较高，因为薄壁零件的刚性较差，容易产生形变和变形。
在加工过程中需要考虑如何处理薄壁零件的刚性问题，以保证加工质量。
首先需要注意的是薄壁零件的夹紧方式。
由于薄壁零件的刚性较差，夹紧时容易导致零件变形或变形，因此需要选用合适的夹具来夹紧薄壁零件。
一般情况下，可以使用弹簧夹具或软质夹具来夹紧薄壁零件，以减少对零件的变形。
其次需要注意的是刀具的选择。
由于薄壁零件的刚性较差，加工时很容易产生振动和共振现象，因此需要选择合适的刀具来加工。
一般情况下，可以选择刚度较高的刀具，以减少振动和共振的产生。
加工过程中需要注意控制进给速度和切削速度。
由于薄壁零件的刚性较差，加工时进给速度和切削速度过高会导致零件变形或变形，因此需要适当降低进给速度和切削速度，以保证加工质量。
还需要注意切削冷却液的选择和使用。
切削冷却液可以有效降低切削温度，减少切削力和切削热，从而减少对零件的影响。
在加工薄壁零件时，可以选择适当的切削冷却液，使其能够有效地冷却切削工具和工件。
需要注意加工工艺的优化。
在加工薄壁零件时，可以通过优化加工工艺参数，如刀具切削用量、刀具切削轨迹、加工顺序等，以提高加工效率和加工质量。
典型薄壁零件数控铣削加工工艺需要注意薄壁零件的夹紧方式、刀具的选择、进给速度和切削速度的控制、切削冷却液的选择和使用以及加工工艺的优化，以确保加工质量。
典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺【摘要】本文针对典型薄壁零件的数控铣削加工工艺进行了全面分析和总结。
首先介绍了薄壁零件的特点及加工要求，包括对形状精度、表面质量和结构稳定性等方面的要求。
然后详细阐述了数控铣削加工工艺流程，包括铣削顺序、切削参数和进给速度等内容。
接着就刀具选择与加工参数进行了探讨，指导读者在实际加工过程中如何选择合适的工具和设定参数。
随后分析了薄壁零件加工中常见的问题，并提出了解决方案。
对优化薄壁零件数控铣削加工工艺进行了探讨，包括加工效率和质量的提升策略。
结论部分总结了本文的研究成果，并展望了未来发展趋势。
通过本文的阐述，读者可以深入了解薄壁零件加工过程中的关键技术，为相关领域的工程师和研究人员提供了有益参考。
【关键词】薄壁零件、数控铣削、加工工艺、刀具选择、加工参数、常见问题、优化、总结、未来发展趋势、展望。
1. 引言1.1 典型薄壁零件数控铣削加工工艺薄壁零件数控铣削加工工艺是一种用于加工形状复杂、壁薄的零件的精密加工技术。
随着现代制造业的发展，对零件精度和质量的要求越来越高，薄壁零件的加工难度也相应增加。
在传统加工方法下，薄壁零件容易受到变形、扭曲等问题影响，而数控铣削技术的出现为解决这些难题提供了有效途径。
典型薄壁零件数控铣削加工工艺包括薄壁零件特点及加工要求、数控铣削加工工艺流程、刀具选择与加工参数、薄壁零件加工中的常见问题以及优化薄壁零件数控铣削加工工艺。
通过合理选择刀具和加工参数，结合先进的数控技术，可以有效提高薄壁零件的加工精度和质量，同时减少加工过程中产生的浪费和损耗。
本文将重点探讨典型薄壁零件数控铣削加工工艺的特点、加工流程、技术要点以及发展趋势，以期为相关领域的从业者提供参考和借鉴。
通过不断优化工艺，提高加工效率和质量，为推动薄壁零件加工技术的发展作出积极贡献。
2. 正文2.1 薄壁零件特点及加工要求薄壁零件是指在其最小截面的厚度很薄的零件，通常用于航空、汽车、电子等领域。
典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺随着制造业的不断发展，数控铣削加工技术已经逐渐取代了传统的手工加工和传统的机械加工。
特别是在薄壁零件的加工中，数控铣削技术更是具有独特的优势。
本文将介绍典型薄壁零件数控铣削加工工艺。
一、数控铣削加工的优势1. 高精度数控铣削加工可以实现高精度的加工，尤其是对于薄壁零件加工，数控铣削可以轻松实现高精度的加工要求，保证零件的尺寸精度和表面质量。
2. 高效率数控铣削加工利用计算机数控技术，可以实现高效率的加工。
通过优化加工路径和加工参数，可以提高加工效率，节约加工时间，提高生产效率。
3. 灵活性数控铣削加工可以根据不同工件的加工要求进行程序调整，具有较高的加工灵活性。
尤其是对于薄壁零件的加工，可以根据零件的特点和加工要求进行定制化的加工方案，满足不同的加工需求。
4. 自动化程度高数控铣削加工实现了机床的自动化，可以实现自动换刀、自动测量、自动调整等功能，减少了人工干预，提高了加工的稳定性和一致性。
二、典型薄壁零件数控铣削加工工艺为了实现薄壁零件的高精度加工，提高数控铣削加工的效率和质量，需要设计合理的加工工艺。
1. 材料选择薄壁零件通常采用金属材料进行加工，常见的材料有铝合金、钢材、铜材等。
在选择材料时，需要考虑零件的用途、强度要求、耐腐蚀性等因素，选择合适的材料进行加工。
2. 工艺规划在进行薄壁零件数控铣削加工前，需要对加工工艺进行规划。
首先需要确定加工工艺路线，包括粗加工、精加工、半精加工等。
其次需要确定加工工艺参数，包括切削速度、进给速度、切削深度、切削宽度等。
最后需要确定夹持方式和夹具设计，保证零件加工时的稳定性和安全性。
3. 刀具选择在薄壁零件数控铣削加工中，需要选择适合的刀具。
常见的刀具有立铣刀、球头铣刀、麻花刀等。
在选择刀具时，需要考虑刀具的材料、刀具的结构、刀具的刃数等因素，以及刀具的适用范围和刀具寿命等。
4. 加工路径规划在设计加工程序时，需要合理规划加工路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
典型薄壁零件的数控加工姓名：班级：学号：指导老师：(单位：江苏盐城技师学院邮编： 224002)2009-04-07典型薄壁零件的数控加工【摘要】薄壁零件广泛地应用在各工业部门，它具有重量轻，节约材料，结构紧凑等特点。
但薄壁零件很难加工，原因是薄壁零件刚性差，强度弱，在加工中极容易变形，使零件的形位误差增大，不易保证零件的加工质量。
本文就以典型薄壁零件的数控加工进行加工分析，解决以上问题为更好的加工薄壁零件提供了好的依据及借鉴。
【关键词】数控编程子程序。
一．对零件图纸分析注意事项1．尺寸标注应符合加工的特点在编程中，所有点、线、面的尺寸和位置都是以编程原点为基准的。
因此零件图样上最好直接给出坐标尺寸，或尽量以同一基准引注尺寸。
2．零件图的完整性与正确性分析在程序编制中，必须充分掌握构成零件轮廓的几何要素，参数及各几何要素间的关系。
因为在自动编程时要对零件轮廓的所有几何元素进行定义，手工编程时要计算出每个节点的坐标，无论哪一点不明确或不确定，编程都无法进行。
3．零件技术要求分析零件的技术要求主要指尺寸精度、形状精度、位置精度、表面粗糙度及热处理等，这些要求在保证零件使用性能的前提下，应经济合理。
4．零件材料分析在满足零件功能的前提下，应选用廉价、切削性能好的材料。
5．定位基准选择在加工中，加工工序往往较集中，以同一基准定位十分重要,有时需要设置辅助基准,特别是正、反两面都采用加工的零件，其工艺基准的统一是十分必要的。
薄壁零件是机械中常用的一种机械零件,在机械制造业中应用的范围很广,而且结构简单、紧凑、设计方便,如图二．工艺分析薄壁零件分别由凸台，薄壁。
圆柱曲面，孔组成,由于壁厚比较薄在加工时要考虑切削用量不能太大，为了保证精度首先选择精确的刀具定位点。
可以从外壁进行加工切削要留有加工余量。
由于薄壁零件太薄只有2cm的厚度，而且深度有9cm 深，对尺寸精度要求很高，所以正确的选用切削用量是保证尺寸精度的首要因素，我们可通过分层铣削加工保证精度。
在加工薄壁时为了保证整个零件的完整性，在进刀时可以先加工圆凸台，这样可以减少在加工壁厚时用太多的切削量。
因为薄壁是两边都要加工而且深度较深在加工时会产生让刀现象导致尺寸的不精确。
所以我们在加工此类零件时还要在外部留有相应的厚度用来保证薄壁的加工精度使它有足够的强度不产生让刀。
由于圆凸台和薄壁之间有较大的加工余量。
我在加工时可以一次性把圆凸台加工成型，这样在下刀切削薄壁时候就留有了较多的外部余量。
在分层加工时保证了薄壁的垂直度也去除了薄壁以外的多余余料。
最后加工键槽。
正确的选择内部铣键槽刀具定位点对薄壁的加工影响很重要，很多人在加工键槽时由于定位不准确产生过切现象，为了避免这一现象的发生我们在加工时要对薄壁和键槽之间的距离进行分析。
薄壁是六边形的，在X轴方向上的距离很大相对的定位点数值也可以很大。
在Y轴上薄壁和键槽的距离很近这样在程序调用时候就会产生过切，所以在加工时候正确的选择刀具定位点和刀具补偿是很必要的。
三．加工工艺的设计根据加工的特点加工工序的划分一般可按下列方法进行：⑴．以一次安装、加工作为一道工序。
⑵．以同一把刀具加工的内容划分工序。
⑶．以加工部位划分工序。
⑷．以粗、精加工划分工序。
四．加工工艺选用直径为10cm的立铣刀，薄壁零件的加工顺序的拟定要按照先里后外的顺序，先粗后精的原则确定。
因此要首先加工内部圆凸台，在加工外部凸台，这样就可以留有很多的内外部加工余量。
键槽放在最后去除薄壁零件余料之前加工。
曲面和圆孔放在最后加工。
即保证了加工精度又节约了加工时间。
选用45号钢，板料作为加工对象。
两平行端面的加工，选用平面磨床，以互为基准的方式将坯料加工到图示尺寸。
加工工序卡五．UG选型和曲面数学处理该薄壁零件加工的轮廓均为圆弧直线组成，因而只要计算出基点坐标，就可编制程序。
在加工坐标系中，各点的坐标值如下通过UG画出的到1点坐标值（X27.135 Y45） 2点坐标值（X34.064 Y41） 3点坐标值（X55.426 Y4）。
通过以上三点就可以找出对应的其它九点坐标值。
中心凸圆曲面的计算，设R1=0为变量，圆为360度是有若干个点所组成的线。
这些点和线通过数学的累加就可以组成圆和圆面曲面，直径为30的圆和外圆直径为25的圆经过计算的R2=20*COS（R1）R3=20*SIN（R1）R4=30*COS（R1）R5=30*SIN（R1）20和30两个数值分别是直径15和直径25的两圆半径加上5cm刀具半径所得到R1为覆值这样不段的垒加就可以加工曲面。
右上角圆台曲面的计算方法可以选择G19 Y，Z坐标系加工，通过G17 X，Y坐标G91增量设X为1，在G19G90YZ坐标内设为绝对值量。
通过调用子程序加工曲面。
编写加工程序参数设置：薄壁零件加工的程序及程序说明如下西门子802D系统￠50的圆台加工WWMPF （程序名）G64 CFTCP（恒切削）G54M03S600G90G40G0X32YOGOZ50Z5G01Z-5 F66（分层铣）G54G01D01G01X25Y0G03I-25J0G01X32Y0G0Z50M30薄壁铣削AAMPF（程序名）G64 CFTCP（恒切削）G54M03S600G90G40G0X160Y0G0Z50G0Z5G01Z-5 F100（分层铣削）G41D01G01X150Y0G01X55.425Y-4G01X34.064Y-41G02X27.135Y-45 CR=8（顺时针洗削）G01X-27.135Y-45G02X-34.064Y-41CR=8G01X-55.426Y-4G02X-55.064Y4CR=8G01X-34.064Y41G02X-27.135Y45CR=8G01X27.135Y4G02X34.064Y41CR=8G01X55.426Y4G02X55.426Y-4CR=8G01X150Y0G40D01G01X160Y0G0Z50M30BBMPFMIRROR X=0（镜象）G64 CFTCPG54M03S600G90G40G0X160Y0G0Z50G0Z5G01Z-5 F100（分层铣削）G41D01G01X150Y0G01X55.425Y-4G01X34.064Y-41G02X27.135Y-45 CR=8G01X-27.135Y-45G02X-34.064Y-41CR=8G01X-55.426Y-4G02X-55.064Y4CR=8G01X-34.064Y41G02X-27.135Y45CR=8G01X27.135Y4G02X34.064Y41CR=8G01X55.426Y4G02X55.426Y-4CR=8G01X150Y0G40D01G01X160Y0G0Z50MIRRORM30CCMPF（曲面宏程序）G64 CFTCPG54M03S600G90G40G0X20Y0G0Z50G0Z5G01Z-1F100R1=0GG：R2=20*COS（R1）R3=20*SIN（R1）R4=30*COS（R1）R5=30*SIN（R1）G01X=R2Y=R3Z-1F1000G01X=R4Y=R5Z-4.64G01X=R2Y=R3R1=R1+1（覆值）LI（R1〈=360）GOTOB（程序段向上） GG G0Z50M30EE MPFG17G91G01X-1（X曾量）G19G90（Y.Z平面）G02Y21Z-0.5CR=50G01Y31G02Y46Z-2.8.3CR=50G17G90G01X-1G19G90G03Y31Z-0.5CR=50G01Y21G03Y6Z-2.803CR=50RET（子程序结束）DDMPF右上角凸台曲面铣（主程序）G64 CFTCPG54M03S600G0X75Y6G0Z50G0Z5G01Z-2.8.3F500（50*SIN15度）EE P8（子程序调用走刀次数八次）G0Z50M30键槽和右上角凸台和直径20孔加工不加以说明。
结论薄壁零件加工过程中，涉及到了坯料的选择、加工顺序的确定、装夹方式的选择、刀具选用、走刀路线安排、切削参数的设定等工艺内容。
工艺设计的好坏直接影响到加工的尺寸精度和表面粗糙度。
实践证明在零件切削前分析零件工艺性，以制定较合理的工艺过程和操作方法，切削中，以减少切削力，控制变形，保证加工精度为首要目的，找出工艺存在影响加工质量的种种因素，通过改变切削参数，合理选用刀具材料和角度，提高工艺系统的刚度，及应用一些弥补方法等，来达到薄壁零件的精度要求。
参考文献：陈亚岗范为军主编徐国权主审《机床结构编程与操作》盐城技师学院出版汤习成主编《机械制造工艺学》中国劳动社会保障出版社。
