防止损坏电磁炉IGBT的方法 及维修经验
[电磁炉] 防止损坏电磁炉IGBT的方法
电磁炉里的IGBT实在是"娇气".弄不好几十块钱就没啦.!在检修时先去掉加热线圈,.测IGBT的栅级(也就是G点)对地电压.在待机状态下应小于等于0.5V.在开机时应在1~2.5V之间为正常,.前不久修理一个雅乐思电磁炉,G点电压为3,5V,结果加上线圈后,3,4分钟,就爆啦,原因是一个三极管NPN型的击穿,更换后,测G 点电压间隔出现1.9V电压,后又接上100W灯泡,也是间隔闪亮,最后通电试机,一切OK
压敏电阻短路从外表就可以看出来，使用市电不稳的地方压敏损坏率大些。
电磁烧igbt原因很多,这里建议修理电磁炉最好可以有台示波器.这样可以方面准确判断故障.

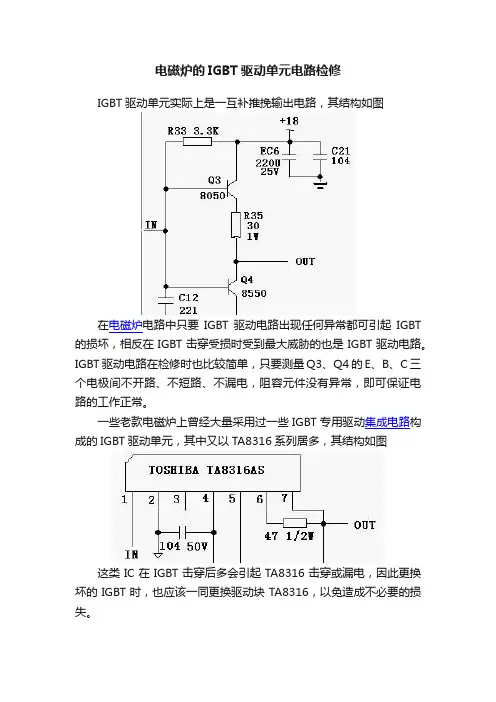

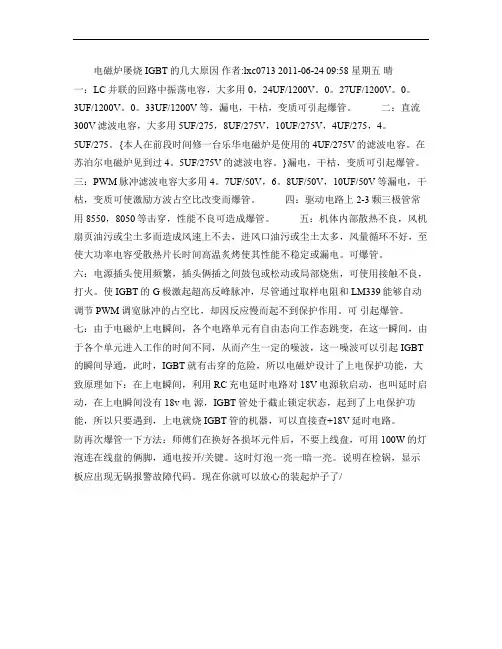

这里提供电磁炉爆igbt几大隐患问题.
一;同步电路异常(在线圈盘两端的有3~5个的300k~680k/2瓦的电阻,接到339的其中的一组的比较器)两端的电压相差应在0.2v之内.待机时电压在3v~5v左右,工作时在1.7v左右.
二;激励电路的脉宽过宽,尖峰,杂波等(脉宽过宽用示波器,在放上锅时,移走锅时示波器波形瞬间的波形变化不能超过0.2mv(示波器上两格)
三;散热不良
四;电路板自身设计存在问题(主要问题:地线不合理,线圈盘电感与电容匹配不良)此类很难解决
五;使用早期仙童fga25n120,fga15n120系列的igbt(igbt的后缀编号an和and)电磁炉,特别用此igbt用大功率的电磁炉上,电路设计稍微匹配不良,就很容易引起igbt 过热而烧毁.
六；一般电容坏的比较多,特别是整流滤波电容"5UF/275V~X2(400VDC)",逆程,谐振电容1200V0.3UF,两者都会威胁功率开关管，好一点的炉对前者会有保护功能，对后者，一般都会烧功率开关，所以碰到烧管的炉，一定先检查该电容有无开路，因为该两个电容经常工作在高温环境里，容易容量变小或开路,漏电
很多的朋友可能碰到过不少电磁炉间断加热的问题，有的是工作一秒钟就停掉了，再工作一秒，或者有的是几秒，就停掉，再工作几秒，如此反复，还有一种问题，跟这种情况差不多，就是正常放锅的时候就总是在检锅状态，而你把锅拿高一点就可以正常加热，这种问题，往往你检查的时候，却查不到什么问题，什么都换了却问题依旧，对付这种故障，经过本人的多次维修案例和研究，发现问题的根源是走线干扰，一般来说，从高压反馈回来的可能有2到4路，其中同步电路就占了两路，还有一路作浪涌监测，还有一路作高压检测，根据机型不同也许路数就不同，问题的根源呢就在这几条线，解决的方法呢，就是把从反馈电阻到339之间这几路的线路断开，要两边都断，然后再用导线连起来就可以了，也就是说中间的这一截线路不要，从反馈电阻的脚到339的脚完全用线连，这样呢这几条线就没有了干扰，电磁炉也就OK了。这些只是个人的维修经验，有不对的地方请大家批评指正
电磁炉的分类及修理事项
在修理中常见的电磁炉大致分为两类：
由LM339（四电压比较器）输出脉冲信号。
1：触发部分由正负两组电源，管子用PNP\NPN组成，类似这种电路，后级
大多是用大功率管多个复合而成，组成高压开关部分，在代换中，前一个用带阻尼的行管替代即可。后几个则很难找到特性一致的管子，解决的办法是在散热器安装孔允许的情况下改用大电流的管子以减少数量，金属封装得如：BUS13A等，塑封的如：BU2525/BU2527/BU2532/D3998一类，用两个就可以。
2：功控管用IGBT绝缘栅开关器件；
这些机器特征是不用双电源触发，只有+5V和+12V,LM339通过触发集成块TA8316带动IGBT
这种情况下只能用此一类的管子代替，损坏程度大致为，只有管子坏，换上即可。其次是整流桥同时损坏，（一般是烧半壁），在其次是触发集成块TA8316坏，连带LM339N一起损坏的很少见。
对于高压模块，由于这方面的参数手册很少，希望大家搜集转贴，以便代换时参考。
不能贸然更换,最好有示波器先测其G极波形及幅值(没有的话用万用表测此点直流电压应在1-2.5伏之间变化).接上线盘前要确定其它几路小电源供电正常.
2.1.2 IGBT
绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFET等电压激励场控型器件优点于一体的高压、高速大功率器件。目前有用不同材料及工艺制作的IGBT, 但它们均可被看作是一个MOSFET输入跟随一个双极型晶体管放大的复合结构。
IGBT有三个电极(见上图), 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也称源极) 。
从IGBT的下述特点中可看出, 它克服了功率MOSFET的一个致命缺陷, 就是于高压大电流工作时, 导通电阻大, 器件发热严重, 输出效率下降。
IGBT的特点:
1.电流密度大, 是MOSFET的数十倍。
2.输入阻抗高, 栅驱动功率极小, 驱动电路简单。
3.低导通电阻。在给定芯片尺寸和BVceo下, 其导通电阻Rce(on) 不大于MOSFET 的Rds(on) 的10%。
4.击穿电压高, 安全工作区大, 在瞬态功率较高时不会受损坏。
5.开关速度快, 关断时间短,耐压1kV~1.8kV的约1.2us、600V级的约0.2us, 约为GTR的10%,接近于功率MOSFET, 开关频率直达100KHz, 开关损耗仅为GTR的30%。
IGBT将场控型器件的优点与GTR的大电流低导通电阻特性集于一体, 是极佳的高速高压半导体功率器件。
目前458系列因应不同机种采了不同规格的IGBT,它们的参数如下:
(1) SGW25N120----西门子公司出品,耐压1200V,电流容量25℃时46A,100℃时25A,内部不带阻尼二极管,所以应用时须配套6A/1200V以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V以上的快速恢复二极管(D11)后可代用SKW25N120。
(2) SKW25N120----西门子公司出品,耐压1200V,电流容量25℃时46A,100℃时25A,内部带阻尼二极管,该IGBT可代用SGW25N120,代用时将原配套SGW25N120的D11快速恢复二极管拆除不装。
(3) GT40Q321----东芝公司出品,耐压1200V,电流容量25℃时42A,100℃时23A, 内部带阻尼二极管, 该IGBT可代用SGW25N120、SKW25N120, 代用SGW25N120时
请将原配套该IGBT的D11快速恢复二极管拆除不装。
(4) GT40T101----东芝公司出品,耐压1500V,电流容量25℃时80A,100℃时40A,内部不带阻尼二极管,所以应用时须配套15A/1500V以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V以上的快速恢复二极管(D11)后可代用SGW25N120、SKW25N120、GT40Q321, 配套15A/1500V以上的快速恢复二极管(D11)后可代用GT40T301。
(5) GT40T301----东芝公司出品,耐压1500V,电流容量25℃时80A,100℃时40A, 内部带阻尼二极管, 该IGBT可代用SGW25N120、SKW25N120、GT40Q321、GT40T101, 代用SGW25N120和GT40T101时请将原配套该IGBT的D11快速恢复二极管拆除不装。
(6) GT60M303 ----东芝公司出品,耐压900V,电流容量25℃时120A,100℃时60A, 内部带阻尼二极管。
请玉版评说.
GT40T101----东芝公司出品,耐压1500V,电流容量25℃时80A,100℃时40A,内部不带阻尼二极管,所以应用时须配套15A/1500V以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V以上的快速恢复二极管(D11)后可代用SGW25N120、SKW25N120、GT40Q321, 配套15A/1500V以上的快速恢复二极管(D11)后可代用GT40T301。”
GT40T101内部不带阻尼二极管，为何我买的带阻尼二极管，是假的吗？？？？？可装机用1个多月没坏呀（25元呢
顺便说明:我说的用G25N120代换加阻尼管,不是说此管内部不带阻尼管,(实际上它内部已附带阻尼管,)只是我在维修时先加上试机正常后再去掉,为的是防止机子还有其它问题而引起烧了它从而避免过大的损失,装上此管再并是一支阻尼后要是还有其它问题一般只会烧外加阻尼而不会烧功率管.
电磁炉维修经验（一）
一、PD16F/16Y/13J 老版（大单机68H1908）
1、现象：上电长鸣，指示灯全亮
方法：更换R53：1/6W-10K为1/6W-4.7K或1/4W-4.7K
二、PD16F/16Y/16J-2002（小单片机1202）
1、现象：正常电压开机长鸣
方法：更换R15：1W-330K±1%
2、不检锅
方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。
如无法测，则直接更换R16：1W-330K±1%，不正常再更换R17、R18：1W-240K±1%。
3、上电无反应：
测量功率板桥堆、保险管是否损坏，如桥堆损坏而IGBT未短路则更换桥堆保险管。
三、PSD18C/D/E
1、出现E07、E08
方法：更换R310：1W-330K±1%
2、不检锅
方法：拨掉排线测量R300：1W-330K±1%；R305、R304：1W-240K±1%，更换不正常电阻，如无法测量则直接更换R300：1W-330K±1%；还不正常，则更换R304、R305：1W-240K±1%
3、上电无反应
方法：同第二大点中第3小点
电磁炉维修经验(二)
1.电磁炉无论有什么故障,在更换元件后,一定不要急于接上线盘试机,否则会引起烧坏IGBT和保险管,甚至整流桥。应该在不接线盘的情况下，通电测试各点电压,比如5V、12V、20V(有的18V、22V)，和驱动电路输出的波型(正常是方波)，也可以用数字万用表20V档测试(正常电压不断波动)。因为一般电磁炉都有锅具检测，大概30秒左右,要测驱动输出要在开机的30秒内，看不清楚可关机再开，检测正常后再接上线盘即可。
2.电磁炉坏之后，检测电路不要一开始就怀疑芯片有问题(95%以上芯片不会的故障),就算芯片有问题都要到生产该电磁炉的厂家才有,市场买不到,市场上的型号相同都不能代换。
3.通电后报警关机，这类问题比较多。有的厂家设有故障代码,参照使用说明可逐一解决。如果没故障代码显示,应检查锅底温度、锅具、IGBT温度检测电路。
电磁炉常用整流桥型号及参数
RBV-2006/20A/600V
RBV2506/25A/600V
K15T120此管是带阻的，可用H20T120代，或用其它带阻的IGBT代均可。比如40N150，25G120等都可使用G40N150D就可以看看这些如何：
SGW25N120D
K25T120
G25N120D
FGA25N120
MGY25N120D
IRG30B120
G18N120BNAF
SIGC25T120C
SG25N120
参数如下:
(1) SGW25N120----西门子公司出品,耐压1200V,电流容量25℃时46A,100℃时25A,内部不带阻尼二极管,所以应用时须配套6A/1200V以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V以上的快速恢复二极管(D11)后可代用SKW25N120。
(2) SKW25N120----西门子公司出品,耐压1200V,电流容量25℃时46A,100℃时25A,内部带阻尼二极管,该IGBT可代用SGW25N120,代用时将原配套SGW25N120的D11快速恢复二极管拆除不装。
(3) GT40Q321----东芝公司出品,耐压1200V,电流容量25℃时42A,100℃时23A, 内部带阻尼二极管, 该IGBT可代用SGW25N120、SKW25N120, 代用SGW25N120时请将原配套该IGBT的D11快速恢复二极管拆除不装。
(4) GT40T101----东芝公司出品,耐压1500V,电流容量25℃时80A,100℃时40A,内部
不带阻尼二极管,所以应用时须配套15A/1500V以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V以上的快速恢复二极管(D11)后可代用SGW25N120、SKW25N120、GT40Q321, 配套15A/1500V以上的快速恢复二极管(D11)后可代用GT40T301。
(5) GT40T301----东芝公司出品,耐压1500V,电流容量25℃时80A,100℃时40A, 内部带阻尼二极管, 该IGBT可代用SGW25N120、SKW25N120、GT40Q321、GT40T101, 代用SGW25N120和GT40T101时请将原配套该IGBT的D11快速恢复二极管拆除不装
公布一些电磁炉用功率管的型号，代换，参数
GT40Q321，FGL40N150D，FGL60N170D，FGA25N120，SK25N120，G40N150D，FGA25N135，1MBH25D--120，GP20B120UD--E，IXGH20N120BDI，以上功率管内部都带阻尼管，耐压都在1200V以上电流在20A以上只要电流相差不多都可以互相代换。
SGW25N120，K15T120。。。。。。。。。。。。。
以上的管子内部不带阻尼，如果要代换一上功率管时可以在电路板上安装2个以上的阻尼二极管耐压1200V以上，电流在8A以上
我们换IGBT都用20T120的通带（小的TGBT）大的用GT40T101就行了
用快恢复二极管撒，我们换IGBT都用20T120的通带（小的TGBT）大的用GT40T101就行了
阻尼管二极管可选用：BY459
大量维修实践表明，电磁炉（灶）内的部分元器件因工作温度较高，工作电流较大，电压较高
等，其故障或损坏概率也较高。其中的场效应功率管损坏率最高。但由于商业竞争激烈，一般都不
随机附带图纸，加之电磁炉所采用的场效应功率管一般均为较新产品，这便给维修带来不便和困
难。下面笔者根据汇集来的相关资料，提供几种常用电磁炉场效应功率管及代换资料供参考。
电磁炉一般均采用N型沟道功率场效应管，其相关参数为BVCBO≥1600V，BVCEO≥1000V，PCM≥
100W，ICM≥7A，HFE≥40。常用的电磁炉用场效应管内部带阻尼二极管的型号有GT40N150D、
GT40T301、SEC·G40N150D、ZON120ND、GT40T101、SQD35JA等。
内部不带阻尼二极管的型号有BT40T101、SGL40N150/150D等。在维修代换时，若采用不带阻尼
二极管的功率场效应管，应在D、S极间加接一只阻尼二极管，该二极管必须是快恢复型阻尼二极
管，其耐压应≥1500V。加接时正极接S极，负极接D极即可。参考型号如S5J53
