注册电气工程师(供配电)专业案例答案及解析(上午)
2018年供配电专业案例（上午）（共25题，每题2分）【题1-5】某料技园区有办公楼、传达室、燃气锅炉房及泵房、变电所等建筑物，变电所设⁄，Dyn11,1600kVA配电变压器，低压配电系统接地方式采用TN-S系统。
请置两台100.4kV回答下列问题，并列出解答过程。
【18-2-A-1】办公室内设置移动柜式空气净化机，低压AC220V供电，相导体与保护导体等截面，假定空气净化机发生单相碰壳故障电流持续时间不超过0.1s，下表为50Hz交流电流路径手到手的人体总阻抗值，人站立双手触及故障空气净化机带电外壳时，电流路径为双手到双脚，干燥的条件。
双手的接触表面积为中等，双脚的接触表面积为大的。
忽略供电电源内阻，计算接触电流是下列哪项数值？A、15mAB、77mAC、151mAD、327mA张工培训答案【B】解答过程：依据GB 50054-2011 5.2.8条文说明故障回路的组成以及题干，相导体与保护导体等截面，净化机单相碰壳故障时，外壳接触电压为220/2=110V。
依据GB/T 13870.1-2008附录D例1、图3以及表1注1和已知表格110V干燥、中等截面时，手到手阻抗为4720Ω，则手到躯干的阻抗为4720/2Ω，双手到躯干的阻抗为：4720/2/2=1180Ω；110V干燥、大的截面时，手到手阻抗为1655Ω，则手到躯干的阻抗为1655/2Ω，一手到一脚的阻抗为：1655*0.8Ω；躯干到一脚的阻抗为：1655*0.8-1655/2=496Ω，躯干到双脚的阻抗为：496/2=248Ω则：双手到双脚的阻抗为：1180+248=1428Ω依据附录D式IT=UT/ZT=110/1428=0.077A=77mAB选项合格【18-2-A-2】某配电柜未做辅助等电位联结，电源由变电所低压柜直接馈出，线路长258m，相线导体截面35mm2，保护导体截面16mm2，负荷有固定式、移动式或手持式设备。
由配电柜馈出单相照明线路导体截面采用2.5mm2，若照明线路距配电柜30m处灯具发生接地故障，忽略低压柜至总等电位联结一小段的电缆阻抗，阻抗计算按近似导线直流电阻值，导体⁄，计算配电柜至变电所总等电位联结保护导体的阻抗是下列哪项电阻率取0.0172 ·mm2m数值？并判断其是否满足规范要求。
A、0.2774 ，不满足规范要求B、0.2774 ，满足规范要求C、0.127 ，不满足规范要求D、0.127 ，满足规范要求张工培训答案【A】解答过程：依据题干，可知配电柜至总等电位之间的阻抗为16mm2导体的阻抗R=ρL/s=0.0172*258/16=0.2774Ω依据GB50054-2011 5.2.10式（5.2.10）ZL≤50Zs/U0，式中，U0为220V，Zs为接地故障回路的阻抗。
Zs=R35+R2.5+R2.5+R16=0.0172（258/35+30/2.5+30/2.5+258/16）=0.8169ΩZL≤50Zs/U0=50*0.8169/220=0.1857Ω0.2774>0.1857,故不满足要求，只有A选项合格。
【18-2-A-3】变电所至传达室有一段较远配电线路长250m，相线导体截面25mm2，保护导体截面16mm2，导体电阻率取0.0172 ·mm2m⁄，采用速断整定250A电子脱扣器断路器间接接触防护，瞬时脱扣器动作误差系数取1.1，断路器动作系数取1.2，近似计算最小接地电流是下列哪项数值？并校验该值的保护灵敏系数是否满足规范要求。
A、266A，不满足规范要求B、341A，不满足规范要求C、460A，满足规范要求D、589A，满足规范要求张工培训答案【A】解答过程：依据《工业与民用供配电设计手册》第四版11.2-6公式I d=0.8×220×251.5×0.0172×(1:2516)×250=266A250×1.1×1.2=330>266不符合断路器脱扣要求【18-2-A-4】爆炸性环境2区内照明单相支路断路器长延时过电流脱扣器整定电流16A，照明线路采用BYJ−450/750V铜芯绝缘导线穿镀锌钢管SC敷设，计算导管截面占空比不超过30%，穿管导线敷设环境载流量选择见下表，计算选择照明敷设线路是下列哪项值？A、BYJ−3×2.5，SC15B、BY1−3×2.5，SC20C、BYJ−3×4，SC15D、BYJ−3×4，SC20张工培训答案【D】解答过程：依据GB 50058-2014 5.4.1-6-1）、表5.4.1-2，导体载流量=16*1.25=20A依据题干表格，至少选择4mm2的电缆，答案在C、D之间。
导线外径5mm，3芯截面积=3*3.14*（5/2）2=58.875mm2要求占空比不超过30%，则钢管截面积应大于：58.875/30%=196.25mm2196.25mm2的钢管的外径为：2*√（196.25/3.14）=15.8mm，需要SC20，只有D选项合格。
【18-2-A-5】屋顶水箱设超高水位浮球液位传感器，开关信号采用2×1.5mm 2控制线路敷设至控制箱，2芯控制线路电容0.3μF km ⁄、电压降29V ·km ⁄，控制电路AC24V 继电器额定功率1.6VA ，计算控制线路最大允许的长度是下列哪项数值？ A 、55m B 、104m C 、1.24km D 、4.63km 张工培训答案【C 】海涛解析 解答过程：依据《工业与民用供配电设计手册》第四版12.1-7 12.1-8 L=500× 1.60.3×242=4.63kmL=0.1×24229×1.6=1.24 km 二者取最小选C【题6-10】某新建35/10kV 变电站，两回电源可并列运行，其系统接线如下图所示，已知参数均列在图上，采用标幺值法计算，不计各元件电阻，忽略未知阻抗，汽轮发电机相关数据参见《工业与民用供配电设计手册》（第四版），请回答下列问题，并列出解答过程。
【18-2-A-6】假设断路器QF1闭合、QF5断开，d1点发生三相短路时，该点的短路电流初始值及短路容量最接近下列哪组数值？ A 、9.76kA ，177.37MVA B 、10.32kA ，187.59MVA C 、12.43kA ，225.99MVA D 、15.12kA ，274.94MVA 张工培训答案【A 】解析过程：依据《工业与民用供配电设计手册》第四版P280表4.6-2;P281表4.6-3 P284式4.6-12；式4.6-13X S ∗=S b S S ′′=100500=0.2 X ∗=X ∙S b U b 2=0.12×5×100372=0.044X T ∗=U KN %100∙S b S NT =8100×10025=0.32 I K ′′=I b X ∗C = 5.50.2+0.044+0.32=9.76kA S K =S b X ∗C =1000.2+0.044+0.32=177.37MVA【18-2-A-7】假设断路器QF2闭合、QF5断开，d2点发生三相短路时，该点的短路电流初始值及短路容量最接近下列哪组数值？A 、4.53kA ，82.18MVAB 、6.22kA ，113.15MVAC 、7.16kA ，130.24MVAD 、7.78kA ，141.49MVA 张工培训答案【D 】解析过程：依据《工业与民用供配电设计手册》第四版P280表4.6-2；P281表4.6-3；P289式4.6-18；P290表4.6-6X d∗=Xd%100∙S b S NG =14100×10025/0.8=0.448 X T ∗=U KN %100∙S b S NT =8100×10025=0.32 查表用电抗 X C =X ∗C ∙S NG S b=(0.32+0.448)×250.8⁄100=0.24查表4.6-6：t =0时I ∗=4.526I K ′′=I ∗S √3U b =4.52625/0.8√3×10.5=7.78kAS K =√3U b ∙I K′′=√3×10.5×7.78=141.49MVA【18-2-A-8】假设断路器QF1~QF5闭合，两路电源同时运行。
当d3点发生三相短路故障时，地区电网电源提供的短路电流交流分量初始有效值为12kA 不衰减，直流分量衰减时间常数为30；发电机电源提供的短路电流交流分量初始有效值为6kA 不衰减，直流分量衰减时间常数为60。
请计算断路器QF6的额定关合电流最小值最接近下列哪项数值？ A 、16.54kA B 、32.25kA C 、34.50kA D 、48.79kA张工培训答案【D 】 解析过程：依据《工业与民用供配电设计手册》第四版P300式4.6-21 DL/T 5222-2005 9.2.6条附录F ∙3（1）电网短路电流峰值系数K P1=1+e;0.01Tf=1+e;0.0130/314=1.9 （2）发电机短路电流峰值系数K P2=1+e;0.01Tf=1+e;0.0160/314=1.95（3）断路器Q 6的额定关合电流I =√2∙K P1∙I K1+√2K P2∙I K2=√2×1.9×12+√2×1.95×6=48.79k【18-2-A-9】当断路器QF1~QF4闭合，QF5断开时，10kV 1#母线三相短路电流初始值为9kA ，10kV 2#母线三相短路电流初始值为6kA 。
若在变压器T3高压侧安装电流速断保护，请计算电流速断保护装置一次动作电流及灵敏系数为下列哪组数值？（可靠系数取1.3） A 、1.39kA ，3.75 B 、1.45kA ，3.58 C 、2.41kA ，2.17 D 、2.85kA ，1.82 张工培训答案【B 】 解答过程：依据《工业与民用供配电设计手册》第四版P520表7.2-3；P304式4.6-41；P280表4.6-3（1）计算最大运行方式下变压器低压侧三相短路电流 S Q ′′=(9+6)×√3×10.5=272.8MVA S SCB;max =11272.8+6100×1.25=19.36MVI ZKmax′′=√3×0.4=27.93k（2）I OP =K ra ∙I ZKmax ′′/n T =1.3×27.93/(10/0.4)=1.45k（3）K sen =I IIQmin ′′/I OP =6×0.866/1.45=3.58【18-2-A-10】当断路器QF5断开时，10kV 1#母线三相短路电流初始值为9kA 。
2013年注册电气工程师（供配电）案例分析试题（上午卷）.doc

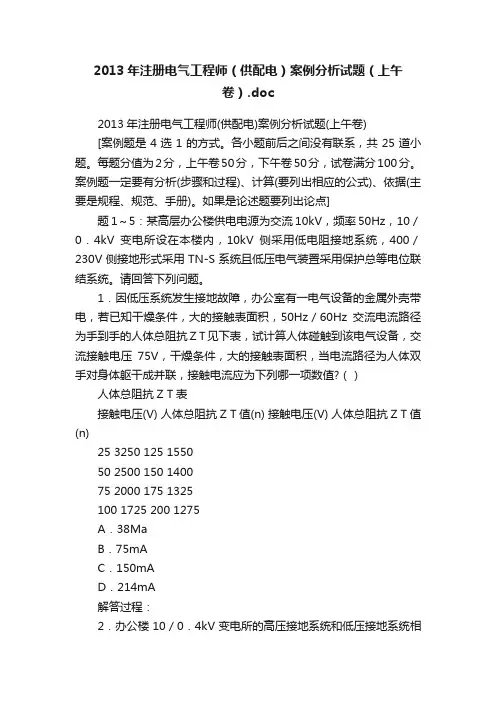

2013年注册电气工程师（供配电）案例分析试题（上午卷）.doc2013年注册电气工程师(供配电)案例分析试题(上午卷)[案例题是4选1的方式。
各小题前后之间没有联系，共25道小题。
每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)。
如果是论述题要列出论点]题1～5：某高层办公楼供电电源为交流10kV，频率50Hz，10／0．4kV变电所设在本楼内，10kV侧采用低电阻接地系统，400／230V侧接地形式采用TN-S系统且低压电气装置采用保护总等电位联结系统。
请回答下列问题。
1．因低压系统发生接地故障，办公室有一电气设备的金属外壳带电，若已知干燥条件，大的接触表面积，50Hz／60Hz交流电流路径为手到手的人体总阻抗Z T见下表，试计算人体碰触到该电气设备，交流接触电压75V，干燥条件，大的接触表面积，当电流路径为人体双手对身体躯干成并联，接触电流应为下列哪一项数值?（）人体总阻抗Z T表接触电压(V) 人体总阻抗Z T值(n) 接触电压(V) 人体总阻抗Z T值(n)25 3250 125 155050 2500 150 140075 2000 175 1325100 1725 200 1275A．38MaB．75mAC．150mAD．214mA解答过程：2．办公楼10／0．4kV变电所的高压接地系统和低压接地系统相互连接，变电所的接地电阻为3．2Ω，若变电所10kV高压侧发生单相接地故障，测得故障电流为150A，在故障持续时间内低压系统线导体与变电所低压设备外露可导电部分之问的工频应力电压为下列哪一项数值?（）A．110VB．220VC．480VD．700V解答过程：3．办公楼内一台风机采用交联铜芯电缆YJV-0．6／1kV-3×25+1×16配电，该风机采用断路器的短路保护兼作单相接地故障保护，已知该配电线路保护断路器之前系统的相保电阻为65mΩ，相保电抗为40mΩ，保证断路器在5s内自动切断故障回路的动作电流为1．62kA，线路单位长度阻抗值见下表，若不计该配电网络保护开关之后线路的电抗和接地故障点的阻抗，该配电线路长度不能超过下列哪～项数值?（）A．12mB．24mC．33mD．48m解答过程：4．楼内某办公室配电箱配电给除湿机，除湿机为三相负载，功率为15kW，保证间接接触保护电器在规定时问内切断故障回路的动作电流为756A，为降低除湿机发生接地故障时与邻近暖气片之间的接触电压，在该办公室设置局部等电位联结，计算该配电箱除湿机供电线路中PE线的电阻值最大不应超过下列哪一项数值?（）A．66mΩB．86mΩC．146mΩD．291mΩ解答过程：5．该办公楼电源10kV侧采用低电阻接地系统，10／0．4kV变电站接地网地表层的土壤电阻率P=200Ω·m，若表层衰减系数C s=0．86，接地故障电流的持续时间t=0．5s，当10kV 高压电气装置发生单相接地故障时，变电站接地装置的接触电位差不应超过下列哪一项数值?（）A．59VB．250VC．287VD．416V解答过程：题6～10：某省会城市综合体项目，地上4栋一类高层建筑，地下室连成一体，总建筑面积280301m2，建筑面积分配见下表，设置10kV配电站一座。
2020年注册电气工程师(供配电)案例分析答案网友版
式 1.9-3：Wy 8760avPc 8760 0.14 (11.016 48.64 918.05) 1199058(kWh)
5. 答案：[ C ] 解答过程：依据 GB50038-2005
2020 年度全国注册电气工程师（供配电）执业资格考试专业案例试卷 第 1 页 共 11 页
表 7.2.4 战时一级负荷： P1 4 2+10 0.9+4 3 0.8= 26.6(kW )
2020 年度全国注册电气工程师（供配电）执业资格考试专业案例解析
上午专业案例题（共 25 题，每题 2 分） 题 1～5：负荷计算 1. 答案：[ D ]
解答过程：依据 JGJ16-2008 附录 A，该五星级酒店为一类高层建筑，客房照明非一类负荷。 2. 答案：[ B ]
解答过程：依据《工业与民用配电设计手册》第四版 P20、P21 相关公式。
电抗器额定电流： IN
1.2INT
1.2 20 3 10.5
1.32(kA)
式 5.7-11
xN
%
(
Ij
I
k
X*
j
)
INU j I jU N
100%
(
Ij
I
k
Ij Ik1
)
INU j I jU N
100%
(
1 Ik
1 Ik1
)
INU UN
j
100%
(115
1 25
)
1.32 10.5 10
100%
17. 答案：[ B ]
解答过程：GB 50057-2010 式 4.2.4-6：
Iimp
0.5I nm
0.5 150 4 4
2016年供配电案例解析

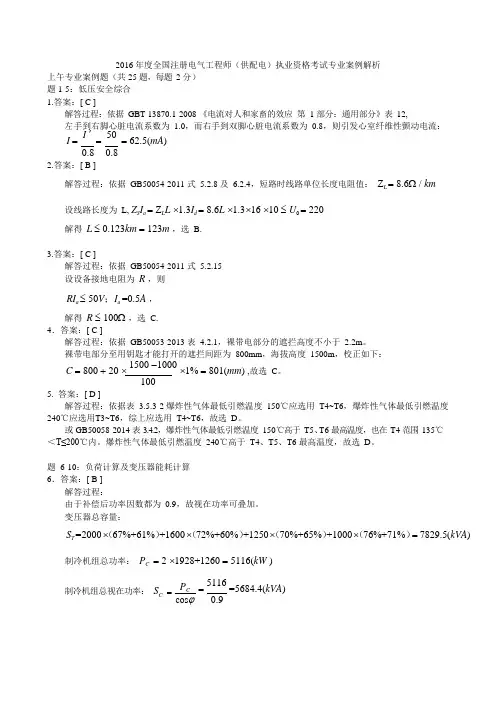

2016 年度全国注册电气工程师（供配电）执业资格考试专业案例解析上午专业案例题（共 25 题，每题 2 分） 题 1-5：低压安全综合 1.答案：[ C ]解答过程：依据 GBT 13870.1-2008 《电流对人和家畜的效应 第 1 部分：通用部分》表 12,左手到右脚心脏电流系数为 1.0，而右手到双脚心脏电流系数为 0.8，则引发心室纤维性颤动电流：I = I ' = 50= 62.5(mA )0.8 0.82.答案：[ B ]解答过程：依据 GB50054-2011 式 5.2.8 及 6.2.4，短路时线路单位长度电阻值： Z L = 8.6Ω / km设线路长度为 L, Z S I a = Z L L ⨯1.3I d = 8.6L ⨯1.3⨯16 ⨯10 ≤ U 0 = 220 解得 L ≤ 0.123km = 123m ，选 B.3.答案：[ C ]解答过程：依据 GB50054-2011 式 5.2.15 设设备接地电阻为 R ，则RI a ≤ 50V ；I a =0.5A ，解得 R ≤ 100Ω ，选 C. 4．答案：[ C ]解答过程：依据 GB50053-2013 表 4.2.1，裸带电部分的遮拦高度不小于 2.2m 。
裸带电部分至用钥匙才能打开的遮拦间距为 800mm ，海拔高度 1500m ，校正如下：C = 800 + 20 ⨯1500 -1000 ⨯1% = 801(mm ) ,故选 C 。
1005. 答案：[ D ]解答过程：依据表 3.5.3-2 爆炸性气体最低引燃温度 150℃应选用 T4~T6，爆炸性气体最低引燃温度240℃应选用T3~T6，综上应选用 T4~T6，故选 D 。
或 GB50058-2014 表 3.4.2，爆炸性气体最低引燃温度 150℃高于 T5、T6 最高温度，也在 T4 范围 135℃ ＜T≤200℃内。
爆炸性气体最低引燃温度 240℃高于 T4、T5、T6 最高温度，故选 D 。
2007年注册电气工程师(供配电)考试案例真题(上午卷)

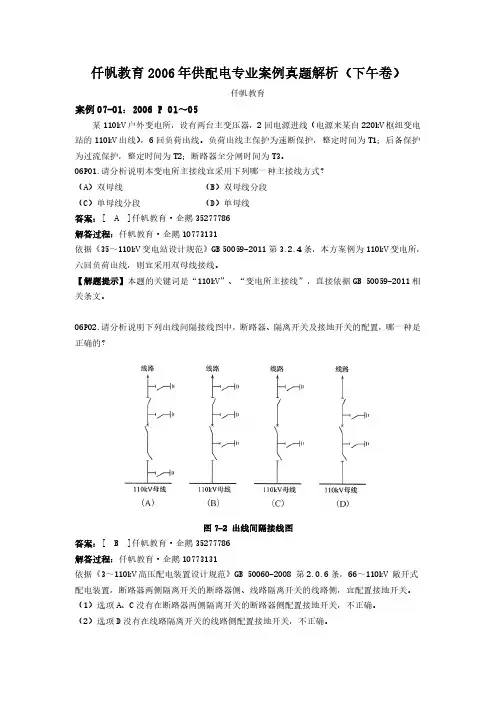

仟帆教育2006年供配电专业案例真题解析（下午卷）仟帆教育案例07-01：2006P01～05某110kV户外变电所，设有两台主变压器，2回电源进线（电源来某自220kV枢纽变电站的110kV出线），6回负荷出线。
负荷出线主保护为速断保护，整定时间为T1；后备保护为过流保护，整定时间为T2；断路器全分闸时间为T3。
06P01.请分析说明本变电所主接线宜采用下列哪一种主接线方式？（A）双母线（B）双母线分段（C）单母线分段（D）单母线答案：[A]仟帆教育·企鹅35277786解答过程：仟帆教育·企鹅10773131依据《35～110kV变电站设计规范》GB50059-2011第3.2.4条，本方案例为110kV变电所，六回负荷出线，则宜采用双母线接线。
【解题提示】本题的关键词是“110kV”、“变电所主接线”，直接依据GB50059-2011相关条文。
06P02.请分析说明下列出线间隔接线图中，断路器、隔离开关及接地开关的配置，哪一种是正确的？图7-2出线间隔接线图答案：[B]仟帆教育·企鹅35277786解答过程：仟帆教育·企鹅10773131依据《3～110kV高压配电装置设计规范》GB50060-2008第2.0.6条，66～110kV敞开式配电装置，断路器两侧隔离开关的断路器侧、线路隔离开关的线路侧，宜配置接地开关。
（1）选项A、C没有在断路器两侧隔离开关的断路器侧配置接地开关，不正确。
（2）选项D没有在线路隔离开关的线路侧配置接地开关，不正确。
（3）选项B符合规范要求，正确。
【解题提示】本题关键词是“110kV”、“断路器、隔离开关及接地开关的配置”，据此定位到规范GB50060-2008。
本题关键是正确理解规范，可能有人会觉得按2.0.7母线也应有接地开关，但这题是说的出线间隔。
06P03.请说明在负荷出线回路导体选择时，验算导体的短路热效应的计算时间应采用下列哪项？（A）T1+T2+T3（B）T1+T2（C）T2+T3（D）T1+T3答案：[C]仟帆教育·企鹅35277786解答过程：仟帆教育·企鹅10773131依据《3～110kV高压配电装置设计规范》GB50060-2008第4.1.4条，对于导体，宜采用主保护+相应断路器开断时间，主保护有死区时，可采用对该死区起作用的后备保护动作时间加相应的断路器开断时间。
2011年注册电气工程师考试(供配电)专业案例解析
希望供配电专业群的全体考友努力学习，在 2014 年的供配电专业考试中取得好成绩。 希望我们的群 77192223 越办越好。感谢众多群友长久以来对群主的信任与支持。
3．车间C电源线路为截面185mm2架空线路，在高峰负荷期间负荷约2000kW，功率因数为0.7 左右（滞后），车间C高压母线电压偏差变化范围为-2%～-7%。为改善车间C用电设备供电质 量和节省电耗，说明下列技术措施中哪项是最有效的？
√
√ . 5.5 ；
∗∗
. ..
15.15
【点评】本题给出正常运行方式为分列运行可以理解为 110KV 和变压器均分列。如果 把桥形理解为并列而只是变压器分列则答案为 B。计算并不难，主要看理解。什么是分列运 行。
请通过计算分析回答下列问题，并列出解答过程： 1．在最大负荷时，主变压器负载率为84%，负载功率因数0.92。请问110/10kV变压器电压损 失为下列哪项数值？
（A）2.97% （B）3.03% （C）5.64% （D）6.32% 答案：【 A 】供配电专业群77192223 解答过程：《工业与民用配电设计手册》第 3 版 254 页式 6-6
∗∑
0.5
110/10.5 变压器阻抗（标幺值）为：
% ∗
0.4
110kV 侧短路容量为 2000MVA，系统阻抗（标幺值）为：
∗
0.05
110kV 线路阻抗为： ∗ 0.5 0.4 0.05
∗
⇒
∗
0.05 0.05
6.6125
6.6125 0.4 16.53 题干已知：110kV 电源线路电抗值为 0.4Ω/km 【点评】计算过程较繁杂，但思路应该清楚：系统阻抗、线路阻抗、变压器阻抗、总阻 抗。 5． B车间10kV室外配电装置裸带电部分与用工具才能打开的栅栏之间的最小电气安全净距 为下列哪一项？ （A）875mm （B）950mm （C）952mm （D）960mm 答案：【 D 】供配电专业群77192223 解答过程：GB50053-94 第 4.2.1 条
[工程类试卷]2011年注册电气工程师供配电(专业案例)上午真题试卷及答案与解析
![[工程类试卷]2011年注册电气工程师供配电(专业案例)上午真题试卷及答案与解析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/65d5f595c77da26925c5b038.webp)
2011年注册电气工程师供配电（专业案例）上午真题试卷及答案与解析一、案例分析题每题的备选答案中，只有一个是符合题目要求的。
0 某电力用户设有110／10kV变电站一座和若干10kV车间变电所，用户所处海拔高度1500m，其供电系统图和已知条件如下图。
1)110kV线路电源侧短路容量为2000MV.A。
2)110kV线路电源电抗值为0．4Ω／km。
3)110／10kV变电站10kV母线短路容量为200MV.A。
4)110／10kV变电站主变容量20MV.A，短路电抗8％，短路损耗90kW，主变压器二侧额定电压分别为110kV、10．5kV。
5)110／10kV变电站主变压器采用有载调压。
6)车间A设有大容量谐波源，其7次谐波电流折算到10kV 侧为33A。
请回答下列问题。
1 最大负荷时，主变压器负载率为84％，功率因数0．92，请问110／10．5kV变压器电压损失为下列哪个数值?( )（A）2．97％（B）3．03％（C）5．64％（D）6．32％2 计算车间A的7次谐波电流在110／10kV变电站10kV母线造成的7次谐波电压含有率为下列哪个数值?( )（A）2．1（B）2．0（C）2．5％（D）3．0％3 车间C电源线路为截面185mm2架空线路，在高峰期间负荷为2000kW，功率因数0．7左右(滞后)，车间C高压母线电压偏差变化范围-2％～-7％，为改善车间C 用电设备供电质量和节省电耗，请说明下列的技术措施中哪一项是最有效的?( )（A）向车间C供电的电源线路改用大截面导线（B）提高车间C的功率因数到0．95（C）减少车间C电源线路的谐波电流（D）加大110／10kV母线短路容量4 计算该110／10kV变电站的110kV供电线路长度大约为下列哪个数值?( )（A）149km（B）33km（C）17km（D）0．13km5 B车间10kV室外配电装置裸带电部分与用工具才能打开的栅栏之间的最小电气安全净距为下列哪个数值?( )（A）875mm（B）950mm（C）952mm（D）960mm5 某车间工段用电设备的额定参数及使用情况见下表：请回答下列问题。
2009年注册电气工程师(供配电)案例分析试题(上午卷).doc
2009年注册电气工程师(供配电)案例分析试题(上午卷)(上午卷)[案例题是4选1的方式，各小题前后之间没有联系。
共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点]题1～5：在一住宅单元楼内以单相220V、TN-C-S系统供电，单元楼内PE干线的阻抗值32mΩ，PE分支干线的阻抗值37mQ，重复接地电阻值Ra为10Ω，以及故障电流值I d为900A，请回答下列问题。
1．如右图所示，楼内设有以点画线表示的总等电位联结MEB，试求在用电设备C发生图示的碰外壳接地故障时，用电设备金属外壳上的预期接触电压值U f是多少?（）A．36VB．62VC．29VD．88V解答过程：2．如右图所示，在该楼层内做虚线所示的局部(辅助)等电位联结LEB，试求这种情况下用电设备C发生图示的碰外壳接地故障时，用电设备金属外壳上的预期接地电压值U f是多少?（）A．33VB．88VC．42VD．24V解答过程：3．在建筑物的浴室内有一台用电设备的电源经一接线盒从浴室外的末端配电箱引来，电路各PE线的阻抗值如下图所示。
在设计安装中将局部等电位LEB联结到浴室外末端配电箱的PE母排，如虚线所示的dc线段，而断开bd连线。
当用电设备发生碰外壳接地故障时，故障电流I d为600A，故障设备的预期接触电压U f为下列哪一项数值?（）A．24VB．35VC．18VD．32V解答过程：4．接问题3，在设计安装中局部等电位联结LEB不接向浴室外末端配电箱而改接至浴室内接线盒(b处)，即连接db线段。
发生同样接地故障时设备的预期接触电压U f为下列哪一项数值?（）A．8．4VB．12VC．10．5VD．18V解答过程：5．如果用电没备安装在浴室的0区内，下列哪·项供电措施是正确的?（）A．由隔离变压器供电B．由标称电压为12V的安全特低电压供电C．由动作电流不大于30mA的剩余电流动作保护进行供电D．由安装在0、1、2内的电源接线盒的线路供电解答过程：题6～10：地处西南某企业35kV电力用户具有若干1okV变电所。
2023年注册电气工程师(供配电)《专业知识考试(上)》真题及答案解析完整版_2
2023年注册电气工程师（供配电）《专业知识考试（上）》真题及答案解析【完整版】一、单项选择题（共40题，每题1分。
每题的备选项中只有1个最符合题意）1.关于负荷分级的规定，下列那项是正确的？（）A.当主体建筑中有大量一级负荷时，确保其正常运行的空调设备宜为一级负荷B.住宅小区换热站的用电负荷可为三级负荷C.室外消防用水量为251∕s的仓库，其消防负荷应按二级负荷供电D.重要电信机房的交流电源，其负荷级别应不低于该建筑中最高等级的用电负荷【参考答案】D【参考解析】A项，根据《民用建筑电气设计标准》（GB51348—2019）第3.2.4条规定，当主体建筑中有一级负荷中的特别重要负荷时，确保其正常运行的空调设备宜为一级负荷；当主体建筑中有大量一级负荷时，确保其正常运行的空调设备宜为二级负荷。
B项，根据《民用建筑电气设计标准》（GB51348-2019）第3.2.6条规定，住宅小区的给水泵房、供暖锅炉房及换热站的用电负荷不应低于二级。
C项，根据《建筑设计防火规范》（GB50016—2014）（2018年版）第10.1.2条第1款规定，室外消防用水量大于301∕s的厂房（仓库）为二级负荷。
D项，根据《民用建筑电气设计标准》（GB51348—2019）第3.2.5条规定，重要电信机房的交流电源，其负荷级别应不低于该建筑中最高等级的用电负荷。
2.在设计供配电系统时，下列说法正确的是（）oA.一级负荷，应按一个电源系统检修时，另一个电源又发生故障进行设计B.需要两回电源线路的用户，应采用同级电压供电C.同时供电的3路供配电线路中，当有一路中断供电时，另2路线路应能满足全部负荷的供电要求D.供电网络中独立于正常电源的专用馈电线路可作为应急电源【参考答案】D【参考解析】依据GB51348-2019第3.2.8条，一级负荷应由双重电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。
A错误。
依据GB51348—2019第3.3.5条，需要双重电源供电的用电单位，宜采用同级电压供电。
注册电气工程师专业考试(供配电专业)案例分析上午模拟1_真题(含答案与解析)-交互
注册电气工程师专业考试(供配电专业)案例分析上午模拟1 (总分50, 做题时间180分钟)一、案例分析题 按照利用系数法进行某车间的用电负荷计算，已知数据见下表。
用电设备组设备功率/kW单台 台数 ∑P e重型机床 40 20 15 12 1 95 一般机床4～10 50 255风机和水泵75 37 18.52 21298 3～7.5 10 49负载持续率40%的起重机 负载持续率25%的起重机 **12241. 根据上述已知数据，起重机的单台设备功率应为多少?______ •**，6kW • **，12kW • **，8kW**，8kWABCDA依据《工业与民用配电设计手册》(第三版)，起重机的设备功率按式(1-2)计算。
[*]2. 根据上述已知数据，用公式[*]计算，用电设备有效台数约为多少?______•** • ** •****ABCDD按已知数据和1的结果，计算见下表。
用电设备组设备功率/kW[*] 单台台数∑Pe重型机床40 201512195 2625一般机床**(4～10)50 225 1301风机水泵753718.5224298 15357**(3～7.5) 10 49 240起重机1862460 792电力合计757 20315用电设备的有效台数：[*]3. 根据上述已知数据，用公式[*]计算，用电设备有效台数约为多少?______•**•**•****ABC DC本题最大的单台设备功率为75kW。
用电设备的有效台数：nyx=∑Pe/0.5P1emax=2∑Pe/P1emax=2×757/75=20.2。
4. 根据上述已知数据，该车间的平均利用系数约为多少?______•**•**•****A B C DD依据《工业与民用配电设计手册》(第三版)，平均功率按式(1-12)、式(1-13)计算，计算功率按式(1-21)～式(1-23)计算，见下表。
用电设备组名称设备功率Pe/kW利用系数K1cosφ tanφ平均功率计算功率Pav/kW Qav/kvar Sc/kV·A重型机床95** ** **15 23一般机床255** ** **31 53风机、水泵347** ** **278 208起重机60** ** **9 16合计757**333 300乘上最大系数：Km=1.1计算结果757 Pc=366 Qc=330 4715. 假定最大系数取1.1，则该车间计算负荷(最大负荷)的视在功率约为多少?______•**·A•**·A•**·A**·AA B C DB计算负荷(最大负荷)的视在功率为471kV·A。
注册电气工程师(供配电)考试专业知识(上午)真题
公式的要求，且不应大于 荷？（分数： 1.00） 2018 年注册电气工程师（供配电）考试专业知识（上午）真题（ 总分： 100.00 ，做题时间： 240 分钟 ）一、单项选择题 （总题数： 40，分数： 40.00）1. 低电阻接地系统的高压配电电气装置，其保护接地的接地电阻应符合下列哪项 下列哪项数值？（分数： 1.00 ） A. R W 2000/IG , 10Q B. R W 2000/IG , 4Q V C. R W 120/IG , 4Q D. R W 50/IG , 1Q 解析：2. 直流负荷按性质可分为经常负荷、事故负荷和冲击负荷，下列哪项不是经常负 A. 连续运行的直流电动机 B. 热工动力负荷 V C. 逆变器D. 电气控制、保护装置等 解析： 3.配电设计中，计算负荷的持续时间应取导体发热时间常数的几倍？（分数： 1.00） A. 1 倍 B. 2 倍 C. 3 倍 V D. 4 倍 解析： 4.某学校教室长9.0m,宽7.4m ，灯具安装高度离地2.60m ，离工作面高度1.85m ,则该教室的室形指数为下列哪项数值？（分数： 1.00） A. 1.6 B. 1.9 C. 2.2 V D. 3.2 解析：5.已知同步发电机额定容量为 25MVA 超瞬态电抗百分值 Xd"=12.5%,标称电压为10kV,则超瞬态电抗有名值最接近下列哪项数值？（分数： 1.00） A. 0.55 Q B. 5.5 Q C. 55Q V D. 550Q 解析：6.10kV 电能计量应采用下列哪一级精度的有功电能表？（分数： 1.00） A. 0.2S B. 0.5S VC. 1.0D. 2.0解析：7. 继电保护和自动装置的设计应满足下列哪一项要求？（分数：1.00 ）A. 可靠性、经济性、灵敏性、速动性B. 可靠性、选择性、灵敏性、速动性VC. 可靠性、选择性、合理性、速动性D. 可靠性、选择性、灵敏性、安全性解析：8. 当10/0.4kV 变压器向电动机供电时，全压直接经常起动的笼型电动机功率不应大于电源变压器容量的百分数是多少？（分数： 1.00 ）A. 15%B. 20% VC. 25%D. 30%解析：9. 在系统接地型式为TN 及TT 的低压电网中，当选用YynO 接线组别的三相变压器时，其由单相不平衡负荷引起中性线电流不得超过低压绕组额定电流的多少（百分数表示），且其一相的电流在满载时不得超过额定电流的多少（百分数表示）？（分数： 1.00 ）A. 15%，60%B . 20%，80%C. 25%，100% VD. 30%，120%解析：10. 在爆炸性粉尘环境内，下列关于插座安装的论述哪一项是错误的？（分数： 1.00 ）A. 不应安装插座VB. 应尽量减少插座的安装数量C. 插座开口一面应朝下，且与垂直面的角度不应大于D. 宜布置在爆炸性粉尘不易积聚的地点解析：11. 某IT 系统额定电压为380V, 系统中安装的绝缘监测电器的测试电压和绝缘电阻的整定值，下列哪一项满足规范要求？（分数： 1.00 ）A. 测试电压应为250V，绝缘电阻整定值应低于0.5M QB. 测试电压应为500V，绝缘电阻整定值应低于0.5M Q VC. 测试电压应为250V，绝缘电阻整定值应低于 1.0M QD. 测试电压应为1000V，绝缘电阻整定值应低于 1.0M Q解析：12. 变电所的系统标称电压为35kV，配电装置中采用的高压真空断路器的额定电压，下列哪一项是最适宜的？（分数： 1.00 ）A. 35.0kVB. 37.0kVC. 38.5kVD. 40.5kV V解析：13. 关于无人值班变电站直流系统中蓄电池组容量选择的描述，下列哪一项是正确的？（分数：1.00）控制火灾报警控制器实现 制器控制消防联动控制器实现 控制器联动应急照明集中电源和照明配电箱联动控制消防联动控项不满足规范的要求？（分规定？（分数： 1.00 ）A. 满足事故停电 1 小时内正常分合闸的放电容量B. 满足全站事故停电 1 小时的放电容量C. 满足事故停电 2 小时内正常分合闸的放电容量D. 满足全站事故停电2小时的放电容量 V 解析：14. 建筑中消防应急照明和疏散指示的联动控制设计， 根据规范的规定， 下列 哪项是正确的？ （分数：1.00 ）A. 集中控制型消防应急照明和疏散指示系统，应由应急照明控制器联动B. 集中电源集中控制型消防应急照明和疏散指示系统，应由应急照明控C. 集中电源非集中控制型消防应急照明和疏散指示系统，应由消防联动 应急照明分配电装置实现 VD. 自带电源非集中控制型消防应急照明和疏散指示系统，应由消防应急 制器实现 解析：15. 有线电视的卫星电视接收系统设计时，对卫星接收站站址的选择，下列哪 数：1.00 ）A. 应远离高压线和飞机主航道B. 应考虑风沙、尘埃及腐蚀性气体等环境污染因素C. 宜选择在周围无微波站和雷达站等干扰源处，并应避开同频干扰D. 卫星信号接收方向应保证卫星接收天线接收面 1/3 无遮挡 V 解析： 16. 视频显示系统的工作环境以及设备部件和材料选择，下列哪项符合规范的 A. LCD 视频显示系统的室内工作环境温度应为 0〜40C LCD 、PDF 视频显示系统的室外工作环境温度应为-40〜55'C VC. LED 视频显示系统的室外工作环境温度应为 -40? 55CD. 系统采用设备和部件的模拟视频输入和输出阻抗以及同轴电缆的特 性阻抗均为 100解析：17. 实测用电设备端子电压偏差如下，下列哪项不满足规范的要求？（分数： 1.00） A. 电动机： 3%B. 一般工作场所照明： +5%C. 道路照明： -7%D. 应急照明： +7% V 解析：18. 在两个防雷区的界面上进行防雷设计时，下面哪项目不符合规范的规定？（分数： 1.00）A. 在两个防雷区的界面上宜将所有通过界面的金属物做等电位连接B. 当线路能承受所发生的电涌电压时，电涌保护器应安装在路进线处C. 线路的金属保护层宜首先于界面处做等电位连接 VD. 线路的屏蔽层宜首先于界面处做一次等电位连接 解析：19. 在室内照明设计中， 按规范规定， 下列哪个场所宜选用 3300〜5300K 的相关色 温的光源？ （分数： 1.00 ） A. 病房 B. 教室 V C. 酒吧 D. 客房 解析：20.20kV 及以下变配电所设计选择配电变压器，下述哪项措施能节约电缆和减少 能源损耗？（分数： 1.00 ）A. 动力和照明不共用变压器B. 设置2台变压器互为备用VC. 低压为0.4kV 的单台变压器的容量不宜大于1250kVAD. 选用Dyn11 接线组别变压器解析：21. 在一般照明设计中，宜选用下列哪种灯具？（分数： 1.00 ）A. 荧光高压汞灯B. 卤钨灯C. 大于25W 的荧光灯VD. 小于25W 的荧光灯解析：22. 用户端供配电系统设计中，下列哪项设计满足供电要求？（分数：1.00 ）A. —级负荷采用专用电缆供电B. 二级负荷由两回线路供电VC. 选择阻燃型10kV 高压电缆在城市交通隧道内敷设D. 消防设备配电箱不必独立设置解析：23. 当lOOOkVA变压器负荷率w 85%寸，概略计算变压器中的无功功率损耗占计算负荷的百分比为下列哪项数值？（分数： 1.00）A. 1%B. 2%C. 3%D. 5% V解析：24. 建筑照明设计中，下列哪项是灯具效能的单位？（分数： 1.OO）A.cd/m2B. lm/SrC. lm/W VD.W/m2解析：25. 关于接闪器的描述，下列哪一项是错误的？（分数：1.OO）A. 接闪杆杆长Im 以下时，圆钢不应小于12mm钢管不应20mmB. 接闪杆的接闪端宜做成半球状，其最小弯曲半径宜为 3.8 mm,最大宜为12.7mm VC. 当独立烟囱上采用热镀锌接闪环时，其圆钢直径不应小于12mm;扁钢截面不应小于100mm2,其厚度不应小于4mmD.架空接闪线和接闪网宜采用截面不小于50mm2热镀锌钢绞线或铜绞线解析：26. 同级电压线路相互交叉或与较低电压线路、通信线路交叉时的两交叉线路异线间或上方线路导线与下方线路地线的最小垂直距离，不得小于下列哪一项数值？（分数： 1.00 ）A. 6 、10kV,2mB. 20~110kV,3mC. 220kV,4mD. 330kV,6m V解析：27. 供配电系统设计规范规定，允许低压供配电级数是多少?（分数：1.00）A. —级负荷低压供配电级数不宜多于一级B. 二级负荷低压供配电级数不宜多于两级C. 三级负荷低压供配电级数不宜多于三级D. 负荷分级无关，低压供配电级数不宜多于三级V解析：28.lOkV 配电室，采用移开式高压开关柜背对背双排布置，其最小操作通道最小应为哪项数值？（分数：1.00 ）A. 单手车长度+1200mm VB. 双手车长度+900mmC. 双手车长度+1200mmD. 2000mm解析：29. 考虑到电网电压降低及计算偏差，则设计可采用的交流电动机最大转矩Mmax 为下列哪一项？（分数：1.00 ）A. 0.95MmaxB. 0.9MmaxC. 0.85MmaxD. 0.75Mmax V解析：30. 某低压配电室，配电室长度为9m关于该配电室的布置，下列哪一项描述不符合规范的规定？（分数: 1.00 ）A. 配电室应设置两个出口，并宜布置在配电室两侧B. 配电室的门应向外开启C. 配电室内的电缆沟，应采取防水和排水措施D. 电室的地面宜与本层地面平齐V解析:31. 关于35kV 变电站的布置，下列哪项不符合规范的规定？（分数: 1.00 ）A. 变电站主变压器布置除应满足运输方便外，并应布置在运行噪声对周边环境影响较小的位置B. 变电站内为满足消防要求的主要道路宽度应为3.5m VC. 屋外变电站实体围墙不应低于 2.2mD. 电缆沟的沟底纵坡不宜小于0.5%解析:32. 在均衡充电运行情况下，关于直流母线电压的描述，下列哪一项不符合规范的规定？（分数: 1.00 ）B. 专供控制负荷直流电源系统，直流母线电压不应高于直流电源系统标称电压的110%C. 专供动力负荷的直流电源系统，直流母线电压不应高于直流电源系统标称D. 对控制负荷和动力合并供电的直流电源系统，直流母线电压不应高于直流解析：电压的112.5%电源系统标称电压110%33. 埋入土壤中与低压电气装置的接地装置连接的接地导体（线）在既无机械损最小截面积为下列哪项数值？（分数： 1.00）伤保护又无腐蚀保护时的A.铜： 2.5mm2, 钢：10mm2B.铜：16mm2, 钢：16mm2C.铜：25mm2, 钢：50mm2D.铜：40mm2, 钢：60mm2 解析：34. 交流电力电子开关保护电器，当过电流倍数为1.2 时，动作时间应为下列哪项数值？（分数：1.00 ）A. 5minB. 10minC. 15minD. 20min V 解析：35. 已知地区10kV电网电抗标么值X*c=0.5，经8km架空线路送至某厂，每千米线路电抗标么值X*1=0.4, 电网基准容量为100MVA若不考虑线路电阻，则线路末端的三相短路电流为下列哪项数值？（分数：1.00）A. 1.16kAB. 1.49kA VC. 2.12kAD. 2.32kA解析：36. 油浸式电抗器装设下列哪项保护时，应带延时动作于跳闸？（分数： 1.00）A. 瓦斯保护B. 电流速断保护C. 过电流保护VD. 过负荷保护解析：37. 为了改善用电设备端子电压偏差, 电网有载调压宜采用逆调压，调压的范围哪项符合规范的规定？（分数： 1.00 ）A. 110kV 以上的电网：额定电压的0~+3%B. 35kV 及以上的电网：额定电压的0~+5% VC. 0.4kV 以上的电网: 额定电压的0~+7%D. 照明负荷专用低压网络：额定电压的-10〜+5%解析：38. 在建筑照明设计中，作业面临近周围照度可低于作业面照度，规范规定作业面邻近周围是指作业面外宽度不小于下列哪项数值的区域？（分数： 1.00）A. 0.5m VB. 1.0mC. 1.5mD. 2.0m解析：39. 各类防雷建筑物应设内部防雷装置，在建筑物的地下室或地面层处，下列哪项物体不应与防雷装置做防雷等电位连接？（分数： 1.00）A. 建筑物金属体B. 金属装置C. 建筑物内系统D. 进出建筑物的所有管线V解析：40. 气体绝缘金属封闭开关设备区域专用接地网与变电站总接地网的连接线，不应小于几根，连接线截面的热稳定校验电流，应按单相接地故障时最大不对称电流有效值的百分之多少取值。
