同步发电机原理结构
3）机座：焊接结构，与铁芯外圆间有通风道， 两者间常设有隔振系统，以降低噪音及机械 疲劳。 4）端盖：封盖，同时构成完整的通风系统 2、转子： 1）铁芯：整个钢锭锻制成
2）励磁绕组：扁铜线绕成的同心线圈，匝间绝 缘使用云母带包扎或垫环氧酚醛玻璃布板 固定：槽内——用非磁性高强度的硬铝槽楔 端部—— 护环：套紧端部 中心环：支持护环并防绕组轴向移 动 3）阻尼绕组：大型电机在极靴上安装的短路绕 组 作用：抑制振荡，提高发电机不对称负荷运 行的能力 4）集电环、风扇
“同步”的第一层含义：发电机频率与转速 严格遵守以上关系f=np/60 第二层含义：发电机带载后，电枢电流建 立定子电枢磁场，当电枢磁场与转子主磁 极磁场同向、同速旋转时的状态称为~。 分类
按原动机分：汽轮机、水轮机、风力、燃汽轮 等 按转子结构：隐极、凸极 按安装方式：立式、卧式 冷却方式：内冷、外冷 冷却介质：空气、氢气、水等
13.2 基本结构
一、汽轮发电机： 隐极式 一般为卧式、细长形、 转速高 1、定子 1）定子铁芯：0.35~0.5mm厚冷轧硅钢片、每3~6cm为 一段（便于散热） 小电机的冲片为圆形 、大中型电机冲片由扇形拼成圆 形，两端用非磁性材料制成压板（减少端部漏磁及其 引起的涡流发热），压紧铁芯冲片，铁芯整体用定位 筋固定在机座上。见P94图6——5
一、工作原理： 旋转电枢式：小容量 旋转磁极式：高电压、大容量 结构：定子：三相对称交流绕组（空间互差 120度电角度） 转子：主磁极 （由直流励磁电流建立）
N
+
S
转子转一周/秒——感应电势变化一个周期/秒——转速越 快——单位时间内变化的周期（频率）越多：f∝n/S P=1时，转一周/秒，电动势变化一个周期/秒；P=2时转一 周/秒，电动势变化两个周期/秒——P∝f ∴f=np/60——转速的单位：转/分钟、而频率单位：周期/ 秒 即当电源的频率一定时，发电机的转速与磁极对数成反比。
Biblioteka 铭牌： 1、型号： 拼音+数字 电机名称 （前两个表示类型，后一个冷却 方式）额定功率（MW）+磁极个数 例 QFSN （S水、N内冷） QFQ （Q氢外冷） QFN（N氢内冷） TS （同步、水轮发电机） 2、PN（或SN）：允许最大输出 KW、MW 3、UN、IN 4、cosΦN：IN时的cosΦ 5、UfN、IFn 6、nN
复习
结合结构试述异步电动机的原理 异步电动机的工作绕组及磁场位置
13。1 同步发电机原理
主要内容
同步发电机的原理 同步发电机的分类 同步发电机的基本结构
问题一：电网需要发电机发什么样的 电能？
三相对称 正弦波形 额定电压 50HZ
问题二：发电机如何发出这样的电能？
发电机原理 导体——三相对称交流绕组 切割——原动机转速 磁力线——励磁电流建立磁场 三要素对电能的各项指标的影响：
作业：见课后
2）定子绕组： 材料：外冷——多股绝缘扁铜线绕制成线圈 后，包扎环氧粉云母热弹性绝缘。 内冷——多股实心及空心扁铜线 排放位置：槽内换位（以减少漏磁通引起的 股线间电位差） 固定： 槽内：槽楔 端部：用绝缘绑带绑扎在非磁性钢制的端箍 及绝缘架上，或用绝缘压板紧固在绝缘支架 上，必须牢固，防止突然短路时发生有害变 形。
二、水轮发电机 低速、大容量——凸极 冲击式水轮机驱动时——隐极
N
S
N
S
+
根据轴承的位置 悬式：中、高速电 机 伞式：低速大容量 定子：与隐极机相似 转子： 励磁绕组为集中式绕组 轴承：导轴承（悬式一般有两个、伞 式一般只有一个） 推力轴承——承力轴承
小 结
同步的意义 与异步机的区别 同步机的分类及应用 发电机原理中的三要素在同步机中的位置
同步发电机基本工作原理及运行特性
同步发电机基本工作原理及运行特性一、基本工作原理及结构同步发电机是利用电磁感应原理，将机械能转变为电能的装置。
所谓电磁感应就是导体切割磁力线的能产生感应电势，将导体连接成闭合回路，就有电流通过的现象。
导体镶嵌在铁芯的槽里，铁芯是固定不动的称为定于（静子）。
磁极是转动的，称为转子。
它是由励磁绕组和铁芯组成的。
励磁绕组通过滑环与外部励磁回路相连，定子和转子是发电机的基本组成部分。
那么，三相交流电是如何产生的呢？直流电通入转子绕组后，就产生了稳恒的磁场，沿定于铁芯内圆，每相隔120度，分别安放三相绕组A－X、B－Y、C－Z。
当转子被汽轮机拖动以3000r/min旋转时，定子绕组便切割磁力线，产生感应电势，感应电势的方向可由右手定则来确定。
由于转子产生的磁场是旋转磁场，所以定子绕组切割磁力线的方向不断变化，在其中感应的电势方向就不断变化，因而形成交变电势即交流电势。
交流电势的额定频率为f，它决定于发电机的极对数P和转速n，其计算公式为:f=np/60HZ，我国规定交流电的频率为50HZ。
即：p=1，n=3000r/min交流电势的相位关系：转子以3000r/min的转速不停地旋转A、B、C三相绕组先后切割转子磁场的磁力线，所以三相绕组中电势的相位是不同的，因为定子绕组在安放时，空间角度相差120°相序为A－B－C。
何为同步呢？当发电机并列带负荷后，三相绕组中的定子电流（电枢电流）将合成一个旋转磁场，交流磁场与转子同速度，同方向旋转，这就是同步。
二、同步发电机的运行特性同步发电机的运行特性，一般是指发电机的空载特性、短路特性、负载特性、外特性和调整特性等五种。
其中，外特性和调整特性是主要的运行特性，根据这些特性，运行人员可以判断发电机的运行状态是否正常，以便及时调整，保证高质量安全发电。
而空载特性、短路特性、负载特性则是检验发电机基本性能的特性，用于测量，计算发电机的各项基本参数。
1、外特性所谓外特性，就是励磁电流、转速、功率因数为常数的条件下，负荷变化时发电机端电压U的变化曲线。
同步发电机的基本工作原理和结构
8/16/2015
临沂电力学校
5
同步发电机的主要构成部件包括两大部分：定子 （工作时不运动部分）和转子（工作时转动部分）。 定子部分主要有：定子铁心（硅钢片叠成），其 内表面开槽用于嵌放定子绕组；定子三相对称绕组， 用于切割磁场感应电动势，将动能转换成电能。
转子部分主要有：转子铁心及磁极；转子绕组（ 也称为励磁绕组），用于通过直流电流（励磁电流） 形成恒定磁场。 对照原理结构图，说明同步发电机的工作过程： 电生磁：转子绕组通直流电流后产生恒定磁场。 磁生电：该恒定磁场在原动机带动下旋转，切割 定子上的三相对称绕组，在定子绕组上产生感应电动 势，在其引出端就有了三相对称交流电压输出。
相关部件的散热（冷却）方式：通过空气、水、 氢气等冷却介质进行冷却。
8/16/2015
临沂电力学校
14
第二节 同步发电机的基本结构 目前电力系统中的发电机主要有两大类：汽轮发 电机和水轮发电机，这两类发电机的工作原理是一样 的，不同的是在工作过程中一类是高转速发电机，一 类是低转速发电机，这使其结构有一点不同。 一、汽轮发电机的基本结构 汽轮发电机是在高转速下工作，定子结构与水轮 发电机是一样的，其转子采用隐极式结构，直径小、 轴向尺寸长，全为卧式布置，理由——
推力轴 承 上机 架 转子
转子
下机架
8/1Байду номын сангаас/2015
推力轴承
悬式
临沂电力学校
伞式
28
水轮发电机组也有采用卧式机组形式的，主要用 于高水头、小流量的小型机组，这样可降低整个厂房 的修建高度，从而降低修建成本。如青城电站——
8/16/2015
临沂电力学校
29
第三节 三相同步发电机的励磁方式 从原理分析已知，同步发电机运行时必须在转子 绕组中通入直流电流建立磁场，这个电流就叫励磁电 流。我们把供给励磁电流的电源及其附属设备（励磁 调节器、灭磁装置）统称为励磁系统。 获取励磁电流的方式有多种，在实际应用中常用 的有以下几种： 一、直流励磁机励磁系统 直流励磁机励磁系统的构成见下图示：
三相同步发电机的基本工作原理
极，由原动机拖动旋转，使转子转速达到同步转速后，在气隙中形 成一个旋转磁场。由于三相定子绕组是在空间相隔120°电角度的 对称绕组，切割旋转磁场的磁力线后，分别在U 相、V 相和W 相 定子绕组上，感应出大小相等、相位上互差120°电角度的三相交 流感应电动势，如果气隙中的磁场按正弦规律分布，则三相定子绕 组中感应电动势也是按正弦规律变化，其表达式为：
三峡电站厂房内景图片
三相定子绕组中感应电动势变化频率与同步发电机转子磁极对 数和转速有关。其关系式为：
三相同步电机
同步发电机的工作原理图
三相同步电机
三、汽轮发电机和水轮发电机简介
汽轮发电机的转子
水轮发电机的转子
运行中的汽轮发电机
运行中的水轮发电机
三相同步电机
三相同步电机
三峡水电机组
正在吊装的三峡电站水轮发电机组转子图片
三相同步电机
§ 三相同步发电机的基本工作原理
一、三相同步发电机的基本结构
三相同步发电机由定子和转子两部分组 成。
三相同步发电机定子也称为电枢，主要 由定子铁心、定子绕组、机座、端盖和轴承 部件组成。
同步电机的外形结构
三相同步发电机的转子主要由转子铁心、励磁绕组、集电环、 风扇和转轴等组成。
三相同步电机
《同步发电机》课件
清洁保养
保持同步发电机的清洁 ，定期进行保养，如更 换润滑油、清洗空气过
滤器等。
故障处理
及时发现并处理同步发 电机运行中的故障，防
止设备损坏。
记录管理
建立并维护同步发电机 的运行记录，以便对设
备进行跟踪和管理。
04
同步发电机的故障诊断 与处理
同步发电机常见故障类型
机械故障
包括转子、定子、轴承等部件的故障 ，如转子不平衡、轴承磨损等。
03
对于热故障，可能需要 加强冷却系统或调整负 载以降低温度。
04
对于控制和保护系统故 障，可能需要修复或更 换失灵的调节器或保护 装置。
05
同步发电机的未来发展 与展望
同步发电机技术发展趋势
01
02
03
高效能化
随着技术的不断进步，同 步发电机在材料、设计和 制造方面将更加高效，提 高发电效率和降低能耗。
电气故障
包括定子绕组、转子绕组、励磁系统 等部分的故障，如匝间短路、励磁绕 组开路等。
热故障
由于发电机过热引起的故障，如定子 绕组过热、轴承过热等。
控制和保护系统故障
包括励磁调节器、控制系统等部分的 故障，如调节器失灵、保护装置误动 作等。
度监测
通过监测发电机的振动和声音，可以发现 机械和电气故障。
同步发电机的应用场景
水力发电
核能发电
利用水轮机带动同步发电机转动，将 水能转换为电能，广泛应用于水电站 。
利用核反应堆产生的热能驱动汽轮机 ，进而带动同步发电机转动，将核能 转换为电能，广泛应用于核电站。
火力发电
利用汽轮机带动同步发电机转动，将 热能转换为电能，广泛应用于火电站 。

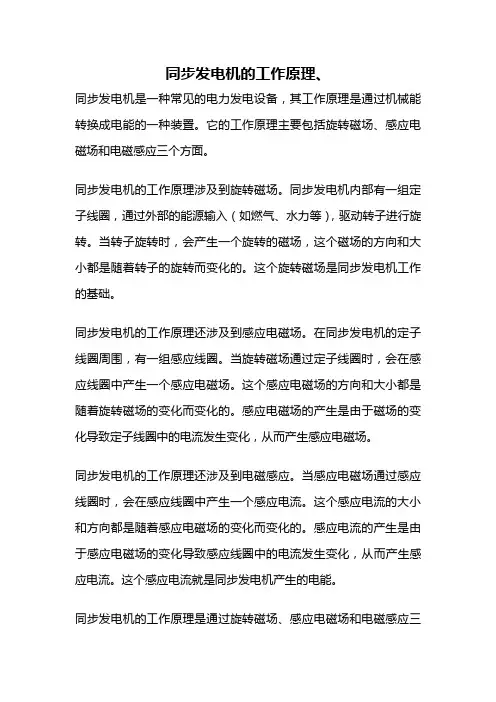

同步发电机的工作原理、
同步发电机的工作原理、
同步发电机是一种常见的电力发电设备，其工作原理是通过机械能转换成电能的一种装置。
它的工作原理主要包括旋转磁场、感应电磁场和电磁感应三个方面。
同步发电机的工作原理涉及到旋转磁场。
同步发电机内部有一组定子线圈，通过外部的能源输入（如燃气、水力等），驱动转子进行旋转。
当转子旋转时，会产生一个旋转的磁场，这个磁场的方向和大小都是随着转子的旋转而变化的。
这个旋转磁场是同步发电机工作的基础。
同步发电机的工作原理还涉及到感应电磁场。
在同步发电机的定子线圈周围，有一组感应线圈。
当旋转磁场通过定子线圈时，会在感应线圈中产生一个感应电磁场。
这个感应电磁场的方向和大小都是随着旋转磁场的变化而变化的。
感应电磁场的产生是由于磁场的变化导致定子线圈中的电流发生变化，从而产生感应电磁场。
同步发电机的工作原理还涉及到电磁感应。
当感应电磁场通过感应线圈时，会在感应线圈中产生一个感应电流。
这个感应电流的大小和方向都是随着感应电磁场的变化而变化的。
感应电流的产生是由于感应电磁场的变化导致感应线圈中的电流发生变化，从而产生感应电流。
这个感应电流就是同步发电机产生的电能。
同步发电机的工作原理是通过旋转磁场、感应电磁场和电磁感应三
个方面相互作用，将机械能转换成电能。
通过外部能源的驱动，同步发电机内部的转子旋转产生旋转磁场，旋转磁场通过定子线圈产生感应电磁场，感应电磁场通过感应线圈产生感应电流，从而产生电能。
同步发电机的工作原理是电力发电系统中的重要组成部分，它的稳定运行对于保障电力供应具有重要意义。
三相同步发电机的结构和工作原理
发电机通常由定子、转子、端盖及轴承等部件构成。
定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。
转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。
由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势。
发电机曲轴带动发电机的转子，利用“电磁感应”原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。
主磁场的建立：励磁绕组通入直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。
载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。
切割运动：引擎曲轴拖动转子旋转（给电球输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。
交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。
通过接线端子引出，接在回路中，便产生了电流。
励磁机整流器 转子 定子AVR (自动电压调节器)风扇 飞轮连接盘出线端子向同步发电机的转子励磁绕组供给励磁电流的整套装置叫做励磁系统。
励磁系统是同步发电机的重要组成部分。
转子的励磁绕组通入直流电流，产生接近于正弦分布磁场（称为转子磁场），其有效励磁磁通与静止的电枢绕组相交链。
转子旋转时，转子磁场随同一起旋转、每转一周，磁力线顺序切割定子的每相绕组，在三相定子绕组内感应出三相交流电势。
发电机带对称负载运行时，三相电枢电流合成产生一个同步转速的旋转磁场。
定子磁场和转子磁场相互作用，会产生制动转矩。
从引擎输入的机械转矩克服制动转矩而作功。
发电机可发出有功功率和无功功率。
转子磁场的强弱直接影响定子绕组的电压，所以，调发电机端电压或调发电机的无功功率必须调节转子电流。
发电机的有功功率和无功功率几何相加之和称为视在功率。
有功功率和视在功率之比称为发电机的功率因数，发电机的额定功率因数一般为0.8。
永磁同步发电机工作原理
永磁同步发电机工作原理
永磁同步发电机（Permanent Magnet Synchronous Generator，PMSG）是一种利用磁场相互作用产生电能的发电机。
其工作
原理可以简单描述如下：
1. 永磁体：PMSG中有一个或多个磁铁或永磁体，它们产生一个强大的恒定磁场。
这个磁场通常由稀土磁体（如钕铁硼磁体）产生。
2. 定子：PMSG的定子类似于其他发电机中的定子，它包含一组固定的线圈，通电后会产生磁场。
这个定子磁场是通过外部电源或其他电力设备提供的。
3. 转子：PMSG的转子由一个或多个线圈组成，这些线圈和永磁体之间有一定的间隙。
当定子产生的磁场发生变化时，会在转子上产生感应电动势。
4. 变频器：PMSG通常与一个变频器连接，变频器用于控制电机的转速和输出电压。
变频器接收来自转子的感应电动势，并将其转换为交流电。
5. 发电过程：当定子通电时，产生的磁场会在转子上引起磁场变化，从而在转子上感应出电动势。
根据法拉第电磁感应定律，这个电动势会导致电流在转子线圈中流动，从而产生电功率。
同时，变频器将输出的交流电转换为所需的频率和电压。
6. 电能输出：通过控制永磁体和定子的电流，可以调节转子上
产生的磁场强度，进而控制发电机的输出功率。
这样，PMSG 就可以根据实际需求产生所需的电能，并将其输出到电网或用于其他电力设备。
总的来说，永磁同步发电机通过永磁体和定子的相互作用，利用磁场变化产生电动势，并通过变频器将其转换为交流电。
这个发电过程可根据需求进行调节，使其具有高效性和可控性。
同步电机的基本工作原理与结构_图文
额定运行时加在 在额定运行状
三相定子绕组上 态下三相定子
的线电压。
绕组的线电流
对同步发电机额定值.之间关系为：
６.2 同步发电机的空载运行
同步发电机被原动机拖动到同步转速，励磁绕组中通入直流 电流 ，定子绕组开路的运行称为空载运行。 电磁关系：
空载电动势 大小：
空载特性：
此种情况下
---直轴分量 ---交轴分量
--直轴同步电抗 --交轴同步电抗
分别表征在对称负载下，单位直轴或 交轴三相电流产生的总电枢磁场在电 枢每一相绕组中感应的电动势。
二、凸极同步发电机的相量图 作图步骤
6.4.2隐极同步发电机的电动势方程、相量图和等效电路
一、电动势方程
电磁关系：
令
电动势平衡方程
不计磁路饱和时有下列关系
--同步电抗
称为“V”形
曲线。
对于一个给定的有功功率输出就有一条V形曲线，有功功率 越大，曲线向上移，因此可是以得到一簇“V”形曲线。
６.6 同步电动机和同步调相机
6.6.1 同步电动机
一、同步电机的可逆原理
同步电机的运行是可逆 的，既可以用作发电机，还 可以用作电动机。
同步电机运行于发电 机状态时，如图所示。
转子
C A
定子绕组
B
机械端口 电端口 定子铁心
返回
返回
1、汽轮发电机结构 （1）定子铁心
返回
1、汽 轮发电 机结构
返回
2、水轮发电机结构
(1)立式水轮发电机
(2)卧式水轮发电机
2、水轮发电机结构转子结构
10000kW水轮机转子
1.发电环节——各种电机 引进600MW汽轮发电机
国产300MW汽轮发电机
同步电机原理和结构
6018.1同步电机原理和结构1 •同步发电机原理简述（1）结构模型：同步发电机和其它类型的旋转电机一样， 由固定的定子和可旋转的转子两大部分组成。
最常用的转场式同步电机的定子铁心的内圆均匀分布着定子槽，槽内嵌放着按一定规律排 列的三相对称交流绕组。
这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁 心和电枢绕组。
转子铁心上装有制成一定形状的成对磁极，磁极上绕有励磁绕组，通以直 流电流时，将会在电机的气隙中形成极性相间的分布磁场，称为励磁磁场（也称主磁场、转子磁场）。
除了转场式同步电机外， 还有转枢 式同步发电机，其磁极安装于定子上，而交流 绕组分布于转子表面的槽内，这种同步电机的 转子充当了电枢。
图 8-1-1给出了典型的转场 式同步发电机的结构模型。
图中用 AX 、BY ， CZ 共3个在空间错开120°电角度分布的线 圈代表三相对称交流绕组。
（2 ）工作原理同步电机电枢绕组是三相对称交流绕组，当 原动拖动转子旋转时，通入三相对称电流后，会产生高速旋转磁场，随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场），会在其中感应出大小和方向按周期性变化的交变电势，每相感应电势的有效值为， E o = 4.44fN ① f k w（ 8-1-1 ）式中f ――电源频率；①f ――每极平均磁通； N ——绕组总导体数；k w ---------------- 绕组系数；E 0是由励磁绕组产生的磁通 ①f 在电枢绕组中感应而得，称为 励磁电势（也称主电势、 空载电势、转子电势）。
由于三相电枢绕组在空间分布的对称性，决定了三相绕组中的感应 电势将在的时间上呈现出对称性，即在时间相位上相互错开 1/3周期。
通过绕组的出线端将三相感应电势引出后可以作为交流电源。
可见，同步发电机可以将原动机提供给转子的 旋转机械能转化为三相对称的交变电能。
感应电势的频率决定于同步电机的转速 n 和极对数p ,即同步电机图8-1-1 同步电机结构模型2供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值， 这就要求发电机的频率应该和电网的频率一致。
同步电机的基本工作原理与结构讲课文档
二、同步电机的分类 按运行方式，同步电机分发电机、电动机和调相机。
按结构型式，同步电机分旋转电枢式和旋转磁极式。
旋转磁极式同步电机按磁极形状，又分隐极式和凸极式两种。
按原动机类别,同步电机分为汽轮发电机、水轮发电机和柴油发电机等。
汽轮发电机一般作成隐极式，现代汽轮发电机均为2极，转速为3000转/分 钟，水轮发电机采用凸极式，极数多，转速低。 同步电动机、柴油发电机和调相机一般作成凸极式。
等效电路
相量图
根据相量图可求出
E 0U c o s R a I2 U sin X tI2
arctanXtIUsin RaIUcos
现在三十三页，总共七十二页。
当忽略电枢回路电阻时得到的等效电路称为简化等效电 路,对应的相量图称为简化相量图
思
考
分别作出汽轮同步发电机带阻性、
题
纯感性、纯容性、电感性、电容性负载
角为 900 d轴
900
Fa
N
S
电枢反应性质：
Ff
U1
既有交轴,还有直轴
去磁电枢反应
V轴
U2
W2 V1
W轴
现在二十四页，总共七十二页。
此种情况下
I Id Iq I d I sin Iq I cos
---直轴分量 Id与E0成900 ---交轴分量 Iq与E0同相位
F a F ad F aq F a d F a s i n ---直轴分量电流产生的合成磁动势 F a q F a c o s ---交轴分量电流产生的合成磁动势
现在十七页，总共七十二页。
额定容SN量 额定功PN率
指电机额定运行时，输出功率的保证值。同步发电机是指输出的 额定视在功率或有功功率，单位是KVA或KW。电动机额定容量是 指额定条件下转轴上输出的机械功率，单位是KW。调相机用KVA 或Kvar表示。
