柱子平法知识
柱平法识图基础知识
（3）柱子根部箍筋加密区图
柱子中间部位箍筋加密区
柱子顶部箍筋加密区
（4）抗震柱纵向钢筋连接
1）.要点讲搭接(实用于计算工程造 价中旳工程量计算) 2）. 机械连接和焊接一般了解（实 用于指导工程施工）自修 最底层柱子纵向钢筋连接构造 中间层柱子纵向钢筋连接构造 顶层柱子纵向钢筋连接构造
底层柱子纵筋搭接位置构造要求
柱子纵筋预留钢筋
柱子纵筋预留钢筋图（箍筋摆放）
柱子电渣压力焊示意
中间层柱子纵筋留插头位置
中间层柱子纵筋留插头位置放大图
（5）受拉钢筋最小锚固长度：
La
抗震受拉钢筋最小锚固长度：
Lea
上述内容： 详见03101-1第33到34页
La
受拉钢筋最小锚固长度与哪些 原因有关：
1）钢筋种类 2）钢筋直径 3）强度等级
（1）同一编号柱中选择多种截面标注 几何参数等详见：03G101-1，旳第10 页
示例1：列表法（柱平面图）
看懂图表必备知识： （1）箍筋类型图
旳意义
（2）上述箍筋表达旳意义：钢筋直 径10mm,钢筋间距、箍筋加密区 100mm和非加密区200mm 柱子箍筋加密旳一般要求怎样？ 柱子下部加密区旳一般要求 柱子中部加密区旳一般要求
纵向钢筋机械锚固
三、墙梁编号（由墙梁类型代号和序号）
示例
剪力墙梁表达例
剪力墙身表
剪力墙竖向留筋图片
剪力墙暗柱绑轧
剪力墙暗柱和墙一起绑轧图片
作业：
1.请按照所学内容，模仿 03G101-1第10页柱表编写： Z14旳柱表（参照结施-4）
谢 谢 观 看！
5）写明贯穿钢筋接头方式
6)详图有多种选择时注明哪种选择用于 哪个部位
什么是柱平法.doc
什么是柱平法【学员问题】：什么是柱平法？【解答】柱平法1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积bh，梁钢筋总截面为梁有效截面面积bh0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
（3）水平段钢筋0.45lae，垂直段钢筋15lae，达不到以上要求时，将钢筋调细（等面积代换钢筋）。
（4）保护层保护的是一个面、一条线，不保护一个点。
要让所有的钢筋都完成混凝土的360○包裹。
2、钢筋疑问：（1）钢筋需搭接在箍筋非加密区，在全高加密的情况下可以突破上述规定，避开两端、在中间区可以连接。
柱筋焊接时两根钢筋级差不超两级，若级差超过两级可等截面代换。
（2）两根钢筋交叉时允许两根钢筋紧挨在一起，因为紧挨在一起的是点，握裹考虑的是线和面。
（3）柱冒顶时钢筋直接通上去，若柱顶没有梁，则12d弯折也不要。
柱钢筋收边尽量采用b图节点样式，往外侧收边，减少柱内钢筋拥挤程度，柱钢筋有效封边即可。
（4）柱箍筋复合方式很合理，任何一个局部重叠的部位钢筋均不超过两层，尽可能减少了两根钢筋并排出现的概率和长度。
因为两根钢筋并排出现时，两根钢筋之间存在一道暗缝，存在隐患，混凝土也无法做到对钢筋的360○握裹。
柱箍筋首先由一个最大的箍筋包起来，其余可以全部用拉筋，必须拉住主筋和纵筋。
（5）拉筋和单肢箍筋的概念不同，没必要勾住所有（纵向、横向）的钢筋，而拉筋则必须勾住所有钢筋。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
柱平法施工图识读
325 325
基础底板 1.2
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
11
六、柱平法施工图旳识读要点
识读原则：先校对平面，后校对构件；先阅读各 构件，再查阅节点与连接。
1）阅读构造设计阐明中旳有关内容 2）检验各柱旳平面布置与定位尺寸。 3）从图中及表中逐一检验柱旳编号、起止标高、
4 20
150
例3：LФ10@100／200，表达采用螺旋C箍筋21 44..25 ，4-.04.7003 HPB235级钢筋，直径是10mm，加密区间--距12 44..55 --49..5033
为100mm非加密区为200mm。 325 325
基础底板 1.2
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
8
梁上柱1 250*300
一侧中部筋 4根20
框架柱1 650*600
角筋4根22
全部纵筋 22根22
9
五、柱平法施工图截面注写方式要求
对全部柱编号，从相同编号旳柱中选择一种 截面，按另一种百分比原位放大绘制柱截面配 筋图，并在配筋图上依次注明编号、截面尺寸、 角筋或全部纵筋(当纵筋采用一种直径且能够 图示清楚时)及箍筋旳详细数值(与梁箍筋注写 方式相同)。当纵筋采用两种直径时，必须再 注写截面各边中部筋旳详细数值（对称配筋旳 矩形截面柱，可仅注写一侧中部筋）。
在平法施工图中，应在图纸上注明涉及地下和 地上各层旳构造层楼（地）面标高、构造层标高及 相应旳构造层号，并在图中用粗线表达出该平法施 工图要体现旳柱、墙或梁 。
构造层楼面标高是指将建筑图中旳各层地面和 楼面标高值扣除建筑面层及垫层厚度后旳标高，构 造层号应与建筑楼层号相应一致。
柱子平法总结
保护层厚度:是以混凝土标号>C25为基准编制的，当标号不大于C25时，厚度增加5。

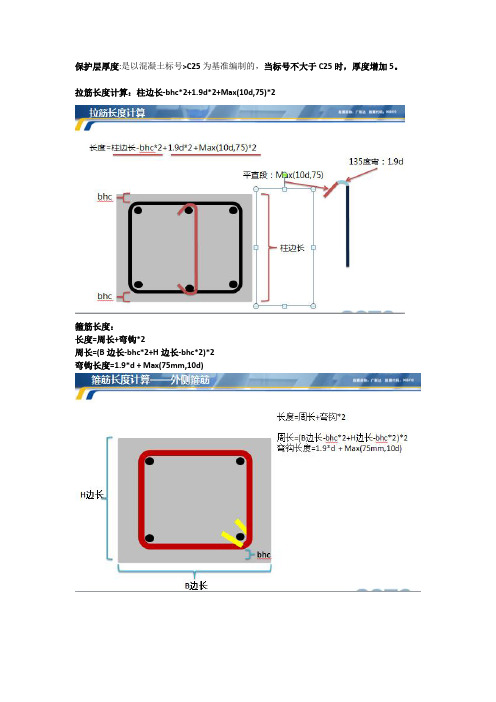

拉筋长度计算：柱边长-bhc*2+1.9d*2+Max(10d,75)*2
箍筋长度：
长度=周长+弯钩*2
周长=(B边长-bhc*2+H边长-bhc*2)*2
弯钩长度=1.9*d + Max(75mm,10d)
锚固长度
平法图集一53页。
掌握Lab、Labe、ζa、ζaE、La、LaE的含义
掌握La、LaE的换算方法
Lab（基本锚固长度）
Labe（抗震基本锚固长度）
ζa（关于直径的修正系数）
ζaE（关于抗震的锚固修正系数）
La(受拉钢筋锚固长度)=Lab*ζa
Lae（抗震锚固长度）=La*ζaE= Lab*ζa*ζaE。
需要信息：混凝土标号，钢筋种类，直径，抗震等级。
柱子
钢筋布置：
Hn柱子的净高：
柱子钢筋长度=基础插筋长度+中间层纵长度+顶层纵筋长度对于机械连接：
柱基础插筋长度=弯折长度+纵筋插入长度+底部非连接区长度
弯折长度取值：
1、Hj>laE(la) 弯折长度=Max(150,6d)
2、Hj<=laE(la) 弯折长度=15d
纵筋插入长度= Hj-bhc
底部非连接区长度：
•基础上为嵌固部位
取值= Hn/3
•基础上为非嵌固部位
取值=max (Hn/6,Hc(柱大边),500)
基础层箍筋计算：
中间层中部筋
中间层箍筋：
顶层中柱纵筋计算：。
柱平法施工图的识读讲义
线型
实线、虚线、点划线、双点划线等， 用于表示不同的构件和轮廓。
2024/1/27
9
图例与符号
图例
用图形表示某种构件或构造的示例，如钢筋图例、混凝土图例等。
符号
用特定的图形或标记表示某种含义或要求，如标高符号、索引符号等。
2024/1/27
10
03
柱平法施工图的识读方法
2024/1/27
11
定位轴线与编号识别
6
02
柱平法施工图基本构成
2024/1/27
7
图纸幅面与标题栏
2024/1/27
图纸幅面
通常采用A0、A1、A2、A3、A4等五 种幅面，特殊情况下可加长。
标题栏
包含工程名称、图纸名称、图号、比 例、设计者、审核者、批准者等信息 。
8
比例与线型
比例
表示图中尺寸与实际尺寸的比例关系 ，如1:50、1:100等。
与其他图纸的关联
节点详图通常与其他施工图纸（如梁平法施工图、板平法施工图等）存在关联。在识读节点详图时，需 要注意与其他图纸的对应关系，确保施工过程中的准确性和一致性。
14
04
柱平法施工图实例分析
2024/1/27
15
实例一：框架结构柱平法施工图解读
柱截面标注
在平面图中，框架柱的截面尺寸 用b×h表示，其中b为柱截面宽度 ，h为柱截面高度。
2
训练内容
提供实际工程案例，包括建筑、结构、设备等各 专业图纸，要求学员综合运用所学知识进行分析 和解读。
训练方法
3
通过案例分析，让学员了解实际工程中的复杂性 和多样性，提高综合运用能力和解决问题的能力 。
2024/1/27
【平法识图】(1)11G101-1平法标准(柱)
③ 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当 梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另
2.3. 截面注写方式 1）截面注写方式系指在分标准层绘制的柱平面布置图的 柱截面上，分别在同一编号的柱中选择一个截面，以直接 注写截面尺寸和配筋具体数值的方式来表达柱平法施工图 ，如图所示。
2）按表的规定进行编号，从相同编号 的柱中选择一个截面，按另一种比例 原位放大绘制柱截面配筋图，并在各 配筋图上继其编号后再注写截面尺寸 b×h、角筋或全部纵筋（当纵筋采用 一种直径且能够图示清楚时）、箍筋 的具体数值，以及在柱截面配筋图上 标注柱截面与轴线关系的b1、b2
3）在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面 与轴线的关系不同时，可将其编为同一柱号，但此时应在未画配筋的柱 截面上注写该柱截面与轴线关系的具体尺寸。
1
各种箍筋下料长度计算如下： 箍筋长度=2 (b+h) -8保护层-4d +2×1.9d+2max(10d,75) 箍筋长度=2 (b+h) -8保护层-4d +2×11.9d
梁类型 楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁
图 梁的平面注写示例
表
代号 KL WKL KZL L XL
梁编号
序号 ×× ×× ×× ×× ××
跨数及是否带有悬挑 （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B）
柱平法识图基础常识
多与同行交流与讨论
总结词
借助专业工具和软件
详细描述
为了解决识图过程中的问题，可以借助一些专业的工具和 软件。例如，使用CAD软件进行图纸的绘制和编辑、使 用BIM技术进行建筑信息的建模和管理等。这些工具和软 件有助于提高识图的准确性和效率。
05
柱平法识图进阶学习建议
学习建议一：加强基础知识学习
总结词：巩固基础 总结词：系统学习 总结词：理论联系实际
详细描述：在学习柱平法识图过程中，应注重基础知识 的学习，如建筑构造、建筑结构、建筑材料等，为后续 的学习打下坚实的基础。
详细描述：学习柱平法识图需要系统地掌握相关知识点 ，建议按照一定的学习计划，逐步深入学习，避免知识 点的遗漏和混淆。
详细描述：在学习过程中，应注重理论联系实际，通过 实际案例的分析和操作，加深对知识点的理解和掌握。
柱的截面尺寸应满足承载力和刚度的要求，柱的 配筋应满足承载力的要求，柱的连接应满足设计 要求。
板的构造要求
板的厚度应满足承载力和刚度的要求，板的配筋 应满足承载力的要求，板的支座应满足设计要求。
03
柱平法识图实例分析
实例一：基础构造识图
总结词
基础构造是建筑物的重要组成部分，通过柱平法识图可以清晰地了解其结构和设计意图。
问题三：如何解决识图过程中的常见问题？
总结词
提高识图技能
详细描述
与同行进行交流与讨论是解决识图问题的有效途径。通过 与同行交流，可以分享彼此的经验和心得，探讨识图过程 中的难点和疑点，共同提高识图水平。
详细描述
解决识图过程中的问题，需要提高个人的识图技能。通过 学习和实践不断提高自己的识图能力，掌握更多的识图技 巧和方法，有助于更好地解读图纸，避免常见问题的发生 。
平法知识--柱
顶层柱纵筋计算
53
柱
外侧钢筋长度： B+D组合： (1)顶层层高－max{本层楼层净高Hn/6，500， 柱截面长边尺寸}－梁高＋max(1.5labe,梁高 -BHC+15d) (2)顶层层高－max{本层楼层净高Hn/6，500， 柱截面长边尺寸}－梁高＋max(1.5labe,梁高 -BHC+15d)+20d C+D组合： (1)顶层层高－max{本层楼层净高Hn/6，500， 柱截面长边尺寸}－梁高＋1.5labe (2)顶层层高－max{本层楼层净高Hn/6，500， 柱截面长边尺寸}－梁高＋1.5labe+20d
柱基础内箍筋根数
柱插筋保护层厚>5d 柱插筋保护层厚度≤5d
间距≤500，且不 少于两道矩形封闭 箍筋（非复合箍）
间距≤ 10d且≤100mm
间距≤500，且不 少于两道矩形封闭 箍筋（非复合箍）
间距≤ 10d且≤100mm
Max（6d，150） Max（6d，150）
柱插筋在基础中锚固构造一 柱插筋在基础中锚固构造三 hj>LaE(la) hj>LaE(la)
顶层边角柱组合（重点）
C
从梁底算起1.5labE未超过柱内侧边缘
外侧钢筋65%以上伸入梁内长度= 顶层层高-下层上插长度max{Hn/6,500,hc}-梁高+max(1.5labe,梁高BHC+15d)+(20d) 外侧未伸入梁内钢筋长度= 第一排：顶层层高-下层上插长度max{Hn/6,500,hc}-bhc+柱宽-2bhc+8d 第二排：顶层层高-下层上插长度max{Hn/6,500,hc}-bhc+柱宽-2bhc
柱平法总结 (1)
柱平法总结☆柱平法柱平法的类型：列表法、截面法柱平法的内容：平面布置状况、定型（b×h、D）、定位（b1、b2、h1、h2、标高）、纵筋、箍筋一、柱箍筋..1、箍筋的类型及肢数：M×N为竖向（横向排布肢数）×横向（竖向排布肢数）2、箍筋的加密：a)、在柱刚性连接处加密。
梁柱节点处：柱长边、柱净高/6、500三者取大值，或者查表P30柱嵌固部位：柱净高/3刚性地面处：上下各500，参见P30b)、钢筋搭接处c)、特殊情况的加密：参见P30及补充的笔记3、箍筋的基本施工要求：P29、P314、箍筋的数量（估算值）：加密区长度/加密间距+非加密区长度/非加密间距+1+插筋（非复合箍）的箍筋数量（如果有）二、柱纵筋1、柱中部：连接部位：非加密区钢筋搭接：l lE＋0.3l lE＋l lEl lE查表03G101-1的P34（按较小直径）11G101-1的P53（按较小直径）钢筋焊接：间距≥35d且≥500 d按较大直径，不宜超过两个直径级差钢筋机械连接：间距≥35d且≥500上下柱纵筋变数量：多出纵筋向另一侧延伸1.2l aE（从梁顶或底开始锚固）上下柱纵筋变直径：将上部粗钢筋向下延伸至细钢筋一侧连接，连接部位在柱上端下粗上细按正常连接上下柱变截面：能通则通(△/hb≤1/6弯折贯通)；不能贯通则直锚1.2l aE，不能直锚则到顶弯12d；柱外侧变截面时，下柱外侧纵筋到顶后弯锚△+l aE 注：上下柱变混凝土强度时，锚固长度按锚固所在构件的混凝土强度取值2、柱根部插筋：如果没特别说明按柱底部纵筋。
插筋固定在基础地板筋上。
能直锚则直锚l aE到底弯6d 且≥150(部分情况可以仅4角筋到底弯6d)不能直锚则到底弯15d。
柱根部插筋的箍筋：采用非复合箍a）一般箍筋间距≤500，且不少于两道b) 插筋在基础内的上部第一根箍筋距基顶100 c）柱外侧插筋保护层厚度≤5d时，基础里的插筋也要加密。
柱平法识图ppt课件
结构类型判断
根据柱子的形状、尺寸和 配筋等特征，可以判断建 筑物的结构类型，如框架 结构、剪力墙结构等。
荷载传递分析
通过柱平法识图，可以分 析建筑物荷载的传递路径 和方式，以及柱子在荷载 作用下的受力状态。
建筑空间布局规划
柱平法作用
在建筑结构中，柱子承担着重要 的竖向荷载作用，柱平法能够快 速有效地对柱子进行受力分析， 为结构设计提供重要依据。
柱平法识图原理
力学模型简化
变形分析
柱平法将实际的柱子结构简化为理想 的力学模型，如简支梁、悬臂梁等， 便于进行受力分析。
在得到柱子内力的基础上，进一步分 析柱子的变形情况，如挠度、转角等 ，以评估结构的刚度和稳定性。
03
柱平法识图实例分析
实例一：框架结构柱平法识图
01
框架柱类型及标注方法
02
03
04
框架柱纵筋连接构造
框架柱箍筋加密区范围及间距
框架柱节点核心区配筋要求
实例二：剪力墙结构柱平法识图
01
02
03
04
剪力墙柱类型及标注方 法
剪力墙柱纵筋连接构造
剪力墙柱箍筋加密区范 围及间距
剪力墙柱与梁板连接构 造
仔细观察钢筋的配置和连接情况，判断是否存在钢筋的漏配、错配 或连接不当等问题。
观察柱子的混凝土质量
注意观察柱子的混凝土质量，如是否存在蜂窝、麻面、露筋等质量 缺陷，以便及时发现问题并采取措施。
多角度、多层次思考
结合平面图、立面图和剖面图进行综合分析
在识图中，应将平面图、立面图和剖面图结合起来进行综合分析，以便全面了解柱子的构 造和配筋情况。
