怎样用地暖清洗机清洗地暖的操作流程及注意事项
清洗前测堵—停暖时检测方法1、将排污管与污水缓冲器连接2、拆开进水堵头和回水堵头3、接上周波输出管接头和排污管接头4、将自来水连接管一端连接洗衣机水龙头，另一端连接进水堵头上的接头5、排污管连接回水堵头上的接头，关闭所有分路阀阀门6、打开水龙头，打开一路分路阀阀门，缓冲器有水流出，说明此路没有堵死7、再关闭测试好的分路阀，打开第二路依次进行测堵清洗前测堵—供暖时检测方法1、关闭进水总阀和回水总阀2、关闭所有分路阀阀门，打开泄压阀（排气阀）3、拆开回水堵头，接上排污管接头，接上排污管4、打开供热进水总阀，再打开一路分路阀阀门5、观察缓冲器是否有水流出，依次往下测试每路分路管连接清洗操作步骤如下：1、连接油水分离器连接管和油水分离器2、气动连接管连接油水分离器和机器供气入口3、连接自来水连接管：一端接洗衣机龙头，一端接机器供水入口4、连接脉冲管:一端接机器的脉波输出，一端接分水器上的进水堵头接口5、回水堵头接头连接排污管6、打开气泵供气阀门，供水端的水龙头，打开一路分路阀阀门7、机器连接24V电源，将档位调到遥控状态8、按遥控进行周波清洗9、清洗可以一路一路进行清洗，也可以打开多路同时清洗10、清洗结束，关闭水龙头，关闭气泵供气阀阀门11、待油水分离器上的压力指针归零后，关闭脉冲周波12、最后断开电源，解管备用系统清洗操作方法1、连接备用电源2、将供气管连接备用供气入口（其他连接管连接不变）3、按下备用开关按钮分路管连接清洗操作方法1、拆下一路分路管的进水口2、分路地暖管接上脉波输入管接头，再接上奶嘴接头3、分水器上进水端处接上15公分左右的软管4、软管另一端接上排污接头，再接上奶嘴接头5、连接好脉波输出管和排污管6、清洗可以一路一路进行清洗，也可以同时打开多路同时清洗供水口三角阀处连接方法1、若家里没有洗衣机龙头，也可在三角阀处拆开连接清洗2、关闭三角阀，拆开软管3、接上洗衣机龙头的奶嘴接头，连接自来水连接管（其他连接方式不变）注意事项1、压缩机工作时机体温度较高，不要触摸机头，防止烫伤身体；2、各连接部位一定拧紧，防止泄漏；3、排污端一定插入下水道口内，防止排污时污染环境；4、压缩机工作有异常声音时请立即切断电源停机检查；5、脉波发生器如有气、水泄漏请立即停止工作，马上和当地经销商或公司联系进行维修或更换；6、必需等气压表指示针归零，方可拆解供气管；7、清洗主机使用后必需把机器管道中的余水倒出，防止结冰，影响使用；8、带加热除湿款的，请在冻管或受潮时接通电源加热，正常时请勿用，如果机子内爆管，不能接通电源；操作过程中，注意用电安全，防止触电。
地暖清洗机使用方法
地暖清洗机使用方法地暖清洗机是一种专门用于清洗地暖系统的设备，可以有效清除地暖管道内的污垢和杂质，保障地暖系统的正常运行。
下面将详细介绍地暖清洗机的使用方法。
一、准备工作1. 确保地暖系统已关闭并排空，确保系统中没有水。
2. 准备好地暖清洗机、清洗剂和相关工具。
二、连接地暖清洗机1. 将地暖清洗机的进水管连接到冷水管道，确保连接紧固，无漏水现象。
2. 将地暖清洗机的排水管连接到下水管道，确保连接紧固，无漏水现象。
三、添加清洗剂1. 将清洗剂按照说明书的比例加入地暖清洗机的水箱中。
2. 确保清洗剂充分溶解在水中，搅拌均匀。
四、启动地暖清洗机1. 按照地暖清洗机的说明书操作，启动设备。
2. 设置清洗时间和温度，一般建议清洗时间为1-2小时，温度控制在40-60摄氏度之间。
五、清洗地暖系统1. 打开地暖系统的进水阀，使清洗剂进入地暖管道。
2. 打开地暖系统的排水阀，将污水排出。
3. 重复以上步骤，直到排出的水变清为止，表示地暖系统已清洗干净。
六、冲洗地暖系统1. 关闭地暖清洗机，切断电源。
2. 打开地暖系统的进水阀，用清水将地暖管道冲洗干净，确保清洗剂和污垢完全清除。
3. 打开地暖系统的排水阀，将冲洗后的水排出。
七、整理设备1. 关闭地暖系统的进水阀和排水阀。
2. 拆除地暖清洗机的进水管和排水管，注意防止漏水。
3. 清洗地暖清洗机的水箱和过滤器，确保设备干净。
八、检查地暖系统1. 检查地暖系统的阀门和管道是否正常，是否有漏水现象。
2. 检查地暖系统的温度和热效果，确保正常运行。
九、清洗机维护1. 清洗机使用完毕后，及时清洗和保养设备，避免污垢堆积。
2. 定期检查清洗机的零部件，确保设备正常运行。
以上就是地暖清洗机的使用方法。
使用地暖清洗机可以有效清洁地暖系统，保障其正常运行。
在操作过程中要遵循正确的步骤和要点，确保安全和效果。
希望以上内容对您有所帮助。
地暖清洗机使用方法
地暖清洗机使用方法地暖清洗机是一种专门用于清洁和维护地暖系统的设备。
它通过一系列的操作和步骤来清洗和冲洗地暖管道，以保持地暖系统的正常运行和高效工作。
下面是地暖清洗机的使用方法及步骤：第一步：准备工作1.在使用地暖清洗机之前，确保地暖系统已经关闭，并且压力已经释放。
2.检查地暖系统的管道和连接部件，确保没有漏水或松动的问题。
3.打开地暖系统的进水和出水阀门，将清洗机与地暖管道相连接。
第二步：准备清洗液1.根据地暖系统的材质和清洗需求，选择合适的清洗液。
一般来说，有机酸清洗剂和碱性清洗剂是常用的选择。
2.根据清洗液的说明，将适量的清洗液倒入地暖清洗机的水箱中。
第三步：准备清洗机1.确保地暖清洗机的电源已经连接，并且电源开关已打开。
2.操作人员应该佩戴好安全设备，如手套和护目镜。
第四步：开始清洗1.打开地暖清洗机的运行开关，让清洗液通过地暖管道流动。
2.地暖清洗机会产生一定的压力，在管道中形成高速水流，清洗管道内的污垢。
3.通过观察清洗机上的压力表和流量表，调整清洗机的运行参数，以确保适量的清洗液流经管道。
4.清洗机需要运行一段时间，以确保清洗液充分进入管道并清洁污垢。
5.在清洗过程中，操作人员应观察地暖管道的情况，确保清洗液能够顺畅地流过并将污垢冲洗干净。
第五步：冲洗管道1.在清洗完成后，关闭地暖清洗机的运行开关，并关闭地暖系统的进水和出水阀门。
2.打开冷水阀门，让清水通过地暖管道冲洗一次，以清除剩余的清洗液和污垢。
3.重复冲洗过程，直到冷水变清为止。
第六步：清洗机维护1.清洗完成后，关闭地暖清洗机的电源，并断开电源连接。
2.清洗机的水箱应该清理干净，避免残留的清洗液对设备造成损害。
3.检查地暖清洗机的各个部件，确保正常运转，并进行必要的维护保养。
总结：使用地暖清洗机可以有效清洁地暖管道，去除其中的污垢和堵塞，提高地暖系统的热效率和运行质量。
在使用地暖清洗机之前，需要做好相关的准备工作和了解清洗液的性质，以确保地暖清洗机的安全操作和清洁效果。
地暖清洗机说明书

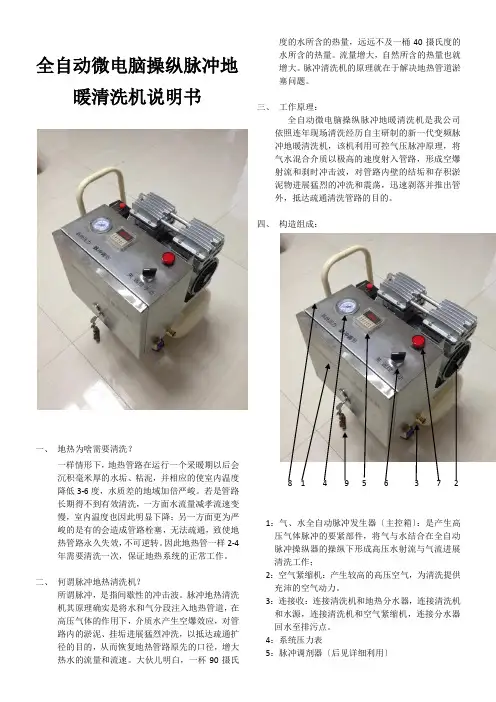

全自动微电脑操纵脉冲地暖清洗机说明书一、地热为啥需要清洗？一样情形下，地热管路在运行一个采暖期以后会沉积毫米厚的水垢、粘泥，并相应的使室内温度降低3-6度，水质差的地域加倍严峻。
若是管路长期得不到有效清洗，一方面水流量减孝流速变慢，室内温度也因此明显下降；另一方面更为严峻的是有的会造成管路栓塞，无法疏通，致使地热管路永久失效，不可逆转。
因此地热管一样2-4年需要清洗一次，保证地热系统的正常工作。
二、何谓脉冲地热清洗机？所谓脉冲，是指间歇性的冲击波。
脉冲地热清洗机其原理确实是将水和气分段注入地热管道，在高压气体的作用下，介质水产生空爆效应，对管路内的淤泥、挂垢进展猛烈冲洗，以抵达疏通扩径的目的，从而恢复地热管路原先的口径，增大热水的流量和流速。
大伙儿明白，一杯90摄氏度的水所含的热量，远远不及一桶40摄氏度的水所含的热量。
流量增大，自然所含的热量也就增大。
脉冲清洗机的原理就在于解决地热管道淤塞问题。
三、工作原理：全自动微电脑操纵脉冲地暖清洗机是我公司依照连年现场清洗经历自主研制的新一代变频脉冲地暖清洗机，该机利用可控气压脉冲原理，将气水混合介质以极高的速度射入管路，形成空爆射流和刹时冲击波，对管路内壁的结垢和存积淤泥物进展猛烈的冲洗和震荡，迅速剥落并推出管外，抵达疏通清洗管路的目的。
四、构造组成：8 1 4 9 5 6 3 7 21：气、水全自动脉冲发生器〔主控箱〕：是产生高压气体脉冲的要紧部件，将气与水结合在全自动脉冲操纵器的操纵下形成高压水射流与气流进展清洗工作；2：空气紧缩机：产生较高的高压空气，为清洗提供充沛的空气动力。
3：连接收：连接清洗机和地热分水器，连接清洗机和水源，连接清洗机和空气紧缩机，连接分水器回水至排污点。
4：系统压力表5：脉冲调剂器〔后见详细利用〕6：系统操纵开关7：工作指示灯8：系统压力调剂阀〔在主控箱侧面〕9：遥控器a b ca.显示窗口〔显示脉冲参数〕b.左部设置区〔设置脉冲参数〕c.右部设置区〔设置脉冲频率〕五、面板操作说明：〔机型不同，操作不同〕六、清洗施工程序：(一) 连接1. 关闭分水器上水、回水分隔总阀；和每一路切断阀，泄掉地热系统内部剩余压力；2. 连接脉冲导入管，将脉冲清洗机〔脉冲输出口〕与分水器上水总承堵头端连接；3. 连接输水管，将水源和脉冲冲清洗机〔入水口〕连接；4. 连接输气管，将您的空气紧缩机出气口和脉冲清洗机〔进气口〕连接；5. 连接排污管，一端连接分水器上水堵头端，将另一端插入地漏。
正确使用地暖智能清洗机,发挥好效果
正确使用地暖智能清洗机，发挥好效果地暖智能清洗机是一款将水和气体相结合的清洗设备，能够有效清除地暖的沉淀物和水垢，提高地暖系统的效率和使用寿命。
然而，如果使用不当，很可能会导致清洗效果不佳或对地暖系统造成损害。
因此，正确使用地暖智能清洗机是非常重要的。
以下是一些使用地暖智能清洗机时应注意的事项：准备工作在使用地暖智能清洗机前，你需要进行以下准备工作：1.确认地暖系统的类型和管道材质，避免使用不当的清洗剂而损坏地暖系统。
2.查看地暖系统的运行状态。
在地暖系统开启之前，应确保所有阀门关闭，防止清洗剂进入地暖系统，也可以通过阀门的开闭状态判断地暖系统的工作情况。
3.将地暖系统管道上的杂质和沉淀物清除干净，避免将杂质和沉淀物清洗到地暖系统中。
可以使用水管清洗或高压水枪清洗。
操作流程1.检查地暖智能清洗机的各项设备是否齐全，并进行检测。
2.确认清洗剂的类型和使用规则。
通常情况下，地暖智能清洗机均会附带相应的清洗剂。
如果没有清洗剂或需要更换清洗剂，应根据地暖系统的性质选择相应类型的清洗剂。
3.根据清洗剂的使用说明，将相应量的清洗剂加入清洗机中，并按照说明进行加水。
4.将清洗机连接至地暖系统管路的进出口，注意连接要牢固，避免发生泄漏事故。
5.打开地暖系统的进口阀门并启动地暖智能清洗机。
6.待清洗机工作完毕后，关闭地暖系统的进口阀门并停止清洗机的工作。
此时，地暖系统内的清洗剂应被排出。
注意事项1.地暖智能清洗机应在地暖系统停止工作状态下使用，以避免泵水器和管道内的清洗剂进入地暖系统。
2.清洗剂使用后应及时清洗，避免清洗剂在管道内腐蚀金属管道。
3.清洗剂使用过量或时间过长，会对地暖系统造成损害，因此应按照使用说明进行操作。
4.在地暖智能清洗机操作过程中，应注意安全，避免泄漏事件或机器损坏。
总结现代家庭中地暖系统越来越普及，然而，地暖系统的清洗保养也变得愈加重要。
使用地暖智能清洗机是一种简单而有效的维护地暖系统设备的方法，但要想取得好的清洗效果，正确使用清洗机显得尤为重要。
