铝合金物性一览表
金属铝的化学性能及物理性能
金属铝的化学性能及物理性能纯铝的物理性能(1)晶体结构固态时铝为面心立方结构，每个晶胞含有4个原子。
常温下，高纯铝（99.996%)的晶格常数为4.0494×10-10m。
常压下温度从4K至熔点是稳定的，无同素异晶转变。
用衍射法测得纯铝液态和固态结构分别为：液态，配位数10〜11，原子间距2.96×lO-10m;固态，配位数12,原子间距2.86×l0-10m。
在铝晶体中，存在着两种间隙，即直径为1.170×lO-10m的八面体间隙和直径为0.62×10-10m的四面体间隙，碳、氮、氢、硼、氧、氟、氯等元素均可作为间隙元素溶人铝中，但固溶度极小。
纯铝在室温时的滑移系为{111}<110>，高于450℃时，除{111}<110>外，还有{100}<100>。
织构方面，丝织构为<111>+<110>，板织构为{110}<112>。
(2)密度在室温时，高纯铝（99.996%)的理论密度为2.698g/cm3;而工业纯铝(99.5%)的密度为2.710g/cm3，700℃时，其密度仅为2.373g/cm3。
(3)热学性能①熔点。
铝的熔点与其纯度有关，并随铝纯度的升高而升高。
常压下，当纯度为99.996%时，铝的熔点为660.24℃；其溶解热为3.961×l05J/kg。
不同纯度的铝的熔点见表1。
表1不同纯度的铝的熔点②沸点。
铝的沸点为2467℃，最大蒸发速度为0.7×l013个(原子)/s，高于这个速度就会发生爆炸。
③比热容。
纯铝的比热容是0.88×103J/(Kg·℃)。
④热膨胀系数。
纯铝(99.99%)的热膨胀系数包括体膨胀系数和线膨胀系数。
其中，体膨胀系数为68.1×l0-6m3(m3· K);不同温度下纯铝的线膨胀系数如表2所示。
A6063铝合金成份物性
BS
50S
6063
H9
GS 10A
DIN AlMgS 0.5
3.3206
NF
ISO
A - GS Al - Mg - Si
其他元素 合計
0.05
0.15
切削性
機械的性質
材質
0.2% 降伏強度
kg/mm2
0
5.0
T1
9.0
T4
9.0
T5
15.0
T6
22.0
T 83
24.5
T 831
19.0
T 832
27.5
熱處理
溶體化處理 溫度 oC 520+ 3
退火
溫度 oC
時間(時)
-
最高 引張強度
kg/mm2 9.0 15.5 17.5 19.0 24.5 26.0 21.0 29.5
2
3
2.7 kg/mm X 10
600 - 650 oC
o
0.21 cal /g ‧ C
23.4 X 10- 6/ oC
o
0.48 cal / cm‧s‧ C
0.033 Ω mm2 / m
53 % IACS
其他性質
耐蝕性 陽極皮膜性 熔接性 蠟焊性 鑄造性 成形加工性
優良 優良 好 好 好（特別 T4 材時）
伸長率
σ10
%
t1.6mm d12.7mm
--
20 -
22 -
12 -
12 -
9-
10 -
12 -
時 間 (時) (T1 , T4)
溫度 oC 205+ 3 175+ 3
勃氏硬度
kg/mm2 25 42 60 73 82 70 95
(完整版)铝合金的机械性能
热处理状态
（不同于F、O、H）
适用于热处理后，经过（或不经过）加工硬化达到稳定状态的产品T代号后面必须跟有一个或多位阿拉伯数字
中国新旧原始状态代号对照表（GB/T16475－1996）
旧代号
新代号
旧代号
新代号
M
O
CYS
TX51、TX52
R
H112或F
CZY
T0
Y
HX8
CSY
T9
Y1
HX6
MCS
T62
(%IACS)
电阻率20℃(68℉)
Ωmm2/m
密度(20℃)(g/cm3)
2024-T351
23.2
500-635
30
0.058
2.82
5052-H112
23.8
607-650
35
0.050
2.72
5083-H112
23.4
570-640
29
0.059
2.72
6061-T651
23.6
580-650
原LY13
3103
－
1A95
－
2A14
原LD10
3004
－
1A93
原LG3
2A16
原LY16
3005
－
1A90
原LG2
2B16
曾用Ly16-1
3105
－
1A85
原LG1
2A17
原LY17
4A01
原LT1
1080
－
2A20
曾用LY20
4A11
原LD11
1080A
－
2A21
曾用214
铝合金常用资料
建筑 -- ● -- ● -- --
机动车 ● -- -- ● -- --
建筑产品 -- ● -- ● -- --
化学设备 -- -- -- ● -- --
1145 － 2004 － 5A02 原LF2
1035 代L4 2011 － 5A03 原LF3
1A30 原L4－1 2014 － 5A05 原LF5
1100 代LF5－1 2014A － 5B05 原LF10
1200 代L5 2214 － 5A06 原LF6
拉链 -- -- -- -- -- --
现货供应
型号 板材 圆棒 扁条/方条
6061 T6 ● ● ●
6061 T651 ● -- --
6061 T6511 -- ● --
7075 T651 ● -- --
铝合金的典型物理性能(Typical Physical Properties)
铝合金牌号及状态 热膨胀系数
(20-100℃)
μm/m?k 熔点范围
(℃) 电导率20℃(68℉)
(%IACS) 电阻率20℃(68℉)
Ωmm2/m 密度(20℃)(g/cm3)
2024-T351 23.2 500-635 30 0.058 2.82
7075-T651 23.6 475-635 33 0.0515 2.82
铝合金的化学成份(Chemical Composition Limit Of Aluminum )
合金
牌号 硅Si 铁Fe 铜Cu 锰Mn 镁Mg 铬Cr 锌Zn 钛Ti 其它 铝
电工 -- ● -- ● -- --
常用铝合金特性对比
合金牌号旧牌号 硅Si 铁Fe 铜Cu 锰Mn 镁Mg 铬Cr 锌Zn 钛Ti 其他 铝Al
2A11 LY11 0.7
0.7
3.8~4.8 0.4~0.8 0.4~0.8 —— 0.3
机械性能（Mechanical properties）分析：
化学成份(Chemical Composition Limits wt%)分析：
合金
硅
铁
铜
锰
镁
铬
锌
钛
牌号
Si
Fe
Cu
Mn
Mg
Cr
Zn
Ti
5083
0.4
0.4
0.1
03.-1.0
4.4-4.9
0.05-0.25
0.25
0.15
铝合金牌号及状态
铝合金牌号 及状态
抗拉强度(MPa) Tensile Strength
屈服强度(MPa) Yield Strength
伸长率(%) Elongation
布氏硬度 Hardness
5052
173～305
≥65
——
——
5754具有中档强度、良好旳耐蚀性、焊接性及易于加工成形等特点，是Al－Mg系合金 中旳经典合金。在国外，不同热处理状态旳5754是汽车制造业（轿车车门、模具、密封 件）、制罐工业所用旳主要材料。 应用范围：5754广泛应用于焊接构造、贮槽、压力容 器、船舶构造与海上设施、运送槽罐以及用于要求有优良加工性能、优良耐蚀性、高疲 劳强度、高可焊性和中档静态强度旳场合。
化学成份(Chemical Composition Limits wt%)分析：
压铸铝合金的化学组成和力学特性表

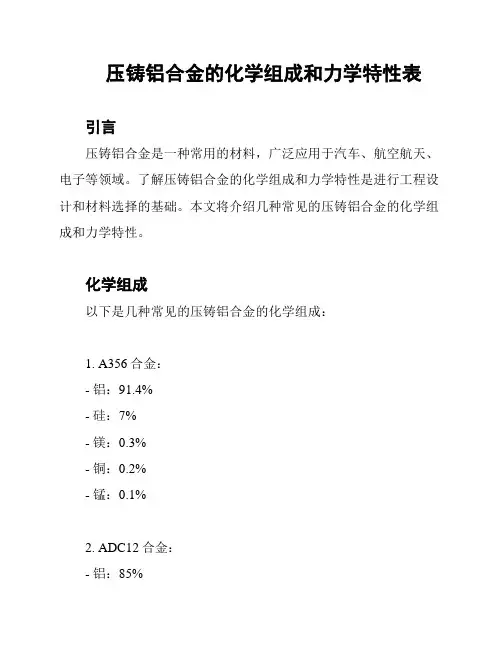

压铸铝合金的化学组成和力学特性表
引言
压铸铝合金是一种常用的材料，广泛应用于汽车、航空航天、电子等领域。
了解压铸铝合金的化学组成和力学特性是进行工程设计和材料选择的基础。
本文将介绍几种常见的压铸铝合金的化学组成和力学特性。
化学组成
以下是几种常见的压铸铝合金的化学组成：
1. A356合金：
- 铝：91.4%
- 硅：7%
- 镁：0.3%
- 铜：0.2%
- 锰：0.1%
2. ADC12合金：
- 铝：85%
- 硅：11%
- 铜：3%
- 镍：1%
3. A380合金：
- 铝：90%
- 硅：9%
- 铜：1%
4. ADC10合金：
- 铝：85%
- 硅：10%
- 铜：2%
- 锌：1%
- 镍：1%
力学特性
以下是几种常见的压铸铝合金的力学特性：1. A356合金：
- 抗拉强度：200 MPa - 屈服强度：140 MPa - 延伸率：8%
2. ADC12合金：
- 抗拉强度：270 MPa - 屈服强度：170 MPa - 延伸率：3%
3. A380合金：
- 抗拉强度：320 MPa - 屈服强度：220 MPa - 延伸率：1.5%
4. ADC10合金：
- 抗拉强度：230 MPa - 屈服强度：180 MPa - 延伸率：2.5%
结论
通过对几种常见的压铸铝合金的化学组成和力学特性进行介绍，我们可以看出不同合金具有不同的性能特点。
在实际应用中，根据
具体的工程需求和材料要求进行选择，以达到最佳的工程效果。
常用铝合金材料特性表
拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多，具有加工性能极佳、优良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。
在Mg2Si固溶于铝中，使合金有人工时效硬化功能。
用途备注飞机结构（蒙皮、骨架、肋梁、隔框等）、铆钉、导弹构件、卡车轮毂、螺旋浆元件及其他各种结构件。
5A06属于Al-Mg-Si系合金,使用范围广泛,特别是建筑业离不开此合金，是最有前途的合金。
耐蚀性好，焊接性优良，冷加工性较好，并具有中等强度。
5083的主要合金元素为镁，具有良好的成形加工性能、抗蚀性、焊接性，中等强度，用于制造飞机油箱、油管、以及交通车辆、船舶的钣金件，仪表、街灯支架与铆钉、五金制品、电器外壳等。
一、板带的应用广泛应用于装饰、包装、建筑、运输、电子、航空、航天、兵器等各行各业。
二、航空航天用铝材用于制作飞机蒙皮、机身框架、大梁、旋翼、螺旋桨、油箱、壁板和起落架支柱，以及火箭锻环、宇宙飞船壁板等。
三、交通运输用铝材用于汽车、地铁车辆、铁路客车、高速客车的车体结构件材料，车门窗、货架、汽车发动机零件、空调器、散热器、车身板、轮毂及舰艇用材。
四、包装用铝材 全铝易拉罐制罐料主要以薄板与箔材的形式作为金属包装材料,制成罐、盖、瓶、桶、包装箔。
广泛用于饮料、食品、化妆品、药品、香烟、工业产品等包装。
五、印刷用铝材主要用于制作PS版，铝基PS版是印刷业的一种新型材料，用于自动化制版和印刷。
六、建筑装饰用铝材铝合金因其良好的抗蚀性、足够的强度、优良的工艺性能和焊接性能，主要广泛用于建筑物构架、门窗、吊顶、装饰面等。
如各种建筑门窗、幕墙用铝型材、铝幕墙板、压型板、花纹板、彩色涂层铝板等。
七、电子家电用铝材主要用于各种母线、架线、导体、电气元件、冰箱、空调、电缆等领域。
铝合金的型号及物性
铝合金的型号及物性1铝的基本特性与应用铝是元素周期表中第三周期主族元素，原子序数为13，原子量为26.9815。
铝具有一系列比其他有色金属、钢铁、塑料和木材等更优良的特性，如密度小，仅为2.7 g / cm3，约为铜或钢的1/3；良好的耐蚀性和耐候性；良好的塑性和加工性能；良好的导热性和导电性；良好的耐低温性能，对光热电波的反射率高、表面性能好；无磁性；基本无毒；有吸音性；耐酸性好；抗核辐射性能好；弹性系数小；良好的力学性能；优良的铸造性能和焊接性能；良好的抗撞击性。
此外，铝材的高温性能、成型性能、切削加工性、铆接性以及表面处理性能等也比较好。
因此，铝材在航天、航海、航空、汽车、交通运输、桥梁、建筑、电子电气、能源动力、冶金化工、农业排灌、机械制造、包装防腐、电器家具、日用文体等各个领域都获得了十分广泛的应用，下表列出了铝的基本特性及主要应用领域。
铝的基本特性及主要应用领域2、铝合金的分类纯铝比较软，富有延展性，易于塑性成形。
如果根据各种不同的用途，要求具有更高的强度和改善材料的组织和其他各种性能，可以在纯铝中添加各种合金元素，生产出满足各种性能和用途的铝合金。
铝合金可加工成板、带、条、箔、管、棒、型、线、自由锻件和模锻件等加工材(变形铝合金)，也可加工成铸件、压铸件等铸造材(铸造铝合金)。
纯铝—1×××系，如1000合金非热处理型合金Al-Mn系合金—3×××系，如3003合金Al-Si系合金—4×××系，如4043合金变形铝合金Al-Mg系合金—5×××系，如5083合金Al-Cu系合金—2×××系，如2024合金热处理型合金Al-Mg-Si系合金—6×××系，如6063合金铝及Al-Zn-Mg系合金—7×××系，如7075合金铝合金Al-其它元素—8×××系，如8089合金纯铝系非热处理型合金Al-Si系合金，如ZL102合金Al-Mg系合金，如ZL103合金铸造铝合金Al-Cu-Si系合金，如ZL107合金Al-Cu-Mg-Si系合金，如ZL110合金热处理型合金Al-Mg-Si系合金，如ZL104合金Al-Mg-Zn系合金，如ZL305合金3 变形铝合金分类、牌号和状态表示法3. 1 变形铝合金的分类变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JIS
Si
Fe
Cu
Me
Mg
Zn
Ti
Cr 特性
Ni
V
溶融
其他
AL 主要用途 備註
代表性機械性質 抗拉 0.03 5.6 0.05 6.6 0.05 7.6
－
降伏 0.03 1.5 0.05 2
－
伸率 ％ 0.04 25 0.05 25 0.1 25 0.3 10 0.25 6 0.25 12 0.25 10 0.1 25 0.25
○
＊
0.3 A7N01
0.35
0.2
○
0.3 ◎
－ ○
0.1
Zr0.25 615-413
0.05 2.78
餘量 41
自行實用材料，溶接構造材料
O.T1.T5.T6
單一數據代表上限值
數據代表下限值
◎
優 ○
佳 △
劣 ×
不適合
數據代表下限值
註："＊"部份為較不普遍之材質，需特別訂購。
餘量 41 餘量 41 餘量 41 餘量
自行車用材料，溶接構造材料 ＊
O.T1.T5.T6 7046
－
0.12
0.15
1.9-2.6 5.7-6.7 36.5 10
0.06
○
－
Zr0.08-0.15 0.05 488-629 2.83
航空用材料，運動器材
＊
O.T651.6511 7050
－
0.12
0.15
0.1 24
2.2-2.8 18
0.1 10 0.1 14 0.25 12 0.25 10 0.1 8 0.25 10 12 12 0.25 12 6.8-8 10 4-5 10
－
0.15-0.35 ◎
－
－
－
0.05 2.68 0.05 2.64 0.05 2.66 0.05 2.70 0.05 2.70 0.05 2.76 0.05 2.7
－
餘量 35 餘量 27 餘量 29 餘量 43 餘量 55 餘量
－ －
光學用品，車輛
O.112.H 0.3 0.4
◎
－
◎
－
593-649
－
0.05-0.2 4.5-5.6 28 0.4-1 29 0.15 27 0.1 16 22 4-4.9 13 0.8-1.2 25 0.45-0.9 11
－
0.05-0பைடு நூலகம்2 ◎
45
熱交換器，耐蝕性材料
＊
◎ 0.03
－
◎
－
646-657
－
0.25
0.4
0.05 H112 0.05-0.2 H112 5-6 T8
熱交換器，耐蝕性材料
＊
◎
－ －
◎
－
646-657 Be0.0008 646-657 Bi0.2-0.6, Pb0.2-0.6
熱交換器，耐蝕性材料
＊
2
－
◎
－ － ×
◎
－
0.4
○
565-650
－ －
2.70 0.05 2.82 0.05 2.78
37 餘量
－ 運動器材
7001
－
0.35
0.4
0.01-0.06 0.18-0.35
○
＊
O.T651.6511 0.35 0.4
0.01-0.06
○
0.06-0.2 ◎ 0.04
－ ○ －
－
Zr0.08-0.2 615-643
熱交換器，OPC 管，耐蝕性材料
H112.H 0.3 0.7
3.6 0.8-1.3
◎
－ －
◎
－
◎
－
643-654
－
熱交換器
＊
◎
◎
◎
628-654
5052 A5052 5000 系 (鋁鎂合 5056 A5056 金) 5083 A5083
0.25
0.4
0.1 H34 0.1 H34 0.1 H112 0.2 T6 0.1 T5
切削性 0.03
溶接性
－
耐蝕性
－
表面處理 0.05 ◎ 0.05 ◎
－
溫度範圍
－
比重
導電率
0.25
0.04 H12.H
0.03 2.70 0.03 2.71 0.05 2.71 0.05 2.82 0.05 2.80 0.05 2.79 0.05 2.77 0.05 2.73 0.05 2.72
99.7 61 99.4 59 99.0 59 餘量
1.9-2.6 5.7-6.7 50 7
0.06
○ －
0.04
－
－
Zr0.08-0.15 0.05 488-629 2.83 0.05
航空用材料，運動器材
＊
O.T651.6511 7075 A7075 0.4 0.5
2.1-2.9 5.1-6.1
0.18-0.28
－
－
－
航空用材料，國防武器，運動器材 ＊
鋁合金化性、物性、用途、特性一覽表
化學成分％ ASTM 類別 規格 規格 一般製造質別 質別 0.2 1070 A1070 H12.H 1000 系 (純鋁) 1050 A1050 H112.H Si+Fe 0.95 1100 A1100 H112.H 0.4 2011 A2011 T3.T8 2000 系 (鋁銅合 金) 2017 A2017 O.T4.T451 0.5 2024 A2024 O.T4-T451 0.6 3000 系 3003 A3003 (鋁錳合 金) 3004 A3004 H112.H H112 15 10 5 0.7 T4 49 35
－ －
◎
－ ○ －
◎
－
579-641
－
0.7
0.15
構造手材籵，自行車部品
◎
－
582-652
－
0.35
0.1
0.1 ◎
建築用材料，散熱材，熱交換器
◎
－
◎
－
616-654
－ － －
0.6-1
0.5
0.6-1.1 0.2-0.8 0.8-1.2 T6 0.4-0.9 T6 30 0.8 38 26 0.6-1.2 34.5
O.T6.T6511 0.4 7178 A7178 O.T6.T76.T7651
－
T6 1.6-2.4 T6 0.2 T5
57 0.30 62 0.2-0.7 32
50
7
○ － －
476-638
－ －
2.80
－ －
33
－ 航空用材料，運動器材 －
0.5
2.4-3.1 6.3-7.3 0.20Zr0.10 0.18-0.35 55 1-2 27 10 4-5 10
自行車把手，座管，機械部品材料 ＊
O.T4.T6 0.2-0.8 0.7
507-638 0.1
－ － －
0.15
○
引信，航空部品，鍛材
＊
513-641 0.1
－ － －
0.5
3.8-4.9 0.3-0.9 1.2-1.8
0.15
○ －
機械部品，切削性材料
＊
502-638
－ － － －
0.05-0.2 1-1.5 H112 0.25 9.6 1-1.5
光學用品
O.H112.H 0.4 0.4
◎
－
◎
－
568-638
－
0.15
△
0.05-0.25 ◎ 0.04-0.35 ◎
船舶，構造用材料
＊
O.H112.H 0.4-0.8 6061 A6061 O.T4.T6.T651.T8 0.2-0.6 6063 A6063 T1.T5.T6.T8 6000 系 (鋁鎂矽 6013 合金) 6011 A6011 O.T4.T6 0.9-1.8 6066 A6066 O.T4.T6.T651 7000 系 (鋁鋅鎂 合金) 7005
0.1 0.2 0.2 ◎ 0.20 ◎
－
自行車用材料
＊
O.T4.T6 0.6-2 1.0
◎ 0.3
○
◎ 0.2
○ － ○ －
◎
－ ○ － ○ －
國防，運動器材，運輸，紡織 ＊
565-650
－
36
－ 國防，運動器材，運輸，紡織 ＊
0.50
0.7-1.2 0.6-1.1 0.8-1.4 T6 1.6-2.6 T651 0.1 T53 2-2.6 T651 2-2.6 T651 1.2-2.0 49 0.2 57 0.2-0.7 36 0.1 41.7 0.1 57 0.3 36.5 2.6-3.4 50 1-1.8 31
◎
－
0.7
光學用品，引信，切削性材料
38
28
535-643
－ － －
0.5-1.2 2014 A2014
0.7
3.9-5 T6 3.5-4.5 T4
0.4-1.2 0.2-0.8 48 0.4-1 35 41 0.4-0.8 22
0.15
○
0.1
餘量 40 餘量 34 餘量 30 餘量 50 餘量 42
