H3C交换机设置web管理
H3C核心交换机配置
H3C核心交换机配置H3C核心交换机配置H3C每年将销售额的15%以上用于研发投入，在中国的'北京、杭州和深圳设有研发机构，在北京和杭州设有可靠性试验室以及产品鉴定测试中心。
以下是店铺整理的关于H3C核心交换机配置，希望大家认真阅读!1、核心交换机新建用户admin密码admin@h3c，并关联远程登录服务，如telnet web网页登录、ssh远程登录。
并开启telnet、web登录服务、ftp服务#local-user adminpassword cipher admin@h3cauthorization-attribute level 3service-type telnetservice-type ftpservice-type web#telnet server enable#ip http enable#user-interface vty 0 15authentication-mode scheme2、如需新增vlan网段，先新建对应vlan，新建网关、把网线口加入到此vlan，这里例举新增vlan11，网关172.30.162.1/24,把0/0/27-0/0/28口添加到vlan162#vlan 162port GigabitEthernet 0/0/27 to GigabitEthernet 0/0/28#interface Vlan-interface162ip address 172.30.162.1 255.255.255.03、开启DHCP自动获取功能，此功能一般只需要在核心交换机上开启，比如这里开启vlan162网段的DHCP功能，并禁止分配172.30.162.1-100#dhcp server ip-pool 162network 172.30.162.0 mask 255.255.255.0gateway-list 172.30.162.1dns-list 88.0.0.216 88.0.0.218#dhcp enable#dhcp server forbidden-ip 172.30.162.1 172.30.162.100关闭192.168.11.0网段的DHCP自动获取功能#undo dhcp server ip-pool 114、下联交换机口必须配置成trunk口，并允许所有vlan通过，比如2槽位板卡，开启trunk配置，这里例举2/0/1和2/0/2口要下接接入交换机#interface GigabitEthernet2/0/1port link-type trunkport trunk permit vlan 10 20 30 40 50 80 162 500 1000#interface GigabitEthernet2/0/2port link-type trunkport trunk permit vlan 10 20 30 40 50 80 162 500 10005、查看交换机端口使用情况，可查看端口激活状态up或者DOWN，端口工作速率，端口模式，端口对应的vlan号dis interface briefThe brief information of interface(s) under route mode: Link: ADM - administratively down; Stby - standbyProtocol: (s) - spoofingInterface Link Protocol Main IP DescriptionM-E0/0/0 DOWN DOWN --NULL0 UP UP(s) --Vlan1 UP UP --Vlan10 UP UP 192.168.10.1 POSVlan20 UP UP 192.168.20.1 KELIUVlan30 UP UP 192.168.30.1 MENJINVlan40 UP UP 192.168.40.1 TINGCHECHANGVlan50 UP UP 172.15.0.1 KEYONG-WIFI-IPVlan80 UP UP 192.168.80.1 OFFICE-WIFI-IPVlan162 UP UP 172.30.162.1 OFFICEVlan500 UP UP 192.168.60.1 AP-IPVlan1000 UP UP 172.16.100.1 MANGENT&TO-F100-E-G Vlan1101 UP UP 11.1.1.2 TO-CISCO-11.1.1.1Vlan1102 UP UP 11.1.1.6 TO-CISCO-11.1.1.5The brief information of interface(s) under bridge mode: Link: ADM - administratively down; Stby - standbySpeed or Duplex: (a)/A - auto; H - half; F - fullType: A - access; T - trunk; H - hybridInterface Link Speed Duplex Type PVID DescriptionBAGG1 UP 2G(a) F(a) A 1000 TO-F100-E-GBAGG2 UP 2G(a) F(a) T 1 WLAN-COTROLGE0/0/1 DOWN auto A T 1GE0/0/2 DOWN auto A T 1GE0/0/3 DOWN auto A T 16、查看各个vlan所有在线电脑ip，可通过命令查看在线ip地址-mac地址-学习来源(所接端口)，下面列举查看管理vlan 1000网段交换机在线情况，可以看到下列ip的交换机都在正常工作，都在线dis arp vlan 1000Type: S-Static D-Dynamic M-MultiportIP Address MAC Address VLAN ID Interface Aging Type172.16.100.36 5cdd-703f-6e50 1000 GE0/0/13 18 D172.16.100.14 7425-8aef-811a 1000 GE0/0/13 13 D172.16.100.37 e468-a38e-ee5b 1000 GE0/0/14 3 D172.16.100.2 70ba-ef69-4adf 1000 BAGG1 3 D172.16.100.3 70f9-6d0d-e4d6 1000 BAGG2 15 D【H3C核心交换机配置】。
H3C三层交换机配置命令
H3C三层交换机配置命令技术教程2022-03-0116:16:53阅读655评论0字号：大中小订阅一、write是cico的H3C的保存配置的命令是ave查看保存的配置文件为diave查看当前运行的配置是dicu清空配置为reetave需要重启生效重启为reboot二、ytem-view：进入配置模式[Quidway]dicur；显示当前配置[Quidway]diplaycurrent-configuration；显示当前配置[Quidway]diplayinterface；显示接口信息[Quidway]diplayvlanall；显示路由信息[Quidway]diplayverion；显示版本信息[Quidway]uperpaword；修改特权用户密码[Quidway]yname；交换机命名[Quidway]interfaceethernet0/1；进入接口视图[Quidway]interfacevlan某；进入接口视图[Quidway-Vlan-interface某]ipaddre10.65.1.1255.255.0.0；配置VLAN的IP地址[Quidway]iproute-tatic0.0.0.00.0.0.010.65.1.2；静态路由＝网关[Quidway]rip；三层交换支持[Quidway]local-uerftp增加用户名[Quidway]uer-interfacevty04；进入虚拟终端[S3026-ui-vty0-4]authentication-modepaword；设置口令模式[S3026-ui-vty0-4]etauthentication-modepawordimple222；设置口令[S3026-ui-vty0-4]uerprivilegelevel3；用户级别说明：必须要配置虚拟终端用户名、密码等相关信息，否则将无法通过RJ－45端口telnet到交换机。
ytem-view[Syname]local-ueradmin[Syname-luer-admin]ervice-typetelnetlevel3[Syname-luer-admin]pawordimpleadmin说明：以上命令用于设置web管理页面的登录用户名和密码，必须要设置上述信息，否则将无法登录到web配置页面。

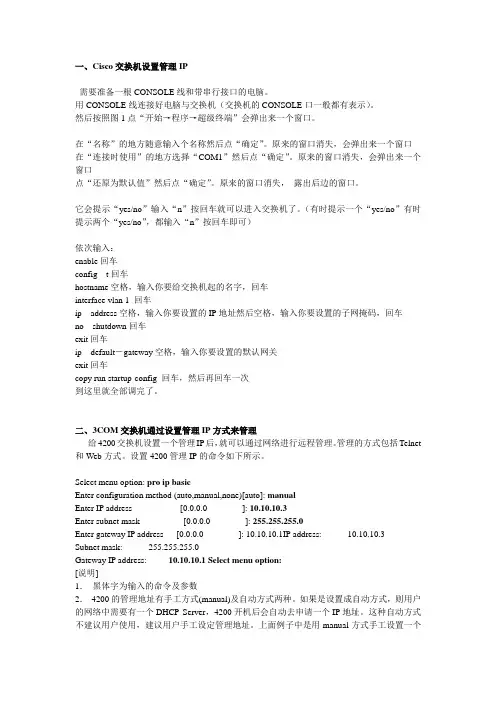

配置cisco h3c 3com交换机管理IP
一、Cisco交换机设置管理IP需要准备一根CONSOLE线和带串行接口的电脑。
用CONSOLE线连接好电脑与交换机（交换机的CONSOLE口一般都有表示）。
然后按照图1点“开始→程序→超级终端”会弹出来一个窗口。
在“名称”的地方随意输入个名称然后点“确定”。
原来的窗口消失，会弹出来一个窗口在“连接时使用”的地方选择“COM1”然后点“确定”。
原来的窗口消失，会弹出来一个窗口点“还原为默认值”然后点“确定”。
原来的窗口消失，露出后边的窗口。
它会提示“yes/no”输入“n”按回车就可以进入交换机了。
（有时提示一个“yes/no”有时提示两个“yes/no”，都输入“n”按回车即可）依次输入：enable回车config t回车hostname空格，输入你要给交换机起的名字，回车interface vlan 1 回车ip address空格，输入你要设置的IP地址然后空格，输入你要设置的子网掩码，回车no shutdown回车exit回车ip default－gateway空格，输入你要设置的默认网关exit回车copy run startup-config 回车，然后再回车一次到这里就全部调完了。
二、3COM交换机通过设置管理IP方式来管理给4200交换机设置一个管理IP后，就可以通过网络进行远程管理。
管理的方式包括Telnet 和Web方式。
设置4200管理IP的命令如下所示。
Select menu option: pro ip basicEnter configuration method (auto,manual,none)[auto]: manualEnter IP address [0.0.0.0 ]: 10.10.10.3Enter subnet mask [0.0.0.0 ]: 255.255.255.0Enter gateway IP address [0.0.0.0 ]: 10.10.10.1IP address: 10.10.10.3 Subnet mask: 255.255.255.0Gateway IP address: 10.10.10.1 Select menu option:[说明]1．黑体字为输入的命令及参数2．4200的管理地址有手工方式(manual)及自动方式两种。
三层交换配置WEB
三层交换配置WEB第一步：在通过WEB方式登录以太网交换机之前，用户先通过Console口正确配置以太网交换机管理VLAN接口的IP地址。
通过Console口在超级终端中执行以下命令，配置以太网交换机管理VLAN的IP地址。
<H3C> system-view[H3C] interface Vlan-interface 1（进入管理VLAN）[H3C-Vlan-interface1] undo ip address（取消管理VLAN原有的IP地址）[H3C-Vlan-interface1] ip address 202.38.160.92 255.255.255.0（配置以太网交换机管理VLAN的IP地址为202.38.160.92，子网掩码为255.255.255.0）第二步：用户通过Console口，在以太网交换机上配置欲登录的WEB网管用户名和认证口令。
l、通过Console口，添加以太网交换机的WEB用户，用户级别设为3（管理级用户）[H3C] local-user admin（设置用户名为admin）[H3C-luser-admin] service-type telnet level 3（设置级别3）[H3C-luser-admin] password simple admin（设置密码admin）2、配置交换机到网关的静态路由[H3C] ip route-static 0.0.0.0 255.255.255.255 192.168.0.50 (网关的IP地址为192.168.0.50)第三步：通过浏览器登录交换机：在WEB网管终端(PC)的浏览器地址栏内输入http://202.38.160.92（WEB网管终端和以太网交换机之间要路由可达），浏览器会显示WEB网管的登录页面：3、关闭/启动Web server用户可以关闭或启动Web server。
缺省情况下，Web server启动。

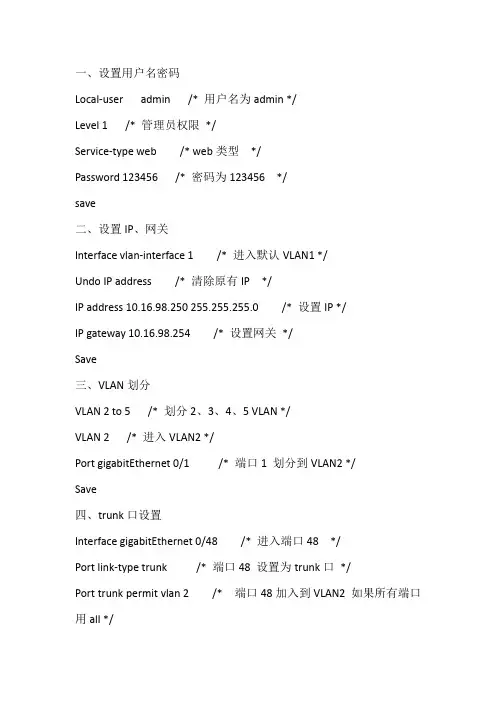

H3C交换机简单设置
一、设置用户名密码Local-user admin /* 用户名为admin */Level 1 /* 管理员权限*/Service-type web /* web类型*/Password 123456 /* 密码为123456 */save二、设置IP、网关Interface vlan-interface 1 /* 进入默认VLAN1 */Undo IP address /* 清除原有IP */IP address 10.16.98.250 255.255.255.0 /* 设置IP */IP gateway 10.16.98.254 /* 设置网关*/Save三、VLAN划分VLAN 2 to 5 /* 划分2、3、4、5 VLAN */VLAN 2 /* 进入VLAN2 */Port gigabitEthernet 0/1 /* 端口1 划分到VLAN2 */Save四、trunk口设置Interface gigabitEthernet 0/48 /* 进入端口48 */Port link-type trunk /* 端口48 设置为trunk口*/Port trunk permit vlan 2 /* 端口48加入到VLAN2 如果所有端口用all */Save五、恢复出厂设置Restore default六、设置telnetPassword 模式User-interface vty 0 /* 用户借口使用0 */ Authentication-mode password /* 设置为password模式*/ Set authentication password 654321 /* telnet 密码为654321 */ SaveScheme 模式Local-user root /* telnet用户名为root */Level 1 /* 管理员权限*/Service-type telnet /* telnet类型*/Password 789456 /* 密码为789456 */SaveUser-interface vty 1Authentication-mode schemesave七、端口速率设置Interface gigabitEthernet 0/16 /* 进入端口16 */Speed 1000 /* 限速1000M */Duplex full /* 全双工*/。
H3C交换机设置web管理
H3Cweb管理配置方法一在PC机上运行终端仿真程序（如Windows 3。
X的Terminal或Windows 9X的超级终端等),设置终端通信参数为：波特率：9600bit/s;数据位：8；奇偶校验：无;数据流控制：无命令如下〈h3c>sys (进入系统模式）[h3c］int vlan 1 （进入虚接口vlan1)［h3c-int—vlan1］ip add 192.168。
1.254 255。
255.255。
0 （配置IP地址)［h3c—int—vlan1］quit［h3c]local—user admin (设置本地用户名和密码）［h3c—admin]password simple admin［h3c-admin］service-type telnet level 3 (设置登陆等级为3)[h3c—admin]quit[h3c]user vty 0 4 (进入用户界面视图)[h3c-v-0—4］auth s (使用authentication-mode scheme命令，表示需要进行本地或远端用户名和口令认证。
)［h3c-v-0—4］quit[h3c］quit<h3c〉save如上配置上。
电脑地址配置成192.168。
1。
x 地址段内就可以印象中记得H3C的默认HTTP SERVER是没有打开的，如果没有打开需要执行undo ip http shutdownH3Cweb管理配置方法二h3c 3100交换机怎么设置才可以进入web页？h3c 3100交换机怎么设置才可以进入web页?是不是要设置IP，跟用户密码。
要怎么设置呢？dir 看一下有没有＊.WEB的文件,有的话就支持,配置简单，给Vlan 1设上IP 再加个用户名设完密码跟权限就可以管理了!5。
2 WEB配置环境搭建第一步：在通过WEB方式登录以太网交换机之前，用户先通过Console口正确配置以太网交换机管理VLAN接口的IP地址。
配置交换机WEB管理
2. Select application file to boot
3. Display all files in flash
4. Delete file from flash
5. Modify bootrom password
0. Reboot
Enter your choice(0-5): 3
PHY selftest..............................OK!
Please check port leds..............finished!
The switch Mac is: 00E0-FC5B-2B82
format Format the device
free Clear user terminal interface
ftp Open FTP connection
language-mode Specify the language environment
CPLD selftest.............................OK!
Switch chip selftest......................OK!
Switch SDRAM selftest.....................OK!
Press Ctrl-B to enter Boot Menu... 0
Password: (默认密码为空)
BOOT MENU (主菜单)
1. Download application file to fs into DOWN state
[Quidway-Vlan-interface1]
H3C交换机登陆方式配置
H3C 交换机用户登陆配置1、需要输入username和password远程登陆交换机开启telnet远程服务telnet server enable设置admin用户local-user admin设置admin用户密码为adminpassword simple admin设置admin具有管理权限authorization-attribute level 3设置admin可通过telnet远程登陆service-type telnet设置admin可通过web远程登陆service-type web上面命令设置admin用户，并设置该用户密码为admin，在没有配置user-interface vty 0 4使用密码登陆的情况下有效，如果同时配置了user-interface vty 0 4使用密码登陆，则上面命令在命令行下无效，但对于web是有效的。
2、只需要输入password远程登陆交换机开启telnet远程服务telnet server enable配置虚拟接口vty 0 4user-interface vty 0 4设置登陆模式为密码验证authentication-mode password设置密码为adminset authentication password simple admin设置登陆权限为管理权限user privilege level 3上面命令设置使用admin密码远程登陆交换机。
3、需要输入username和password远程登陆交换机开启telnet远程服务telnet server enable配置虚拟接口vty 0 4user-interface vty 0 4设置登陆模式为用户名密码验证authentication-mode scheme设置admin用户local-user admin设置admin用户密码为adminpassword simple admin设置admin具有管理权限service-type telnet level 3上面命令设置admin用户，并设置该用户密码为admin，service-type telnet level 3命令在某些机型上不支持，需使用authorization-attribute level 3命令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H3Cweb管理配置方法一
在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X的超级终端等），设置终端通信参数为：波特率：9600bit/s；数据位：8；奇偶校验：无；数据流控制：无
命令如下
<h3c>sys (进入系统模式)
[h3c]int vlan 1 (进入虚接口vlan1)
[h3c-int-vlan1]ip add 192.168.1.254 255.255.255.0 (配置IP地址)
[h3c-int-vlan1]quit
[h3c]local-user admin (设置本地用户名和密码)
[h3c-admin]password simple admin
[h3c-admin]service-type telnet level 3 (设置登陆等级为3)
[h3c-admin]quit
[h3c]user vty 0 4 (进入用户界面视图)
[h3c-v-0-4]auth s (使用authentication-mode scheme命令，表示需要进行本地或远端用户名和口令认证。
)
[h3c-v-0-4]quit
[h3c]quit
<h3c>save
如上配置上。
电脑地址配置成192.168.1.x 地址段内就可以
印象中记得H3C的默认HTTP SERVER是没有打开的，如果没有打开需要执行undo ip http shutdown
H3Cweb管理配置方法二
h3c 3100交换机怎么设置才可以进入web页?
h3c 3100交换机怎么设置才可以进入web页?
是不是要设置IP，跟用户密码。
要怎么设置呢？
dir 看一下有没有*.WEB的文件,有的话就支持,配置简单,给Vlan 1设上IP 再加个用户名设完密码跟权限就可以管理了！
5.2 WEB配置环境搭建
第一步：在通过WEB方式登录以太网交换机之前，用户先通过Console口正确配置以太网交换机管理VLAN接口的IP地址。
l 通过Console口搭建配置环境。
如图5-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。
(1) RS-232串口
(2) Console口
(3) 配置电缆
图5-1 通过Console口搭建本地配置环境
l 在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X 的超级终端等），设置终端通信参数为：波特率：9600bit/s；数据位：8；奇偶校验：无；数据流控制：无。
l 给以太网交换机加电，加电后PC机终端上将显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符，如图5-2所示。
图5-2 以太网交换机配置页面
l 通过Console口在超级终端中执行以下命令，配置以太网交换机管理VLAN 的IP地址。
system-view
[H3C] interface Vlan-interface 1（进入管理VLAN）
[H3C-Vlan-interface1] undo ip address（取消管理VLAN原有的IP地址）
[H3C-Vlan-interface1] ip address 10.153.17.82 255.255.255.0（配置以太网交换机管理VLAN的IP地址为10.153.17.82）
第二步：用户通过Console口，在以太网交换机上配置欲登录的WEB网管用户名和认证口令。
l 通过Console口，添加以太网交换机的Web用户，用户级别设为3（管理级用户）
[H3C] local-user admin（设置用户名为admin）
[H3C-luser-admin] service-type telnet level 3（设置级别3）
[H3C-luser-admin] password simple admin（设置密码admin）
l 配置交换机到网关的静态路由
[H3C] ip route-static 0.0.0.0 0.0.0.0 192.168.0.50 (网关的IP地址为192.168.0.50)
第三步：搭建WEB网管远程配置环境，如图5-3所示。
图5-3 搭建WEB网管远程运行环境
第四步：用户通过PC与交换机相连，并通过浏览器登录交换机：在WEB网管终端(PC)的浏览器地址栏内输入URL:http://10.153.17.82（WEB网管终端和以太网交换机之间要路由可达），浏览器会显示WEB网管的登录页面（如图5-4所示）。
图5-4 WEB网管登录页面
第五步：输入在交换机上添加的用户名和密码，"语言"下拉列表中选择中文，点击登录>按钮后即可登录，显示中文WEB网管初始页面。
印象中记得H3C的默认HTTP SERVER是没有打开的，如果没有打开需要执行undo ip http shutdown
S3100是二层的交换机
一般配置如下
int vlan 1
ip add 1.1.1.2 255.255.255.0 #设置交换机的管理IP
ip route 0.0.0.0 0 1.1.1.1 #设置交换机管理IP的网关
gvrp
dhcp-snooping
int g1/1/1
port link-type trunk
port trunk permit vlan all
gvrp #开户TRUNK再开启GVRP
dhcp-snooping tr。
